plc课程设计自动售货机
PLC课程设计 自动售货机课程设计

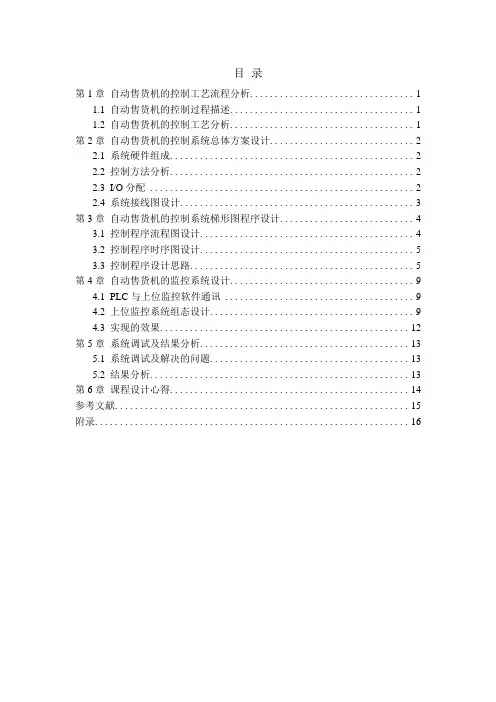

目录第1章自动售货机的控制工艺流程分析 (1)1.1自动售货机的控制过程描述 (1)1.2自动售货机的控制工艺分析 (1)第2章自动售货机的控制系统总体方案设计 (2)2.1系统硬件组成 (2)2.2控制方法分析 (2)2.3I/O分配 (2)2.4系统接线图设计 (3)第3章自动售货机的控制系统梯形图程序设计 (4)3.1控制程序流程图设计 (4)3.2控制程序时序图设计 (5)3.3控制程序设计思路 (5)第4章自动售货机的监控系统设计 (9)4.1PLC与上位监控软件通讯 (9)4.2上位监控系统组态设计 (9)4.3实现的效果 (12)第5章系统调试及结果分析 (13)5.1系统调试及解决的问题 (13)5.2结果分析 (13)第6章课程设计心得 (14)参考文献 (15)附录 (16)第1章自动售货机的控制工艺流程分析1.1 自动售货机的控制过程描述1．自动售货机有3个投币孔，分别为1元、5元和10元。
2．售货共有3种饮料供选择，分别为汽水、花茶和咖啡。
3．如投币总额超过销售价格，将可由退币钮找回余额。
4．投币总额或当前值显示在7段数码管上。
5．投币值等于或大于12元时，汽水指示灯亮，表示只可选择汽水。
6．投币值等于或大于15元时，汽水和花茶指示灯亮，表示只可选择汽水和花茶。
7．投币值等于或大于20元时，汽水、花茶和咖啡指示灯亮，表示3种均可选择。
8．按下要饮用的饮料按钮，则相对应的指示灯开始闪烁，3s后自动停止，表示饮料已经掉出。
9．动作停止后按退币钮，可以退回余额，退回金额如果大于10元，则先退10元再退1元，如果小于10元则直接退1元的。
1.2 自动售货机的控制工艺分析首先一个可行的自动售货机必须可实现币值累加，这里需用加法器；其次就是用户购买物品后需把相应的价格减去，需用减法器；然后涉及到余额不足无法购买，这里要用比较器来实现；最后有一个购物3秒后，如果没有再操作，则取物口灯亮，有余额则退币口灯亮，这就需要计时器。
plc售货机课程设计
plc售货机课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理和功能，掌握其与售货机系统的关联性。
2. 学生能描述售货机的基本工作流程，以及PLC在其中所起的作用。
3. 学生能学会使用PLC进行简单的编程，实现对售货机控制逻辑的设计。
技能目标：1. 学生能运用PLC编程软件进行程序设计，实现对售货机系统的模拟控制。
2. 学生能通过小组合作，完成PLC售货机系统的搭建和调试，提高实际问题解决能力。
情感态度价值观目标：1. 学生能对自动化控制技术产生兴趣，激发学习PLC及相关技术的热情。
2. 学生能在课程学习中，培养团队协作精神，增强沟通与表达能力。
3. 学生能认识到PLC技术在现实生活中的应用，提高对新技术、新事物的敏感度。
课程性质：本课程为实践性较强的学科，结合理论知识与实际操作，培养学生的动手能力和创新能力。
学生特点：学生处于初中阶段，对新鲜事物充满好奇，具备一定的逻辑思维能力，但实践经验不足。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和问题解决能力。
通过小组合作、讨论交流等形式，激发学生的学习兴趣，培养团队协作精神。
同时，关注学生的个体差异，给予个性化指导，使每个学生都能在课程中收获成长。
在此基础上，将课程目标分解为具体的学习成果，为后续的教学设计和评估提供依据。
二、教学内容1. 理论知识：- PLC基本原理与结构- PLC编程基础，包括指令系统、逻辑控制- 售货机系统工作原理及其与PLC的关联2. 实践操作：- PLC编程软件的使用与操作- PLC程序设计方法，以售货机控制为例- 售货机系统的搭建与调试3. 教学大纲安排：- 第一阶段：PLC基本原理与结构学习，使学生了解PLC的工作原理和组成部分。
- 第二阶段：PLC编程基础，引导学生掌握编程方法和技巧。
- 第三阶段：售货机系统与PLC关联性学习，让学生了解PLC在售货机系统中的应用。
基于PLC的自动售货机控制系统的设计
基于PLC的自动售货机控制系统的设计一、引言自动售货机作为一种便捷的购物方式，已经深入到人们的日常生活中。
随着科技的发展，自动售货机的功能越来越强大，可以实现多种支付方式、商品种类的丰富以及智能化的控制等。
本文将重点研究基于PLC(可编程逻辑控制器)的自动售货机控制系统的设计，以满足市场需求和提高自动售货机的性能。
二、PLC控制系统的基本原理1.1 PLC的定义与分类PLC(Programmable Logic Controller)即可编程逻辑控制器，是一种专门用于工业自动化控制的数字计算机。
它可以根据预先编写的程序，对各种输入信号进行采集、处理和输出，实现对生产过程的自动控制。
根据PLC的工作原理和应用领域，可以将其分为以下几类：(1)离散型PLC:其内部采用晶体管作为基本元件，具有体积小、结构简单、接线少等特点，适用于单机运行和较小规模的控制系统。
(2)连续型PLC:其内部采用电容式或电感式触点作为基本元件，具有较高的可靠性和抗干扰能力，适用于大规模的工业自动化系统。
(3)混合型PLC:结合了离散型和连续型PLC的优点，既具有离散型PLC的结构简单、接线少的特点，又具有连续型PLC的高可靠性和抗干扰能力。
1.2 PLC控制系统的主要组成部分PLC控制系统主要由以下几个部分组成：输入设备、中央处理器(CPU)、存储器、输出设备和通讯接口。
其中，输入设备负责采集外部环境的各种信息，如温度、湿度、压力等；中央处理器负责对采集到的信息进行处理和运算；存储器负责存储程序和数据；输出设备负责将处理后的结果输出到外部设备，如电机、阀门等；通讯接口负责与其他设备进行数据交换和通信。
三、基于PLC的自动售货机控制系统设计2.1 系统需求分析为了满足市场需求，自动售货机控制系统需要具备以下功能：(1)多种支付方式：支持现金、银行卡、移动支付等多种支付方式，方便用户购买商品。
(2)商品种类丰富：提供各类饮料、零食、日用品等商品，满足不同用户的需求。
plc课程设计自动售货
plc课程设计自动售货一、教学目标本章节的教学目标包括以下三个方面：1.知识目标：使学生掌握PLC（可编程逻辑控制器）的基本原理和应用，理解自动售货机的工作原理和PLC在自动售货机中的应用。
2.技能目标：培养学生能够运用PLC编程实现自动售货机的基本功能，如商品识别、货币识别、找零等。
3.情感态度价值观目标：培养学生对新技术的兴趣和好奇心，提高学生运用科技创新改善生活的意识。
二、教学内容本章节的教学内容主要包括以下几个部分：1.PLC的基本原理和组成部分：包括PLC的工作原理、内部结构、编程语言等。
2.自动售货机的工作原理：介绍自动售货机的工作流程，如商品识别、货币识别、找零等。
3.PLC在自动售货机中的应用：讲解如何利用PLC编程实现自动售货机的基本功能。
4.实际案例分析：分析一些成功的PLC应用案例，如自动售货机、生产线自动化等。
三、教学方法本章节的教学方法采用多种教学手段相结合的方式：1.讲授法：讲解PLC的基本原理、自动售货机的工作原理等理论知识。
2.讨论法：学生就PLC的应用案例展开讨论，分享各自的观点和思考。
3.案例分析法：分析具体的PLC应用案例，让学生了解PLC在实际工程中的应用。
4.实验法：安排实验室实践环节，让学生动手编写PLC程序，验证所学知识。
四、教学资源本章节的教学资源包括以下几个方面：1.教材：选用权威、实用的PLC教材，为学生提供系统的理论知识。
2.参考书：推荐一些与PLC相关的参考书籍，拓展学生的知识视野。
3.多媒体资料：制作PPT、视频等多媒体教学资料，提高课堂趣味性。
4.实验设备：准备充足的PLC实验设备，确保每个学生都有机会动手实践。
五、教学评估本章节的教学评估主要包括以下几个方面：1.平时表现：评估学生在课堂上的参与度、提问回答等情况，占总评的30%。
2.作业：评估学生完成作业的质量与速度，包括编程练习、案例分析等，占总评的30%。
3.实验报告：评估学生在实验环节的动手能力和实验报告撰写水平，占总评的20%。
基于PLC的自动售货机控制系统的设计
基于PLC的自动售货机控制系统的设计在当今快节奏的社会生活中，自动售货机作为一种便捷的零售方式，已经在我们的日常生活中随处可见。
从地铁站、商场到学校、医院，自动售货机为人们提供了随时随地购买商品的便利。
而其背后的控制系统则是实现这一便捷服务的关键，基于 PLC（可编程逻辑控制器）的自动售货机控制系统更是以其稳定、可靠和高效的特点，成为了自动售货机领域的重要技术支撑。
一、自动售货机的工作原理及功能需求自动售货机的工作原理并不复杂。
顾客通过选择商品、投入货币或使用电子支付方式，控制系统接收到相应的信号后，驱动出货机构将所选商品送出，并进行找零或完成支付确认。
为了实现这些功能，自动售货机的控制系统需要具备以下几个主要功能：1、商品选择与识别功能能够准确识别顾客选择的商品，并将选择信息传递给后续的控制模块。
2、货币接收与识别功能可以接收和识别各种货币形式，包括硬币、纸币以及电子支付方式，如微信支付、支付宝等，并准确计算投入的金额。
3、出货控制功能根据顾客的选择和支付情况，精确控制出货机构，确保所选商品能够顺利送出。
4、库存管理功能实时监测商品库存数量，当库存不足时及时发出警报，以便管理人员进行补货。
5、故障诊断与报警功能能够自动检测系统故障，如出货机构故障、货币识别器故障等，并及时发出报警信号，通知维护人员进行维修。
二、PLC 在自动售货机控制系统中的优势PLC 作为一种专门用于工业控制的计算机，具有可靠性高、抗干扰能力强、编程简单、维护方便等诸多优点，非常适合用于自动售货机这种需要长时间稳定运行的设备控制系统中。
1、可靠性PLC 采用了先进的硬件和软件技术，具有很强的抗干扰能力，能够在恶劣的环境下稳定工作，保证自动售货机的正常运行。
2、编程灵活性PLC 的编程语言简单易懂，编程人员可以根据自动售货机的具体控制要求，灵活编写控制程序，实现各种复杂的控制逻辑。
3、扩展性PLC 具有良好的扩展性，可以方便地与其他设备进行连接，如触摸屏、打印机、读卡器等，以满足自动售货机不断升级和扩展的需求。
完整版PLC课程设计(自动售货机)
目录摘要 (1)1 绪论 (2)1.1 设计任务 (2)1.2 设计要求 (2)1.3 PLC可编程控制器简介 (3)1.3.1 PLC的基本概念 (3)1.3.2 PLC的基本结构 (3)2 总体设计和系统框图 (4)2.1 控制程序流程图设计 (4)2.2 控制程序时序图设计 (4)2.3 控制程序设计思路 (5)3 设计方案 (6)3.1 PLC与上位监控软件通讯 (6)3.2 上位监控系统组态设计 (7)3.2.1 仿真系统组成 (7)3.2.2 仿真实验的售货分析 (7)3.3 系统变量定义及分配表 (8)4 系统仿真和调试 (9)4.1 硬件和软件调试 (9)4.2 梯形图 (10)总结 (14)致谢 (15)参考文献 (16)摘要本文简要介绍了PLC可编程控制器的基本概念和基本结构，又简要分析了自动售货机的基本功能及工作方式。
设计了一个基于PLC的自动售货机控制系统。
本设计使用三菱公司开发的可编程控制器实现对自动售货机的控制，设计了1元、5元和10元三种投币方式。
自动售货机内有12元、15元和20元三种商品，当投入币值大于或等于商品价格时，则可以购买该商品。
当自动售货机内还有剩余钱额时，则可以实现退币功能。
设计实现了货币的自动加、减和比较功能。
关键词：自动售货机；PLC；可编程控制器1 绪论1.1 设计任务设计一台完整的销售汽水和咖啡的自动售货机，具有硬币识别、币值累加，自动售货、自动找钱功能，此售货机可接受的硬币为1元、5元和10元。
有三个钱币输入按钮，X0代表1元，X1代表5元，X2代表10元，当投入的硬币总值超过12元时，汽水指示灯Y3亮。
当投入的硬币超过15元时，汽水指示灯Y3和花茶指示灯Y4亮。
当投币超过20元时，汽水和花茶及咖啡指示灯Y5都亮。
如果要汽水则按汽水按钮X3，这时汽水输出指示灯Y3亮，输出汽水，然后汽水指示灯闪烁，5 s后停止。
如果要花茶则按花茶按钮X4，这时花茶输出指示Y4亮，输出花茶，然后花茶指示灯闪烁，5s后停止。
基于PLC的自动售货机控制系统的设计
基于PLC的自动售货机控制系统的设计一、引言在这个快节奏的社会，自动售货机已经成为了我们生活中不可或缺的一部分。
无论是在地铁站、商场、学校还是小区，我们都能看到各种各样的自动售货机。
它们方便了我们的日常生活，让我们不再为找不到零钱而烦恼。
随着科技的发展，自动售货机的功能也在不断升级，从最初的硬币投币式，到现在的手机支付、刷脸支付等多种支付方式，自动售货机已经变得更加智能化和人性化。
今天，我们就来聊一聊如何设计一个基于PLC(可编程逻辑控制器)的自动售货机控制系统，让这个小小的机器变得更加聪明，更加贴近我们的生活。
二、PLC控制系统的基本概念PLC(Programmable Logic Controller)可编程逻辑控制器，是一种专门用于工业自动化控制的电子设备。
它可以根据预先编写好的程序，实现对生产过程的自动控制。
PLC 控制系统具有结构简单、可靠性高、易于维护等优点，因此在工业自动化领域得到了广泛的应用。
三、自动售货机控制系统的设计1. 系统架构基于PLC的自动售货机控制系统主要由以下几个部分组成：输入设备(如按钮、刷卡器等)、输出设备(如电机、灯光等)、PLC处理器、存储器和通信模块。
通过这些部分的协同工作，实现对自动售货机的自动控制。
2. 输入设备设计为了让用户能够方便地使用自动售货机，我们需要设计一些常用的输入设备，如硬币投币口、纸币识别器、手机扫码区等。
硬币投币口可以接收用户的硬币投币操作；纸币识别器可以识别用户投入的纸币金额；手机扫码区可以让用户通过扫描二维码进行支付。
这些输入设备的设计，使得用户在使用自动售货机时，可以轻松地完成各种操作。
3. 输出设备设计输出设备是自动售货机的核心部分，主要包括货物储存区、出货装置、灯光提示等。
货物储存区可以根据用户的需求，存放不同种类的饮料和零食；出货装置可以根据用户选择的商品，将商品从储存区取出并送到出货口；灯光提示则可以提醒用户关注自己购买的商品是否准备好了。
自动售货机plc课程设计
自动售货机plc课程设计自动售货机PLC课程设计一、项目介绍1. 项目背景自动售货机已经深入到我们日常生活中，极大的提高了生活便利性，这也是培养同学们学习PLC技术的契机。
2. 项目总体技术架构该项目总体技术架构采用硬件系统为：模组化PLC、马达、接近开关等；程序控制实现方式为：时序控制和状态机控制。
3. 项目分工分组完成，每组需系统了解工程所需要的知识及元件，编写PLC程序。
二、硬件系统1. PLC控制PLC控制采用模组化的PLC系统，可以动态实现多部件的组合功能。
2. 马达马达可以实现多种定位，可调速，高精度等特性，可实现钱币的找零，货物的发送等功能。
3. 接近开关使用接近开关监测货物的进仓区域，及货物发放情况。
三、程序控制1. 时序控制控制三步并行运作：步骤1：PLC程序与马达控制货物运动；步骤2：PLC程序与接近开关控制是否有货物在投仓区，并记录货物数；步骤3：PLC程序与马达控制取货后，钱币及货物的发放。
2. 状态机控制实现售货机的状态变换。
PLC程序实现开关机、货物选择、投币、取货、锁定、放币等状态的切换。
四、系统测试及分析1. 系统原理分析结合实际运行情况，进行硬件电路原理分析，分析其中的电压、电流、功率等参数，确定系统使用正常且安全。
2. 程序调试及测试对编写的PLC程序进行调试和测试，确认程序可以正常实现，结合实际操作体验进行修改优化，提升程序的运行效果。
3. 系统维护完成项目调试后，系统使用后需定期维护，及时检查售货机的运行状态及电路情况，及时做好更换元件和更新PLC程序等。
五、结论本课程设计是一个PLC编程控制的自动售货机系统，通过PLC控制机、马达、接近开关等系统组成，通过时序控制及状态机控制实现货物的发放和找零等功能。
从硬件电路、PLC程序到调试测试及定期维护，完整的实现了自动售货机系统的设计及控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
题目： 自动售货机控制系统课程名称：工厂电气控制及PLC 课程设计 院部名称： 学院专业：电气工程及其自动化、自动化 班级： 学生姓名：学号：课程设计地点： C314 课程设计学时： 2周指导教师： **金陵科技学院教务处制目录绪论................................................. 错误!未定义书签。
第一章摘要................................... 错误!未定义书签。
1.1相关背景知识 .............................. 错误!未定义书签。
1.2课程设计的目的.......................... 错误!未定义书签。
1.3课程设计的要求.......................... 错误!未定义书签。
1.4课程设计的任务.......................... 错误!未定义书签。
第二章自动售货机控制系统PLC硬件设计 . 错误!未定义书签。
2.1自动售货机的控制要求 ............ 错误!未定义书签。
2.2根据要求画流程图 ..................... 错误!未定义书签。
2.3PLC输入/输出信号及地址分配表错误!未定义书签。
2.4I/O接线图.................................... 错误!未定义书签。
第三章自动售货机控制系统PLC软件设计 . 错误!未定义书签。
梯形图设计 ......................................... 错误!未定义书签。
第四章课程设计总结 ................... 错误!未定义书签。
参考文献......................................... 错误!未定义书签。
自动售货机控制系统摘要从自动售货机的功能要求出发，简介了自动售货机的功能要求，分析了PLC 在系统运行过程中的逻辑关系，论述了实现自动售货功能要解决的几个关键问题。
记录本小组在设计中不断学习的过程和感受关键字：PLC（Programmable Logical Controller）自动售货机功能要求优化系统设计过程和体会一、绪论1.1相关背景知识可编程序控制器（Programmable Logic Controller ）简称PLC, 是一种以微处理器为核心的用于工程自动控制的工业控制机，其本质是一台工业控制专用计算机。
它的软、硬件配置与计算机极为类似，只不过它比一般计算机具有更强的与工业过程相连接的接口和更直接的适应于控制要求的编程语言。
硬件主要由中央处理单元CPU、存贮器、输入/输出单元以及编程器、电源和智能输入/输出单元等构成.PLC是一种专为在工业环境应用而设计的数字运算电子系统，它是以微处理机为基础，综合了计算机技术、自动控制技术和通信技术等现代科技而发展起来的一种新型工业自动控制装置，是当今工业发达国家自动控制的标准设备之一。
自动售货机的普及在某种程度上能反映一个国家的科技发展水平，是一个国家文明程度的象征。
实践和直觉告诉我们，自动售货机在中国的横空出世，必将为国内的食品、香烟、饮料等诸多行业的发展带来新的契机，中国的现代文明又将以自动售货机的应用和普及开启一个新的里程碑！1.2课程设计的目的（1）了解常用电气控制装置的设计方法、步骤和设计原则。
（2）学以致用，巩固书本知识。
通过训练，使学生初步设计具有电气控制装置的能力，从而培养学生独立工作和创造的能力。
（3）进行一次工程技术的基本训练。
培养学生查阅书籍、参考资料、产品手册、工具书的能力，上网查询信息的能力，运用计算机进行工程绘图的能力，编制技术文件的能力等，从而提高学生解决实际工程技术问题的能力。
1.3课程设计的要求（1）阅读本课程设计参考资料及有关图样，了解一般电气控制装置的设计原则、方法和步骤。
（2）上网调研当今电气控制领域的新技术、新产品、新动向，用于指导设计过程，使设计成果具有先进性和创造性。
（3）认真阅读本课程设计任务书，分析所选课题的控制要求，并进行工艺流程分析，画出工艺流程图。
（4）确定控制方案，设计电气控制装置的主电路。
（5）应用PLC设计电气控制装置的控制程序。
可分为5个步骤：①选择PLC的机型及I/O模块的型号，进行系统配置并校验主机的电源负载能力；②根据工艺流程图绘制顺序功能图；③列出PLC的I/O分配表，画出PLC的I/O接线图；④设计梯形图并进行必要的注释；⑤输入程序并进行室内调试及模拟运行。
（6）设计电气控制装置的照明、指示及报警等辅助电路。
系统应具有必要的安全保护措施，例如，短路保护、过载保护、失电压保护、超程保护等。
（7）选择电气元件的型号和规格，列出电气元件明细表。
选择电气元件时，应优先选用优质新产品。
（8）绘制正式图样，要求用计算机绘图软件绘制电气控制电路图，用STEP 7-Micro/Win32编程软件编写梯形图。
要求图幅选择合理，图、字体排列整齐，图样应按电气控制图国家标准有关规定绘制。
（9）编写设计说明书及使用说明书。
内容包括阐明设计任务及设计过程，附上设计过程中有关计算及说明，说明操作过程、使用方法及注意事项，附上所有的图表、所用参考资料的出处及对自己设计成果的评价或改进意见等。
要求文字通顺、简练，字迹端正、整洁。
1.4课程设计的任务1.4.1控制要求说明：M1、M2、M3三个复位按钮表示投入自动售货机的人民币面值，YO货币指示（例如：按下M1则Y0显示1），自动售货机里有汽水（3元/瓶）和咖啡（5元/瓶）两种饮料，当Y0所显示的值大于或等于这两种饮料的价格时，C或D发光二极管会点亮，表明可以购买饮料；按下汽水按钮或咖啡按钮表明购买饮料，此时A或B发光二极管会点亮， E或F 发光二极管会点亮，表明饮料已从售货机取出；按下ZL按钮表示找零，此时Y0清零，延时0.6S找零出口 G发光二极管点亮。
面板图：1.4.2系统分析为了实现上述要求，首先列出PLC的I/O分配表，并画出PLC的I/O接线图，然后选择PLC的机型及I/O模块的型号，进行系统配置并校验主机的电源负载能力。
根据控制要求，编写梯形图及语句表，调试程序直到准确无误。
1.4.3硬件设计（1）列出PLC的I/O分配表，并画出PLC的I/O接线图；（2）选择PLC的机型及I/O模块的型号，进行系统配置并校验主机的电源负载能力；（3）设计必要的安全保护措施。
1.4.4软件设计（1）采用模块化程序结构设计软件，首先将整个软件分成若干功能模块；（2）编写控制系统的逻辑关系图；（3）绘制各种电路图；（4）编制PLC程序并进行模拟调试；（5）现场调试；（6）编写技术文件并现场试运行。
二、自动售货机控制系统PLC硬件设计2.1自动售货机的控制要求投币按钮，当钱的数量小于三可以选择退币或者继续投币。
当钱的数量大于三小于五时，C点亮，当钱的数量大于五时，C和D都点亮，可以选择汽水（QS）或者咖啡（CF），比如选汽水，按下QS，A点亮，延迟一会后，E被点亮然后熄灭，若钱的数量仍大于3，则C继续亮，投币的数值全程用数码管显示。
2.2根据要求画的流程图2.3PLC输入/输出信号及地址分配表2.4I/O接线图三、自动售货机控制系统PLC软件设计梯形图设计网络1是用一个增减计数器来实现钱币的加减网络2到网络5是一个投币两元的程序，按下投币两元的按钮，M0.0形成自锁，并且有两个周期的延迟，让振荡程序输出两个高电平，达到加二的功能网络6到9，是一个投币3元的程序，功能与投币2元一致网络10到16是一个选择汽水的程序，按下汽水按钮，当钱数大于3时，Q0.3闭合，形成自锁，延迟三个周期，让振荡程序输出三个高电平，并且连接到计数器的减（CD）端，进行减3，汽水出口的灯（E）亮。
网络17到网络23是一个选择咖啡的程序，功能与选择汽水一致网络24 25是一个比较程序，当钱数大于3时，汽水指示灯（A）亮，当钱数大于5时，咖啡指示灯（B）亮网络26到27是一个找零程序，按下按钮，找零指示灯（G）亮，延迟1s，计数器清零，数码管清零，同时其他灯熄灭。
网络28到31是投币一元的程序网络32是数码管显示程序四、课程设计总结通过这次设计实践。
我学会了PLC的基本编程方法，对PLC的工作原理和使用方法也有了更深刻的理解。
在对理论的运用中，提高了我们的工程素质，在没有做实践设计以前，我们对知道的撑握都是思想上的，对一些细节不加重视，当我们把自己想出来的程序与到PLC中的时候，问题出现了，不是不能运行，就是运行的结果和要求的结果不相符合。
能过解决一个个在调试中出现的问题，我们对PLC 的理解得到加强，看到了实践与理论的差距。
让我很好的锻炼了理论联系实际，与具体项目、课题相结合开发、设计产品的能力。
既让我们懂得了怎样把理论应用于实际，又让我们懂得了在实践中遇到的问题怎样用理论去解决。
在本次设计中，我们还需要大量的以前没有学到过的知识，于是图书馆和INTERNET成了我们很好的助手。
在查阅资料的过程中，我们要判断优劣、取舍相关知识，不知不觉中我们查阅资料的能力也得到了很好的锻炼。
我们学习的知识是有限的，在以后的工作中我们肯定会遇到许多未知的领域，这方面的能力便会使我们受益非浅。
在设计过程中，总是遇到这样或那样的问题。
有时发现一个问题的时候，需要做大量的工作，花大量的时间才能解决。
自然而然，我的耐心便在其中建立起来了。
为以后的工作积累了经验，增强了信心。
参考文献1、陈建明.电气控制与PLC应用.北京：电工工业出版社，2010年11月2、孙平.可编程控制器原理及应用（第2版）.北京：高等教育出版社，2008年4月版3、林小峰.可编程控制器原理及应用.北京：高等教育出版社，19944、于庆广.可编程控制器原理及系统设计..北京：清华大学出版社，20045、西门子公司.SIMATIC S7-200可编程控制器系统手册，20006、廖常初. PLC编程及应用.北京：机械工业出版社，20027、李仁.电气控制.北京：机械工业出版社，19909、王兆义.可编程控制器教程. 北京：机械工业出版社，1993。
