直线导轨安装步骤
直线导轨的安装方法
直线导轨的安装方法直线导轨是一种用于导向或承载的机械零件，广泛应用于工业机械系统中。
其安装方法可以分为以下几个步骤：第一步，准备工作：1. 确定导轨的安装位置，并根据实际需要进行左右对称布局，保证导轨的平衡稳定性。
2. 清理安装位置，确保工作面平整、无明显凹凸或其他杂物。
第二步，安装定位：1. 根据导轨的几何形状和尺寸，使用手动工具（如螺丝刀、扳手等）将导轨固定在安装位置上。
2. 使用水平仪或其他测量工具，检查导轨是否水平安装。
3. 确保导轨与安装位置之间没有缝隙或空隙，若有必要，使用垫片进行调整。
第三步，固定：1. 在安装位置上打孔，将导轨与支撑结构连接，使用螺栓或螺钉进行固定。
2. 确保连接螺栓或螺钉紧固，但不要过度拧紧，避免导致导轨变形或损坏。
第四步，调整：1. 安装导轨后，使用测量工具（如千分尺、游标卡尺等）检查导轨的水平度、直角度和平行度，并进行必要的调整。
2. 根据实际需要，可以使用调整螺钉或螺栓来调整导轨的位置和角度。
第五步，测试：1. 完成安装和调整后，进行导轨的测试，确保导轨的正常运行和使用。
2. 进行滑动测试，检查导轨的摩擦力、滑动性能和噪音情况。
3. 检查导轨的安装位置和固定点，确保没有松动或变形的现象。
4. 如有必要，可以进行负荷测试，检查导轨的承载能力和稳定性。
总结起来，安装直线导轨的方法包括位置确认、准备工作、定位、固定、调整和测试等步骤。
在安装过程中，要注意选择适当的工具和材料，严格按照规范要求进行操作，确保导轨的正常运行和使用。
同时，安装后需定期检查和维护导轨，以保证其稳定性和寿命。
直线导轨的安装步骤教学内容
直线导轨的安装步骤教学内容
安装直线导轨的教学内容
一、准备工作
1、准备需要安装的直线导轨（一般包括主导轨、从动导轨和定位导轨）；
2、检查规格和质量，确保机械装置的表面光滑和无污染；
3、检查安装面是否平整，安装面材料的质量，以及尺寸是否准确；
4、安装时要注意主导轨、从动导轨、定位导轨的安装顺序，选择不同的固定工具。
二、安装步骤
1、安装定位导轨：先用硬毛刷将安装面的灰尘清除干净，然后用改锥将定位导轨固定在安装面上，再用扳手将固定螺钉拧紧。
2、安装从动导轨：将从动导轨放置在定位导轨上，用改锥将其固定在安装面上，再用扳手将固定螺钉拧紧。
3、安装主导轨：将主导轨的一端放置在从动导轨的滑块处，再将另一端的导轨横放在定位导轨上，用改锥将其固定在安装面上，最后用扳手拧紧固定螺钉。
4、检查安装：安装完毕后，需要进行检查，确认安装的所有元件是否正确，螺栓是否牢固，导轨是否定位准确，机械装置的动作是否顺畅，是否有安全隐患等。
三、维护和保养
1、定期检查：安装完成后，应定期检查主导轨、从动导轨和定位导轨的夹紧器，如发现松动，及时用扳手将其拧紧。
2、日常清洁保养：定期清洁机械装置表面。
直线导轨如何正确安装？
直线导轨如何正确安装？1. 安装直线导轨前，应清除机械安装表面的毛刺、污垢和表面伤痕。
在正式安装前，线性滑轨应涂上防锈油。
安装前，请用清洁油清洁基准面并安装。
一般来说，基准面清洁后，基准面更简单生锈，因此建议使用粘度较低的主轴润滑剂。
2. 将直线导轨的主导轨轻轻放置在床平台上，用横向固定螺丝或其他固定装置轻轻搭配直线导轨。
安装使用前，确认螺丝孔是否关闭，假设底座的加工孔没有关闭，强行拧紧螺栓会大大影响组合精度和使用质量。
3.从远端到近端依次略微拧紧滑轨的定位螺丝，使滑轨与垂直安装面略微贴合。
竖向基准面略微拧紧后，加强横向基准面的锁紧力，使主轨与横向基准面真正贴合。
4. 用扭力扳手依据各种材料的锁紧力矩，渐渐拧紧滑轨的定位螺丝。
安装滑轨时，请依据平台材质和固定螺丝型号选择锁紧力矩。
用扭力扳手渐渐拧紧轨道螺栓。
5. 使用相同的安装方法安装辅佑襄助导轨。
注意，在滑轨上安装滑轨后，由于安装空间有限，很多辅佑襄助部件无法安装。
在此阶段安装所需的配件。
附件可以是润滑脂接头、油管接头或防尘系统等。
6. 轻轻地将移动平台连接到主导轨和辅佑襄助导轨的滑动座上。
7. 首先拧紧移动平台上的横向紧固螺钉，安装定位后按以下次序进行。
直线导轨的安装没有横向定位的安装：1. 首先将导轨放置在一个平面上，然后用螺栓将直线导轨的两个端点轻轻固定，然后在其旁边放置一把尺子。
将直尺与导轨平行放置，沿直尺移动千分表测量a1与a2之间的距离，并依据直尺对导轨进行微调，直到千分表的数量达到预期值。
2. 从远端到近端依次拧紧螺钉。
拧紧螺钉的扭矩应参照上述示例中的扭矩表值。
全部螺栓拧紧后，用千分表从导轨的一端滑到另一端，以确保平行性。
安装面无侧向定位时，若从导轨中心安装螺钉，由于螺栓与安装孔之间的摩擦，简单造成导轨的细小变形。
建议从远端到近端依次拧紧螺钉。
3. 这时只能用全固定的直线导轨作为参考导轨，并在从动直线导轨两端临时拧紧螺钉，然后将百分表置于参考导轨的两个滑块上，并千分表移动仪表读数，然后从一端拧紧调整导轨的螺栓。
直线导轨安装规范2010.11.15
11. 接通各滑块的润滑油路，目的是减小摩擦阻力，降低驱动功率，提高效率，减少导轨磨损，防 止导轨腐蚀；避免低速重载下发生爬行现象，并减少振动；降低高速时摩擦热，减少热变形。
12. 安装导轨的防护装置，目的是用来防止切屑、灰尘等赃物落到导轨表面，以免使导轨擦伤、生 锈和过早的磨损。因此，在运动导轨端部安装刮板或防护罩，使导轨不外露。 所需工具和辅助设备：
5
6. 使用同样的安装方式安装副导轨。 7. 附属件的安装，由于滑块座安装到线性导轨上以后，后续许多附属件由于安装空间有限无法安 装，必须于此阶段将所须附件一并安装。(附件可能为油嘴、油管接头、或是防尘系统等。) 8. 滑块座（即：工作台面，主轴箱体等）的安装 我们只要将滑块座置于滑块的平面上，并对准安装螺钉孔，轻轻地压紧；拧紧基准侧滑块座侧面的 压紧装置，使滑块的基准侧面紧贴滑块座的基准侧面；按对角线顺序拧紧基准侧和非基准侧滑块座与滑 块连接的各个螺钉。如下图所示，其余依此类推。
6
16
8
18
10
21
12
24
14
30
17
36
19
直线导轨用紧固螺钉的拧紧力矩表
螺钉 规格 M4 M5 M6 M8 M10 M12 M14 M16 M20
钢 拧紧力矩 N.m （螺钉 12.9 级）
4 8.8 13.7 30 68 120 157 196 382
铸铁 拧紧力矩 N.m （螺钉 12.9 级）
2.7 5.9 9.2 20 45 78 105 131 255
注:此表中数值为无润滑剂时的螺栓拧紧力矩。
8
拼接直线导轨在安装时，各段导轨所标记的数字和字母要匹配。拼接面拼接在一起时，可用滑座滑 过接缝处，这样可以有效地校正导轨。
直线导轨安装步骤和技术要求
直线导轨安装步骤和技术要求直线导轨是一种用于工业生产设备、机械设备以及运输设备的重要部件，它能够提供稳定的线性运动，并具有高精度和高刚性的特点。
正确安装直线导轨对于确保设备的正常运行，提高设备的精度和可靠性至关重要。
以下是直线导轨的安装步骤和技术要求：一、安装步骤：1.选择安装位置：确定直线导轨的安装位置，并确保其能够满足设备的要求和作业空间的需要。
2.准备工作：清理安装位置，确保其平整、干净，并检查地面的水平度。
3.安装基础：根据直线导轨的尺寸和重量，安装坚固的基础结构以支撑直线导轨。
基础结构应符合相关的设计要求和规范。
4.安装底座：将直线导轨的底座与基础结构连接，并使用螺栓或螺钉进行固定。
5.安装导轨：将导轨平放在底座上，并使用螺栓或螺钉进行固定。
确保导轨与底座紧密连接，且导轨的表面光滑平整。
6.检验安装质量：使用检测仪器检查直线导轨的安装质量，包括平直度、垂直度和水平度等指标。
7.调整和校正：根据检验结果，对直线导轨进行调整和校正，以保证其水平度、垂直度和平直度的要求。
8.固定螺栓：检查并紧固导轨上的螺栓，确保其稳固可靠。
9.清理和保养：清理直线导轨及其周围的环境，定期进行保养维护，保证其正常运行。
二、技术要求：1.安装精度：直线导轨的安装精度直接影响到设备的运行精度和可靠性。
根据设备的要求，确保直线导轨的安装精度达到相关标准和规范的要求。
2.基础结构：直线导轨的基础结构必须满足承受直线导轨重量和振动的要求，并且能够保持稳定的支撑。
基础结构的设计和施工要符合相关的规范和标准。
3.底座固定：底座与基础结构的固定要牢固可靠，并且能够保证导轨的水平度和垂直度。
4.导轨表面状态：直线导轨的表面应保持光滑平整，并且没有明显的缺陷和损伤。
必要时可以进行抛光处理以提高其表面质量。
5.螺栓固定：导轨上的螺栓必须牢固可靠，并且要根据要求进行正确的紧固力度。
螺栓的选择和紧固要符合相关的标准和规范。
6.检测和校正：安装完成后，必须对直线导轨进行检测和校正，以确保其满足设计要求和运行要求。
直线导轨的几种安装方法！

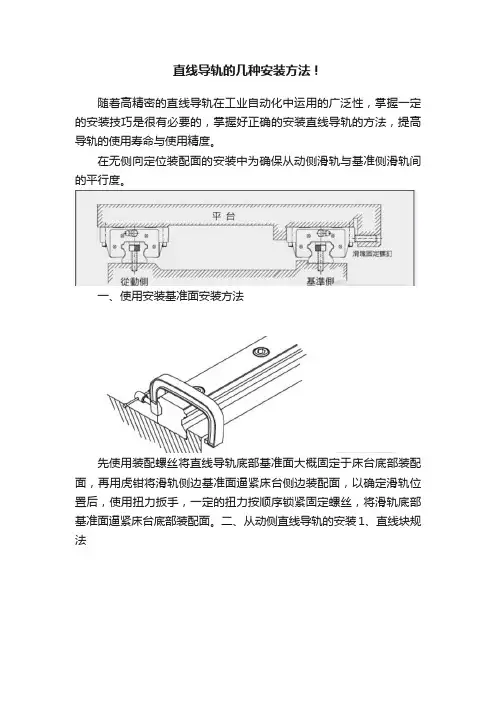

直线导轨的几种安装方法！
随着高精密的直线导轨在工业自动化中运用的广泛性，掌握一定的安装技巧是很有必要的，掌握好正确的安装直线导轨的方法，提高导轨的使用寿命与使用精度。
在无侧向定位装配面的安装中为确保从动侧滑轨与基准侧滑轨间的平行度。
一、使用安装基准面安装方法
先使用装配螺丝将直线导轨底部基准面大概固定于床台底部装配面，再用虎钳将滑轨侧边基准面逼紧床台侧边装配面，以确定滑轨位置后，使用扭力扳手，一定的扭力按顺序锁紧固定螺丝，将滑轨底部基准面逼紧床台底部装配面。
二、从动侧直线导轨的安装1、直线块规法
将直线块规置于两支直线导轨间，使用千分量表校准直线块规，使之与基准侧滑轨之侧边基准面平行，再依直线块规校准从动侧滑轨，从动轨的一端开始校准并依序以特定的扭力锁紧装配螺丝。
2、移动平台法
将基准侧两个滑块固定在一个测定平台上，而从动侧只装上一个滑块，滑轨和滑块都尚未固定于床台与平台，使用附于从动侧滑块顶面千分量表，量测从动侧滑块的侧基准面，从动直线导轨的一端开始校准并依序以特定的扭力锁紧装配螺丝。
3、效仿基准侧滑轨法
将基准侧直线导轨的两个滑块及从动侧导轨其中一个滑块固定于平台，再将从动侧的滑轨及其另一个滑轨约略分别固定于床台及平台，以基准侧滑轨为准移动平台，从滑轨一端开始，边确认从动侧直线导轨的滚动阻力，边依序以特定的扭力锁紧装配螺丝。
4、专用工具法
使用专业工具确定从动侧滑轨的位置，并依序以特定的扭力锁紧装配螺丝。
直线导轨的标准安装方法
工序一：撤开外、内包装、对直线导轨、滑座品质进行确认；注意事项：1.对直线导轨要轻拿轻放；2.撤包装时注意不要划伤、损坏直线3.擦拭干净直线导轨上的防锈油，方可移动滑块测试。
工具：剪刀，干净干布检验事项：滑块是否运行顺畅，手感有无不畅；滑块中是否有润滑脂；检查导轨平面度、直线度是否符合要求，在公差范围内；另外滑动不畅的要退货处理；没有润滑脂的要退货或补充润滑脂。
工序二：在安装前要对安装面做清除、清洁工作；注意事项：在安装直线导轨之前必须清除机械安装面的毛边、污物及表面伤痕。
工具：锉刀，砂布，油石检验事项：安装部位要清角、光滑无毛刺；安装面要清洁干净；安装面倒角半径不大于3.5mm，若发现过大或凸出应及时处理。
工序三：检测安装面平面度注意事项：面长时要分段，交叉检测工具：直尺或水平尺技术要求：面平面度不超差（0.1/500mm）工序四：将主导轨安装到基准位置上注意事项：1.将主导轨轻轻安置在基准面，导轨安装基准靠到基准边（销）上。
2.使用侧向固定块/销或其他固定方式使线轨与侧向安装边轻轻贴合。
工具：内六角扳手检验事项：检查导轨上孔位与安装面上孔位是否偏差；工序五：锁紧主导轨；保证导轨直线度（它是副导轨的基准）注意事项：1.顺序是由中间向两侧按顺序将滑轨的定位螺丝稍微旋紧，不完全锁紧，使轨道与垂直安装面稍微贴合。
可以得到较稳定的精度；垂直基准面稍微旋紧后再加强侧向基准边的锁紧力，使主轨可以确实贴合侧向基准边；用靠销调整导轨直线度；2.使用扭力扳手将装配螺钉依照规定的扭力值慢慢锁紧。
工具：扭力扳手，内六角扳手；技术要求：1，导轨直线度要求0.025/500mm；2，螺栓锁紧要做紧固标记；工序六：锁紧滚珠靠销或靠块注意事项：用沉头螺栓固定滚珠靠销或靠块，工具：内六角扳手检验事项：螺栓锁紧要做紧固标记；工序七：安装副导轨注意事项：使用同样安装方式安装副导轨，注意个别安装滑座至主轨与副轨上，后续许多附属件由于安装空间有限无法安装，必须于此阶段将所须附件一并安装。
直线导轨安装方法
直线导轨安装方法直线导轨是一种常用于机械设备中的运动部件，其主要作用是使设备在直线方向上进行平稳的运动。
直线导轨的安装方法通常需要遵循以下步骤：1. 准备安装地点和材料在进行直线导轨的安装之前，需要准备好安装地点和所需的材料。
首先，根据设备的要求选择合适的位置来安装直线导轨。
然后，准备好安装直线导轨所需的材料，包括导轨、螺栓、垫片等。
2. 清洁安装地点在进行直线导轨的安装之前，需要将安装地点进行清洁。
清洁地面可以确保安装的稳定性和安全性。
3. 安装导轨座安装导轨座是直线导轨安装的第一步。
首先，在安装位置上打上标记，并使用螺丝钻钻孔。
然后，将导轨座与螺栓固定在所打孔的位置上，并根据要求进行调整，以确保导轨座水平且安装牢固。
4. 安装导轨安装导轨是直线导轨安装的第二步。
首先，将导轨座的导轨安装槽与导轨的安装槽对齐。
然后，将导轨插入导轨座中，并根据需要进行调整，以确保导轨的水平度和安装牢固。
5. 进行调试安装导轨后，需要进行调试以确保其正常工作。
首先，检查导轨是否平稳，是否存在任何不正常的震动或噪音。
其次，使用测量工具如千分尺或百分尺对导轨的零位进行校准。
6. 进行润滑直线导轨的正常运行需要进行润滑。
根据设备制造商的要求，在安装完成后，在导轨上涂抹适量的润滑油或润滑脂。
7. 进行最终的安装检查在安装直线导轨后，进行最终的安装检查是必要的。
检查导轨是否安装平稳、均匀，螺栓是否紧固，导轨座是否水平等。
总结：直线导轨的安装方法必须谨慎进行，确保导轨的平稳性、牢固性和安全性。
在安装前应做好充分的准备工作，并在安装后进行仔细检查和调试。
此外，根据设备制造商的要求进行润滑也是保证导轨正常运行的必要步骤。
总的来说，只有确保直线导轨正确安装，才能保证机械设备的顺利运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线性滑轨的安装
直线导轨的安装步骤建立线性滑轨良好的使用品质，初步成败条件是需要正确的选用规格型号，但影响使用品质的最后关键因素在于线性滑轨的安装品质，即使选用正确型号的线性滑轨，也容易因为安装品质不良导致大幅度影响产品寿命与机构运作上的表现，而良好安装品质是建立在遵守线性滑轨安装设计原则与安装步骤的基础上，以下是安装线性滑轨应该注意的设计事项与安装步骤事项。
1-1先选取基准轨与从动轨
当非呼唤型线性滑轨配对使用时，需注意基准轨与从动轨之差异。
基准轨侧边基准面精度较从动轨高，可作为床台安装承靠面。
基准轨上有刻上MA之记号，如图所示：
1-2机床台受到振动及冲击力作用，且要求高钢性、高精度的安装：
（1）固定方式：
当机床台受到振动、冲击力的作用时，滑轨及滑块很可能偏离原来固定位置，而影响精度。
为避免发生类似的状况，建议使用下图所列的四种固定方式固定滑轨及滑块，以确保机台的运行精度。
（2）滑轨安装
1．清除机床台装配面的污物。
2.将线性滑轨平稳的放在机床台上，并让滑轨侧边基准面靠上机床台装配面。
3.试锁装配螺丝以确认螺栓孔是否吻合，并将滑轨底部基准面大概固定于机床台底部装配面。
4.使用侧向固定螺丝钉，安顺序将滑轨侧边基准边基准面逼紧机床台侧边装配面，以确定滑轨位置。
5.使用扭力扳手，以特定扭力按顺序锁紧装配螺丝，将滑轨底部基准面逼紧机床台底部装配。
6.依步骤1至5安装其余配对滑轨。
（3）滑块安装
1.使用装配螺丝的滑板大概固定于滑块上。
2.使用固定螺丝，将滑块侧边基准面紧固于滑板侧边装配面上，以确定滑块位置。
3.锁紧装配螺丝将滑板按图所示，按①~④对角线顺序紧固于滑块上。
1-3 线性滑轨安装注意事项
1.线性滑轨产品在出货前，均涂布滴量的防锈油，安装使用前请擦拭滑轨的防锈油，才可以移动滑块。
2.确认安装基准面：滑轨基准面位”HIWIN”字样旁箭头所指的侧边平面（B）；而滑块基准面则为经过研磨的光滑表面（D）。
3.滑轨接牙件：滑轨接牙安装时必须依照滑轨上表示顺序安装，以确保线性滑轨精度。
接牙标示在接牙端的上表面，请将相同接牙标示的两端接在一起。
（如图三所示）且建议配对之滑轨接牙位置最好能错开，以避免机床台至接牙出因不同滑轨差异而造成进度不良。
（如图四所示）
5.安装线性滑轨时，非必要，请勿将滑块卸下。
如须将滑块自滑轨上拆下或装上时，请使用所附的夹轨。
6.安装线性滑轨时必须注意安装承靠面肩部高度及倒角的尺寸。
过大倒角凸出的地方容易造成线性滑轨精度不良；过高的承靠高度则会干涉滑块。
请依照型录各系列线性滑轨之建议要求安装面肩部，安装精度不良即可排除。
7.安装线性滑轨时，请勿将非互换型滑轨之滑块任意对调使用，以免影响精度。
8.安装线性滑轨时，建议针对不同材质之机床台，使用扭力扳手以建议的锁固扭矩，依序锁上螺栓以确保滑轨直度。
THANKS !!!
