纸箱边压强度测试操作规程.

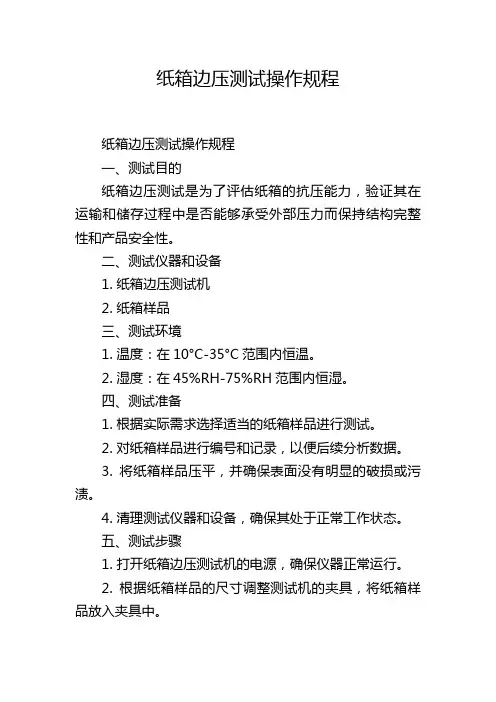

纸箱边压测试操作规程
纸箱边压测试操作规程纸箱边压测试操作规程一、测试目的纸箱边压测试是为了评估纸箱的抗压能力，验证其在运输和储存过程中是否能够承受外部压力而保持结构完整性和产品安全性。
二、测试仪器和设备1. 纸箱边压测试机2. 纸箱样品三、测试环境1. 温度：在10°C-35°C范围内恒温。
2. 湿度：在45%RH-75%RH范围内恒湿。
四、测试准备1. 根据实际需求选择适当的纸箱样品进行测试。
2. 对纸箱样品进行编号和记录，以便后续分析数据。
3. 将纸箱样品压平，并确保表面没有明显的破损或污渍。
4. 清理测试仪器和设备，确保其处于正常工作状态。
五、测试步骤1. 打开纸箱边压测试机的电源，确保仪器正常运行。
2. 根据纸箱样品的尺寸调整测试机的夹具，将纸箱样品放入夹具中。
3. 设置测试参数，包括测试速度、压力等，根据实际需求进行调整。
4. 启动测试机，观察测试过程中纸箱的状态变化，确保测试仪器正常工作。
5. 当纸箱边压测试机达到设定的压力或纸箱出现损坏时，停止测试并记录测试结果。
6. 将纸箱样品从测试机中取出，进行外观检查，并记录任何损坏或变形的情况。
7. 根据测试结果进行数据分析，评估纸箱的抗压能力，并制定相应的改进措施。
六、测试注意事项1. 测试前必须将纸箱样品压平，并确保表面没有明显的破损或污渍。
2. 在测试过程中，要确保纸箱样品完全处于夹具范围内，防止夹具夹住不平整的部分。
3. 在测试前，必须检查和清理测试仪器和设备，确保其处于正常工作状态。
4. 在测试过程中，要密切关注纸箱的状态变化，并在测试仪器达到设定的压力或纸箱出现损坏时立即停止测试。
5. 在测试完成后，要对纸箱样品进行外观检查，并记录任何损坏或变形的情况。
6. 测试结果应根据实际需求进行数据分析，评估纸箱的抗压能力，并制定相应的改进措施。
七、测试记录1. 测试编号2. 纸箱样品编号3. 测试日期和时间4. 测试参数设置5. 测试结果（包括测试压力、纸箱是否损坏等）6. 外观检查结果7. 分析和评估结果8. 改进措施和建议八、附录1. 纸箱边压测试机使用说明书2. 纸箱样品选取标准。

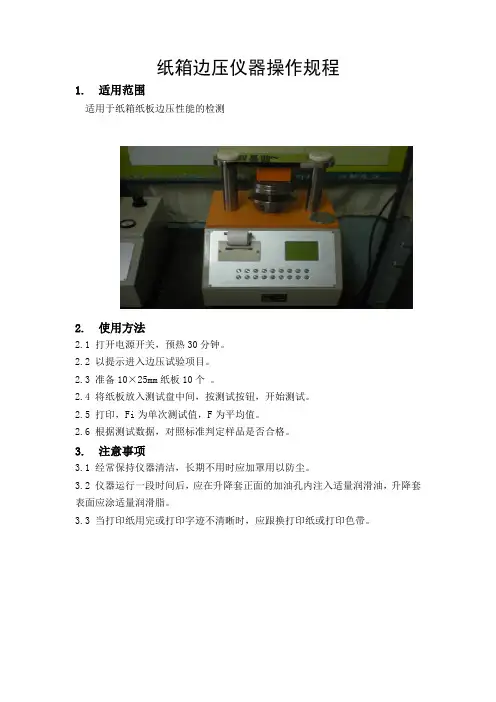

纸箱边压仪操作规程
纸箱边压仪器操作规程
1. 适用范围
适用于纸箱纸板边压性能的检测
2. 使用方法
2.1 打开电源开关，预热30分钟。
2.2 以提示进入边压试验项目。
2.3 准备10×25mm纸板10个。
2.4 将纸板放入测试盘中间，按测试按钮，开始测试。
2.5 打印，Fi为单次测试值，F为平均值。
2.6 根据测试数据，对照标准判定样品是否合格。
3. 注意事项
3.1 经常保持仪器清洁，长期不用时应加罩用以防尘。
3.2 仪器运行一段时间后，应在升降套正面的加油孔内注入适量润滑油，升降套表面应涂适量润滑脂。
3.3 当打印纸用完或打印字迹不清晰时，应跟换打印纸或打印色带。
边压强度测试
附档6对来料及入库成品物理性能进行严格管制，使其满足客户产品要求。
2．0适用范围：瓦楞纸板、坑纸、原纸及裱坑产品。
3．0 测试条件：温度20ºC-25ºC 湿度50-65%4．0 标准要求：引用GB／Ｔ6543-86 GB／Ｔ6544 -86《瓦楞原纸、纸板、纸箱之国家标准》5．0 操作步骤5.1 环压测试(原纸)5.1.1 选取试样使用芥刀片从待测材料上取尺寸长152±0.2mm,宽12.7±0.1mm的试样.取样时注意待测材料必须无压痕、无伤痕、无皱折，不能有毛边，横、纵向纸纹各取5PCS。
5.1.2选择试样座用厚度仪测试待测试样之厚度，而后选取与之配套的试样座。
然后将其慢慢顺着方向旋置于试样座正中间。
旋置时注意面纸朝外，不能皱折。
5.1.3测试阶段5.1.3.1依实际情况，调节上下限设定钮，设定合适的安全行程（一般为防止上压板下降至撞击下压板或试验夹具，避免损坏荷重元之位置）并固定设定钮。
5.1.3.2 按机座POWER开关，打开电源，接着按测试电源POWER开关，显示频视。
5.1.3.3将待测试样正确放入测试台中心位置，保持水平，按UNIT钮，测试单位为kg指示灯亮。
再按STANDBY钮，频视归零，TEST钮指示灯亮，使仪器进入待测状态。
5.1.3.4按DOWN钮使上压板向下移动，测试开始，频视显示测试状态。
5.1.3.5当试样受压被破坏，机台自动停机，上压板自动向上移动。
PEAK钮指示灯亮，视频显示测试最高值。
拿出试样，记录测试值，重复以上动作测试5次，计算平均值，将结果记录于《测试检验报告》中。
5.1.4STOP钮表示测试过程发生异常时，停止测试。
按FAST钮表示加大上压板下移或上升速度。
5.1.5环压强度计算将测试结果分横、纵向分别取其平均值：9.8F “P”指环压强度牛顿/米(N/M)P= ——“F”指破坏试样所用的力平均值千克(Kg)L “L”指测试试样长度0.152米(M)5.1.6环压指数环压指数等于所测试样环压强度除以实际克重.单位为KN*m/g.5.2边压测试(纸板、坑盒)5.2.1选取试样将待测材料到芥样房割取以坑纹方向为短边100*60mm矩形试样。

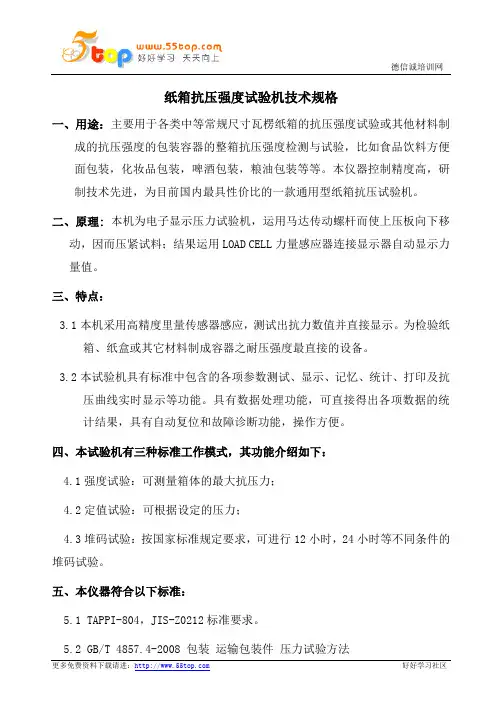

纸箱抗压强度测试机操作规程
纸箱抗压强度试验机技术规格一、用途：主要用于各类中等常规尺寸瓦楞纸箱的抗压强度试验或其他材料制成的抗压强度的包装容器的整箱抗压强度检测与试验，比如食品饮料方便面包装，化妆品包装，啤酒包装，粮油包装等等。
本仪器控制精度高，研制技术先进，为目前国内最具性价比的一款通用型纸箱抗压试验机。
二、原理:本机为电子显示压力试验机，运用马达传动螺杆而使上压板向下移动，因而压紧试料；结果运用LOAD CELL力量感应器连接显示器自动显示力量值。
三、特点：3.1本机采用高精度里量传感器感应，测试出抗力数值并直接显示。
为检验纸箱、纸盒或其它材料制成容器之耐压强度最直接的设备。
3.2本试验机具有标准中包含的各项参数测试、显示、记忆、统计、打印及抗压曲线实时显示等功能。
具有数据处理功能，可直接得出各项数据的统计结果，具有自动复位和故障诊断功能，操作方便。
四、本试验机有三种标准工作模式，其功能介绍如下：4.1强度试验：可测量箱体的最大抗压力；4.2定值试验：可根据设定的压力；4.3堆码试验：按国家标准规定要求，可进行12小时，24小时等不同条件的堆码试验。
五、本仪器符合以下标准：5.1 TAPPI-804，JIS-Z0212标准要求。
5.2 GB/T 4857.4-2008 包装运输包装件压力试验方法5.3 GB/T 4857.3-2008 包装运输包装件静载荷堆码试验方法六、型号及技术参数：纸箱抗压试验机型号：BF-W-5KN；BF-W-1T；BF-W-2T；BF-W-5T纸箱抗压强度试验机容量：0～500Kg；0～1000Kg；0～2000Kg；0～5000Kg（可订做）纸箱抗压试验机压缩空间：500 X 500 X 700（mm）800 X 800 X 1000（mm）1000 X 1000 X 1000（mm）1200 X 1200 X 1000（mm）纸箱抗压强度试验机显示方式: LCD或电脑显示纸箱抗压试验机单位: KG,N,LB可任意切换分解度: 1/10,000精度: ±1%以内压缩速度标准: 10±3 MM/MIN打印功能: 序号，峰值，平均值，可记忆马达：台湾进口减速机：意大利进口材质：45#重量：600KG纸箱抗压强度试验机使用电源：AC 1ф 3W 220V或AC 3ф 5W 380V七、主要材料及器件清单名称品牌型号或详细配置电机1套减速机1套变频器1套精密丝杆1套开关电源1个按钮开关1个传感器1套接触器1个限位开关1个八、仪器结构：说明:1.上下限位2.控制面板3.微型打印机4.电控箱5.移动横梁：由丝杆带动横梁，使上压板上下移动，力量感应器安装于横梁与上压板之间。
边压强度测试操作规程
一、设备简介1.1、设备用途本机是检验纸板边压强度、粘合强度最直接的测试仪器。
试验的结果可做为纸箱生产者对客户要求纸箱边压强度、粘合强度的重要参考或设计包装的重要依据。
1.2、设备工作原理本机依据GB/T 6546-1998 《瓦楞纸板边压强度的测定》及 GB/T 6548-1998《瓦楞纸板粘合强度的测定》利用马达传动螺杆使下压盘移动，将试样放置于上下压盘之间，因而压紧试样，结果连用力量感应器连接显示器自动显示力量值。
1.3、设备工作环境要求室温：20℃±10℃空气相对湿度：<85% 工作环境清洁，无磁场及震源，工作平台稳定。
二、边压强度测试方法2.1、用PT-205C边压取样器截取25mm*100mm的试样5个备好。
（25mm方向为楞向，试样刀口光滑）2.2、打开设备电源，在“试验类型”中找到“边压强度测试”2.3、根据两压盘间隙按快升或快降键选择间隙至接近试样，将试样放置在仪器下压盘中心位置用夹板固定好。
（楞向方向朝上放置）2.4、按下开始测试键，下压盘以12.5mm/min的速度上升，屏幕显示“测试进行中”当试样接触到上压盘且力值到达50N时，移开固定夹板。
2.5、测试继续进行，屏幕显示测试时的力值变化，试样被压溃后，下压盘自动返回到测试起点高度，屏幕显示测试完成。
仪器将自动保存本次测试数据的峰值。
2.6、依上所述，继续进行下次试验至结束。
按打印键打印出此组测试的全部数值。
三、粘合强度测试方法3.1、用PT-205C边压取样器截取25mm*80mm的试样5个备好。
（25mm方向为楞向，试样刀口光滑）3.2、打开设备电源，在“试验类型”中找到“粘合强度测试”3.3、用瓦楞纸板剥离强度试验架插入所需插针。
（高瓦楞用直径3mm的插针，上插针<短针>4根，下插针<长针>5根，低瓦楞用直径2mm的插针，上插针<短针>6根，下插针<长针>7根）3.4将插有插针的试样水平放在下插针架的中心位置，下插针头部台阶面靠下插针架对应位置，其中一根上插针应落入定位用的圆弧槽内，将上插针头部台阶面靠拢上插针架外侧面。
边压强度试验操作指导书
标准要求
边压强度≥7500N/m
测试环境
环境温度
23±2℃
环境湿度
60%-70%
实验步骤图示：
1.将处理之后的试样裁取成实验样本
2.设置编号、设置边压强度
3.使用导块使试样垂直于压板
4.测试并记录数据
编制（日期）
审核（日期）
标准化（日期）
批准（日期）
实验步骤：
1.用边压取样器取样，尺寸要求为：25±0.5mm，长度100±0.5mm。
2.打开压缩强度测试仪的电源。
3.设置编号。
4.设置设备移动速度为（12.5±2.5）mm/min。
5.用两块导块支持试样，使试样垂直于压板。
6.开启设备，并记录实验数据。如有必要，可按打印键将结果打印出来。
检测工具设备
边压实验操作指导书
适用部件
瓦楞纸、纸板、纸箱
文件编号
（Q/CNBD08-PCR-03）A1
试验名称
边压强度试验
实验方法与步骤
参考/T450-2002、GB10739
实验准备：
1.切取10个宽度≤250mm的试样，正反面各5块。
2.依国标规定在湿度10%～35%，温度不高于40℃环境下放置24h。
纸箱边压强度测试操作规程
版次：A-1
页码：1/2
1.目的
本规程制定了纸板的边压强度测试方法。
2.范围
本规程适用于本公司纸板的边压强度测试工序。
3.参考文件
3.1 OP-015制程检验控制程序
3.2 WI-QC-002纸板检验操作规程
3.3 WI-QC-006试样采取操作规程
3.4 GB/T 6546-1998纸板边压强度的测定法
以10个测试数据取其算术平均值。
7．质量记录
7.1纸板测试报告
8．附录
8.1 GB/T 6546-1998纸板边压强度的测定法
8.2微电脑环（边）压强度试验机操作说明书
8.3边压强度试样裁切机操作说明书
8.4试样裁切机操作说明书
3.5微电脑环（边）压强度试验机操作说明书
3.6边压试样裁切机操作说明书
3.7试样裁切机操作说明书
4.职责
4.1品质部主管
负责此文件的推行与维护。
ห้องสมุดไป่ตู้4.2测试员
负责按此文件执行纸板的边压强度测试。
5.检验工具
微电脑环（边）压强度试验机、边压试验夹具、试样裁切机、边压试样裁切机。
6.程序及要求
6.1取样
6.2.4度验完成后，机台自动将螺杆反方向移回定位处，取出试料，并记录测试数据。
6.3结果表示
文件名称：边压强度测试操作规程
版次：A-1
页码：2/2
边压强度以N/m, kgf/cm, lbs/in进行表示。
1 lbs/in =175.01 N/m 1 kgf/cm =9.8 N/m 1K N/m=5.714 lbs/in
应根WI-QC-006试样采取操作规程进行采取处理，并用试样裁切机及边压试样裁切机以坑纹横方向按长为100mm，宽为60mm，两宽垂直平分线各切入25mm深度的角（约90度）的试样10张。
纸箱强度常规试验规范1
纸箱强度常规试验规范1.0 目的为了确保上线使用的来料满足规定质量要求，杜绝不合格的来料上线使用；2.0 适用范围纸箱强度试验的标准要求和方法3.0 职责3.1 IQC 试验员职责3.1.1 负责对属于可焊性试验的试验项目任务，按照试验规范及检验流程进行随机抽样并实施试验，及时做好试验记录及标识，并保证其真实、准确；3.1.2 负责按规定要求进行试验的物料返还以及适量保留不合格品； 3.1.3 负责按试验流程要求正确出具产品试验不合格记录； 3.2 IQC 主管职责3.2.1 负责对试验员所出具产品试验不合格报告和不合格品，按试收规范和更改要求进判定或审核；4.0 业务程序4.1 纸板物理性能强度要求： 4.1.1 CRT 纸板物理性能项目 指标 机型 耐破强度 （KPa ） 边压强度 （N/m ） 戳穿强度 (J) 抗压强度(N) 吸水值 (g/㎡) 14″（12-19Kg ） ≥1400 ≥6000 9.5 ≥5000 常温≤48 干燥≤6521″(20-29Kg) ≥1600 ≥7500 11 ≥550025″-29(30-55Kg)≥1800≥900014 25″≥6500 29″≥7000 32″(55Kg 以上) ≥2200 ≥10500 144.1.2 LCD 纸板物理性能项目 指标 机型 耐破强度 （KPa ） 边压强度 （N/m ） 戳穿强度 (J) 抗压强度 (N) 吸水值 (g/㎡)15″17″ ≥1400 ≥6000 10 ≥5000 常温≤48干燥≤6520″23″≥1600 ≥7500 11≥550026″27″32″≥1800 ≥9000 14 ≥700037″以上 ≥1800 ≥11000 15 / 4.1.3 瓦楞纸板防潮性能要求①、将纸条试样在温度为40℃±3℃，相对湿度80％-90％的恒温恒湿箱中保持八小时后，其各项物理性能指标应达到上表要求值的90％以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件名称:边压强度测试操作规
程
版次：A-1页码：1/2 1. 目的
本规程制定了纸板的边压强度测试
方法。
2. 范围
本规程适用于本公司纸板的边压强
度测试工序。
3. 参考文件
3.1 OP-015 制程检验控制程序
3.2 WI-QC-002 纸板检验操作规
程
3.3 WI-QC-006 试样采取操作规程
3.4 GB/T 6546-1998 纸板边压强度的测定法
3.5微电脑环（边）压强度试验机操作说明书
3.6边压试样裁切机操作说明书
3.7试样裁切机操作说明书
4.职责
4.1品质部主管
负责此文件的推行与维护。
4.2测试员
负责按此文件执行纸板的边压强度测试。
5.检验工具
微电脑环（边）压强度试验机、边压试验夹具、试样裁切机、边压试样裁切机。
6.程序及要求
6.1取样
应根WI-QC-006试样采取操作规程进行采取处理，并用试样裁切机及边压试样裁切机以坑纹横方向按长为100mm，宽为60mm，两宽垂直平分线各切入25mm深度
的角（约90度）的试样10张。
6.2测试
6.2.1接入电源，将试样固定于夹具（压盘）上，
6.2.2将显示器之数字归零。
6.2.3启动控制开关，，压盘均匀向下移动，直至试样边缘压溃时，显示最大抗力值，并立即停机。
6.2.4度验完成后，机台自动将螺杆反方向移回定位处，取出试料，并记录测试数据。
6.3结果表示
文件名称：边压强度测试操作
规程
版次：A-1页码：2/2边压强度以N/m, kgf/cm,
lbs/in进行表示。
1 lbs/in =175.01 N/m 1
kgf/cm =9.8 N/m 1K
N/m=5.714 lbs/in
以10个测试数据取其算术
平均值。
7．质量记录
7.1纸板测试报告
8．附录
8.1 GB/T 6546-1998 纸板边压强
度的测定法
8.2微电脑环（边）压强度试验机操作说明书
8.3边压强度试样裁切机操作说明书
8.4试样裁切机操作说明书。
