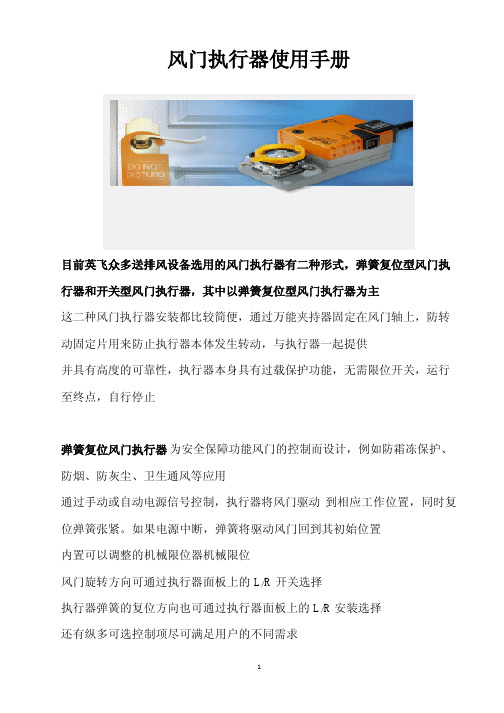

风阀执行器使用手册
风门执行器使用手册目前英飞众多送排风设备选用的风门执行器有二种形式，弹簧复位型风门执行器和开关型风门执行器，其中以弹簧复位型风门执行器为主这二种风门执行器安装都比较简便，通过万能夹持器固定在风门轴上，防转动固定片用来防止执行器本体发生转动，与执行器一起提供并具有高度的可靠性，执行器本身具有过载保护功能，无需限位开关，运行至终点，自行停止弹簧复位风门执行器为安全保障功能风门的控制而设计，例如防霜冻保护、防烟、防灰尘、卫生通风等应用通过手动或自动电源信号控制，执行器将风门驱动到相应工作位置，同时复位弹簧张紧。
如果电源中断，弹簧将驱动风门回到其初始位置内置可以调整的机械限位器机械限位风门旋转方向可通过执行器面板上的L/R开关选择执行器弹簧的复位方向也可通过执行器面板上的L/R安装选择还有纵多可选控制项尽可满足用户的不同需求1配置显示风门开启信号反馈电子动作装置，与其他相关设备达成连锁控制 2配置应用于风门的连续比例调节控制装置，通过来自控制器或电位器的2-10VDC 信号、4-20mA 的电流信号或其他电源信号来调节控制风门的开关比例，或用2-10VDC 反馈信号显示风门位置 弹簧复位风门执行器运行标准参数：额定电压：AC220V/50HZ/1PH ，AC24V/50HZ/1PH ，DC2450HZ/1PH 等可选 扭矩：马达 最小4Nm(额定电压), 弹簧 最小4Nm 运行噪音：马达 最大50dBA, 弹簧 最大62dBA 保护等级：IP54使用环境温度：-300C~500C 非工作温度：-400C~800C 位置指示：机械指示器 最长服务期：60000次一般弹簧复位风门执行器内部控制图AC220V （可选电源）弹簧复位型风门执行器，标准电源AC220V/1PH/50HZ ，可选电源AC24V 、DC24V信号反馈装置非标准配置，订货时可选配；信号反馈：＞50或≥850开关型风门执行器开关型风门执行器除各项应用要求、性能基本与弹簧复位型相差无几外，还具有简便的检测功能，按住执行器上特有的手动按钮，执行器内的齿轮就会脱开，按住手动按钮不放时，就可对风门进行手动开关操作（切勿带电操作）此形式执行器开启和关闭都需要手动或自动的电源信号才可完成开关动作 额定电压：AC220V/50HZ/1PH ，AC24V/50HZ/1PH ，DC2450HZ/1PH 等可 扭矩：最小8Nm(额定电压) 运行噪音：最大45dBA 保护等级：IP54使用环境温度：-300C~500C 非工作温度：-400C~800C 位置指示：0~10（0=停止）一般开关型风门执行器内部控制图附件1/2：弹簧复位型风门执行器与风机连锁控制原理图AC220V 可选电源信号反馈：＞50或≥850信号反馈装置非标准配置，订货时可选配， 开关风门执行器，标准电源AC220V/1PH/50HZ ，可选电源AC24V 、DC24V 时可选配；注：KA1、KA2为时间继电器，ZX为风门执行器线圈，时间继电器用于风门执行器ZX开启的是“常开、瞬间闭合触点”时间继电器用于风机开启的是“常开、延时闭合触点”注：KA1为时间继电器，ZX为风门执行器线圈，时间继电器用于风门执行器ZX开启的是“常开、瞬间闭合触点”时间继电器用于风机开启的是“常开、延时闭合触点”。
空调风门执行器电机参数
汽车空调系统应用越来越广泛，成为汽车乘坐舒适性的重要组成部分，它可以对车内空气的温度、湿度、清洁度、风量和风向等进行调节，保证在各种外界气候和条件下使乘客处于一个舒适的空气环境中、作为汽车关空调系统的重要组成部分，执行器是执行空调ECU指令的末端执行机构，其中步进电机是非常重要的结构。
执行器是汽车空调的必要部件，其主要用于控制不同汽车空调风门的开启或关闭，执行器连接汽车驾驶室内部的空调风向选择旋钮，通过执行器的核心部件电机的旋转，联动拨杆，再联动风门，进而完成不同风门的开启或关闭。
空调风门执行器电机是一种应用在汽车空调风门调节执行器电机，具有减速、传动功能，主要传动结构由驱动电机、齿轮箱集成制造而成；驱动电机可采用直流无刷电机、直流有刷电机、步进电机、空心杯电机，齿轮箱可采用行星齿轮箱、圆柱齿轮箱、蜗轮齿轮箱、平行齿轮箱、定制开发齿轮箱。
输出功率在50W以下，直径规格在38mm以内，电压在24V 以内的小功率微型驱动减速电机，减速比，输出扭矩，电压，电流，规格，材质，电机类型，齿轮箱结构等技术参数是按需定制开发。
空调风门执行器电机参数：产品名称：汽车风门控制器产品分类：汽车传动齿轮箱电压：12 V空载转速：300±10% RPM负载转速：208±10% RPM额定负载：1.1 N.m空载电流：2A产品说明：汽车风门控制器为特定客户开发设计，只作为汽车风门控制器方案展示。
定制参数、规格范围：尺寸规格系列：3.4mm、4mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、22mm、24mm、28mm、32mm、38mm；材质系列：塑胶行星齿轮箱、金属行星齿轮箱驱动电机：直流无刷电机、直流有刷电机、步进电机、空心杯电机输出力矩范围：1gf-cm至50kg-cm；减速比范围：5-1500；输出转速范围：5-2000rpm；定制开发方案：项目名称：汽车空调风门执行器项目难题：解决风门控制角度及长期使用齿轮损坏的问题解决方案：风门控制器齿轮箱的优化及产品结构的优化生产厂家深圳市兆威机电股份有限公司成立于2001年，是一家研发、生产精密传动系统及汽车精密注塑零组件的制造型企业，为客户提供传动方案设计,零件的生产与组装的定制化服务。
执行器CN7505_CN7510手册
行程调节
在调节控制模式下，当端子4提供给执行器24V电压信号时， 执行器将忽略端子3给出的信号，将50％的行程默认为最大行 程（见表3）
反馈信号
在接线正确的前提下（见图10、图11和图12），执行器通过 端子5提供其所在位置的反馈信号。
N05,N10 系列调节及浮点控制风门执行器
如表3所示：调节控制模式下，通过调节功能选择开关，导杆 的动作（”停止”、”逆时针旋转到最大角度”、”顺时针旋转到最 大角度”、”旋转到指定位置”或”在50％的行程内旋转”）将根据 端子3、端子4的不同连接而改变。
控制信号
端子3
端子4
开
开
开
24 Vac/dc
CN7510
5 VA / 2 W
控制信号 调节 浮点/开关
(0)2...10 Vdc 24 Vac/dc
环境条件 运行温度 储藏温度 相对湿度
安全指标 防护标准 保护等级 过载级别
使用寿命 全程 复位
风门连杆 圆型连杆 方型连杆 连杆长度
辅助开关（选配） 等级 触点
扭距
旋转角度
尺寸
重量
噪音
-5...+140 °F (-20...+60 °C) -22...+176 °F (-30...+80 °C) 5...95%, 无凝露
特点
• 手动调节位置 • 机械末端限位 • 可拆卸的电气连接盒 • 多种安装方向 • 可通过功能开关选择调节或浮点控制模式
技术参数
电压范围 额定电压
24 Vac/dc -15%/+20%, 50/60 Hz 24 Vac/dc, 50/60 Hz
汽车风门执行器的工作原理
汽车风门执行器的工作原理
汽车风门执行器是负责控制汽车空调系统中的风门位置以调节空气的流向。
其工作原理主要包括以下几个步骤：
1. 传感器检测：风门执行器会接收来自空调系统中的传感器信号，这些传感器通常包括温度传感器、湿度传感器等，用于检测车内空气质量和所需的温度设定值。
2. 控制信号接收：根据传感器的检测结果，风门执行器会接收来自汽车空调控制模块的控制信号，该信号通常是以电流或电压形式进行传输。
3. 电机驱动：风门执行器内部将接收到的控制信号转化为电能，通过内部装配的电机驱动装置，控制风门的开闭或位置调节。
电机将接收到的电能转化为机械能，使风门执行器能够移动。
4. 位置反馈：风门执行器中通常还会装配位置传感器，用于监测风门的实时位置。
这些传感器将风门的位置信息反馈给控制模块，控制模块可以根据反馈信息进行动态调节和控制。
5. 调节控制：根据传感器反馈和控制信号，风门执行器不断调整风门的位置，以达到预设的空调设定温度、风速等要求。
通过以上步骤，汽车风门执行器可以准确地控制风门的位置，实现车内空气流向、温度和湿度的调节，提供更加舒适和适宜的驾驶环境。
honeywell风门执行器技术参数
目录：非弹簧复位型风门驱动器 (2)非弹簧复位型风门驱动器(5/10NM) (2)非弹簧复位型风门驱动器(20NM/34NM) (4)弹簧复位型风门驱动器 (6)弹簧复位型风门驱动器(5/10/20NM) (6)非弹簧复位型风门驱动器非弹簧复位型风门驱动器5/10NM）应用CN系列风门执行器适用于电动风门控制，并可作为球阀的执行器，广泛应用于HVAC领域。
特点＞自动调整轴杆中心位置＞入口护套使连接更为方便＞带手动离合按钮，可用于手动调节＞机械末端限位＞现场安装辅助开关＞静音工作，一米处35dB＞可预先接线＞旋转方向可选＞多种安装方向＞机械位置指示＞堵转扭矩过载保护＞符合UL和CE认证技术规格＞电压：24V/230V,50/60Hz （具体供电请参考附表）＞工作温度：-20 (60)＞相对湿度：5-・90%，不结霜＞风门连杆：圆型连杆：8…16mm＞方型连杆：6…13mm＞连杆长度：最小41mm＞防护等级：IP54＞使用寿命：全程60,000次＞重复定位：150万次＞重量：450g选型说明非弹簧复位型风门驱动器20NM/34NM）应用CN系列风门执行器适用于电动风门控制，并可作为球阀的执行器，广泛应用于HVAC领域。
特点＞自动调整轴杆中心位置＞入口护套使连接更为方便＞手动调节位置＞机械末端限位＞现场安装辅助开关＞静音工作，一米处40dB＞可预先接线＞旋转方向可选＞多种安装方向＞机械位置指示技术规格＞电压：24V/230V,50/60Hz （具体供电请参考附表）＞工作温度：-20 (60)＞相对湿度：5-・90%，不结霜＞风门连杆：圆型连杆：10…27mm＞方型连杆：10…18mm＞连杆长度：最小22mm＞防护等级：IP54＞使用寿命：全程60,000次＞重复定位：150万次＞重量：1.4Kg选型说明弹簧复位型风门驱动器弹簧复位型风门驱动器5/10/20NM）应用CS系列风门执行器适用于电动风门控制，并可作为球阀的执行器，广泛应用于HVAC领域。
锅炉风门执行器的调节规定
风门执行器的调节规定
为了规范执行器调节方法一致，避免因操作不当而发生事故，车间特作以下规定：
1、在以下中风门执行器调节开度不能超过100%，只能开到98%，避免执行器卡死。
2、加减风量要平稳，每一次调节不能超过5%,避免连续操作导致执行器失灵。
危害：执行器开度到100%时会出现卡死，处理不及时会造成锅炉熄火、结焦事故发生，影响后工段生产。
从即日开始，凡是风机带执行器调节开度到100%的记一点，纳入班组绩效、个人绩效评比，凡是一次不按规定执行检查的考核主操-30元，班长连带-20元，扣班组绩效、个人绩效分-1分。
锅炉车间
2012-9-13。
风门执行器
深圳市中航电脑智能系统有限公司
CATIC仪表DA系列风门执行器
技术参数：
力矩：5 Nm/10 Nm/20 Nm
正反作用：旋转正反作用旋钮进行切换
位置指示：机械指示
手动操作：按下手动操作按钮进行操作
防护等级：IP65（IP54-DA05）
旋转角度：95°
电源：24VAC/DC：19.2~28.8V AC/DC；
功耗：动作3W，保持1W；
防护等级：III-安全低压；
110~220VAC：95~265V，50/60Hz
功耗：动作3.5W，保持1W；
防护等级：II-完全绝缘；
控制信号：on/off,3pos；0~10VDC(输入阻抗250KΩ)；4~20 mA (输入阻抗200Ω)
反馈信号：SPDT/250V,3A；0~10VDC(最大输出1mA)；4~20mA(最大负载500Ω)
接线电缆：1m长，3 x 0.75mm²或4 x 0.5mm²
工作模式：EN60730-1类型1
环境温度：-30～+50℃
储存温度：-40～+80℃
温度范围：95%相对湿度，无结露(EN60730-1)
认证：CE
连接轴尺寸范围：
安装方式及系统气流状况等因素计算驱动风门所需的扭矩。
SIEMENS 风阀执行器 GDB.1 GLB.1 GSF.1 说明书
CM2N4634Cn 西门子楼宇科技 暖通空调产品4634OpenAir TM风阀执行器GDB...1GLB...1GSF (1)角行程， AC 24 V / AC 230 V用于三位浮点和调节控制的电子式电机驱动的执行器用于三位浮点和调节控制的电子式电机驱动的执行器，，标称扭矩 5 Nm (GBB) 、 10Nm (GIB) 或 2Nm （GSF)，自定心轴接头自定心轴接头，，0...90° 之间的机械可调节范围之间的机械可调节范围，，预接 0.9 m 长 接线电缆接线电缆。
根据根据辅助辅助辅助功能不同功能不同功能不同，，有多种有多种型号型号型号可选可选可选。
可选可选辅助辅助辅助功能包括功能包括功能包括：：定位信号定位信号的的偏移量与范围可调、阀位指示器阀位指示器、、反馈电位计反馈电位计、、旋转角度范围自适应以及转角度范围自适应以及可调辅助开关可调辅助开关可调辅助开关。
此技术资料提供这些执行器的简要概述。
有关详细说明以及安全、工程注意事项、安装和试运行的信息，请参见基本文档 Z4634。
用途• 适用于风阀面积最大可为 0.8m 2 (GDB)、 1.5m 2 (GLB)或0.3m 2 (GSF...1)，取决于具体摩擦情况。
• 适合与风阀或风门的调节控制器 (DC 0...10 V) 或三位控制器配合使用。
备注2/4GDB…/GLB… 131.1E 132.1E136.1E331.1E332.1E336.1E161.1E 163.1E 164.1E166.1EGSF…161.1E控制类型三位浮点 调节控制 工作电压AC 24 V X X X X X X X 工作电压AC 230 V X X X 控制信号YDC 0...10 VX X DC 0...35 V 具有特性功能 Uo, ∆U X X 阀位指示器U = DC 0...10 V X X X X 1 k Ω反馈电位计 X X 旋转角度范围自适应 X X X X 辅助开关（双） X X X X 旋转方向开关XXXX功能类型 GDB.3..1 / GLB.3..1GDB16..1 / GLB16..1 / GSF16..1控制类型三位浮点调节控制具有可调节特性功能的控制信号Y = DC 0...35 V 条件偏移 Uo = 0...5 V 范围 ∆U = 2...30 V顺时针或逆时针方向取决于...旋转方向 …控制类型。
风门执行器技术规范
一、技术规范1 总则1.1 本技术规范书适用于对于xxxx煤粉管道风门执行器。
它包括功能设计、设备配置、系统性能、安装指导和调试等方面的技术要求。
1.2 投标人必须具有该设备销售、指导安装与现场调试的能力。
提供的设备应在相应工程或相似条件下用于2台600MW及以上机组运行，且运行超过两年，已证明安全可靠的，须提供有效的业绩证明文件（包括合同封面页和签字页，用户证明文件等）及买方联系人电话及地址。
1.3 本技术规范书提出的是最低限度的要求，并未对所有技术细节作出规定。
也未完全引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和有关工业标准要求，经过实践的代表当今技术的优质产品及其相应服务。
本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。
招标方有权提出因规范标准和规程发生变化而产生的一些补充要求。
1.4 投标方提供的投标书及合同规定的文件，包括图纸、计算、说明、使用手册等，均使用国际单位制(SI)。
所有文件、工程图纸及相互通讯，均使用中文。
不论在合同谈判及签约后的工程建设期间，中文是主要的工作语言。
1.5 本工程烟风煤粉管道风门执行器采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方保证招标方不承担有关设备专利的一切责任。
1.7 投标方应配合烟风煤粉管道风门完成与风门的接口设计并负责提供与风门连接的所有完整的连接件，保证与风门正常连接和使用。
1.8 投标方对烟风煤粉管道风门执行器负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得招标方的认可。
1.9 招标方在设计过程中对于投标方供货清单的确认，并不代表招标方将为烟风煤粉管道风门执行器的设计承担责任，投标方应完全保证所供烟风煤粉管道风门执行器的安全可靠性、合理性、完整性和优良性。
无论是否经过招标方确认，投标方都应无条件对设备中的缺陷、不足和与合同不符的地方进行修改、补充或更换，而不增加任何费用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
快速风门执行器
系列
旧型号
LMQ.. LMQU24
LMQU24-SR
NMQ.. NMQU24
NMQU24-SR
新型号 LMQ24A LMQ24A-SR NMQ24A NMQ24A-SR
机械式自复位风门执行器
系列
旧型号
新型号
NFA.. NFU
NFA
NFU-S2
NFA-S2
NFU24-SR
NF24A-SR
开关型最大50dB(A) 调节型及三态型最大35dB(A)
开关型最大50dB(A) 调节型及三态型最大30dB(A)
62dB(A)
电缆 1m
L/R安装选择
最大95°，可通过机械限位装置调节
机械指示器
IP42
IP54
CE 遵循 2004/108/EC
CE 遵循 2006/95/EC
-30...+50°C
16
NFA
55
17
NFA-S2
56
18
NF24A-SR
57
19
机械式自复位风门执行器, 20Nm
20
SFA
58
SFA-S2
59
21
SF24A-SR
60
22
机械式自复位风门执行器, 30Nm
23
EF24A-S2
61
24
EF24A-SR
62
25
EF230A-S2
63
26
电子式自复位风门执行器, 40Nm
LF230-S
LF24-3
TF24-SR
LF24-SR
开关型75s；调节型 / 三态型 150s 25s @ -20...+50°C / 最大60s @ -30°C
开关型 40-75s；调节型 / 三态型 150s 25s @ -20...+50°C / 最大60s @ -30°C
6...12mm
8...16mm
风门执行器产品介绍
通用风门执行器
开关型, 三态型 AC/DC 24V 50/60Hz 内置辅助反馈开关 1 SPDT AC 100...240V 50/60Hz 内置辅助反馈开关 1 SPDT 调节型 控制信号 DC (0)2...10V, 反馈信号 DC 2...10V AC/DC 24V 50/60Hz AC 100...240V 50/60Hz 运行时间 轴径 噪音等级 手动操作 接线方式 旋转方向 旋转角度 位置指示 电气防护等级 EMC LVD*** 环境温度 非运行环境温度 湿度
4Nm LMQ..
LMQ24A
8Nm NMQ..
NMQ24A
16Nm SMQ..
SMQ24A
8Nm NMD..
16Nm SMD..
NMD230A
SMD230A
LMQ24A-SR NMQ24A-SR SMQ24A-SR
2.5s
4s
7s
20s
20s
8…26.7mm
12…25.2mm
8…26.7mm 10...20mm
LMU230SR
LMU230-T
LMU72
NM..
NMU24
新型号 CM24-L/CM24-R CM24-SR-R CM24-T-L/CM24-T-R CM230-L/CM230-R LM24A LM24A-F LM24A-S LM24A-SR LM24A-T LM230A LM230A-F LM230A-S LM230ASR LM230A-T LM72A NM24A
风门执行器
产品技术资料
第8.0版
Belimo China
目录
新旧型号对照表 风门执行器标准型号说明 风门执行器产品介绍 通用风门执行器, 2Nm CM24-L/-R CM24-SR-R CM24-T-L/-R CM230-L/-R 通用风门执行器, 5Nm LM24A LM24A-S LM24A-F LM24A-SR LM24A-TP LM230A LM230A-S LM230A-F LM230ASR 通用风门执行器, 10Nm NM24A NM24A-S NM24A-SR NM24A-TP NM230A NM230A-S NM230ASR 通用风门执行器, 20Nm SM24A SM24A-S SM24A-SR SM230A SM230A-S SM230ASR 通用风门执行器, 40Nm GM24A GM24A-SR GM230A 快速风门执行器, 4Nm LMQ24A LMQ24A-SR 快速风门执行器, 8Nm NMQ24A NMQ24A-SR NMD230A 快速风门执行器, 16Nm SMQ24A SMQ24A-SR SMD230A
5...95%相对湿度，无结露
* 仅限开关型，无三态控制功能。 ** CM24-SR-R: 右侧安装型号，如有需要，可提供左侧安装型号。 *** 适用于230V型。
5
V8.0. 10.2014 • 资料如有改动，恕不另行通知
风门执行器产品介绍
机械式自复位风门执行器
开关型 AC/DC 24V 50/60Hz 内置辅助反馈开关 1 SPDT AC 230V 50/60Hz AC 100...240V 50/60Hz 内置辅助反馈开关 1 SPDT 三态型 AC/DC 24V 50/60Hz AC 24V 调节型 控制信号 DC (0)2...10V, 反馈信号 DC 2...10V AC/DC 24V 50/60Hz 运行时间 -电机
最大45dB(A)
磁片接触U型区
按下手动操作钮，执行器齿轮机构解锁，此时可手动转动风轴
电缆 1m (-TP: 接线端子)
开关选择
最大95°，可通过机械限位装置调节
机械指示器
IP54 (-TP: IP20)
CE 遵循 2004/108/EC
CE 遵循 2006/95/EC
-30...+50°C
-40...+80°C
3
风门执行器标准型号说明
非自复位型产品名称说明
扭矩 40Nm 20Nm 10Nm 5Nm 2Nm 通用型
电源 AC/DC 24V AC 100...240V (AC 230V 仅限于机械式自复位执行器) 全球产品统一编码
功能 开关型、三态 DC (0)2-10V控制 内置辅助开关 方轴紧固型 螺钉接线端子
44
流状况等因素计算驱动风门所需要的扭矩。
V8.0. 10.2014 • 资料如有改动，恕不另行通知
通用风门执行器
系列
旧型号
CM..
CMU24
CMU24-SR-R
CMU24-T
CMU230
LM..
LMU24
LMU24-F
LMU24-S
LMU24-SR
LMU24-T
LMU230
LMU230-F
LMU230-S
5...95%相对湿度，无结露
通用风门执行器
开关型 AC 24V 50/60Hz, DC 24V AC 100...240V, 50/60Hz 调节型 控制信号 DC (0)2…10V, 反馈信号 DC 2…10V AC 24V 50/60Hz, DC 24V 运行时间 轴径 噪音等级 手动操作 接线方式 旋转方向 旋转角度 位置指示 电气防护等级 EMC LVD*** 环境温度 非运行环境温度 湿度
GM24A* GM230A*
CM24-SR-R**
LM24A-SR NM24A-SR SM24A-SR GM24A-SR
LM230ASR NM230ASR SM230ASR
75s
150s
6...12.7mm
6...20mm 8...26.7mm 10...20mm 12...26.7mm
最大35dB(A)
2
3
机械式自复位风门执行器, 2.5Nm
4
TF24
45
5
TF24-S
46
TF24-3
47
8
TF24-SR
48
9
TF230
49
10
TF230-S
50
11
机械式自复位风门执行器, 4Nm
LF24(-S)
51
12
LF24-3
52
13
LF24-SR
53
14
LF230(-S)
15
机械式自复位风门执行器, 10Nm
27
GK24A-1
64
GK24A-MF
65
28
安装指南
66
29
通用风门执行器接线图
80
30
机械式自复位型执行器接线图
82
31
电子式自复位型执行器接线图
85
32
辅助开关调节指示
86
33
执行器电子配件一览表
87
执行器机械配件一览表
88
34
35
36 说明：
37
风门执行器的使用：
38
··本手册内的执行器专为暖通系统内的风门控制而设计；
-弹簧复位 轴径 噪音等级 -电机
-弹簧复位 接线方式 旋转方向 旋转角度 位置指示 电气防护等级 EMC LVD* 环境温度 非运行环境温度 湿度
* 适用于230V型。
2.5Nm TF..
TF24 TF24-S
TF230 TF230-S
TF24-3
4Nm LF..
LF24 LF24-S LF230
新型号 SMQ24A SMQ24A-SR SMD230A
系列 EF..
旧型号 EFU24-S2 EFU24-SR EFU230-S2
新型号 EF24A-S2 EF24A-SR EF230A-S2
系列 GK..
