主变压器技术要求规范书
35kV油浸式主变压器技术规范
XXXX 工程35kV油浸式电力变压器技术规范书广西电网公司2005年10月目录1.总则2.使用条件3.技术要求4.技术参数5.供货范围6. 质量保证和试验7.供方在投标时应提供的资料和参数8.技术资料和图纸交付进度9.技术服务与设计联络1.总则1.1本规范书适用于35kV油浸式电力变压器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-1985 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-1985 电力变压器第5部分承受短路的能力GB 2536-1990 变压器油GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 6451-1999 三相油浸式电力变压器技术参数和要求GB/T 4109-1999 高压套管技术条件GB/T 15164-1994 油浸式电力变压器负载导则GB 7328-1987 变压器和电抗器的声级测定GB 7354-1987 局部放电测量GB 50150-1991 电气装置安装工程电气设备交接试验标准DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 596-1996 电力设备预防性试验规程DL/T 572-1995 电力变压器运行规程JB/T 10088-1999 6～220kV变压器声级1.6本设备技术规范书未尽事宜，由需供双方协商确定。
主变压器的技术规范
主变压器的技术规范1 技术条件1.1设备的主要参数1.1.1 型式: 户外、三相、双圈绕组、油浸风冷变压器。
1.1.2 额定容量在绕组平均温升≤62.0K时连续额定容量：180MVA1.1.3 绕组额定电压⾼压: 242 2X2.5% kV，低压: 15.75 kV调压⽅式：⽆载调压调压位置：中性点1.1.4 额定频率: 50Hz1.1.5 联接组别标号：YN，d111.1.6 中性点接地⽅式: 低阻接地1.1.7 短路阻抗(以⾼压绕组额定容量为基准)：14% (允许偏差－5 %)4.1.9 套管b. 瓷套颜⾊：褐⾊c. 套管最⼩爬电距离：3.1cm/kV⾼压7812 mm, 低压558mm, ⾼压中性点3751 mm，d. 伞裙的宽度、伞间距符合IEC60815之规定。
e. 套管的试验和其他的性能要求符合IEC60137规定。
4.1.10 套管电流互感器a.变压器线圈温度测量使⽤的套管电流互感器，需由卖⽅单独提供，上述表格不包含此电流互感器。
b. 套管电流互感器符合GB1208、GB16847现⾏标准的规定。
c. 电流互感器最终参数在设计联络会上确定,零序CT根据核算后的套管长度确定是否增加⼀只CT。
4.2性能要求4.2.1 连续额定容量时的温升(周围环境温度40℃):a. 顶层油 52.0Kb. 绕组平均稳升62.0Kc. 油箱、铁⼼和⾦属结构件 77.0 K1.2.2 效率和损耗:在额定电压、额定频率、额定容量和功率因数为1时的效率不低于：99.68%。
效率=(1-损耗/容量)×100%，其中损耗=负载损耗(75℃)＋空载损耗。
c. 空载损耗额定电压和额定频率时空载损耗保证值：不⼤于 110 kW。
额定频率、110%额定电压的空载损耗：不⼤于 165 kW1.2.3 耐受电压试验:a. 试验电压值: 见4.1.8和4.1.9。
b. 套管供货套管(不包括备品)装在变压器本体上随变压器进⾏试验，并提供tgδ的实测结果。
220kV主变压器技术规范书
工程编号：22-F212S国电吉林江南热电厂2X300MW机组新建工程主变压器技术规范书编制单位：吉林省电力勘测设计院2 0 0 8 年 5月长春目次1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 招标方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验10. 包装、运输和储存1 总则1.1本设备技术规范书适用于国电吉林江南热电厂2X300MW机组新建工程主变压器，它提出了主变压器的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的已证明安全可靠的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等法律效力。
1.6本工程采用KKS标识系统。
中标后，买方将向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方应据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸及说明书)中。
1.7 本设备技术规范书未尽事宜，由买、卖双方协商确定。
2 技术要求2.1 应遵循的主要现行技术标准：2.1.1 GB1094.1、GB1094.2（2003）、GB1094.3～GB1094.5（2003）《电力变压器》2.1.2 GB/T6451，2003《三相油浸式变压器技术参数和要求》2.1.3 GB311.1～311.6《高压输变电设备的绝缘配合高电压试验技术》2.1.4 GB5582 《高压电力设备外绝缘污秽等级》2.1.5 GB/T15164 《油浸式电力变压器负载导则》2.1.6 ZBK41005 《6～220KV级变压器声级》2.1.7 GB763 《交流高压电器在长期工作时的发热》2.1.7 GB2706 《高压电器动热稳定》2.1.8 GB2536 《变压器油国家标准（新来油）》2.1.9 GB7595 《设备中变压器油指标》2.1.10 GB191 《包装贮运标志》2.1.11 JB2402 《户外、防腐电工产品油漆》2.1.12 JB/DQ-2225-87 《变压器用压力释放阀》2.1.12 其它有关的现行国家标准。
主变压器的技术规范
1 技术条件1.1设备的主要参数1.1.1 型式: 户外、三相、双圈绕组、油浸风冷变压器。
1.1.2 额定容量在绕组平均温升≤62.0K时连续额定容量：180MVA1.1.3 绕组额定电压高压: 242 2X2.5% kV，低压: 15.75 kV调压方式：无载调压调压位置：中性点1.1.4 额定频率: 50Hz1.1.5 联接组别标号：YN，d111.1.6 中性点接地方式: 低阻接地1.1.7 短路阻抗(以高压绕组额定容量为基准)：14% (允许偏差－5 %)4.1.9 套管b. 瓷套颜色：褐色c. 套管最小爬电距离：3.1cm/kV高压7812 mm, 低压558mm, 高压中性点3751 mm，d. 伞裙的宽度、伞间距符合IEC60815之规定。
e. 套管的试验和其他的性能要求符合IEC60137规定。
4.1.10 套管电流互感器a.变压器线圈温度测量使用的套管电流互感器，需由卖方单独提供，上述表格不包含此电流互感器。
b. 套管电流互感器符合GB1208、GB16847现行标准的规定。
c. 电流互感器最终参数在设计联络会上确定,零序CT根据核算后的套管长度确定是否增加一只CT。
4.2性能要求4.2.1 连续额定容量时的温升(周围环境温度40℃):a. 顶层油 52.0Kb. 绕组平均稳升62.0Kc. 油箱、铁心和金属结构件 77.0 K1.2.2 效率和损耗:在额定电压、额定频率、额定容量和功率因数为1时的效率不低于：99.68%。
效率=(1-损耗/容量)×100%，其中损耗=负载损耗(75℃)＋空载损耗。
c. 空载损耗额定电压和额定频率时空载损耗保证值：不大于 110 kW。
额定频率、110%额定电压的空载损耗：不大于 165 kW1.2.3 耐受电压试验:a. 试验电压值: 见4.1.8和4.1.9。
b. 套管供货套管(不包括备品)装在变压器本体上随变压器进行试验，并提供tgδ的实测结果。
电厂主变技术规范书
主变压器设备采购技术规范书1 总则1.1 本技术规范书适用于燃煤发电机组工程的主变压器的招标，它包括主变压器本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方保证提供符合中国国标GB、IEC和ANSI最新版本的标准和本技术规范书的优质产品。
1.3 在合同签订生效之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买方、卖方双方共同商定。
1.4 本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，以较高标准执行。
1.5 本技术规范书为订货合同的附件，与合同正文具有同等效力。
1.6 本工程采用KKS标识系统。
买方将在设计联络会时向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸和说明书)中。
1.7 招投标文件和技术澄清作为本技术规范书的有效补充。
1.8 本技术规范书未尽事宜，由买卖双方协商确定。
2 工程概况本期建设2×660MW超超临界燃煤机组，同步建设烟气脱硫装置和烟气脱硝装置，机组以发变线路组接入厂内220kV配电装置，分别以2回220kV送出线路各自接入系统220kV夏仕变和园区变。
2.1 厂址所在地本工程厂址位于长江北岸苏中地区的本市。
2.2 厂区的岩土工程条件厂址所在地区的地貌单元为长江河漫滩，厂址地区的地震基本烈度为6度。
电厂所在地区的厂址(区域)稳定性属基本稳定。
厂址区不存在压矿、采空区及具有保护价值的文物等情况。
厂址区不存在严重影响场地稳定性的不良地质作用。
厂址的建筑场地类别均为Ⅲ类。
厂址场地的环境类别为Ⅱ类。
地下水对混凝土结构和钢筋混凝土结构中钢筋无腐蚀性，对钢结构的腐蚀等级为弱。
地下水水位以上的场地土对混凝土结构及钢筋混凝土结构中钢筋一般无腐蚀性，对钢结构具有强腐蚀性。

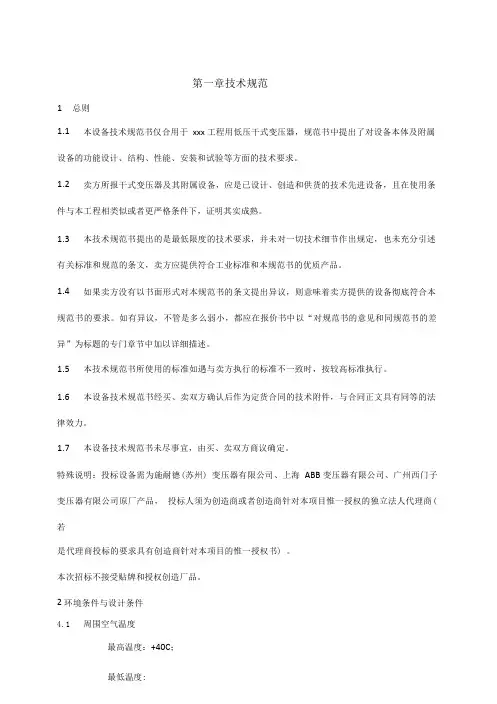

变压器技术规范书
第一章技术规范1 总则1.1 本设备技术规范书仅合用于xxx 工程用低压干式变压器，规范书中提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 卖方所报干式变压器及其附属设备，应是已设计、创造和供货的技术先进设备，且在使用条件与本工程相类似或者更严格条件下，证明其实成熟。
1.3 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。
1.4 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备彻底符合本规范书的要求。
如有异议，不管是多么弱小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.5 本技术规范书所使用的标准如遇与卖方执行的标准不一致时，按较高标准执行。
1.6 本设备技术规范书经买、卖双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。
1.7 本设备技术规范书未尽事宜，由买、卖双方商议确定。
特殊说明：投标设备需为施耐德(苏州) 变压器有限公司、上海ABB 变压器有限公司、广州西门子变压器有限公司原厂产品，投标人须为创造商或者创造商针对本项目惟一授权的独立法人代理商(若是代理商投标的要求具有创造商针对本项目的惟一授权书) 。
本次招标不接受贴牌和授权创造厂品。
2 环境条件与设计条件4.1 周围空气温度最高温度：+40C；最低温度:日平均：+30C；年平均：+20C;4.2 海拔高度：小于1000 米；4.3 环境相对湿度(在25C 时)多年平均值：81%;4.4 地震烈度：Vffl 度；水平加速度：0.25g;垂直加速度：0.125g;2.5 污秽等级：IV 级(爬距：3.1cm/kV，按最高工作电压计) ；2.6 系统概况：1 系统额定电压：10kV;2 系统最高电压：12kV;3 系统额定频率：50Hz;4 系统中性点接地方式：低压中性点直接接地；2.7 安装地点：户内；3 设备规范6.1 合同设备包括卖方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或者法规的最新版本或者其修正本的要求，除非另有特殊说明，将包括在投标期内有效的任何修正和补充。
SF11-6300主变压器技术要求
主变压器技术要求技术要求编号：一、设备名称：主变压器二、参考型号：SF11-6300/35/6.3三、遵循的主要技术标准规范GB 1094.1—《电力变压器第1部分总则》GB 1094.2—《电力变压器第2部分温升》GB 1094.3-《电力变压器第3部分绝缘水平和绝缘试验》GB 1094.5-《电力变压器第5部分承受短路的能力》GB 311.1-《高压输变电设备的绝缘配合》GB/T 16927.1~2- 《高电压试验技术》GB/T6451-《三相油浸式电力变压器技术参数及要求》GB10230-《有载分接开关》GB2536-《变压器油》GB/T 6451-《三相油浸式电力变压器技术参数和要求》GB 4109-《高压套管技术条件》GB 10237-《电力变压器绝缘水平和绝缘的空气间隙》GB/T 5582-《高压电力设备外绝缘污秽等级》GB/T 16434- 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T 15164—《油浸式电力变压器负载导则》GB 50150-《电气装置安装工程电气设备交接试验标准》DL/T 596-《电力设备预防性试验规程》DL/T 572-《电力变压器运行规程》注：以上标准均执行最新版本。
四、配套设备情况：五、使用环境条件：1、海拔高度：≤1000m2、最大风速： 35m/s3、最高相对温度： 90%（在25℃时）4、最高气温：+40℃(充分考虑温度变化时对油枕容积的需要)5、最低气温： -30℃(充分考虑温度变化时对油枕容积的需要)6、最大日温差：30℃7、履冰厚度：10mm8、最高年平均气温： 20℃9、最高日平均气温： 32℃10、日照：0.1W/cm211、耐振能力：地面水平加速度0.4g；地面垂直加速度0.2g。
二者同时作用，用设备自身共振频率进行试验，其持续时间为正弦波三个周波。
安全系数1.67以上，试验时考虑导线振动和导线张力变化影响。
12、安装点污秽等级：Ⅳ级污秽，爬电比距：31.5mm/kV。
主变压器技术规范书
主变压器技术规范书批准：审核：校核：编写：目录附件1：技术协议书附件2：供货范围附件3：技术资料及交付进度附件4：交货进度附件5：设备监造（检验）和性能验收试验附件6：技术服务和设计联络、图纸资料附件7：分包与外购附件8：大（部）件情况附件1 技术规范书1 总则1.1本设备技术规范书适用于***1×30MW生物质发电工程一台主变压器设备订货，它提出了对该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求及供货范围。
以及与安装和操作相关的系统的设计、供货、安装指导和现场试验。
1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合GB和IEC等最新版本的标准和本技术规范书要求的所有整套的优质产品。
1.3如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的设备完全符合本技术规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5供方有权威机关颁发的ISO9001认证书或等同的质量保证体系认证证书。
供方所提供的产品应在相应工程或条件下有2台运行并己超过两年，已证明安全可靠。
1.6本技术规范书将作为订货合同的附件，与合同具有同等的法律效力。
本技术规范书未尽事宜，由合同签约双方在合同谈判时协商确定。
1.7若供方所提供的投标文件前后有不一致的地方，应以更有利于设备安装运行、工程质量为原则，由需方确定。
1.9本技术规范书中涉及有关商务方面的内容，如与“商务条款”有矛盾时，以“商务条款”为准。
1.10本技术规范书中主变压器的主分接点电压以设计院的传真为准。
1.11本工程采用KKS标识系统。
卖方提供的技术资料（包括图纸）和设备应标识有KKS编码。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程110kV主变压器技术规范书目次1. 总则2. 主要标准规范3. 环境条件和工程条件4. 变压器基本技术参数5. 技术性能要求6. 设备规范表7. 供货范围8. 技术文件及交付进度9. 交货进度10. 质量保证及性能验收（监造）试验11. 技术服务与培训12. 分包与外购1 总则1.1 本设备技术规范书适用主变压器，它提出了该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合最新工业标准和本技术协议的优质产品。
1.3 本设备技术协议所使用的标准如与供方所执行的标准不一致时，按较高标准执行。
1.4 供方所提供的产品应在相应工程或条件下有1至2台运行并已超过两年，以证明安全可靠。
本设备技术协议经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
签订经济合同后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目有供需双方共同商定。
2 主要标准规范应遵循的主要现行标准GB1094 《电力变压器》GB/T6451-1995 《三相油浸式电力变压器技术参数和要求》GB311.1-1997 《高压输变电设备的绝缘配合》JB2426 《发电厂和变电所自用三相变压器技术参数和要求》GB/T15164-1994 《油浸式电力变压器负载导则》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB7328 《变压器和电抗器的声级测定》GB2536-90 《变压器油》GB1208-87 《电流互感器》GB10230 《有载分接开关》GB5275-85 《变压器、高压电器和套管的接线端子》GB7449 《电力变压器和电抗器的雷电冲击试验和操作冲击试验导则》GB156 《标准电压》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB/T16434-1996 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB191 《包装贮运标志》GB4109-88 《高压套管技术条件》GB50229 《火力发电厂与变电所设计防火规范》GB5027 《电力设备典型消防规程》GB/T13384-92 《机电产品包装通用技术条件》3 环境条件和工程条件3.1 环境条件3.1.1 周围空气温度最高温度： +40 ℃最低温度： -30 ℃3.1.2 海拔高度： 1000m3.1.3 最大风速： 35m/s3.1.4 环境相对湿度(在25℃时)最大相对湿度54%3.1.5 地震烈度： 8度水平加速度： 0.3g垂直加速度： 0.15g环境条件执行新标准（GB18306-2001）中地震动峰值加速度分区与地震基本烈度对照表。
3.1.6 污秽等级： II级3.1.7 覆冰厚度：10mm(风速不大于15m/s时)3.2 工程条件3.2.1 变电所主变压器，其电源从 110kV母线引接。
3.2.2 安装地点：杨家窑风电场110kV升压站4 变压器基本技术参数4.1 型式： 110kV三相油浸自冷式有载调压变压器。
-50000/1104.2 型号： SZ104.3 冷却方式： ONAN4.4 额定频率： 50Hz4.5 额定容量： 50000 kVA / 50000 kVA4.6 额定电压：高压侧： 110kV低压侧： 10.5kV4.7 额定电流：高压侧：230 A低压侧：2749 A4.8 额定电压变比： 110±8x1.25%/10.5kV4.9 短路阻抗： Uk%=10.5误差不允许超过以上值的±10%4.10 极性：负极性。
4.11 联接组标号： YN,d114.12 端子连接方式：高压侧： 110kV 架空线低压侧： 10kV 母线桥高压中性点：架空软导线4.13 套管相间中心距离：低压：≧500 mm高压：≧1200 mm4.14 变压器相序：面对变压器高压侧，从左到右相序高压侧为 A-B-C低压侧为 a-b-c。
4.15 绕组绝缘耐热等级：A级绕组绝缘水平：(见表4.1,考虑到海拔因素,乘以1.05修正系数)110kV中性点为有效接地4.16 变压器绕组匝间工作场强不大于2kV/mm4.17 在额定频率下，变压器在高于105％的额定电压下连续满载运行。
4.18 损耗和效率损耗负载损耗：≤183.6kW空载损耗：≤36.33kW额定空载电流： 0.3%效率：不应小于99.7%（在额定电压、额定频率、额定负载，功率因数=0.95时）。
4.19 温升限值(周围环境温度40℃)1) 绕组平均温升：65K(用电阻法测量值)2) 顶层油温升：55K(用温度传感器测量值)3) 铁芯、绕组外部的电气连接线或油箱中的结构件不超过80K4.20 过载能力变压器允许短时过载能力应满足表4.2要求(正常寿命，过载前已带满负荷、环境温度40℃)。
变压器的附件如套管、电流互感器、油箱储油柜、导线等的参数满足变压器过负荷的要求。
(2)按表4.2上述方式运行时，绕组最热点温度应低于140℃。
4.21 承受短路能力变压器能承受外部短路 40 kA(有效值)，时间为 2 s，变压器应无损伤。
并应能承受外部短路 100 kA(峰值)冲击，绕组及铁芯等没有不允许的变形和位移。
且短路后平均温度不超过250℃。
保证该变压器可继续运行。
变压器应能承受外部短路动热稳定效应而无损坏，热稳能力保证在短路电流作用下8秒内线圈平均温度不超过250℃。
供方应提供相应的计算报告。
4.22 工频电压升高时的运行持续时间电压110kV级电力变压器对于额定电压的短时工频电压升高倍数的持续时间应符合表4.3的要求。
5 技术性能要求5.1 局部放电水平在1.5倍最高相电压下，局部放电量≦100pC；变压器的局部放电测量方法按GB1094.3进行。
5.2 无线电干扰在1.1倍最高相电压时的无线电（频率1MH）干扰电压不大于500μV(试验时Z加屏蔽罩)，并在晴天夜晚无可见电晕。
5.3 噪声水平100％冷却方式下满载运行，距油箱基准发射面3M处，离地高度为变压器高度的1/2（对油箱高度低于2.5M的变压器）或1/3（对油箱高度高于2.5M的变压器）处所测得的噪音水平不大于65dB。
5.4 所有相同设计、相同额定值的变压器的电气性能应完全相同，具有互换性，且可以并列运行。
5.5 变压器的结构应有利于顺利地运输到目的地，需现场安装的附件，安装好后将能立即进入持续工作状态。
5.6 变压器及其附件的设计和组装应使振动最小，并且能承受三相短路电动力的作用。
5.7 变压器铁芯和较大金属结构零件均应通过油箱可靠接地，变压器的铁芯应通过套管从油箱上部引出可靠接地，接地处应有明显接地符号“┻”或“接地”字样。
5.8 变压器套管低压套管10kV为单套管并为垂直布置（暂定），套管电压等级取20kV。
每组套管留有10KV母线桥安装条件(如予留三脚架等)。
1) 套管绝缘水平(见表5.1)2) 套管泄漏比距：110kV套管(上海传奇)：≧25mm/kV中性点套管、10kV套管：≧31mm/kV3)套管端子的允许荷载不小于表5.2值：表5.2 变压器套管端子受力 (N)静态安全系数不小于3.5，事故状态下安全系数不小于2.5。
变压器套管端子型式和尺寸应满足GB5275标准中的有关规定。
4)套管式电流互感器的配置及规范如表5.35.9.1有载分接开关国产M型并配在线净油装置(配上海华明产品)。
绝缘水平：应满足GB10230《有载分接开关》的有关规定。
5.9.2性能要求（1）有载分接开关满足GB10230《有载分接开关》有的关规定。
（2）有载分接开关的电动机构应满足GB10230《有载分接开关》的有关规定。
（3）分接开关长期载流的触头，应能承受持续2s，40kA短路电流有效值和100kA短路冲击电流峰值而分接开关触头不熔焊、烧伤、无机械变形。
（4）有载调压开关应能满足正常运行时的频繁操作，电气寿命不低于30万次，机械寿命不低于80万次，操作时不得产生断流现象，调压开关的试验电压与接头位置都必须承受变压器在工频和冲击试验时出现的最大过电压，调压开关采用数码显示器（由变压器厂供货），可在远方显示及控制，同时留有计算机控制接口，并通过BCD码编制器和档位一对一两种方式对调压开关分接位置在计算机上进行显示，分接开关到二次设备室显示器的电缆长度约100m。
其油箱与本体油箱不得相互串漏，并应设单独的呼吸装置和瓦斯保护装置。
5.10 散热器采用片式散热器,变压器铁心接地端由器身内引出到变压器轨距下。
5.11 油箱及储油柜5.11.1 变压器油箱的结构型式为钟罩折板式，预留10kV套管向外引线用的支架(要求固定于器身上)。
油箱及储油柜应能承受50kPa压力的密封试验，其试验时间为36h，不得有渗漏和损伤。
5.11.2 油箱下部应设置供千斤顶顶起变压器的装置和水平牵引装置。
5.11.3 油箱上部应设滤油阀，下部装有足够大的事故放油阀。
阀门采用国内名牌真空碟阀产品。
5.11.4 变压器应装有气体继电器，其触点断开容量不小于66VA(交流220V)，直流有感负载时不小于15W。
为使气体易于汇集在气体继电器内，要求升高座的联管、变压器与储油柜的联管和水平面有约1.5°的升高坡度。
变压器不得有存气现象。
变压器水平放置，气体继电器能可靠动作。
气体继电器为进口防震型。
5.11.5 变压器应装有波纹膨胀式储油柜，其容积应保证在最高环境温度允许过载状态下油不溢出，在最低环境温度未投入运行时观察油位计应有油位指示。
储油柜应有注油、放油、放气和排污装置及带有油封的吸湿器。
变压器应预留加装油气体在线检测装置的接口。
避免变压器油箱内的油流出现湍流或直接冲击任何绝缘体部分。
油枕的安装位置要求安装于变压器中性点套管的对侧。
5.11.6变压器及金属附件外表面应进行防腐处理。
变压器颜色：，厂家免费提供30kg原装漆。
5.11.7变压器装有可靠的压力释放装置，经压力试验和防漏试验合格。
并加装导向装置，导向方向指向油坑，并具有信号引出接点，将接点引至端子箱。
5.12 其它附件的技术要求5.12.1 测温装置：户外两套就地显示温度装置(指针式仪表)，并具有上下限引出接点。
主变带2套温度探头（Pt100）供监控系统采集温度信号。
变压器本体上的测温装置的端子箱或就地仪表间的电缆应采用耐油、阻燃、屏蔽电缆。
气体继电器至端子箱电缆应将两组触点分别引出，不得合用一根多芯电缆。
主变本体上附端子箱一个，端子箱采用2mm厚不锈钢材质，防护等级是IP55. 端子箱内的端子排应为阻燃、防潮型，采用南京菲尼克斯端子,并应有15％的备用端子，供用户使用。
