第九章可视化建模
1994年任职于Rational公司的Grady Booch首先联合Jim Rumbaugh加盟Rational软件公司开始了统一OO方法学和工 具的历程。以融合Booch和OMT方法的UML（Unified Modeling Language）开发开始。 1995年10月UML0.8发布。1995年秋，Ivar Jacobson和他 的 Objectory 公司加盟Rational，UML中加入了OOSE方法， 使其有可能最集中地包容当今最适用的各种OO方法。 1996年，UML0.9版本发布，1997年1月，UML1.0被提交给 OMG组织，作为软件建模语言的候选， 1997年11月7日，UML1.1正式被OMG组织采纳为业界标准。 UML经历了1.2，1.3，1.4，UML2.0于2003.6.正式推出。
基本元素—类
类 名
属 性
类型
操 作
参数
基本元素—接口
接口是是操作符号和/或属性定义的集合,是未给出实 现的对象行为的描述，接口包含操作，但没有属性。 接口是通过类和组件实现。 在UML中，为实现一个接口，一个类或组件必须实现该 接口定义的操作和属性。任何给定的类或组件可以实 现零个或更多的接口，而且一个或多个的类或组件可 以实现相同的接口。
UML的适用范围
UML可以用于系统开发的不同阶段 系统分析阶段可以使用用例图来捕获用户的需求，用类 图和对象图描述系统的静态结构（概念层），用状态图、 序列图（或协作图）、活动图描述系统的动态结构； 系统设计阶段描述系统对象的接口、通信和并发性、数 据库设计等，除了使用类图（说明层）之外，仍然需要 使用状态图、序列图（或协作图）、活动图，同时需要 使用构件图和配置图； 对象设计阶段主要使用类图（实现层）和活动图。 单元测试使用实现层的类图，集成测试使用构件图和配 置图，有效性测试使用用例图。
Professor
Registrar
Student Billing System
基本元素－用例
用例是系统提供的外部可感知的功能单元，用例的目 的是定义清晰的系统行为，但不解释系统的内部结构。 用例可以与执行者关联，也可以参与其他的多种关系， 比如扩展、泛化和包含等。 用例的动态部分用交互视图来描述，比如顺序图、协 作图。 用例用椭圆来表示，用例名标在椭圆下方，用实线与 同自身通信的用户相连。
UML三剑客
Grady Booch
James Rumbaugh
Ivar Jacobson
UML的适用范围
最常用的领域是建立软件系统的模型,但它同 样可以用于描述非软件领域的系统,如机械系 统、企业机构或业务过程,以及处理复杂数据 的信息系统、具有实时要求的工业系统或工业 过程等。 UML并不是万能的，它是一种离散的建模语言， 对于特定的领域，比如：GUI、VLSI电路设计 或基于规则的人工智能，用特定的语言和工具 可能更合适。
统一建模语言UML
UML简介 UML的基本元素与概念 UML建模 过程 UML开发工具 Rational Rose 的使用 相关资源
UML的组成体系
UML语义（Semantics）
结构（Structural）模型 行为（Behavioral）模型
UML表示符（Notation）
{subset} Chair－of
committee
UML中包括9种框图
Business Use Case框图 Use Case Diagram 用例图 Class Diagram类图 Component Diagram 组件图 Deployment Diagram 部署图 Activity Diagram 活动图 Sequence Diagram 顺序图 Collaboration Diagram 协作图 State chart Diagram 状态图
UML的9种框图可又分属于5类图
用例图,包括Business use case diagram, use case diagram 静态图(Static diagram),包括类图、对象图和包图 行为图(Behavior diagram),包括状态图、活动图 交互图(Interactive diagram),包括顺序图、协作图 实现图( Implementation diagram ),包括组件图、 部署图
Finances
<<subsystem>> Credits
<<subsystem>> BankInterface
<<subsystem>> Accounts
基本元素－执行者
执行者是与系统、子系统或类交互的外部人员，进程 或事务。
在运行时，具体人员会充当系统的多个执行者，不同用户可 能会成为一个执行者。
统一建模语言UML
UML简介 UML的基本元素与概念 UML建模 过程 UML开发工具 Rational Rose 的使用 相关资源
UML 简介
UML（Unified Modeling Language）
统一建模语言（UML）是一种直观化、明确化、构 建和文档化软件系统的通用可视化建模语言。
Student
基本元素－节点
节点代表系统运行时的物理对象，节点通常拥有运算 能力，它可以容纳对象和组件实例。
Registration
Database
Library
Main Building
Dorm
基本元素－注释
注释用于解释设计的思路，便于理解。 一个好的模型应该有详尽的注释。
注释
Represents an incorporated entity
依赖指明一个元素引用另一个元素的关系(可分为类与类 之间的依赖和包与包之间的依赖）。 依赖有很多种类，比如：实现（realize）、使用、 （usage）、实例化（instantiate）、调用（call）， 派生（derive）、访问（access）、引入（import）、 友元（friend）等等。
组合了当前最好的面向对象软件建模方法
Booch 方法 Grady Booch OMT(对象建模技术） James Rumbaugh OOSE Ivar Jacobson
UML简介
UML是一种构建软件系统和文档的通用可视化建模语言。
遵循特定的规则 允许创建各种模型 并不提供开发过程
UML的实现机制
语 结 构 模 型 行 为 模 型 义 类 用例 接口 关系 交互 协作 活动 状态 表 示 符 类图 用例图 部署图 组件图 顺序图 协作图 活动图 状态图
UML的基本元素
分类： 类（Class） 接口（Interface） 子系统（Sub System） 执行者（Actor） 用例（Use Cases） 组件（Component） 结点（Node） 注释（Comment)
UML的适用范围
UML对使用它的方法提出下列要求： 支持用例驱动（use case driven） 以体系架构为中心（architecture-centric） 迭代递增式开发
最初需求与分析 设计 维护请求 更多需求与分析 测试 产品 编码
RUP中的模型
用例及用例驱动 以架构为中心 迭代和增量 可视化建模 面向对象的设计与构件实 现
可视化建模概述
软件开发过程
线性开发过程（瀑布式）
分析—设计－开发－测试－部署
高级分析
迭代式开发过程
细节分析
部署
设计
测试
开发
软件开发方法
结构化方法（Structured Methods）：
包括结构化分析，结构化设计等 通常用data flow diagram描述数据如何经过各个处 理流程 适于关系数据库设计（大量数据，数据的处理可由 数据之外的函数处理） 将数据和函数统一 适合迭代、增量(iterative, incremental)开发 例如: UML, Shlaer-Mellor等
面向对象的方法（Object-oriented Methods）：
可视化建模
人类是一种“视觉”动物，通过图形比通过文字 更容易了解事物的结构。 可视化建模是将模型中的信息用图形元素直观地 显示 可视化建模的主要目的是方便用户，开发人员， 分析人员，测试人员以及其他项目人员间的交流。 可视化建模的一个重要问题就是：用哪种图形标 注方法来表示系统的各个方面呢？
依赖类型
<<subsystem>> Application Server <<usage>> <<subsystem>> DataBase
基本元素－约束
约束可用于陈述各种非本地的关系，如关联路径上的 限制。 约束显示为括号中的文字表达式，可以是正式语言和 自然语言。
Member－of
person
关系： 关联（Association） 泛化（Generalization） 依赖（Dependency） 实现（Realization） 约束（Constraint)
基本元素—类
类是具有相同属性、操作和关系的对象集合的总称。 通常在UML中类被画成矩形。 包括三个部分：名称、属性和操作。

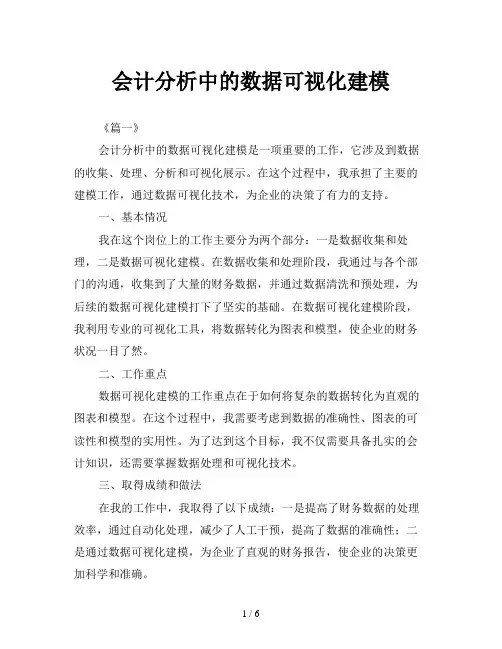

会计分析中的数据可视化建模
会计分析中的数据可视化建模《篇一》会计分析中的数据可视化建模是一项重要的工作，它涉及到数据的收集、处理、分析和可视化展示。
在这个过程中，我承担了主要的建模工作，通过数据可视化技术，为企业的决策了有力的支持。
一、基本情况我在这个岗位上的工作主要分为两个部分：一是数据收集和处理，二是数据可视化建模。
在数据收集和处理阶段，我通过与各个部门的沟通，收集到了大量的财务数据，并通过数据清洗和预处理，为后续的数据可视化建模打下了坚实的基础。
在数据可视化建模阶段，我利用专业的可视化工具，将数据转化为图表和模型，使企业的财务状况一目了然。
二、工作重点数据可视化建模的工作重点在于如何将复杂的数据转化为直观的图表和模型。
在这个过程中，我需要考虑到数据的准确性、图表的可读性和模型的实用性。
为了达到这个目标，我不仅需要具备扎实的会计知识，还需要掌握数据处理和可视化技术。
三、取得成绩和做法在我的工作中，我取得了以下成绩：一是提高了财务数据的处理效率，通过自动化处理，减少了人工干预，提高了数据的准确性；二是通过数据可视化建模，为企业了直观的财务报告，使企业的决策更加科学和准确。
为了取得这些成绩，我采取了一系列的做法：一是不断学习和掌握新的数据处理和可视化技术，二是与企业各个部门保持良好的沟通，确保数据的准确性和完整性。
四、经验教训和处理办法在工作中，我也遇到了一些经验教训。
例如，在数据处理过程中，我曾经因为对数据的不熟悉，导致处理结果出现错误。
面对这样的问题，我采取了以下处理办法：一是及时与同事和领导沟通，寻求帮助；二是加强对数据的理解和掌握，提高自己的业务水平。
五、今后的打算对于今后的工作，我计划进一步加强数据处理和可视化技术的学习和应用，提高自己在会计分析中的数据可视化建模能力。
同时，我也计划加强与同事和领导的沟通，共同为企业的发展做出更大的贡献。
回顾工作，我深感自己在数据可视化建模方面的责任重大。
我将继续努力，不断提高自己的业务水平，为企业的发展做出更大的贡献。
可视化建模的方法
可视化建模的方法可视化建模是一种通过图形、图表、图像等可视化元素来表示和呈现复杂系统、过程或概念的方法。
它是一种直观、易于理解和沟通的建模方法，能够帮助人们更好地理解和分析问题。
以下是一些与可视化建模相关的方法和参考内容。
1. 流程图：流程图是一种常见的可视化建模方法，用于表示系统或过程的流程和步骤。
可以使用不同的符号、箭头和连接线来表示不同的功能和关系。
例如，使用矩形表示处理阶段，使用箭头表示流程的方向。
流程图可以帮助人们清晰地了解系统的工作流程，并发现问题和改进的机会。
2. 数据可视化：数据可视化是一种将数据转换为图形和图像的方法，用于帮助人们更好地理解数据的特征和关系。
可以使用柱状图、折线图、饼图等不同类型的图表来表示和分析数据。
数据可视化工具如Tableau、Power BI等可以帮助用户轻松地创建和定制数据可视化图表，并提供交互性和动态性展示数据。
3. 三维建模：三维建模是一种用三维图形表示对象和场景的方法，广泛应用于建筑、工程以及电影制作等领域。
可以使用CAD软件如AutoCAD、SolidWorks等来进行三维建模，创建具有真实感的三维模型，以便更好地理解和展示设计和构想。
4. 时序图：时序图是一种用于表示系统中对象之间交互的方法，常用于软件系统的设计和分析。
时序图使用垂直的时间轴表示时间的流逝，使用实线或虚线表示对象之间的交互关系，用于展示对象的创建、销毁、消息传递等。
时序图可以帮助人们更好地理解系统的行为和交互逻辑。
5. 网络图：网络图是一种用于表示复杂系统中个体之间关系的方法，常用于社交网络分析、供应链管理等领域。
网络图使用节点和边表示个体和它们之间的关系，可以显示网络中的中心节点、关键路径等信息，帮助人们理解网络的组织结构和特征。
6. 用户故事地图：用户故事地图是一种用于理解和描述用户需求的方法，将用户需求和场景组织成一个地图。
用户故事地图可以在水平轴上表示不同的用户流程或功能，垂直轴上表示各个用户故事或需求，帮助团队更好地了解用户需求和优先级。
利用CAD进行数字化建模和可视化设计
利用CAD进行数字化建模和可视化设计数字化建模和可视化设计是近年来兴起的一种技术手段，它利用计算机辅助设计软件（CAD）进行模型的构建和设计的可视化展示。
通过CAD软件，可以将物理对象或空间场景转化为数学模型，实现对实际设计的数字化呈现和可视化操作。
本文将介绍利用CAD进行数字化建模和可视化设计的原理、方法和应用。
首先，数字化建模是将实际对象或场景转化为数学模型的过程。
通过CAD软件提供的模型构建功能，可以根据实际测量数据、制图标准或设计要求，将物体的形状、表面特征、结构等信息输入到计算机中，生成相应的数学描述，构建出模型。
这些模型可以是简单的几何体，也可以是复杂的曲面、体块或装配体。
数字化建模的关键在于准确地捕捉现实世界的物理属性和形态特征，保持模型的准确性和真实性。
其次，可视化设计是利用CAD软件进行设计结果的直观展示和操作。
通过CAD软件提供的可视化功能，可以在计算机上对模型进行渲染、着色、光照效果等处理，使模型呈现出逼真的视觉效果。
同时，CAD软件还提供了交互式操作界面，可以通过鼠标、键盘或触摸屏等设备对模型进行旋转、缩放、平移等操作，实现对设计结果的观察和调整。
可视化设计的目的在于更直观地展示设计方案，帮助设计师和用户更好地理解和评估设计效果。
数字化建模和可视化设计在各个领域都有广泛的应用。
在建筑设计领域，利用CAD软件可以对建筑物进行数字化建模和可视化设计，实现从平面布局到立体形态的快速转换，帮助设计师进行效果演示和审美评估。
在工程制造领域，利用CAD软件可以对零部件进行数字化建模和可视化设计，实现从设计图纸到产品样件的快速制造，提高生产效率和产品质量。
在城市规划领域，利用CAD软件可以对城市空间进行数字化建模和可视化设计，实现从平面规划到三维模拟的跨尺度展示，辅助决策和公众参与。
此外，数字化建模和可视化设计还广泛应用于汽车设计、航天航空、电子游戏、影视动画等领域。
总之，利用CAD进行数字化建模和可视化设计是一种有效的设计手段，它能够将实际设计转化为数字模型，并通过可视化展示和操作实现对设计方案的呈现和调整。

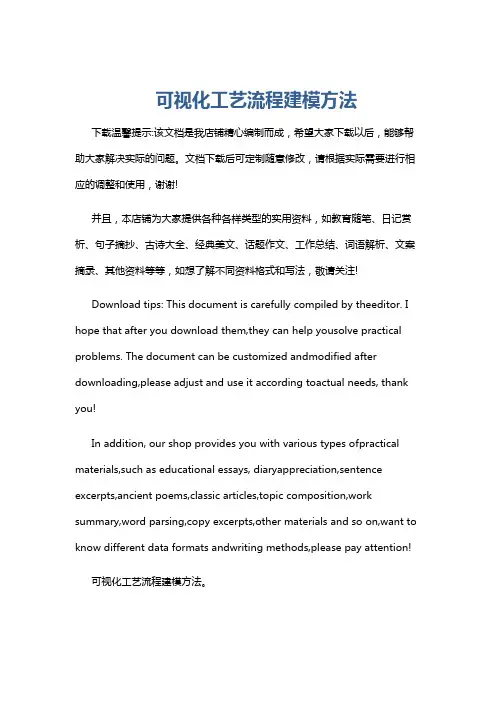

可视化工艺流程建模方法
