不同电压、容量的电容器串联或并联的等效方法
不同额定电压、不同容量的电容器串联或并联的等效方法
用额定电压相同的电容器串联或并联的等效方法比较简单、常用。
几个不同额定电压、不同容量的电容器串联或并联的等效方法是不一样的，现举例说明。
设有三个电容器C1：220µF /10V C2：100µF/25V C3：10µF/100 V
分别求出它们并联、串联的等效值。
一、并联等效方法
1.等效电容量
C并= C1 + C2 + C3
= 220µF + 100µF + 10µF/
= 330µF
2.等效耐压值
U并= U1 = 10V （取最小耐压值U1）
二、串联等效方法
1.等效电容量
1/C串 ==1/C1 + 1/C2 + 1/C3
= 1/220 + 1/100 + 1/10
= 252/2200
C串 == 2200/252
≈8 (µF)
2.等效耐压值
1）比较各电容器的Q值
Q1= C1 X U1 Q2=C2 X U2 Q3=C3 X U3
= 220 X 10 =100 X 25 =10 X 100
=2200 （C）=2500 (C) =1000（C）
Q = Q3 =1000 (C) (取最小电量值Q3)
2）求各电容器实际允许耐压值
U1（实际）= Q/C1 U2(实际) = Q/C2 U3(实际) = Q/C3
= 1000/220 = 1000/100 = 1000/10
≈4.5(V)= 10 (V) =100 (V)
3) U串=U1（实际）+ U2(实际) + U3(实际)
≈4.5 + 10 + 100
≈114.5(V)。

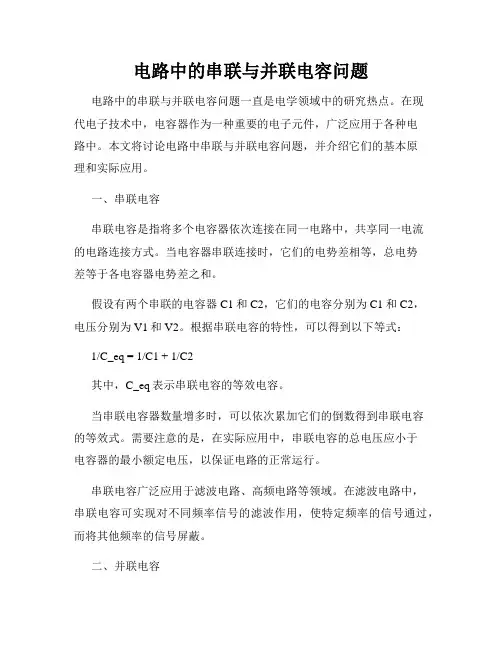

电路中的串联与并联电容问题
电路中的串联与并联电容问题电路中的串联与并联电容问题一直是电学领域中的研究热点。
在现代电子技术中，电容器作为一种重要的电子元件，广泛应用于各种电路中。
本文将讨论电路中串联与并联电容问题，并介绍它们的基本原理和实际应用。
一、串联电容串联电容是指将多个电容器依次连接在同一电路中，共享同一电流的电路连接方式。
当电容器串联连接时，它们的电势差相等，总电势差等于各电容器电势差之和。
假设有两个串联的电容器C1和C2，它们的电容分别为C1和C2，电压分别为V1和V2。
根据串联电容的特性，可以得到以下等式：1/C_eq = 1/C1 + 1/C2其中，C_eq表示串联电容的等效电容。
当串联电容器数量增多时，可以依次累加它们的倒数得到串联电容的等效式。
需要注意的是，在实际应用中，串联电容的总电压应小于电容器的最小额定电压，以保证电路的正常运行。
串联电容广泛应用于滤波电路、高频电路等领域。
在滤波电路中，串联电容可实现对不同频率信号的滤波作用，使特定频率的信号通过，而将其他频率的信号屏蔽。
二、并联电容并联电容是指将多个电容器同时连接在一个电路中，共享同一电压的电路连接方式。
当电容器并联连接时，它们的电荷量相等，总电荷量等于各电容器电荷量之和。
假设有两个并联的电容器C1和C2，它们的电容分别为C1和C2，电荷量分别为Q1和Q2。
根据并联电容的特性，可以得到以下等式：C_eq = C1 + C2其中，C_eq表示并联电容的等效电容。
与串联电容不同，想要得到并联电容的等效电容，只需将各电容的数值相加即可。
并联电容器的总电容量等于各电容器电容量之和。
并联电容广泛应用于电源滤波电路、放大电路等领域。
在电源滤波电路中，通过并联电容来消除电源中的纹波信号，达到稳定电压输出的目的。
三、串联与并联电容的比较串联电容和并联电容在电路中应用具有不同的特点和优势。
下面将对它们进行简单对比。
1.电容量：串联电容的等效电容小于各电容的最小值，而并联电容的等效电容等于各电容的总和。

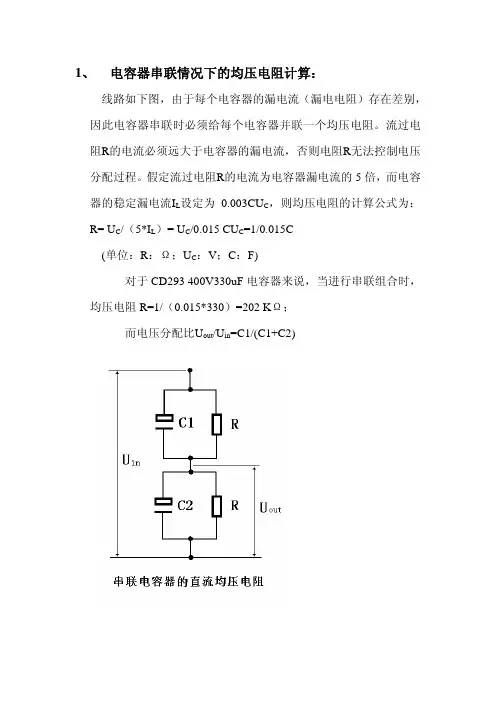

电容器在串并联组合下的均压均流电阻计算
线路如下图，由于每个电容器的漏电流（漏电电阻）存在差别，因此电容器串联时必须给每个电容器并联一个均压电阻。
流过电阻R的电流必须远大于电容器的漏电流，否则电阻R无法控制电压分配过程。
假定流过电阻R的电流为电容器漏电流的5倍，而电容器的稳定漏电流I L设定为0.003CU C，则均压电阻的计算公式为：R= U C/（5*I L）= U C/0.015 CU C=1/0.015C(单位：R：Ω；U C：V；C：F)对于CD293 400V330uF电容器来说，当进行串联组合时，均压电阻R=1/（0.015*330）=202 KΩ；而电压分配比U out/U in=C1/(C1+C2)线路如下图，由于每个电容器的电容量和交流ESR值存在差别，因此电容器并联时必须给每个电容器串联一个均流电阻R。
两个支路的电流分配将决定于每个支路的时间常数τ（=R*C）,因为即使选择不同的电容器，但在相同的额定电压下，它们的时间常数差异很小，这是由于随着电容器的老化，电容量下降的同时ESR值却上升，从而时间常数变化很小。
也即R1*C1=R2*C2。
按照工程保险系数，对于均流电阻，一般选择5~10倍的电容器ESR 值，即R≥(5~10)*ESR.对于CD293 400V330uF电容器来说，当进行并联组合时，均流电阻的计算如下：取tgδ为：0.08，则ESR=0.08/2*π*f*C=0.4Ω(这里：π=3.14; f=100Hz; C=330*10-6)若R=5*ESR，则R=2Ω；若R=10*ESR，则R=4Ω。
对于均流电阻的计算，我们特意请教了南京航空航天工业大学，下面是他们的意见：均流电阻计算参考：1.电容串联电阻大于5—10倍电容的ESR；可以避免由ESR偏差所带来的电容分流不均；2.请根据实际功率校核串联电阻的功耗；3.加入串联电阻会引起直流脉动电压增加、损耗加大；同时，引起电容并联效果不好、发热不均的大多数原因并非电容ESR，而是由线路引起的等效电感，请斟酌考虑是否采用电容串联电阻的方法；4.通常靠近功率器件侧的电容会更热，建议电容并联时布线尽量减小寄生电感，或者加入高频电容承担高频脉动电流。

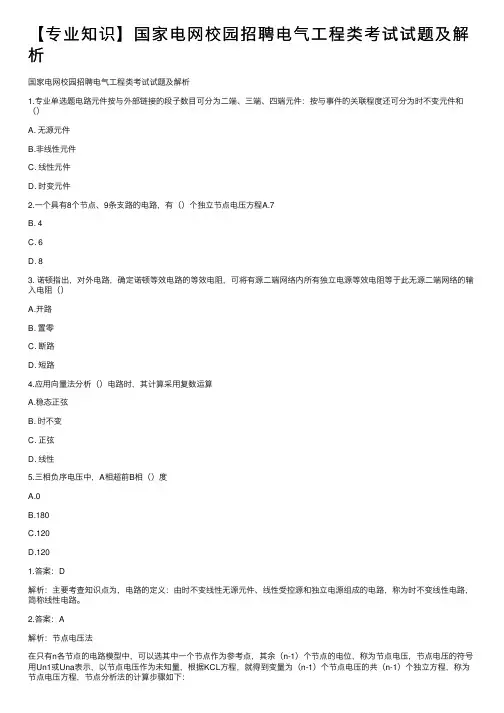

【专业知识】国家电网校园招聘电气工程类考试试题及解析
【专业知识】国家电⽹校园招聘电⽓⼯程类考试试题及解析国家电⽹校园招聘电⽓⼯程类考试试题及解析1.专业单选题电路元件按与外部链接的段⼦数⽬可分为⼆端、三端、四端元件：按与事件的关联程度还可分为时不变元件和（）A. ⽆源元件B.⾮线性元件C. 线性元件D. 时变元件2.⼀个具有8个节点、9条⽀路的电路，有（）个独⽴节点电压⽅程A.7B. 4C. 6D. 83. 诺顿指出，对外电路，确定诺顿等效电路的等效电阻，可将有源⼆端⽹络内所有独⽴电源等效电阻等于此⽆源⼆端⽹络的输⼊电阻（）A.开路B. 置零C. 断路D. 短路4.应⽤向量法分析（）电路时，其计算采⽤复数运算A.稳态正弦B. 时不变C. 正弦D. 线性5.三相负序电压中，A相超前B相（）度A.0B.180C.120D.1201.答案：D解析：主要考查知识点为，电路的定义：由时不变线性⽆源元件、线性受控源和独⽴电源组成的电路，称为时不变线性电路，简称线性电路。
2.答案：A解析：节点电压法在只有n各节点的电路模型中，可以选其中⼀个节点作为参考点，其余（n-1）个节点的电位，称为节点电压，节点电压的符号⽤Un1或Una表⽰，以节点电压作为未知量，根据KCL⽅程，就得到变量为（n-1）个节点电压的共（n-1）个独⽴⽅程，称为节点电压⽅程，节点分析法的计算步骤如下：选定参考结点。
标出各节点电压，其参考⽅向总是独⽴节点为“+”，参考结点为（-）⽤观察法列出全部（n-1）个独⽴节点的节点电压⽅程求解结点⽅程，得到各节点电压选定⽀路电流和⽀路电压的参考⽅向，计算各⽀路电流和⽀路电压根据题⽬要求，计算功率和其他量等3。
答案：B解析：对于多电源电路的等效或者叠加计算，电流源相当于短路，电压源相等于短路4.答案：A解析：相量法是分析研究正弦电流电路稳定状态的⼀种简单易⾏的⽅法。
它是在数学理论和电路理论的基础上建⽴起来的⼀种系统⽅法。
根据电路的基本定律VCR、KCL…和KVL。
电容的串联与并联
电容的串联与并联电容是电子元件中常用的一种，它具有储存电荷能量的功能，被广泛应用于电路设计和电子设备中。
在电路中，电容可以通过串联和并联的方式进行连接，以实现不同的电路特性和应用需求。
本文将详细介绍电容的串联与并联的原理和应用。
一、电容的串联连接串联连接是指将两个或多个电容依次连接在一起，正极与正极相连，负极与负极相连。
串联连接的电容在电路中起到共同储存电荷能量的作用。
串联连接的电容在电路中的等效电容为它们的电容值之和，即C_eq = C1 + C2 + C3 + ... + Cn。
这意味着串联连接的电容总容量增加，可以储存更多的电荷能量。
串联电容的充电和放电过程与单个电容类似，只是电荷的流动路径是依次经过每一个串联的电容。
当电源施加电压时，电荷依次储存在每个电容中，当电源断开时，电荷也会依次从每个电容中释放出来。
串联连接的电容在电路中起到分压的作用，即电压在每个电容上按比例分配。
如若两个电容串联，电压V1在C1上，电压V2在C2上，且有V1/V2 = C1/C2的关系。
二、电容的并联连接并联连接是指将两个或多个电容同时连接在一起，正极与正极相连，负极与负极相连。
并联连接的电容在电路中起到共同储存电荷能量的作用。
并联连接的电容在电路中的等效电容为它们的电容值之和的倒数，即1/C_eq = 1/C1 + 1/C2 + 1/C3 + ... + 1/Cn。
这意味着并联连接的电容总容量减小，相当于将多个小容量的电容合并成一个大容量的电容。
并联电容的充电和放电过程与单个电容类似，只是电荷可以同时流过每个并联的电容。
当电源施加电压时，电荷可以同时储存在每个电容中，当电源断开时，电荷也会同时从每个电容中释放出来。
并联连接的电容在电路中起到并压的作用，即电压在每个电容上相等。
如若两个电容并联，电压V在C1和C2上相等。
三、串并联的应用串联连接和并联连接可以根据不同的电路需求和设计目的进行组合应用，以实现特定的电路功能。
电容的串并联计算方法
电容的串并联计算方法2021-09-19 11:46:11| 分类：电子电器|字号订阅电容的串并联计算方法电容串联后容量是减小了，但是这样可以增加他的耐压值。
计算公式是：C1*C2/(C1+C2)电容并联后容量是增大了，并联耐压数值按最小的计算。
计算公式是：C1+C2串联分压比—— V1 = C2/(C1 + C2)*V ........电容越大分得电压越小，交流直流条件下均如此并联分流比—— I1 = C1/(C1 + C2)*I ........电容越大通过的电流越大，当然，这是交流条件下2021.11.30 PM电容的串并联容量公式-电容器的串并联分压公式1.串联公式：C = C1*C2/(C1 + C2)2.并联公式C = C1+C2+C3补充部分：串联分压比—— V1 = C2/(C1 + C2)*V ........电容越大分得电压越小，交流直流条件下均如此并联分流比—— I1 = C1/(C1 + C2)*I ........电容越大通过的电流越大，当然，这是交流条件下一个大的电容上并联一个小电容大电容由于容量大，所以体积一般也比较大，且通常使用多层卷绕的方式制作，这就导致了大电容的分布电感比较大〔也叫等效串联电感，英文简称ESL〕。
电感对高频信号的阻抗是很大的，所以，大电容的高频性能不好。
而一些小容量电容那么刚刚相反，由于容量小，因此体积可以做得很小〔缩短了引线，就减小了ESL，因为一段导线也可以看成是一个电感的〕，而且常使用平板电容的构造，这样小容量电容就有很小ESL这样它就具有了很好的高频性能，但由于容量小的缘故，对低频信号的阻抗大。
所以，假设我们为了让低频、高频信号都可以很好的通过，就采用一个大电容再并上一个小电容的方式。
常使用的小电容为的CBB电容较好(瓷片电容也行)，当频率更高时，还可并联更小的电容，例如几pF，几百pF的。
而在数字电路中，一般要给每个芯片的电源引脚上并联一个的电容到地〔这个电容叫做退耦电容，当然也可以理解为电源滤波电容,越靠近芯片越好〕，因为在这些地方的信号主要是高频信号，使用较小的电容滤波就可以了。
电容的串并联计算方法与计算公式
电容的串并联计算方法与计算公式1、串联电容计算公式：电容串联后容量是减小了，但是这样可以增加他的耐压值。
计算公式是：C1*C2/(C1+C2)2、并联电容计算公式：电容并联后容量是增大了，并联耐压数值按最小的计算。
计算公式是：C1+C2补充部分：串联分压比—— V1 = C2/(C1 + C2)*V ........电容越大分得电压越小，交流直流条件下均如此并联分流比——I1 = C1/(C1 + C2)*I ........电容越大通过的电流越大，当然，这是交流条件下电容串联值下降，相当板距在加长，各容倒数再求和，再求倒数总容量。
电容并联值增加，相当板面在增大，并后容量很好求，各容数值来相加。
想起电阻串并联，电容计算正相反，电容串联电阻并，电容并联电阻串。
说明：两个或两个以上电容器串联时，相当于绝缘距离加长，因为只有最靠两边的两块极板起作用，又因电容和距离成反比，距离增加，电容下降；两个或两个以上电容器并联时，相当于极板的面积增大了，又因电容和面积成正比，面积增加，电容增大。
电容串联：电容串联后容量减小，耐压值变大。
公式：1\C1+1\C2=1\C 如两个50uf串联起来就变成25uf.耐压值=两个电容耐压值相加如两个耐压100V的串联起来就变成200V的了.电解电容器串联时，应将一个电容器正极与另一个的负极相接，最后接入线路的两条引线，应该有一条为正，一条为负。
也可以将负负相串做无极电容用.在要求不高的场合（如工频），可以用两个有极性电容同极相接串联代替，但是它的容量和普通无极性电容串联算法不同，因为在反向电压下的极性电容相当于短路，所以两个极性20uF电容串联，其容量接近20uF。
最好在每个极性电容两端并接一个二极管，极性与电容相同，形成反向电流通路，避免电容在反向电压下发热击穿。
这种用极性电容串接成的“无极性电容”，目前在一些廉价的农机具用的单相电动机中使用相当多。
电容电路分析
电容电路分析电容电路是电路中常见的一种电子元件，其特点是可以存储和释放电荷。
在电路中，电容器可以用来实现信号的滤波、延时和积分等功能。
本文将介绍电容电路的基本原理、分析方法和一些常见的电容电路应用。
一、电容基本原理电容是由两个导电板和介质组成的电子元件，两个导电板之间的介质可以是空气、绝缘体或电解质溶液等。
当在导电板上施加电压时，会在导电板之间形成电场，导致电荷在两个导电板之间的介质中存储。
电容的电容量指的是在单位电压下存储的电荷量。
二、电容电路的分析方法1. 平行板电容器电路平行板电容器是最简单的电容电路，由两个平行的导电板和介质组成。
在分析平行板电容器电路时，可以根据电容的基本公式进行计算。
2. 串联电容器电路串联电容器电路是由多个电容器按照一定方式连接而成的电路。
在串联电容器电路中，电流经过每个电容器时，会根据电容器的特性在电容器上积累电荷，电压分布也会随之改变。
可以通过串联电容器的电容量和电压来推导电荷分布和电压分布关系。
3. 并联电容器电路并联电容器电路是由多个电容器同时连接在电路中的一种电路形式。
在并联电容器电路中，每个电容器上的电压相同，而总电荷则是每个电容器的电荷之和。
并联电容器电路的等效电容量可以通过电容器的串联和并联关系进行计算。
三、电容电路的应用1. 低通滤波电路电容器的充放电特性使其在电路中常用于低通滤波电路的设计。
通过合理选择电容值和电阻值，可以实现对高频信号的滤波，从而降低噪声干扰。
2. 时钟电路电容器在振荡电路中的应用可以实现时钟信号的产生和调整。
通过与其他元件（如电感、晶体管等）组合，可以实现高精度、稳定的时钟信号源。
3. 电源稳压电路电容器可以作为电源稳压电路中的关键元件，起到滤波和蓄电的作用。
通过合理选择电容值和电路拓扑，可以使电源输出的电压更加稳定，减小功率波动和噪声。
结语电容电路是电子电路中重要的一部分，其分析方法和应用十分广泛。
理解和掌握电容电路的基本原理和分析方法对于电子工程师和爱好者来说是必不可少的。
电容与电阻的串联与并联等效电路分析
电容与电阻的串联与并联等效电路分析电容与电阻是电路中常见的两种元件，它们在电路中发挥着不同的作用。
本文将从串联和并联的角度对电容和电阻的等效电路进行分析。
一、串联电容与电阻的等效电路串联电路是指将电容和电阻按照一定顺序连接起来的电路结构。
在串联电路中，电流必须通过电容和电阻两个元件才能实现电路的闭合。
那么，如何求解串联电容与电阻的等效电路呢？1. 串联电容的等效电路在串联电容中，电容的电压是相等的，即两个电容器C1和C2的电压相等。
假设电容器C1的电压为V1，电容器C2的电压为V2，则有V1 = V2。
根据电容公式C = Q/V，其中C为电容，Q为电荷量，V为电压。
我们可以得到C1 = Q1/V1，C2 = Q2/V2。
由于串联的特性，串联电容器的电荷量是相等的，即Q1 = Q2，所以C1/V1 = C2/V2。
根据电容器的等效电路公式，两个串联电容C1和C2的等效电容C等效为：1/C等效 = 1/C1 + 1/C2，即C等效 = C1C2/(C1 + C2)。
2. 串联电阻的等效电路在串联电阻中，电阻的电流是相等的，即两个电阻R1和R2的电流相等。
假设电阻R1上的电流为I1，电阻R2上的电流为I2，则有I1 = I2。
根据欧姆定律U= IR，其中U为电压，I为电流，R为电阻。
我们可以得到U1 = I1 × R1，U2 = I2 ×R2。
由于串联的特性，串联电阻器的电压是相加的，即U1 + U2 = U。
根据串联的电压相加，有U = U1 + U2 = I1 × R1 + I2 × R2 = (I1 + I2) × R，即R = R1 + R2。
综上所述，在串联电容与电阻的等效电路中，串联电容的等效电容C等效为C1C2/(C1 + C2)，串联电阻的等效电阻R等效为R1 + R2。
二、并联电容与电阻的等效电路并联电路是指将电容和电阻按照一定方式同时连接起来的电路结构。
电容的接线方法
电容的接线方法电容是一种常见的电子元件，它在电路中起着储存电荷和调节电压的作用。
在实际应用中，我们需要将电容连接到电路中，而不同的电路和应用场景需要采用不同的接线方法。
接下来，我们将介绍几种常见的电容接线方法及其特点。
首先，最常见的电容接线方法是串联接法。
串联接法指的是将多个电容连接在一条线上，形成一个串联电容组。
这种接线方法可以有效增加电容的总容量，使得电路在储存电荷和调节电压方面具有更大的灵活性。
在实际应用中，串联接法常常用于需要大电容值的电路中，例如电源滤波电路和功率放大电路。
其次，并联接法是另一种常见的电容接线方法。
并联接法指的是将多个电容连接在一起，形成一个并联电容组。
这种接线方法可以有效降低电路的总等效电容，使得电路在高频响应和噪声抑制方面具有更好的性能。
在实际应用中，并联接法常常用于需要低等效电容值的电路中，例如射频前置放大器和信号调理电路。
除了串联接法和并联接法，还有一种常见的电容接线方法是混合接法。
混合接法指的是将串联和并联接法结合起来，根据实际需要将电容连接成不同的组合形式。
这种接线方法可以在一定程度上平衡电路的总等效电容和总容量，使得电路在不同频率下具有更好的性能。
在实际应用中，混合接法常常用于需要兼顾多种性能指标的电路中，例如通用放大器和信号处理电路。
总的来说，电容的接线方法在电路设计和应用中起着至关重要的作用。
选择合适的接线方法可以有效提高电路的性能和稳定性，从而更好地满足实际需求。
在实际应用中，我们需要根据具体的电路要求和性能指标来选择合适的接线方法，从而实现最佳的电路设计效果。
通过以上介绍，我们对电容的接线方法有了更深入的了解。
在实际应用中，我们需要根据具体的电路需求来选择合适的接线方法，从而实现电路的最佳性能和稳定性。
希望本文对您有所帮助，谢谢阅读！。
电容的串联与并联电路的等效电容
电容的串联与并联电路的等效电容电容器是一种存储电荷的设备，使用两个导电板之间的电介质进行隔离。
在电路中，电容器可以串联或并联连接，这会影响电路的等效电容。
本文将探讨电容的串联与并联电路，并分析它们的等效电容。
1. 串联电容电路串联电容电路是指将多个电容器按顺序连接在一起的电路。
在串联电路中，电荷在电容器之间按顺序流动，而电压则分布在每个电容器上。
假设有两个电容器C1和C2，它们串联连接在一起。
根据电荷守恒定律，两个电容器所储存的电荷相等，即Q1 = Q2。
根据电容器的公式Q = CV，我们可以得到C1V1 = C2V2，其中V1和V2分别是C1和C2上的电压。
根据等效电容的定义，串联电容电路的等效电容（记为Ceq）可以通过以下公式得到：1/Ceq = 1/C1 + 1/C2同样地，如果有更多的电容器串联连接在一起，等效电容的计算方法可以使用相同的公式。
2. 并联电容电路并联电容电路是指将多个电容器同时连接在一起的电路。
在并联电路中，电荷在每个电容器之间自由流动，而电压在每个电容器上相等。
假设有两个电容器C1和C2，并联连接在一起。
根据电荷守恒定律，两个电容器的电荷之和等于总电荷，即Q1 + Q2 = Q。
根据电容器的公式Q = CV，我们可以得到C1V + C2V = Q，将Q用CeqVe替换，则得到(C1 + C2)V = CeqVe，其中Ve是并联电路上的电压，Ceq是等效电容。
根据等效电容的定义，并联电容电路的等效电容可以通过以下公式得到：Ceq = C1 + C2与串联电容电路一样，如果有更多的电容器并联连接在一起，等效电容的计算方法可以使用相同的公式。
3. 串联与并联电容电路的等效电容当电路中存在多个串联和并联的电容器时，我们可以将它们简化为等效电容，以便更方便地分析电路。
对于仅包含串联和并联电容器的电路，我们可以先计算其中所有并联的电容器的等效电容，然后将得到的等效电容连同串联的电容器一起计算等效电容。
