晶间腐蚀

合集下载

标准 晶间腐蚀 对比

标准 晶间腐蚀 对比

标准晶间腐蚀对比晶间腐蚀是一种在金属晶界区域发生的腐蚀现象,主要发生于某些合金材料的热处理或使用过程中。

本文将介绍晶间腐蚀的定义、原因和对比。

一、定义晶间腐蚀是指在金属材料的晶界区域发生的腐蚀现象。

晶界是不同晶格方向的结合区域,晶界周围的原子排列不规则,因此较容易出现腐蚀。

晶间腐蚀对金属材料的力学性能和耐蚀性能造成不可逆的损害。

二、原因晶间腐蚀的原因主要有以下几个方面:1. 合金元素偏聚:在金属合金中,某些元素容易在晶界区域富集,形成易腐蚀的区域。

2. 金属材料的结构不均匀性:金属材料的晶粒大小和形状不均匀,晶界区域容易成为腐蚀的热点。

3. 冷处理和热处理不当:不适当的冷处理和热处理过程会导致晶界区域的腐蚀倾向性增加。

4. 腐蚀介质和环境条件:某些腐蚀介质和环境条件下,晶间腐蚀的发生更为严重。

三、对比晶间腐蚀与普通腐蚀相比,具有以下特点:1. 位置不同:晶间腐蚀主要发生在金属材料的晶界区域,而普通腐蚀主要发生在金属材料的表面。

2. 来源不同:晶间腐蚀主要由于材料的内在结构和成分不均匀导致,而普通腐蚀主要受腐蚀介质和外界环境条件等因素影响。

3. 形式不同:晶间腐蚀呈现为晶界区域的腐蚀沿晶界面扩展,形成孔洞和裂纹;而普通腐蚀则是由于腐蚀介质的化学作用,表面均匀腐蚀形成溶解层或表面坑洞。

4. 影响不同:晶间腐蚀对金属材料的力学性能和耐蚀性能造成较大的损害,更容易导致材料的断裂;而普通腐蚀主要影响材料的外观和表面光洁度,并对材料的功能性能有一定影响。

晶间腐蚀是一种发生在金属晶界区域的腐蚀现象。

它与普通腐蚀在位置、来源、形式和影响等方面存在明显的差异。

对于金属材料的工程应用和使用过程中,我们应加强对晶间腐蚀的认识和防护措施,以保证材料的长期稳定性和可靠性。

晶间腐蚀的名词解释

晶间腐蚀的名词解释

晶间腐蚀的名词解释
晶间腐蚀是一种金属腐蚀现象,通常发生在金属晶粒之间的区域。

这种腐蚀通常发生在晶界附近,由于晶界处的原子排列方式与
晶内不同,使得晶界区域更容易受到化学腐蚀的影响。

晶间腐蚀通
常会导致金属表面出现裂纹和脆化现象,降低金属的强度和耐久性。

晶间腐蚀通常发生在一些特定的环境条件下,比如高温、高压、含有腐蚀性物质的环境。

在这些条件下,金属晶界处的原子结构容
易受到腐蚀介质的侵蚀,从而引发晶间腐蚀现象。

晶间腐蚀对于金属材料的性能和可靠性都会造成严重影响,因
此在工程实践中需要采取相应的防护措施,比如选择合适的材料、
改变工作环境、采用防腐涂层等方式来减轻或避免晶间腐蚀的发生。

总的来说,晶间腐蚀是一种金属腐蚀现象,发生在金属晶界附近,容易导致金属材料的脆化和损坏,需要引起工程师和科研人员
的高度重视和研究。

《晶间腐蚀》课件

《晶间腐蚀》课件
《晶间腐蚀》PPT课件
晶间腐蚀是指金属晶界处发生的一种腐蚀现象。本课件将介绍晶间腐蚀的定 义、机理、分类、危害以及防治方法,共同探索晶间腐蚀的奥秘。
什么是晶间腐蚀
晶间腐蚀是金属晶界处发生的一种腐蚀现象。它基于金属晶粒内的特殊结构, 容易受到外部环境的侵蚀。了解晶间腐蚀的定义和机理可以帮助我们更好地 理解和预防这种腐蚀现象。
晶间腐蚀的分类
晶间腐蚀类别的概述
晶间腐蚀可以根据腐蚀形貌、腐蚀速度等进 行分类,这有助于我们对不同类型的晶间腐 蚀进行深入研究。
不同材料的晶间腐蚀分类
不同金属材料的晶间腐蚀表现存在差异,了 解不同材料的分类可以帮助我们更好地应对 晶间腐蚀问题。
晶间腐蚀的危害
1 晶间腐蚀可能造成的影响
2 实际应用中的晶间腐蚀案例
晶间腐蚀不仅损害金属材料的性能和强度, 还可能导致相关设备的失效和安全隐患。
通过实际案例分析,我们可以更好地认识 晶间腐蚀对工业领域的影响,并探索解决 方案。
晶间腐蚀的防治
1
晶间腐蚀的治理方法
2
一旦晶间腐蚀发生,我们可以通过电 化学处理、金属涂层等治理方法来修
复受损的金属表面。
晶间腐蚀的预防
采取正确的材料选择、合适的工艺控 制和环境监测等预防措施,可以有效 降低晶间腐蚀的风险。
总结
对晶间腐蚀的认识深度
深入了解晶间腐蚀现象和预防方法,可以更好地 保护金属材料的性能和延长设备的使用寿命。
对晶间腐蚀的应用前景展望
持续研究晶间腐蚀机理和防治方法,有助于探索 更先进的材料和技术,为工业发展提供支持。
Байду номын сангаас

晶间腐蚀的原理

晶间腐蚀的原理

晶间腐蚀的原理
在不锈钢中,碳与硫、磷等杂质元素的存在,会导致晶间腐蚀。

在加工和使用过程中,这些杂质会逐渐积聚在不锈钢中,并沿晶间的缝隙向基体中扩散,形成疏松多孔的组织,导致强度下降、脆性增大。

尤其是磷元素,当其浓度达到一定数值时,就会使不锈钢产生“点蚀”。

“点蚀”是一种典型的晶间腐蚀形式。

点蚀是指不锈钢表面出现小孔或凹坑等缺陷的现象。

在金属腐蚀过程中,产生晶间腐蚀的原因主要有以下几种:
1.合金元素的偏析
在金属晶体形成时,由于不同元素在晶体内的分布不同而导致原子序数和电子层数的不同。

合金元素的偏析可以通过化学分析来检测。

例如在不锈钢中加入少量Si、Al、Ca等元素,就会形成第二相沉淀物(Al2CuO4)。

这些第二相沉淀物不溶于水而溶于酸或碱中,当它们溶解于酸或碱中时,就会破坏原不锈钢中所含有的第二相沉淀物而生成新的化合物,这种化合物称为腐蚀产物。

—— 1 —1 —。

晶间腐蚀的机理

晶间腐蚀的机理

二、晶间腐蚀的防止和消除 进行均匀化处理
焊后, 将奥氏体不锈钢的焊接接头重新加热至850~900℃, 保温 2 h, 使奥氏体晶粒内部的铬有充分时间扩散到晶界, 使晶界处 的含铬量又恢复到大于12%(质量分数) , 贫铬区得以消失, 这叫 均匀化处理。
二、晶间腐蚀的防止和消除 铁素体含量的影响
合格标准
பைடு நூலகம்
与钢表面敲击,有清脆 的金属敲击声 弯曲 90°,无裂纹;若 开裂,开裂边缘没有晶 间腐蚀迹象。 微观金相:作为上述两 试验的补充,在上述两 试验存在争议时,提供 判定依据
三、晶间腐蚀试验方法 核电设计中常用的奥氏体不锈钢晶间腐蚀试验方法
标准 敏化处理条件 适用范围 加 热 至 650± , 加 热 时 间 不 超 过 5min,保温10min后,立刻水冷 低碳(C≤0.06)18-10钢 加 热 至 675± , 加 热 时 间 不 超 过 5min,保温10min后,立刻水冷 含Mo低碳(C≤0.06)18-10钢 加 热 至 700± , 加 热 时 间 不 超 过 RCC-M MC 5min ,保温 30min 后,缓慢随炉冷 超低碳(C≤0.03)18-10钢;含稳定化元素(Ti,Nb)的18-10 1310 却(60±/h)至后,空冷 钢 加 热 至 725± , 加 热 时 间 不 超 过 5min ,保温 30min 后,缓慢随炉冷 含Mo超低碳(C≤0.03)18-10钢;含稳定化元素(Ti,Nb)以 却(60±/h)至后,空冷 及Mo的18-10钢 超低碳(C≤0.03)钢或稳定化钢(添加Ti或Nb),压力加工 试件 超低碳(C≤0.03)钢或稳定化钢(添加Ti或Nb),铸件 焊后还要进行以上热加工的焊接件
四、晶间腐蚀要求 RG1.44对于工艺评定的要求

晶间腐蚀产生条件

晶间腐蚀产生条件

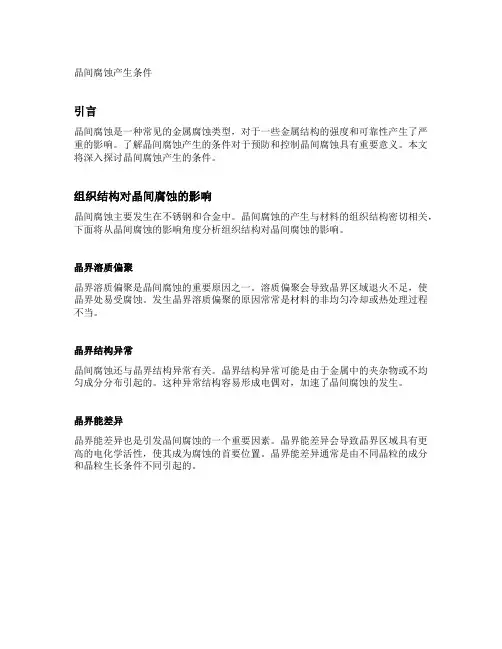

晶间腐蚀产生条件引言晶间腐蚀是一种常见的金属腐蚀类型,对于一些金属结构的强度和可靠性产生了严重的影响。

了解晶间腐蚀产生的条件对于预防和控制晶间腐蚀具有重要意义。

本文将深入探讨晶间腐蚀产生的条件。

组织结构对晶间腐蚀的影响晶间腐蚀主要发生在不锈钢和合金中。

晶间腐蚀的产生与材料的组织结构密切相关,下面将从晶间腐蚀的影响角度分析组织结构对晶间腐蚀的影响。

晶界溶质偏聚晶界溶质偏聚是晶间腐蚀的重要原因之一。

溶质偏聚会导致晶界区域退火不足,使晶界处易受腐蚀。

发生晶界溶质偏聚的原因常常是材料的非均匀冷却或热处理过程不当。

晶界结构异常晶间腐蚀还与晶界结构异常有关。

晶界结构异常可能是由于金属中的夹杂物或不均匀成分分布引起的。

这种异常结构容易形成电偶对,加速了晶间腐蚀的发生。

晶界能差异晶界能差异也是引发晶间腐蚀的一个重要因素。

晶界能差异会导致晶界区域具有更高的电化学活性,使其成为腐蚀的首要位置。

晶界能差异通常是由不同晶粒的成分和晶粒生长条件不同引起的。

环境因素对晶间腐蚀的影响溶液成分溶液成分是晶间腐蚀中的重要环境因素。

一些有害离子的存在会加速晶间腐蚀的发生。

例如,氯离子、溴离子和硫离子等常见的离子在一定条件下会导致晶间腐蚀加剧。

温度温度是晶间腐蚀的重要影响因素之一。

在一定的温度范围内,晶间腐蚀的速率随温度的升高而增大。

高温环境下的金属晶界往往更容易发生晶间腐蚀。

pH值溶液的pH值也对晶间腐蚀产生影响。

在一些特定的pH范围内,晶界区域的腐蚀速率显著增加。

不同金属对应不同的pH敏感范围。

氧化性氧化性是引起晶间腐蚀的另一个重要环境因素。

高氧化性会增加晶间腐蚀的概率。

氧化性通过氧化物和氧载体的形式参与晶间腐蚀的过程。

预防晶间腐蚀的措施合理冷却和热处理在金属材料制备的过程中,合理的冷却和热处理过程对于预防晶间腐蚀至关重要。

通过合理的退火和固溶处理,可以减轻晶界溶质偏聚的现象,减小晶界能差异。

选择合适的材料成分合理选择材料成分可以降低晶间腐蚀的风险。

应力腐蚀和晶间腐蚀的区别

应力腐蚀和晶间腐蚀的区别

应力腐蚀和晶间腐蚀的区别在不锈钢的问题上经常提到应力腐蚀和晶间腐蚀,他们的腐蚀到底有什么不同呢?如何区分呢?1、晶间腐蚀晶粒间界是结晶方向不同的晶粒间紊乱错合的界域,因而,它们是金属中各溶质元素偏析或金属化合物沉淀析出的有利区域。

在某些腐蚀介质中,晶粒间可能先行被腐蚀。

这种沿着材料晶粒间界先行发生腐蚀,使晶粒之间丧失结合力的局部破坏现象,称为晶间腐蚀。

特点是金属的外形尺寸几乎不变,大多数仍保持金属光泽,但金属的强度和延性下降,冷弯后表面出现裂缝,失去金属声,作断面金相检查时,可发现晶界或毗邻区域发生局部腐蚀,甚至晶粒脱落,腐蚀沿晶界发展推进较为均匀。

2、应力腐蚀金属材料在应力(拉应力)和腐蚀介质的联合作用下,经过一定时间后出现低于材料强度极限的脆性开裂现象,致使金属材料失效,这种现象称为应力腐蚀开裂。

特点是出现腐蚀裂缝甚至断裂,裂缝的起源点往往在点腐蚀小孔或腐蚀小坑的底部;裂缝扩展有沿晶间、穿晶粒和混合型三种,主裂缝通常垂直于应力方向,多半有分枝;裂缝端部尖锐,裂缝内壁及金属外表面的腐蚀程度通常很轻微,裂缝端部的扩张速度很快,断口具有脆性断裂的特征。

首先,试验方法不同,晶间腐蚀试验采用硫酸和硫酸铜,加热温度650℃左右;应力腐蚀试验采用沸腾氯化镁,加热到1025℃。

其次,试验目的不同,晶间腐蚀试验是考核沿晶界的局部腐蚀情况;应力腐蚀试验是考核表面裂纹所显示的应力承受水平。

其相同之处是,都是针对不锈钢的检验,都是当对检验结构有疑问时,采用金相检验予以确认。

晶间腐蚀:金属晶界区域的溶解速度远大于晶粒本体的溶解速度时,就会产生晶间腐蚀,产生原因主要是金属晶界区的物质同晶粒本体的电化学性质有差异(外在要具有适当的介质在该介质条件下足以显示出晶界物质同晶粒本体之间的电化学性质差异,而这种差异引起不等速溶解)。

当固溶处理后的奥氏体不锈在500~850温度范围内加热时过饱和的碳就要全部或部分地从奥氏体中析出,形成铬地碳化物,分布在晶界上,析出的碳化铬的含铬量比奥氏体基体的含铬量高得多,含铬量这样高的碳化晶界析出必然使碳化物附近的晶界区贫铬,形成贫铬区,贫铬区的电解密度比晶粒本体溶解电解密度大很多,从而使贫铬区优先溶解,产生晶间腐蚀。

晶间腐蚀

晶间腐蚀

3、不锈钢焊接晶间腐蚀:焊缝腐蚀
奥氏体不锈钢虽然是一种焊接性能非常优良的钢种, 但它在焊接时,相对于焊接热影响区的母材再一次加热, 所以在熔合线附近,引起碳化物的析出,导致严重的晶 间腐蚀。Leabharlann 晶间腐蚀试验方法及其评定方法
供奥氏体不锈钢生产、交贷和验收的有关检验晶间腐蚀倾 向用的工业检测试验方法,目前列在标准中的基本有五种: 草酸电解浸蚀法、沸腾硫酸-硫酸铁法、沸腾65%硝酸法、 硝酸-氢氟酸法和沸腾硫酸-硫酸铜法。
淬火处理:在高于转变温度T1以上的温度进行保温,然后进 行急冷,使过饱和固溶体在室温下得以保留的处理工艺。也称 淬火处理。
敏化处理:在T2以下的温度区间保温,使过饱和固溶体析出 新相的处理工艺。一般称回火处理或时效处理,在晶间腐蚀研 究领域中,常称为敏化处理。
对于不锈钢来说,由于晶界钝态受到破坏,在晶界上析出 的碳化铬周围贫化铬区就成为阳极区,而碳化铬和晶粒处于 钝态成为阴极区,在腐蚀介质中晶界与晶粒构成活化-钝化微 电池,该电池具有大阴极-小阳极的面积比,加速了晶界区的 腐蚀。
2、弯曲法:对晶间腐蚀试验后的试样进行弯曲,观察 其显示晶粒之间已丧失结合力的裂纹。
3、其它:重量法、声响法、电阻法、强度法、超声波 法、涡流法、颜色法。
谢谢
种碳过饱和体,不会产生晶间腐蚀。在 700~800℃ 温 度 范 围 内 , 碳 的 固 溶 量 不 超 过 0.02%,过饱和的碳要全部或部分从奥氏体中析
出,这时碳将扩散到晶界处,并与晶界处的铁 和铬化合生成含铬量高的碳化物Cr23C6,消耗了 晶界区的铬,而铬在晶粒内部的扩散速度比其
在晶界处的扩散速度要慢得多,来不及补充晶 界区消耗的铬,因此在晶界区形成贫铬区。
晶间腐蚀的特征
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

晶间腐蚀
1.沿着金属晶粒边界发生的选择性腐蚀,称为晶间腐蚀(lntergranular Corrosion);锈钢、形式,发生在金属晶体的边缘上形式,发生在金属晶体的边缓得很松弛,机械强度大大降低。

经过晶腐蚀的金属表面,外表看上去好像还如很完整,但因失去了机械强度,所以稍加轻轻敲击,便会碎成细粒。

晶间腐蚀由于肉眼无法看出,常常成设备及重要构件突然破坏,危害性极大。

例如,不锈钢、镍基合金、铝合金、镁合金等都存在腐蚀问题。

航空零件上采用的高强度铝合金镀硬铬,尤其是含铜量高的铝合金,如果热处理未处理好,就有可能在晶粒边缘连续地析出CuAl2的硬化相颗。

粒,这样晶粒近旁的含铜量就比晶粒内部的含铜量少,结果晶粒边界附近就成为阳极,为阴极,在一定的腐蚀条件下,腐蚀微电池产生,界腐蚀就发生了。

此外锌、锡、铝等金,也会发生晶间腐蚀。

2.另一种晶间腐蚀现象就是穿晶腐蚀或称为腐蚀破坏。

其腐蚀的破坏形式是沿最大张应力线发生的,可穿透晶体,所以被称为穿晶腐蚀。

例如,金属在周期交变载荷下的腐蚀及在)。

例如,金属在周期交变载荷的属性):成开裂,通常称为腐蚀裂要开。

这类腐蚀是经常发生的,尤其是合金材料,由于不同金属元素,它们之间审代取真,濟窿。

旨油韵胖解呀队等因素,这种腐蚀便会加速,直至腐蚀裂开。

3.黄铜的脱锌所形成的开裂称为季裂(Season :应力Cracking),也就是指黄铜的缉分之中去,造成铜组分富集在合金盼表面上,这蚀实属晶间腐蚀,当有应力存在时,便造成开裂实际生产中,也经常发现rosion )
现象,就是金属腐蚀后于晶间腐蚀的一种特殊形多与穿晶腐蚀相似,多数发生在高粥例如,机翼的上淳窝结构等多冠妄三劣情况下,使该部位凳纹的侧墜金产生剥蚀腐蚀。

4.另外,还有空穴腐蚀( Cavitation Corrosinn竽生物腐蚀( Microbiological CorroSion)【电镀设备厂】属的晶格同样存在着影响,紲严,与所受的介质条件有密切关系:很危险,必须引起重视。

形成晶间腐蚀的因素很多,首先料的特性和耐蚀性,以及材不锈钢的晶间腐蚀现腐蚀最有害的元舅出,就可以防止晶间腐蚀。

莠都钢的碳的质量分数降低到0. 03%以下。

5.同样,对于高强度铝合金中含铜星对高强度钢中含镍量的控蚀的一种措施。

在机械加工、焊差中,也会引起晶间腐蚀在不锈钢焊接时,由于热的影响(焊缝附近处于热影响区温度范围内),也会引起对晶间腐蚀的敏感性,一旦在腐蚀介质的作用下,焊缝附近就很容生晶间腐蚀。

这种现象通常也叫做焊接劣化。

此外,超高强度等,也腐蚀倾向性。

因此,必须设法消除应力,高强度合应力腐蚀裂纹是引起结构破坏的一个主要原因。

相关文档
最新文档
