电磁阀插头介绍
2位3通电磁阀各口字母的意思
2位3通电磁阀各口字母的意思
通常情况下，电磁阀的口字母代表其不同的功能和连接方式。
在描述二位三通电磁阀时，口字母通常用A、B、C来表示，它们的含义如下：
1. A口：通常代表电磁阀的通用口，也是电磁阀的主要进气口。
当A口接通气源时，阀门会打开或关闭。
2. B口：代表电磁阀的通路口，控制介质的流向。
当B口接通气源时，介质可以从A口流向C口，或者从C口流向A口。
3. C口：代表电磁阀的排气口或排放口。
当C口接通气源时，介质可以排放出电磁阀。
这些口字母的意思可能会因电磁阀的类型和用途而有所变化。
有些电磁阀可能只有两个口，A口和B口，来控制流动方向。
因此，具体的意义可能需要参考具体的产品说明或技术规格。
M12插件应用与介绍
M12插件
M12插件又名M12连接器，是由广州市跃国电子主要生产，分为带电缆和不带电缆的芯数：4/5/8 符合ROHS标准的电子插件。
M12插头概述
M12插头有针式和孔式的，螺钉连接，外壳防护等级IP67，同时也分直头和弯头。
应用领域
M12插头产品适用：户外灯箱，建筑机械，钢铁生产设备，电力设备，矿山机械，轮船机械，汽车设备，生产自动设备，温度传感器，液压机床，传感器，电磁阀，仪器仪表，压力变送器。
现场总线用AS-I分线盒及分线盒用连接器(航空插头)，压力变送器、电磁阀、编码器、机械设备使用的方型、圆型连接器。
电磁阀插头,传感器接头,3+PE赫斯曼接头,2+PE
插头参数
针数 2+PE/3+PE 锁紧方式 中心螺钉 连接方式 螺钉 连接截面 mm2 0.34mm2(min,AWG22） 电缆直径 6-8mm/8-10mm 外壳防护等级 IP65 高温 +120℃ 低温 -30℃ 测量电流（40℃） 1A，2A，10A 外壳材料 PA（UL94HB） 插座参数：针数 2+PE/3+PE 锁紧方式 中心螺钉 连接方式 焊接 连接截面 mm2 1.5mm2(max,AWG16) 外壳防护等级 IP65 高温 +120℃ 低温 -30℃ 测量电流（40℃） 1A，2A，10A 电缆插头外壳 PA（UL94HB）
A 型电磁阀插头——2+PE/3+PE；插针间距为 18mm，圆形或方型底座，。 2+PE 圆座物料规格：BST-M27*1.5/2+PE 3+PE 圆座物料规格：BST-M27*1.5/3+PE 2+PE 方座物料规格：BST-M27*1.5 口/2+PE 3+PE 方座物料规格：BST-M27*1.5 口/3+PE
B 型电磁阀插头——2+PE；插针间距有两种规格 9mm 或者 11mm。 C 型电磁阀插头——2+PE/3+PE；插针间距为 8mm 货 9.4mm； 2+PE 圆座物料规格：BST/口-17/2+PE 3+PE 圆座物料规格：BST/口-17//3+PE 2+PE 方座物料规格：BST/口-17/口/2+PE 3+PE 方座物料规格：BST/口-17/口/2+PE
概述
电磁阀插头，又称赫斯曼接头，防水性能稳定；方便接线，现场安装维修；性能稳定，高效快速 连接，高 性价比； 适用于 各种传 感器仪 器仪表。
电磁阀的结构和功能
电磁阀的结构和功能电磁阀的定义：电磁阀是用电磁力作为驱动力的阀门。
从功能上分，电磁阀分为2通，3通，4通（5通）电磁阀。
其中，2通电磁阀（3通）和其它类型的阀门一样，主要是控制管路中介质的通断，我们把它称为流体阀。
3通和4通电磁阀主要是用来控制执行机构的动作（换向），根据使用的介质不同，可以归入气动元件和液压元件这两种类别。
2通电磁阀：有1个控制阀门通断的阀孔和2个端口（1个进口，1个入口）。
从功能和结构上讲，它分为两种类型：●●常闭结构类型（NC）：断电时阀门关闭，给电时阀门开启。
（见示意图1）●●常开结构类型（NO）：断电时阀门开启，给电时阀门关闭。
（见示意图2）断电状态给电状态断电状态给电状态图1（常闭）图2（常开）3通电磁阀：有两个阀孔和3个端口（1个入口，1个出口，1个排放口）。
从功能上和结构上讲，它分为以下2个基本类型：●●常闭结构类型（NC）：（见示意图3）断电时，入口和其它2个口都不连通，出口和排放口互相连通。
给电时，入口和出口互相连通，出口和排放口互不连通。
●●常开结构类型（NO）：（见示意图4）断电时，入口和出口互相连通，出口和排放口相不连通。
给电时，入口和其它2个口都不连通，出口和排放口互相连通。
断电状态给电状态断电状态给电状态图3（常闭）图4（常开）3通电磁阀也可以实现以下2个非标准功能：分流功能：1个入口，2个出口。
（见示意图5）合流功能：2个入口。
1个出口。
（见示意图6）断电状态给电状态断电状态给电状态图5（合流）图6（分流）电磁阀的类型和工作原理一个电磁阀基本由以下2个基本功能单元组成：1．1．执行器部分：主要由电磁线圈，电磁管和活动的电磁芯组成。
2．2．阀体部分：主要由带有孔的阀体（1个或几个孔），活塞或膜片，弹簧等组成。
电磁阀线圈的通电和断电会带动电磁芯的移动或回落，致使阀门内部流路发生变化，从而直接或间接的导致阀门的开启和关闭。
从工作原理上分，电磁阀分为三种类型（以下说明依据2通常闭电磁阀来说明）：1．1．直动式电磁阀通电时，直动式电磁阀直接依靠电磁力把阀芯从阀座上提起，阀门开启。
电磁阀基本常识
电磁头的蜂鸣
· 交流电磁头因为吸力以50Hz的频率变化,衔铁振动,发出蜂鸣声
在衔铁的吸合面上设立分磁环,使磁通产生时差,减少振动,降低 蜂鸣声 ·直流电磁头无蜂鸣现象
电磁头的吸力特性
AC电磁头和DC电磁头的吸力特性类似 • • 行程越小，吸力就越大 提高电压，吸力变大；降低电压，吸力变小
电磁头的电流特性

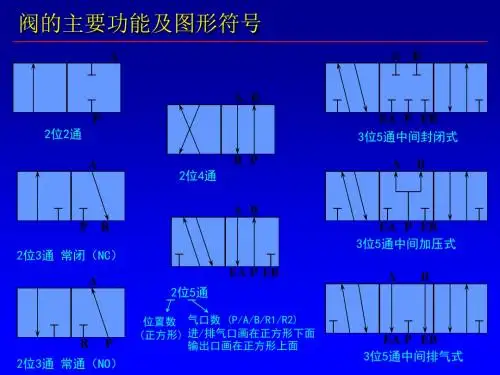

阀的主要功能及图形符号
A A B P 2位2通 A R P 2位4通 A B P R EA P EB 3位5通中间加压式 EA P EB 2位5通
位置数 气口数 (P/A/B/R1/R2) (正方形) 进/排气口画在正方形下面 输出口画在正方形上面
A B
EA P EB 位5通中间封闭式 A B
2位3通 常闭（NC） A
· AC电磁头的始动电流最大， 随着动铁芯行程的减小，电流值变小 吸合时电流值保持恒定 (保持电流) · DC电磁头的电流值与行程无关，始终不变
电磁头的电流特性～线圈烧坏
• 电磁头在吸合后连续通电，通常不会因发热而烧坏
• 电磁阀阀体(阀芯等)卡进杂质，电磁头无法吸合， 线圈电流过大，发热增加而烧坏
• 电压大、行程大的AC电磁头烧坏的可能性大； 电压小、行程小的AC电磁头不易烧坏
•
DC电磁头线圈一般不会烧坏
温升值
电磁头线圈通电后发热，温度随之升高， 当发热和散热达到平衡后，线圈温度保持在恒定值（温升值）
温升值是采用电阻法来测定线圈内部温度 JIS Z8704 温度的电气测定法 现场用温度计测线圈表面温度，比内部温度大约低20℃
允许温升值取决于线圈的绝缘种类
绝缘种类
对于气动电磁阀，电磁头的绝缘种类常用的有B种或E种, 特殊用途的有F种，高温用途的有H种。
ASCO电磁阀产品说明
"ia" "i"
"ib"
指火花或温度都不能点燃爆炸性环境的电路, 这些火花 或温度是标准规则指定的保养条件下产生的 (正常和非 正常运行条件下).
指元件装在一种特殊包装内的电气设备，火花或加热元
"m"
件都不能点燃爆炸性环境。
"o"
指浸在油里的电气设备.
"p"
通过中性惰性气体来增压的环境.
"q"
指粉末填充的包装.
Zone 20
Zone 22 : Accidentally present (shorttime-service- never in regular service) < 10 hours/year
电气防爆基础
温度等级
I组
温度 < 150°C or < 450°C 根据设备上积聚的煤矿粉尘
II 组
425°C 429°C - 440°C
305°C 102°C 560°C
防护类型
防护
区域
代号 0 20 1 21 2
22
"d"
描述
指爆炸性元件封装在防爆包装内的电气设备. 这种包装 抵得住爆炸性混合物爆炸时的内部压力，而且能防止爆 炸渗透周围的爆炸性环境.
标志性 图案
"e"
指安全系数高的电气设备. 这种设备免于极端的高温, 在 正常运行条件下不会产生内部和外部电弧、火花.
n-butane n-butyl alcool cyclo hexanon 1,2-dichloro-
ethan acetic acid anhydride
派克各式电磁阀及原理介绍
派克各式电磁阀及原理介绍派克各式电磁阀及原理介绍上海维特锐专业从事各种国外工控自动化产品的进口贸易。
主要经营品牌如下：德国品牌：KRACHT 克拉克、VSE 威士、HYDAC贺德克、BUCHER布赫、P+F 倍加福FESTO 费斯托、IFM 易福门、SIEMENS 西门子、SICK 施克、TURCK图尔克、E+H 恩德斯豪斯、 LEUZE 劳易测、巴士德Barksdale、德国PLATING ELECTRONIC、 KOBOLD 科宝、巴鲁夫BALLUFF、海隆HERION 、HEIDENHAIN海德汉、HAWE哈威美国品牌：PARKER 派克、ASCO 阿斯卡、美国 ACE、VICKERS 威格士、MAC、葆德BALDOR、MOOG穆格、NUMATICS 纽曼帝克、JOUCOMATIC 捷高意大利品牌：ATOS 阿托斯、VESTA维斯塔、CAMOZZI 康茂盛、迪普马duplomatic 英国品牌：牛顿NEWTONS4TH日本品牌：SMC、CKD 喜开理、油研 YUKEN、NACHI 不二越TAIYO 太阳铁工、SUNX 神视、DAIKIN 大金液压KEYENCE 基恩士、OMRON 欧姆龙、KOGANEI 小金井派克各式电磁阀及原理介绍派克电磁阀是由电磁线圈和磁芯组成，是一个含有一个或几个孔的阀门。
当线圈通电或断开时，磁芯的操作将导致流体通过阀体或被切断，以便改变流体的方向。
电磁阀的电磁部件由固定铁芯、移动铁芯、线圈等组成。
阀体由滑动阀芯、滑动阀套、弹簧座等组成。
电磁线圈直接安装在阀体上，阀体密封在密封管中。
形成一个简单而紧凑的组合。
我们生产中常用的电磁阀有二位三环、二位四环、二位五环等。
这里我们首先谈一下二的含义：对于电磁阀是带电的和功率损失的，对于阀门的控制是开闭的。
它由阀体、阀盖、电磁元件、弹簧和密封结构等组成。
动铁芯底部的密封块借助弹簧压力关闭阀体进气口。
通电后，电磁铁被吸入，动铁芯上部的弹簧密封块封闭出风口，气流从进气口进入膜头，起到控制作用。
电磁阀MH2,MH3,快速阀
电磁阀MH2/MH3，快速阀直动式阀响应快速，仅需2ms 标准额定流量100…200l/min 结构紧凑阀的气路板结构灵活 不含铜和聚四氟乙烯专用方向控制阀快速阀3.2安装更快速新型快速阀具有专用的仿真软件包，因此从选型阶段就可节省时间。
选用带保护套（IP40/65）的预装配电缆或带M8接头的电缆来连接阀岛的多针分配器或输出模块，可大大缩短安装时间。
PRS气路板上可安装多达10个经过测试的预装配阀。
切换时间更短24V DC时，无需“外部过激励”切换时间小于2ms。
几毫秒之后，集成电路降低了功耗并确保100%的通电持续率。
因此，可通过PLC的标准输出（24V DC/1A）进行简单直接的控制。
即使是连续使用和三班操作，其切换时间的误差小于0.2ms。
非常适用于如对医药产品进行粘结或定量给料等应用场合。
品种多样，非常灵活对电子行业、轻型装配行业和医药工程而言，MH2/MH3的另一个优点是具有多种派生型。
若需切换时间为7ms，用于空间狭小的环境中，则采用便捷连接技术（IP40）的派生型是最佳选择。
您可选择水平安装或从顶部安装，可选用快插式或带SUB-D插头的气路板派生型，也可自由选择工作电压：5，12或24V DC。
快速阀：不仅是快速切换快速切换的专家，响应时间仅为2ms新一代24V DC阀真正的卓越之处在于切换快速：切换时间仅为2 ms，循环时间极短，可创造足够的生产力储备，重复精度高，误差小于0.2ms。
快速阀能够很容易地改进现有的或新设计的设备。
由于结构紧凑，因此底座安装阀的安装密度很大。
在振动控制系统中通过空气喷流进行分类操作时，或进行粘结、定量给料和包装时，快速阀是必不可少的，当然它们也适用于真空应用场合。
专用方向控制阀快速阀3.2电磁阀MH2，快速阀产品范围一览1)只有在电压为24V DC 、带插片或成型电缆时，响应时间为2ms 2)堵住气口1或3时可用作两位两通阀专用方向控制阀快速阀3.2电磁阀MH3，快速阀产品范围一览1)堵住气口1或3时可用作两位两通阀专用方向控制阀快速阀3.2电磁阀MH2，快速阀型号代码MHP2–M5H–3/2–O–M5–TC阀系列MH小型快速阀结构特点E 单个阀P 半管式阀A 底座安装阀规格2流量100l/min 驱动系统M电磁线圈，切换响应时间7ms S2ms工作电压45V DC 512V DC 124V DC手控工具H 复位阀功能3/2两位三通阀原始位置G 常闭O 常开气接口2公称通径2mm M5螺纹M5M7螺纹M7QS4快插接头，用于外径为4mm 的气管电接口插片，用于插座KMYZ-…K 成型电缆，长2.5mHC 后侧插头接口，用于插座KMH TC 顶部插头接口，用于插座KMH PI底部插头接口，用于快插接头-H-注意可通过MH2模块化产品系统来配置和订购其它派生型和附件 2/3.2-32专用方向控制阀快速阀3.2电磁阀MHE2，快速阀外围元件一览–单个阀接口，带插片接口，带成型电缆附件简要说明 页码1单个阀MHE2-…带插片2/3.2-82单个阀MHE2-…-K带成型电缆2/3.2-8 3带电缆插座KMYZ-3（IP65）带LED和PUR电缆2/3.2-384带电缆插座KMYZ-3（IP65）带LED,PUR电缆和M8插头2/3.2-38 5带电缆插座KMYZ-4（IP40）带PVC电缆2/3.2-38 6安装支架MHE2-BG-L–2/3.2-107快插接头QS用于连接具有标准外径的压缩空气气管，符合CETOP RP54P标准第3册8消声器UC 安装在排气口第3册专用方向控制阀快速阀3.2电磁阀MHE2，快速阀技术参数–单个阀主要技术参数阀功能两位三通，单电控1)结构特点提动圆片座阀密封原理软性密封驱动方式电驱动控制方式直动式流动方向单向排气功能带流量控制手控装置复位安装位置任意位置阀位尺寸[mm]14公称通径[mm]2标准额定流量[l/min]100安装方式通孔安装连接螺纹M7气接口快插接头，用于外径为4mm 的气管产品重量[g]501)堵住气口1或3时可用作两位两通阀工作和环境条件工作介质过滤压缩空气，润滑或未润滑，过滤等级40µ真空，过滤等级40µ工作压力范围[bar]–0.9...+8环境温度[°C]–5...+40（100%通电持续率）介质温度[°C]–5...+40（100%通电持续率）耐腐蚀等级CRC 1)11)耐腐蚀等级1，符合Festo 940070标准元件只需具备低度耐腐蚀能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁阀插头介绍
电磁阀插头组成
电磁阀插头具体由插头和插座两部分组成，插头为方形，插座有方形和圆形，客户可以根据自身需求来选择插座。
电磁阀插头专家-广州市跃国电子公司
基本技术参数
插头参数：针数 2+PE/3+PE
锁紧方式中心螺钉
连接方式螺钉
连接截面mm2 0.34mm2(min,AWG22）
电缆直径 6-8mm/8-10mm
外壳防护等级 IP65
高温 +120℃
低温 -30℃
测量电流（40℃） 1A，2A，10A
外壳材料 PA（UL94HB）
插座参数：针数 2+PE/3+PE
锁紧方式中心螺钉
连接方式焊接
连接截面mm2 1.5mm2(max,AWG16)
外壳防护等级 IP65
高温 +120℃
低温 -30℃
测量电流（40℃） 1A，2A，10A
电缆插头外壳 PA（UL94HB）
应用领域
电磁阀插头已广泛应用于传感器、检测仪器、电子仪器仪表、电子机械、通讯、航空、航海、计算机、LED灯、工业自动化等领域。
