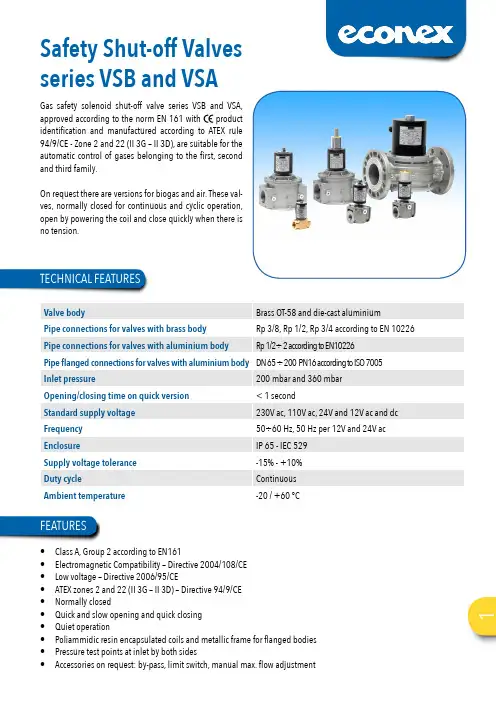

Gas safety solenoid shut-off valve series VSB and VSA, approved according to the norm EN 161 with product identification and manufactured according to ATEX rule 94/9/CE - Zone 2 and 22 (II 3G – II 3D), are suitable for the automatic control of gases belonging to the first, second and third family.On request there are versions for biogas and air. These val -ves, normally closed for continuous and cyclic operation, open by powering the coil and close quickly when there is no tension.Safety Shut-off Valvesseries VSB and VSA• Class A, Group 2 according to EN161• Electromagnetic Compatibility – Directive 2004/108/CE • Low voltage – Directive 2006/95/CE• ATEX zones 2 and 22 (II 3G – II 3D) – Directive 94/9/CE • Normally closed• Quick and slow opening and quick closing • Quiet operation• Poliammidic resin encapsulated coils and metallic frame for flanged bodies • Pressure test points at inlet by both sides•Accessories on request: by-pass, limit switch, manual max. flow adjustmentFEATURES1Supply voltage24V ac/50 Hz110V ac/50 - 60 Hz230V ac/50 - 60 HzFLOW CHARTMolle di taratura pressioneE =24V dcF =12V dcG =12V ac / 50 HzAriaMetanoGas di cittàPropanoButanoG.P.L.dv=1dv=0,64dv=0,45dv=1,56dv=2,09AirMethaneTown gasPropaneButaneL.G.P.FLOW CHARTAria Metano Gas di cittàPropano Butano G.P .L.dv=1dv=0,64dv=0,45dv=1,56dv=2,09dv=1,70AirMethane Town gas Propane Butane L.G.P .Other accessories signal lamp by valve feeding (in the connector)limit micro-switch Flanged (only for Rp 1)Biogas versionAria Metano Gas di cittàPropano Butano G.P .L.dv=1dv=0,64dv=0,45dv=1,56dv=2,09dv=1,70AirMethane Town gas Propane Butane L.G.P .FLOW CHARTAria Metano Gas di cittàPropano Butano G.P .L.dv=1dv=0,64dv=0,45dv=1,56dv=2,09dv=1,70AirMethane Town gas Propane Butane L.G.P .SERIES VSA….. QUICK / SLOW OPENING THREADED Rp 1/2, 3/4, 1An energy saving connector Green for valuable reduction of energy consumption is also available (3 VA).SERIES VSA… QUICK / SLOW OPENING THREADED Rp 1.1/4, 1.1/2, 2SERIES VSA… QUICK / SLOW OPENING FLANGEDInstallation, adjustment and maintenance of the valve must be carried out exclusively by skilled and authorized service technicians1. Before electric wiring, check that the main voltage matches with the power supply voltage stated on the product label.2. Disconnect power before wiring.3. By wiring connector, use terminals and cables as reported in the Instruction leaflet in the package.4. Connect the power supply to terminals 1 and 2 and the ground wire to terminal .5. Using energy saving Green connector with 12 and 24 Vdc comply with polarity.1. Make sure that all operating data indicated on the safety shut-off valve label correspond to those of the system.2. Before installing the safety shut-off valve, quit the gas supply and make sure that the pipeline is free from impurities. The pipelinemust be vibration-free.3. The flow direction indicated by the arrow on the valve body must be respected, facing towards the user appliance. The safety valvecan be installed either horizontally or vertically, provided that the coil is not turned downwards.4. When installing the safety shut-off valve in pipework do not use the coil as a lever, but use the correct wrench.5. The sealing material must be applied to the external thread of the pipeline only and not to the internal thread of the safety shut-off valve.ADJUSTMENT OF FLOW RATE - OPENING TIME AND RAPID STROKE1. Coil fastening nut2. Flow rate adjustmentUnscrew the nut and spin the internal screw clockwise to reduceand counter clockwise to increase the flow rate.1. Flow rate adjustment2. Rapid stroke adjustment3. Opening time adjustmentSpin the screws clockwise to reduce each worth and counterclockwise to increase each worth.All the reported data are subject to be changed without notice. from 140906Econex s.r.l. - Via Francesco De Sanctis, 53 - I-20141 MilanoTel.+390289502912-Fax+****************************************QUICK OPENING SLOW OPENING。
煤气电磁阀说明书
一、DMF-0.1型电磁式煤气安全切断阀简介：DMF-0.1型电磁式煤气安全切断阀由本厂生产制造的新型换代产品。
电磁式煤气安全切断阀不仅克服了目前国内常用的电动切断阀切断速度慢、控制复杂等缺点，而且在断电时也能立即切断煤气，保证生产安全。
DMF-0.1型电磁式煤气安全切断阀主要由电磁式启动器和密封性能良好的蝶阀组合而合成。
且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。
密封圈一般为耐油橡胶，二、DMF-0.1型电磁式煤气安全切断阀用途现代以煤气为燃料的各种工业窑炉大多数均采用低压煤气烧咀，由专业风机提供燃空气。
大多数的窑炉还用了空气予热装置。
在生产过程中，一旦煤气压力过低、烧咀不能正常工作时，应立即将煤气切断并停转风机，(特别情况除外）。
这样既可保证生产安全，又不至于使炉子迅速变冷。
若煤气未能及时切断，煤气尚有一定余压，有可能通过烧咀的混合气进入风管，特别是有予热装置的风管，由于温度下降会形成一定负压，更易使煤气进入风管，而后在风管内或炉内形成爆炸性的混合物，当再次点火时往往会引起爆炸，酿成事故。
这种情况曾屡有发生。
本产品正是针对这些情况而开发设计的，是以煤气为媒料的各种工业炉窑生产安全不可缺少的理想设备。
煤气发生低压原因很多，其中也包括由于停电而引起的煤气低压，现在通用的煤气切断阀是由电机驱动的，停电时就无法动作，所以对因停电而引起的煤气低压，不能达到安全保护的作用。
本产品克服这种缺点，同时切断速度也大大高于电动切断阀，更符合安全的要求。
本产品亦可适用于有类似要求的其它场合。
三、DMF-0.1型电磁式煤气安全切断阀结构和工作原理DMF-0.1型电磁式煤气安全切断阀由气密性较高的蝶阀、牵引电磁铁、杠杆装置、锁销、重锤和弹簧等构成，其结构及工作原理（见附图1）四、DMF-0.1型电磁式煤气安全切断阀技术规格：1、电磁铁一般按交流220V，电容量约为220V A供货（特殊要求时本厂也可供货）2、阀的公称压力为PN0.1MPA。
燃气电磁阀使用说明书

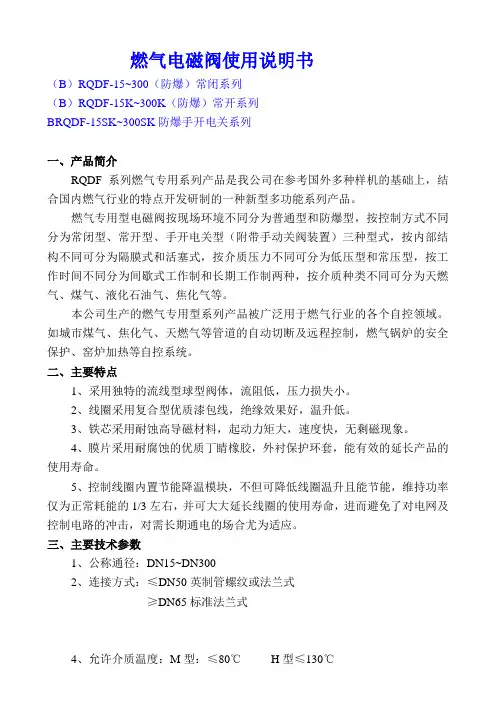

燃气电磁阀使用说明书（B）RQDF-15~300（防爆）常闭系列（B）RQDF-15K~300K（防爆）常开系列BRQDF-15SK~300SK防爆手开电关系列一、产品简介RQDF系列燃气专用系列产品是我公司在参考国外多种样机的基础上，结合国内燃气行业的特点开发研制的一种新型多功能系列产品。
燃气专用型电磁阀按现场环境不同分为普通型和防爆型，按控制方式不同分为常闭型、常开型、手开电关型（附带手动关阀装置）三种型式，按内部结构不同可分为隔膜式和活塞式，按介质压力不同可分为低压型和常压型，按工作时间不同分为间歇式工作制和长期工作制两种，按介质种类不同可分为天燃气、煤气、液化石油气、焦化气等。
本公司生产的燃气专用型系列产品被广泛用于燃气行业的各个自控领域。
如城市煤气、焦化气、天燃气等管道的自动切断及远程控制，燃气锅炉的安全保护、窑炉加热等自控系统。
二、主要特点1、采用独特的流线型球型阀体，流阻低，压力损失小。
2、线圈采用复合型优质漆包线，绝缘效果好，温升低。
3、铁芯采用耐蚀高导磁材料，起动力矩大，速度快，无剩磁现象。
4、膜片采用耐腐蚀的优质丁睛橡胶，外衬保护环套，能有效的延长产品的使用寿命。
5、控制线圈内置节能降温模块，不但可降低线圈温升且能节能，维持功率仅为正常耗能的1/3左右，并可大大延长线圈的使用寿命，进而避免了对电网及控制电路的冲击，对需长期通电的场合尤为适应。
三、主要技术参数1、公称通径：DN15~DN3002、连接方式：≤DN50英制管螺纹或法兰式≥DN65标准法兰式4、允许介质温度：M型：≤80℃H型≤130℃5、环境温度：-20℃~+40℃6、电源电压：220V AC/DC 24V AC/DC（特殊电压可订做）7、消耗功率：DN15~DN20：15W DN25~DN50：40WDN65~DN100：（启动130W，维持50W）DN125~DN300：（启动300W，维持120W）8、响应时间：≤1S9、工作介质：天燃气、城市煤气、液化石油气、纯净焦化气10、阀体材质：≤DN50锻铜体锻不锈钢体≥DN65铸铁体不锈钢体11、防护等级：IP6512、防爆等级：dIICT3四、产品分类及用途1、（B）RQDF（常闭系列）与（B）RQDF-K（常开系列）燃气专用电磁阀主要使用在燃气管道的自动控制系统，具有启闭快速、流通量大、压力损失小、密封性好等重要特点，如加装降温节能模块可用于长期工作环境。
电磁阀说明书
电磁阀说明书电磁阀说明书1. 简介电磁阀是一种常见的控制装置，通过电磁力作用来控制介质（例如液体、气体或气体）的流动。
电磁阀广泛应用于各种工业领域，例如液压系统、气动系统、冷却系统等。
本说明书旨在介绍电磁阀的工作原理、结构、安装和使用方法。
2. 工作原理电磁阀是由电磁线圈和阀体组成的。
电磁线圈通过通电产生磁场，使阀体内的阀芯移动，从而开启或关闭阀门。
在通电或断电状态下，电磁阀起到控制介质流动的作用。
当线圈通电时，磁场吸引阀芯，使阀门打开；当线圈断电时，阀芯弹簧恢复原位，阀门关闭。
3. 结构电磁阀主要由以下几个部分组成：- 阀体：包含阀门和管道接口，用于控制介质的流动。
- 阀芯：位于阀体内，受到电磁力控制，用于打开或关闭阀门。
- 电磁线圈：位于阀体外侧，通过通电产生磁场，控制阀芯的移动。
- 弹簧：用于恢复阀芯原位，关闭阀门。
- 密封件：防止介质泄漏，保证阀门的密封性能。
4. 安装方法在安装电磁阀时，需要注意以下几点：1. 选择合适的阀门类型和规格，根据实际需要确定。
2. 确保安装位置符合要求，避免电磁阀受到外力干扰或介质堵塞。
3. 注意阀门的进出口方向，确保介质能够顺利流动。
4. 连接接口要牢固可靠，确保不会发生泄漏。
5. 注意接线的正确性，防止电磁阀工作异常。
5. 使用方法电磁阀使用时需要注意以下几点：1. 确保电源的正常供应，电压和频率要与电磁阀的标定值相匹配。
2. 操作开关或控制装置，控制电磁阀的通电和断电。
3. 注意使用环境温度，避免过高或过低的温度对电磁阀的影响。
4. 定期检查电磁阀的工作状态，确保正常运行。
5. 当电磁阀长时间不使用时，应断开电源，并进行必要的维护。
6. 注意事项在使用电磁阀时，需要特别注意以下事项：1. 严禁在电磁阀上进行改装或修理，以免造成故障或危险。
2. 禁止超负荷使用电磁阀，确保电磁阀在额定压力和温度下正常工作。
3. 当电磁阀出现异常情况（如漏电、发热等）时，应立即停止使用，并寻求专业人士的帮助。
电磁式燃气紧急切断阀说明书
电磁式燃气紧急切断阀说明书电磁式燃气紧急切断阀是一种重要的安全设备，其功能是在燃气泄漏或火灾等紧急情况下迅速切断燃气供应，以保障人员生命财产安全。
本说明书将详细介绍电磁式燃气紧急切断阀的性能、结构、安装、使用及维护等方面，以便用户正确选择、安装、使用和维护该设备。
一、性能介绍电磁式燃气紧急切断阀采用电磁阀控制阀门开闭，具有响应快、可靠性高、安装简便、维护方便等优点。
该阀门广泛应用于燃气管道系统中，能够切断燃气供应管道的气流，并能在管路内部使燃气隔离，有效地预防燃气泄漏和火灾等事故的发生。
二、结构介绍电磁式燃气紧急切断阀主要由电磁铁、气阀、弹簧等部件组成。
阀门采用铝合金、不锈钢等高强度材料制造，结构合理，密封性能良好。
阀门外表面通常采用喷塑或电泳处理，能够有效地防腐蚀。
三、安装注意事项1、安装前应严格检查阀门的外观和内部状况，确保阀门和管道连接的密封性。
2、阀门在安装前应进行防腐和防腐处理，以保证其使用寿命和安全性。
3、安装时阀门应根据其标志箭头的方向安装，以确保其正常工作。
4、阀门应安装在易于观察、操作和维护的地方。
5、阀门安装后应进行密封性测试。
测试时应关闭手动切断阀和其他管道，打开燃气阀门，检查阀门开启和关闭状态等。
四、使用及维护1、阀门在正常使用中应定期进行检查和维护，以确保其安全可靠。
2、在每年的开机前，应进行系统检查和维护，以确保其正常开机。
3、在安装和使用过程中，如发生故障或损坏，应及时维修或更换，以确保安全。
4、不得随意对电磁式燃气紧急切断阀进行拆卸和改动，以免影响其安全性。
总之，电磁式燃气紧急切断阀是一种重要的安全设备，在使用过程中要注意其安装、维护和管理，以消除安全隐患，确保人员的生命财产安全。
如果您对电磁式燃气紧急切断阀有任何疑问或需要帮助，请及时咨询相关专业人员。
电磁式燃气紧急切断阀说明书[001]
![电磁式燃气紧急切断阀说明书[001]](https://img.taocdn.com/s3/m/3dc7524e8f9951e79b89680203d8ce2f006665bd.png)
电磁式燃气紧急切断阀说明书电磁式燃气紧急切断阀是一种非常重要的安全设备，它在燃气爆炸或泄漏时能够实现快速自动切断气源，起到了保护人们生命财产安全的作用。
下面，我们就来详细介绍一下电磁式燃气紧急切断阀的使用说明。
首先，使用之前要进行检查，检查是否有异常损坏或者松动、开裂等情况，如果有则需要及时更换或维修。
同时，还需要检查电缆电源是否已接好，切断阀电源是否正常，以及其他附加装置是否安装正确。
这些都是确保切断阀正常工作的重要前提。
其次，我们需要注意切断阀的安装位置和方向。
切断阀必须安装于易燃易爆场所出口处，以便在气体泄漏时可以快速切断气源，并且安装方向应与气体流向相同。
在安装时，还需要注意切断阀的紧固螺栓是否安装牢固，以及防止阀门颠簸导致内部损坏。
然后，在使用切断阀时，应该保持清洁和规律的检查，防止气体中碎屑、杂物等物质进入切断阀内部，影响其正常工作。
同时，定期进行检查和润滑，确保切断阀的灵敏度和可靠性。
最后，如果出现切断阀无法正常开启或关闭的情况，应该及时停止使用切断阀并进行检查，以防出现意外事故。
切断阀在使用过程中也需要严格遵守相关的安全操作规程，避免因操作不当导致的危险情况发生。
总而言之，电磁式燃气紧急切断阀是一种非常重要的安全设备，我们要认真注意其安装位置、方向和保养维护，确保其正常工作和发挥安全保护作用。
同时，也需要遵守安全操作规程，减少意外事故的发生。
燃气紧急切断电磁阀说明书
燃气紧急切断电磁阀说明书 型号: EMV01A● 概 述：本公司燃气紧急切断电磁阀，是燃气管道的安全紧急切断装置。
它可与燃气泄漏报警系统连接或与消防及其他智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保用气安全。
当发生有害的强烈震动时，阀门会自动关闭。
开阀须经人工干预，手动开启，满足安全管理规范，符合事故处理特点。
● 外型尺寸:● 主要技术参数◆适用气体：天然气;石油液化气;人工煤气等◆ 关阀方式： 直流脉冲驱动/手动无腐蚀性气体 ◆ 驱动电压： DC9V ～DC12V.（脉冲）◆ 阀体材质：黄铜合金 (HPb59-1) ◆ 驱动电流： <2A （脉冲）◆ 密封材质：NBR 橡胶 ◆ 关阀时间： 小于1秒◆ 工作环境温度：－10℃～＋50℃ ◆ 防爆类型： 浇封型◆ 最大工作压力：5kPa ◆ 防爆标志： Exm ⅡT6◆ 连接方式：G1/2”(DN15A)/G3/4”(DN20A) ◆ 出线长度： 0.4米◆ 开阀方式：手动复位◆ 执行标准：● 原 理该阀巧妙利用瞬时电磁力与永磁力及弹簧力的相互作用，实现脉冲驱动自保持关阀及手动开阀自保持功能。
关阀驱动原理：瞬时直流脉冲驱动关阀（DC 9V ～12V/1s ）例：电容放电方式驱动电路原理图：DC9V ～12V GND470uf~1000uf /35V10K 白 DC 黑防护盖红色拉柄执行机构 控制电缆 阀体燃气紧急切断电磁阀说明书型号: EMV01A●操作说明1. 阀门在开启状态有两种关阀方式：①给电磁线圈提供一个（约1秒）瞬时直流脉冲（DC 9～12V）电能，阀门则快速关闭；②打开防护盖，手动压下红色手柄也可关阀。
关阀后状态自保持。
注意：通常情况不宜打开防护盖，以免误操作关阀。
2. 阀门在关闭状态只有一种开阀方式：手动用力向上拉起红色手柄，即可开阀。
开阀状态可自保持。
注意：开阀时，如手柄向上提拉困难，则应采取措施使阀门两端进、出口压力平衡，平衡后再开阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DN15燃气电磁阀 DN20燃气电磁阀 DN25燃气电磁阀
● 概 述：
本公司PS01A 系列燃气紧急切断电磁阀，是燃气管道的安全紧急切断装置。
它可与燃气泄漏报警系统连接或与消防及其他智能报警控制终端模块等连接，实现现场或远程自动/手动紧急切断气源，确保用气安全。
当发生有害的强烈震动时，阀门会自动关闭。
开阀须经人工干预，手动开启，满足安全管理规范，符合事故处理特点。
● 外型尺寸:
● 主要技术参数
◆ 适用气体：天然气;石油液化气;人工煤气等 ◆ 关阀方式： 直流脉冲驱动/手动
无腐蚀性气体 ◆ 驱动电压： DC9V ～DC12V.（脉冲）
◆ 阀体材质：黄铜合金 ◆ 驱动电流： <2A （脉冲）
◆ 密封材质：NBR 橡胶 ◆ 关阀时间： 小于1秒
◆ 工作环境温度：－10℃～＋50℃ ◆ 防爆类型： 浇封型
◆ 最大工作压力：50kPa ◆ 出线长度： 0.4米
◆ 连接方式：G1/2”(DN15A)/G3/4”(DN20A)
◆ 开阀方式：手动复位
◆ 执行标准：
● 原 理
该阀巧妙利用瞬时电磁力与永磁力及弹簧力的相互作用，实现脉冲驱动自保持关阀及手动开阀自保持功能。
关阀驱动原理：瞬时直流脉冲驱动关阀（DC 9V ～12V/1s ）
例：电容放电方式驱动电路原理图：
规格 A(mm) B(mm)
C(mm) D(mm) DN15A 64 28
89 103 DN20A 67
34 92 109 电磁阀
DC9V ～12V GND
470uf~1000uf /35V
10K 白 DC 黑
防护盖 红色拉柄 执行机构 控制电缆 阀体
玑法 燃气紧急切断电磁阀说明书 型号: PS01A DN15A/DN20A 台州磐石金属制品有限公司
● 操作说明
1. 阀门在开启状态有两种关阀方式：① 给电磁线圈提供一个（约1秒）瞬时直流脉冲（DC 9～12V ） 电能，阀门则快速关闭； ② 打开防护盖，手动压下红色手柄也可关阀。
关阀后状态自保持。
注意：通常情况不宜打开防护盖，以免误操作关阀。
2. 阀门在关闭状态只有一种开阀方式：手动用力向上拉起红色手柄，即可开阀。
开阀状态可自保持。
注意：开阀时，如手柄向上提拉困难，则应采取措施使阀门两端进、出口压力平衡，平衡后再开阀。
切忌野蛮操作，以免损坏开阀执行机构。
3. 阀门在开启状态：由于采用磁锁原理设计，因此阀门在遇有害的强烈震动时，阀门可能会自动关闭， 属正常情况。
如果开阀自锁力不正常（过小），则应通知厂家维修。
4. 当阀门紧急切断后，须人工现场确认，排除事故隐患方能手动复位，恢复通气。
● 安装要求
1. 阀门安装单位应具备相应资质并按相关的燃气管道施工规范安装。
2. 阀门应安装在户内的总进气阀之后，以便检修。
3. 应按阀体标明的气流方向安装，阀体线圈不得倒立，允许水平和垂直安装。
4. 电磁阀控制线应正确可靠连接，控制线有极性：白色线为正极、黑色线为负极，不能接反。
5. 管道吹扫时，建议将电磁阀隔离，以免管内杂物损坏阀门密封材料。
6. 管道在进行试压检测密封性能前，应先使电磁阀处开阀状态。
7. 手动开阀时，宜在阀门进出口压力平衡时操作。
8. 电动关阀时，切忌接错电源，如：接错极性、加错电压或长时间通电等，以免损坏电磁线圈。
9. 任何因保管不善、违章施工造成阀门损坏、部件丢失，不属于本公司免费保修范围。
● 家用型紧急切断电磁阀安装指导
家用型电磁阀安装示意图 产品在民宅内应用示意图
● 布线要求
电缆线：建议采用双芯护导线2×0.75mm 2,接线采用端子压接方式；
控制距离：电容放电驱动方式，布线长度小于50 米。
● 阀门维护
建议用户定期对阀门进行开、关检查，如发现故障，应及时通知专业人员或厂家检修。
致力为燃气专业用户提供可信赖的安全产品
— 家用燃气报警器 标准接线盒 燃气 球阀 球阀 电磁阀 煤气表
燃气具
我们所有的努力都是为了让顾客更满意感谢您的选择！。
