地铁施工中高层建筑沉降监测与精度分析
高层住宅楼沉降观测与分析
高层住宅楼沉降观测与分析•引言•沉降观测方法和技术•高层住宅楼沉降数据分析•沉降原因及对建筑安全的影响•高层住宅楼沉降预防与控制措施目•结论与展望录引言CATALOGUE 01沉降观测的重要性预防潜在危险为维护保养提供依据确保建筑物安全高层住宅楼的特殊性地基要求高高层住宅楼结构复杂，楼层多，荷载分布不均，容易导致沉降问题。
结构复杂影响因素多指导工程施工沉降分析可以为高层住宅楼的工程施工提供指导，确保施工过程中建筑物的稳定性和安全性。
掌握沉降规律通过对高层住宅楼的沉降观测数据进行分析，可以掌握建筑物的沉降规律，为今后的工程设计和施工提供参考。
推动科技进步沉降观测和分析技术的研究和应用，有助于推动土木工程领域的科技进步，提高我国建筑业的整体水平。
分析目的和意义沉降观测方法和技术CATALOGUE02水准测量法基线法传统沉降观测方法GPS测量法干涉测量法现代沉降观测技术选择依据在选择沉降观测方法时，需考虑观测精度、操作便捷性、实时性、成本等多方面因素。
方法比较传统沉降观测方法与现代沉降观测技术各有优缺点。
传统方法精度较高，但操作繁琐；现代技术具有实时、高精度等优点，但成本相对较高。
在实际应用中，可根据具体需求和条件选择合适的方法进行沉降观测。
观测方法选择与比较高层住宅楼沉降数据分析CATALOGUE03数据预处理030201沉降原因及对建筑安全的影响CATALOGUE04地基土层性质影响土层压缩性地基土层的压缩性是高层住宅楼沉降的主要原因之一。
当建筑物荷载作用于地基时，土层会发生压缩变形，导致建筑物沉降。
土层不均匀性地基土层的不均匀性也可能导致沉降。
当建筑物地基下的土层存在薄弱层或不同土层的物理力学性质差异较大时，荷载作用下的沉降会更为明显。
地下水位变化影响地下水位上升地下水位下降施工因素导致的沉降高层住宅楼沉降预防与控制措施CATALOGUE0503设计与实际结合优化地基设计01地基类型选择02地基处理严格控制施工质量1定期沉降观测与维护23在高层住宅楼施工过程中及竣工后，定期进行沉降观测，掌握建筑物的沉降情况，为后续分析提供依据。

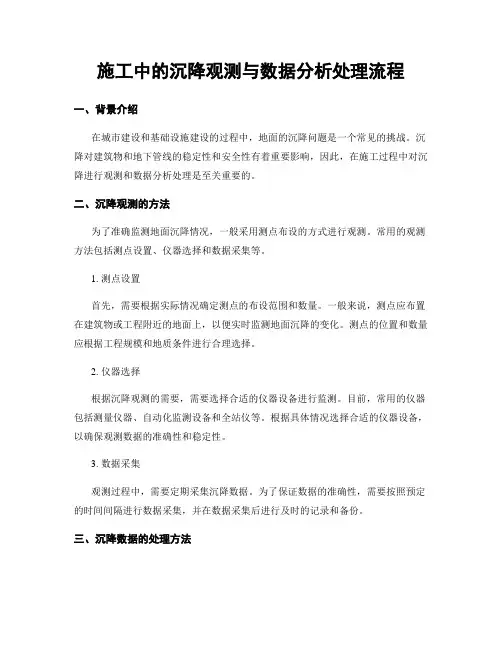

施工中的沉降观测与数据分析处理流程
施工中的沉降观测与数据分析处理流程一、背景介绍在城市建设和基础设施建设的过程中，地面的沉降问题是一个常见的挑战。
沉降对建筑物和地下管线的稳定性和安全性有着重要影响，因此，在施工过程中对沉降进行观测和数据分析处理是至关重要的。
二、沉降观测的方法为了准确监测地面沉降情况，一般采用测点布设的方式进行观测。
常用的观测方法包括测点设置、仪器选择和数据采集等。
1. 测点设置首先，需要根据实际情况确定测点的布设范围和数量。
一般来说，测点应布置在建筑物或工程附近的地面上，以便实时监测地面沉降的变化。
测点的位置和数量应根据工程规模和地质条件进行合理选择。
2. 仪器选择根据沉降观测的需要，需要选择合适的仪器设备进行监测。
目前，常用的仪器包括测量仪器、自动化监测设备和全站仪等。
根据具体情况选择合适的仪器设备，以确保观测数据的准确性和稳定性。
3. 数据采集观测过程中，需要定期采集沉降数据。
为了保证数据的准确性，需要按照预定的时间间隔进行数据采集，并在数据采集后进行及时的记录和备份。
三、沉降数据的处理方法沉降观测结束后，需要对采集到的数据进行处理和分析。
这一步骤旨在分析地面沉降的变化趋势和规律，并提供相关参考数据。
1. 数据清洗在进行数据处理之前，需要对采集到的数据进行清洗，包括数据的筛选和去除异常值等。
在清洗过程中，需要注意保留关键数据，以便后续的分析和处理。
2. 数据分析通过对清洗后的数据进行分析，可以得到地面沉降的变化趋势和规律。
常用的分析方法包括统计分析、图表分析和回归分析等。
通过这些方法，可以获取各个测点的沉降速度、沉降趋势和沉降规律等重要参数。
3. 结果解读根据数据分析的结果，可以对地面沉降情况进行解读。
解读过程中，需要结合实际情况和工程要求，对沉降的影响程度和可能的风险进行评估和预测。
四、沉降观测与工程管理的关系沉降观测和数据处理在工程管理中起到重要的作用。
通过对地面沉降进行监测和分析，可以提前发现潜在的问题，及时采取措施进行调整和修复，从而确保工程的稳定性和安全性。

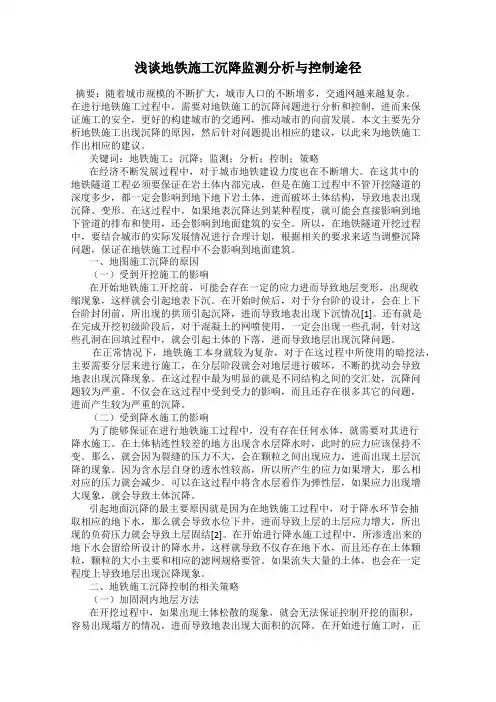

浅谈地铁施工沉降监测分析与控制途径
浅谈地铁施工沉降监测分析与控制途径摘要：随着城市规模的不断扩大，城市人口的不断增多，交通网越来越复杂。
在进行地铁施工过程中，需要对地铁施工的沉降问题进行分析和控制，进而来保证施工的安全，更好的构建城市的交通网，推动城市的向前发展。
本文主要先分析地铁施工出现沉降的原因，然后针对问题提出相应的建议，以此来为地铁施工作出相应的建议。
关键词：地铁施工；沉降；监测；分析；控制；策略在经济不断发展过程中，对于城市地铁建设力度也在不断增大。
在这其中的地铁隧道工程必须要保证在岩土体内部完成，但是在施工过程中不管开挖隧道的深度多少，都一定会影响到地下地下岩土体，进而破坏土体结构，导致地表出现沉降、变形。
在这过程中，如果地表沉降达到某种程度，就可能会直接影响到地下管道的排布和使用，还会影响到地面建筑的安全。
所以，在地铁隧道开挖过程中，要结合城市的实际发展情况进行合理计划，根据相关的要求来适当调整沉降问题，保证在地铁施工过程中不会影响到地面建筑。
一、地图施工沉降的原因（一）受到开挖施工的影响在开始地铁施工开挖前，可能会存在一定的应力进而导致地层变形，出现收缩现象，这样就会引起地表下沉。
在开始时候后，对于分台阶的设计，会在上下台阶封闭前，所出现的拱顶引起沉降，进而导致地表出现下沉情况[1]。
还有就是在完成开挖初级阶段后，对于混凝土的网喷使用，一定会出现一些孔洞，针对这些孔洞在回填过程中，就会引起土体的下落，进而导致地层出现沉降问题。
在正常情况下，地铁施工本身就较为复杂，对于在这过程中所使用的暗挖法，主要需要分层来进行施工，在分层阶段就会对地层进行破坏，不断的扰动会导致地表出现沉降现象。
在这过程中最为明显的就是不同结构之间的交汇处，沉降问题较为严重。
不仅会在这过程中受到受力的影响，而且还存在很多其它的问题，进而产生较为严重的沉降。
（二）受到降水施工的影响为了能够保证在进行地铁施工过程中，没有存在任何水体，就需要对其进行降水施工。
高层建筑沉降观测及其数据分析
高层建筑沉降观测及其数据分析【摘要】近几十年来，城市化进程不断加快，随着高层建筑项目数量的增多，人们对高层建筑的安全性和使用性提出了更高的要求，因此为了验证沉降计算与工程设计的准确性，保证高层建筑的质量，必须对高层建筑进行变形观测。
本文主要围绕高层建筑沉降观测及其数据分析进行探究，供同行参考。
【关键词】高层建筑；沉降观测；数据分析引言随着我国城市建设的发展，高层建筑在我国兴起，这在客观上提出了如何保证高层建筑施工和使用过程中的安全问题。
当地基承载力的设计计算数据与实际情况不相符，就会产生建筑物不均匀沉降，影响建筑物的使用。
特别是当建筑物荷载过大，超过地基土所能承受的能力，发生剪切破坏，将给建筑物安全带来隐患和危害。
下面我们具体探讨一下沉降观测中存在的几个主要技术问题。
1 高层建筑中沉降观测概述在沉降观测的过程中，必须应该满足其相关要求，才能够保证观测的正确性与施工的安全性。
1.1 基本要求观测人员能够熟练运用相关观测仪器且必须持证上岗，上岗前必须经过正式的培训与考核。
在进行观测之前，必须检查观测仪器的精准度与合格度，并测试团队之间的配合度、协和性、认真度等。
1.2 对观测人员与仪器设备的要求沉降观测对于观测精度的要求十分高，因此在进行高层建筑沉降观测之前，必须对观测人员以及记录人员的观测技术进行培训，使其能够熟练掌握观测的准确性，能够及时了解高策过程中建筑物的不同特点。
当沉降观测过程中出现误差时，相关观测人员能够立即发现并找出原因进行纠正，在不同的情况下能够运用不同的观测方法以及观测程序，在进行平差计算时，能够做到速度快、思维敏捷、精确度高等。
在进行高层建筑沉降观测的过程中必须保证观测仪器测量数值的准确性，当建筑物的负荷增加时，也能够及时推断出建筑物沉降的相关情况，将误差减小到最低值，避免因环境影响出现的误差等。
1.3 观测精度的要求各项观测指标要求如下：往返较差、附和或环线闭合差：△h=∑a-∑b≤1.0，n 表示测站数；前后视距≤30m；前后视距差≤1.0m；前后视距累积差≤3.0m；沉降观测点相对于后视点的高差容差：≤1.0mm。

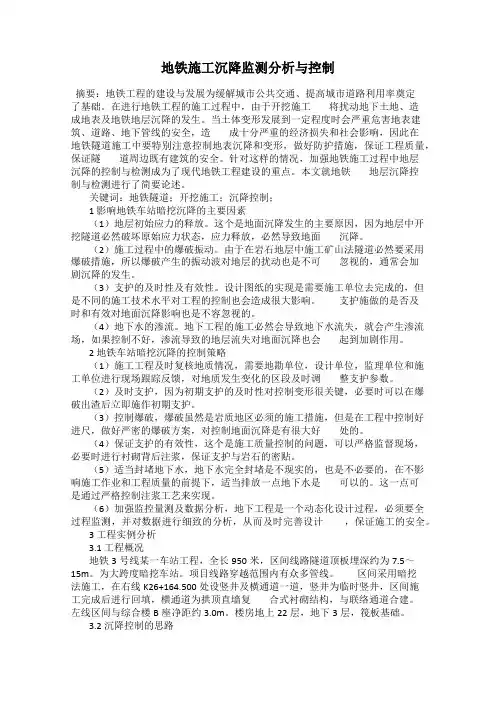

地铁施工沉降监测分析与控制
地铁施工沉降监测分析与控制摘要：地铁工程的建设与发展为缓解城市公共交通、提高城市道路利用率奠定了基础。
在进行地铁工程的施工过程中，由于开挖施工将扰动地下土地、造成地表及地铁地层沉降的发生。
当土体变形发展到一定程度时会严重危害地表建筑、道路、地下管线的安全，造成十分严重的经济损失和社会影响，因此在地铁隧道施工中要特别注意控制地表沉降和变形，做好防护措施，保证工程质量，保证隧道周边既有建筑的安全。
针对这样的情况，加强地铁施工过程中地层沉降的控制与检测成为了现代地铁工程建设的重点。
本文就地铁地层沉降控制与检测进行了简要论述。
关键词：地铁隧道；开挖施工；沉降控制；1 影响地铁车站暗挖沉降的主要因素（1）地层初始应力的释放。
这个是地面沉降发生的主要原因，因为地层中开挖隧道必然破坏原始应力状态，应力释放，必然导致地面沉降。
（2）施工过程中的爆破振动。
由于在岩石地层中施工矿山法隧道必然要采用爆破措施，所以爆破产生的振动波对地层的扰动也是不可忽视的，通常会加剧沉降的发生。
（3）支护的及时性及有效性。
设计图纸的实现是需要施工单位去完成的，但是不同的施工技术水平对工程的控制也会造成很大影响。
支护施做的是否及时和有效对地面沉降影响也是不容忽视的。
（4）地下水的渗流。
地下工程的施工必然会导致地下水流失，就会产生渗流场，如果控制不好，渗流导致的地层流失对地面沉降也会起到加剧作用。
2 地铁车站暗挖沉降的控制策略（1）施工工程及时复核地质情况，需要地勘单位，设计单位，监理单位和施工单位进行现场跟踪反馈，对地质发生变化的区段及时调整支护参数。
（2）及时支护，因为初期支护的及时性对控制变形很关键，必要时可以在爆破出渣后立即施作初期支护。
（3）控制爆破，爆破虽然是岩质地区必须的施工措施，但是在工程中控制好进尺，做好严密的爆破方案，对控制地面沉降是有很大好处的。
（4）保证支护的有效性，这个是施工质量控制的问题，可以严格监督现场，必要时进行衬砌背后注浆，保证支护与岩石的密贴。
地铁施工沉降监测分析与控制
地铁施工沉降监测分析与控制以深圳地铁九号线人民南站为背景、结合现场施工临控量测的结果，总结出了九号线人民南站在盖挖逆作施工和先隧后站施工下对地表和周围桥墩及建筑沉降产生的原因及沉降规律，并提出控制沉降的措施。
对后续施工起到了指导作用。
1、工程概况1.1地理位置与工程规模人民南站起止于春风路高架桥与建设路交汇处和春风路高架桥与人民南路交汇处。
车站有效站台中心里程为YDK23+750.000，车站起点里程YDK23+668.499，终点里程为YDK23+835.537，全长167.014m。
九号线人民南站车站主体盖挖逆作采用先施做结构主体临时和永久中立柱，然后再从顶板从上往下开挖一层做一层，最后施工底板。
施工对环境的影响主要为与人民南站结构平行的春风高架桥架桥，桩基采用直径1500mm的钻孔灌注桩，桩长约17.6m～21.5m。
1.2工程及水文地质车站主体标准段基坑深度约为28.5m，宽度约为18.6m，车站顶板的覆土厚度约为4.5m。
土层从上往下依次是素填土层、杂填土层、填石、淤泥质粘土层、粘性土层、粉细砂层、中粗砂层、圆砾层、卵石层、粉质粘土、粉质粘土、侏罗系变质砂岩全风化带、侏羅系变质砂岩强风化带、糜棱岩强风化带、侏罗系变质砂岩中等风化带、侏罗系变质砂岩微风化带、断层破碎带，断层角砾。
2、地铁施工监控量测的分析2.1监测点的布置九号线人民南站地表沉降监测点布设点间距为15m，有拐角的地方必须要布设，从图1可以看到CZCJ1～22共22个点。
而且，车站周围的建筑物和桥墩沉降点的布设，房屋建筑在拐角处必须要布设沉降点，直线点距为10m，如果遇到沉降明显或有裂缝的地方需要适当的增加沉降点的布置，编号DX1～14共14个点。
每处桥墩至少要布设一个沉降点编号Q1～14共14个点。
见图22.2车站主体结构地表沉降变化从中选取了较为典型沉降监测断面的监测点CZCJ6、15、16监测数据为分析对象，分析其地表沉降和施工工况的关系。
地铁工程沉降监测方案
地铁工程沉降监测方案一、前言地铁工程是城市交通建设的重要组成部分，对于城市的交通运输能力和效率有着重要的影响。
然而，地铁工程施工过程中可能会对周边建筑物和地下管线等设施造成一定的影响，其中最为重要的就是地铁工程施工引起的地表沉降问题。
为了及时发现并监测地铁工程沉降的变化，保证地铁工程的安全和周边建筑物的稳定，制定一套科学合理的地铁工程沉降监测方案显得非常重要。
二、监测目的1. 监测地铁工程施工过程中对地表沉降的影响，及时发现问题并进行调整。
2. 监测周边建筑物、地下管线等设施对地铁工程施工引起的沉降情况，保证设施的安全和稳定。
3. 监测地铁工程施工后的地表沉降情况，为地铁线路的运营提供技术支持。
三、监测内容地铁工程沉降监测的内容主要包括地表沉降监测、建筑物变形监测、管线位移监测等。
1. 地表沉降监测：通过设置地表沉降监测点，对地铁工程施工过程中和施工后地表沉降情况进行实时监测。
2. 建筑物变形监测：选择周边建筑物作为监测目标，通过设置变形监测点或者使用建筑物结构健康监测系统，对建筑物的变形情况进行实时监测。
3. 管线位移监测：选择地下管线作为监测对象，通过设置位移监测点，对地下管线的位移情况进行实时监测。
四、监测方法1. 地表沉降监测方法：采用高精度测量仪器进行地表沉降点的测量，如全站仪、GNSS测量等。
2. 建筑物变形监测方法：使用变形监测仪器对建筑物的变形情况进行监测，如倾斜仪、位移传感器等。
3. 管线位移监测方法：通过设置位移传感器对地下管线的位移情况进行监测，如测斜仪、位移传感器等。
五、监测方案1. 地表沉降监测方案地表沉降监测方案主要包括监测点的设置、监测频次、数据处理等内容。
（1）监测点的设置：根据地铁工程的施工范围和地表沉降的敏感区域，确定监测点的位置，并采用同一坐标系进行设置，以确保监测数据的准确性和可比性。
（2）监测频次：地铁工程施工期间，监测频次应根据具体情况进行调整，一般可以采用日、周、月的监测频次，以确保及时发现地表沉降的变化。
高层建筑物沉降观测及数据分析
高层建筑物沉降观测及数据分析摘要：本文结合高层建筑物的沉降观测实践，进行了网点布设、精度估算、成果精度评定和数据分析，总结了做好建筑物沉降观测的关键事项。
对同类工作具有较好的参考价值。
关键词：沉降观测；精度估算；数据分析1 引言在高层建筑物施工过程中，建筑物基础的沉降观测是十分重要的工作。
通过沉降观测，一方面可以确定基础的实际沉降量、沉降差等参数是否在设计允许值范围内，以确保建筑物的安全；另一方面可以积累沉降数据，将现场测量结果反馈到设计部门，为今后同类建筑设计的优化提供参考。
位于中山市的某酒店，地面以上15层，一层地下室，预制桩基础，框架结构。
此酒店属高层建筑，在其施工过程中及竣工后一段时间内，必须对基础进行沉降观测。
笔者有幸参与这一工作的全过程，借此介绍一下这方面的经验。
2 布网方案2.1 基准点的布设沉降观测基准点是沉降观测的参考基准，是沉降观测的基础，基准点的布设至关重要，基准点应选择在变形影响范围以外且稳定、易于长期保存的地方，应避开交通主道、地下管线、河岸、松软填土地段。
基准点的标石应埋设在基岩层或原状土层中，也可设在基础深且稳定的建筑物上，基准点数不应少于3个。
根据现场的条件，如图1所示，在距施工场地200米外布设了3个基准点，分别为BM1、BM2和BM3，其中BM1、BM3位于已建成十年以上的高层建筑物的基础上，另一个点BM2位于桥墩上部，点位稳固，3个基准点构成闭合水准路线作基准网。
2．2 沉降观测点的布设根据设计要求，在建筑物首层柱基上布设了6个沉降观测点C1～C6（见图1），其中4个位于建筑物四大拐角上，2个位于长边中部，观测点间距25～35m。
相邻沉降观测点间联测，C2与C5联测，BM2与C3联测,BM3分别与C1、C2联测，这样BM2、BM3与C1～C6构成沉降监测网，网中有四个闭（附）合环，图1中h1～h10分别为各线路的高差，括号内数字为线路测站数。
沉降观测点采用冲击钻在柱上打孔，然后嵌入带帽不锈钢标志，标志与柱面成60°角，标志外露3～4cm，便于立尺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地铁施工中高层建筑沉降监测与精度分析
提纲：
一、地铁施工对周边高层建筑的影响
二、高层建筑沉降监测方法及技术
三、高层建筑沉降监测精度分析
四、高层建筑沉降监测数据分析和处理
五、高层建筑沉降监测在地铁施工中的应用
一、地铁施工对周边高层建筑的影响
在地铁施工中，地铁隧道挖掘和地铁站建设都会对周围建筑物造成较大的影响，其中最主要的影响就是地基沉降。
建筑物的基础是直接承担房屋荷载的部分，而地基沉降会使建筑物的基础遭受一定程度的损伤，进而危及建筑物的结构安全。
因此，地铁施工对周边高层建筑的影响是非常大的，建筑专家需要进行监测以保证建筑物安全。
二、高层建筑沉降监测方法及技术
高层建筑沉降监测是为了判断地基是否变形，从而提前预警和处理强力沉降。
传统的沉降监测方法包括视觉观测、经验公式和三角测量等，但是这些方法准确度较低，不能实现长时间的、高精度的沉降监测。
现代高层建筑沉降监测方法包括测斜仪、全站仪、激光测距仪、GPS和遥感技术等。
测斜仪是常用的沉降监测仪器之一，采用倾斜传感器测量建筑
物的倾斜角度，进而计算出沉降量。
全站仪测量能够将三维空间点位数据以高精度进行测量，因此也逐渐成为高层建筑沉降监测的重要技术之一。
激光测距仪和GPS等技术则可以借助
激光的高精度和全球定位系统的定位精度进行高效的监测。
遥感技术则通过利用卫星图像、航空摄影及其他无人机、地面监测数据进行建筑物的非接触式测量，达到高效、安全监测的目的。
三、高层建筑沉降监测精度分析
高层建筑沉降监测精度是衡量监测方法和仪器好坏的重要技术指标。
精度的高低直接关系到监测到的沉降数据的准确性。
高层建筑沉降监测精度受多个因素影响，例如仪器本身的精度、安装位置的选择、监测数据的采集和处理方法等等。
仪器本身的精度是非常关键的，因此需要选择高精度、精度稳定的仪器，同时在安装仪器时也需要遵循正规、标准的安装流程，以保证测量精度不受外界环境的影响。
四、高层建筑沉降监测数据分析和处理
高层建筑沉降数据分析和处理是利用统计学和计算机技术对收集到的数据进行分析和处理。
常常采取的方法包括将数据进行趋势分析、周期分析、变形特征分析等等。
趋势分析可以根据收集到的数据趋势来判断建筑沉降趋势的发展，并提前预警和处理潜在问题。
周期分析则可以明确建筑物沉降周期和变化特征，为后续保养和维护提供具体参考。
变形特征分析可以对监测数据进行归因，确认影响建筑沉降的原因，例如地基不均匀
沉降、建筑物结构等等。
五、高层建筑沉降监测在地铁施工中的应用
高层建筑沉降监测在地铁施工中的应用非常广泛，既可以对毗邻地铁路线的高层建筑进行长期的沉降监测，也可以在地铁建设开始前对潜在地铁施工区域进行预先监测，确认建筑物沉降特征和趋势，为后续预警和处理提供客观、科学的依据。
高精度、高效率的建筑物沉降监测方法和技术在地铁施工中的实际效果已经得到验证。
相关案例：
1. 2008年北京地铁10号线工程对四环路北侧高层建筑群的影
响
2008年北京地铁10号线工程在施工期间对四环路北侧高层建
筑群造成较大的地基沉降，导致多栋高层建筑物的裂缝扩大，严重威胁该区域内的建筑物结构稳定性。
在此背景下，专家们运用高精度的地基沉降监测技术，及时发现并处理地基沉降问题，有效维护了当地高层建筑物的结构安全。
2. 上海地铁3号线建设工程对周边高层建筑的影响
上海地铁3号线建设工程在施工期间对毗邻地铁沿线的高层建筑物进行了长期的沉降监测。
通过及时对监测数据进行趋势分析和变形特征分析，专家们得以及时发现沉降特征和沉降趋势，早期预警和处理潜在问题，有效维护了当地高层建筑物的结构
安全。
3. 深圳地铁建设工程对中心城区的影响
深圳地铁建设工程涉及中心城区范围，因此地铁施工对周边高层建筑物造成的影响较大。
专家们运用高精度的地基沉降监测技术，在施工期间对潜在影响的高层建筑进行了预先监测，提前预警和处理可能存在的问题，保证了中心城区的建筑物结构稳定性。
4. 武汉地铁建设工程对周边高层建筑的影响
武汉地铁建设工程在施工期间，对毗邻地铁沿线的高层建筑物进行了长期的沉降监测。
根据监测数据，专家们得以及时发现建筑物沉降特征和沉降趋势，并采取了有效措施加以处理，保证了当地高层建筑物的结构安全。
5. 广州地铁建设工程对周边高层建筑的影响
广州地铁建设工程在施工期间，由于地铁施工对周边高层建筑物造成的影响较大，因此专家们采用了高精度的地基沉降监测技术，对毗邻地铁沿线的高层建筑进行了长期的监测。
通过对监测数据的趋势分析和变形特征分析，发现了存在的潜在问题，采取了有效措施加以处理，保证了当地高层建筑物的结构安全。
