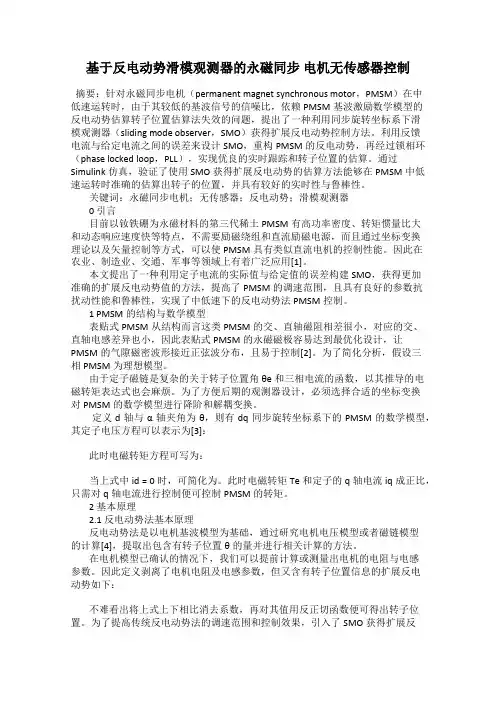

基于反电动势滑模观测器的永磁同步 电机无传感器控制
基于反电动势滑模观测器的永磁同步电机无传感器控制摘要：针对永磁同步电机（permanent magnet synchronous motor，PMSM）在中低速运转时，由于其较低的基波信号的信噪比，依赖PMSM基波激励数学模型的反电动势估算转子位置估算法失效的问题，提出了一种利用同步旋转坐标系下滑模观测器（sliding mode observer，SMO）获得扩展反电动势控制方法。
利用反馈电流与给定电流之间的误差来设计SMO，重构PMSM的反电动势，再经过锁相环（phase locked loop，PLL），实现优良的实时跟踪和转子位置的估算。
通过Simulink仿真，验证了使用SMO获得扩展反电动势的估算方法能够在PMSM中低速运转时准确的估算出转子的位置，并具有较好的实时性与鲁棒性。
关键词：永磁同步电机；无传感器；反电动势；滑模观测器0 引言目前以钕铁硼为永磁材料的第三代稀土PMSM有高功率密度、转矩惯量比大和动态响应速度快等特点，不需要励磁绕组和直流励磁电源，而且通过坐标变换理论以及矢量控制等方式，可以使PMSM具有类似直流电机的控制性能。
因此在农业、制造业、交通、军事等领域上有着广泛应用[1]。
本文提出了一种利用定子电流的实际值与给定值的误差构建SMO，获得更加准确的扩展反电动势值的方法，提高了PMSM的调速范围，且具有良好的参数抗扰动性能和鲁棒性，实现了中低速下的反电动势法PMSM控制。
1 PMSM的结构与数学模型表贴式PMSM从结构而言这类PMSM的交、直轴磁阻相差很小，对应的交、直轴电感差异也小，因此表贴式PMSM的永磁磁极容易达到最优化设计，让PMSM的气隙磁密波形接近正弦波分布，且易于控制[2]。
为了简化分析，假设三相PMSM为理想模型。
由于定子磁链是复杂的关于转子位置角θe和三相电流的函数，以其推导的电磁转矩表达式也会麻烦。
为了方便后期的观测器设计，必须选择合适的坐标变换对PMSM的数学模型进行降阶和解耦变换。
基于ESO-SMC永磁同步电机矢量控制研究
• 29•针对永磁同步电动机矢量控制系统中转速环PI控制存在的抗干扰性能差与响应速度慢等缺点，本文将扩张状态观测器与滑模控制相结合并应用于矢量控制中转速环上，与传统的PI控制器相比，利用扩张状态观测器进行负载前馈补偿的滑模控制提高了系统的抗干扰能力与响应速度。
永磁同步电动机（P e r m a n e n t M a g n e t S y n c h r o n o u s Motor,PMSM）相对于普通电机而言，在效率高、调速范围以及静谧性有着较大的优势，已经广泛的应用于各个行业。
传统的PID控制方法在可靠性与工程实现方面有着较大的优势，而电机的实际运行中存在着许多非线性的因素，并且PID控制器存在着抗干扰能力弱与响应速度慢等缺点。
因此，本文采用鲁棒性更好的滑模控制器，并与扩张状态观测器相结合方式对速度环控制器进行设计，Matlab/simulink仿真结果表明：改进的滑模控制器具有响应速度快、抗负载扰动能力强等优点。
1 永磁同步电机数学模型为了PMSM建模的需要，通常假设PMSM为理想化的电机模型。
基于以上假设可建立起两相旋转坐标d-q系下的数学模型，定子电压可表示为：(1)磁链方程：(2)机械运动方程：(3)对于表贴式PMSM，直轴电感与交轴电感相等，电机在d,q轴坐标系下电磁转矩公式为：(4)式中：u d,u q为d,q轴的定子电压分量；R为定子绕组电阻；i d,i q为d,q 轴的电流分量；ψd,ψq分别为d,q轴上的定子磁链；ωm为电机的角速度；L q,L d为交直轴电感；ψf为永磁磁链；J为转动惯量；p为磁极对数。
2 扩张状态观测器扩张状态观测器（Extended State Observer,ESO）是由韩京清教授提出的一种非线性组合方式，目的是对系统输出的状态以及内外扰动情况进行观测。
将式(3)改写为：(4)式中：为综合扰动，设计二阶非线性ESO为：(5)fal()为经典非线性函数，表示如下：(6)式中，z1表示速度估计；z2表示综合扰动估计；为输入误差变量e1=z1—ωe；x为滤波因子；β0,β1为ESO 观测器滤波系数。
基于ESO的永磁同步电机直接转矩控制
图 １ 基 于 Ｅ Ｏ的 Ｐ Ｍ 无 速 度 传 感 器 直 接 转 矩 控 制 系统 Ｓ ＭＳ
Ｆ ｇ Ｄｉｅ ｔｔｒ ｕｅ ｃ ｎｔｏ ｙ ｔ ｍ ｓ ｄ ｏ ｉ ．１ ｒ ｃ ｏ ｑ ｏ ｒ ｌｓ ｓｅ ｂａ ｅ ｎ ＥＳＯ
虽然 有波 动 ， 但是 误 差在 ０ ５ 以内 。 ．％
量。
式（ ） ３ 中通 过 适 当选 择 扩 张 状 态 观 测 器 参 数 ，
即可实 时 观测 出 原 系 统 状 态 变 量 以 及 扩 张 状 态 变
Ｘ ：＝， （ ） ＝ ［ ｔ ａ （ ） ２Ｘ。 ａ （） ｔ ］
（ ５ １）
记 （） ＝ Ｗ（） 则 可将 式 （ ） ｔ ｔ， ８ 扩张 成线 性 控
为 了验 证基 于 Ｅ Ｏ 的定 子 磁 链 及 转 速 观测 器 Ｓ
（） ９
直 接转 矩控 制 系统 的性 能 ， 文 在 自行 研 制 的多 轴 本
运动 控制 实验 平 台上 进 行 了 实 验验 证 ， 在 相 同条 并
（ ０ １）
件下 进 行 了 ＭＡ Ｌ Ｂ仿 真 。实 验 装 置 设 计 如 ２图 ＴＡ
式 中， Ｙ Ｙ ， ， ’ｔ （ ， … Ｙ ，）是未 知 函数 ， “与 Ｙ是 控制 输入 与测 量输 出 。 未知 函数 ， ・ 将 （ ）扩充成 新 的
状态 变量 ， 川 （） ＝ （） 即可将 原系 统扩 张 ｘ ｔ， 成 为线性 系统 ：
１ ＝ ２， ２ ＝ Ｘ３ ， … ，

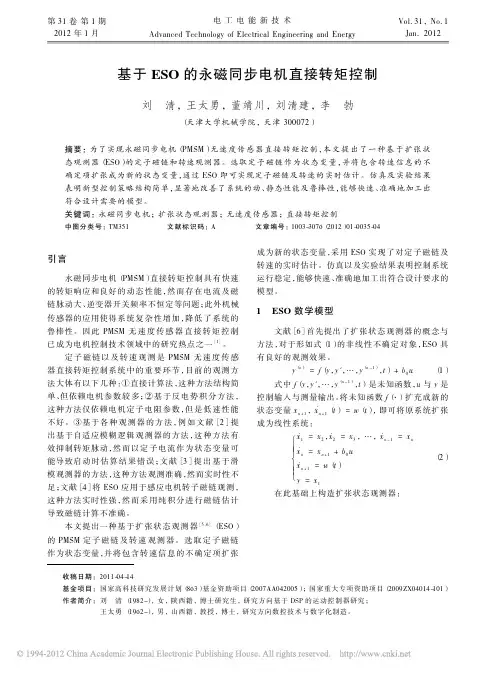

基 于 Ｅ Ｏ 的 永磁 同步 电机 直 接 转 矩 控 制 Ｓ
刘 清 ，王 太 勇 ，董 靖川 ，刘 清 建 ，李 勃
（ 津 大学机械 学院 ，天 津 ３ ０ ７ ） 天 ０ ０ ２ 摘要 ：为 了 实现 永磁 同步 电机 （ ＭＳ 无速 度 传 感 器 直接 转 矩 控 制 ， 文提 出 了一 种 基 于扩 张状 Ｐ Ｍ） 本 态观 测 器 （ Ｓ 的定子磁 链 和转速 观 测器 。选取 定子 磁 链 作 为状 态 变量 ， Ｅ Ｏ） 并将 包含 转速 信 息 的 不
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于ESO与反步法的永磁同步电动机非线性控制张立;朱培森;王建晖【摘要】在永磁同步电动机(permanent magnet synchronous motor,PMSM)运行期间,存在许多未知不确定项和未知干扰,其为一种多变量、高阶次、强耦合的非线性系统.为了能够分别对系统中各个状态量中的不确定性干扰进行动态补偿,构造了一种低阶的扩张状态观测器(Extended State Obeserver,ESO).同时,为了对系统稳定性进行有效控制,利用反步设计法(Backstepping)构造了稳定的Lyapunov 函数,从而提出了一种控制方法,减轻了ESO的跟踪负担.为了验证上述方法,针对某一永磁同步电动机系统模型进行相应仿真.仿真结果表明,系统具有良好的跟踪性能和较强的抗干扰能力.该设计方法可行且效果良好.【期刊名称】《机电工程技术》【年(卷),期】2019(048)006【总页数】4页(P53-55,88)【关键词】永磁同步电动机;非线性控制;反步法;扩张状态观测器;抗干扰【作者】张立;朱培森;王建晖【作者单位】广州市土地房产管理职业学校,广东广州 510320;广州大学机械与电气工程学院,广东广州 510006;广州大学机械与电气工程学院,广东广州 510006【正文语种】中文【中图分类】TP391.90 引言永磁同步电动机（permanent-magnet synchronousmotor，PMSM）具有高效率、高可靠性、高转矩电流比、高转矩体积比、结构紧凑、机械结构简单和易于维护等优点[1-2]。
这使其成为交流传动系统执行系统的主流，在精确运动控制领域得到了广泛的引用[3]。
在控制方法设计中，要实现高性能的伺服控制，就必须克服系统不确定性因素和非线性因素等所带来的消极影响。
对于复杂的永磁同步电动机模型来说，直接利用Lyapunov函数对永磁同步电动机进行稳定性分析虽然可行但计算过程复杂，计算量大[4-6]。
永磁同步电动机的实际应用场景存在着许多不确定性干扰，这使得控制方法的设计难度大大增加。
由于永磁同步电动机是一种多变量、高阶次、强耦合的非线性系统，故直接构建Lyapunov函数存在很大的困难。
目前，有学者采用反步法对Lyapunov函数进行有效构造，从而完成整个系统控制律的设计[7]。
此外，有学者在反步法的基础上加入自适应控制，对不确定性干扰进行补偿[8-10]。
但是此法在一定程度上增添了自适应参数的个数，使得计算量增加。
从另一方面，针对含有不确定性干扰的系统，有学者提出了一种能够将系统中的不确定性干扰的实时作用量扩充成新的状态量，进而实现有效跟踪的ESO[11]。
设计基于ESO的补偿器，可动态地补偿不确定性干扰所造成的不利影响，进而保证系统的稳定性能。
但针对整个系统模型而设计的ESO，在系统模型维数增加的同时，干扰所带来的扰动也会累积，从而导致观测器的性能大大降低。
在实际应用场景中，若仅设计一种单一的ESO，必然会削弱其应用价值。
为了拓宽应用场景，必须研究出一种可适用于实际复杂应用场景的状态观测器。
综上所述，本文在反步法的基础上，融合了ESO方法设计了一种控制方法，实现了对系统更为有效的控制，进一步提高了系统的抗干扰能力，保证了系统的稳定性能。
本文具体的数学模型如第二节所述，所提出的控制方法在第三节进行了详细说明，相应的仿真如第四节所示。
1 永磁同步电动机的数学模型本文所考虑的系统是一种基于转子d-q轴的PMSM数学模型假设（L=Lq=Ld）。
其中，θ代表转子角度，B代表粘滞摩擦系数，p是极对数，J为转子的转动惯量，R和L分别为定子电阻和相电感，ω代表机械角速度，id和iq为d-q轴电流，ϕf 代表永磁磁通，ud和uq代表d-q轴电压，d表示未知负载转矩、转动惯量、相电阻、粘滞摩擦系数、相电感和转子永磁磁通的不确定性干扰， f为外部不确定有界干扰项。
在永磁同步电动机磁场控制中，一般设定直轴电流id为零。
因此永磁同步电动机的模型（1）可以简化为如下式（2）所示为了便于控制器的设计，定义x1=θ,x2=ω,x3=iq，式（2）可以描述为：假定：其中，h为预设控制量，则式（3）进一步表示为：由上式可知，式（5）所描述的系统模型为一含有多不确定扰动项的系统。
本文在Backstepping设计方法的基础上，融合了ESO方法设计了一种控制方法，提升了系统的抗干扰能力，进一步保证了系统的稳定性和跟踪性能。
设计方法如下节所述。
2 基于ESO和Backstepping技术的PMSM控制设计根据上述模型，PMSM控制方法的设计步骤如下。
（1）定义跟踪误差e1为：其中，x1r为期望值，其具有二阶可导性。
取Lyapunov函数V1为：则有：定义误差e2为：其中α1为虚拟控制器。
将式（9）代入式（8）中，可得为保证V1为非正定，则设计α1=-k1e1+，其中k1＞0。
则有：上式中，-k1≤0恒成立。
对e1e2项的处理在下一步描述。
（2）取Lyapunov函数V2为则有：定义误差e3为：将式（14）代入（13）得：要满足≤0 ，则令：由此可得：式中k1＞0，k2＞0，故-k1-k2≤0恒成立，为使V̇2≤0成立，需要进一步设计，以消除e3对系统稳定性的影响。
设计方法如下所述。
式（15）中，含有外部不确定有界扰动量d。
为保证系统的稳定性能，通过构造二阶ESO-1对系统式（3）中的外部不确定有界干扰量d进行实时估计。
构造方法如下所述：建立二阶ESO-1为其中：其中ed1为系统误差；εd为0～1之间的常数；δd为线性段的区间长度。
（3）取Lyapunov函数V3为：则有：由式（14）可得，ė̇3=ẋ3-α̇2 ，则有：要使≤0 ，则：式中k3＞0；式（22）中含有外部不确定有界干扰f，同理设计二阶ESO-2对系统式（3）中的不确定性干扰 f进行实时估计。
构造方法如下所述。
建立二阶ESO-2为：其中：其中ef1为系统误差；εf为0～1之间的常数；δf为线性段的区间长度。
根据上述分析，ESO-2能够对不确定性干扰 f进行准确地实时估计，则式（21）变为：综上所述，系统式（1）趋于稳定。
3 仿真分析为了检验上述方法的可行性，下面针对PMSM控制系统模型（参数如表1所示）进行相应的仿真。
表1 永磁同步电动机参数参数转矩常数kT极对数p定子相电阻R定子相电感L 摩擦系数B转动惯量J额定值0.14 Nk mk A-1 4 2 Ω 25 mH 0.000 1 Nk mk sk rad-1 0.008 6 kgk m2由表1中数据得出系统模型的参数：c1=0.5，c2=16.28，c3=26，c4=80，b=40。
在仿真中，状态方程的初始值设置为[x 1 (0) x2(0) x3(0)]=[1 0 0]，反步法中的参数选为：k1=30，k2=40，k3=0.1。
ESO中的参数选定具体如下：βd1=βf1=100 ，βf1=βf2=100 ，εd=εf=0.5，δd=δf=0.01。
为了对转子角度进行跟踪，并检验系统的稳定性，仿真中给定转子角度的期望值为θ1r=x1r=sin(t) rad/s，并假定系统的不确定干扰项为d=cos(t)，f=2sin(t 2)。
仿真结果如下图1～4所示。
图1 转子角度θ和转子角度期望值θ1r图2 转子角度θ和转子角度期望值θ1r误差图3 不确定干扰d和干扰预测值zd2图4 不确定干扰 f和干扰预测值zf2图1 、图2为转子角度与转子角度期望值的比较，可以看出控制效果良好，两者之间的误差曲线基本稳定于0处，即误差接近于0。
从图3、图4可以看出所建立的扩张状态观测器能够对不确定干扰项d和 f进行良好的实时跟踪，即可实现有效动态补偿。
可见，本文所提方法能够很好地提升系统稳定性能，具有较大的实际应用价值。
4 结束语本文在反步法的基础上，针对永磁同步电动机系统模型，融合了ESO方法，提出了一种新型的控制方法。
首先构造了一种低阶ESO，其能够对各状态量中不确定性干扰进行实时估计；其次利用反步法对PMSM系统模型的Lyapunov函数进行了有效搭建，并在降低计算量的前提下，设计了一种控制方法，实现系统的有效跟踪和强抗干扰性能。
通过仿真可知，本方法能够提高系统抗干扰能力和跟踪性能，具有较大的应用价值。
但是，在永磁同步电动机的实际应用背景下，控制系统的实效性即有效时间内达到稳定是难以保证的。
这给该控制方法带来了挑战。
针对上述PMSM，如何改善上述方法，实现有限时间稳定控制，将是未来的工作重点。
