单相串励电机碳刷使用安装说明
碳刷的安装应特别注意的地方
碳刷的安装应特别注意的地方碳刷的安装应特别注意以下事项：1.禁止在同一电机内安装不同厂牌及不同材质的碳刷。
2.特别注意安装时弹簧下压是否良好，是否防碍碳刷的使用。
3.注意铜线固定螺栓是否稳固及固定方式是否防碍碳刷使用。
4.不可有油污．油渍沾到碳刷及转动件摩擦面。
使用前事项说明：1.碳刷的磨合(CW)：碳刷摩擦面与转动件摩擦面的接触要完全，电流的传输才会均匀。
若未进行磨合工作，电机运转时将会有火花的产生。
磨合的方式有以下：自然磨合：在碳刷安装好后，启动电机运转于无载情况下，使其自然磨合(约0.5－3小时，视大小不同情况)。
人工磨合：在电机断电情况下，以砂纸进行磨合工作。
工具磨合：以磨石等维护工具在启动电机运转于无载情况下进行磨合工作，需专业人员才可执行。
2.去除碳化膜(FW)：碳刷转动件在摩擦接触及电流传导下，会有电解离作用，产生碳化膜，有碳化膜的产生表示使用效果是良好的，无碳化膜的产生将使碳刷磨耗迅速，转动件磨损等现象。
但在湿度高的场所会使碳化膜过厚，易造成转动件短路，噪音，产生火花等，所以应将过厚的碳化膜去除。
另一情况为改新材质碳刷时，因材质的成份及电阻不同，旧材质所产生的碳化膜会使新材质与转动件的电流传送不均匀，不完全。
易造成火花，噪音，磨耗迅速等现象。
所以在装置新材质碳刷时，应将旧碳化膜去除。
去除碳化膜的方式有以下：人工去膜：在断电情况下以细砂纸(#1800-2500)或细钢丝布磨去旧碳化膜。
工具去膜：在启动电机运转于无载情况下，以磨石等维护工具进行去膜工作，需专业人员才可执行。
3.碳刷安装工作务必要仔细。
检查的工作是必要的。
在您购买碳刷时，JINS 会附上简易的安装检查表供您使用。
碳刷安装流程：自然磨合方式安装流程：断电确认>卸下旧碳刷>去除旧碳化膜(更换不同材质碳刷时或碳化膜过厚时需进行此作业)>清洁电机内部>安装新碳刷>安装检查>进行自然磨合(约0.5－3小时，视大小不同情况)>完成人工磨合方式安装流程：断电确认>卸下旧碳刷>安装新碳刷>进行磨合工作>去除旧碳化膜(更换不同材质碳刷时或碳化膜过厚时需进行此作业)>进行电机内部清洁工作>安装检查>完成工具磨合方式安装流程：断电确认>卸下旧碳刷>安装新碳刷>安装检查>进行去膜(更换不同材质碳刷时或碳化膜过厚时需进行此作业)及磨合工作>安装检查>完成。
单相串励电动机接线方法
单相串励电动机接线方法电动机是现代工业生产中不可或缺的设备之一，它能够将电能转化为机械能，为生产加工提供动力。
在众多类型的电动机中，单相串励电动机是一种常见的型号，它的接线方法对于电动机的正常运行具有至关重要的作用。
本文将详细介绍单相串励电动机的接线方法。
一、单相串励电动机的概述单相串励电动机是一种常见的电动机类型，它的结构简单，使用方便，价格相对较低。
单相串励电动机的工作原理是通过电流的变化来改变磁场的方向，从而使电动机的转子产生旋转力矩，实现机械能的转换。
该型号电动机的结构由定子、转子、电刷和电容器组成，其中定子和转子的绕组都是串联的。
二、单相串励电动机的接线方法单相串励电动机的接线方法对于电动机的正常运行至关重要，正确的接线方式可以有效地避免电机的损坏和故障。
下面我们将详细介绍单相串励电动机的接线方法。
1. 接线前的准备在进行单相串励电动机的接线之前，需要对电机进行一些准备工作。
首先需要检查电机的绕组和电容器是否正常，是否存在短路和断路等问题。
其次需要检查电机的电刷是否磨损，是否需要更换。
最后需要准备好接线所需的工具和材料，如绝缘胶带、电线等。
2. 接线步骤单相串励电动机的接线过程相对简单，主要分为以下几步：（1）将电机的电容器、电刷和绕组接线端分别标记出来。
（2）将电容器的两个端子分别与电机的两个绕组接线端相连，连接时需要注意极性。
（3）将电刷的两个端子分别与电机的两个绕组接线端相连，连接时需要注意极性。
（4）将电机的一端绕组的一端接地，另一端与电源相连。
（5）将电机的另一端绕组的一端接地，另一端与电源相连。
（6）用绝缘胶带将接线处进行绝缘，确保安全可靠。
3. 接线注意事项在进行单相串励电动机的接线过程中，需要注意以下几点：（1）接线时需要注意电机的极性，确保电机的正负极正确连接。
（2）接线前需要检查电机的绕组、电容器和电刷是否正常，避免因故障而导致电机损坏。
（3）接线时需要使用绝缘工具，确保接线处的安全可靠。
马达碳刷更换方法
马达碳刷更换方法
更换马达碳刷的方法如下：
1. 首先，断开电源并确保机器完全停止运行。
拔掉插头以防止电器意外开启。
2. 确定马达碳刷的位置。
通常在电动机的两侧，封闭在一个保护盖内。
可能需要使用螺丝刀或扳手拆下保护盖。
3. 检查马达碳刷的磨损程度。
如果碳刷磨损到只剩下几毫米长，或者炭刷接触面已经严重磨损，则需要更换。
4. 用手或小工具小心地将旧的碳刷从马达中拔出。
注意不要弄断碳刷。
5. 将新的碳刷插入相应的位置。
确保碳刷完全插入并与马达接触良好。
6. 重新安装保护盖并确保它牢固地固定在马达上。
7. 检查和确保电路连接良好，再次确认马达碳刷已正确安装。
8. 重新连接电源，启动机器并测试新碳刷的工作情况。
注意事项：
- 在更换马达碳刷时，确保机器已断电并拔掉插头，以防止电击或其他意外伤害。
- 如果对碳刷更换不确定或不熟悉，最好请专业人士或修理店进行更换。
- 根据使用频率和环境条件，定期检查和更换马达碳刷，以确保机器的正常运行。
更换励磁机碳刷操作步骤及注意事项
更换碳刷操作规定
一、碳刷冒火的处理
1、调整弹簧及碳刷间隙检查电流是否分布平衡；
2、更换较短碳刷；
3、用白布蘸酒精或凡士林轻轻擦拭滑环；
4、适当调整弹簧压力，使之均匀；
5、采取以上措施无效时，汇报值长，通知检修处理。
二、更换碳刷注意事项
1、更换碳刷时应遵守安规中的有关规定：工作中要戴绝缘手套和使用有绝缘把手的工具，穿绝缘靴或站在绝缘垫上。
2、一组刷架每次更换一块，每个电极上电多不超过两块；
3、新旧碳刷型号必须一致，并检查其硬度符合要求，刷辩连接牢固，接触面积应在70%以上，接触面积太小时，应用纱纸等工具修整；
4、更换碳刷前，应在发电机保护柜上解除发电机转子接地保护压板15XP和16XP；
5、更换碳刷时，应减小发电机无功到2KVa左右，励磁电流较小时进行；
6、更换碳刷时，特别注意不要使带电的碳刷部分，通过工具或人体，与设备外壳或大地短路。
三、碳刷更换步骤
（一）拆除碳刷
1、打开励磁机滑环防护罩；
2、解除碳刷弹簧；
3、小心拆除碳刷刷辫；
4、将碳刷提出。
（二）安装碳刷
1、碳刷装入刷握内，用手轻压后提出，检查碳刷与滑环接触情况，若接触面积太小，应进行修整。
2、装好碳刷后，压好刷辩；
3、压好碳刷弹簧，碳刷在刷窝无卡涩及跳动现象。
4、恢复励磁机滑环防护罩。

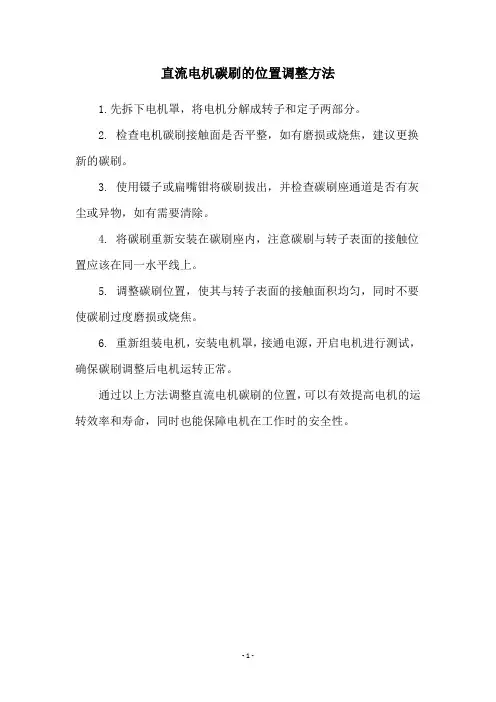

直流电机碳刷的位置调整方法
直流电机碳刷的位置调整方法
1.先拆下电机罩，将电机分解成转子和定子两部分。
2. 检查电机碳刷接触面是否平整，如有磨损或烧焦，建议更换新的碳刷。
3. 使用镊子或扁嘴钳将碳刷拔出，并检查碳刷座通道是否有灰尘或异物，如有需要清除。
4. 将碳刷重新安装在碳刷座内，注意碳刷与转子表面的接触位置应该在同一水平线上。
5. 调整碳刷位置，使其与转子表面的接触面积均匀，同时不要使碳刷过度磨损或烧焦。
6. 重新组装电机，安装电机罩，接通电源，开启电机进行测试，确保碳刷调整后电机运转正常。
通过以上方法调整直流电机碳刷的位置，可以有效提高电机的运转效率和寿命，同时也能保障电机在工作时的安全性。
- 1 -。
碳刷怎么安装
碳刷怎么安装
碳刷的正确安装方法
1、研磨碳刷弧面，使之与整流子或集电环基本吻合。
由于碳刷和刷架之间存在间隙，并且由于刷架的固定部件（如刷杆等）在应力作用下的微小变形，都会使碳刷截面的曲率半径稍大于整流子或集电
环的曲率半径，因而在电机运行过程中，与整流子或集电环接触的并不是全
部碳刷截面面积，而只是一部分面积。
因此，必须对碳刷进行弧面研磨，使
之与整流子或集电环基本吻合。
实践操作中，碳刷的弧面对整流子或集电环
的接触面积不应小于单个碳刷截面的75%。
需要说明的是，出厂时的电刷磨弧只是粗磨，磨弧一般在使用电机上进行。
研磨时，应用玻璃砂纸（勿用金刚砂纸），将其蒙在整流子或集电环上，在碳刷上施加同于运行时的弹簧压力，沿电机旋转方向抽动砂纸（拉回砂纸时应将碳刷提起），直到碳刷弧面与整流子或集电环基本吻合为止。
研磨后，应将研磨下来的粉末和砂粒清扫干净，电机空转30分钟，然后以25%的负荷运转，待电刷与整流子或集电环接触完好，电机即可投入正常运行。
2、碳刷与刷架内壁之间应保留适当的间隙。
碳刷怎么用
碳刷怎么用目前，大型发电机组均采用机端自并励的励磁方式，由于自并励磁方式没有同轴旋转的励磁机和副励磁机，比无刷励磁方式缩短了发电机大轴，减少了轴系固有扭振模式，大大降低了轴系扭振损坏的可能性，提高了整个机组的安全稳定性。
加之接线简单，工作可靠，所以近年来得到了广泛的应用。
但其维护工作量也相对较大。
必须经常性的对集电环－碳刷系统进行检查和精心维护，如维护不当会引起局部过热，产生火花和烧坏，碳粉清理不及时将降低励磁回路绝缘可靠性。
2022年间，就有华能太仓电厂3号发电机“2.23”碳刷烧损，岳阳电厂4号发电机“3.5”碳刷烧损以及包头第二热电厂4号发电机“9.3”碳刷烧损事故发生。
可见，励磁机碳刷打火的原因分析十分的必要。
1碳刷打火的原因分析碳刷烧损是由初期的碳刷打火发展而来的。
碳刷打火应有以下几种原因： 1.1滑环、电刷、刷握及刷架表面脏污正常运行的发电机集电环采用带有自通风表面冷却的结构，把磨下的石墨碳粉、电刷的发热及时抽走，达到清洁冷却的作用。
外面的粉尘伴随着热空气吸进电刷，附着在刷柱上，一方面影响电刷散热。
另一方面电刷发生火花时因刷柱表面不洁，刷柱之间绝缘强度不够很容易环火。
1.2刷握边缘卡涩、弹簧压力不匀电刷出厂时厂家都有相关：电刷压力调整到不发生火花的最低压力，经过科学论证和实践总结，最低压力一般为200～300/cm2，即0.02～0.03MPa,要求各个电刷之间的压力也要均匀，其差别不超过10%。
发电机在长期运行中如果某个电刷摩擦过短，或电刷在刷框内滞卡的情况下，压力将出现不均匀。
此外受人为、机械、弹簧本身受热变软等因素影响造成压力达不到电刷不发生火花的最低理论要求。
1.3机组轴系振动较大，带动滑环一起振动随着机组容量的增大，整个轴系都在增长，由于轴承长、带的附加设备多了，振动自然就很难控制到最低，机组长时间运行，疲劳、老化等等复杂因素引起轴承振动加大，电刷随着震动，将使刷柱摩擦不均、引线及弹簧松动，发生局部冒火花慢慢进一步影响全局。
安装碳刷的注意事项
安装碳刷的注意事项碳刷是一种常见的机械零部件，广泛应用于各种电机和发电机中。
在安装碳刷时，需要注意以下几点：1. 确认碳刷型号和规格：在安装碳刷之前，需要先确认碳刷的型号和规格是否与电机或发电机的要求相符。
如果不符，可能会导致电机或发电机无法正常运转或损坏。
2. 清洁碳刷槽：在安装碳刷之前，需要清洁碳刷槽内的灰尘和杂物，以确保碳刷能够正常接触电机或发电机的旋转轴。
3. 确认碳刷方向：在安装碳刷时，需要确认碳刷的方向，以确保碳刷能够与电机或发电机的旋转方向相符。
如果碳刷安装反向，可能会导致电机或发电机无法正常运转或损坏。
4. 确认碳刷接触面积：在安装碳刷时，需要确认碳刷与电机或发电机的旋转轴接触面积是否均匀。
如果接触面积不均匀，可能会导致碳刷磨损不均匀或电机或发电机无法正常运转。
5. 确认碳刷弹簧：在安装碳刷时，需要确认碳刷弹簧的张力是否适当。
如果碳刷弹簧张力不足，可能会导致碳刷与电机或发电机的旋转轴接触不紧密，从而影响电机或发电机的工作效率。
6. 确认碳刷和碳刷槽的匹配度：在安装碳刷时，需要确认碳刷和碳刷槽的匹配度是否合适。
如果不合适，可能会导致碳刷摆动不稳或碳刷磨损过快。
7. 注意碳刷的磨损情况：在安装碳刷之前，需要检查碳刷的磨损情况。
如果碳刷已经磨损过度，需要及时更换，以免影响电机或发电机的正常工作。
8. 确认碳刷的接线方式：在安装碳刷时，需要确认碳刷的接线方式是否正确。
如果接线错误，可能会导致电机或发电机无法正常工作或损坏。
在安装碳刷时，需要认真检查各项细节，确保碳刷能够与电机或发电机良好地配合工作，以保证电机或发电机的正常运转和长寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相串励电机碳刷使用安装说明
如果你需要更换或安装新的碳刷，那么正确的安装方法对于电动机的运行非常重要。
碳刷是电动机中的重要组成部分，负责提供电能和带动机械部件转动。
下面是一些关于碳刷正确安装的方法。
1. 确定碳刷的位置和方向：在拆卸碳刷之前，应先观察碳刷的位置和方向。
如果你不确定，你可以查阅电动机的使用手册来确认。
请注意，碳刷的位置和方向对于电动机的运行非常重要。
2. 清洁碳刷槽：在安装新的碳刷之前，你需要清洁碳刷槽。
使用细小的刷子和清洁剂清洁碳刷槽，以确保碳刷可以顺畅地滑动。
3. 检查碳刷长度：在安装新的碳刷之前，你需要检查碳刷的长度。
如果碳刷过短，它将无法与电机的集电环接触，从而导致电机无法正常运转。
如果碳刷过长，它们可能会磨损得更快。
4. 安装新碳刷：在安装新的碳刷之前，你需要将碳刷插入碳刷槽中。
确保碳刷与电机的集电环接触，并且它们可以自由滑动。
你需要确保碳刷的安装位置正确，并且它们与电机的集电环接触良好。
