石墨烯散热膜样品参数
GES散热膜介绍资料
GES Thermal Management Soluations石墨散热膜Graphite heat spreader© Copyright GES 2012GES Thermal Management SoluationsGraphene 石墨烯石墨烯原子结构石墨烯微观结构石墨烯散热膜© Copyright GES 2012GES Thermal Management Soluations天然石墨微观结构石墨烯微观结构© Copyright GES 2012GES Thermal Management Soluations 散热膜结构图© Copyright GES 2012GES Thermal Management Soluations GES石墨烯散热解决方案 -----------------提升移动设备综合性能GES石墨烯散热膜 • 降低显示装置热点温度 • 控制接触温度 • 防止电池过热延长电池寿命 • 减低元件温度提高设备可靠性© Copyright GES 2012GES Thermal Management Soluations手持设备接触温度设计极限塑料 65℃ 玻璃 55℃ 金属 45℃© Copyright GES 2012GES Thermal Management Soluations手持设备温度改善最高温度温度梯度50℃ 43℃20℃ 15℃智能手机LCD背面贴GES石墨烯散热膜前后对比© Copyright GES 2012GES Thermal Management SoluationsGES散热膜显示装置热管理应用GES散热膜 •提高屏幕亮度均匀性 •降低表面温度 •促进显示装置均匀散热 •降低屏幕机械应力© Copyright GES 2012GES Thermal Management SoluationsGES散热膜 GES heat spreader DifferenceGES散热膜 •高热传导率 •冷却热源 •消除热点 •低密度，重量轻 •柔韧性强 •具有环境友好性© Copyright GES 2012GES Thermal Management SoluationsGES散热膜 GES heat spreader DifferenceGES散热膜超越金属传热率铜传导率380W/mk 铝传热率200W/mk GES散热膜 700W~1400W/mk金刚石膜 热解石墨膜 天然石墨膜 银 铜 铝 导热绝缘片 导热硅胶1300~2400W/mk 700~1600W/mk 100~600W/mk 429W/mk 380W/mk 200W/mk 1~3.5W/mk 0.8~17 W/mk完整结构的石墨烯膜最高导热可以达到3000W/mk© Copyright GES 2012GES Thermal Management SoluationsGES散热膜 GES heat spreader DifferenceGES散热膜优点 高导热率 低密度 支持超薄化设计© Copyright GES 2012GES Thermal Management SoluationsGES石墨烯散热膜热扩散性 GES Graphene heat spreader DifferenceGES石墨烯散热膜热扩散试验功率3W最高温度90℃温度梯度50℃1W55℃15℃© Copyright GES 2012GES Thermal Management Soluations石墨烯散热膜 Graphene Heatspreader型号GES003-TP01-OO5T GES005-TP01-007T GES010-TP01-012T GES015-TP01-018T规格 宽（mm） 500 500 500 500 长（m) 50 50 50 50 双面胶 12um 12um 12um 12um材料构造 天然石墨 30um 50um 100um 150um 单面胶 10um 10um 10um 10um总厚度 （mm） 0.05±0.010 0.07±0.015 0.12±0.020 0.17±0.020 © Copyright GES 2012GES Thermal Management Soluations Graphene heatspreader移动电源散热© Copyright GES 2012GES Thermal Management Soluations Graphene heatspreader手机PCB散热© Copyright GES 2012GES Thermal Management Soluations Graphene heatspreader手机中框散热© Copyright GES 2012GES Thermal Management SoluationsGraphite heatspreader手机PCB散热© Copyright GES 2012GES Thermal Management Soluations手机应用Graphite heatspreader手机PCB散热© Copyright GES 2012GES Thermal Management SoluationsMID平板应用© Copyright GES 2012GES Thermal Management SoluationsMID应用© Copyright GES 2012Thanks 深圳市格尔思光电有限公司Shenzhen Geers Opto-Electronic Co.,Ltd.深圳市龙华油松路油松科技大厦A1213－1215.Room A1213-15,Yousong-Technology Building,You song Road Bao‘An District,Shenzhen Tel:+86 755 2813 7979Fax:+86 755 2812 1229Email: GEERS1213@。
石墨烯粉体导热系数的测定(编制说明)
广东省特种设备行业协会团体标准《石墨烯粉体导热系数的测定》编制说明《石墨烯粉体导热系数的测定》标准编制小组二O二O年三月广东省特种设备行业协会团体标准《石墨烯粉体导热系数的测定》编制说明一、标准制定的目的和意义在2015年11月20日我国国家发改委、工业和信息化部、科技部等三委印发科技部等三委印发《关于加快石墨烯关于加快石墨烯产业创新发展的若干意见》（工信部联原[2015]435号），提出了将石墨烯打造为先导产业，在2020年形成完善的石墨烯产业体系，实现石墨烯标准化、系列化和低成本等要求。
石墨烯材料是继碳纳米材管之后的又一大导热性能优异的材料，其导热性能甚至超过碳纳米管，在电子产品、UPS、电动车和新能源汽车、电容器的储能应用等领域有着诸多应用且应用前景广阔。
而导热系数的测定是鉴别石墨烯导热材料的首要核心指标。
因无法有效解决其快速散热及表征导热问题，发生热失衡而导致爆炸等安全事故频发，在芯片、OLED、柔性电子屏等电子通信零部件及终端制造领域，导致其性能提升严重受限；那么如何、准确地检测导热性能是促进新材料、新技术研发的关键导热是5G、智能制造的关键技术之一。
而石墨烯这类高导热材料检测评价技术的缺失阻碍新材料研发和产品质量控制。
目前国内外尚未有统一的检测石墨烯粉体的标准。
因此石墨烯粉体导热系数标准的制定，对石墨烯及其应用行业的健康、快速和规范发展具非常重要的现实意义。
对测试及表征石墨烯粉体和运用石墨烯粉体来制备石墨烯散热材料与导热材料具有指导意义，推进石墨烯粉体标准化工作，促进行业发展。
目的：石墨烯粉体材料以其高热导率、单原子层厚、高强度、高韧性等特性作为导热材料应用前景广阔。
近来被提倡用于热管理强化、散热膜的制备、复合材料的添加剂来提高其热性能。
石墨烯粉体的导热系数反映其的传热能力，是表征其热学性能最关键最基础的性能指标，只要将材料应用于传热与散热，其导热系数就是必测指标。
本标准采用保护热流计法导法和激光闪射法来测量石墨烯粉体的导热系数，为石墨粉体导热系数的测试提供了一套科学可靠的方法。
石墨烯的应用——散热

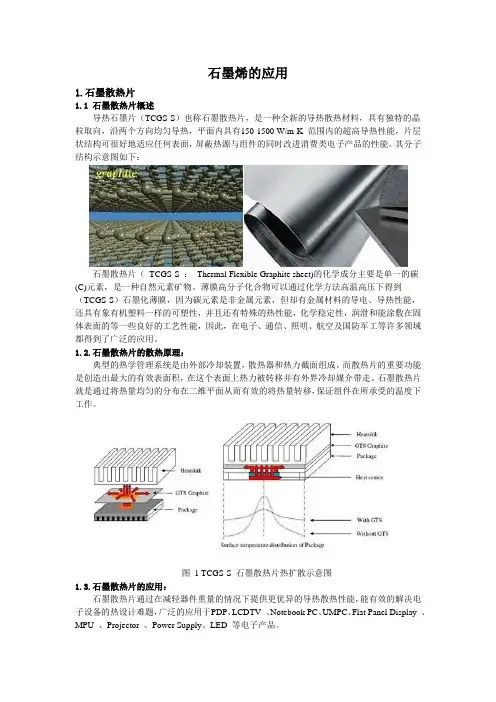

石墨烯的应用1.石墨散热片1.1 石墨散热片概述导热石墨片（TCGS-S）也称石墨散热片，是一种全新的导热散热材料，具有独特的晶粒取向，沿两个方向均匀导热，平面内具有150-1500 W/m-K 范围内的超高导热性能，片层状结构可很好地适应任何表面，屏蔽热源与组件的同时改进消费类电子产品的性能。
其分子结构示意图如下：石墨散热片（TCGS-S ：Thermal Flexible Graphite sheet)的化学成分主要是单一的碳(C)元素，是一种自然元素矿物。
薄膜高分子化合物可以通过化学方法高温高压下得到（TCGS-S）石墨化薄膜，因为碳元素是非金属元素，但却有金属材料的导电、导热性能，还具有象有机塑料一样的可塑性，并且还有特殊的热性能，化学稳定性，润滑和能涂敷在固体表面的等一些良好的工艺性能，因此，在电子、通信、照明、航空及国防军工等许多领域都得到了广泛的应用。
1.2.石墨散热片的散热原理：典型的热学管理系统是由外部冷却装置，散热器和热力截面组成。
而散热片的重要功能是创造出最大的有效表面积，在这个表面上热力被转移并有外界冷却媒介带走。
石墨散热片就是通过将热量均匀的分布在二维平面从而有效的将热量转移，保证组件在所承受的温度下工作。
图 1 TCGS-S 石墨散热片热扩散示意图1.3.石墨散热片的应用：石墨散热片通过在减轻器件重量的情况下提供更优异的导热散热性能，能有效的解决电子设备的热设计难题，广泛的应用于PDP、LCDTV 、Notebook PC、UMPC、Flat Panel Display 、MPU 、Projector 、Power Supply、LED 等电子产品。
目前石墨散热片已大量应用于通讯工业、医疗设备、SONY/DELL/Samsung 笔记本、中兴小米等手机、Samsung PDP、PC 内存条，LED 基板等散热等。
中国石墨烯产业技术创新战略联盟报道：石墨烯在散热领域的应用石墨烯具有极高的热导率和热辐射系数，单层石墨烯的导热系数可达5300W/mK，不仅优于碳纳米管，更是远高于金属中导热系数最高的银、铜、金、铝等，因此石墨烯作为辅助散热的导热塑料或者膜片具有巨大的应用前景。
石墨烯导热膜粘度_概述及解释说明

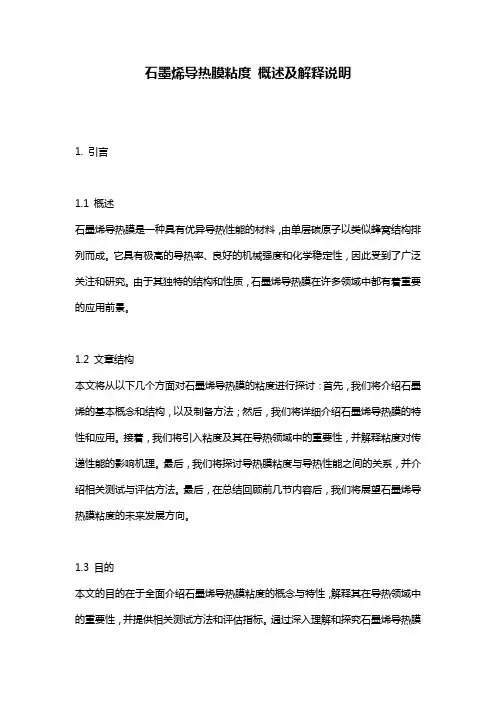

石墨烯导热膜粘度概述及解释说明1. 引言1.1 概述石墨烯导热膜是一种具有优异导热性能的材料，由单层碳原子以类似蜂窝结构排列而成。
它具有极高的导热率、良好的机械强度和化学稳定性，因此受到了广泛关注和研究。
由于其独特的结构和性质，石墨烯导热膜在许多领域中都有着重要的应用前景。
1.2 文章结构本文将从以下几个方面对石墨烯导热膜的粘度进行探讨：首先，我们将介绍石墨烯的基本概念和结构，以及制备方法；然后，我们将详细介绍石墨烯导热膜的特性和应用。
接着，我们将引入粘度及其在导热领域中的重要性，并解释粘度对传递性能的影响机理。
最后，我们将探讨导热膜粘度与导热性能之间的关系，并介绍相关测试与评估方法。
最后，在总结回顾前几节内容后，我们将展望石墨烯导热膜粘度的未来发展方向。
1.3 目的本文的目的在于全面介绍石墨烯导热膜粘度的概念与特性，解释其在导热领域中的重要性，并提供相关测试方法和评估指标。
通过深入理解和探究石墨烯导热膜粘度，我们有望为其应用和进一步优化提供基础和指导。
对于科学界、工程界以及相关行业从业者而言，本文将有助于加深对石墨烯导热膜的认识，推动其广泛应用和发展。
2. 石墨烯导热膜的性质:2.1 石墨烯的基本概念和结构:石墨烯是由碳原子形成的二维单层晶格结构。
它具有类似蜂窝状的六角形排列，每个碳原子都与其邻近三个碳原子进行共享键。
这种结构赋予了石墨烯许多特殊的性质，例如高度的机械强度、优异的电导率和独特的光学性质。
2.2 石墨烯导热膜的制备方法:制备石墨烯导热膜可采用多种方法。
其中一种常见的方法是化学气相沉积法，利用在高温下将碳源分解成原子级别，然后在衬底上形成单层或多层的石墨烯薄膜。
其他制备方法包括机械剥离法、溶液剥离法和化学剥离法等。
2.3 石墨烯导热膜的特性和应用:石墨烯导热膜具有出色的导电和导热性能。
由于其二维原子结构和高度有序的排列，石墨烯导热膜具有非常高的导热系数，可达到几千到几万瓦特每米开尔文。
石墨烯发热膜介绍
新营销：直播的崛起创造新的网 红爆品 有趣、有益、有利
新机遇：每年前沿新材料都有石 墨烯的增加 。环保 安全 节能永久的商机
大市场：每年加热部件市场 几十亿只 市场容量破千亿大 环境：大疫情过后是 大医疗 大健康
高技术：7年时间 几十个专家 团队 研发而成
电热丝
加热管
加热盘
石墨烯加热膜
石墨烯加热膜的的优点
产品优势
对比项 石墨烯电暖气 传统取暖器
对比效果
功率
1000W
3000W
节能65%
发热
辐射式加热Hale Waihona Puke 热传导加热 不干燥 模拟太阳光
功能 远红外理疗功能
无
场所 敞开环境可加热 密闭空间使用
促进血液循环 由内向外热
可户外使用
对比项 石墨烯电烤盘 传统电烤盘
石墨烯发热膜技术
BENNY
1
目录
CONTENTS
1
石墨烯介绍
2
3
4
技术先进性
产业布局与拓展 小家电常见问题解析
01
石墨烯介绍
石墨烯简介
石墨烯（Graphene）：一层以苯环结构（即六角形蜂 巢结构）周期性紧密堆积的碳原子构成的一种二维碳 材料。(A. K. Geim. Science, 2004, 306, 666)
石墨烯具有优异的热传导性能，其导热系数高达 5300W/mK，为铜的14倍。
石墨烯发热机理
2s2 2p2
C
外层价电子
Sp2杂化
“肩并肩”成键
石墨烯六元环
离域π键
电子在石墨烯 平面中自由运动
人工石墨膜技术参数
eCARBON TM Tan Yuan High Thermal-conductivity Graphite SheetTGS (T an Yuan High Thermal-conductivity G raphite S heet)Production DescriptionThe eCARBON TM high thermal conductivity graphite sheet is the first industrialization product in domestic market. The minimum thickness of the graphite films is 12 microns. The maximum thermal conductivity is 2000W/m.K. It has good work-ability and can be trimmed or punched to any shape according to user’s need. In addition, it can be compounded with other film materials, or be gelatinized. Also, it has excellent flexibility and can be bended for thousands times. It’s perfect solution of rapid heat dissipation for conversion from point heat source to face heat source.Feature ●Ultra high thermal conductivity ●Ultra-thin●Flexibility ●Perfect EMI Shielding Effect ●Good work-abilityRecommend Application●Smart mobile-phones, Notebook PC, GPS …etc. ● High-power LED Lighting, Display… Etc. ●IC, CPU, MOS, DDR Module, DVD, Hand-set …etc■Explanation of Model Numbers@2014 Tanyuan Technology Co., Ltd. All Rights Reserved.TGS Thickness 1212μm 17 17μm 25 25μm 32 32μm 40 40μm 50 50μm 70 70μm 100100μm Custom Code Eg.A01Composite Type Standard Type as followingsize 180220180*220mmTGS 12 XXX DPA 180220 XXXXProducts Name:TGSCustomization CodeXXXeCARBON TM Tan Yuan High Thermal-conductivity Graphite Sheet■CharacteristicsCharacteristics / Main SeriesTGS-12 TGS-17 TGS-25 TGS-32 TGS-40 TGS-50 TGS-70TGS-100 Thickness(mm)0.012±0.0020.017±0.0020.025±0.0030.032±0.0030.04±0.0050.05±0.0100.07±0.0100.1±0.010Thermal conductivity （W/m.K ）Horizontal Direction (X,Y axis) 1800-2000 1700-1900 1500-1700 1400-1600 1200-1400 1100-1400 700-1000 500-800Vertical Direction (Z axis)15 15 15 15 15 15 15 15Thermal diffusivity(cm 2 /s)9~10 9~10 8~10 8~10 8~10 7~9 7~9 7~9 Density (g/cm 3 ) 2.05-2.35 2.05-2.25 2.05-2.25 2.05~2.25 1.65-1.85 1.45-1.65 1.0-1.3 0.7-1.0 Specific Heat (50℃)(J/gK) 0.85 0.85 0.85 0.85 0.85 0.85 0.85 0.85 Heat resistance (℃) 400 400 400 400 400 400 400 400 Bending test(times)(R5/180°) 10,000 ormore 10,000 or more 10,000 or more 10,000 or more 10,000 or more 10,000 or more 10,000 or more 10,000 or more Electric Conductivity (S/cm)20000200002000020000200002000096009600■Characteristics※ Thermal Conductivity Compared with other Material@2014 Tanyuan Technology Co., Ltd. All Rights Reserved.eCARBON TM Tan Yuan High Thermal-conductivity Graphite Sheet ■Main TypesComposite series structure P/NO. Thickness Maximum Size Outstanding Tem.T Series （TGS Only）TGS12-T0.012mm 210mm*250mm400℃TGS17-T0.017mm 210mm*250mmTGS25-T0.025 mm 210mm*250mmTGS32-T0.032mm 210mm*250mmTGS40-T0.04mm 210mm*250mmTGS50-T0.05 mm 210mm*250mmTGS70-T0.07 mm 210mm*250mmTGS100-T0.1 mm 210mm*250mmT A Series (TGS with Adhesive) TGS12-TA0.027mm 210mm*250mm110℃TGS17-TA0.032mm 210mm*250mmTGS25-TA0.040 mm 210mm*250mmTGS32-TA0.047mm 210mm*250mmTGS40-TA0.052mm 210mm*250mmTGS50-TA0.65 mm 210mm*250mmTGS70-TA0.85 mm 210mm*250mmTGS100-TA0.115 mm 210mm*250mmPT Series (TGS with PETsheet) TGS12-PT0.022mm 210mm*250mm110℃TGS17-PT0.027mm 210mm*250mmTGS25-PT0.035 mm 210mm*250mmTGS32-PT0.042mm 210mm*250mmTGS40-PT0.05mm 210mm*250mmTGS50-PT0.06 mm 210mm*250mmTGS70-PT0.08 mm 210mm*250mmTGS100-PT0.11 mm 210mm*250mmPA Series (Both with PET sheet & Adhesive) TGS12-PA0.037mm 189mm*250mm110℃TGS17-PA0.042mm 189mm*250mmTGS25-PA0.050 mm 189mm*250mmTGS32-PA0.057mm 189mm*250mmTGS40-PA0.065mm 189mm*250mmTGS50-PA0.075mm 189mm*250mmTGS70-PA0.095 mm 189mm*250mmTGS100-PA0.125 mm 189mm*250mmDPA Series (Both with PET sheet & Adhesive) TGS12-DPA0.032mm 189mm*250mm110℃TGS17-DPA0.037mm 189mm*250mmTGS25-DPA0.045 mm 189mm*250mmTGS32-DPA0.052 mm 189mm*250mmTGS40-DPA0.06mm 189mm*250mmTGS50-DPA0.07 mm 189mm*250mmTGS70-DPA0.09 mm 189mm*250mmTGS100-DPA0.12 mm 189mm*250mm(If you have special application to inquiry,please kindly connect with Tanyuan technology Technical department for your requirement.)@2014 Tanyuan Technology Co., Ltd. All Rights Reserved. Dumpling Type。
SQ-H1017合成石墨散热膜
产品应用组成1、智能手机2、MID移动互联网设备；3、平板电脑、笔记本型电脑4、LED液晶显示器、PDP等离子电视、LED照明和背光模组5、数码摄影机、数码相机、投影仪。
说明：保护膜和离型膜为过程用的材料，起保护作用，客户使用时会撕掉。
1、 高导热 - 平面内热传导率最大可以达到1800W/mK ,热阻比铝低40%，比铜低20%2、 均匀性 -高达 1800 W/m-K的X-Y轴导热性，可以把热能从点热源快速地均匀扩散到较大的散热表面，从而提高有效 散热面积，达到快速散热的效果 。
3、 非常轻 - 比同样尺寸的铝要轻30%，比铜要轻80% 。
成品石墨片由五部分组成：单面胶、石墨膜、双面胶，保护膜，离型膜。
SQ-H1017合成石墨散热膜特征5、 灵活性 - 很容易与金属、绝缘层或者双面胶制成层板，增加设计灵活性，可以在背后有粘合剂 。
6、 耐温性 - 使用温度最高可达400ºC，最低可低于 -100ºC 。
7、 易用性 - 石墨散热片能平滑贴附在任何平面和弯曲的表面。
4、 易加工 - 可以模切制作成不同大小、形状及厚度，可以提供模切平面板，厚度可以从0.05至1.5mm 。
思泉合成石墨膜分隔符双面胶 双面胶厚度SQ-H1017系列石墨膜结构产品型号2.单面胶常用厚度有：10UM、12UM、15UM、30UMM，其中白色单面胶厚度为30UM，主要用于白色电池盖的石墨片，黑色电池盖一般选用15UM黑色单面胶。
其他主板和芯片石墨片一般选用12UM黑色单面胶。
1.双面胶厚度常用有：10UM、12UM、15UM、30UMM，其中30UM双面胶主要用于电池盖石墨片，其他主板或芯片石墨片一般选用15UM双面胶。
H1 017 - D 10 S 10石墨膜厚度单面胶 单面胶厚度备注：以上3种型号为常用型号，可以根据客户要求定制其他型号。
耐折弯次数 （180°折弯）10000电导率 (S/m)2000000密度 (g/cm3) 2.0~2.1常用规格220*320，具体可以根据客户要求定导热系数 (水平方向)(W/m-K)1500-1800导热系数(垂直方向）(W/m-K)15尺寸规格 (mm)型号SQ-H1017性能参数厚度(mm)0.017±0.003温度范围(℃)-100 ~ 450石墨片包边分三种：不包边，单包边，双包边，参考如下示意图。
