激光诱导荧光技术(LIF)的研究
激光诱导荧光光谱技术
应用
(3)燃烧系统中的应用
测量温度、粒子浓度等。LIF方法在火焰中粒子 浓度的测量包括： ① 瞬态自由基粒子的测量。瞬态自由基是燃烧中的 反应中间体，如OH等。 ② 污染粒子测量，用于对污染物的控制与排放，常 见的污染粒子有NO、CO、NO2、SO2等分子， LIF方法的空间与时间的分辨测量有助于深入理解 燃烧过程中这些粒子形成的机理。 ③ 金属粒子的测量，如Na、K、NaS等。
No. 11
应用
(2)水质监测
LIF 遥测系统以355 nm 激发波长的Nd-YAG晶体激 光器为激发光源, 脉冲宽度4 ns , 重复频率10Hz 。脉冲 激光通过卡塞格伦望远镜射入待测水体, 后向散射的荧光 进入望远镜, 使用光纤分为两路, 一路通过干涉滤光片, 光电倍增管测量作为水拉曼光强度, 另一路通过安装有中 心波长为355 、450 和685 nm 三块干涉滤光片的转轮, 以光电倍增管测量瑞利散射光、DOM 荧光和叶绿素a 荧光强度。测得的瑞利散射光、DOM 荧光和叶绿素a 荧光强度以水拉曼光强度进行归一化, 记为瑞利散射因子、 DOM 荧光因子和叶绿素a 荧光因子, 分别与水体浊度、 DOM 浓度和叶绿素a 浓度成线性正相关。
光学组件：光路调整，光路转换，过滤杂散光等作用。
样品池：气体密闭池、液体池。窗口与光路上不产生激发光的散射，
窗口与池壁不产生荧光、样品池的窗口通常作成布儒斯特角。
光电探测器：光电倍增管、光电二极管、电荷耦合器件CCD等。
信号处理模块：信号采集、分析、显示和处理, 根据信号控制激光
器、检测光路和光电探测器等模块, 实现在线分析、处理和信号优化。
处于高能态的分子不稳定，在一定时间内它会从高能态返 回到基态。在此过程中，分子会通过自发辐射释放能量发光而 产生荧光，这就是激光诱导荧光。
激光诱导荧光光谱仪的特点及应用介绍
激光诱导荧光光谱仪的特点及应用介绍激光诱导荧光光谱仪（LIF）是基于激光荧光光谱技术的一种仪器。
使用激光束激发样品中的荧光分子，再通过荧光分子发出的光进行分析和检测。
本文将介绍LIF的特点及其应用。
一、LIF的特点1. 高分辨率LIF检测方法的检测灵敏度非常高，可以达到ppb（10-9）的级别。
同时，它的分辨率也极高，可以轻松实现nm（10-9）级别的分辨能力。
2. 非破坏性检测LIF的激发方法是使用激光来刺激样品中的荧光分子，因此不需要使用试剂或化学处理样品。
这种非破坏性检测方法可以有效避免样品被污染或被毁坏的风险。
3. 灵敏度高LIF仪器可以检测非常小的样品量，通常只需要微升级别的样品，即可得到足够的信号。
此外，LIF还有极高的分析速度和高精度。
4. 检测范围广LIF可以对多种物质进行检测，包括生物分子、有机物、无机盐、气体等等。
这种广泛的检测范围使得LIF成为一种多功能性的检测技术，可以用于许多不同领域。
二、LIF的应用1. 生物医学领域LIF在生物医学领域的应用非常广泛，常被用于病原体检测、药物筛选、生物分子的研究等方面。
因为LIF具有非常高的灵敏度和分辨率，所以能够检测到非常微小的基因和蛋白质，有助于生物医学领域的诊断和治疗。
2. 环境监测LIF也可以被应用于环境监测领域，比如空气和水质的检测。
以卤代烃类物质为例，使用激光激发样品中的卤代烃分子，通过监测荧光信号，可以得知样品中的卤代烃物质浓度。
此外，LIF还能在行星地质学、气象等方面应用。
3. 药物研发药物研发中，LIF被广泛用于药物筛选和分析。
使用LIF检测药物作用的生物分子，可以准确地测定药物的作用和分布。
4. 食品安全检测LIF也可以用于食品安全监测。
比如使用LIF检测食品中的有害物质，就能够快速准确地检测出未加工，在加工过程中添加的可以残留在食品中的有害物质。
结论总之，激光诱导荧光光谱仪（LIF）以其高分辨率、非破坏性检测、高灵敏度、广泛的检测范围等特点，在生物医学、环境监测、药物研发和食品安全方面都具有重要的应用价值。
激光诱导荧光LIF
LIF测量原理一、光致发光物理基础发光可以定义为原子或分子从激发态到较低能态经历的辐射发射过程。
如果激发态是通过吸收入射辐射产生的，那么源于这种激发态的发射就称为光致发光。
1. 分子轨道理论根据分子轨道理论，两个原子轨道结合时既可以形成成键分子轨道（bonding molecular orbit），又可以形成反键分子轨道（anti-bonding molecular orbit）。
基态时分子中的电子占据成键轨道，有机分子中原子间电子云以头碰头形式形成的单键分子轨道叫做σ轨道，相应的电子叫σ电子；肩并肩形式形成的分子轨道叫π轨道，相应的电子叫π电子。
相应的反键轨道分别用σ*和π*表示。
另外还有很多物质还含有非键轨道（non-bonding electron），即未共用电子或孤电子对，用n表示。
当吸收一定能量后，一定能级之间的电子可发生下图所示的四种跃迁：σ->σ*、n->σ*、n->π*、π->π*。
σ* 反键轨道π* 反键轨道n 非键轨道π成键轨道σ成键轨道分子轨道及电子能级跃迁2. 单线态和三线态电子的自旋状态可以用自旋多重度表示，对于基态的原子，对于一个给定轨道中的两个电子，必定具有相反的自旋方向，因此自旋多重度总等于1，称为单线态；当一个电子被激发到能量较高的电子态时，激发态可能是单线态，也可能是三线态。
从单线态激发称为三线态的概率是相当低的，较单线态要低若干个数量级，三线态的寿命比单线态长得多。
3 激发光谱和发射光谱荧光现象属于光致发光，涉用到两种辐射，即激发光（吸收）和发射光，因而也都具有两种特征光谱，即激发光谱和发射光谱。
这是荧光定性和定量分析的基本参数及依据。
1） 激发光谱通过测量荧光体的发光通量（即强度）随激发光波长的变化而获得的光谱，称为激发光谱。
激发光谱的具体测绘方法，是通过扫描激发单色器，使不同波长的入射光照射激发荧光体，发出的荧光通过固定波长的发射单色器而照射到检测器上，检测其荧光强度，最后通过记录仪记录光强度对激发光波长的关系曲线，即为激发光谱。

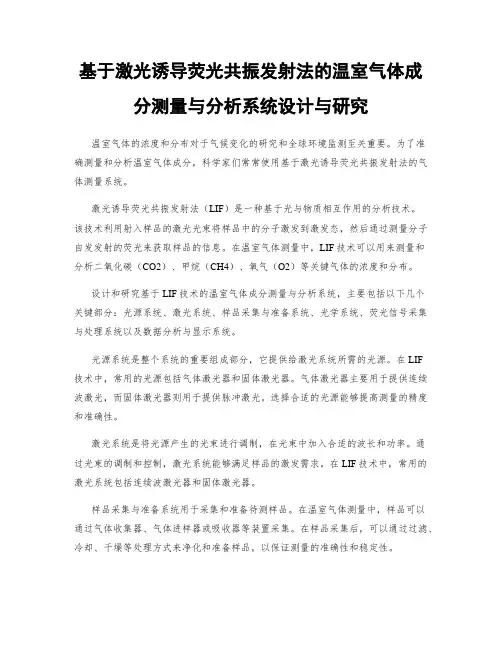

基于激光诱导荧光共振发射法的温室气体成分测量与分析系统设计与研究
基于激光诱导荧光共振发射法的温室气体成分测量与分析系统设计与研究温室气体的浓度和分布对于气候变化的研究和全球环境监测至关重要。
为了准确测量和分析温室气体成分，科学家们常常使用基于激光诱导荧光共振发射法的气体测量系统。
激光诱导荧光共振发射法（LIF）是一种基于光与物质相互作用的分析技术。
该技术利用射入样品的激光光束将样品中的分子激发到激发态，然后通过测量分子自发发射的荧光来获取样品的信息。
在温室气体测量中，LIF技术可以用来测量和分析二氧化碳（CO2）、甲烷（CH4）、氧气（O2）等关键气体的浓度和分布。
设计和研究基于LIF技术的温室气体成分测量与分析系统，主要包括以下几个关键部分：光源系统、激光系统、样品采集与准备系统、光学系统、荧光信号采集与处理系统以及数据分析与显示系统。
光源系统是整个系统的重要组成部分，它提供给激光系统所需的光源。
在LIF技术中，常用的光源包括气体激光器和固体激光器。
气体激光器主要用于提供连续波激光，而固体激光器则用于提供脉冲激光。
选择合适的光源能够提高测量的精度和准确性。
激光系统是将光源产生的光束进行调制，在光束中加入合适的波长和功率。
通过光束的调制和控制，激光系统能够满足样品的激发需求。
在LIF技术中，常用的激光系统包括连续波激光器和固体激光器。
样品采集与准备系统用于采集和准备待测样品。
在温室气体测量中，样品可以通过气体收集器、气体进样器或吸收器等装置采集。
在样品采集后，可以通过过滤、冷却、干燥等处理方式来净化和准备样品，以保证测量的准确性和稳定性。
光学系统用于引导和操控光束，使其与样品相互作用，并将样品发射的荧光信号引导到荧光信号采集与处理系统。
光学系统包括透镜、反射镜、光纤等光学器件，通过安排和组合这些器件，可以实现对光束的聚焦、扩束、偏转和分离等功能。
荧光信号采集与处理系统用于接收和处理样品发射的荧光信号。
荧光信号采集部分主要包括荧光信号接收器、信号放大器和滤波器等组件。
基于激光诱导荧光技术的肿瘤早期诊断研究
基于激光诱导荧光技术的肿瘤早期诊断研究肿瘤早期诊断是提高治愈率和生存率的关键。
传统的肿瘤检测方法常常需要对患者进行侵入性的手术切除或者使用有害的放射性药物，为患者带来不适和风险。
然而，随着生物医学技术的发展，一种非损伤性和高效的肿瘤早期诊断技术逐渐引起了人们的关注——基于激光诱导荧光技术。
基于激光诱导荧光技术（LIF）是一种利用激光光源激发荧光材料产生荧光信号，并通过收集和分析荧光信号来获得样本信息的技术方法。
这种技术常常结合荧光标记剂和光谱仪等设备使用。
在肿瘤早期诊断中，激光诱导荧光技术可以提供患者病变组织的高分辨率图像，并且可以检测细胞和组织的荧光强度、荧光寿命以及光谱特征等信息。
通过这些信息，医生可以判断病变组织的类型、位置和恶性程度，从而进行更准确的诊断和治疗。
使用激光诱导荧光技术进行肿瘤早期诊断具有许多优势。
首先，这种技术可以在无需手术切除的情况下进行诊断，降低了患者的痛苦和风险。
其次，激光诱导荧光技术可以在非侵入性条件下获得高分辨率的图像，对病变组织进行准确的定位和评估。
此外，这种技术还可以通过定量分析荧光信号的特性来评估病变组织的生物学特性和恶性程度，为个体化治疗和预后评估提供重要参考。
在肿瘤早期诊断领域，激光诱导荧光技术的应用也得到了广泛的研究。
一些研究团队已经开发出了多种基于激光诱导荧光技术的肿瘤诊断方法。
例如，基于荧光探针的肿瘤显像技术可以通过注射荧光探针来实现对肿瘤组织的高分辨率显像，可以在手术过程中辅助医生定位和切除肿瘤组织。
此外，一些研究还利用激光诱导荧光技术对肿瘤的光谱特性进行分析，发现了一些肿瘤特异性的荧光信号，为肿瘤的早期诊断和分期提供了新的思路。
然而，基于激光诱导荧光技术的肿瘤早期诊断仍面临一些挑战和限制。
首先，荧光探针的选择和设计是一个关键问题。
目前已有一些肿瘤特异性的荧光探针被开发出来，但其在临床实际应用中的效果仍需要进一步验证和改进。
此外，激光诱导荧光技术还需要相应的设备和技术支持，包括高能量和稳定的激光光源、灵敏的光谱仪以及高效的数据分析和处理方法。
激光诱导荧光光谱技术
实际应用中，从荧光的分布，可以探测粒子的种类；从荧 光的强弱，可得知粒子的浓度以及温度；利用其空间分辨性还 可以测量粒子的浓度场、温度场。
3 系统组成
激光器：气体激光器、固体激光器、液体激光器、半导体激光器等。
6 应用
目前LIF技术已应用于气体、液体、固体的测量中及燃烧、 等离子体、喷射和流动现象中。
生物 医学
环境 其他
毛细血管电泳检测 病变诊断 叶绿素荧光分析 基因突变 DNA分析
检测大气、 水体污染、
检测火焰、 流场等
5 应用
(1)叶绿素荧光寿命的测量
采用波长355 nm的激光作为光源激发叶绿素荧 光,由光电倍增管接收其荧光信号,由于被测叶绿素 荧光衰减函数与激光脉冲、仪器响应函数卷积在一 起,根据它们的特性,运用时间分辨测量法分别测得 叶绿素荧光及其背景信号,并结合解卷积算法可分离 出真实的叶绿素荧光衰减函数,从而获取叶绿素的荧 光寿命. 该方法能够实现叶绿素荧光寿命的高精度 实时监测,通过对不同叶绿素含量的溶液荧光寿命测 试,证明叶绿素含量与其荧光寿命具有相关性, 确定 了叶绿素含量与荧光寿命的标定曲线.
5 应用
(4)痕量分析
凡是能发射荧光的物质都可以采用分子荧光法进行 分析，例如许多无机物、有机物、生物和生化样品(如 维生素、氨基酸、蛋白质、酶、药物、荷尔蒙、农药、 病原抗体等)。
对于许多含量很低的生化样品，在高功率激光照射 下很快发生热分解，可改用峰值功率很高而平均功率 很低的窄脉冲激光激发，从而能获得一定的荧光强度 而不破坏样品。
光学组件：光路调整，光路转换，过滤杂散光等作用。 样品池：气体密闭池、液体池。窗口与光路上不产生激发光的散射，
激光诱导荧光法在过程气体分析中的颗粒物检测研究
激光诱导荧光法在过程气体分析中的颗粒物检测研究激光诱导荧光法（LIF）是一种应用于过程气体分析中的非侵入式检测技术。
它通过激光诱发样品发出的荧光信号来分析样品中的颗粒物。
这项技术在环境监测、大气污染控制、工业过程控制等领域具有广泛的应用前景。
本文将探讨激光诱导荧光法在过程气体分析中的颗粒物检测研究，并针对其相关技术原理、实验方法及应用前景进行详细阐述。
首先，我们需要了解激光诱导荧光法的基本原理。
该技术利用激光器产生的窄束激光照射待测样品，样品中的颗粒物吸收激光能量后发出荧光信号。
这些荧光信号具有特定的波长和强度，可以用来表征颗粒物的特性和浓度。
通过分析荧光信号的强度和谱线形状，可以获得关于颗粒物的定量和定性信息。
其次，我们需要了解激光诱导荧光法的实验方法。
在实验中，首先需要选择适当的激光器和荧光探测器。
通常使用的激光器包括氩离子激光器、固态激光器和二极管激光器等，而荧光探测器通常采用光电倍增管或光电二极管。
其次，需要设计合适的实验装置，包括样品处理系统、光学系统和数据采集系统等。
样品处理系统可通过吸辉光、散射等方式对待测样品进行预处理，以提高颗粒物的检测效果。
光学系统用于激光照射和荧光信号的收集，并通过光谱仪等设备对荧光信号进行分析和记录。
数据采集系统则用于实时获取和处理荧光信号的强度和光谱信息。
激光诱导荧光法在过程气体分析中的颗粒物检测研究可以应用于多个领域。
首先，在环境监测方面，该技术可用于大气颗粒物的在线监测和分析，例如，通过测量大气中PM2.5和PM10等细颗粒物的浓度和组成，可以评估空气质量并制定相应的环境保护政策。
其次，在工业过程控制中，激光诱导荧光法可用于监测和控制工业生产过程中的颗粒物排放，以确保生产过程的安全和环保。
此外，在生物医学领域，该技术还可以应用于细胞和组织的荧光成像和药物递送等研究中。
激光诱导荧光法在过程气体分析中的颗粒物检测研究还存在一些挑战和发展方向。
首先，当前的实验方法和装置仍然有待进一步改进，以提高颗粒物检测的灵敏度和精度。
激光诱导荧光技术在海洋水质监测中的应用
激光诱导荧光技术在海洋水质监测中的应用激光诱导荧光技术（LIF）是一种光谱分析技术，通过利用激光作为激发光源，诱导样品中的荧光发射信号，实现对样品的定量分析与检测。
在海洋水质监测领域，激光诱导荧光技术已经被广泛应用，为海洋环境保护与管理提供了有效的技术手段。
激光诱导荧光技术的原理是通过激光对水中的溶解性有机物（DOM）进行激发，从而产生荧光信号。
溶解性有机物是海洋水质监测中的重要指标之一，它既可以反映海洋富营养化程度，也可以用来评估水生态系统的健康状况。
传统的方法通常采用的是显微镜和化学分析等手段来测量溶解性有机物的含量，但这些方法不仅操作繁琐，而且需要大量的时间和人力资源。
相比之下，激光诱导荧光技术具有快速、准确、无损伤等优点，因此被广泛应用于海洋水质监测。
首先，该技术可以快速获取大量的数据，并实现实时监测。
通过选择不同波长的激光光源，可以激发样品中的特定组分发出荧光信号，从而实现对多个指标的同时测量。
这使得海洋监测人员可以及时了解海洋水质状况的变化，并作出相应的调整和决策，保护和管理海洋生态系统。
其次，激光诱导荧光技术还具有较高的测量精度和准确性。
在样品处理过程中，不需要添加任何化学试剂，减少了产生误差的可能性。
同时，由于荧光信号的强度与样品中特定组分的含量成正比，因此可以通过荧光信号的强弱来定量分析溶解性有机物的浓度，提高数据的可靠性和精度。
此外，激光诱导荧光技术还能够对特定的溶解性有机物进行快速鉴别和定位。
传统的方法需要进行复杂的化学分析，而激光诱导荧光技术只需利用特定的波长激光来激发样品，就能够得到特定组分的荧光信号。
通过对这些荧光信号的分析，可以判断出溶解性有机物的类型和来源，为寻找污染物的来源和监测状况提供了重要的依据。
在实际应用中，激光诱导荧光技术已经成功应用于海洋富营养化和沿海水质监测中。
比如，在海洋富营养化监测中，通过测量海洋中叶绿素等溶解性有机物的含量，可以及时监测和评估海水中藻类和蓝藻等富营养化指标的变化，及时采取措施防止海洋生态系统受到破坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究 四、激光诱导荧光测试系统
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究 四、激光诱导荧光测试系统
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究
五、激光诱导荧光方法的应用
在燃烧系统中 L I F 法的应用，包括测量温度、 粒子浓度、燃料分布等方面。目前，LIF 法已成为 燃烧气流的化学与结构研究的重要手段。现对用激 光诱导荧光法测量发动机缸内混合气浓度进行说明。
在内燃机技术领域，激光诱导荧光试验研究燃烧，实现 了对燃烧过程的非侵入式观察。在 这 种 方 法 中利 用 单 色 性 好 、波 长 较 短 、能量较大的短脉冲激 光 使 某 种 分 子 或 原 子 激 发 ，测 量 由 激 发 态 返 回 基 态 时 发 出的荧光，便 可 以 计 算 该 成 分 的浓度 和温度分布。
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究
参考文献：
多级旋流空气雾化喷嘴雾化特性及光学测试方法研究_刘存喜 复合激光诱导荧光定量标定技术及其_省略_应用_燃油喷雾当量比定量标 定方法_孙田 复合激光诱导荧光定量标定技术及其对柴油喷雾特性研究的应用_孙田 复合激光诱导荧光法在喷雾特性的研究进展_白原原 基于PLIEF技术两次喷射柴油喷雾结构和特性的定量研究_王卓卓 利用复合激光诱导荧光法对气相柴油喷雾温度场和浓度场的定量标定_ 郭红松 使用PLIEF技术对重型柴油机相_省略_柴油喷雾结构及其浓度场的定量研 究_郭红松 应用激光诱导荧光法研究直喷汽油机缸内混合气形成过程_马骁 用激光诱导荧光法测量GDI发动机缸内混合气分布_马骁 用激光诱导荧光法研究燃烧的最新进展_薛敏霞
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究
五、激光诱导荧光方法的应用
现对用激光诱导荧光法测量发动机缸内混合气 浓度进行说明。
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究 五、激光诱导荧光方法的应用
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究
六、结论
在柴油机喷雾场浓度测量中，采用平面激光诱 导荧光法研究混合气分布是内燃机燃烧光学诊断中 的重要方向, 常见于在可视化发动机和定容燃烧弹 中对喷雾与混合气形成过程进行定量分析的研究。 PLIF技术单独对燃油喷雾浓度场进行测量时，无法 区分燃油气液两相的荧光信号。而复合激光诱导荧 光技术则能够实现对喷雾场气液两相的分别测量。
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究
二、激光诱导荧光技术的国内外现状 随着激光、微电子、高速摄像技术及计算机技术的飞速
发展和广泛应用,喷雾特性的测试方法从先前测量粒子、液滴 的几何量和形貌的激光散射技术发展到了当前能标定喷雾场 中气液两相浓度及组成分布的阶段,也从先前的二维光学测量 发展到了当前能反映喷雾场三维时空动态的激光测试技术阶 段。发动机是目前喷雾特性研究最为成熟的领域。
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究 1、荧光成因
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究 1、荧光成因
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究 2、复合激光诱导荧光技术原理
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究 2、复合激光诱导荧光技术原理
基于激光诱导荧光技术原理
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究
三、激光诱导荧光技术原理 1、荧光成因
当紫外光照射到某些物质的时候，这些物质会发 射出各种颜色和不同强度的可见光，而当紫外光停 止照射时，这种光线也随之很快消失，这种光线称 为荧光。
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究 1、荧光成因
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究
二、激光诱导荧光技术的国内外现状
国外诸多发动机企业和研究机构已将PLIF定量 测量应用到了实际的产品研发和学术研究中。目前 国内将PLIF应用于GDI汽油机缸内混合气浓度分布定 量测量的研究尚不多见,其主要难点在于发动机系统 和光学系统的匹配以及PLIF测试结果的定量标定方 法。
演讲人： 学号： 任课老师：
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究
研究激光诱导荧光技术的背景 激光诱导荧光技术的国内外现状 激光诱导荧光技术原理 激光诱导荧光测试系统 激光诱导荧光方法的应用 结论
基于激光诱导荧光技术（LIF）的喷雾当量比特性研究
一、研究激光诱导荧光技术的背景
在激光光谱中，激光诱导荧光（LIF）光谱是经常用的非 常灵敏的测试技术，可用于测量原子和分子的浓度，探测分 子内的能量传递过程等。
