活性炭吸附装置

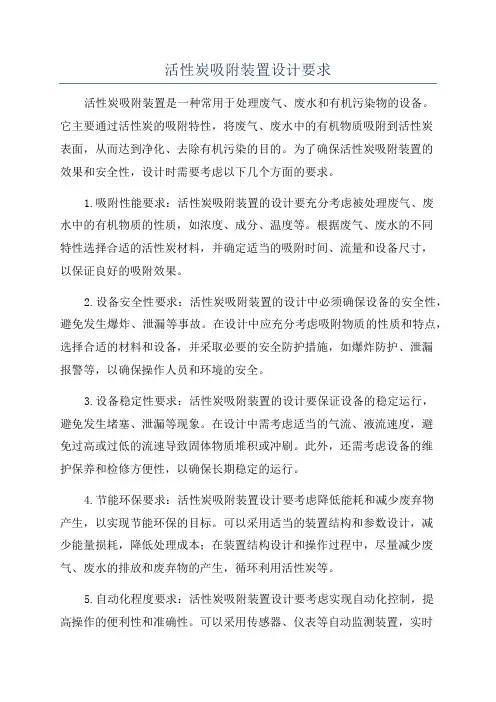

活性炭吸附装置设计要求
活性炭吸附装置设计要求活性炭吸附装置是一种常用于处理废气、废水和有机污染物的设备。
它主要通过活性炭的吸附特性，将废气、废水中的有机物质吸附到活性炭表面，从而达到净化、去除有机污染的目的。
为了确保活性炭吸附装置的效果和安全性，设计时需要考虑以下几个方面的要求。
1.吸附性能要求：活性炭吸附装置的设计要充分考虑被处理废气、废水中的有机物质的性质，如浓度、成分、温度等。
根据废气、废水的不同特性选择合适的活性炭材料，并确定适当的吸附时间、流量和设备尺寸，以保证良好的吸附效果。
2.设备安全性要求：活性炭吸附装置的设计中必须确保设备的安全性，避免发生爆炸、泄漏等事故。
在设计中应充分考虑吸附物质的性质和特点，选择合适的材料和设备，并采取必要的安全防护措施，如爆炸防护、泄漏报警等，以确保操作人员和环境的安全。
3.设备稳定性要求：活性炭吸附装置的设计要保证设备的稳定运行，避免发生堵塞、泄漏等现象。
在设计中需考虑适当的气流、液流速度，避免过高或过低的流速导致固体物质堆积或冲刷。
此外，还需考虑设备的维护保养和检修方便性，以确保长期稳定的运行。
4.节能环保要求：活性炭吸附装置设计要考虑降低能耗和减少废弃物产生，以实现节能环保的目标。
可以采用适当的装置结构和参数设计，减少能量损耗，降低处理成本；在装置结构设计和操作过程中，尽量减少废气、废水的排放和废弃物的产生，循环利用活性炭等。
5.自动化程度要求：活性炭吸附装置设计要考虑实现自动化控制，提高操作的便利性和准确性。
可以采用传感器、仪表等自动监测装置，实时监测废气、废水的成分和流量，并进行自动控制和调节。
此外，还可以考虑远程监测和故障诊断，实现远程操作和维护。
综上所述，活性炭吸附装置的设计要求包括吸附性能、设备安全性、设备稳定性、节能环保和自动化程度等方面。
设计时应根据具体的废气、废水特性和处理要求，选择合适的材料和结构，采取必要的安全措施和环保措施，确保装置的性能和安全性。

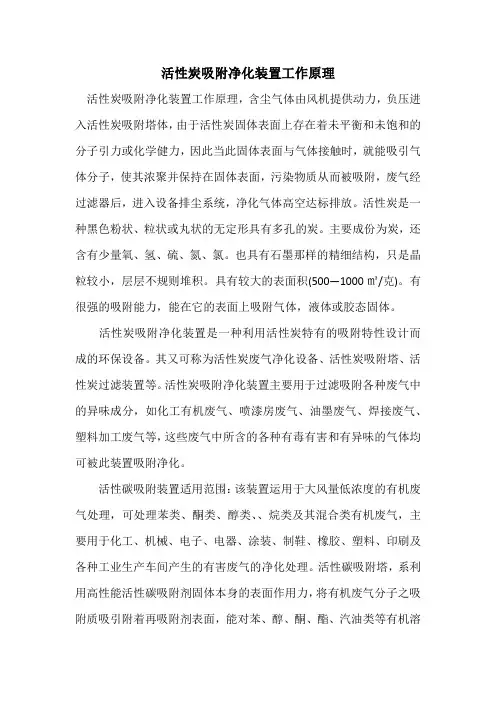

活性炭吸附净化装置工作原理
活性炭吸附净化装置工作原理
活性炭吸附净化装置工作原理，含尘气体由风机提供动力，负压进入活性炭吸附塔体，由于活性炭固体表面上存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质从而被吸附，废气经过滤器后，进入设备排尘系统，净化气体高空达标排放。
活性炭是一种黑色粉状、粒状或丸状的无定形具有多孔的炭。
主要成份为炭，还含有少量氧、氢、硫、氮、氯。
也具有石墨那样的精细结构，只是晶粒较小，层层不规则堆积。
具有较大的表面积(500—1000㎡/克)。
有很强的吸附能力，能在它的表面上吸附气体，液体或胶态固体。
活性炭吸附净化装置是一种利用活性炭特有的吸附特性设计而成的环保设备。
其又可称为活性炭废气净化设备、活性炭吸附塔、活性炭过滤装置等。
活性炭吸附净化装置主要用于过滤吸附各种废气中的异味成分，如化工有机废气、喷漆房废气、油墨废气、焊接废气、塑料加工废气等，这些废气中所含的各种有毒有害和有异味的气体均可被此装置吸附净化。
活性碳吸附装置适用范围：该装置运用于大风量低浓度的有机废气处理，可处理苯类、酮类、醇类、、烷类及其混合类有机废气，主要用于化工、机械、电子、电器、涂装、制鞋、橡胶、塑料、印刷及各种工业生产车间产生的有害废气的净化处理。
活性碳吸附塔，系利用高性能活性碳吸附剂固体本身的表面作用力，将有机废气分子之吸附质吸引附着再吸附剂表面，能对苯、醇、酮、酯、汽油类等有机溶
剂的废气吸附，更适用于大风量低浓度的废气治理，适用于电子、化工、轻工、橡胶、油漆、涂装、印刷、机械、船舶、汽车、石油等行业。
活性炭吸附装置使用说明书
活性炭吸附装置使用说明书-CAL-FENGHAI.-(YICAI)-Company One1操作说明1.此设备工作运行过程中是绝对禁止打开检修门，如要检修关闭风机后进行。
2.设备使用一个月应检查设备内部。
检查设备外部是否有损伤，破裂，否则应给予修正。
检查活性炭支撑体是否有破裂、损坏，否则应给予修正。
检查活性炭是否被漆雾堵塞，如是应该更换。
检查设备门螺丝是否松脱，否则需给予修正。
３.不可用水冲洗设备内部。
４.非工程技术人员，请勿自行改装，以免发生不能正常工作。
５.每三个月更换一次活性炭（可根据废气浓度而定）。
活性炭使用注意事项1.运输与装卸：活性炭在运输过程中，不得用铁钩拖拽，应防止与坚硬物质混装，不可强烈振动、磨擦、踩、砸，严禁抛掷，应轻装轻卸，以减少炭粒破碎，影响使用。
2.储存：应储存于阴凉干燥处，防止内外包装袋破裂，防止受潮和吸附空气中其它物质，影响使用效果。
严禁与有毒有害气体或易挥发物质混放，存放要远离污染源。
3.严禁水浸：活性炭属于多孔性吸附类物质，所以在运输、储存和使用过程中，都要绝对防止水浸，因水浸后，水填充了活性孔隙，减少了活性炭比表面与气体的直接接触，严重影响使用效果。
4.防止焦油类物质：在使用过程中，应禁止焦油类粘稠物质进入活性炭床，以免堵塞活性炭孔隙或遮盖了活性炭展开表面，使气体不能与活性炭展开表面接触，失去应用效果，如气体中含有此类物质，应在气体进入活性炭床前进行清除（最好有除焦设备）以达到好的应用效果。
5.防火：活性炭在储存或运输时，防止与火源直接接触，以防着火。
活性炭再生时避免进氧并再生彻底，再生后必须用蒸气冷却降至800℃以下，否则温度高，遇氧，活性炭自燃。
6.装填：装填时应先筛去因搬运产生的碎粒与粉尘。
然后层层均匀紧密铺开，不得随意堆放，以免装填不均，最终造成气体偏流，影响使用效果。
装填结束，开车前应先吹空，吹出活性炭表面粘附粉尘，避免开车后粉尘带入后工段而影响正常生产。
活性炭吸附箱结构图
活性炭吸附箱结构图活性炭吸附箱是一种常用于空气净化和废气处理的装置，其结构图如下所示：1. 活性炭层活性炭层是活性炭吸附箱中最重要的组成部分，也是实现吸附作用的关键。
活性炭层通常由高质量的活性炭颗粒组成，具有较大的比表面积和孔隙结构，以便更好地吸附和储存有害气体或颗粒物。
2. 过滤层在活性炭层上方，常常设置一个过滤层，用于过滤空气中的粗颗粒物和杂质，以防止其堵塞活性炭层和影响吸附效果。
过滤层通常由网状材料或滤纸等构成，具有较好的过滤效果。
3. 气流进出口活性炭吸附箱通常有明确的气流进出口，以便将待处理的空气引入活性炭层进行吸附，并将处理后的空气释放出去。
进出口通常位于吸附箱的两侧或顶部，具体位置根据使用场景和设计要求而定。
4. 密封装置为了确保活性炭吸附箱的密封性能，避免空气泄漏，通常在气流进出口处设置密封装置。
密封装置可以采用橡胶垫圈、密封胶条等材料进行密封，以保证箱体内外的气流不会相互干扰，影响吸附效果。
5. 支架为了支撑和稳定活性炭吸附箱，通常在箱体下方设置一个支架。
支架可以采用金属材料制成，具有足够的强度和稳定性，以便承载箱体和吸附层的重量，同时方便移动和固定吸附箱。
6. 底座底座是活性炭吸附箱的底部结构，它可以使吸附箱稳定地放置在地面上，同时提高吸附箱与地面的接触面积，便于热量传递和排放。
底座通常由金属材料制成，具有足够的稳定性和耐腐蚀性。
7. 水平校准装置为了确保活性炭吸附箱平稳放置，以及吸附层的水平度，通常在箱体底部的四个角上设置水平校准装置。
这些装置可以通过调整螺丝或其他可调节的部件来实现箱体的水平校准，以适应不同的地面情况和使用需求。
8. 活性炭补充口在长时间使用后，活性炭层的吸附能力会逐渐减弱，需要定期更换或补充活性炭。
为了方便补充活性炭，活性炭吸附箱通常在箱体的一侧或底部设置一个活性炭补充口，以便将新的活性炭颗粒或其他吸附材料注入吸附箱。
9. 监测仪表为了实时监测活性炭吸附效果和空气质量，活性炭吸附箱通常配备有监测仪表。
活性炭吸附装置使用手册
活性炭吸附装置使用手册1. 简介本使用手册旨在为使用活性炭吸附装置的用户提供必要的操作指导和安全注意事项。
2. 设备介绍活性炭吸附装置是一种用于去除有害气体和污染物的设备。
它通过活性炭吸附剂的作用，将气体中的有害物质吸附并降低其浓度，从而改善空气质量。
3. 使用步骤为了正确使用活性炭吸附装置，请按照以下步骤进行操作：步骤 1：准备工作1. 确保活性炭吸附装置处于稳定的工作状态。
2. 确认装置是否已连接到适当的电源和气源。
步骤 2：启动装置1. 打开装置的电源开关，并确认指示灯亮起。
2. 确认装置的风机已启动并正常运转。
步骤 3：调整操作参数1. 根据需要调整装置的操作参数，例如吸附剂的流量和温度。
2. 需要根据具体情况调整参数，请参考设备的使用说明书。
步骤 4：使用装置1. 将待处理的气体导入活性炭吸附装置。
2. 确保气体通过吸附剂，并等待一定时间，以便有害物质被吸附。
3. 根据需要反复循环操作，直到达到预期的净化效果。
步骤 5：关机1. 停止气体输入，并等待装置自动排空。
2. 关闭装置的电源开关，并确认指示灯熄灭。
4. 安全注意事项在使用活性炭吸附装置时，请注意以下安全事项：1. 在操作装置前，请务必阅读并理解使用手册和设备的安全说明。
2. 严禁将易燃、易爆或有毒物质导入活性炭吸附装置。
3. 在操作装置时，请佩戴个人防护装备，例如手套和口罩。
4. 在清洁和维护装置前，请先关闭电源并等待装置冷却。
5. 如发现装置存在异常或故障，请立即停止使用，并联系相关维修人员。
5. 维护保养为确保活性炭吸附装置的正常运行和使用寿命，建议按照以下维护保养步骤进行操作：1. 定期清理装置表面的灰尘和污垢。
2. 根据使用频率和工作环境，定期更换活性炭吸附剂。
3. 定期检查装置的连接管路和阀门是否存在泄漏或损坏。
4. 如发现装置存在异常或故障，请立即停止使用，并联系相关维修人员。
以上为活性炭吸附装置使用手册的简要内容，希望能对用户的操作和安全有所帮助。
活性炭吸附装置操作规程
活性炭吸附装置操作规程《活性炭吸附装置操作规程》一、操作目的活性炭吸附装置是用于处理废气中有机物的一种设备。
其操作规程是为了确保设备安全、高效、稳定地运行，保障生产安全和环境保护。
二、操作前准备1. 检查设备的运行状态和设备安全防护装置是否完好；2. 确认吸附剂的使用情况和是否符合要求；3. 确认设备周围的环境和工作区域是否整洁；4. 对设备进行日常保养和维护。
三、操作步骤1. 开启设备，确保设备各个部分都处于正常工作状态；2. 调整吸附装置的操作参数，确保其符合处理废气的要求；3. 监测设备运行情况，及时发现问题并进行处理；4. 定期对吸附剂进行更换和再生。
四、操作注意事项1. 运行过程中，严禁违反操作规程，严格遵守设备操作规程；2. 定期对设备进行维护保养，确保设备的正常运行；3. 使用吸附剂时，要注意防止其粉尘飞散，确保操作人员的安全；4. 如发现设备出现异常情况，立即停机处理，并上报相关负责人。
五、操作标准1. 操作人员应经过培训并持证上岗；2. 操作人员应定期接受安全生产教育和技术培训；3. 操作人员应按照操作规程规定的程序操作设备。
六、操作结束1. 关闭设备，并进行设备周围清理；2. 对设备进行日常保养和维护；3. 根据设备运行情况做好相关记录。
七、安全防护1. 操作人员应穿戴好相关安全防护用品；2. 定期做好安全隐患排查工作；3. 对设备进行定期检查和维修，确保设备安全运行。
以上就是《活性炭吸附装置操作规程》的内容，希望能够为操作人员提供一个明确的操作指南，保障设备的安全运行和废气处理效果的高效性。
活性炭吸附装置操作规程
活性炭吸附装置操作规程本文为活性炭吸附装置的操作规程，旨在保障设备的正常运行，确保操作人员的安全，以及提高设备的使用寿命。
操作人员必需认真阅读并娴熟把握本操作规程，确保实际操作符合规定。
一、设备基本介绍活性炭吸附装置紧要用于空气处理和水处理中的有机物吸附和去除。
设备的主体部分为一个圆柱形的容器，内部填充了活性炭颗粒和其他辅佑襄助材料。
设备的使用寿命依据使用环境和操作情况而定，在使用过程中，需要定期更换活性炭。
二、安全注意事项1.操作前，检查设备是否处于正常工作状态，包括供电状态，风机运行状态，水泵运行状态等。
2.操作过程中，严禁将手部或其他部位伸入设备内部；避开与设备内部的活性炭颗粒直接接触。
3.操作过程中，必需全程佩戴防护口罩，避开吸入有害气体。
4.假如发觉设备有漏电、短路等异常情况，应立刻停止使用设备，并联系维护和修理人员进行修理。
5.操作时应注意使用绝缘手套，但操作过程中不得将手套沾染活性炭颗粒。
6.使用设备时要保持清洁，适时清除设备内部灰尘和污垢。
7.不要在设备四周堆放其他物品，以免影响设备的正常运行和安全性。
三、操作流程1.首先，检查设备的电源和水源是否正常。
确认两者正常后，打开风机和水泵。
2.等待一段时间后，活性炭颗粒会吸取空气中的有机物质，在水处理中，可以去除水中的氯气、异味等。
3.当活性炭饱和时，需要更换活性炭。
停止设备运行，打开排水阀将原活性炭颗粒排出，然后将新的活性炭颗粒加入到设备内部。
4.加入活性炭后，密封设备，打开风机和水泵，等待一段时间后设备恢复正常工作状态。
5.定期检查设备的运行状态和活性炭的使用情况。
假如发觉异常情况，应适时停止使用设备，并联系维护和修理人员进行维护和修理。
四、设备维护1.定期对设备内部的活性炭进行清理，确保其正常运行。
2.定期对设备进行检查和维护，确保设备的正常运行。
3.设备不使用时应关闭电源，清理设备内部，并适时加盖防尘罩。
五、注意事项1.在设备运行时，不允许关闭风机和水泵。
活性炭吸附装置操作说明
活性炭吸附装置操作说明（二）引言概述：活性炭吸附装置是一种常用的气体净化处理设备，主要用于去除气体中的有害污染物。
本文将详细介绍活性炭吸附装置的操作步骤和注意事项，以保证其正常运行和有效净化效果。
正文内容：一、装置操作步骤：1.准备工作：a.检查活性炭吸附装置是否处于正常工作状态，确认设备无损坏。
b.确保所需吸附剂的存储量充足，如发现不足，需要及时补充。
c.检查进出口管线是否畅通，并修复任何阻塞或漏损问题。
2.启动装置：a.检查电源及控制系统，确保正常运行。
b.打开装置的进出口阀门，允许气体进入装置。
c.启动活性炭吸附装置，控制系统进入运行状态。
3.固定操作参数：a.根据气体处理的特性和需求，设置合适的温度、流量和压力等操作参数，确保设备能够有效工作。
b.运行过程中，注意监控设备的参数变化，做好记录以便进行后期分析和调整。
4.定期检查装置：a.在运行过程中，定期检查吸附床的装填情况，有需要时进行更换或补充。
b.检查各阀门的开启情况，确保气体的流动路径正确无误。
c.注意观察装置的运行状况，如有异常声音或震动等情况需要及时处理。
5.停止装置：a.关闭进出口阀门，停止气体的输入和输出。
b.停止活性炭吸附装置的运行。
c.对设备进行日常检查和维护，清洁吸附床和管道，确保设备卫生。
二、操作注意事项：1.安全操作：a.操作人员需要穿戴好个人防护装备，如手套、眼镜等。
b.在操作过程中，注意防范装置内外的火源和静电产生。
2.环境保护：a.确保装置的气体排放符合环保要求，注意对废气的处理和排放。
3.维护保养：a.定期清理吸附床和管道，去除积存的污染物，以维持装置的正常运行。
b.定期更换活性炭吸附剂，保证其吸附效果。
c.检查和维修控制系统、电源等设备，确保其可靠性和稳定性。
4.操作记录：a.在操作过程中，及时记录设备的运行参数和指示，以便后期进行分析和控制。
b.记录吸附床装填和更换的时间和方法，以及具体的操作细节。
5.培训和培养人员：a.操作活性炭吸附装置需要专门的技术知识和操作经验，新员工应接受相关的培训和指导，熟悉装置的操作规程和安全要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、简述
ZH系列活性炭吸附法有机废气净化回收治理装置，是我公司总结国内外同类产品的生产经验，改进设计制造的。
本系列设备，系统设计完善，附属设备配套齐全，净化效率高。
在国内处于领先地位。
它广泛用于石油、化工、橡胶、油漆、涂装、印刷等行业中，凡释放苯类废气以及其它有机废气均能净化。
它能有效地净化环境、消除污染、改善劳动操作条件，确保工人身体健康，并能回收有机溶剂，降低生产成本。
本系列装置结构紧凑，占地面积小，管理、维修简单，操作安全。
本产品已定型四种规格（如小于或大于该规格可以另行设计）：ZH-3000A/B、ZH-5000A/B、ZH-7000A/B、ZH-9000A/B（处理风量分别为3000、5000、7000、9000m3/h），分A型和B型共八个产品。
A型为单罐系列，适用于间歇吸附、再生；B型为双罐系列，适用于连续吸附、再生。
三、吸附净化原理及工艺流程
1、吸附：
有机废气经过滤器除去固体颗粒物质，由上而下进入吸附罐，有机物被活性炭捕集、吸附并浓缩，净化的空气从罐体下部经主风机排入大气。
2、解吸
当活性炭吸附有机物达到饱和状态后，停止吸入有机废气。
通过活性炭床向上送入蒸汽进行吹脱，将有机物自活性炭中逐出，即解吸。
罐中活性炭恢复其活性，即再生。
3、热风干燥及冷却：
用蒸汽解吸后的活性炭层中，约留有80～90%的蒸汽凝液，填充了活性炭内孔，从而降低了炭层的活性。
因此，通入热空气对炭层进行干燥。
然后关闭蒸汽阀门，再通入常温空气，冷却至25℃左右，活性炭恢复如初，以备再循环使用。
4、有机溶剂回收：
利用有机溶剂露点温度较高的特点，将蒸汽和有机溶剂的混合物引入冷凝器，使其冷凝，冷凝液经疏水阀进入分离器，利用溶剂比水轻的特点，分离回收。
5、凝水净化：
为保证冷凝水的洁净，避免有机溶剂的凝水排入水体，在分离器内分离后的水中通入压缩空气，使水中有机溶液剂充分解脱。
被压缩空气逐出的含有机物空气折返废气系统，重新吸附。
净化后的冷凝水，排入下水道。
6、连续吸附措施：
在连续生产的工厂中，吸附系统也需相应连续工作，可在废气净化系统设计中，选用双罐系列，以便吸附、再生交替连续使用。
7、再生周期：
再生周期应根据净化后排气中有害气体浓度而定。
当有害气体浓度接近超标数值时，即应停止吸附，进行再生。
帮系统初始工作阶段需及时测定排出口有害气体浓度，以便掌握合理吸附再生周期。
