材料现代分析方法试题9(参考答案)
(完整版)现代分析习题解
材料现代分析方法试题1（参考答案）一、基本概念题（共10题，每题5分）1．X射线的本质是什么？是谁首先发现了X射线，谁揭示了X射线的本质？答：X射线的本质是一种横电磁波，伦琴首先发现了X射线，劳厄揭示了X射线的本质？2．下列哪些晶面属于[11]晶带？（1）、（1）、（231）、（211）、（101）、（01）、（13），（0），（12），（12），（01），（212），为什么？答：（0）（1）、（211）、（12）、（01）、（01）晶面属于[11]晶带，因为它们符合晶带定律：hu+kv+lw=0。
3．多重性因子的物理意义是什么？某立方晶系晶体，其{100}的多重性因子是多少？如该晶体转变为四方晶系，这个晶面族的多重性因子会发生什么变化？为什么？答：多重性因子的物理意义是等同晶面个数对衍射强度的影响因数叫作多重性因子。
某立方晶系晶体，其{100}的多重性因子是6？如该晶体转变为四方晶系多重性因子是4；这个晶面族的多重性因子会随对称性不同而改变。
4．在一块冷轧钢板中可能存在哪几种内应力？它们的衍射谱有什么特点？答：在一块冷轧钢板中可能存在三种内应力，它们是：第一类内应力是在物体较大范围内或许多晶粒范围内存在并保持平衡的应力。
称之为宏观应力。
它能使衍射线产生位移。
第二类应力是在一个或少数晶粒范围内存在并保持平衡的内应力。
它一般能使衍射峰宽化。
第三类应力是在若干原子范围存在并保持平衡的内应力。
它能使衍射线减弱。
5．透射电镜主要由几大系统构成? 各系统之间关系如何?答：四大系统:电子光学系统,真空系统,供电控制系统,附加仪器系统。
其中电子光学系统是其核心。
其他系统为辅助系统。
6．透射电镜中有哪些主要光阑? 分别安装在什么位置? 其作用如何?答：主要有三种光阑：①聚光镜光阑。
在双聚光镜系统中,该光阑装在第二聚光镜下方。
作用:限制照明孔径角。
②物镜光阑。
安装在物镜后焦面。
作用: 提高像衬度；减小孔径角，从而减小像差；进行暗场成像。
材料现代分析方法练习题及答案(XRD,EBSD,TEM,SEM,表面分析)
8. 什么是弱束暗场像？与中心暗场像有何不同？试用Ewald图解说明。
答：弱束暗场像是通过入射束倾斜，使偏离布拉格条件较远的一个衍射束通过物镜光阑，透射束和其他衍射束都被挡掉，利用透过物镜光阑的强度较弱的衍射束成像。
与中心暗场像不同的是，中心暗场像是在双光束的条件下用的成像条件成像，即除直射束外只有一个强的衍射束，而弱束暗场像是在双光阑条件下的g/3g的成像条件成像，采用很大的偏离参量s。
中心暗场像的成像衍射束严格满足布拉格条件，衍射强度较强，而弱束暗场像利用偏离布拉格条件较远的衍射束成像，衍射束强度很弱。
采用弱束暗场像，完整区域的衍射束强度极弱，而在缺陷附近的极小区域内发生较强的反射，形成高分辨率的缺陷图像。
图：PPT透射电子显微技术1页10. 透射电子显微成像中，层错、反相畴界、畴界、孪晶界、晶界等衍衬像有何异同？用什么办法及根据什么特征才能将它们区分开来？答：由于层错区域衍射波振幅一般与无层错区域衍射波振幅不同，则层错区和与相邻区域形成了不同的衬度，相应地出现均匀的亮线和暗线，由于层错两侧的区域晶体结构和位相相同，故所有亮线和暗线的衬度分别相同。
层错衍衬像表现为平行于层错面迹线的明暗相间的等间距条纹。
孪晶界和晶界两侧的晶体由于位向不同，或者还由于点阵类型不同，一边的晶体处于双光束条件时，另一边的衍射条件不可能是完全相同的，也可能是处于无强衍射的情况，就相当于出现等厚条纹，所以他们的衍衬像都是间距不等的明暗相间的条纹，不同的是孪晶界是一条直线，而晶界不是直线。
反相畴界的衍衬像是曲折的带状条纹将晶粒分隔成许多形状不规则的小区域。
层错条纹平行线直线间距相等反相畴界非平行线非直线间距不等孪晶界条纹平行线直线间距不等晶界条纹平行线非直线间距不等11.什么是透射电子显微像中的质厚衬度、衍射衬度和相位衬度。
形成衍射衬度像和相位衬度像时，物镜在聚焦方面有何不同？为什么？答：质厚衬度：入射电子透过非晶样品时，由于样品不同微区间存在原子序数或厚度的差异，导致透过不同区域落在像平面上的电子数不同，对应各个区域的图像的明暗不同，形成的衬度。
材料现代分析方法(复习题及答案)
1、埃利斑由于光的波动性，光通过小孔发生衍射,明暗相间的条纹衍射的图样，条纹间距随小孔尺寸的变大，衍射的图样的中心有最大的亮斑，称为埃利斑。
2、差热分析是在程序的控制条件下，测量在升温、降温或恒温过程中样品和参比物之间的温差。
3、差示扫描量热法（DSC）是在程序控制条件下，直接测量样品在升温、降温或恒温过程中所吸收的或放出的热量。
4、倒易点阵是由晶体点阵按照一定的对应关系建立的空间点阵,此对应关系可称为倒易变换。
5、干涉指数在（hkl）晶面组（其晶面间距记为dhkl）同一空间方位，设若有晶面间距为dhkl/n(n 为任意整数)的晶面组(nh，nk，nl）即（H,K，L)记为干涉指数.6、干涉面简化布拉格方程所引入的反射面（不需加工且要参与计算的面）。
7、景深当像平面固定时（像距不变）能在像清晰地范围内，允许物体平面沿透镜轴移动的最大距离。
8、焦长固定样品的条件下，像平面沿透镜主轴移动时能保持物象清晰的距离范围.9、晶带晶体中，与某一晶向【uvw】平行的所有(HKL）晶面属于同一晶带，称为晶带射线若K层产生空位,其外层电子向K层跃迁产生的X射线统称为K系特征辐射，其中有L 10、α层电子跃迁产生的K系特征辐射称为Ka。
11、数值孔径子午光线能进入或离开纤芯（光学系统或挂光学器件）的最大圆锥的半顶角之余弦，乘以圆锥顶所在介质的折射率。
12、透镜分辨率用物理学方法(如光学仪器）能分清两个密切相邻物体的程度13 衍射衬度由样品各处衍射束强度的差异形成的衬度成为衍射衬度。
射线若K层产生空位，其外层电子向K层跃迁产生的X射线统称为K系特征辐射，其中有L 14α层电子跃迁产生的K系特征辐射称为Ka。
15质厚衬度由于样品不同区间存在原子序数或厚度的差异而形成的非晶体样品投射电子显微图像衬度，即质量衬度，简称质厚衬度。
16 质谱是离子数量（强度）对质荷比的分布，以质谱图或质谱表的形式的表达。
一、判断题1)、埃利斑半径与照明光源波长成反比，与透镜数值孔径成正比。
材料分析方法课后答案(更新至第十章)【范本模板】
材料分析方法课后练习题参考答案2015-1-4BY：二专业の学渣材料科学与工程学院3。
讨论下列各组概念的关系答案之一（1）同一物质的吸收谱和发射谱；答:λk吸收〈λkβ发射〈λkα发射(2）X射线管靶材的发射谱与其配用的滤波片的吸收谱。
答：λkβ发射（靶）〈λk吸收(滤波片）<λkα发射（靶）.任何材料对X射线的吸收都有一个Kα线和Kβ线。
如Ni 的吸收限为0.14869 nm。
也就是说它对0.14869nm波长及稍短波长的X射线有强烈的吸收。
而对比0.14869稍长的X射线吸收很小.Cu靶X射线：Kα=0。
15418nm Kβ=0。
13922nm。
(3)X射线管靶材的发射谱与被照射试样的吸收谱。
答：Z靶≤Z样品+1 或Z靶>〉Z样品X射线管靶材的发射谱稍大于被照射试样的吸收谱，或X射线管靶材的发射谱大大小于被照射试样的吸收谱.在进行衍射分析时，总希望试样对X射线应尽可能少被吸收，获得高的衍射强度和低的背底.答案之二1）同一物质的吸收谱和发射谱；答：当构成物质的分子或原子受到激发而发光，产生的光谱称为发射光谱,发射光谱的谱线与组成物质的元素及其外围电子的结构有关。
吸收光谱是指光通过物质被吸收后的光谱，吸收光谱则决定于物质的化学结构，与分子中的双键有关。
2）X射线管靶材的发射谱与其配用的滤波片的吸收谱。
答:可以选择λK刚好位于辐射源的Kα和Kβ之间的金属薄片作为滤光片，放在X射线源和试样之间。
这时滤光片对Kβ射线强烈吸收,而对Kα吸收却少。
6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：eVk=hc/λVk=6。
626×10—34×2。
998×108/（1.602×10-19×0.71×10—10）=17。
46（kv）λ0=1.24/v(nm)=1.24/17。
材料现代测试分析方法期末考试卷加答案

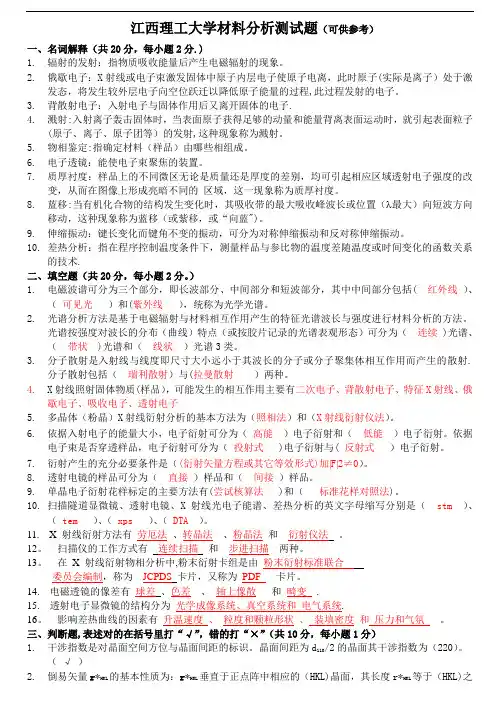

江西理工大学材料分析测试题（可供参考）一、名词解释（共20分，每小题2分.)1.辐射的发射：指物质吸收能量后产生电磁辐射的现象。
2.俄歇电子：X射线或电子束激发固体中原子内层电子使原子电离，此时原子(实际是离子）处于激发态，将发生较外层电子向空位跃迁以降低原子能量的过程,此过程发射的电子。
3.背散射电子：入射电子与固体作用后又离开固体的电子.4.溅射:入射离子轰击固体时，当表面原子获得足够的动量和能量背离表面运动时，就引起表面粒子(原子、离子、原子团等）的发射,这种现象称为溅射。
5.物相鉴定:指确定材料（样品）由哪些相组成。
6.电子透镜：能使电子束聚焦的装置。
7.质厚衬度：样品上的不同微区无论是质量还是厚度的差别，均可引起相应区域透射电子强度的改变，从而在图像上形成亮暗不同的区域，这一现象称为质厚衬度。
8.蓝移:当有机化合物的结构发生变化时，其吸收带的最大吸收峰波长或位置（λ最大）向短波方向移动，这种现象称为蓝移（或紫移，或“向蓝")。
9.伸缩振动：键长变化而键角不变的振动，可分为对称伸缩振动和反对称伸缩振动。
10.差热分析：指在程序控制温度条件下，测量样品与参比物的温度差随温度或时间变化的函数关系的技术.二、填空题（共20分，每小题2分。
）1.电磁波谱可分为三个部分，即长波部分、中间部分和短波部分，其中中间部分包括( 红外线）、（可见光）和(紫外线），统称为光学光谱。
2.光谱分析方法是基于电磁辐射与材料相互作用产生的特征光谱波长与强度进行材料分析的方法。
光谱按强度对波长的分布（曲线）特点（或按胶片记录的光谱表观形态）可分为（连续 )光谱、（带状 )光谱和（线状）光谱3类。
3.分子散射是入射线与线度即尺寸大小远小于其波长的分子或分子聚集体相互作用而产生的散射.分子散射包括（瑞利散射）与(拉曼散射）两种。
4.X射线照射固体物质(样品），可能发生的相互作用主要有二次电子、背散射电子、特征X射线、俄歇电子、吸收电子、透射电子5.多晶体（粉晶）X射线衍射分析的基本方法为（照相法）和（X射线衍射仪法）。
(完整版)材料分析方法试题及答案07
材料现代分析方法试题7（参考答案）一、基本概念题（共10题，每题5分）1．欲用Mo靶X射线管激发Cu的荧光X射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：欲使Cu样品产生荧光X射线辐射,V =1240/λCu=1240/0.15418=8042,V =1240/λCu=1240/0。
1392218=8907激发出荧光辐射的波长是0。
15418nm激发出荧光辐射的波长是0.15418nm2．判别下列哪些晶面属于［11]晶带：（0），（1），(231），（211）,(01），（13），(12），（12)，（01），(212)。
答：（0）（1）、（211）、（12)、(01)、（01）晶面属于［11]晶带，因为它们符合晶带定律:hu+kv+lw=0。
答：（0）(1）、（211）、(12）、（01）、（01）晶面属于[11］晶带,因为它们符合晶带定律：hu+kv+lw=0。
3．用单色X射线照射圆柱多晶体试样,其衍射线在空间将形成什么图案?为摄取德拜图相,应当采用什么样的底片去记录？答:用单色X射线照射圆柱多晶体试样，其衍射线在空间将形成一组锥心角不等的圆锥组成的图案；为摄取德拜图相,应当采用带状的照相底片去记录.4．洛伦兹因数是表示什么对衍射强度的影响？其表达式是综合了哪几方面考虑而得出的？答:洛伦兹因数是表示掠射角对衍射强度的影响。
洛伦兹因数表达式是综合了样品中参与衍射的晶粒大小，晶粒的数目和衍射线位置对衍射强度的影响。
5．给出简单立方、面心立方、体心立方以及密排六方晶体结构电子衍射发生消光的晶面指数规律。
答：常见晶体的结构消光规律简单立方对指数没有限制（不会产生结构消光）f. c. c h。
k. L. 奇偶混合b. c。
c h+k+L=奇数h。
c。
p h+2k=3n, 同时L=奇数体心四方 h+k+L=奇数6．透射电镜的成像系统的主要构成及特点是什么?答：透射电镜的成像系统由物镜、物镜光栏、选区光栏、中间镜（1、2）和投影镜组成。
材料分析方法习题集
材料结构分析习题集电子显微分析部分习题习题一1．电子波有何特征？与可见光有何异同？2．分析电磁透镜对电子波的聚焦原理，说明电磁透镜的结构对聚焦能力的影响。
3．电磁透镜的像差是怎样产生的，如何来消除和减少像差？4．说明影响光学显微镜和电磁透镜分辨率的关键因素是什么？如何提高电磁透镜的分辨率？5．电磁透镜景深和焦长主要受哪些因素影响？说明电磁透镜的景深大、焦长长、是什么因素影响的结果？6．试比较光学显微镜成像和透射电子显微镜成像的异同点？电子显微分析部分习题习题二1．透射电镜主要由几大系统构成？各系统之间关系如何？2．照明系统的作用是什么？它应满足什么要求？3．分别说明成像操作与衍射操作时各级透镜（像平面与物平面）之间的相对位置关系，并画出光路图。
4．成像系统的主要构成及其特点是什么？5．样品台的结构与功能如何？它应满足什么要求？6．透射电镜中有哪些主要光阑，在什么位置？其作用如何？7．点分辨率和晶格分辨率有何不同？同一电镜的这两种分辨率哪个高？为什么？8．复型样品在透射电镜下的衬度是如何形成的？9．说明如何用透射电镜观察超细粉末的尺寸和形态？如何制备样品？材料现代分析方法习题集X射线衍射分析习题习题一1．名词解释：相干散射（汤姆逊散射）、不相干散射（康普顿散射）、荧光辐射、俄歇效应、吸收限、俄歇效应。
2．在原子序24（Cr）到74（W）之间选择7种元素，根据它们的特征谱波长（Kα1），用图解法验证莫塞莱定律。
3．若X射线管的额定功率为1.5kW，在管电压为35kV时，容许的最大电流是多少？4．讨论下列各组概念中二者之间的关系：1）同一物质的吸收谱和发射谱；2）X射线管靶材的发射谱与其配用的滤波片的吸收谱。
5．为使Cu靶的Kβ线透射系数是Kα线透射系数的1/6，求滤波片的厚度。
6．画出MoKα辐射的透射系数（I/I0）-铅板厚度（t）的关系曲线（t取0~1mm）。
7．欲用Mo靶X射线管激发Cu的荧光X射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？8．X射线的本质是什么？9．如何选用滤波片的材料？如何选用X射线管的材料？10．实验中选择X射线管以及滤波片的原则是什么？已知一个以Fe为主要成分的样品，试选择合适的X射线管和合适的滤波片。
材料分析方法课后答案
第一章 X 射线物理学基础3.讨论下列各组概念的关系答案之一(1）同一物质的吸收谱和发射谱；答：λk 吸收 〈λk β发射〈λk α发射(2）X 射线管靶材的发射谱与其配用的滤波片的吸收谱。
答：λk β发射（靶）〈λk 吸收(滤波片)〈λk α发射（靶）。
任何材料对X 射线的吸收都有一个K α线和K β线。
如 Ni 的吸收限为 nm 。
也就是说它对波长及稍短波长的X 射线有强烈的吸收。
而对比稍长的X 射线吸收很小。
Cu 靶X 射线:K α= K β=。
(3）X 射线管靶材的发射谱与被照射试样的吸收谱。
答：Z 靶≤Z 样品+1 或 Z 靶>>Z 样品X 射线管靶材的发射谱稍大于被照射试样的吸收谱，或X 射线管靶材的发射谱大大小于被照射试样的吸收谱。
在进行衍射分析时，总希望试样对X 射线应尽可能少被吸收，获得高的衍射强度和低的背底。
答案之二1）同一物质的吸收谱和发射谱；答：当构成物质的分子或原子受到激发而发光，产生的光谱称为发射光谱，发射光谱的谱线与组成物质的元素及其外围电子的结构有关。
吸收光谱是指光通过物质被吸收后的光谱，吸收光谱则决定于物质的化学结构，与分子中的双键有关。
2）X 射线管靶材的发射谱与其配用的滤波片的吸收谱。
答：可以选择λK 刚好位于辐射源的K α和K β之间的金属薄片作为滤光片，放在X 射线源和试样之间。
这时滤光片对K β射线强烈吸收，而对K α吸收却少。
6、欲用Mo 靶X 射线管激发Cu 的荧光X 射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射的波长是多少？答：eVk=hc/λVk=×10-34××108/×10-19××10-10)=(kv)λ 0=v(nm)=(nm)=(nm)其中 h 为普郎克常数，其值等于×10-34e 为电子电荷，等于×10-19c故需加的最低管电压应≥(kv)，所发射的荧光辐射波长是纳米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
材料现代分析方法试题9（参考答案）一、基本概念题（共10题，每题5分）1．为什么特征X射线的产生存在一个临界激发电压？X射线管的工作电压与其靶材的临界激发电压有什么关系？为什么？答：要使内层电子受激发，必须给予施加大于或等于其结合能的能量，才能使其脱离轨道，从而产生特征X射线，而要施加的最低能量，就存在一个临界激发电压。
X射线管的工作电压一般是其靶材的临界激发电压的3-5倍，这时特征X射线对连续X射线比例最大，背底较低。
2．布拉格方程2dsinθ=λ中的d、θ、λ分别表示什么？布拉格方程式有何用途？答：d HKL表示HKL晶面的面网间距，θ角表示掠过角或布拉格角，即入射X射线或衍射线与面网间的夹角，λ表示入射X射线的波长。
该公式有二个方面用途：（1）已知晶体的d值。
通过测量θ，求特征X射线的λ，并通过λ判断产生特征X射线的元素。
这主要应用于X射线荧光光谱仪和电子探针中。
（2）已知入射X射线的波长，通过测量θ，求晶面间距。
并通过晶面间距，测定晶体结构或进行物相分析。
3．多重性因子的物理意义是什么？某立方晶系晶体，其{100}的多重性因子是多少？如该晶体转变为四方晶系，这个晶面族的多重性因子会发生什么变化？答：多重性因子的物理意义是等同晶面个数对衍射强度的影响因数叫作多重性因子。
某立方晶系晶体，其{100}的多重性因子是6？如该晶体转变为四方晶系多重性因子是4；这个晶面族的多重性因子会随对称性不同而改变。
4．什么是丝织构，它的极图有何特点？答：丝织构是一种晶粒取向轴对称分布的织构，存在于拉、轧或挤压成形的丝、棒材及各种表面镀层中。
其特点是多晶体中各种晶粒的某晶向[uvw]与丝轴或镀层表面法线平行。
丝织构的极图呈轴对称分布5．电磁透镜的像差是怎样产生的? 如何来消除和减少像差?答：电磁透镜的像差包括球差、像散和色差。
球差即球面像差，是磁透镜中心区和边沿区对电子的折射能力不同引起的，其中离开透镜主轴较远的电子比主轴附近的电子折射程度更大，因此设计电镜时应尽量减小球差s C，并提高加速电压以缩短波长 ，来提高分辨率。
像散是由于电磁透镜的轴向磁场不对称旋转引起。
可以通过引入一强度和方位都可以调节的矫正磁场来进行补偿色差是电子波的波长或能量发生一定幅度的改变而造成的。
稳定加速电压和透镜电流可减小色差。
色差系数和球差系数均随透镜激磁电流的增大而减小。
6．扫描电镜的成像原理与透射电镜有何不同?答：扫描电子显微镜（Scanning electron microscope--SEM）是以类似电视摄影显像的方式，通过细聚焦电子束在样品表面扫描激发出的各种物理信号来调制成像的显微分析技术。
SEM成像原理与TEM完全不同，不用电磁透镜放大成像7．二次电子像和背散射电子像在显示表面形貌衬度时有何相同与不同之处?答：二次电子像显示表面形貌衬度时：1）凸出的尖棱，小粒子以及比较陡的斜面处SE产额较多，在荧光屏上这部分的亮度较大。
2）平面上的SE产额较小，亮度较低。
3）在深的凹槽底部尽管能产生较多二次电子，使其不易被控制到，因此相应衬度也较暗。
背散射电子像显示表面形貌衬度时：1）用BE进行形貌分析时，其分辨率远比SE像低。
2）BE能量高，以直线轨迹逸出样品表面，对于背向检测器的样品表面，因检测器无法收集到BE而变成一片阴影，因此，其图象衬度很强，衬度太大会失去细节的层次，不利于分析。
因此，BE形貌分析效果远不及SE，故一般不用BE信号。
8．要分析钢中碳化物成分和基体中碳含量，应选用哪种电子探针仪?为什么?答：分析钢中碳化物成分可用能谱仪；分析基体中碳含量可用波谱仪，这是因为与波谱仪相比，能谱仪具有以下优点：能谱仪探测X射线的效率高。
其灵敏度比波谱仪高约一个数量级。
在同一时间对分析点内所有元素X射线光子的能量进行测定和计数，在几分钟内可得到定性分析结果，而波谱仪只能逐个测量每种元素特征波长。
结构简单，稳定性和重现性都很好（因为无机械传动）不必聚焦，对样品表面无特殊要求，适于粗糙表面分析。
与波谱仪相比能谱仪具有以下缺点和不足：分辨率低：Si(Li)检测器分辨率约为160eV；波谱仪分辨率为5－10eV能谱仪中因Si(Li)检测器的铍窗口限制了超轻元素的测量，因此它只能分析原子序数大于11的元素；而波谱仪可测定原子序数从4到92间的所有元素。
能谱仪的Si(Li)探头必须保持在低温态，因此必须时时用液氮冷却9．影响红外光谱吸收峰位置的主要因素有哪些？答：成键轨道类型，诱导效应，共轭效应，键张力，氢键，振动的耦合，不同物态等。
10．解释红外光谱图的一般程序是什么？答：运用红外光谱解谱的四要素，分析吸收峰对应的基团；若是单纯物质可对照SADLTER 标准图谱；还可查该物质相应发表文献的红外光谱信息。
二、综合及分析题（共5题，每题10分）1．试述X 射线衍射仪结构与工作原理？ 答：X 射线衍射仪结构包括：X 射线发生器、测角仪、X 射线探测器、光路系统，主要是滤波片（单色器）和狭缝系统，以及记录和自动保护系统。
X 射线发生器通常是由X 射线管和高压变压器组成，X 射线管中阴极通电后产生电子云，经高压电给予增加能量形成高速运动的电子撞击阳极金属靶上，经与金属靶材料发生作用而激发出特征X 射线，经滤波后去掉K β射线，余下K α经狭缝后形成近似平行的射线到达样品上，在测角仪转动扫描过程中，若某些晶面与入射X 射线夹角符合布拉格公式时就产生衍射线，衍射线经狭缝平行化成达到探测器（计数管），探测器将X 射线光子转化为电子，并放大输出到记录仪上记录及保存。
由于X 射线管中电子撞击金属靶时产生大量热量，因此需要循环水保护系统。
2．某淬火后低温回火的碳钢样品，不含碳化物（经金相检验），A （奥氏体）中含有碳1%。
M （马氏体）国含碳量极低，经这衍射测得A 220峰积分强度为2.33（任意单位），M 211峰积分强度为16.32，试计算该钢中残留奥氏体的体积分数（实验条件：FeK α辐射，滤波，室温20℃，α-Fe 点阵参数a=0.2866nm ，奥氏体点阵参数a=0.3571+0.0044wc ，wc 为碳的质量分数）。
解：根据直接对比法，有1=+A M f f 且，2dsin θ=λ，FeK α=0.1937nmMA M A M A f f C C I I ∙= 所以 θA =acrsina L K H 2222++λ= acrsin ()%10044.03571.0281937.0⨯+⨯⨯=500 同理θM =560其中M A C C =()()MM HKL HKL A M HKL HKL e P F V e P F V ⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡--2220222011θφθφ= ()()()()⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎪⎭⎫ ⎝⎛⎥⎦⎤⎢⎣⎡+Θ-⨯⨯+⨯⨯⨯⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎪⎭⎫ ⎝⎛⎥⎦⎤⎢⎣⎡+Θ-⨯⨯+⨯⨯⨯22002026222020226sin 4112exp 5656sin 56212441sin 4112exp 5050sin 502cos 112161λθφλθφx x MaK h con con f a x x MaK h con f a M A = ()()()⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎪⎪⎭⎫ ⎝⎛⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯-⨯⨯⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎪⎪⎭⎫ ⎝⎛⨯⨯⨯⨯⨯⨯⨯⨯⨯⨯-⨯⨯⨯+--------2902327234629023272346101937.056sin 72.04531038.11066.185.5510626.612exp 967.22866.01101937.050sin 72.04531038.11066.185.5510626.612exp 731.2%10044.03571.01=0.5故 1=+A M f f %8.77=M fMA f f ⨯=5.032.1633.2 %2.22=A f 3．扫描电镜的分辨率受哪些因素影响? 用不同的信号成像时，其分辨率有何不同? 所谓扫描电镜的分辨率是指用何种信号成像时的分辨率?答：影响扫描电镜分辨率的有三大因素：电子束束斑大小，检测信号类型，检测部位原子序数。
用不同的信号成像时，分辨率的大小如下：信 号 二次电子 背散射电子 吸收电子 特征X 射线 俄歇电子分辨率 5～10 50～200 100～1000 100～10005～10因为SE 或AE 信号的分辨率最高，因此，SEM 的分辨率是指二次电子像的分辨率4．举例说明电子探针的三种工作方式(点、线、面)在显微成分分析中的应用。
答：（1）电子探针定点分析：将电子束固定在要分析的微区上用波谱仪分析时，改变分光晶体和探测器的位置，即可得到分析点的X 射线谱线；用能谱仪分析时，几分钟内即可直接从荧光屏（或计算机）上得到微区内全部元素的谱线（2）电子探针线分析：将谱仪（波、能）固定在所要测量的某一元素特征X射线信号（波长或能量）的位置把电子束沿着指定的方向作直线轨迹扫描，便可得到这一元素沿直线的浓度分布情况。
改变位置可得到另一元素的浓度分布情况。
（3）电子探针面分析：电子束在样品表面作光栅扫描，将谱仪（波、能）固定在所要测量的某一元素特征X射线信号（波长或能量）的位置，此时，在荧光屏上得到该元素的面分布图像。
改变位置可得到另一元素的浓度分布情况。
也是用X射线调制图像的方法5．推断谱图中可能含有什么基团?答：（1）酚羟基，因为3000-3800宽峰强吸收和1150存在吸收峰；（2）存在苯环，因为3000-3100，1500和1600附近有吸收峰，以及600-1000存在定位峰；（3）存在烷基，2800-3000有吸收。
