图文并茂！笔记本各个部件拆解详细教程{Y}年{M}月{D}日来源：IT168 编辑：洋溢【我要评论】拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。
这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。
但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。
笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。
质量的高下，由此可见一斑。
第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。
笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。
另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。
拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。
建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。
少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。
拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例，点击图片查看大图只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。
此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸[NextPage]笔记本电脑尽管部件繁多，但固定方式不外乎两种。
Y410P高清拆机图解教程(加内存-加固态硬盘必看)(同名16389)
Y410P高清拆机图解教程(加内存-加固态硬盘必看)(同名16389)
废话不多话，文字都在图上，多实践自然出真知
电池拿掉，锁扣打开，见上图
跑题图片
下面我们要把光驱拆下来
上面两幅图 同时操作哦
下面我们开始拿掉后壳
这里说个重点啊：
光驱那个位置，有两个卡扣，扣盖的时候要看下是否卡到位。
另外后壳安装好后，用手掌稍微用力按压后盖，大概位置中间吧，win8标那里吧。
不放心的话，都按一遍，只到听不到卡扣入扣的咔哒一声即可。
内存插槽
NGFF固态硬盘插槽
自带机械硬盘
来点题外话，毕竟现在NGFF 固态硬盘少见，所以当下原机械硬盘位加2.5寸硬盘还是比较主流和经济实
惠的。
拧掉上图机械硬盘两颗黑色螺丝，向外拉就可以拆下机械硬盘
硬盘支架一共有4颗螺丝
最后都搞定后，把新买的固态硬盘或者机械硬盘，在或者混合硬盘插入支架，上螺丝，原步骤返回。
SONY VGN-FE35C 笔记本拆解
顶开无线网卡卡扣
拔出无线网卡 无线网卡 x1
向下顶开控制模块 固定卡，向右滑动 取下控制模块 控制模块 x1
SONY VGN-FE35C 拆解说明（工具：十字/一字螺丝刀，镊子，撬棒）
5/7
向下顶开开关模块 固定卡，向左滑动 取下开关模块
开关模块 x1
慢慢掀开取下 D 壳 （背面盖板），露出 主板部分，取下屏 幕弹簧扣 拧出以下螺丝： 主板螺丝 x3 散热器螺丝 x7 蓝牙螺丝 x1 MODEM 螺丝 x2
SONY VGN-FE35C 拆解说明（工具：十字/一字螺丝刀，镊子，撬棒）
1/7
原始外观
取下电池 拧下面板固定螺丝 短扁螺丝 x3
拧开内存盖板螺 丝，取下内存盖板 拧下/开硬盘盖板 螺丝，取下硬盘盖 板 内存盖板 x1 硬盘盖板 x1 细长螺丝 x1
SONY VGN-FE35C 拆解说明（工具：十字/一字螺丝刀，镊子，撬棒）
CPUx1
主板正面
拆解完成！ 注意：本拆解需要一定的专业知识，作者将不对您因操作不当所造成的损失负责。
谢翻起， 拔出排线 拔掉无线开关插头 从右侧将主板慢慢 掀起，取下时注意 周边接口处障碍 装回时需看好无线 开关内外位置相对 应 主板 x1
SONY VGN-FE35C 拆解说明（工具：十字/一字螺丝刀，镊子，撬棒）
7/7
逆时针方向松开 CPU 固定扣 向上轻取下 CPU
拔掉散热器插头， 取下散热器
散热器(带风扇)x1 散热器 x1 屏幕弹簧扣 x1
向上轻拔出 MODEM 模块，拔 掉连接线
MODEM 模块 x1
SONY VGN-FE35C 拆解说明（工具：十字/一字螺丝刀，镊子，撬棒）
6/7
移开蓝牙盖板 向上轻拔出蓝牙模 块，注意不要把线 弄断
【拆拆拆之Z118拆解试用心得[第二页更新缺点,系统稳定性]】索尼Z笔记本论坛IT168本友会
![【拆拆拆之Z118拆解试用心得[第二页更新缺点,系统稳定性]】索尼Z笔记本论坛IT168本友会](https://img.taocdn.com/s3/m/928056c658f5f61fb7366669.png)
1
/thread-1127932-1-1.html[2010/12/14 9:19:52]
【拆拆拆之Z118拆解试用心得[第二页更新缺点，系统稳定性]】索尼Z笔记本论坛_IT168本友会 评分人数
【拆拆拆之Z118拆解试用心得[第二页更新缺点，系统稳定性]】索尼Z笔记本论坛_IT168本友会
本友会首页 本友会论坛 收藏本页
IT168首页 ┊ 笔记本频道 ┊ 商用笔记本 ┊ 上网本频道 ┊ 家用电脑 ┊ 商用电脑 ┊ 设为首页
本友会论坛 ┊ 联想论坛 ┊ Acer 论坛 ┊ 戴尔论坛 ┊ Gateway 论坛 ┊ 台式机论坛
【拆拆拆之Z118拆解试用心得[第二页更新缺点，系统稳定性]】索尼Z笔记本论坛_IT168本友会
DSC00133.jpg (65.64 KB) VGA接口 /thread-1127932-1-1.html[2010/12/14 9:19:52]
稳定性 , 心得 , 缺点 , 系统 , 拆解
打印 字体大小:
倒序看帖 跳转到
技术顾问
帖子 21051 精华 30 积分 37349 本币 24523 本本 Dell Inspiron 注册 1970-1-1
本主题由 卡缪 于 2010-5-11 09:44 置顶 本帖最后由 阿财 于 2010-5-7 02:00 编辑
回复
引用
阿财
发表于 2010-4-27 03:58 | 只看该作者
键盘灯能自动感应环境亮度，非常不错的设计
索尼笔记本电脑图文拆机详解
索尼笔记本电脑图文拆机详解索尼笔记本电脑图文拆机详解拆机有风险，操作须谨慎。
说明：我将自上至下分为壳1 壳2 壳3 壳4；螺丝分为：长螺丝中螺丝短螺丝如下图：1.首先来个特写，个人还是比较中意这款本子的，虽然显卡性能一般般，但还算不错。
2.开始拆机，首先将硬盘仓盖上的两个螺丝，内存仓盖得1个螺丝拧松，卸下这两个舱盖；固定的三颗螺丝背面都有防丢垫片，所以扭开后就直接打开舱盖就好，螺丝不会从舱盖上滑落，很贴心，也是笔记本中常用的设计。
2.看这里硬盘仓内的硬盘支架固定螺丝，记得拧下来，硬盘就可以推出来。
小心哦。
别弄断了硬盘接口。
3.内存，嘿嘿，我自己加了一个4GB，后来就加了一个4GB 原机的内存躺在家里好久了。
硬盘是3星的。
咋不用日立的呢。
4.抽出光驱；5.开始将K4上剩余的螺丝全部扭下来。
如下图有螺丝长短分布图。
可供大家参考。
图上硬盘，内存还在，因为我懒，没有拍拆掉硬盘和内存的照片，所以就用这一张了，大家别忘了拆掉硬盘和内存哦。
6.上图说的内存舱内的那颗中号螺丝，给他来个特写。
7.所有螺丝都拧下来。
都拧下来了，别忘了看看读卡器槽内是否有卡，如果有弹出来，别拆K4的时候弄断了。
如果没有，就可以将K4取下拉了，取得时候不要暴力拆解哦。
要温柔一点。
下图是拆掉k4后的效果8.下面告诉朋友们怎么拆散热器和风扇（请仔细看说明，全部看完后再拆千万别看了一半就拆，以免损坏散热器铜管）此款风扇和散热器，分体的。
先拆开风扇与主板的电源连接线。
但是中间用胶布连接着，我想应该是起到密封的作用吧，由于本人不是很色的将胶布死掉，所以据带着胶布将他们拆掉。
上图蓝色圈圈，是散热器的固定螺丝，都拧开吧，都带防丢垫片。
上图两个蓝色的圈圈，右下角的是一个很明显的风扇固定螺丝，而左上角的那个却被散热铜管遮盖，由于先前已经拆掉了散热铜管的固定螺丝，我是用了拐弯螺丝刀+ 微微抬起散热铜管的方法拆掉了左上角的风扇固定螺丝。
一定要对散热铜管温柔哦。

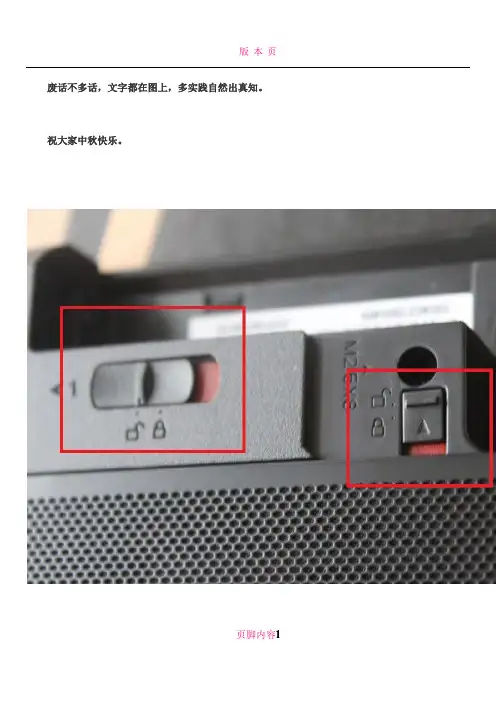

Y410P高清拆机图解教程(加内存 加固态硬盘必看)
