2013新人教版电能(系列版)
2013新人教版九年物理第十八章《电功率》复习学案
学习重点
能熟练地运用欧姆定律计算有关电压、电流和电阻的简单问题。
学习难点
能熟练地运用欧姆定律计算有关电压、电流和电阻的简单问题。
教具
复习课件
学法指导
1.阅读“复习导航”，找出各知识点之间的联系，构建出本章知识网络图；2.借助“自主学习”，进一步理解欧姆定律；3.通过“中考导向”，理解中考中涉及本章的题型，服务中考。
能力提升
教
、
学
反
思
（5）要测量的数据是____和_____,计算灯泡的额定功率的公式为。
4、电与热：
（1）生活中，许多用电器接通电源后，都伴有现象产生，如，电流的热效应是指；
电炉丝通过导线接到电源里，电炉丝和导线通过相同的电流，但电炉丝热得发红，而导线几乎不发热，为什么？
这是因为。
（2）实验：探电流通过导体时产生热量的多少跟什么因素有关？
3．某实验小组有一个小灯泡，上面只能看清“2.5 V”的字样，他们想知道小灯泡的额定功率是多少，找来的器材如图6—8所示。
(1)将图中所给器材，按照实验的要求用线连接起来。
(2)在闭合开关以前，应将滑动变阻器的滑片滑到_____端。
(3)实验中的电源用_____节干电池串联即可.如果灯泡的电阻约为9Ω，电流表选用的接线柱应为_____和_____。
专题二：对“额电功率和实际功率”的理解
2.有一只标有“PZ220V 40W”的小灯泡,接在220V家庭电路中,
求:(1)灯泡正常工作时的电阻?(2)灯泡正常工作时通过的电流?
(3)1KWh电可供此灯泡正常工作多长时间?
(4)若实际电压是200V,则灯泡的实际功率是多少?灯泡发光情况如何?

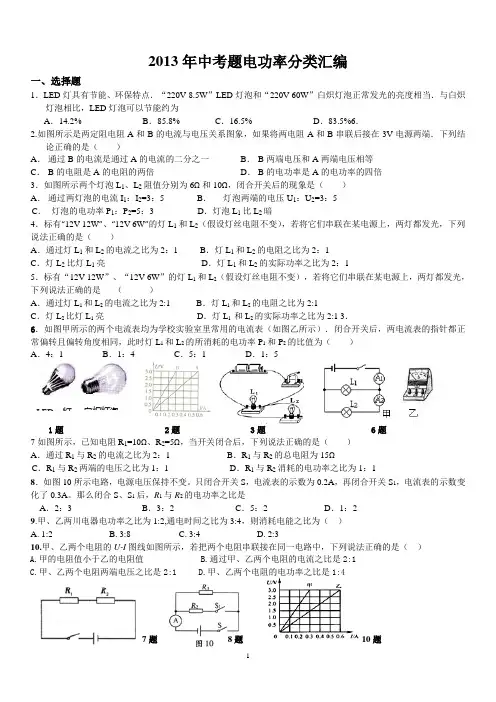

2013新人教版电功率分类汇编(系列版)
LED灯白炽灯泡2013年中考题电功率分类汇编一、选择题1．LED灯具有节能、环保特点．“220V 8.5W”LED灯泡和“220V 60W”白炽灯泡正常发光的亮度相当．与白炽灯泡相比，LED灯泡可以节能约为A．14.2% B．85.8% C．16.5% D．83.5%6．2.如图所示是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端．下列结论正确的是（）A．通过B的电流是通过A的电流的二分之一B． B两端电压和A两端电压相等C． B的电阻是A的电阻的两倍D． B的电功率是A的电功率的四倍3．如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）A．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗4．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：15．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）A．通过灯L1和L2的电流之比为2:1 B．灯L1和L2的电阻之比为2:1C．灯L2比灯L1亮D．灯L1 和L2的实际功率之比为2:1 3．6．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）A．4：1 B．1：4 C．5：1 D．1：51题 2题 3题 6题7如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）A．通过R1与R2的电流之比为2：1 B．R1与R2的总电阻为15ΩC．R1与R2两端的电压之比为1：1 D．R1与R2消耗的电功率之比为1：18．如图10所示电路，电源电压保持不变。
2013年最新人教版初中物理教材目录
2013版初中物理人教版目录八年级上册第一章机械运动第1节长度和时间的测量第2节运动的描述第3节运动的快慢第4节测量平均速度第二章声现象第1节声音的产生与传播第2节声音的特性第3节声的利用第4节噪声的危害和控制第三章物变态化第1节温度第2节熔化和凝固第3节汽化和液化第4节升华和凝华第四章光现象第1节光的直线传播第2节光的反射第3节平面镜成像第4节光的折射第5节光的色散第五章透镜及其应用第1节透镜第2节生活中的透镜第3节凸透镜成像的规律第4节眼睛和眼镜第5节显微镜和望远镜第六章质量与密度第1节质量第2节密度第3节测量物质的密度第4节密度与社会生活八年级下册第七章力第1节力第2节弹力第3节重力第八章运动和力第1节牛顿第一定律第2节二力平衡第3节摩擦力第九章压强第1节压强第2节液体的压强第3节大气压强第4节流体压强与流速的关系第十章浮力第1节浮力第2节阿基米德原理第3节物体的浮沉条件及应用第十一章功和机械能第1节功第2节功率第3节动能和势能第4节机械能及其转化第十二章简单机械第1节杠杆第2节滑轮第3节机械效率九年级全册第十三章热和能第1节分子热运动第2节内能第3节比热容第十四章内能的利用第1节内能的利用第2节热机第3节热机效率第十五电流和电路第1节电荷摩擦起电第2节电流和电路第3节串联和并联第4节电流的强弱第5节串、并联电路的电流规律第十六章电压电阻第1节电压第2节串、并联电路电压的规律第3节电阻第4节变阻器第十七章欧姆定律第1节电阻上的电流跟两端电压的关系第2节欧姆定律及其应用第3节电阻的测量第十八章电功率第1节电能第2节电功率第3节测量小灯泡的电功率第4节焦耳定律及其应用第十九章生活用电第1节家庭电路第2节家庭电路电流过大的原因第3节安全用电第二十章电与磁第1节磁现象磁场第2节电生磁第3节电磁铁电磁继电器第4节电动机第5节磁生电第二十一章信息的传递第1节现代顺风耳──电话第2节电磁波的海洋第3节广播、电视和移动通信第4节越来越宽的信息之路第二十二章能源与可持续发展第1节能源家族第2节核能第3节太阳能第4节能量的转化和守恒第5节能源与可持续发展。
人教版2013最新九年级教材之教学课件第三节 能量的转化与守恒
我们玩溜溜球时发现，如果不用力将球向 下掷出，球就不能自动回到手中．同样在 做如图所示的实验时，也会发现摆球每次 上升的高度都比前一次要低些，这是因 为 存在空气阻力等因素， 。
使球的部分机械能转化为内能
为改善驻守在南沙某岛礁边防战士的工作、生活条件， 今年在岛上安装了太阳能电池板．白天，太阳能电池 板给蓄电池充电；晚上，蓄电池为探照灯供电．这样 白天与晚上的能量转化形式是[ ] A．白天：太阳能→内能→电能 B．白天：太阳能→ 电能→化学能 C．晚上：化学能→电能→太阳能 D．晚上：化学能→ 电能→化学能
水温度降低，内能减少，这一部分 能量去了哪里？ 能量传递给了手，发生了能量转移
能量可以 从一个 物体转移给另外一个物体
还可以有什么办法来暖手？
试一试 想一想
1、来回迅速摩擦双手 2、电风扇通电 3、电炉通电 4、电灯通电
在一定条件下,各种形式的能都 可以相互转化
太 阳 能 的 利 用 ： 太 阳 能 转 化 为 电 能
（内 能 机械能） （机械能 电能） （电能 机械能） （电能 内能 光能） （化学能 内能） （光能 化学能） （原子核能 内能 电能） （机械能 内能） （化学能 内能） （机械能 电能 内能 光能）
练习
1、在各种形式的能量的相互转化的过程中，下列说 法中正确的是 （ C ） A、机械能一定守恒 B、各种形式的能量都守恒 C、各种形式的能的总量一定守恒 D、只有机械能转化为内能 2、植物进行光合作用的过程，是 A、光能转化为化学能 C、化学能转化为光能 （
谢谢同学们
接下我们要学习什么呢？
8、用打气筒给自行车轮胎打气： 机械 能转化为 内 能。 9、石块从空中落下： 重力势能 能转化为 动 能。 10、给蓄电池充电： 电 能转化为 化学 能 11、蓄电池放电：化学 能转化为 电 能
人教版2013最新九年级教材之教学课件第八章第一节电能 电功
2、 5.4×107 J＝___15__KW·h 5 kw·h= 1_.8_×__10_7_J
3、（多选）关于电能表的叙述，下列说法错误的是（ B、C ） A、测量消耗多少电能的仪表 B、测量通过电流大小的仪表 C、测量电压大小的仪表 D、测量电能转化为多少其他形式
KW.h的意义
1KW的用电器工作1小时 消耗的电能就是1KWh
1KWh可以让1000W的用电器工作1h
可以让100w的用电器工作10小时h
可以让40W的用电器工作25h
可以让1W的用电器工作1000h
电池的容量
电池的容量是Ah或 mAh 电池的容量越大供电时间越长 12Ah的蓄电池以5A电流供电2. 4h 12Ah的蓄电池以1A电流供电12h 1000mAh的蓄电池以100mA电流供电10h
地的电费为0.5元/ （kw·h）,该月小华应支付42.25元.
知识小结：
来源 水力.风力.火力.核能,电池等
电能
应用 涉及到生活的各个方面
千瓦时(kw·h) 焦（J）
单位
1KW·H=3.6×106J
测量 电能表(规格3000r/kwh 220V
10A(20A) 50Hz )
电功 W= IUt
练一练：
干电池 蓄电池
太阳能电池
纽扣电池
电池
电能的应用
小颖：
———哪些地方需要电呢?
各类用电器在生产生活中把电能转化成其他形式的能
电能的转化
转化途径---电流做功
定义：电流通过用电器做的功叫电功 符号：w 单位：焦耳 单位符号：J 理解:电流做功的过程就是电能转化成其他
2013新人教版九年级物理学习笔记：181电能_电功
2．一只电度表的表盘——标有 3000R / KWh，其表示的意义是什么？如果一盏灯单独 使用，表盘转动 30 转，用时 3 分钟，电流通过电灯所做得功是多少？。
2
课题 【课标要求】
§18-1 电能 电功(答案)
教学要求
学习笔记
章节
教学内容 电能及单位，电能表的作用、读数方法
举 例 1 1
记 忆 1 1 1
消耗电耗 1kW h 电表转数 600revs/kW h
4.使用方法：连接在用户所有用电器之前（如图）
4
课题 【课标要求】
§18-1 电能 电功
教学要求
学习笔记
章节Байду номын сангаас
教学内容 电能及单位，电能表的作用、读数方法
举 例 1 1
记 忆 1 1 1
问 答
计 算
人 文
作 图
实验 探究
常数 图像
1 1 1
18.1 电能
电功及其单位，电流做功的过程就是电 能转化的过程 电功公式
【考基要点】 能量：是物质存在的一种基本形式。存在方式：内能、光能、电能、机械能、化学 能、核能…… 一、电能（W） ： 1.电是具有能量的，用字母 W 表示： 2.单位： 国际单位 ， 日常生活用到 （ ） ， 符号： _________。 换算关系：1 kw·h = J 练习：电能与其他形式能的转化。 （1）电饭煲、电风扇、白炽灯工作时都消耗了 能。消耗 能的多少用电功量 度。我们把电流所做的功就叫做电功，用“W”表示。 （2）电流通过电饭煲，食物被加热是电能转化为 能； （3）电流通过电风扇，扇叶转动是电能转化为 能； （4）电流通过白炽灯，白炽灯发热发光是电能转化为 能和 能。 综上所述可知：电流做功的过程就是电能转化为 能的过程，电流做了多少功， 就有多少电能转化为其他形式的能。 （5）各种产业和日常生活都有电能通过各种用电器在工作，如：电灯泡：电 能 转化 为 ；电动机： 转化为 ；电热器： 转化为 ；电 流做功的实质是 转化为其它形式的能。 （6）电能可以从各种其他能量转化而来，如：发电机把 转化为 ；干电池 把 转化为 ；太阳能电把 转化为 。 三、电功（W） 1.定义：___________________叫电功。表示了________________。电功的符号是 W。 2.单位：___（___，J） ，常用单位是______，即______（kW·h） 。 3.电流做功的过程，实际上就是____________________________________的过程。 4.电功跟电压、电流和通电时间成____比.电功等于电压、电流和通电时间的乘积。 5.公式：________________、_____________________。 纯电阻电路电功推导式：_______________、_________________ 公式中的物理量： W——_________——______ P——_________——______ U——_________——______ I——_________——______ t——_________——______ R——_________——______
2013新人教版九年物理18.4焦耳定律
例题
一根 60 Ω 的电阻丝接在 36 V的电源两端，在 5 min内共产生多少热量? 解:
U 36 V I= = = 0.6 A R 60 Ω
Q = I2Rt
=(0.6 A)2×60 W×300 s = 6 480 J
答: 在 5 min 内共产生 6 480 J 热量。
想想议议
额定电压相同的灯泡，额定功率越大，电阻越 小，正常工作时单位时间内产生的热量越多。可是 按照焦耳定律，电阻越大，单位时间内产生的热量
随堂检测
两个电热器的电阻之比为4︰3，通 过相同的电流，在相等的时间里产 生的热量之比为_____；若两个电 4︰3 热器的电阻相同，通过的电流强度 为1︰3，在相等的时间里产生的热 量之比为______。 1︰9
随堂检测
当0.2安的电流通过一金属线时产生的 热量为Q1，若使通过的电流增加到0.4 安时，在相同的时间内产生的热量为Q2， 那么Q2是Q1的 ( ) B A、2倍 C、0.25倍 B、4倍 D、0.5倍
在电流和时间相同时，电阻越大， 电流产生的热量越多. 在电阻和时间相同时，电流越大， 电流产生的热量越多.
在电流和电阻相同时，通电时间 越长，电流产生的热量越多.
焦耳（James Prescott Joule， 1818—1889），英国物理学家。用 近 40 年的时间做了 400 多次实验， 研究热和功的关系。通过大量的实 验，于 1840 年最先精确地确定了电 焦耳
流产生的热量与电流、电阻和通电
时间的关系。
二、焦耳定律
1．内容：电流通过导体产生的热量跟电流的
二次方成正比，跟导体的电阻成正
比，跟通电时间成正比。
2．公式：Q = I2Rt
人教版2013最新九年级教材之教学课件第一节 家庭电路
物 理 科 参 赛 作 品
用 试电笔 可判断哪条是火线．使用时，手指按住笔尾金属体 ，用笔 尖接触 导线 。如果被测导线是火线，则氖管 发光 。如果被测导 线是零线，则氖管 不发光 。
家庭经常用的三孔插座和三脚插头，如图所示,下面哪种接法正确( A ) A.E孔接地，E脚接用电器外壳 B.L孔接地，L脚接用电器外壳 C.N孔接地，N脚接用电器外壳 D.没有规定
表
☻电能表要装在 干路 家庭电路的＿＿ 上。
支路？ 干路？
总 开 关
总开关的作用： 物 理 接通和切断电源，便于更换电 科 器或维修设备 参 总开关的结构： 动触头 赛 作 总开关的安装原则： 品 电源线连在静触头上，静触 头一定要在上边，切不可倒装。 否则断开的闸刀可能自动落下合 上，造成事故。 保险丝
物 理 科 参 赛 作 品
在下面情况下，会造成触电事故的是（ D ） A.站在干燥木凳上的人单手接触火线 B.站在地上的人单手接触零线 C.站在干燥的木凳上的人双手同时接触火线 D.站在地上的人双手触到火线
下列关于试电笔的操作和判断正确的是（ D ） A.用手握住试电笔的绝缘部分，让笔尖接触电线，如氖管不发光，表示接触的是零线 B.用手握住试电笔，让笔尖接触电线，如氖管不发光，表示接触的是火线 C.用手接触笔尾金属体，让笔尖接触电线，如氖管发光，表示接触的是零线 D.用手接触笔尾金属体，让笔尖接触电线，如氖管发光，表示接触的是火线
电灯及其开关的接法
物 理 科 参 赛 作 品
控制电灯的开关应与电灯串联。
电灯的开关接在零线和灯泡之间
电灯的开关接在火线和灯泡之间
物 理 科 参 赛 作 品
试电笔
物 理 笔 科 形 参 试 赛 电 作 笔 品
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（三）电能、电功的单位及换算
1、单位：
（1）千瓦时， 符号：kW•h （2）焦耳，符号：J
2、换算： 1度=1kW•h=3.6×106J
度
电功用符号
W
来表示
二、测量电功
各式各样的家用电能表
电能表有几个重要的参数应该注意：
●“220
V” 表示 这个电能表应该在 220 伏的电路中使 用。
●“600
机织棉布11m
知识梳理： 来源： 应用： 符号： 单位： 测量：
电能
练兵场
1、小明家中1 月底与 2 月底电能表的示数如图 所示，小明家所在地区每度电的电费是0.60元，请 计算他家 2 月份需要付多少电费。
3 2 7 7 5
1 月底
3 2 9 7 5
2 月底
2.一用电器消耗了2kW•h的电能，合 为 J。
●“10（20）A”
revs/ （kW · h）”表示 接在这个电能表上 的用电器每消耗 1 kW · h的电能， 电能表上的转盘转 过 600 转。
表示这个电能表的 标定电流为 10 A， 额定最大电流为 20 A。电能表正常 工作时的电流一般 不超过标定电流。
●“50
～”表示 这个电能表在频 率为50 Hz的交流 电路中使用。
电能表读数练习
你会算吗？
例1、小明家的电能表在1月底和2月底的示数如下所 示，他家2月份消耗的电能是多少？
1月底:
4
初
2 3
末 末
6 7
初
7 4
8 4
W = 4267.8 kw•h 2月底:
4
W = 4374.4 kw•h W -W = 106.6 2月份消耗的电能W=______________ kw•h
第六章 电功率
第一节 电功
电费缴费通知单
一、电能与电功
（一）电能的来源: 其它形式的能转化为电能
水力发电
风力发电
柴油发电 太阳能发电
核发电 垃圾焚烧发电
潮汐发电 地热发电 电池
（二）电能的应用
1.用电器工作时能量如何转化？
电能转化成其他形式的能
2.我们把电流所做的功叫做电功。 电流做功的实质： 电能转化为其它形式的能 3.电能的优点： 输送方便、污染很小。
1kW·h能让家用电器工作多长时间？
80W
12.5h
100W
25W
3W 333.3h
10h
40h
电能是人们生活的重要资源，为节约每一度电，我们要6Kg 生产化肥0.7Kg 采掘原煤105Kg 电脑工作约 5 h
电车行驶0.85Km
一次灌溉麦田330m2
例2：某电能表表盘上标明 “1200r/(kW·h)”，将某用电器单独接 在该表上.当用电器工作40min后，电能 表转盘转过600r，求该用电器40min消 耗的电能。
解：该用电器消耗的电能为： 600r W= = 0.5 kW·h 1200r/(kW·h) = 0.5 ×3.6×106J = 1.8×106J
内 电 ＿＿能转化为＿＿＿能。
电 ＿＿能转化为＿机械＿能。
电 光 ＿＿能转化为＿＿＿能。
bye bye
END
•THE
