实验__利用wireshark对IP协议及分片分析
《使用wireshark进行网络协议分析》实验报告
《计算机网络与通信原理》课程实验报告Wireshark和其它的图形化嗅探器使用基本类似的界面，整个窗口被分成三个部分：最上面为数据包列表，用来显示截获的每个数据包的总结性信息；中间为协议树，用来显示选定的数据包所属的协议信息；最下边是以十六进制形式表示的数据包内容，用来显示数据包在物理层上传输时的最终形式。
（2）Wireshark的显示过滤器显示过滤器可以根据1)协议2)是否存在某个域3)域值4)域值之间的比较来查找感兴趣的数据包。
注意：捕获过滤器（Capture Filters）和显示过滤器（Display Filters）的语法规则是不同的。
值比较表达式可以使用下面的操作符来构造：●eq ==，如ip.addr==10.1.10.20●ne !=，如ip.addr!=10.1.10.20●gt >，如frame.pkt_len>10●lt <，如frame.pkt_len<10●ge >=，如frame.pkt_len>=10●le <=，如frame.pkt_len<=10可以使用下面的逻辑操作符将表达式组合起来：●and &&逻辑与，如ip.addr=10.1.10.20 && tcp.flag.fin●or || 逻辑或，如ip.addr=10.1.10.20||ip.addr=10.1.10.21●not ! 逻辑非，如!llc例如：IP 地址是192.168.2.10 的主机，它所接收收或发送的所有的HTTP 报文，那么合适的Filter（过滤器）就是：ip.addr == 192.168.2.10 && http。
提示：Filter的背景显示出表达式的合法与否，绿色为合法，红色为否。
（3）菜单Capture的Options说明Interface:选择采集数据包的网卡IP address:选择的网卡所对应的IP地址Link-layer header type:数据链路层的协议，在以太网中一般是Ethernet IIBuffer size:数据缓存大小设定，默认是1M字节。
实验二 用 Wireshark 进行协议分析
实验二用Wireshark 进行协议分析一．分组及实验任务组长：，组员：由于本次试验不需要合作，所以每个人的任务都一样。
任务：1. 学习协议分析软件Wireshark 的使用。
2. 分析以太网帧格式。
3. 分析IP、ICMP、ARP 数据包格式。
二．实验环境1.以太网交换机1 台、PC 机2 台；2.实验拓扑如下：三．实验过程在命令行界面执行命令ping，在Wireshark选项界面的Capture option 中设置过滤规则：“ether proto0x0806”，界面出现了arp request和arp reply的包；设置过滤规则：”ip proto 1 “,界面出现了ICMP request 和ICMP reply 的包；设置过滤规则：“ether proto 0x0806 or ip proto 1”后，界面出现了ARP和ICMP的request包以及reply包。
四．问题解答1. 抓取一对ARP 包（包括ARP request 和ARP reply ），分析以太网帧头的字段。
解：下图是做实验时用软件抓到的ARP包：以太网首部：目的主机采用的是广播地址00:21:97:29:44，源主机的MAC地址是00:21:97:29:80:50;上层协议类型0x0806代表ARP2. 抓取一对封装ICMP 报文的IP 数据报（包括echo 和echo reply ），然后1) 找到两个ICMP 报文中的类型（type）和代码（code ）字段，2) 分析其中一个IP 数据报的首部字段值，3) 并计算首部校验和。
解：1）：这是一个ICMP回应请求报文，报文类型为08，代码字段为00这是一个ICMP回应应答报文，报文类型为00，代码字段为002）：ICMP回应请求报文中IP数据报的首部字段为：45:00:00:3c:a4:2a:00:00:80:01:13:62:c0:98:01:03:c0:98:01:01第一个字节“45”高四位为“4”，代表IP协议的版本为4，低四位为“5”，代表该IP数据报的首部长度为20个字节；第二个字节为“00”，为区分服务；第三、四个字节为“003c”，表示该IP数据报的总长度为60字节（3x16+12=60）；第五六字节为“a42a”,为标识字段；第七八字节为“0000”，前三位为标志字段，表示该数据报为若干数据报片中的最后一个，在这代表只有一个数据报，不存在分片；后十三位为片偏移字段，在这没有意义；第九个字节为“80”，表示生存时间；第十个字节为“01”，表用来示该数据报携带的数据使用的何种协议，在这表示使用的是UDP协议；第十一十二字节为“13 62”,为首部检验和；第十三至第十六字节为“c0 98 01 03”,表示源地址；第十七至第二十字节为“c0 98 01 01”,表示目的地址；3）：数据报首部反码算术求和二进制表示为0011011100111001,取反码为1100100011000110;即首部校验和为1100100011000110；五．实验总结本次试验主要要求我们熟悉wireshark软件，难度不是很大，我们很快就做完了，再结合课堂上学习到的知识，思考题也迎刃而解。
网络协议实验一Wireshark-分析IP协议
回答以下问题：1、选择你的电脑所发送的第一个ICMP 请求消息，在包详细信息窗口扩展包的Internet协议部分。
你的电脑的IP 地址是多少？答：10.127.118.1732、在IP 包头部，上层协议区域的值是多少？答：icmp(1)3、IP 头部有多少字节？IP 数据包的有效载荷是多少字节？解释你是怎样确定有效载荷的数量的？答：头部有20字节有效载荷56-20=36字节4、这个IP 数据包被分割了吗？解释你是怎样确定这个数据包是否被分割？答：没有5、在包捕获列表窗口，你能看到在第一个ICMP 下的所有并发的ICMP 消息吗？答：能6、往同一IP 的数据包哪些字段在改变，而且必须改变？为什么？哪些字段是保持不变的，而且必须保持不变？答：必须改变的：identification（标识）、header chechsum(头部检验和)标识是源主机富裕IP数据报的标识符、头部检验和用于保证IP数据报报头的完整性。
必须保持不变的：version(版本)、header length(头部长度)、differentiated services field(区分服务)、flags(标记)、 fragment offset（片偏移）、 protocol（协议）、destination（目的地址）7、描述一下在IP 数据包的Identification 字段的值是什么样的？答：每一个IP数据报头部的标识号域都不一样，每次加18.Identification 字段和TTL字段的值是多少？答：Identification 字段5862TTL字段 1289.所有的通过最近的路由器发送到你的电脑去的ICMP的TTL溢出回复是不是保持不变？为什么？答：每一个固定的路由器都有一个固定的TTL值，所以最近的那个路由器回复的所有的ICMP TTL-exceeded 的TTL的值都不会改变。
以下是pingpolotter 设置为200010．答案如图：有分片11.看被分割的IP数据包的第二个片段。
使用wireshark分析网络协议实验报告
使用wireshark分析网络协议实验报告一、实验目的1. 掌控几种常用的网络命令，通过采用这些命令能够检测常用网络故障2. 理解各命令的含义，并能解释其显示内容的意义二、实验内容1. 运行 Windows 常用的网络命令，ipconfig、ping、netstat、nbtstat、arp、route、 net、tracert2. 利用子网掩码、同时实现子网的分割3. 了解 VRP 的各种视图及各视图下的常用命令三、实验原理、方法、手段该实验通过执行一些常用的网络命令，来了解网络的状况、性能，并对一些网络协议能更好的理解。
下面介绍一下实验中用到的网络命令：1. ipconfig 命令该命令显示IP 协议的具体配置信息，命令可以显示网络适配器的物理地址、主机的IP 地址、子网掩码以及默认网关等，还可以查看主机名、DNS 服务器、节点类型等相关信息。
2. ping 命令该命令用于测试网络联接状况以及信息发送和接收状况。
3. netstat 命令该命令用于检验网络连接情况，它可以显示当前正在活动的网络连接的详细信息。
4. nbtstat 命令该命令用于查看本地计算机或远程计算机上的NetBIOS 的统计数据，显示协议统计情况以及当前TCP/IP 的连接所使用NETBIOS 情况，运用NETBIOS，可以查看本地计算机或远程计算机上的NETBIOS 名字列表。
5. arp 命令使用ARP 命令，你能够查看本地计算机或另一台计算机的'ARP 高速缓存中的当前内容，也可以用人工方式输入静态的网卡物理地址/IP 地址对，使用这种方式为缺省网关和本地服务器等常用主机进行这项操作，有助于减少网络上的信息量。
6. route 命令ROUTE 命令用于显示、人工添加和修改路由表项目。
7. net 命令net 命令是WIN 系列里面最有用的网络方面的命令之一，它不是一个命令，而是一组命令。
8. tracert 命令Tracert 使用很简单，只需要在tracert 后面跟一个IP 地址或URL，tracert 会在进行相应的域名转换的。
网络协议分析工具Wireshark的使用

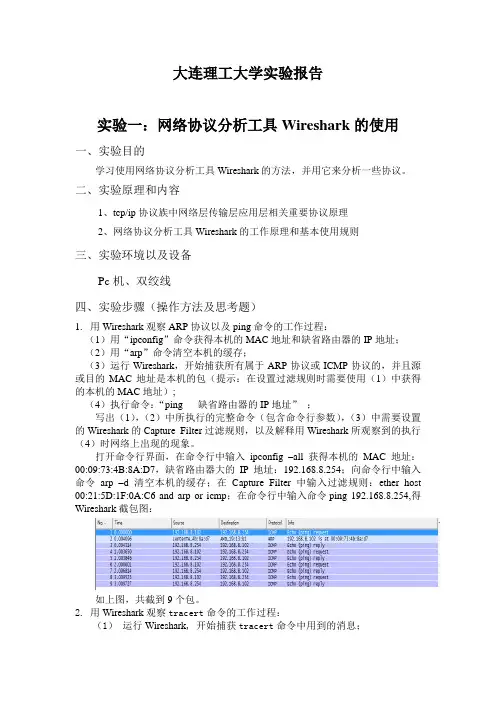

大连理工大学实验报告实验一：网络协议分析工具Wireshark的使用一、实验目的学习使用网络协议分析工具Wireshark的方法，并用它来分析一些协议。
二、实验原理和内容1、tcp/ip协议族中网络层传输层应用层相关重要协议原理2、网络协议分析工具Wireshark的工作原理和基本使用规则三、实验环境以及设备Pc机、双绞线四、实验步骤（操作方法及思考题）1.用Wireshark观察ARP协议以及ping命令的工作过程：（1）用“ipconfig”命令获得本机的MAC地址和缺省路由器的IP地址；（2）用“arp”命令清空本机的缓存；（3）运行Wireshark，开始捕获所有属于ARP协议或ICMP协议的，并且源或目的MAC地址是本机的包（提示：在设置过滤规则时需要使用（1）中获得的本机的MAC地址）;（4）执行命令：“ping 缺省路由器的IP地址”；写出（1），（2）中所执行的完整命令（包含命令行参数），（3）中需要设置的Wireshark的Capture Filter过滤规则，以及解释用Wireshark所观察到的执行（4）时网络上出现的现象。
打开命令行界面，在命令行中输入ipconfig –all获得本机的MAC地址：00:09:73:4B:8A:D7，缺省路由器大的IP地址：192.168.8.254；向命令行中输入命令arp –d清空本机的缓存；在Capture Filter中输入过滤规则：ether host 00:21:5D:1F:0A:C6 and arp or icmp；在命令行中输入命令ping 192.168.8.254,得Wireshark截包图：如上图，共截到9个包。
2.用Wireshark观察tracert命令的工作过程：（1）运行Wireshark, 开始捕获tracert命令中用到的消息；（2）执行“tracert -d ”根据Wireshark所观察到的现象思考并解释tracert的工作原理。
实验网络协议分析工具Wireshark的使用最新完整版
大连理工大学本科实验报告课程名称：网络综合实验学院（系）：软件学院专业：软件工程年月日大连理工大学实验报告学院（系）：专业：班级：姓名：学号：组：___ 实验时间：实验室：实验台：指导教师签字：成绩：实验一：网络协议分析工具Wireshark的使用一、实验目的学习使用网络协议分析工具Wireshark的方法，并用它来分析一些协议。
二、实验原理和内容1、tcp/ip协议族中网络层传输层应用层相关重要协议原理2、网络协议分析工具Wireshark的工作原理和基本使用规则三、实验环境以及设备Pc机、双绞线四、实验步骤（操作方法及思考题）1.用Wireshark观察ARP协议以及ping命令的工作过程：（1）用“ipconfig”命令获得本机的MAC地址和缺省路由器的IP地址；（2）用“arp”命令清空本机的缓存；（3）运行Wireshark，开始捕获所有属于ARP协议或ICMP协议的，并且源或目的MAC地址是本机的包（提示：在设置过滤规则时需要使用（1）中获得的本机的MAC地址）;（4）执行命令：“ping 缺省路由器的IP地址”；写出（1），（2）中所执行的完整命令（包含命令行参数），（3）中需要设置的Wireshark的Capture Filter过滤规则，以及解释用Wireshark所观察到的执行（4）时网络上出现的现象。
(1)ipconfig –all(2)arp –d(3)ether host 00-11-5B-28-69-B0 and (arp or icmp)(4)因为实验开始时清空了本机ARP缓存，所以在ping默认网关的IP时，首先主机广播一个ARP查询报文，默认网关回复一个ARP响应报文；ping程序执行时，源向目的发送一个ICMP的Echo请求，目的方向源回复一个Echo响应，如此反复执行四次，所以捕获到8个ICMP报文。
2.用Wireshark观察tracert命令的工作过程：（1）运行Wireshark, 开始捕获tracert命令中用到的消息；（2）执行“tracert -d ”根据Wireshark所观察到的现象思考并解释tracert的工作原理。
利用Wireshark实现网络协议分析
实验项目名称：利用Wireshark实现网络协议分析年月日一、实验目的1.了解Wireshark软件的使用；2. 掌握查看计算机的硬件地址ARP(地址解析协议)；二、实验原理及实验流程或装置示意图Wireshark软件的使用，查看计算机的硬件地址ARP。
三、使用仪器、材料1.装有Windows Server 2003的主机；2.装有Wireshark软件四、实验步骤及注意事项1. Wireshark 的安装选择局域网（部门级）中一台PC 微机（已装Windows 2000 操作系统），此例选微机A安装网络协议分析软件。
开始来安装软件->同意这个授权->选择要安装的套餐种类，用预设->要建立哪些快捷方式或相关的程序连结，请自行选用->你要把软件安装在哪边，如不变动就按下一步->询问你是否要安装WinPcap，请选择安装->开始进行安装……->执行WinPcap 的安装->下一步->按同意->WinPcap 安装中……-> ＷinPcap 安装完成-> 继续回到Wireshark 的安装……->Wireshark 安装完成。
2.启动Wireshark1）可以直接执行或观看说明，开始加载WireShark->WireShark 的主画面-点选『Capture』->『interfaces』，选择你要监听的网络卡，开始监听。
3.捕获的包实例学习Wireshark 可以将从网络捕获到的二进制数据按照不同的协议包结构规范，翻译解释为人们可以读懂的英文信息，并显示在主界面的中部窗格中。
为了帮助大家在网络安全与管理的数据分析中，迅速理解Wireshark 显示的捕获数据帧内的英文信息，特做如下中文的翻译解释。
Wireshark 显示的下面这些数据信息的顺序与各数据包内各字段的顺序相同，其他帧的内容展开与此类似。
4.以太网数据帧结构分析利用Wireshark 捕获局域网中的数据帧，从局域网数据帧中找出下图以太网数据帧中的各字段的内容。
网络协议实验一Wireshark分析IP协议
网络协议实验一W i r e s h a r k分析I P协议Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】回答以下问题：1、选择你的电脑所发送的第一个ICMP 请求消息，在包详细信息窗口扩展包的Internet协议部分。
你的电脑的IP 地址是多少答：2、在IP 包头部，上层协议区域的值是多少答：icmp(1)3、IP 头部有多少字节IP 数据包的有效载荷是多少字节解释你是怎样确定有效载荷的数量的答：头部有20字节有效载荷56-20=36字节4、这个IP 数据包被分割了吗解释你是怎样确定这个数据包是否被分割答：没有5、在包捕获列表窗口，你能看到在第一个ICMP 下的所有并发的ICMP 消息吗答：能6、往同一IP 的数据包哪些字段在改变，而且必须改变为什么哪些字段是保持不变的，而且必须保持不变答：必须改变的：identification（标识）、header chechsum(头部检验和)标识是源主机富裕IP数据报的标识符、头部检验和用于保证IP数据报报头的完整性。
必须保持不变的：version(版本)、header length(头部长度)、differentiated services field(区分服务)、flags(标记)、fragment offset（片偏移）、 protocol（协议）、 destination（目的地址）7、描述一下在IP 数据包的Identification 字段的值是什么样的答：每一个IP数据报头部的标识号域都不一样，每次加1字段和TTL字段的值是多少答：Identification 字段5862TTL字段 1289.所有的通过最近的路由器发送到你的电脑去的ICMP的TTL溢出回复是不是保持不变为什么答：每一个固定的路由器都有一个固定的TTL值，所以最近的那个路由器回复的所有的ICMP TTL-exceeded 的TTL的值都不会改变。
使用wireshark进行协议分析实验报告
使用wireshark进行协议分析实验报告一、实验目的本次实验旨在掌握使用Wireshark进行网络协议分析的方法与技巧，了解网络通信特点和协议机制。
二、实验内容及步骤1.实验准备b.配置网络环境：保证实验环境中存在数据通信的网络设备和网络流量。
2.实验步骤a. 打开Wireshark软件：启动Wireshark软件并选择需要进行抓包的网络接口。
b. 开始抓包：点击“Start”按钮开始抓包，Wireshark将开始捕获网络流量。
c.进行通信：进行网络通信操作，触发网络流量的产生。
d. 停止抓包：点击“Stop”按钮停止抓包，Wireshark将停止捕获网络流量。
e. 分析流量：使用Wireshark提供的分析工具和功能对抓包所得的网络流量进行分析。
三、实验结果通过Wireshark软件捕获的网络流量，可以得到如下分析结果：1. 抓包结果统计：Wireshark会自动统计捕获到的数据包数量、每个协议的数量、数据包的总大小等信息，并显示在界面上。
2. 协议分析：Wireshark能够通过解析网络流量中的各种协议，展示协议的各个字段和值，并提供过滤、等功能。
3. 源和目的地IP地址：Wireshark能够提取并显示各个IP数据包中的源IP地址和目的地IP地址，帮助我们分析网络通信的端点。
四、实验分析通过对Wireshark捕获到的网络流量进行分析，我们可以得到以下几个重要的分析结果和结论：1.流量分布：根据抓包结果统计，我们可以分析不同协议的数据包数量和比例，了解网络中各个协议的使用情况。
2. 协议字段分析：Wireshark能够对数据包进行深度解析，我们可以查看各个协议字段的值，分析协议的工作机制和通信过程。
3.网络性能评估：通过分析网络流量中的延迟、丢包等指标，我们可以评估网络的性能，并找出网络故障和瓶颈问题。
4. 安全分析：Wireshark能够分析HTTP、FTP、SMTP等协议的请求和响应内容，帮助我们发现潜在的网络安全问题。
《计算机网络》实验一 使用Wireshark分析IP协议
一、实验目的及要求：1、分析IP协议，熟知IP协议数据包各个字段的含义与作用；2、分析IP数据报分片，熟悉IP数据包的传递方式。
二、实验设备：与因特网连接的计算机，操作系统为Windows，安装有Wireshark、IE浏览器等软件。
三、实验原理：1、DHCP（动态主机配置协议）报文说明：(1)DHCP-DISCOVER：DHCP客户端广播发送的，用来查找网络中可用的DHCP服务器。
(2)DHCP-OFFER：DHCP服务器用来响应客户端的DHCP-DISCOVER请求，并为客户端指定相应配置参数。
(3)DHCP-REQUEST：DHCP客户端广播发送DHCP服务器，用来请求配置参数或者续借租用。
(4)DHCP-ACK：DHCP服务器通知客户端可以使用分配的IP地址和配置参数。
(5)DHCP-NAK：DHCP服务器通知客户端地址请求不正确或者租期已过期，续租失败。
(6)DHCP-RELEASE：DHCP客户端主动向DHCP服务器发送，告知服务器该客户端不再需要分配的IP地址。
(7)DHCP-DECLINE：DHCP客户端发现地址冲突或者由于其它原因导致地址不能使用，则发送DHCP-DECLINE报文，通知服务器所分配的IP地址不可用。
(8)DHCP-INFORM：DHCP客户端已有IP地址，用它来向服务器请求其它配置参数2、pingPING（Packet Internet Groper），因特网包探索器，用于测试网络连接量的程序。
Ping是工作在TCP/IP网络体系结构中应用层的一个服务命令，主要是向特定的目的主机发送ICMP （Internet Control Message Protocol因特网报文控制协议）Echo请求报文，测试目的站是否可达及了解其有关状态。
四、实验内容和步骤：1、用300字左右，描述你对IP协议的认识；IP协议，即互联网协议（Internet Protocol），是互联网技术的核心组成部分，它定义了数据如何在互联网中传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验IP协议分析
一、实验目的
理解IP协议报文类型和格式，掌握IP V4 地址的编址方法。
二、实验方式
每两位同学为一小组，每小组各自独立完成实验。
三、实验内容
Ping 命令只有在安装了TCP/IP 协议之后才可以使用，其命令格式如下：
ping [-t] [-a] [-n count] [-l size] [-f] [-i TTL] [-v TOS] [-r count] [-s count]
[[-j host-list] | [-k host-list]] [-w timeout] target_name
这里对实验中可能用到的参数解释如下：
-t ：用户所在主机不断向目标主机发送回送请求报文，直到用户中断；
-n count：指定要Ping 多少次，具体次数由后面的count 来指定，缺省值为4；
-l size：指定发送到目标主机的数据包的大小，默认为32 字节，最大值是65,527；
-w timeout：指定超时间隔，单位为毫秒；
target_name：指定要ping 的远程计算机。
1、IP协议分析实验
使用Ping 命令在两台计算机之间发送数据报，用Wireshark 截获数据报，分析IP 数据报的格式，理解IP V4 地址的编址方法，加深对IP 协议的理解。
2、IP 数据报分片实验
我们已经从前边的实验中看到，IP 报文要交给数据链路层封装后才能发送。
理想情况下，每个IP 报文正好能放在同一个物理帧中发送。
但在实际应用中，每种网络技术所支持的最大帧长各不相同。
例如：以太网的帧中最多可容纳1500 字节的数据；FDDI帧最多可容纳4470 字节的数据。
这个上限被称为物理网络的最大传输单元（MTU，MaxiumTransfer Unit）。
TCP/IP 协议在发送IP 数据报文时，一般选择一个合适的初始长度。
当这个报文要从一个MTU 大的子网发送到一个MTU 小的网络时，IP 协议就把这个报文的数据部分分割成能被目的子网所容纳的较小数据分片，组成较小的报文发送。
每个较小的报文被称为一个分片（Fragment）。
每个分片都有一个IP 报文头，分片后的数据报的IP 报头和原始IP 报头除分片偏移、MF 标志位和校验字段不同外，其他都一样。
图 5.2 显示了Wireshark 捕获的IP 数据报分片的分析情况，可参考。
图 5.2 IP 数据报分片示例
重组是分片的逆过程，分片只有到达目的主机时才进行重组。
当目的主机收到IP 报文时，根据其片偏移和标志MF 位判断其是否一个分片。
若MF 为0，片偏移为0，则表明它是一个完整的报文；否则，则表明它是一个分片。
当一个报文的全部分片都到达目的主机时，IP 就根据报头中的标识符和片偏移将它们重新组成一个完整的报文交给上层协议处理。
四、实验步骤
1、IP协议分析
步骤1：分别在PC1 和PC2 上运行Wireshark，开始截获报文，为了只截获和实验内容有关的报文，将Wireshark 的Captrue Filter 设置为“No Broadcast and no Multicast”；
步骤2：PC1 ping PC2.
步骤3：停止截获报文，分析截获的结果，回答下列问题：
1）任取一个有IP协议的数据报并截图替换下图
2）分析该IP 协议的报文格式，完成下表
字段报文信息说明
2、IP数据报分片实验
步骤1：在PC1、PC2 两台计算机上运行Wireshark，为了只截获和实验有关的数据报，设置Wireshark 的捕获条件为对方主机的IP 地址的icmp协议，则在PC1上设置的捕获条件为ip.dst_host and icmp ，开始截获报文；
步骤2：在PC1 上执行如下Ping 命令，向主机PC2 发送5000B 的数据报文：ping的命令为ping –l 5000 192.168.6.12
并截图替换下图。
步骤3：停止截获报文并截图替换下图：
分析截获的报文，回答下列问题：
1）以太网的MTU 是1500
A）对截获的报文分析，将属于同一ICMP 请求报文的分片找出来并截图替换下图，主机PC1 向主机PC2发送的ICMP 请求报文分成了 4 个分片
B）若要让主机PC1向主机PC2发送的数据分为3 个分片，则Ping 命令中的报文长度应为多大范围。
___________________________________________________________________________
_______________________________________________________________________________ _______________________________________________________________________________ 3）在有分片存在时，ICMP协议报文是存在于每个分片中还是只是在最后一个分片中？
在最后一个分片中
4）将第二个ICMP 请求报文的分片信息填入表并分别对每条分析进行截图：
表ICMP请求报文分片信息
分片序号标识(Identification) 标志(Flag) 片偏移(Fragment 数据长度1 0x6b64
2
3
4
5
分片序号1截图并替换下图：
分片序号2截图并替换下图：
分片序号3截图并替换下图：分片序号4截图并替换下图：。
