LTE总结
LTE重要知识点总结

LTE总结1、系统帧号(system frame number)SFN位长为10bit,也就就就是取值从0-1023循环。
在PBCH得MIB广播中只广播前8位,剩下得两位根据该帧在PBCH 40ms周期窗口得位置确定,第一个10ms帧为00,第二帧为01,第三帧为10,第四帧为11。
PBCH得40ms窗口手机可以通过盲检确定。
2、codeword-layer-rank-antenna portcodeword 就就是经过信道编码与速率适配以后得数据码流。
在MIMO系统中,可以同时发送多个码流,所以可以有1,2甚至更多得codewords。
但就就是在现在LTE系统中,一个TTI最多只能同时接收与发送2个TB,所以最多2个codewords;layer与信道矩阵得“秩”(rank)就就是一一对应得,信道矩阵得秩就就是由收发天线数量得最小值决定得。
例如4发2收天线,那么layer/rank = 2;4发4收天线,layer/rank=4;codeword得数量与layer得数量可能不相等,所以需要一个layer mapper把codeword流转换到layer上(串并转换);一根天线对应一个layer,经过layer mapper得数据再经过precoding矩阵对应到不同得antenna port发送。
3、层映射(layer mapping)与预编码(precoding)层映射(layer mapping)与预编码(precoding)共同组成了LTE得MIMO部分。
其中层映射就就是把码字(codeword)映射到层(layer),预编码就就是把数据由层映射到天线端口,所以预编码又可以瞧做就就是天线端口映射。
码字可以有1路也可以有两路,层可以有1,2,3,4层,天线端口可以有1个,2个与4个。
当层数就就是3得时候,映射到4个天线端口,不存在3个天线端口得情况。
LTE中得预编码指代得就就是一个广义得precoding,泛指所有在OFDM之前层映射之后所进行得将层映射到天线端口得操作,既包含传统得precoding(也就就就是空分复用,层数)1,可以就就是基于码本与非码本)也包含传统意义上得发送分集(SFBC、空时码之类得)。
LTE常见知识点汇总

LTE常见知识点汇总LTE(Long Term Evolution)是一种无线通信技术,用于4G移动通信网络。
以下是一些关于LTE的常见知识点:1.LTE的基本原理:LTE使用OFDMA(正交频分复用)和MIMO(多输入多输出)技术,提供高速数据传输和更好的信号质量。
OFDMA将频谱划分为多个子载波,每个子载波可以为多个用户提供独立的传输通道。
MIMO利用多个天线发送和接收多个数据流,提高传输速度和信号可靠性。
2. LTE的网络架构:LTE网络由基站(eNodeB),核心网和终端设备(UE)组成。
基站负责无线信号的传输和接收,核心网处理用户数据和控制信息的传输,终端设备是用户使用的移动设备。
3.LTE的带宽:LTE系统使用不同的频段和带宽,包括1.4MHz、3MHz、5MHz、10MHz、15MHz、20MHz等。
较大的带宽可提供更高的数据传输速度和容量。
4. LTE的速度和性能:LTE网络可以提供高速的数据传输速度,通常在几十兆比特每秒(Mbps)到几百兆比特每秒(Gbps)之间。
LTE-A(LTE-Advanced)还可以提供更高的速度,达到几千兆比特每秒。
5.LTE的传输方式:LTE使用分时传输和分频传输的混合方式。
下行链路使用OFDMA进行频分复用,上行链路使用SC-FDMA(单载波频分多址)进行频分复用。
6.LTE的频段:LTE系统在不同的频段中运行,包括700MHz、800MHz、1800MHz、2600MHz等。
较低频段的信号可以更好地穿透建筑物,较高频段的信号具有更高的容量。
7.LTE的切换:LTE支持平滑的切换,包括小区间切换(频域、时域和小区间的切换)和宏小区—微小区切换等。
切换可以提供更好的网络覆盖和容量管理。
8.LTE的QoS(服务质量):LTE支持多种QoS级别,以满足不同应用的需求。
QoS包括延迟、带宽、可靠性和优先级等。
9.LTE的安全性:LTE使用多种安全机制来保护用户的数据和通信隐私。
lte知识总结(共7篇)

lte知识总结(共7篇):知识lte lte网络优化基础知识lte题库l te上行视频教程篇一:LTE基础知识汇总及说明总结一、协议知识1. LTE帧结构及物理资源基本概念RE/RB/CCE/REG/RBG帧结构Type1:FDD(全双工和半双工)(FDD上下行数据在不同的频带里传输;使用成对频谱) 每一个无线帧长度为10ms,由20个时隙构成,每一个时隙长度为Tslot = 15630 x Ts = 0.5ms。
对于FDD,在每一个10ms中,有10个子帧可以用于下行传输,并且有10个子帧可以用于上行传输。
上下行传输在频域上进行分开。
帧结构Type2:TDD (TDD上下行数据可以在同一频带内传输;可使用非成对频谱)一个无线帧10ms,每个无线帧由两个半帧构成,每个半帧长度为5ms。
每一个半帧由8个常规时隙和DwPTS、GP和UpPTS三个特殊时隙构成,DwPTS和UpPTS的长度可配置,要求DwPTS、GP以及UpPTS的总长度为1ms。
DwPTS: Downlink Pilot Time Slot GP: Guard Period (GP越大说明小区覆盖半径越大) UpPTS: Uplink Pilot SlotTs = 1 / (15000x2048) sFrame 帧的长度:Tf = 307200 x Ts = 10msSubframe 子帧的长度:Tsubframe = 30720 x Ts = 1ms Slot 时隙的长度:Tslot = 15360 x Ts = 0.5ms1 Sub-Carrier = 15 kHz;1 TTI = 1 ms = 1 sub-frame =2 slots (0.5 ms *2)# for one user, min2 RB allocation.1 RB = 12 sub-carriers during 1 slot (0.5 ms) =12 * 15kHz = 180kHz (Bandwidth); = 12 * 7 symbols= 84 REs 1 RE = 1 sub-carrier x 1 symbol period (Each symbol is QPSK, 16QAM or 64QAM modulated.) LTE支持可变带宽:1.4MHz, 3, 5, 10, 15 和20MHz一个小区最少使用6个RB, 即最少包含72个sub-carriers: 6 RB * 12 sub-carriers = 72 sub-carriers特殊帧格式7:DwPTS:GP:UpPTS = (21952Ts-32Ts) : 4384Ts : 4384Ts= 10:2:2 最小分配单位为: 2192?TsConfigure TDD: 上下行配置(下图)+ 特殊帧格式(上图)(e.g.: 2:7 1:7)= 5ms转换周期:一个帧的上下半帧的特殊帧格式配置相同,= 10ms转换周期:一个帧分成上下半帧,下半帧的特殊帧为DwPTS=1ms,用于DL传输(如上图3,4,5所示)RE:Resource Element,称为资源粒子,是上下行传输使用的最小资源单位。
LTE 总结

LTE总结1、覆盖定义:rsrp≥-110dbm、sinr≥-3db2、band 38 D频段 2575~2635MHZ对应中心频点:37900、38098备用(覆盖道路该频段干净底噪低)3、Band 39 F频段 1880 ~1900MHZ 对应中心频点:38400(深度覆盖)4、band 40 E频段 2320~2370MHZ对应中心频点:38950(一般用于室内分布覆盖延伸系统)5、PCI(物理小区标识)=PSS(主同步信号)+3*SSS(辅同步信号)6、LTE网络架构:ue与enodeb之间接口 uu口(空口),enode b与epc接口s1口,enodeb之间接口X2口7、LTE UE状态及其互相转换:rrc connec连接态,rrc idle 空闲态8、OFDM 正交频分复用技术、下行多址方式—OFDMA、上行多址方式— SC-FDMA9、重叠覆盖定义:服务小区rsrp≥-105dbm,有3个以上邻区,rsrp相差6db之内,主控小区不明显,服务小区与众多邻区rsrp相差无几10、参考信号作用:下行信道估计、调度下行资源、切换测量LTE帧结构:1个帧10ms,半帧5ms,1个子帧1ms。
1个子帧2个时隙,1个时隙7个OFDM,1个RB=7个时域*12个频域=84个OFDM配比:F频:特殊时隙配比:3(dwpts):9(gp):2(uppts)、上下行子帧配比:ul:dl=1:3 D频:特殊时隙配比:10:2:2、上下行子帧配比:ul:dl=2:2下行F频满调度600rb、D频满调度800rb(OFDM大于9就可以传输下行数据);上行F/D 频满调度200rb;单时隙满调度100rb(现网一般20M,100rb)调制方式:64QAM(1个re编码速率对应6bit)、16QAM(4bit)、QPSK(2bit),MCS等级:32阶(0-31)详情参考lte关键技术传输模式:TM1,单天线TM2,发射分集,单流,双天线,传输10m数据包,1、2号天线同时传输10m,应用于信道质量不好时,如小区边缘TM3,开环空间复用,双流,双天线发送不同数据,应用于信道质量高且空间独立性好(高速)TM7=TM2+波束赋型,单流TM8=TM3基础上+波束赋型,双流LTE重选小区选择:开关机,s准则,ue测量到的小区rsrp大于最小接入电平(一般设为-126),满足条件,触发小区选择小区重选同频测量门限(相当与A1),一般设为44异频测量门限(相当于A2),一般设为40同频重选(相当于A3):邻区rsrp-cro(0)>服务小区rsrp+迟滞(2)异频重选:A4优先级从低到高,邻小区rsrp>最小接入电平+高优先级重选门限,持续2s,发生小区重选A5优先级从高到低,服务小区rsrp<最小接入电平+服务频点低优先级重选门限,同时满足邻小区rsrp>最小接入电平+低优先级重选门限,满足时延,发生小区重选LTE切换(属于快速硬切换,下载速率会下降,但不会为0;lte切换用x2口站内站间切换,若x2口资源不足,用s1口切换)A1事件:当服务小区电平高于某门限,停止上报测量,关闭异频测量开关服务小区电平>A1事件门限(一般设为-88)+迟滞(2),时延=256msA2事件:服务小区电平低于某门限,开始上报测量,开启异频测量开关服务小区电平<A2事件门限(一般设为-90)-迟滞(2),时延=256msA2门限设置过高,增加信道开销,影响业务质量,设置过低,影响小区切换A1、A2门限设置相差2db,防止频繁开关,对异频测量时,会影响下载速率,信道开销增加20%A3事件:同频切换,当邻区比服务小区高于某一相对值,触发切换邻小区rsrp>服务小区rsrp+迟滞(一般设为2)+ A3偏置(1),时延=256ms小区偏置(邻区级)CIO,参考后台参数,一般设为0,该参数同td一样,街角效应、室分泄露等现象可以修改该参数A3偏置设置过高,导致切换越难发生,设置过低,切换越容易发生A4事件:异频切换,优先级从低到高切换(优先级从高到底依次为E频38390、D频37900、F频38350)A4事件=A2+A4,满足时延服务小区rsrp<a2事件门限-迟滞(开启异频测量开关)邻小区rsrp>a4事件门限(一般设为-98)+迟滞(0)A4门限设置越大,越难往高优先级切换,设置越小,越容易发生切换A4小区偏置cio=0A5事件:异频切换,从高优先级切到低优先级A5事件=a2+a5,满足时延服务小区rsrp<a2事件门限-迟滞(开启异频测量开关)A5:服务小区rsrp<a5事件门限1(一般设为-102)-迟滞(0)邻小区rsrp>a5事件门限2(一般设为-98)+迟滞(0)LTE下载速率低的原因:1、覆盖(重叠覆盖、越区覆盖、室分泄露)2、模3干扰3、调度低(基站问题、用户多)4、传输模式(站点整改)5、参数设置不合理(切换参数设置不合理,双频组网A2参数设置问题)CSFB未接通的原因:1、TAC、LAC规划不一致2、4g小区同2g侧小区不存在邻区关系,缺失邻区(添加虚拟邻区)3、4g侧问题,覆盖问题、模3干扰等等4、位置区更新,TAC、LAC边界,主叫寻呼不到被叫5、2g侧问题,弱覆盖、越区覆盖、干扰等4g侧一般添加15个左右的2g邻区频点,优先添加900(一般10个左右),1800五个左右并发业务LTE小区搜索流程(初搜):1、UE搜索所有可接收到的PSS信号,选取最强扇区与之同步,获取小区的组内ID,并取得频率,时隙和子帧的初始同步2、UE解调SSS信号,获取小区组ID,CP长度,并取得帧同步3、UE解调下行参考信号(DL-CRS),获取更加精确的时间与频率同步4、在PBCH信道上读取MIB消息,获取下行带宽,发射天线数目等等5、在PDSCH信道上读取SIB消息,获取PLMN,小区ID,TDD的上下行配比.LTE随机接入:ue通过物理随机接入信道发送preamble前导码(64个,0-63),请求接入;enb确认收到请求,通过下行物理共享信道指示ue调整上行同步,ue通过上行物理共享信道发送IMSI 或TMSI,正式请求rrc连接(rrc connection request),enb通过下行物理共享信道发送rrc连接建立(rrc connection setup)异频测量为何不与同频切换一样,任何时间点都会对异频邻区进行测量?异频测量需要设置gap(中文意思是间隙、空隙),gap有两种模式,一个40ms测一次,一个80ms测一次,每次测量时间持续6ms,异频测量时不能传输任何数据,接近半个帧不能传数据,速率有一定影响,UE在异频测量时,速率会下降20%左右。
【尚择优选】LTE精华总结

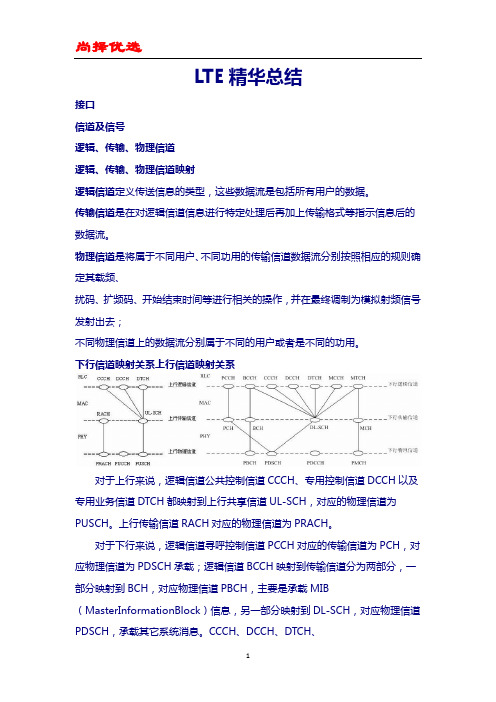

LTE精华总结接口信道及信号逻辑、传输、物理信道逻辑、传输、物理信道映射逻辑信道定义传送信息的类型,这些数据流是包括所有用户的数据。
传输信道是在对逻辑信道信息进行特定处理后再加上传输格式等指示信息后的数据流。
物理信道是将属于不同用户、不同功用的传输信道数据流分别按照相应的规则确定其载频、扰码、扩频码、开始结束时间等进行相关的操作,并在最终调制为模拟射频信号发射出去;不同物理信道上的数据流分别属于不同的用户或者是不同的功用。
下行信道映射关系上行信道映射关系对于上行来说,逻辑信道公共控制信道CCCH、专用控制信道DCCH以及专用业务信道DTCH都映射到上行共享信道UL-SCH,对应的物理信道为PUSCH。
上行传输信道RACH对应的物理信道为PRACH。
对于下行来说,逻辑信道寻呼控制信道PCCH对应的传输信道为PCH,对应物理信道为PDSCH承载;逻辑信道BCCH映射到传输信道分为两部分,一部分映射到BCH,对应物理信道PBCH,主要是承载MIB (MasterInformationBlock)信息,另一部分映射到DL-SCH,对应物理信道PDSCH,承载其它系统消息。
CCCH、DCCH、DTCH、MCCH(MulticastControlChannel)都映射到DL-SCH,对应物理信道PDSCH。
MTCH(MulticastTrafficChannel)承载单小区数据时映射到DL-SCH,对应物理信道PDSCH。
承载多小区数据时映射到MCH,对应物理信道PMCH。
物理信道简介物理信道:对应于一系列RE的集合,需要承载来自高层的信息称为物理信道;如PDCCH、PDSCH等。
物理信号:对应于物理层使用的一系列RE,但这些RE不传递任何来自高层的信息,如参考信号(RS),同步信号。
下行物理信道:PDSCH:PhysicalDownlinkSharedChannel(物理下行共享信道)。
主要用于传输业务数据,也可以传输信令。
LTE功率控制总结

LTE功率控制总结LTE (Long Term Evolution) 是一种高速无线通信技术,由于其高速率和低延迟,广泛应用于移动通信领域。
在LTE中,功率控制是保证信号质量、最大限度利用系统资源的重要技术。
下面是我对LTE功率控制的总结。
首先,LTE功率控制的目标是保证用户的通信质量,同时最大程度地利用系统资源。
因此,功率控制主要关注两个方面,即上行功控和下行功控。
上行功控是指对用户终端(UE)的上行信号进行功率控制。
在LTE中,上行功控通过调整UE的传输功率来控制其到达基站的信号强度,以保证信道质量。
LTE中采用了多种功控算法,例如关闭循环功控、开环加权功控和闭环功控等。
其中,闭环功控利用了基站对收到的上行PUCCH(物理上行共享信道)信号的质量进行反馈来调整功率。
基站通过应答信令中携带的反馈信息来控制UE的发射功率,实现了根据实际情况进行功率调节的闭环控制。
下行功控是指对基站对UE的下行信号进行功率控制。
在LTE中,下行功控通过调整基站的传输功率来保证UE接收到的信号强度在适当范围内,以保证信道质量。
下行功控主要包括两种方式,即全局功控和子载波功控。
全局功控通过调整基站的全局传输功率来控制信道质量,保证覆盖范围内所有UE的接收信号质量。
而子载波功控则是根据每个子载波的接收信号质量来调整功率,以实现对不同位置或用户间信号的灵活控制。
对于LTE功率控制的优化,可以从多个方面进行考虑。
首先,可以优化功控算法,提高功控的精确度和灵活性。
例如,可以引入更复杂的功控算法,结合信道质量、拥塞状态等因素进行综合权衡,以实现更加准确的功率调节。
其次,可以优化功控策略,根据网络负载、用户需求等因素,动态调整功控目标,以实现更好的资源利用效率。
此外,还可以优化功控参数的配置,根据网络拓扑和用户分布等特点,合理配置功控参数,以实现全网覆盖和负载均衡的最优化。
此外,LTE功率控制还需要考虑与其他技术的协同工作。
例如,与LTE调度算法的协同可以实现对功率控制和调度资源的优化配置,以提高系统性能。
LTE每天学习总结—TDD-LTE帧结构详解
LTE帧结构图解帧结构总图:1、同步信号(下行)1-1、PSS(主同步信号)P-SCH (主同步信道):UE可根据P-SCH获得符号同步和半帧同步。
PSS位于DwPTS 的第三个符号。
占频域中心6个RB。
1-2、SSS(辅同步信号)S-SCH(辅同步信道):UE根据S-SCH最终获得帧同步,消除5ms模糊度。
SSS位于5ms第一个子帧的最后一个符号。
也占频域中心6个RB,72个子载波,2、参考信号2-2、下行2-1-1、CRS(公共参考信号)时域(端口0和1的CRS位于每个slot第1和倒数第3个符号,端口2和3位于每个slot 第2个符号)频域(每隔6个子载波插入1个)位置:分布于下行子帧全带宽上作用:下行信道估计,调度下行资源,切换测量2-1-2、DRS(专用参考信号)位置:分布于用户所用PDSCH带宽上作用:下行信道估计,调度下行资源,切换测量2-2、上行2-2-1、DMRS(解调参考信号)在PUCCH、PUSCH上传输,用于PUCCH和PUSCH的相关解调,可能映射到以下几个位置:1、PUSCH 每个slot(0.5ms) 一个RS,第四个OFDM symbol2、PUCCH-ACK 每个slot中间三个OFDM symbol为RS3、PUCCH-CQI 每个slot两个参考信号2-2-2、SRS(探测参考信号)可以在普通上行子帧上传输,也可以在UpPTS上传输,位于上行子帧的最后一个SC-FDMA符号,eNB配置UE在某个时频资源上发送sounding以及发送sounding的长度。
、Sounding作用:上行信道估计,选择MCS和上行频率选择性调度TDD系统中,估计上行信道矩阵H,用于下行波束赋形Sounding周期:由高层通过RRC 信令触发UE 发送SRS,包括一次性的SRS 和周期性SRS 两种方式周期性SRS 支持2ms,5ms,10ms, 20ms, 40ms, 80ms, 160ms, 320ms 八种周期TDD系统中,5ms最多发两次3、下行物理信道3-1、PBCH(物理广播信道)频域:对于不同的系统带宽,都占用中间的1.08MHz (72个子载波)时域:映射在每5ms 无线帧的subframe0的第二个slot的前4个OFDM符号上周期:40ms。
LTE网络优化思路及总结
LTE网络优化思路及总结随着移动通信技术的快速发展,LTE网络已经成为主流的无线通信网络。
然而,网络性能的不断追求和用户体验的提升要求我们进行LTE网络的优化。
本文将从网络优化思路和总结两个方面进行探讨。
首先,我们需要明确LTE网络的优化目标,包括:提高网络容量,提高网络覆盖,降低网络延迟,优化网络速率和提高信道质量。
在实施LTE 网络优化时,需要采取以下几个方面的思路。
一、网络规划优化网络规划是网络优化的基础,要充分利用现有资源,合理规划网络的基站、频段、天线等资源分布,避免网络拥塞和覆盖不足的问题。
在网络规划的过程中,要确保网络的容量和覆盖能够满足用户的需求。
二、基站参数优化基站参数优化是LTE网络优化的核心内容之一、通过调整LTE网络中的基站参数,如功率控制参数、天线倾斜角度、小区间隔等,可以达到提高网络容量和覆盖的目的。
同时,还可以通过调整邻区关系和小区间干扰等参数来优化信号质量,提高网络速率和降低网络延迟。
三、运动台优化运动台是LTE网络中一个重要的优化对象。
通过控制运动台的速度、发送功率和接收敏感度等参数,可以有效降低网络干扰,减少功率消耗,提高网络容量和覆盖。
此外,对于高速移动用户,还可以采用基站切换、载波聚合等技术来提高网络速率和降低延迟。
四、信道质量优化信道质量是决定网络性能的一个关键因素。
通过优化信道质量,可以提高网络速率和降低网络延迟。
优化信道质量的方法包括信道估计、信道编码、信道调制、信道编码率选择等。
通过采用更高效的信道编码算法和调制方式,可以提高网络的吞吐量,同时通过合理选择编码率可以降低网络延迟。
最后,对于LTE网络优化的总结如下:一、网络优化是一个综合性的任务,需要从网络规划、基站参数调整、运动台控制和信道质量优化等多个方面进行思考。
二、在网络优化过程中,需要确保网络的容量和覆盖能够满足用户的需求,同时保证网络的速率和信道质量处于一个较高的水平。
三、通过合理调整基站参数、控制运动台、优化信道质量等手段,可以提高LTE网络的性能,提升用户的体验。
LTE学习总结—网元功能
LTE学习总结—网元功能LTE(Long Term Evolution)是一种高速无线通信技术,为实现更快的数据传输速度和更稳定的通信质量,其核心是网元功能。
网元功能是指在LTE系统中负责数据传输和信号处理的各种设备和模块。
通过对网元功能的学习,我深刻理解了其重要性和作用。
现将我的学习总结如下:首先,网元功能是LTE系统中的核心组成部分之一、在LTE系统中,网元功能包括基站控制器(BSC)、基站传输控制器(RNC)、多媒体网关(MGW)、分组控制器(PC)等。
这些设备和模块负责数据传输、信道分配、无线资源管理等核心功能,确保了数据的高效传输和通信质量的稳定。
其次,网元功能在LTE系统中扮演着重要的角色。
通过学习,我了解到网元功能是实现LTE系统高速数据传输和无线通信的关键环节。
网元功能负责数据的编码和解码、信道的分配和调度、干扰的控制和消除等关键功能,是保证LTE系统性能和效率的重要保障。
另外,网元功能的实现需要掌握一系列的知识和技术。
在学习过程中,我了解到网元功能的实现需要掌握LTE系统的基本原理、无线传输技术、信道编码技术等相关知识。
同时,还需要掌握一系列的通信协议和标准,包括MAC(Medium Access Control)协议、RLC(Radio Link Control)协议、PDCP(Packet Data Convergence Protocol)协议等。
这些知识和技术的掌握对于正确实现网元功能是至关重要的。
在学习过程中,我还了解到LTE系统中的网元功能还涉及到一些新的技术和概念。
例如,LTE系统中引入了OFDM(Orthogonal Frequency Division Multiplexing)技术,通过将信号分成多个子信道并采用不同频率进行传输,提高了系统的传输速度和抗干扰能力。
此外,还引入了MIMO(Multiple-Input Multiple-Output)技术,通过同时使用多个天线进行数据传输和接收,提高了系统的容量、吞吐量和覆盖范围。
LTE随机接入过程的总结
LTE随机接入过程的总结LTE(Long Term Evolution)是第四代移动通信技术,具有更高的带宽和更快的数据传输速度。
在LTE网络中,移动设备需要进行随机接入过程,以与基站建立连接,并开始通信。
下面是对LTE随机接入过程的完美总结。
随机接入是移动设备首次接入LTE网络的过程,包括两个步骤:预留资源,发送随机接入请求。
首先,移动设备需要预留资源。
移动设备在接入时,首先需要扫描附近的基站,并选择信号强度最强的基站进行连接。
一旦选择了目标基站,移动设备需要向目标基站发送预留资源请求。
预留资源请求是为了保证基站能够为移动设备分配足够的无线资源,例如时间和频率资源。
一旦预留资源请求被接受,移动设备可以进行下一步,即发送随机接入请求。
移动设备先发送随机接入前导(Preamble),以通知基站其接入意图。
随机接入前导是一个特定的序列,用于激活基站的接入侦听器。
接入侦听器会监听所有传输通道上的随机接入前导,以检测移动设备接入请求。
在发送随机接入前导后,移动设备等待基站的回应。
基站会通过广播信道向周围的移动设备发送接入响应。
如果移动设备在规定时间内收到接入响应,则表示接入成功。
接入响应携带了一些必要的参数,例如:时间同步信息、随机接入标识符等。
接入过程完成后,移动设备和基站之间即建立起物理连接,移动设备可以开始正常通信。
移动设备会收到基站分配的唯一标识(RNTI),用于后续的通信过程。
接入过程还包括了一些安全性措施,例如鉴权过程,以确保通信的安全性。
总结起来,LTE随机接入过程包括了预留资源和发送随机接入请求两个步骤。
移动设备首先发送预留资源请求,以保证基站能够分配足够的无线资源。
然后,移动设备发送随机接入前导,激活基站的接入侦听器。
如果接收到基站的接入响应,表示接入成功,移动设备和基站之间建立起物理连接。
接入过程还包括一些安全措施,以确保通信的安全性。
总的来说,LTE随机接入过程是一系列复杂的步骤,但它确保了移动设备和LTE网络之间的无缝连接,为用户提供更快速和稳定的通信体验。
