废纸打包机的液压工作原理
打捆机的工作原理
打捆机的工作原理
打捆机是一种专门用于将废纸、废纸板、塑料瓶和其他可回收物品打成紧凑的捆包的设备。
其工作原理主要包括以下几个步骤：
1. 收集物料：首先将需要打包的废纸、废纸板等材料从收集点运送至打捆机所在的工作区域。
2. 压缩物料：将被收集的物料放置在打捆机的进料台上，启动打包机后，打包头会开始下压，将物料压缩到设定的大小和形状。
3. 液压系统：打捆机内部设有液压系统，通过液压马达产生的高压液压油驱动打包头进行压缩。
4. 调整和固定：根据需要，可通过调整打包机的设置来控制打包物料的紧密程度和尺寸。
一旦达到相应的要求，便可进行后续的固定步骤。
5. 绑扎：打包头下方装有捆扎钢带或绳索，通过输送系统将钢带或绳索绕过打包物料，并将其压紧固定。
6. 切割和固定：完成绑扎后，接下来是切割钢带或绳索，并使用夹具将钢带或绳索固定在打捆物料上，确保物料不会松散。
7. 运输和储存：完成捆包后，打捆机会将打包好的物料推送到出料台或传送带上，以便进一步运输和储存。
通过以上步骤，打捆机能够有效地将废纸、废纸板等物料打包成紧凑的捆包，便于储存、运输和回收利用。
废纸打包机简介
废纸打包机简介：废纸打包机分为全自动、半自动两大系列，采纳PLC微电脑操纵，要紧用于大型再生资源回收站、造纸厂等对废旧纸箱、报纸、坑纸等废料的紧缩成形，利用废纸打包机打包后的废纸具有外形尺寸统一整齐、比重大、密度高、缩小体积等优势，极大地缩减了废纸所占用的空间，降低了仓储费用及运输本钱。
废纸打包机特点:一、卧式结构，采纳输送带加料，省时省力又方便;二、按钮操作，PLC操纵，平安靠得住;3、配用功率依照机械型号、实际生产要求进行调整;4、可依照用户要求选配链板式或皮带式输送机，输送量大，抗耐磨，载重能力强并具有防滑落功能;五、打包长度可自由设定，微电脑准确记录打包数值及生产效率。
吉鸿废纸打包机优势:一、采纳了国际领先的液压油路动力系统，极大提升了打包效率，具有打包速度快，效率高，节能省电，性能稳固等特点;二、多种冷却系统可供用户选择(水冷系统，风冷系统和工业空调冷系统)，其中工业空调制冷是我公司打包机行业里独家专利高新科技功效;3、采纳了推线和勾线两种快速高效的捆线方式，快速高效的捆线装置，故障率低便于保养;4、采使劲学原理，3套紧包油缸使被紧缩物紧缩更紧，打包出来的包形更规那么，密度更大;五、触摸屏操纵台，微电脑PLC操纵，简单，清楚，一目了然，并具有电脑辅助纠错功能;六、采纳了国内率先推出双韧切刀设计大大提高了切纸效率，延长刀片的利用寿命。
废纸打包机技术参数:废纸打包机的工作原理（方式）：废纸打包机的液压缸运动方向由换向阀来操纵，从废纸打包机液压泵输出的压力油沿管路经节流阀和换向阀阀心左侧环槽进入液压缸的下腔。
在废纸打包机压力油的作用下，活塞向上运动，推动作机构实现举升动作。
现在，液压缸上腔排出的油液经换向阀阀心右边的环槽和管路流回油箱。
液压缸的运动速度由节流阀来操纵。
废纸打包机液压泵输出的压力油流经单向阀后分为两路，一路经节流阀通向液压缸，另一路经溢流阀流回油箱。
节流阀像水龙头，拧动阀心，改变其开口大小，就可改变通过节流阀进入液压缸的油液流量，以操纵举升速度。
液压打包机的原理
液压打包机的原理
液压打包机是一种利用液压系统完成物品打包工作的设备。
它的基本原理是利用液压系统的压力来实现对打包物品的紧密压缩。
液压打包机主要由液压系统、打包装置和控制系统三部分组成。
液压系统是液压打包机的核心部分，它由液压泵、液压缸和液压管路组成。
液压泵将液体（通常是油）从油箱抽吸，并通过液压管路传输到液压缸中。
液压泵产生的压力使液压缸内的活塞向前移动，从而实现对打包物品的压缩。
打包装置是装在液压打包机上的工作装置，它一般由活塞、打包板和钢带组成。
当液压系统提供压力时，活塞向前移动，带动打包板对打包物品施加压力。
同时，钢带被缠绕在打包物品上，并通过打包夹紧设备固定。
当打包完成后，液压系统停止供压，打包板和活塞回到初始位置，同时钢带被切断和固定，完成打包工作。
控制系统是用来控制液压打包机的运行和操作的部分。
通过控制系统，操作人员可以调整液压系统的工作压力和打包速度，以适应不同的打包物品和工作要求。
总之，液压打包机利用液压系统的压力来实现对打包物品的紧密压缩，通过液压泵和液压缸的协调工作，实现打包装置对打包物品的压紧和固定，从而完成打包工作。
控制系统则用来控制液压打包机的运行和操作。
废纸打包机说明书.
摘要：废纸打包机是使用捆扎带缠绕产品或包装件,然后收紧并将两端通过热效应熔融或使用包扣等材料连接的机器。
打包机的功用是使塑料带能紧贴于被捆扎包件表面，保证包件在运输、贮存中不因捆扎不牢而散落，同时还应捆扎整齐美观. 本设计采用五个回路,推纸回路,压纸回路,送丝回路,夹丝回路.切丝回路.废纸打包机液压系统由液压油缸、双单向节流阀、液控单向阀、电磁换向阀、减压阀、节流阀、冷却器、耐震压力表、测压软管、卸荷阀、电磁溢流阀、单向阀、叶片泵、联轴器、电机、回油过滤器、空气滤清器、液位计和油箱等组成。
其动作要求是首先推纸机构将纸推到指定位置，然后压纸机构将纸压实，随后送丝机构送丝，同时夹丝机构夹丝，将纸包裹紧，切丝机构将丝切断。
进入下个循环。
关键词：液压油缸、双单向节流阀、液控单向阀、电磁换向阀、减压阀等Abstract:Packer is the use of waste paper banding around the product or package,and then tighten up both ends and melt through the thermal effect or the use of materials such as packet buckle connected to the machine. Packer's function is to enable the plastic band can be tied closely to the surface of the package to ensure that packages in the transportation, storage is not a result of unsound and scattered Banding, banding should be attractive and tidy. Using the five-loop, push the paper loop pressure paper loop wire loop folder. Loop cut into shreds. Paper balers hydraulic system by hydraulic cylinder, dual one-way throttle valve, pilot controlled check valve, electromagnetic valve, relief valve, throttle, coolers, earthquake-resistant pressure gauge, pressure hose , unloading valves, electromagnetic relief valve, check valve, vane pump, coupling, motor, back to the oil filter, air filter, fuel tank level gauge and so on. Paper balers hydraulic action request is the first paper will be pushed to the designated location of paper, and then paper will be pressure compacted paper, and then wire agencies, and institutions folder silk, will be paper, cut wire will break. Into the next cycle.Key words:Hydraulic cylinder, dual one-way throttle valve, pilot controlled check valve, electromagnetic valve, relief valve, etc.目录引言 (1)1液压系统的技术要求和工况分析 (1)1.1技术要求 (1)1.2负载分析和运动分析 (1)2拟订液压系统原理图 (2)2.1确定供油方式 (2)2.2调速方式的选择 (2)2.3速度换位工作的选择 (2)2.4锁紧回路的选择 (2)2.5液压废纸打包机的动作要求 (3)2.6工步分析原理图的确定 (3)3液压缸的设计与计算 (5)3.1推纸和压纸液压缸设计与计算 (5)3.1.1推纸和压纸液压缸的基本计算 (5)3.1.2推纸和压纸液压缸在工作循环中各个阶段的压力和流量的计算 (6)3.1.3推纸和压纸循环各阶段功率的计算 (6)3.1.4推纸和压纸液压缸主要零部件的设计 (7)3.1.4.1缸筒的结构 (7)3.1.4.2推纸和压纸液压缸的缸筒的计算 (7)3.1.4.3推纸和压纸液压缸缸盖固定螺栓的校核 (8)3.1.4.4推纸和压纸液压缸缸筒法兰连接螺栓 (9)3.1.4.5推纸和压纸液压缸法兰与机体连接螺栓 (9)3.1.4.6活塞杆的计算 (10)3.1.4.7活塞杆稳定性的校（采用45钢） (11)3.1.5推纸和压纸液压缸的工作行程的确定 (11)3.2送丝液压缸设计与计算 (12)3.2.1送丝液压缸的基本计算 (12)3.2.2送丝液压缸的压力和流量的计算 (13)3.2.3送丝液压缸的缸筒计算 (13)3.2.3.1液压缸的壁厚和外径的计算 (13)d（材料为45钢） (14)3.2.3.2液压缸缸盖固定螺栓直径s3.2.3.3活塞杆直径的校核 (14)3.2.3.4送丝液压缸的活塞杆稳定性的校核（采用45钢） (15)3.3夹丝、切丝液压缸设计与计算 (15)3.3.1夹丝、切丝液压缸的工作压力 (15)3.3.2夹丝、切丝液压缸内径D和活塞杆直径d的确定 (15)3.3.3夹丝、切丝液压缸的压力和流量的计算 (16)3.3.4夹丝、切丝液压缸的缸筒的计算 (16)3.3.4.1液压缸的壁厚和外径的计算 (16)d（材料为45钢） (17)3.3.4.2液压缸缸盖固定螺栓直径s4确定液压泵的流量压力和泵的规格 (18)4.1液压泵的最大工作压力 (18)4.2确定液压泵的流量 (18)4.3液压泵的选定 (19)4.4电机的选定 (19)5液压阀的选择 (19)6油箱容积 (20)7液压泵站装配图 (20)8验算液压系统性能和油液温升 (21)8.1推纸、压纸缸工作时的系统性能 (21)8.2送丝缸工作时的系统性能 (23)8.3夹丝缸、切丝缸工作时的系统性能 (24)8.4改进夹丝缸、切丝缸的设计参数 (24)8.4.1计算液压缸的流量、压力和功率（回油腔的压力取0.6MPa） (25)8.4.2缸筒的计算 (25)8.5验油液温升 (26)结束语 (27)参考文献 (27)致谢 (29)引言废纸打包机是使用捆扎带缠绕产品或包装件,然后收紧并将两端通过热效应熔融或使用包扣等材料连接的机器。

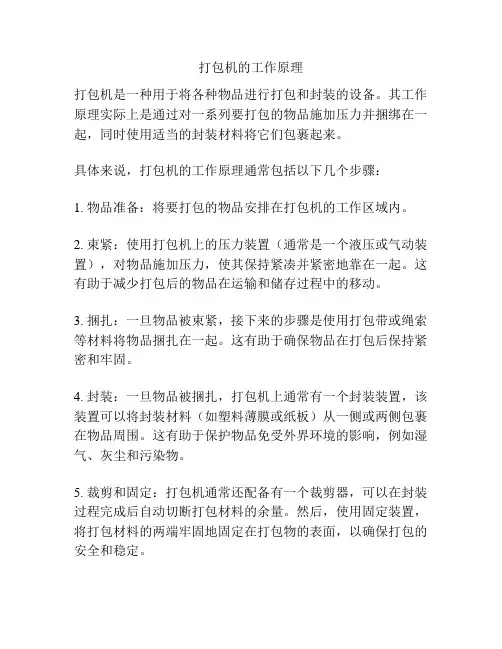

打包机的工作原理
打包机的工作原理
打包机是一种用于将各种物品进行打包和封装的设备。
其工作原理实际上是通过对一系列要打包的物品施加压力并捆绑在一起，同时使用适当的封装材料将它们包裹起来。
具体来说，打包机的工作原理通常包括以下几个步骤：
1. 物品准备：将要打包的物品安排在打包机的工作区域内。
2. 束紧：使用打包机上的压力装置（通常是一个液压或气动装置），对物品施加压力，使其保持紧凑并紧密地靠在一起。
这有助于减少打包后的物品在运输和储存过程中的移动。
3. 捆扎：一旦物品被束紧，接下来的步骤是使用打包带或绳索等材料将物品捆扎在一起。
这有助于确保物品在打包后保持紧密和牢固。
4. 封装：一旦物品被捆扎，打包机上通常有一个封装装置，该装置可以将封装材料（如塑料薄膜或纸板）从一侧或两侧包裹在物品周围。
这有助于保护物品免受外界环境的影响，例如湿气、灰尘和污染物。
5. 裁剪和固定：打包机通常还配备有一个裁剪器，可以在封装过程完成后自动切断打包材料的余量。
然后，使用固定装置，将打包材料的两端牢固地固定在打包物的表面，以确保打包的安全和稳定。
总的来说，打包机的工作原理是通过对要打包的物品施加压力，捆扎在一起，并使用封装材料将其包裹起来，以实现物品的紧凑、安全和稳定打包。
这种打包方式适用于各种领域，如物流运输、仓储和保鲜包装等。
160吨无门全自动打包机工作原理
160吨无门全自动打包机工作原理
无门全自动打包机是一种应用于废品、垃圾、纸张、塑料等领域的高效打包设备。
它采用了先进的控制系统和动力传动技术,实现了全自动化作业,大大提高了生产效率。
以160吨无门全自动打包机为例,其工作原理如下:
1.进料和预压:原料从进料口进入加料箱,通过加料辊将原料均匀分布到压缩室。
随后液压预压装置对原料进行初步压实,提高密实度。
2.主压缩:液压系统驱动主液压缸伸出,带动滑动板下压,将预压后的原料在压缩室内进行高压压缩成高密度块状。
主液压缸压力可调,通常介于120-180吨之间。
3.打包:压缩到一定密度后,打包装置自动将打包钢丝或塑料打包带缠绕在压块外围,将压块紧紧捆扎。
4.出包:捆扎完成后,液压缸缩回,压块被推出装置,完成一个工作循环。
5.控制系统:整个打包过程由PLC控制系统自动完成,操作人员仅需将原料投入,机器自行完成后续压缩、打包等工序。
160吨无门全自动打包机的优势在于压实力大、生产率高、自动化程度高、占地面积小等。
广泛应用于废品回收、资源再生等行业,有效提升了生产效率和经济效益。
液压打包机设备工艺原理
液压打包机设备工艺原理
液压打包机是一种常用的压缩设备，它可以将松散的物料压缩成固体，便于储存、运输和处理。
液压打包机的工艺原理比较简单，主要分为以下几个方面。
制袋工艺
首先，液压打包机需要使用特制的制袋机器制作出耐压、防潮的打包袋。
制袋机器通常由一台卷膜机和一个热封机组成。
卷膜机将塑料薄膜从卷筒上拉下来，经过导向轮和切割器后，将薄膜切成合适的尺寸，再送到热封机器中。
热封机器会将制袋机器中央的塑料薄膜进行加热密封，并在底部留出一个开口用于装填物料。
装袋工艺
装袋工艺是液压打包机的核心步骤，需要先将制好的袋子摆放在打包机工作台上，并调整好装袋台的高度。
然后，将填充物料倒入装袋台中，通常采用边倒边振动的方式，使松散物料尽可能地填满袋子。
在填满之后，需要将装袋台移至液压打包机压缩室进一步加压。
加压工艺
加压是液压打包机的重要环节，它可以将填充完毕的袋子进行紧密压缩，减小体积，提高运输效率。
通常采用液压油缸来实现对装载物料进行压缩。
液压油缸是一种由活塞、油管、油箱、电控等组成的液压传动装置，通过油管内的液压油来实现对活塞的驱动，从而实现装载材料的加压压缩。
脱袋工艺
脱袋是液压打包机最后一个环节，它是指将压缩好的袋子从打包机的工作台中移到储存区或者运输车辆上。
通常采用人工、机器人、或者输送带等形式进行脱袋操作。
由于袋子会被压紧，因此需要注意操作人员的安全。
综上所述，液压打包机设备工艺原理主要涉及到制袋、装袋、加压和脱袋四个步骤。
在实际生产过程中，需要注意各个步骤的顺序和操作技巧，以确保液压打包机的正常运行和安全生产。
废纸打包机液压系统的制作技术
本技术新型提供了一种废纸打包机液压系统；所述废纸打包机液压系统包括油箱、过滤器、泵一、单向阀一、安全阀、远控阀、泵二、单向阀二、保护阀、调压阀、压板缸控制阀、夹紧缸控制阀、穿丝缸控制阀、剪切缸控制阀、绞丝马达控制阀、液压锁、节流阀一、节流阀二、压板缸、夹紧缸、穿丝缸、剪切缸、绞丝马达。
采用本技术新型的技术方案，可以实现废纸的自动压包、自动穿丝、自动包装，可大大减轻工作劳动强度，降低生产成本，提高工作效率，且性能良好、动作稳定、操作简便。
技术要求1.一种废纸打包机液压系统，其特征在于，包括油箱、过滤器、泵一、单向阀一、安全阀、远控阀、泵二、单向阀二、保护阀、调压阀、压板缸控制阀、夹紧缸控制阀、穿丝缸控制阀、剪切缸控制阀、绞丝马达控制阀、液压锁、节流阀一、节流阀二、压板缸、夹紧缸、穿丝缸、剪切缸、绞丝马达；其中，所述油箱与所述过滤器通过油管连接，所述泵一与所述单向阀一通过油管连接，所述远控阀与所述油箱通过油管连接，所述压板缸控制阀油口A与所述压板缸无杆腔通过油管连接，所述压板缸控制阀油口B与所述压板缸有杆腔通过油管连接，所述压板缸控制阀油口T与所述节流阀一通过油管连接，所述节流阀一与所述油箱通过油管连接，所述泵二与所述单向阀二通过油管连接，所述调压阀与所述油箱通过油管连接，所述夹紧缸控制阀油口A与所述液压锁通过油管连接，所述夹紧缸控制阀油口B与所述液压锁通过油管连接，所述穿丝缸控制阀油口A与所述穿丝缸无杆腔通过油管连接，所述穿丝缸控制阀油口B与所述穿丝缸有杆腔通过油管连接，所述剪切缸控制阀油口A与所述剪切缸无杆腔通过油管连接，所述剪切缸控制阀油口B与所述剪切缸有杆腔通过油管连接，所述绞丝马达控制阀油口A与所述绞丝马达通过油管连接，所述绞丝马达控制阀油口B与所述绞丝马达通过油管连接；所述过滤器、所述泵一、所述泵二通过分油块一连接，所述单向阀一、所述安全阀、所述压板缸控制阀油口P通过分油块二连接，所述单向阀二、所述保护阀、所述夹紧缸控制阀油口P、所述穿丝缸控制阀油口P、所述剪切缸控制阀油口P、所述绞丝马达控制阀油口P通过分油块三连接，所述夹紧缸控制阀油口T、所述穿丝缸控制阀油口T、所述剪切缸控制阀油口T、所述绞丝马达控制阀油口T、所述节流阀二通过分油块四连接。
液压打包机安全操作规程
液压打包机安全操作规程
液压打包机安全操作规程
1.岗位描述：
液压打包机的工作原理是：利用电动机带动油泵往油缸总成泵油，使压头向外运动进行对蔗渣打包。
2.职责:
2.1操作人员应按照本规程要求操作液压打包机。
2.2操作人员和监督人员正确维护打包机的稳定运行。
2.3监督人员及时制止操作人员的违章行为。
2.4所属车间主任、班组长、公司安全管理人员应检查操作人员执行本规程的情况。
3.主要危险源辨识控制
序号设备设施/场所危险源可能造成的事故/伤
害
可能伤害的主要岗位危险和有害因素分类
1打包机电控箱电能漏电触电伤害操作人员违章作业、绝缘破损2推头机械能机械伤害操作人员管理缺陷、防护不到位3打包机出渣口机械能机械伤害操作人员管理缺陷、防护不到位4联轴器机械能机械伤害操作人员管理缺陷、防护不到位
4.作业活动禁止性要求
4.1作业前安全操作要求
制定工作方案。
废纸液压打包机解析
废纸液压打包机简析一、分析在卧式废纸打包机中比例阀应用的一些优点比例阀是新发展的一种液压元件。
它是根据电信号的强弱成比例的控制液体压力高低与流量大小的。
这种比例阀应用在卧式废纸打包机中其内部结构原理和普通阀一样，这种比例电磁铁的吸力和行程与电流的强弱成正比。
卧式废纸打包机中比例阀应用的一些优点主要有：将普通压力阀的调压螺钉，换上比例电磁铁，就成比例压力阀。
将普通流量阀的调节螺钉，换上比例电磁铁，就成比例流量阀。
普通换向阀用比例电磁铁去推动阀芯，就成为比例换向阀。
用比例减压阀做导阀的电液阀，就成电液比例换向阀。
卧式废纸打包机的比例换向阀要比电磁换向阀优越得多，它不但能控制方向，而且可以控制流量的大小，换向平稳无冲击。
比例阀能较轻易地、迅速地改变卧式废纸打包机的液流参数，适应复杂的工艺要求。
采用比例阀，有可能使系统元件减少，在遥控和自动控制系统中，比例阀在卧式废纸打包机中比较有广阔的前途。
二、电液伺服阀在卧式废纸打包机中起到控制作用电液伺服阀应用在卧式废纸打包机中体积小、占地少、管路少，便于集中操作，当然它也有一些缺点，如设计制造复杂，不易修理，不易改装，不能通用，只能用于专用的系统中。
卧式废纸打包机采用电液伺服阀比较有广阔的前途。
卧式废纸液压打包机图一电液伺服阀较之比例阀更精确。
它在卧式废纸打包机设备中用来控制位移、速度、力和压力等，都能得到极高的精度。
它能将微弱的电信号转换成大功率的液压能量（流量、压力）输出。
以前这种阀多用于国防技术，现在各工业部门也使用。
卧式废纸打包机的电液伺服阀尚未普及应用，主要原因是对它的理论和性能不熟悉，加上它的造价高昂，而且需要设置传感器、放大器等装置，而这类装置尚无配套供应，从而也限制了它的使用。
但是随着技术水平的提高和配套的完善，伺服阀在卧式废纸打包机的应用定将发挥很大作用。
三、节流调速装置在卧式废纸打包机中的应用如果采用定量泵，就不可能依靠泵本身改变进入缸或马达的流量，而只能用节流阀或调速阀控制进入式废纸打包机的液压缸或马达的流量，并将多余（弃用）流量排掉，这叫做节流调速卧式废纸液压打包机图二进、出口节流调速的弃用流量均经溢流阀排掉，不论负载大小，泵必须在式废纸打包机的溢流阀调定的压力下工作；旁路节流调速的弃用流量，经节流或调速阀排掉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
废纸打包机的液压工作原理
废纸打包机的液压工作原理的说明如下：
1、将废纸打包机空负荷运转启动电机油泵，换向阀阀芯处于中位，油泵输出的油液在溢流阀调定压力下经电液换向阀回入油缸，系统卸荷。
2、打包动作油泵工作，油泵输出的油液在调定压力下经换向阀进入主油缸
后腔，活塞杆缓慢下行，油缸前腔的油经换向阀回入油箱，打包机实现打包动作。
3、废纸打包机回程复位（主油缸回程和压料松开动作），油泵工作，油泵输出的油液在调定压力下经换向进入主油缸前腔，油缸后腔的油经换向回入油箱，打包油缸回程。
文章编辑来源：/废纸打包机。
