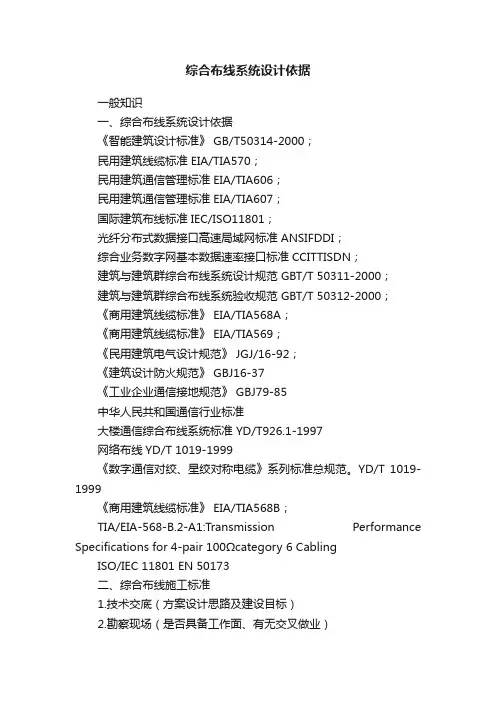

综合布线系统设计依据一般知识一、综合布线系统设计依据《智能建筑设计标准》 GB/T50314-2000；民用建筑线缆标准 EIA/TIA570；民用建筑通信管理标准 EIA/TIA606；民用建筑通信管理标准 EIA/TIA607；国际建筑布线标准 IEC/ISO11801；光纤分布式数据接口高速局域网标准 ANSIFDDI；综合业务数字网基本数据速率接口标准 CCITTISDN；建筑与建筑群综合布线系统设计规范 GBT/T 50311-2000；建筑与建筑群综合布线系统验收规范 GBT/T 50312-2000；《商用建筑线缆标准》 EIA/TIA568A；《商用建筑线缆标准》 EIA/TIA569；《民用建筑电气设计规范》 JGJ/16-92；《建筑设计防火规范》 GBJ16-37《工业企业通信接地规范》 GBJ79-85中华人民共和国通信行业标准大楼通信综合布线系统标准 YD/T926.1-1997网络布线YD/T 1019-1999《数字通信对绞、星绞对称电缆》系列标准总规范。
YD/T 1019-1999《商用建筑线缆标准》 EIA/TIA568B；TIA/EIA-568-B.2-A1:Transmission Performance Specifications for 4-pair 100Ωcategory 6 CablingISO/IEC 11801 EN 50173二、综合布线施工标准1.技术交底（方案设计思路及建设目标）2.勘察现场（是否具备工作面、有无交叉做业）3.制定施工方案（人员数量，机具种类、管线敷设路由）4.管理人员及施工人员进场施工（管线敷设施工、设备安装调试）a、桥架、线槽及线管（镀锌管或PVC管）的安装铺设b、水平系统穿线施工（双绞线、同轴／视频电缆、光纤等）c、垂直干线的布线施工（各种大对数电缆．室内／外光纤等）d、工作区的安装施工（各种连接模块的打线安装，光纤头的制作安装或熔接）e、管理区及设备间的安装施工（跳线架、配线架的打线安装及接接，光纤头的制作安装与熔接）f、系统的连接测试（提供测试报告）g、提供文档资料（工程图、编码表、逻辑表等）5.提交竣工图并组织验收6.现场培训三、常见的客户需求实现办公室电脑和相关办公设备信息接口的连网,并保证其可灵活使用性.使用稳定性,长期使用性.外观美观性.四、一般设计理念采用综合布线系统的标准进行实施,保证其性能稳定.外观美观,可灵活改变使用方式,管理方便,同时系统设计有一定超前性,考虑今后未来的高要求应用.。
综合布线系统的设计原则

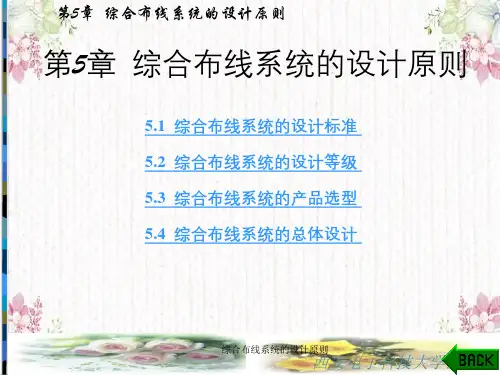

第5章 综合布线系统的设计原则 3. 系统结构
EIA/TIA568A 对 系 统 结 构 设 计 作 了 规 定 ， 根 据 EIA/TIA568布线标准，结构化布线系统由以下7个部分组成。
1) 工作区子系统(Work Area Subsystem) 工作区子系统由终端设备到信息插座的连线(或软线)组成， 它包括连接器、连接跳线和信息插座。信息插座有墙上型、 地上(防水)型、桌上型等多种。标准有RJ45、RJ11及单、双、 多口等结构。
第5章 综合布线系统的设计原则 定义了认可的媒体； 定义了布线系统的拓扑结构； 规定了各子系统的布线距离； 定义了链路性能； 定义了布线系统与用户设备的接口； 定义了线缆和连接硬件性能； 规定了安装实践所需注意的事项。
综合布线系统的设计原则
西安电子科技大学出版社
第5章 综合布线系统的设计原则 2. 拓扑结构 ANSI/EIA/TIA568A标准建议采用主干分层星型拓扑结
综合布线系统的设计原则
西安电子科技大学出版社
第5章 综合布线系统的设计原则
(4) 欧洲标准：
EN50173：一般电缆连接系统标准。
按标准的内容可以有如下划分：
(1) 通用设计标准：
由建设部颁布的建筑与建筑群综合布线系统工程设计规 范修订本：GBT/T50311—2000；
由邮电部颁布的大楼通信结构化布线系统行业标准： YD/T926.1—1997；
综合布线系统的设计原则
西安电子科技大学出版社
第5章 综合布线系统的设计原则 3) 垂直干线子系统(Riser Backone Subsystem) 各楼层配线架与主配线架间的干线，可以为大对数双绞
线、光缆，也可以二者混用，其主要功能是将主配线架系统 和各楼层配线架系统连接起来。
综合布线系统设计方案
综合布线系统设计方案1.综合布线系统说明本项目的综合布线系统包括网络布线、信息点安装及相应管线、桥架设计。
所有信息点采用86型的信息面板，楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。
根据不同容量选用相应规格的PVC线槽和金属桥架。
我们充分考虑了本项目的环境、运行方式和可能采用的网络结构，结合以往的工程经验，提出了本设计方案。
考虑到该项目的重要性和未来扩展性，我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。
2.系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。
在综合布线方案设计构建中，应坚持以下布线原则：实用性：布线系统应能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。
灵活性：布线系统应满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，能进行设备的移动、更新和升级。
即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。
经济性：在满足应用要求的基础上，尽可能降低造价。
综合布线过程是对各种网络线缆统一规划、统一安装施工过程，减少了不必要的重复布线、重复施工，节约了线材。
由于采用综合布线系统，单位避免了重复设置信息机构和重复建设信息网络，从整体上讲节省了投资，避免了大量的重复建设，提高了网络效益。
综合布线系统采用标准化的设计，统一安装施工，使整个系统构成一个有机的整体，便于集中管理维护，并减少日后的维护费用。
统一性：整个建筑的信息网络建设基于一个统一的网络管理中心的模式，不同系统不同网络及不同类型的网络之间的连接完全兼容。
兼容性：综合布线系统的设施可以满足多种系统中的性能。
开放性：综合布线系统中使用开放式系统结构，符合国际上流行的标准。
系统对国际上所有著名厂商的产品都应是开放的，可以将不同厂家的不同传输介质和不同设备集成在本系统内。
可靠性：采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、器件均通过UL、CAS及ISO论证。
综合布线系统设计施工安装图集
综合布线系统设计施工安装图集
图名
１．建筑与建筑群综合布线系统结构示意图
综合布线系统组网和缆线长度限值
注：Ａ 、Ｂ 、Ｃ 、Ｄ 、Ｅ 、Ｆ 、Ｇ 表示相关区段缆线或跳线的长度。 其中 Ａ ＋Ｂ ＋Ｅ ≤１０ｍ ；Ｃ 和 Ｄ ≤２０ｍ ；Ｆ 和 Ｇ ≤３０ｍ 。
建筑与建筑群综合布线 系统结构示意图
图号
综合布线系统设计施工安装图集
图名
多层住宅电话配线系统图
图号
Ｚ Ｎ ７ －５
说 明
１．本图为传统的市话配线方式系统，提供了四种竖向系统方案。 ２．本系统图按每单元、每层２ 户考虑，为每户提供２ 对电话线。 ３．电话配线电缆采用 ＨＰＶ Ｖ 或 Ｈ Ｙ Ａ 型、线径为０．４ｍ ｍ 。
４．电话分线盒旁边的数字为该电话分线盒的容量。 ５．电话线路所标注的数字为电话电缆的对数。 ６．建筑物内电话电缆保护管的类型及规格由工程设计确定。 ７．虚线部分由工程设计确定连接方式。
综合布线系统设计施工安装图集
综合布线系统设计施工安装图集
规范依据如下： １．《建筑与建筑群综合布线系统工程施工及验收规范》（Ｇ Ｂ／Ｔ５０３１２ —２０００）。 ２．《建筑与建筑群综合布线系统工程设计规范》（Ｇ Ｂ／Ｔ５０３１１ —２０００）。 ３．《大楼通信综合布线系统第１ 部分：总规范》（Ｙ Ｄ／Ｔ９２６．１ —１９９７）。 ４．《大楼通信综合布线系统第２ 部分：综合布线用电缆、光缆技术要求》（Ｙ Ｄ／Ｔ９２６．２ —１９９７）。 ５．《大楼通信综合布线系统第３ 部分：综合布线用连接硬件通用技术要求》（Ｙ Ｄ ／Ｔ９２６ ．３ —１９９７）。 ６．《市内电话线路工程施工及验收技术规范》（Ｙ ＤＪ３８ —８５）。 ７．《电信网光纤数字传输系统工程施工及验收暂行技术规定》（Ｙ ＤＪ ４４ —８９）。 ８．《市内通信全塑电缆线路工程施工及验收技术规范》（Ｙ Ｄ２００１ —９２）。 ９．《智能建筑设计标准》（Ｇ Ｂ／Ｔ５０３１４ —２０００）。
综合布线系统设计依据

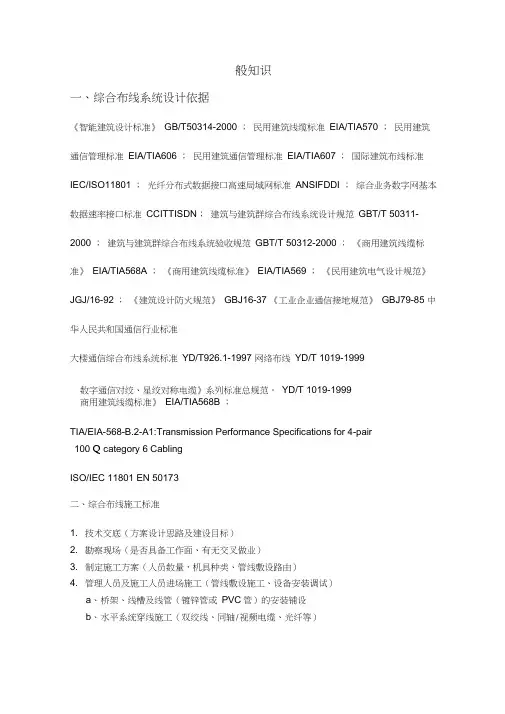

般知识一、综合布线系统设计依据《智能建筑设计标准》GB/T50314-2000 ；民用建筑线缆标准EIA/TIA570 ；民用建筑通信管理标准EIA/TIA606 ；民用建筑通信管理标准EIA/TIA607 ；国际建筑布线标准IEC/ISO11801 ；光纤分布式数据接口高速局域网标准ANSIFDDI ；综合业务数字网基本数据速率接口标准CCITTISDN；建筑与建筑群综合布线系统设计规范GBT/T 50311-2000 ；建筑与建筑群综合布线系统验收规范GBT/T 50312-2000 ；《商用建筑线缆标准》EIA/TIA568A ；《商用建筑线缆标准》EIA/TIA569 ；《民用建筑电气设计规范》JGJ/16-92 ；《建筑设计防火规范》GBJ16-37 《工业企业通信接地规范》GBJ79-85 中华人民共和国通信行业标准大楼通信综合布线系统标准YD/T926.1-1997 网络布线YD/T 1019-1999数字通信对绞、星绞对称电缆》系列标准总规范。
YD/T 1019-1999商用建筑线缆标准》EIA/TIA568B ；TIA/EIA-568-B.2-A1:Transmission Performance Specifications for 4-pair100 Q category 6 CablingISO/IEC 11801 EN 50173二、综合布线施工标准1. 技术交底（方案设计思路及建设目标）2. 勘察现场（是否具备工作面、有无交叉做业）3. 制定施工方案（人员数量，机具种类、管线敷设路由）4. 管理人员及施工人员进场施工（管线敷设施工、设备安装调试）a、桥架、线槽及线管（镀锌管或PVC管）的安装铺设b、水平系统穿线施工（双绞线、同轴/视频电缆、光纤等）c 、垂直干线的布线施工（各种大对数电缆．室内／外光纤等）d、工作区的安装施工（各种连接模块的打线安装，光纤头的制作安装或熔接）e、管理区及设备间的安装施工（跳线架、配线架的打线安装及接接，光纤头的制作安装与熔接）f 、系统的连接测试（提供测试报告）g、提供文档资料（工程图、编码表、逻辑表等）5. 提交竣工图并组织验收6. 现场培训三、常见的客户需求实现办公室电脑和相关办公设备信息接口的连网, 并保证其可灵活使用性.使用稳定性,长期使用性.外观美观性.四、一般设计理念采用综合布线系统的标准进行实施,保证其性能稳定.外观美观,可灵活改变使用方式, 管理方便, 同时系统设计有一定超前性, 考虑今后未来的高要求应用.仅供个人用于学习、研究；不得用于商业用途For personal use only in study and research; not for commercial use.Nur f u r den pers?nlichen f u r Studien, Forsc zu kommerziellen Zwecken verwendet werden.Pour l ' e tude et la recherche uniquement a des fins personnelles; pas a des fins commerciales. TO员BKO g^A.nrogeHKO TOpMeno^b3ymrnflCH6yHeH u ac^ egoB u HHuefigo^^HMucno 员B30BaTbCE B KOMMepqeckux qe 员EX.以下无正文。
综合布线标准 gb50311
综合布线标准 gb50311综合布线标准 GB50311。
综合布线是建筑物内部的通信线路系统，它是建筑物内部通信设备之间相互连接的线缆系统。
综合布线标准 GB50311是我国对综合布线系统设计、安装、验收及运行维护等方面的规范，它的实施对于保障建筑物内部通信系统的正常运行，提高通信质量，降低建设和运营成本具有重要的意义。
综合布线标准 GB50311的制定，是为了规范综合布线系统的设计、安装、验收及运行维护等工作，保证综合布线系统的质量和可靠性。
该标准包括了综合布线系统的基本原理、设计要求、安装要求、验收规范、运行维护等内容，全面系统地规定了综合布线系统的各项工作。
在综合布线系统的设计阶段，应根据建筑物的实际情况和通信需求，合理设计布线系统的拓扑结构和线缆路径，确保布线系统的稳定可靠。
在安装阶段，应严格按照标准规定的要求进行线缆的敷设和连接，确保线缆的质量和连接的可靠性。
在验收阶段，应按照标准规定的验收规范进行验收工作，确保综合布线系统的性能符合设计要求。
在运行维护阶段，应按照标准规定的要求进行系统的运行维护工作，确保系统的稳定运行。
综合布线标准 GB50311的实施，对于提高综合布线系统的质量和可靠性具有重要的意义。
它规范了综合布线系统的设计、安装、验收及运行维护等工作，保证了系统的稳定可靠运行。
同时，它还降低了建设和运营成本，提高了通信质量，促进了信息化建设的发展。
总之，综合布线标准 GB50311是我国对综合布线系统设计、安装、验收及运行维护等方面的规范，它的实施对于保障建筑物内部通信系统的正常运行，提高通信质量，降低建设和运营成本具有重要的意义。
希望各相关单位严格按照该标准的要求进行工作，确保综合布线系统的质量和可靠性，推动信息化建设的发展。
综合布线系统设计标准
综合布线系统设计标准
综合布线系统设计标准包括以下三点：
1. 可扩展性：综合布线系统的设计应考虑未来的扩展需求，以应对日益增长的数据传输要求。
2. 可靠性：综合布线系统设计应该保证其连通性和可靠性，以确保信息传输的稳定性。
3. 灵活性：综合布线系统应该允许多种设备的连接，以满足不同的需求。
同时，综合布线系统设计还需遵循以下原则：
1. 符合并超过最新的六类标准TIA/EIA-568B.2-1或ISO11801(2002)，导体直径为23AW，中间带有十字架。
2. 信息插座使用不同颜色区分语音信息点和数据信息点，信息面板需要86系列英文面板。
3. 工作区按数据信息点2:1的比例配备原2m RJ45跳线。
4. 六类双绞线采用的六类非屏蔽双绞线必须符合并超越最新的六类标准TIA/EIA-568B.2-1或ISO11801(2002)，导体直径为23AW，中间带有十字架，护套必须符合CMR标准，带宽：≥600MHz，在250MHZ频率上至少提供8dBNEXT&RL 性能裕量，阻抗：100ohms+15%，承受电压：300VAV/DC，工作温度：-20 OC–60 OC。
以上是综合布线系统设计的标准，仅供参考，具体设计时还需根据实际情况进行判断和选择。
综合布线标准依据
综合布线标准依据一、综合布线的概念和作用1.1 综合布线的定义综合布线指的是在建筑物内部，按照一定的标准和规范，通过布置电缆、插座、接头等设备，将各种信息传输线路有序地连接起来，形成一个完整的通信网络系统。
1.2 综合布线的作用综合布线是建立信息通信网络的基础设施，具有以下作用：1.提供高效的信息传输：通过综合布线，可以实现各种信息（如数据、语音、视频等）在建筑物内部的快速传输，提高信息传输效率。
2.简化网络管理：综合布线可以将各种信息传输线路有序地连接起来，方便网络管理人员进行维护和管理。
3.提高网络安全性：通过综合布线，可以将不同类型的信息传输线路分隔开来，提高网络的安全性，防止信息泄露和入侵。
4.降低系统成本：综合布线可以减少各种信息传输线路的敷设和维护成本，提高系统的可靠性和稳定性。
二、综合布线的标准依据2.1 国际标准国际标准组织（ISO）和国际电工委员会（IEC）制定了一系列与综合布线相关的国际标准，如ISO/IEC 11801等。
这些标准规定了综合布线系统的结构、接口、性能要求等，为综合布线的设计、安装和维护提供了统一的标准依据。
2.2 国家标准中国国家标准委员会也制定了一系列与综合布线相关的国家标准，如GB/T 50311等。
这些标准参考了国际标准，并结合国内实际情况进行了适当的修改和完善，为国内综合布线的设计、安装和维护提供了具体的规范和要求。
2.3 行业标准除了国际标准和国家标准外，不同行业还制定了一些与综合布线相关的行业标准。
例如，电信行业制定了《电信建筑物内综合布线技术规范》，IT行业制定了《IT 建筑物内综合布线技术规范》等。
这些行业标准根据各自行业的特点和需求，对综合布线的设计和实施进行了更加详细和具体的规定。
三、综合布线的设计原则3.1 灵活性原则综合布线的设计应具备一定的灵活性，能够适应不同类型的信息传输需求和技术发展的变化。
设计时应考虑到未来的扩展需求，预留足够的余地和资源，以方便后续的升级和改造。
