井壁取心作业的安全操作示范文本
旋转井壁取心操作规程
旋转井壁取心操作规程一、施工风险提示(1)井斜大、井身轨迹不平滑、全角变化率大导致电缆和仪器大面积接触井壁，摩阻大、易粘卡。
(2)井径不规则，出现大肚子井眼，导致仪器下放遇阻、上提遇卡，甚至因井径过大无法取得岩心。
(3)钻井液性能不能满足施工要求，岩屑床清除不干净，造成起下仪器遇阻。
(4)钻井液失水过大，形成虚厚泥饼，影响取心长度、仪器和电缆易发生粘卡。
(5)井口接、拆仪器时操作失误，发生井口落物，造成卡钻。
(6)起仪器灌浆不及时，静液柱压力降低，平衡地层压力失衡，存在溢流风险。
二、注意事项(1)施工时优化井身轨迹，直井防斜，定向井控制全角变化率，井身轨迹尽量平滑，避免出现键槽。
(2)在馆陶组及以上软地层中施工期间，维护好钻井液性能，严禁定点循环，防止产生糖葫芦井眼。
(3)东营组、沙河街组及以下易掉块、垮塌地层施工期间，严格按照《东营组沙河街组油泥岩施工推荐作法》来施工，最大限度防止上井壁出现大肚子井眼。
(4)施工中出现掉块等有可能造成井壁不规则的情况，记录好显示井段位置；通过倒划眼等方式来修整井壁；如判断有键槽，及时下入键槽破坏器修整井壁。
(5)针对高孔高渗地层，严格控制失水，使用超细碳酸钙、随钻堵漏剂等材料提高地层承压能力、形成高质量的泥饼。
三、技术措施（一）通井措施：1.工程措施：(1)钻具组合（以215.mm井眼为例）：215.9mm牙轮钻头+430×410+止回阀+212mm扶正器+165mm钻铤2根+210mm短扶正器+Ø127mm加重钻杆+ Ø127mm钻杆(2)起出钻进钻具组合时处理好阻卡点并记录，按照“一通二冲三划眼”的原则处理阻卡点。
倒划眼时采用小排量低转速，排量30spm，转速20-30rpm，倒划完后下放钻具观察是否仍有阻卡。
如下放顺畅，则停泵停转，上提钻具确认井眼是否畅。
软地层划眼时应避免持续带钻压划眼，避免划出新眼。
(3)根据完井井身轨迹数据在狗腿度变化较大的井段及其它复杂井段进行划眼修整，采用大排量高转速正、倒划眼方式进行划眼，参数：转速80rpm，排量高于钻进排量3~5冲/min，起下无遇阻显示、无憋泵、扭矩平稳时1遍，如出现异常状况则划眼2~3遍；每柱划眼时间不低于20min，划眼期间观察扭矩，扭矩变化较大时及时降低转速，上提或下放钻具，防憋泵、蹩顶驱。
井壁取心作业安全操作规程
井壁取心作业安全操作规程一、作业概述井壁取心作业是钻井施工过程中的一项重要工作，主要是通过对井壁岩心的取样分析，了解油层的性质和储量情况。
但是，这一工作同时也存在一定的危险性，因此需要制定一系列的安全操作规程，并确保所有作业人员遵守。
二、作业安全前提在进行井壁取心之前，必须满足以下条件：1.环境检查：作业区域应进行彻底的检查，必须清除所有可能存在的危险物品。
2.作业人员要求：作业前必须确保所有参与人员都已经接受过相关职业培训，并取得了相应的资格证书。
3.作业设备：必须使用符合标准的设备和工具。
三、作业人员安全措施1.穿戴个人防护装备：作业人员必须穿戴符合标准的个人防护装备，包括头盔、口罩、手套、防护服、安全鞋等。
2.限制作业区域：在作业前，必须设置明确的安全防护区域，并禁止外来人员进入。
3.安全操作：严格按照标准操作程序进行，避免操作中出现人为失误。
4.通风环保：在作业现场必须保证充分的通风，以避免作业人员因为吸入有害气体而造成身体伤害。
同时，还要加强环保工作，确保取心过程对环境不产生负面影响。
四、设备安全措施1.端口密封：取心设备在高压时，一定要确保端口的密封性。
2.检修频率：取心设备要进行定期检修并保养，保证设备的正常运行状态。
3.防滑设计：对于设备的滑轮、牵引机、吊钩等零配件必须加强安全措施。
设备的润滑和保养也是重要的安全措施。
五、应急措施1.事故应急预案：做好应急预案，发生意外事故时可以及时应对。
2.人员伤害处理：一旦出现人员受伤情况，立即启动急救预案。
3.火灾爆炸防治：加强现场火源现场排查，注意使用防爆电器设备，防止火灾或者爆炸事故的发生。
六、井壁取心作业具有一定的危险性，因此必须采取一系列的安全措施，保障作业人员的人身安全，并确保设备能正常运行。
同时，应急预案和分析，能够及时发现问题、纠正错误以及优化操作方式，从而确保井壁取心作业的安全、高效进行。
钻井取心作业
1 作业准备
1.1 根据钻井工程设计，针对不同岩性、井眼尺寸、井型、邻井取心及录井资料，准备取心钻头、取心筒、岩心爪总成、提升短节、配合接头及钢球。备用2－3m的短钻杆两根（或加长钻杆一根）。
1.2 取心前由工程技术人员进行取心技术交底。
1.3 管具公司送井前要作好取心工具的检查，并对取心筒进行探伤。
1.6 起钻前处理好钻井液性能，根据井下情况进行短程起下钻，对阻卡井段进行划眼，确保井眼畅通。
1.7 钻井设备和仪表应性能良好。检查在用钻具与接头的内径，保证取心专用钢球能顺利通过。
2 作业流程
接取心筒→下钻→循环→取心→起钻→出心
3 作业步骤
3.1 接取心筒
3.1.1取心工具上钻台，在取心筒母扣端上紧提升短节，用长度合适的5吨吊带一端系在提升短节上，另一端挂在游车大钩上。在距取心筒公扣端1m左右系上5吨吊带、吊带另一端挂在绷绳吊钩上。专人指挥，游车与绷绳配合将取心筒吊起，平稳斜放在坡道上并固定防止下滑。摘掉挂在大钩上的吊带，用绷绳绷起吊环上的吊卡扣入取心筒上的提升短节。
3.6.2在钻台面出心前，清理钻台杂物并盖好小鼠洞。出岩心时，手、脚不要放岩心筒下方。正确使用岩心钳，岩心不得失控滑出，岩心顺序应准确无误。
3.6.3在钻台坡道上出心时，不要站在取心筒的正前方，防止岩心崩出伤人。
3.6.4起出取心筒后，立即盖上井口。在含硫地层或其他天然气以及未知地层取心后,出心时操作人员必须佩戴正压式空气呼吸器。
3.4.3取心钻进过程中，发现蹩钻、跳钻或钻时明显增高，分析原因及时处理，原因不明应起钻检查。
3.4.4割心时刹住刹把，转盘转动 10-20分钟，钻压恢复后（较软地层或易碎地层取心不用恢复钻压），停转盘，丈量方入，停泵，低速上提钻具，拔断岩心。

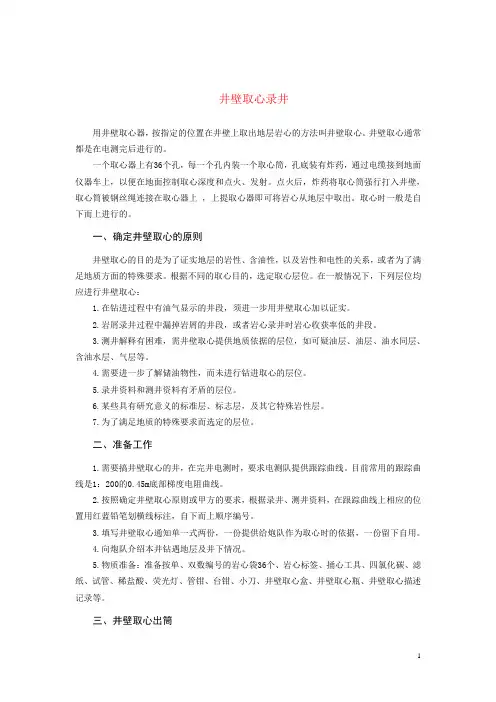

井壁取心
井壁取心录井用井壁取心器，按指定的位置在井壁上取出地层岩心的方法叫井壁取心。
井壁取心通常都是在电测完后进行的。
一个取心器上有36个孔，每一个孔内装一个取心筒，孔底装有炸药，通过电缆接到地面仪器车上，以便在地面控制取心深度和点火、发射。
点火后，炸药将取心筒强行打入井壁，取心筒被钢丝绳连接在取心器上，上提取心器即可将岩心从地层中取出。
取心时一般是自下而上进行的。
一、确定井壁取心的原则井壁取心的目的是为了证实地层的岩性、含油性，以及岩性和电性的关系，或者为了满足地质方面的特殊要求。
根据不同的取心目的，选定取心层位。
在一般情况下，下列层位均应进行井壁取心：1.在钻进过程中有油气显示的井段，须进一步用井壁取心加以证实。
2.岩屑录井过程中漏掉岩屑的井段，或者岩心录井时岩心收获率低的井段。
3.测井解释有困难，需井壁取心提供地质依据的层位，如可疑油层、油层、油水同层、含油水层、气层等。
4.需要进一步了解储油物性，而未进行钻进取心的层位。
5.录井资料和测井资料有矛盾的层位。
6.某些具有研究意义的标准层、标志层，及其它特殊岩性层。
7.为了满足地质的特殊要求而选定的层位。
二、准备工作1.需要搞井壁取心的井，在完井电测时，要求电测队提供跟踪曲线。
目前常用的跟踪曲线是1：200的0.45m底部梯度电阻曲线。
2.按照确定井壁取心原则或甲方的要求，根据录井、测井资料，在跟踪曲线上相应的位置用红蓝铅笔划横线标注，自下而上顺序编号。
3.填写井壁取心通知单一式两份，一份提供给炮队作为取心时的依据，一份留下自用。
4.向炮队介绍本井钻遇地层及井下情况。
5.物质准备：准备按单、双数编号的岩心袋36个、岩心标签、捅心工具、四氯化碳、滤纸、试管、稀盐酸、荧光灯、管钳、台钳、小刀、井壁取心盒、井壁取心瓶、井壁取心描述记录等。
三、井壁取心出筒1.取心器从井口提出后，平放在钻台大门坡道前的支架上，每卸出一个取心筒，立即按取心深度装入相应编号的岩心袋内；如果是空筒，相应编号的袋子应空着。
井壁取心
首 次 零 长
上 鼻 勾 到 第 一 个 岩 心 筒 距 离
36 35
h3
h2
h1
1 2 3
5厘米
二、井壁取心的基本原则、间距及质量要求
Q/SL0201-95中第10章执行
（九）
（一）井壁取心 1、原则
1.1录井中发现的油气显示层及可疑层，应进行井壁 取心。 1.2钻井取心岩心收获率较低的井段，应进行井壁取 心。 1.3岩电关系有矛盾的井段，应进行井壁取心。 1.4为证实地层层位，需进行井壁取心。
（十五）
• 根据上提值，用仪器自动控制取心 器上提距离，并使炮口逐一对准取 心位置自动点火，把岩芯筒打入井 壁。每放一炮，却要立即上提电缆， 使岩芯筒从井壁中拔出，这样，一 颗心就取出来了。然后再下放电缆 到下一颗预定取心位置，如此反复 进行，直到取完全部岩芯，取心器 提出井口，就可以进行下一步工作。
岩心标签示意图
井号： 全井共 全井共 取心井段 颗 盒 m 至 本盒装 这是第 m 颗 盒
(六)
（七）
4、岩芯上交
4.1井比取心描述记录一是两分，一 份随井壁取心上交，一份随完井资料 上交。 4.2上交岩芯时应办理交接手续。
（八）
（二）井壁取心基本原理
0.45米 电缆零长 h1—记录点到第一个炮口中心的距离(首次零长) 。 • 绳套 A B 记录点
（十七）
六、井壁取心的描述和整理
岩心描述按Q/SL0754执行
井壁取心描述内容基本上与钻井 取心描述相同。但由于井壁取心的岩 心是用井壁取心器从井壁 上强行取出的，岩心受钻 井液浸泡、岩心筒冲撞 严重，在描述时，应 注意以下事项：
（十八）
1、在描述含油级别时应考虑钻井液浸泡的影响， 尤其是混油和泡油的井中，更应注意。 2、在注水开发区和油水边界进行井壁取心时， 岩心描述应注意观察含水情况。 3、载客一起曾去信时，取心岩心应及时嗅味， 进行含气试验。 4、在观察和描述白云岩岩心时，有时也会发现 白云岩与盐酸作用起泡较强烈，这是因为岩心 筒的冲撞作用使白云岩破碎，与盐酸接触面积 大大增加的缘故。在这种情况下应注意与灰质 岩类的区别。
取芯安全技术交底模板
一、交底目的为确保取芯作业过程中的安全，提高作业人员的安全意识，防止事故发生，现将取芯作业的安全技术要求及注意事项进行交底。
二、作业人员要求1. 所有参与取芯作业的人员必须经过专业培训，具备相应的安全知识和操作技能。
2. 作业人员应熟悉本岗位的操作规程和安全操作规程，严格遵守各项安全规章制度。
3. 作业人员应定期进行体检，确保身体健康，具备从事取芯作业的条件。
三、安全措施1. 作业前准备：（1）检查设备、工具、材料是否完好，符合安全要求。
（2）检查井口设备、井架、钻具等是否牢固，井口周围环境是否安全。
（3）检查泥浆性能是否符合设计要求，确保井眼畅通无阻。
2. 作业过程中：（1）下钻时，控制下放速度，避免猛放、猛刹，注意下井过程中的遇阻、遇卡现象。
（2）下完钻后，开泵循环，如有余芯或疏松的砂岩，钻头可离井底1.5米循环。
（3）上提下放配合，避免发生卡钻、断钻等事故。
（4）使用取芯工具时，注意检查岩芯爪、卡箍座、安全接头等部件是否牢固，确保取芯过程安全。
（5）操作人员应随时关注井口情况，发现异常立即报告并采取措施。
3. 作业结束后：（1）将取芯工具、钻具等设备清洗干净，存放整齐。
（2）检查井口设备、井架、钻具等是否完好，无损坏。
（3）清理井口周围环境，确保安全。
四、注意事项1. 作业人员必须佩戴好安全帽、安全带、防尘口罩等个人防护用品。
2. 严禁酒后作业，作业过程中严禁吸烟、使用明火。
3. 严禁操作人员擅自离岗，确保取芯过程安全。
4. 作业过程中，发现安全隐患，立即停止作业，报告上级处理。
5. 严格执行“三同时”原则，即作业前、作业中、作业后都要进行安全检查。
五、应急措施1. 发生井喷、火灾等紧急情况，立即停止作业，迅速撤离现场，报告上级处理。
2. 发生人员受伤事故，立即进行现场急救，同时报告上级处理。
3. 发生设备故障，立即停机检查，确保设备安全。
六、总结通过本次安全技术交底，使作业人员充分了解取芯作业过程中的安全要求，提高安全意识，确保取芯作业安全顺利进行。
钻井取芯作业安全监督范文
钻井取芯作业安全监督范文钻井取芯作业是一项复杂而危险的作业，需要严格的安全监督来保障工作人员的生命安全和财产安全。
下面是一个关于钻井取芯作业安全监督范文，供参考：一、前言钻井取芯作业是一项高风险作业，直接关系到工作人员的生命安全和财产安全。
为了确保各项工作的顺利进行和安全进行，特制定本安全监督方案。
二、作业场所1. 确保钻井取芯作业场地的平整和稳定，没有明显的倾斜和不良地质情况。
2. 安装警示标志和安全警示标志，提醒作业人员注意安全。
3. 设立临时隔离区域，阻止无关人员进入作业场所。
三、作业人员1. 作业人员必须按照岗位要求进行培训和考核，持有合法的上岗证件。
2. 作业人员必须配备适当的个人防护装备，并进行正确使用。
3. 作业人员必须严格按照操作规程进行作业，不得私自更改或省略操作步骤。
四、设备设施1. 确保钻井设备和取芯工具的良好状态，不得使用损坏或有缺陷的设备。
2. 定期进行设备设施的检修和维护，保证其安全可靠的运行。
3. 操作人员必须熟悉设备设施的使用方法和操作程序，能够熟练地操作设备。
五、作业流程1. 在进行钻井取芯作业前，必须制定详细的作业计划，包括工作流程、安全考虑和风险评估等内容。
2. 严格按照作业计划进行作业，避免不必要的操作和风险。
3. 定期进行作业现场的检查和巡视，及时发现和解决存在的安全隐患。
六、应急预案1. 制定详细的应急预案，明确各项应急措施和责任人。
2. 进行紧急情况的演练和模拟，提高作业人员应急处置的能力。
3. 配备必要的应急救援设备和物资，确保在紧急情况下及时进行救援。
七、安全教育1. 定期组织安全教育和培训，提高作业人员的安全意识和安全技能。
2. 每次作业前进行安全交底和安全操作规程的强调。
3. 在发生安全事故或不安全行为时，及时进行事故分析和教育，防止类似事故再次发生。
八、总结钻井取芯作业安全监督是保障作业人员生命安全和财产安全的关键措施。
本安全监督范文的制定，旨在为钻井取芯作业提供一个安全、稳定的工作环境，确保作业人员的安全和作业的顺利进行。
钻井取心作业的安全操作(2020版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改钻井取心作业的安全操作(2020版)Safety management is an important part of production management. Safety and production are inthe implementation process钻井取心作业的安全操作(2020版)钻井取心的方式分常规取心和特殊取心，常规取心一般有短筒取心、中长筒取心、橡皮筒取心等三种。
对岩心有一定特殊要求的钻井取心称特殊取心，如：油基钻井液取心、密闭式取心、保压密闭取心、定向井取心和定向取心。
常规取心是钻井取心作业中最大量、最常见的作业，所以，下面介绍常规取心作业中的安全知识。
在取心作业施工前，由工程技术人员向施工人员交代取心井段、厚度、取心工具结构性能特点、取心措施及必要的安全操作知识及注意事项等常识。
为了保证取心工具在井下安全工作，取心工具送到井场时应防止摔弯、碰扁；各部分丝扣必须完好无损，组装时必须上紧；取心钻头在卸车、搬运及钻头接卸时都要细心，防止碰坏、碰裂金刚石和钻头胎体，金刚石取心钻头随取心工具上下钻台时，钻头必须包捆好。
钻井取心对井眼的总体要求是：井眼畅通无阻，无垮塌沉屑，井底应完全清洁无金属物。
井底金属物对取心极有害，第一是损坏金刚石取心钻头，第二是影响取心质量指标，第三是造成取心过程中卡钻。
另外，钻井泥浆和地面设备必须符合取心施工要求。
取心钻进是一项比较细致的施工作业，所以取心钻进、割心、套心和取心起钻，均应由正副司钻操作，取心钻进必须按要求的措施和参数执行，若要修定必须经技术人员同意，下面是取心钻进中常会遇到的一些不安全因素和处理办法。
取心钻进中力求送钻均匀、平稳，防止溜钻，溜钻的后果轻则容易造成卡心，迫使起钻，严重的会导致扭断取心工具或钻具，发生事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
井壁取心作业的安全操作
示范文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
井壁取心作业的安全操作示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
取心施工时，由装枪人员将取心器装配好，用电缆将
取心器下人井中，由地面仪器控制，在预定深度位置点
火，将取心筒打入井壁取下岩心，用绞车配合起下电缆，
将岩心筒拔出井壁，起出井口。
取心工具主要是井壁取心
器，其上部．是选发器装置，主体是取心枪体，枪体上装
配炸药和岩心筒。
井壁取心所使用的炸药是爆炸物品，是高温火药，属
于危险品，因此要严格执行保管、领取、使用、交接等制
度，要特别注意防盗、防火、防爆炸。
在井壁取心施工过程中，人员接触的运转设备、电
源、火药、取心器等均可能使人致伤、致死。
施工安全要
求是：
地面各连线一律不准用裸导线，接线头要用胶布或胶管包好，不准裸露在外；井口接线时，要先将电缆放电后再接线；取心器、电极起出井口前，操作员要注意关闭电源。
地面爆炸是取心工作中最恶性的事故，直接危害施工人员生命和设备安全，这类事故的主要原因可归结为：火药使用或保管不善，麻痹大意，忙乱中火花落人炸药箱或引燃地面散碎火药，燃及药箱，发生爆炸。
预防爆炸事故的办法有：火药要设专人保管，火药箱用完盖好上锁，把散碎火药
清除干净；在装有火药的车上及装枪人员在进行装枪工作时，不得吸烟或动用明火；操作员在地面校验点火换档系统时，应拔掉插头；井口在排除故障前，应断开点火连线的开关；若必须对工具进行整体地面检查，应设专人指挥，待井口接好线，取心器弹道朝下，井口人员撤离10
米以外，再通知仪器车操作员点火；井口人员连接取心器点火线前，应先对电缆放电，井口操作人员要站在取心器两侧，避开取心筒发射方向。
取心作业中还要防止井口落物和井下落物。
如：滑轮夹板断裂，安装不牢、吊卡崩开或因刹把失控等意外原因，使天滑轮掉下砸断电缆，造成电缆、取心器落井的井口落物事故；取心器打捞帽、选发器外壳长时间使用的丝扣松框，顶丝脱落或忘记上顶丝，造成取心器落井的井下落物事故；由于井下情况复杂，钻井液性能不好，井身质量差，井眼局部垮塌，以及表层套管喇叭口卡、挂等多方面原因引起遇阻、遇卡，拉断电缆或仪器接头而造成的井下落物事故。
避免施工过程中因车辆动力故障，导致取心器在井下较长时间停留造成粘卡；取心器选发器失控连档，一次发射多颗，均打人井壁拔不出来造成井下遇卡等机械事故，如生拉硬提，则可能造成电缆、取心器拉断落
井事故；施工中不要跨越电缆，以免绞车操作人员拉手刹时，电缆弹起，把人弹伤或打倒摔伤；不要在绞车底盘下、绞车后乘凉或干其他事情，以免井下遇卡拉动绞车而压伤、碰伤。
取心施工时，绞车放要选择平坦、坚硬的地面，打好掩木，如果井场地面松软、有冰雪或因下雨打滑，应考虑挂保险绷绳，特别是处理遇卡事故时必须在绞车前加绷绳。
