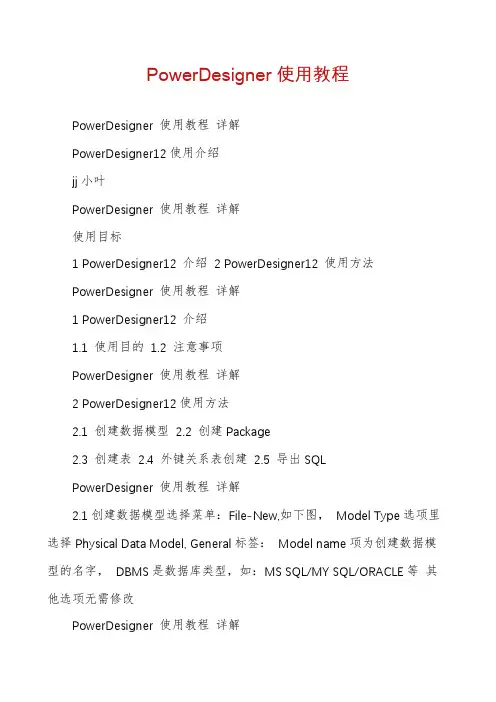

PowerDesigner使用教程PowerDesigner 使用教程详解PowerDesigner12使用介绍jj小叶PowerDesigner 使用教程详解使用目标1 PowerDesigner12 介绍2 PowerDesigner12 使用方法PowerDesigner 使用教程详解1 PowerDesigner12 介绍1.1 使用目的1.2 注意事项PowerDesigner 使用教程详解2 PowerDesigner12使用方法2.1 创建数据模型2.2 创建Package2.3 创建表2.4 外键关系表创建2.5 导出SQLPowerDesigner 使用教程详解2.1创建数据模型选择菜单:File-New,如下图,Model Type选项里选择Physical Data Model, General标签:Model name项为创建数据模型的名字,DBMS是数据库类型,如:MS SQL/MY SQL/ORACLE等其他选项无需修改PowerDesigner 使用教程详解2.1创建数据模型PowerDesigner 使用教程详解2.1创建数据模型创建后,WorkSpace项显示结果如下图PowerDesigner 使用教程详解2.2 创建Package在OA系统上点选右键,选择New-Package,如下图PowerDesigner 使用教程详解2.2 创建Package点选后,如下图Name和Code后有等号按扭,按下后表示Name和Code数据同步,即当输入Name后Code会同步输入PowerDesigner 使用教程详解2.2 创建Package创建后如图PowerDesigner 使用教程详解2.3 创建表在“基础数据”上点右键,选择New-TablePowerDesigner 使用教程详解2.3 创建表点击后显示PowerDesigner 使用教程详解2.3 创建表调整参数配置,修改表名PowerDesigner 使用教程详解2.3 创建表增加、修改、删除列PowerDesigner 使用教程详解2.3 创建表查看表SQLPowerDesigner 使用教程详解2.4 外键关系表创建新建表,并创建外键点选Table按扭,并在表区域点击左键PowerDesigner 使用教程详解2.4 外键关系表创建点选Reference按扭,并从新建表拖拉到旧表,如图,这样外键关系创建成功,修改当前新建表,只要双击新建表,修改和创建表一样PowerDesigner 使用教程详解2.5 导出SQL点击菜单Database-Generate DatabasePowerDesigner 使用教程详解2.5 导出SQL修改导出文件目录和文件名PowerDesigner 使用教程详解2.5 导出SQL修改相应选项,勾选需要导出表,视图等,点选标签Preview,可看到导出sql,点击确定则导出数据。

PowerDesigner操作手册

PowerDesigner操作手册

3.切换到Selection标签页,列出CDM的所有对象,你可以选择对哪些对象进行转换,一般默认全部选中4.确认各项设置后,点击“确认”按钮,即生成相应的PDM模型5.由于在第二步中选中了Check model,所以在生成PDM时,会先对CDM进行检查,检查结果可能会包含ERROR,这样就不能成功生成PDM,需要先将错误解决。

有一种最简单的办法,就是取消对Check model复选框的选择,但一般不建议这么做生成PDM后,我们可能还会对前面的CDM进行更改,若要将所做的更改与所生成的PDM保持一致,可对已有PDM进行更新,操作为:选择菜单栏上的Tools->Generate Physical Data Model,打开PDM Generation Options,选择Update existing Physical Data Model,并通过Select model 下拉框,选择需要更新的PDM备注:Preserve modifications:当已经生成一个PDM文件,并在已生成的PDM中对某些对象做了修改(比如更改了对象的位置),现在要从CDM再次生成PDM文件时(更新),而需要保护原来在PDM中所做的修改,这时应选择这个选项。

四、PDM生成建表脚本PDM生成数据库建表脚本的步骤如下:1.选择菜单栏Database->Generate Database,打开Database Generation 窗口,其中包括生成数据库的各种参数选项。

在Director后选择脚本文件的存放目录,并在File文本框输入脚本文件名称。

勾选上One file on ,表示所生成脚本将包含于一个文件中。

在Generation选项栏中选择Script general单选框,确认生成数据库方式为直接生成脚本文件2.按上图设置Tables & Views标签页的参数3.按下图设置Keys & Indexes 标签页的参数4.按下图设置Database标签页的参数5.按下图设置Options标签页的参数6.切换到Selection标签,选择需要生成脚本的PDM对象,标注红色的两个按钮分别可以实现全选和全部不选功能7.各项设置确认没有问题后,点击“确定”按钮,即可生成建表脚本PDM生成建表脚本时,常见的两个问题及解决方法如下:pdm生成建表脚本时,字段超过15字符就发生错误(oracle)解决方法:打开PDM后,会出现Database的菜单栏,进入Database -Edit Current DBMS -script-objects-column-maxlen,把value值调大(原为30),比如改成60。

PowerDesigner操作指南

PowerDesigner操作指南

《数据库系统原理》实验指导信息管理系2011.9背景知识介绍学籍管理是学校管理中一项繁琐的工作,管理人员需要建立学生的学籍,汇总每学期没有拿到规定学分的学生以及这些学生的详细情况;学生完成一门课程的学习后,教师需要录入学生的考试成绩,计算平均成绩、汇总各分数段的人数,学生需要查询已结业的各门课程的成绩;班主任需要查询本班学生学习情况,包括各门课程的平均成绩和每个学生的考试通过情况,为此,设计一套实用的学籍管理系统就可以大大简化管理人员、班主任和任课教师的工作,方便学生查询自己的学习情况。

该系统主要实现的功能如表1所示。

表1 学籍管理主要功能表学籍管理基本情况:一个学院包含多个班级和多名教师,每个班级包括多名学生,根据学校规定,一个班级只有一个班主任,一个老师也只担任一个班级的班主任,一个学院有多名班主任,学院的属性有学院编号和学院名称,班级的属性有班级编号和班级名称,学生的属性有学号、姓名、性别和出生日期;每个学生可以选修多门课程,每门课程也可以被多个学生选修,学生选修课程后参加考试会有考试成绩,一个教师可以讲授多门课程,每一门课程也可以有多个教师讲授,教师授课要考虑授课地点以及授课的学期,一个教师可以受聘一种职称,一个职称可以聘任多个教师,每门课程属于一种课程类型,而每种课程类型可以包含很多门课程,每门课程最多只有一门先修课程。

课程的属性包括课程编号、课程名称、课程介绍、开设学期、总学时、学分以及先修课程,教师的属性有教师编号、姓名、性别、出生日期、参加工作时间,职称的属性有职称编号和职称名称,课程类型的属性有课程类型编号和课程类型说明。

实验一学籍管理概念结构设计1、实验目的1)熟练掌握概念结构设计的方法2)熟练掌握PowerDesigner进行CDM(Conceptual Data Model)设计及检测CDM模型的方法2、实验内容PowerDesigner CDM可以描述概念结构,根据前面对学籍管理基本情况的描述,使用PowerDesigner进行学籍管理CDM设计。

PowerDesigner的使用

PowerDesigner的使用

PowerDesigner的使用1.用PowerDesigner建表(图 1-1)A.安装好Power Designer软件,并打开如图1-1.(图 1-2)B.右键Workspace --->New --->Physical Data Model 会跳出如上图 1-2 的框点击确定后界面会变成如图 1-3 所示。

(图1-3)C.单击选中右上方Palette框中的table图案(鼠标移到图案上就会有提示),然后在空白处单击就会出现一个table样子的小框如图 1-4 所示.(图 1-4)D.右键图1-4 ,然后单击Columns,会弹出图1-5的框.在这里填写一些表的字段等信息,填好后点击应用,再点确定按钮则表就会变成如图1-6的样子(图1-6)(图1-5)E.当你两张表有外健关联时,可以用Palette框中的Reference图案表示,具体请看图所示,比如还有一张表Table_2,如图1-7.(图1-7)F.假如table_2中的班级编号是table_1中编号的外键,则可以选中Reference图案,单击table_1,并拖动鼠标到table_2,并双击出现的虚线,弹出一个框,如图1-8所示,根据两张表的关系,填入相应的值,单击应用和确定(图1-8)2.与数据库连接,将数据库中的表导入PowerDesignerA.要想将数据库中的表导入PowerDesigner首先得连接数据库,连接数据库的操作如下。

B.单击菜单栏上的File ---> Reverse Engineer --> Database 弹出如图2-1的框。

(图2-1)C.在图2-1中的DBMS栏中选择你用的数据库(我用的是oracle,选ORACLE Veision 10g)点击确定,弹出如图2-2的框,选中Using a data source ,并单击文本框右边的数据库图标,弹出图2-3的框.(图2-2)(图2-3)D.单击Configure...,弹出图2-4 的框.(图2-4)E.单击图2-4中的数据库图标,弹出图2-5的框.选中用户数据源,单击下一步.(图2-5)F.弹出图2-6的框,选中Microsoft ODBC for Oracle 单击下一步.(图2-6)G.弹出图2-7的框,单击完成。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

PowerDesigner使用手册1 PowerDesigner整体框架介绍1.1 PowerDesigner 介绍PowerDesigner是Sybase公司的CASE工具集,是图形化、易于使用的企业建模环境。

使用它可以方便地对管理信息系统进行分析设计,它几乎包括了数据库模型设计的全过程。

利用PowerDesigner可以制作数据流程图、概念数据模型、物理数据模型,可以生成多种客户端开发工具的应用程序,还可为数据仓库制作结构模型,也能对团队设计模型进行控制。

它可与许多流行的数据库设计软件,例如:PowerBuilder、Delphi、VB等相配合使用来缩短开发时间和使系统设计更优化PowerDesigner 主要包括以下功能:集成多种建模能力,能建立的模型包括:数据模型(E/R, Merise)业务模型(BPMN, BPEL, ebXML)应用模型(UML)1.2 PowerDesigner环境介绍1.2.1对象浏览器介绍工作空间(Workspace)它是浏览器中树的根,是组织及管理所有设计元素的虚拟环境。

你可以通过保存工作空间保存自己的设计空间信息以便再次打开时可以还原到保存前的状态。

项目(Project)作为容纳你所有开发出的制品的容器,项目中的所有对象可以作为一个单元存到PowerDesigner库中。

每个项目自动维护一张图用以显示模型以及文档之间的依赖。

文件夹(folder)工作空间可以包含用户自定义的文件夹用以组织模型和文件。

例如,你有两个独立的项目,希望在一个工作空间中处理,此时可以使用文件夹。

模型(Model)模型是PowerDesigner中的基本设计单元。

每个模型中有一个或多个图以及若干模型对象。

包(Package)当模型较大时,可能需要把模型拆分成多个“子模型”以便于操作,这些子模型就叫做包,今后可以把不同的包分配给不同的开发组。

图(Diagram)展现模型对象之间的交互。

可以在模型或包中创建多个图。

模型对象(Model Object)模型对象泛指与模型相关的所有术语。

一些模型对象(比面向对象模型中的类)图形化符号,但另一些对象(比如业务规则)无法显示在图中,只能通过对象浏览器或对象列表访问。

1.2.2PowerDesigner几种模型文件概念数据模型 (CDM)概念数据模型(CDM)帮助你分析信息系统的概念结构,识别主要实体、实体的属性及实体之间的联系。

概念数据模型(CDM)比逻辑数据模型 (LDM)和物理数据模型(PDM)抽象。

CDM 表现数据库的全部逻辑的结构,与任何的软件或数据存储结构无关。

一个概念模型经常包括在物理数据库中仍然不实现的数据对象。

CDM可生成LDM、PDM和OOM逻辑数据模型(LDM)逻辑数据模型(LDM)帮助分析信息系统的结构,它独立于具体物理数据库的实现。

LDM比概念数据模型(CDM)具体,但不允许定义视图、索引以及其他在物理数据模型(PDM)中处理的细节。

可以把逻辑数据模型作为数据库设计的中间步骤,它在概念数据模型与物理数据模型之间。

物理数据模型(PDM)PDM帮助分析数据库中的表、视图及其他对象,还包括数据仓库所需的多维对象。

可针对目前主流数据库进行建模、逆向工程以及产生代码。

面向对象模型 (OOM)一个OOM包含一系列包、类、接口和他们的关系。

这些对象一起形成所有的(或部份)一个软件系统的逻辑的设计视图的类结构。

一个OOM 本质上是软件系统的一个静态的概念模型。

使用PowerDesigner面向对象模型建立面向对象模型(OOM),能为纯粹地面向对象的系统建立一个OOM,产生Java 文件或者PowerBuilder 文件,或使用一个来自OOM的物理数据模型(PDM)对象,来表示关系数据库设计分析。

业务流程模型 (BPM)BPM 描述业务的各种不同内在任务和内在流程,而且客户如何以这些任务和流程互相影响。

BPM 是从业务合伙人的观点来看业务逻辑和规则的概念模型,使用一个图表描述程序、流程、信息和合作协议之间的交互作用。

2主要模型文件的介绍和使用2.1 1.BPM 业务处理模型的介绍业务处理模型是从业务人员的角度对业务逻辑和规则进行详细描述的概念模型,并使用流程图表示从一个或多个起点到终点间的处理过程、流程、消息和协作协议。

通过BPM 可以描述系统的行为和需求。

可以使用图形表示对象的概念组织结构,然后生怕民需求的文档。

作为一个概念层次的模块,BPM 适用于应用系统的系统分析阶段,完成系统需求分析和逻辑设计。

BPM 与PowerDesigner 其他模块之间的关系如图2-1 所示BPM 是用系统提供的各种对象来描述系统需求,下面简要介绍这些对象。

BPM 包括表2-1 所示的对象。

下面以电子订单处理流程图为例,看看各个对象的作用。

图2-3 所示BPM 表示的是电子订单的处理过程。

从起点“客户提交订单”开始,“财务部门”将电子订单的说明提供给“销售部门”,“销售部门”记录订单信息后检查货物库存情况并通知“财务部门”检查客户信用卡信息。

“财务部门”从银行获取客户信用卡信息,如果信用卡余额不足则发送邮件通知客户其信用额度不足,否则告诉“财务部门”客可信。

“销售部门”检查货物库存情况后进行判断,如果货物库存不足则发送邮件通知客户其所需货物库存不足,无法提供货物,否则,发送邮件通知客户订单已经确认并将需要发送的货物清单提供给“库房”,由“库房”发送货物。

此BPM 描述了从起点“客户提交订单”到终点“订单完成”、“未确认金额”、“订单无效”经过的“财务部门”、“销售部门”、“库房”3 个部门所进行的业务处理流程图,此流程图还使用了Flow/Resource Flow、Process、Decision、Synchronization、Message Format 等对象2.2 CDM概念数据模型的使用2.2.1概念数据模型概述数据模型是现实世界中数据特征的抽象。

数据模型应该满足三个方面的要求:1)能够比较真实地模拟现实世界2)容易为人所理解3)便于计算机实现概念数据模型也称信息模型,它以实体-联系(Entity-RelationShip,简称E-R)理论为基础,并对这一理论进行了扩充。

它从用户的观点出发对信息进行建模,主要用于数据库的概念级设计。

通常人们先将现实世界抽象为概念世界,然后再将概念世界转为机器世界。

换句话说,就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relationship),它并不依赖于具体的计算机系统或某个DBMS系统,这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个DBMS所支持的数据模型,这样的模型就是物理数据模型,即PDM。

CDM是一组严格定义的模型元素的集合,这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等,其中包括了数据结构、数据操作和完整性约束三部分。

1)数据结构表达为实体和属性;2)数据操作表达为实体中的记录的插入、删除、修改、查询等操作;3)完整性约束表达为数据的自身完整性约束(如数据类型、检查、规则等)和数据间的参照完整性约束(如联系、继承联系等);2.2.2实体、属性及标识符的定义实体(Entity),也称为实例,对应现实世界中可区别于其他对象的“事件”或“事物”。

例如,学校中的每个学生,医院中的每个手术。

每个实体都有用来描述实体特征的一组性质,称之为属性,一个实体由若干个属性来描述。

如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。

实体集(Entity Set)是具体相同类型及相同性质实体的集合。

例如学校所有学生的集合可定义为“学生”实体集,“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。

实体类型(Entity Type)是实体集中每个实体所具有的共同性质的集合,例如“患者”实体类型为:患者{门诊号,姓名,性别,年龄,身份证号.............}。

实体是实体类型的一个实例,在含义明确的情况下,实体、实体类型通常互换使用。

实体类型中的每个实体包含唯一标识它的一个或一组属性,这些属性称为实体类型的标识符(Identifier),如“学号”是学生实体类型的标识符,“姓名”、“出生日期”、“信址”共同组成“公民”实体类型的标识符。

有些实体类型可以有几组属性充当标识符,选定其中一组属性作为实体类型的主标识符,其他的作为次标识符。

2.2.3实体、属性及标识符的表达2.3 新建概念数据模型2.3.1选择File-->New,弹出如图所示对话框,选择CDM模型(即概念数据模型)建立模型。

2.3.2完成概念数据模型的创建。

以下图示,对当前的工作空间进行简单介绍2.3.3选择新增的CDM模型,右击,在弹出的菜单中选择“Properties”属性项,弹出如图所示对话框。

在“General”标签里可以输入所建模型的名称、代码、描述、创建者、版本以及默认的图表等等信息。

在“Notes”标签里可以输入相关描述及说明信息。

当然再有更多的标签,可以点击 "More>>"按钮,这里就不再进行详细解释2.4 创建新实体2.4.1在CDM的图形窗口中,单击工具选项版上的Entity工具,再单击图形窗口的空白处,在单击的位置就出现一个实体符号。

点击Pointer工具或右击鼠标,释放Entitiy工具。

如图所示2.4.2双击刚创建的实体符号,打开下列图标窗口,在此窗口“General”标签中可以输入实体的名称、代码、描述等信息。

2.5 添加实体属性2.5.1在上述窗口的“Attribute”选项标签上可以添加属性,如下图所示。

注意:数据项中的“添加属性”和“重用已有数据项”这两项功能与模型中Data Item的Unique code 和Allow reuse选项有关。

P列表示该属性是否为主标识符;D列表示该属性是否在图形窗口中显示;M列表示该属性是否为强制的,即该列是否为空值。

如果一个实体属性为强制的,那么,这个属性在每条记录中都必须被赋值,不能为空。

2.5.2在上图所示窗口中,点击插入属性按钮,弹出属性对话框,如下图所示。

2.5.3定义属性的标准检查约束标准检查约束是一组确保属性有效的表达式。

在实体属性的特性窗口,打开如图所示的检查选项在这个选项卡可以定义属性的标准检查约束,窗口中每项的参数的含义,如下2.5.4定义属性的附加检查当Standard checks 或Rules 不能满足检查的要求时,可以在Additional Checks选项卡的Server子页上,通过SQL 语句中使用%MINMAX%、%LISTVAL%、%RULES%、%UPPER%、%LOWER%几个变量来定义Standard和Rule,如图所示2.6 标识符标识符是实体中一个或多个属性的集合,可用来唯一标识实体中的一个实例。
