(完整版)制作錾口榔头工作页
《制作鸭嘴榔头》教学设计及学习工作页
制作鸭嘴榔头教学设计XXX学校2014年10月目录一、任务描述3二、设计思路3三、教学内容分析3四、学习者特征分析3五、教学目标3六、教学重点、难点4七、教学策略选择与设计4八、本课题相关的安全、文明知识 4九、资源准备及教学环境4十、考评方法与考评材料5十一、学习任务教学组织流程 6十二、教学引导图7十三、内容结构7十四、鸭嘴榔头图纸7十五、教学流程9十六、教学过程11十七、教学反思16十八、评价反馈16附件1：工具与材料清单表17附件2：鸭嘴榔头结果反馈表17附件3：生产派工单18附件6：成果展示与工作反馈评价21学习工作页1 鸭嘴榔头的制作22第一部分：学习准备（前置作业）22一、职业道德部分22二、钳工工作场地设置有什么要求？安全文明操作有哪些规章制度？23三、机械设备安全知识有哪些？23第二部分：计划与实施（小组工作，老师巡回指导并监督）24学习工作页2 鸭嘴榔头的制作26学习任务描述：26学习目标：27生产派工单：271.根据图纸，制定鸭嘴榔头划线的工作计划332.制定检测鸭嘴榔头划线的工作流程：343.领取工具与材料，并填写工具清单344.安全保护34活动过程评价自评表70《制作鸭嘴榔头》教学设计（１）学生将完成的鸭嘴榔头提交教师评价，教师给予判分和总结性评价。
（２）评价工作过程中的总结分析和反思迁移能力。
（３）评价学生在汇报过程中的表现，评价其工作态度、沟通表达能力和应变能力。
十一、学习任务教学组织流程教学活动１：课前完成制作鸭嘴榔头工作页的前臵作业（1）教师课前检查学生的作业完成情况。
（2）组织各小组互相检查工作页完成情况，控制时间。
（3）打分并记录学生成绩，学习积极性，参与度。
教学活动2：接受制作鸭嘴榔头的生产任务（１）教师扮演车间主管，向各班组派“鸭嘴榔头的制作”的任务单。
（见附件3）（２）教师根据生产任务的要求，向学生讲解机械加工常用专业知识，并要求学生运用金工工具进行加工零件。
模块1錾口榔头制作PPT准备.pptx
将 木 柄 前 端 削 成 宽 钢锯、木工刀、木 9mm,、长 18mm 长腰 工锉 型，四周放余量
0.5~1mm
将木柄敲入榔头孔内，按图加工子钢锯、锉刀、手锤、平錾
将楔子敲入榔头木柄中 手锤、窄錾
间
3
粗、中平锉刀、钢 直尺、刀口角尺、 游标卡尺
划针、划针盘（高 度游标尺）、划规、 钢直尺、样冲、手 锤
锉削四个圆弧。圆弧半 径符合图纸要求，锉削 四边斜角平面达图要 求，锉削 1×45°倒角
圆锉刀、粗、中、 细平锉刀
锯切两斜面。要求锯痕 钢锯、钢直尺、直
平整
角尺
锉削大平面、两 R10 圆 平、半圆、圆锉刀、
錾口榔头
1
一 寸 光 阴 不 可轻
制作序号 1．备料 2．划线 3．錾削 4．锯切
5．锉削
6．划线 7．锉削 8．锯切 9．锉削 10．钻孔 11．锉削
加工简图
1 錾口榔头制作步骤
加工内容 锯切φ32、长 103 mm 的 45 钢棒料
工具、量具、设备 钢锯、钢尺
在φ32 圆柱两端面上 划针盘（高度游标 划 22×22 加工界线及 尺）、V 型铁、直角 中心线，打上样冲眼 尺、样冲、手锤
弧、R1.5 圆弧与平面平 钢直尺、直角尺、
整连接、
半径规
用φ9mm 麻花钻钻两 φ9mm 麻花钻、钻
通孔
床
按图锉削两内平面，将 圆锉刀、小平锉刀
R4.5 两圆弧接平
2
12．热处理 13．加工木柄
14．安装木柄 15．加工楔子 16．安装楔子 17．检验
一 寸 光 阴 不 可轻
两 头 锤 击 部 分 硬 度 为 硬度计检验硬度 45~52，心部不淬火
一 寸 光 阴 不 可轻
1錾口榔头的制作
3
钳工强化技能实训教学
教法进程
实训教学内容
任务三： 加工步骤
实物演示
给出毛坯讨论如何加工燕尾弧样板副的工艺过程？（让同学们到讲台分 析讲解）
答：根据同学们的讲解总结分析，一步一步给同学讲解加工燕尾镶配的 工艺过程！
师生互动 提问： 加工步骤 事项有哪
三、加工步骤 1.将圆钢放臵在“V”型铁上，以高度游标卡尺测量出其最高点，然后下
5．如果前三个锯削面无加工缺陷，则可以先锉削基准面 1。首先用大板锉 对第一面进行粗锉，，再用小板锉进行精锉，使其平面度达到 0.03mm。基准 面的锉削加工量尽可能少，但形位精度要尽可能高。
然后粗、精锉第 2 面，保证该面平面度达到 0.03mm，和第 1 面垂直，垂 直度达到 0.03mm。
用大板锉粗锉第 3 面，控制该面和第一面垂直，垂直度达到 0.03mm，和 第二面相互平行，平行度达到 0.05mm，控制尺寸精度在 20±0.05mm(用大板 锉粗锉时，留下 0.1—0.2mm，改用小板锉进行精锉)。
4
钳工强化技能实训教学
教法进程
实训教学内容
讲解演示
3.完成第 1 面的锯削后，将第 1 面放置在划线平板上，将高度游卡尺调至 21mm，对第 2 面进行划线并锯削；完成第 2 面锯削后，将工件放置在“V” 型铁上，结合刀口直角尺和高度游标卡尺对第 3 面进行划线（高度调整方法 同第一面），保证第 3 面与第 1、2 面基本垂直，最后进行锯削，如下图 1-3 示。（均以线外起锯）
6
钳工强化技能实训教学
教法进程
分析讲解
实训教学内容 6．按照图纸尺寸要求进行划线，如下图 1-6 示。
实物演示
注意事项
图 1-6 由于端面未加工，所以所有的长度尺寸必须加 0.5mm 的加工余量。
钳工实训项目一 錾口榔头
钳工项目一錾口榔头一、用途、作用錾口榔头是钳工必不可少的工具，也是日常生活常用的工具，同时也可以用于铆接和钣金加工等常用的工具。
二、内容、要求分析图样，了解錾口榔头的材料和使用性能要求，分析錾口榔头加工工艺要求和加工方法。
三、设备、工具、量具1、设备：台式钻床，型号ST-16J,规格φ16mm，功率0.55KW。
2、工具：锯弓、锉刀、规划、钻头Φ10mm(刀具)。
3、量具：高度游标卡尺、游标卡尺、直角尺、钢板尺。
四、加工工艺1、下料：45#钢，圆钢Φ30×115mm。
2、划线：用高度尺划出20×20×115的长方形，用锯弓按线锯掉，然后用锉刀锉直、锉平，用直角尺测量准确。
３、锉方：锉端面修平20±0.05×20±0.054、锉斜线和R8、R125、Φ10钻头钻孔，然后用，锉长孔20±0.2，再锉R2和倒角2×45°。
钳工项目二五角星镶配一、目的熟练掌握划线、钻孔、锯、锉、钳工的基本功，能按图纸的技术要求完成件1和件2的镶配，保证配合间隙。
二、内容要求1、各锉削面的平面度为0.02mm，与基准面的垂直度为0.02mm。
2、件1和件2的配合间隙为0.01-0.05mm；3.5孔均布公差为0.04。
三、设备、工具、量具1、设备：台式钻床，型号ST—16J，规格16茂密、，0.55KW;2、工具：锯弓、锉刀、规程、样冲、钻头Φ7.8、Φ4，铰刀Φ8（刀具）；3、量具：钢板尺、直角尺、游标卡尺、千分尺、粗糙度样板。
4、其它：砂纸、油石、研磨剂。
四、加工工艺镶配件内五角加工工艺：1、下料：材料45#,尺寸105mm×105mm×12mm2、划线3、铣、锉方：先铣板四边铣成接近100±0.02，再锉100±0.02×100±0.02和10mm上下面4、划线打样冲：划规线划出圆分成五等份，划出五角星，打出样冲眼10个5、钻孔5-Φ4五角工艺孔、钻5-Φ7.85底孔，倒角1×45°，绞孔5-Φ8；适当位置钻锯条下锯孔Φ12，锯掉五角星，用锉刀精锉五角星，在配合面留配合加工余量0.2mm。

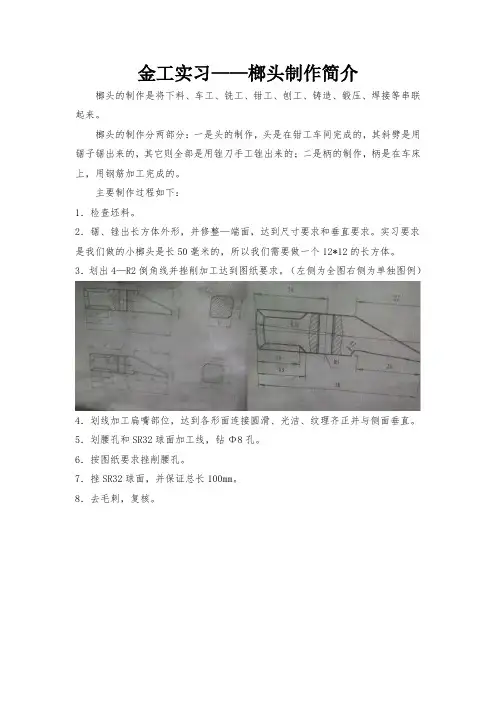

金工实习——榔头制作简介
金工实习——榔头制作简介
榔头的制作是将下料、车工、铣工、钳工、刨工、铸造、锻压、焊接等串联起来。
榔头的制作分两部分：一是头的制作，头是在钳工车间完成的，其斜劈是用锯子锯出来的，其它则全部是用锉刀手工锉出来的；二是柄的制作，柄是在车床上，用钢筋加工完成的。
主要制作过程如下：
1．检查坯料。
2．锯、锉出长方体外形，并修整—端面，达到尺寸要求和垂直要求。
实习要求是我们做的小榔头是长50毫米的，所以我们需要做一个12*12的长方体。
3．划出4—R2倒角线并挫削加工达到图纸要求。
（左侧为全图右侧为单独图例）
4．划线加工扁嘴部位，达到各形面连接圆滑、光洁、纹理齐正并与侧面垂直。
5．划腰孔和SR32球面加工线，钻Φ8孔。
6．按图纸要求挫削腰孔。
7．挫SR32球面，并保证总长100mm。
8．去毛刺，复核。
錾口榔头图纸及制作过程
錾口榔头手工制作主要锻炼钳工识图、下毛坯料、划线、锯削、锉削、量具的使用、钻床的使用、钻孔、攻丝、套丝、手柄材料校正等基本操作,是对钳工手工基本操作的综合练习，对提高钳工基本功有很大的帮助。
一、图纸的熟悉及分析（如图1-2所示）熟悉图纸是工作的第一步，只有看懂图纸，了解图形，明确要求，才能根据具体的要求制定加工步骤和加工工艺，以确保加工出来的工件达到图纸的要求。
图1-2本工件是一个錾口榔头工具加工，要求榔头四边都相互垂直，垂直度达到0.03mm ；平面连接光滑；2x45°倒角尺寸准确；其它尺寸精度见图纸。
二、毛坯测量对毛坯去毛刺，用钢直尺测量尺寸，确保尺寸达到φ30 x 92mm ，保证达到工件的加工要求。
三、加工步骤1、将圆钢放置在V型铁上，以高度游标卡尺测量出其最高点，然后下降5mm划线，四周均划线，如图1-2所示。
图1-22沿所划线条（线外，及虚线处）进行锯削3、完成第一面的锯削和锉削后，将第一面放置在划线平板上，用高度游标卡尺对第二面进行划线并锯削，完成第二面锯削后，将工件放置在V型铁上，结合直角尺和高度游标卡尺对第三面进行划线（方法同第一面），保证第三面与第一、二面基本垂直，最后进行锯削和锉削，如图1-3所示。
图1-34、利用第三面做基准面，放置在划线平板上进行划线，划出第四面加工线，并对第四面进行加工，如图1-4所示。
图1-45、加工方头端面并保证该端面和1、2、3、4端面相互垂直，然后按照图纸尺寸要求进行划线，如下图1-6所示。
图1-6由于端面未完全加工，所以总长尺寸必须留有0.3-0.5mm的加工余量。
对舌头部分进行加工，用8寸半圆锉对R12圆弧进行加工，以半径规检测（也可用钢直尺头部圆弧），然后用平板锉对斜面进行粗、精锉加工，最后用推锉进行平面和圆弧的连接。
6、锉削端面方头端面必须与方头四面保持垂直，中间可以略微凸起；锉削斜面端部，保证舌端平整光滑，与1、2、3、面垂直，并控制总长在90mm 。
錾口榔头图纸及制作过程
錾口榔头手工制作主要锻炼钳工识图、下毛坯料、划线、锯 削、锉削、量具的使用、钻床的使用、钻孔、攻丝、套丝、手柄 材料校正等基本操作，是对钳工手工基本操作的综合练习，对提 高钳工基本功有很大的帮助。
一、图纸的熟悉及分析（如图1-2所示）熟悉图纸是工作的第一步，只有看懂图纸，了解图形，明确要求, 才能根据具体的要求制定加工步骤和加工工艺，以确保加工出来 的工件达到图纸的要求。
本工件是一个錾口榔头工具加工，要求榔头四边都相互垂直，垂 直度达到0.03mm ;平面连接光滑；2x45。
倒角尺寸准确；其它 尺寸精度见图纸。
、毛坯测量 对毛坯去毛刺，用钢直尺测量尺寸，确保尺寸达到© 30 x 92mm ， 保证达到工件的加工要求。
、加工步骤1、将圆钢放置在V 型铁上，以咼度游标卡尺测量出其最咼点, 然后下降5mm 划线，四周均划线，如图1-2所示。
图1-22沿所划线条（线外，及虚线处）进行锯削3、完成第一面的锯削和锉削后，将第一面放置在划线平板上，用高度游标卡尺对第二面进行划线并锯削，完成第二面锯削后， 将工件放置在V 型铁上，结合直角尺和高度游标卡尺对第三面进行划线（方法同第一面），保证第三面与第一、二面基本垂直， 最后进行锯削和锉削，如图1-3所示。
4、利用第三面做基准面，放置在划线平板上进行划线，划出第 四面加工线，并对第四面进行加工，如图 1-4所示。
图1-45、加工方头端面并保证该端面和 1、2、3、4端面相互垂直，然后按照图纸尺寸要求进行划线，如下图 1-6所示。
图1-6由于端面未完全加工，所以总长尺寸必须留有 0.3-0.5mm 的加工余量。
对舌头部分进行加工，用8寸半圆锉对R12圆弧进行加工， 以半径规检测（也可用钢直尺头部圆弧），然后用平板锉对斜面 进行粗、精锉加工，最后用推锉进行平面和圆弧的连接。
&锉削端面方头端面必须与方头四面保持垂直，中间可以略微凸起；锉削斜面端部，保证舌端平整光滑，与 1、2、3、面垂直，并控制总长 在 90mm 。
錾口榔头制作工艺
制作錾口锤子一、工作图样图7—44 錾口锤子二、读图图7—44中，右上方是断面图，断面图下边是斜视图。
三、工作准备1、备料45（φ30×115）2、主要工量具请同学们自己编写，交老师审阅后使用。
四、工作步骤1．检查来料尺寸。
2．按图样要求锉准20×20mm长方体。
3．以长面为基准锉一端面，达到基本垂直，表面粗糙度R。
≤3.2μm。
4．以一长面及端面为基准，用錾口榔头样板划出形体加工线(两面同时划出)，并按图样尺寸划出4—3.5×45°倒角加工线。
5．锉4—3.5×45°倒角达到要求。
方法：先用圆锉粗锉出R3.5圆弧，然后分别用粗、细板锉粗、细锉倒角，再用圆锉细加工R3.5圆弧，最后用推锉法修整，并用砂布打光。
6．按图划出腰孔加工线及钻孔检查线，并用φ9.7mm钻头钻孔。
7．用圆锉锉通两孔，然后按图样要求锉好腰孔。
8．按划线在R12处钻φ5孔，后用手锯按加工线锯去多余部分(放锉削余量)。
9．用半圆锉按线粗锉R12内圆弧面，用板锉粗锉斜面与R8圆弧面至划线线条。
后用细板锉细锉斜面，用半圆锉细锉R12内圆弧面，再用细板锉细锉R8外圆弧面。
最后用细板锉及半圆锉作推锉修整，达到各形面连接圆滑，光洁、纹理齐正。
10．锉R2.5圆头，并保证工件总长112mm。
11．八角端部棱边倒角3.5× 45°。
12．用砂布将各加工面全部打光，交件待验。
13．待工件检验后，再将腰孔各面倒出1mm弧形喇叭口，20mm端面锉成略呈凸弧形面，然后将工件两端热处理淬硬。
特别提示：1．用φ9.7钻头钻孔时，要求钻孔位置正确，钻孔孔径没有明显扩大，以免造成加工余量不足，影响腰孔的正确加工。
2．锉削腰孔时，应先锉两侧平面，后锉两端圆弧面。
在锉平面时要注意控制好锉刀的横向移动，防止锉坏两端孔面。
3．加工四角R3.5内圆弧时，横向锉要锉准锉光，然后推光就容易，且圆弧尖角处也不易坍角。
