汽车类专业知识计算应用练习题
汽车运用工程试题及答案
汽车运用工程试题及答案一、单项选择题（每题2分，共20分）1. 汽车运用工程主要研究的是（）。
A. 汽车设计B. 汽车制造C. 汽车维修D. 汽车使用和维修答案：D2. 汽车运用工程中，以下哪项不是汽车性能的主要指标？（）。
A. 动力性B. 经济性C. 安全性D. 舒适性答案：D3. 汽车发动机的压缩比越大，其（）。
A. 功率越小B. 扭矩越大C. 功率越大D. 扭矩越小答案：C4. 汽车的制动距离与以下哪个因素无关？（）。
A. 制动器类型B. 路面状况C. 车辆载重D. 车辆颜色答案：D5. 汽车的燃油经济性通常用（）来衡量。
A. 马力B. 扭矩C. 百公里油耗D. 最高速度答案：C6. 汽车的排放标准中，国V标准指的是（）。
A. 国家第五阶段机动车污染物排放标准B. 国家第四阶段机动车污染物排放标准C. 国家第三阶段机动车污染物排放标准D. 国家第二阶段机动车污染物排放标准答案：A7. 汽车的ABS系统的主要作用是（）。
A. 提高车辆的加速性能B. 提高车辆的操控稳定性C. 减少车辆的油耗D. 减少车辆的噪音答案：B8. 汽车的四轮定位中，以下哪项参数不正确？（）。
A. 前束B. 后束C. 主销后倾D. 主销前倾答案：B9. 汽车的轮胎气压过高或过低都会影响（）。
A. 舒适性B. 经济性C. 安全性D. 动力性答案：C10. 汽车的保养周期通常与（）有关。
A. 车辆品牌B. 车辆使用环境C. 车辆行驶里程D. 车辆颜色答案：C二、多项选择题（每题3分，共15分）11. 汽车运用工程中，以下哪些因素会影响汽车的动力性？（）。
A. 发动机排量B. 变速器类型C. 车辆重量D. 轮胎气压答案：ABC12. 汽车的安全性包括哪些方面？（）。
A. 主动安全B. 被动安全C. 环境安全D. 经济安全答案：ABC13. 汽车的排放污染物主要包括哪些？（）。
A. 一氧化碳B. 碳氢化合物C. 氮氧化物D. 颗粒物答案：ABCD14. 汽车的制动系统主要包括哪些部件？（）。

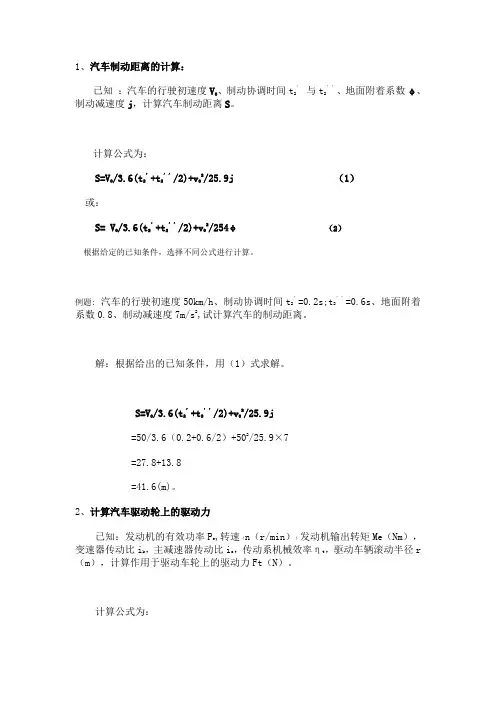

(完整版)汽车驾驶员技师考试计算题
1、汽车制动距离的计算：已知：汽车的行驶初速度V0、制动协调时间t2’与t2’’、地面附着系数φ、制动减速度j，计算汽车制动距离S。
计算公式为：S=V0/3.6(t2’+t2’’/2)+v2/25.9j （1）或：S= V0/3.6(t2’+t2’’/2)+v2/254φ （2）根据给定的已知条件，选择不同公式进行计算。
例题:汽车的行驶初速度50km/h、制动协调时间t2’=0.2s;t2’’=0.6s、地面附着系数0.8、制动减速度7m/s2,试计算汽车的制动距离。
解：根据给出的已知条件，用（1）式求解。
S=V0/3.6(t2’+t2’’/2)+v2/25.9j=50/3.6（0.2+0.6/2）+502/25.9×7=27.8+13.8=41.6(m)。
2、计算汽车驱动轮上的驱动力已知：发动机的有效功率Pe ,转速（n（r/min））发动机输出转矩Me（Nm），变速器传动比ik ，主减速器传动比io，传动系机械效率ηt，驱动车辆滚动半径r（m），计算作用于驱动车轮上的驱动力Ft（N）。
计算公式为：Me=9550Pe/nFt= Me×ik ×io×ηt÷r (N)例题：已知：发动机有效功率为18.4Kw（5000r/min），变速器传动比为一档i1＝5.64; 二档i2＝3.835;三档i3＝2.857;四档i4＝1;，主减速器传动比为5.8，传动系机械效率为96%，驱动车轮的滚动半径为0.3m。
试求作用于驱动车轮上的最大驱动力。
解：已知Me=9550×18.4/5000＝35 Nm一档时驱动力最大，取i1=5.64，i o =5.8，ηt=96%，r=0.3，将上述数据代人下面式中：Ft= Me×i1×io×ηt÷r并进行计算：Ft=35×5.64×5.8×96%÷0.3=3053.12（N）答：作用于驱动车轮的最大驱动力为3053.12（N）。
汽车专业知识考试题
汽车专业知识考试题一、选择题1. 汽车发动机的工作原理是基于哪种循环？A. 奥托循环B. 迪塞尔循环C. 阿特金森循环D. 布鲁诺循环2. 下列哪种材料不属于汽车制动器常用材料？A. 铸铁B. 陶瓷C. 石棉D. 橡胶3. 汽车悬挂系统的主要作用是什么？A. 吸收路面不平带来的冲击B. 提高车辆的行驶稳定性C. 传递驱动力和制动力D. 以上都是4. 下列哪种类型的变速器可以提供无级变速？A. 手动变速器（MT）B. 自动变速器（AT）C. 无级变速器（CVT）D. 双离合变速器（DCT）5. 汽车的主动安全系统包括以下哪些功能？A. 防抱死制动系统（ABS）B. 电子稳定程序（ESP）C. 牵引力控制系统（TCS）D. 所有上述功能二、填空题1. 汽车的_________系统负责将发动机产生的动力传递给驱动轮，是汽车行驶的核心部分。
2. 在汽车维修中，通常使用_________来检测发动机的压缩压力，以判断发动机的工作状态。
3. 汽车的_________系统通过调节进入发动机的空气和燃油的比例，来控制发动机的性能和排放。
4. 为了减少汽车尾气排放对环境的影响，现代汽车普遍配备了_________系统。
5. 当汽车在湿滑路面行驶时，_________系统可以有效地防止车轮打滑，提高行驶安全性。
三、判断题1. 汽车的转向系统是通过方向盘直接控制车轮的转向角度来实现的。
（对/错）2. 汽车的轮胎胎压过低不仅会增加燃油消耗，还会影响行车安全。
（对/错）3. 汽车的防抱死制动系统（ABS）可以在紧急制动时防止车轮抱死，提高车辆的操控性。
（对/错）4. 汽车的发动机排量越大，其动力输出就一定越高。
（对/错）5. 汽车的电子稳定程序（ESP）可以在车辆失控时自动介入，帮助驾驶员恢复车辆控制。
（对/错）四、简答题1. 请简述汽车发动机的工作原理及其主要组成部分。
2. 描述汽车制动系统的工作原理，并说明其对行车安全的重要性。
《汽车运用工程》计算复习题
《汽车运用工程》计算复习题第二章 汽车动力性1、某汽车总质量m=4500kg ，C D =0.75，A=4.5m 2，旋转质量换算系数221gi δδδ+=(δ1=0.030,δ2=0.036),坡角α=4°，f=0.010,传动系机械效率ηT =0.85, 传动系速比1.3=g i ,4.20=i ，轮胎半径m r 36.0=，加速度dt du=0.3m/s 2,u a =30km/h,求此时克服道路阻力所需发动机输出功率。
（g=10m/s 2）提示：)3600761403600sin 3600cos (13tu a aD a a t e d d mu Au C Gu Gfu p δααη+++=2、某发动机前置轿车的轴距L=3m,质心高度hg=0.5m,汽车的总质量为m=1500kg,静止不动时前轴负荷为汽车总重的65％，后轴负荷为汽车总重的35％，如果汽车以du/dt=4m/s 2的加速度加速,试计算汽车前后轴动载荷。
提示：静态法向反力： 210z l F GL= 120z l F GL= N 惯性力引起的法向反力：1z d h dvF mL dt=- 21z d z d F F =- 前轴的动载荷：F f =F z1d +F z10 后轴的动载荷：F r =F z2d +F z103、已知车速Va ＝25km/h ，道路坡度i ＝0.15，汽车总重Ga ＝40000N ，车轮动力半径d r =0.36m ，传动效率t η＝0.8，滚动阻力系数f ＝0.015，空气阻力系数D C ＝0.7，汽车迎风面积A ＝4m 2汽油机0i i g ＝18。
求发动机的输出扭矩Me 。
提示：2cos sin 21.15e t g a D dM i i dv C Av mgf mg m r dtηααδ=+++4、已知某车总质量8050M kg =。
m l 4=(轴距)，质心离前轴的距离为1 3.02l m =，至后轴距离为20.98l m =，质心高度h g =1.2m ，在纵坡度为o15=α时，求在良好路面上等速下坡时，试确定汽车的前、后轴荷。
汽车专业数学考试题及答案
汽车专业数学考试题及答案一、选择题（每题3分，共30分）1. 下列哪个选项是汽车发动机的工作原理？A. 内燃机B. 外燃机C. 电动机D. 蒸汽机答案：A2. 汽车的传动比是指：A. 变速器齿轮的齿数比B. 发动机转速与车轮转速的比值C. 车轮直径与发动机飞轮直径的比值D. 变速器齿轮的直径比答案：B3. 汽车的制动距离与以下哪个因素无关？A. 车速B. 制动器类型C. 路面摩擦系数D. 驾驶员反应时间答案：D4. 汽车的燃油经济性通常用以下哪个单位表示？A. 升/千米B. 升/小时C. 千米/升D. 升/英里答案：C5. 汽车的扭矩是指：A. 发动机输出的功率B. 发动机输出的力矩C. 发动机输出的转速D. 发动机输出的负荷答案：B6. 汽车的悬挂系统的主要作用是：A. 提高车辆的稳定性B. 提高车辆的舒适性C. 提高车辆的燃油经济性D. 提高车辆的制动性能答案：B7. 下列哪个不是汽车的主动安全系统？A. ABSB. EBDC. ESPD. 座椅加热答案：D8. 汽车的排放标准通常由哪个机构制定？A. 汽车制造商B. 环保部门C. 交通管理部门D. 保险公司答案：B9. 汽车的燃油喷射系统的作用是：A. 提高燃油的燃烧效率B. 降低燃油的消耗C. 提高发动机的功率D. 降低发动机的噪音答案：A10. 汽车的四轮驱动系统的主要优点是：A. 提高车辆的燃油经济性B. 提高车辆的操控性C. 提高车辆的舒适性D. 提高车辆的载重能力答案：B二、填空题（每题2分，共20分）1. 汽车的_________系统可以提高车辆在湿滑路面上的稳定性。
答案：防滑2. 汽车的_________系统可以提高车辆的燃油经济性。
答案：节能3. 汽车的_________系统可以提高车辆的制动性能。
答案：制动4. 汽车的_________系统可以提高车辆的舒适性。
答案：悬挂5. 汽车的_________系统可以提高车辆的操控性。
汽车运用基础试题
汽车运用基础试题standalone； self-contained； independent； self-governed；autocephalous； indie； absolute； unattached； substantive一．判断题(每题2分共10分)1.汽车送修时，一般应具备行驶功能，装备齐全。
（√）2.我国现行汽车维修制度的原则是“视情修理”。
（√）3.单独的NO3只有在含量较高时，才会对人体产生影响。
（×）4.汽车排放过程中含金属成分的颗粒物主要来自燃料中的抗爆剂、润滑脂添加剂以及运动产生的磨削。
(√)5.汽车运输成本费用包含变动费用和固定费用两项。
(×)6.汽车运输效果统计指标包含安全、舒适、经济、便利和迅速等。
（×）7.警告标志采用圆形或倒三角形、白底、红圈、红杠黑图案。
（×）8.指示标志采用圆形或正方形、篮字、白字、白图案。
（√）9.汽车轮胎不正常损坏形式有台面磨损、胎侧受伤。
（√）10.轮胎负荷指数是指在轮胎最高速度、最大充气压力等规定条件下负荷能力参数。
（√）二.名词解释（每题2分共10分）1.汽车工作能力：汽车按技术文件规定的使用性能指标执行规定功能的能力。
2.汽车技术状况：测定的定量表征某一时刻起车外观和性能的参数值总合。
3.致命故障：导致汽车或总成重大损失的故障。
4.严重故障：汽车在运行中无法排出的故障。
5.汽车诊断参数：供诊断用的表征系统或元件构造特性的质量变量。
6.汽车结构参数：供振断用的表征汽车零部件技术状况的参数。
三．填空题（每空1分共10分）1.汽车可靠性指标有（大修间隔里程）（可靠度）（故障率）。
2.汽车通过性的几何参数有（最小离地间隙）（接近角与离去角）（纵向通过半径）（最小转弯半径）（转弯通道圆）。
3.汽车行驶方程式说明了汽车的（结构参数与使用参数）的内在联系，概括了汽车直线行驶时，（驱动力与行驶阻力）之间的数量关系，是研究汽车动力性的基本依据。
汽车专业知识考试题库
汽车专业知识考试题库1. 什么是汽车发动机的排量？请简要解释其含义和计算方法。
汽车发动机的排量，又称为汽缸容积，是指发动机所有汽缸的总容积。
它反映了发动机每次工作循环中，可容纳并燃烧的混合气体的数量大小。
计算方法如下：排量 = 汽缸数 ×单缸工作容积其中，单缸工作容积可以通过下述公式计算：单缸工作容积= π/4 × 汽缸直径² ×汽缸行程2. 请简要说明汽车电池的作用，并列举其主要特点。
汽车电池是汽车的重要组成部分，主要起到以下作用：- 启动发动机：提供启动电流，使发动机能够正常启动。
- 储存能量：为汽车提供电能，驱动车辆的各种电器设备，如车灯、音响等。
- 平衡电力系统：在发电机供电不足或过载时，电池能够平衡电力系统，并为电器设备提供稳定的电流。
主要特点包括：- 电压稳定：汽车电池通常工作电压为12V，能够提供稳定的电流输出。
- 高容量：汽车电池能够储存较大的电能，以满足汽车电器设备的需求。
- 快速充放电：汽车电池具有较高的充放电效率，能够快速充电和释放电能。
- 适应环境：汽车电池能够在广泛的温度范围内正常工作，适应不同的气候条件。
3. 请列举几种常见的汽车制动系统，并简要介绍其工作原理。
常见的汽车制动系统包括：- 驻车制动系统：通过保持车辆的静止来防止车辆滑动或滚动。
通常使用机械手刹或电子手刹实现。
- 刹车系统：工作原理是通过施加压力，使刹车片与刹车盘或刹车鼓紧密接触，从而减速或停止车辆。
刹车系统又分为以下几种：- 随动制动系统：通过操纵刹车踏板，使刹车片与刹车盘接触，并使用液压力将制动力传递到所有车轮，以减速或停止车辆。
- ABS制动系统：利用传感器感知车轮的转速，通过控制单个车轮的刹车压力，防止车轮抱死，提高制动效果和操控性能。
- EPS制动系统：使用电动助力装置辅助刹车系统工作，提供更舒适和精确的刹车控制。
4. 请简要概述汽车空调系统的工作原理，并说明其主要组成部分。
《2019年春季高考汽车类专业知识第二次模拟考试识》试题(1)
青岛市2019年春季高考第二次模拟考试汽车类专业知识试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
满分200分，考试时间120分钟。
考试结束后，将本试卷和答题卡一并交回。
第Ⅰ卷（选择题，共100分）一、单项选择题（本大题共50个小题，每小题2分，共100分。
在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项选出）1.已知点A(20，15，30)与点B(20，19，25)，则直线AB为（）侧平线 B.水平线 C.铅垂线 D.侧垂线2.已知主视图和俯视图，其正确的左视图是（）3.在汽车下部，变速器通过万向联轴器带动后轮差速器的轴，是（）A.心轴B.转轴C.传动轴D.曲轴4.用以固定两零件的相对位置，并可传递不大的横向力或转矩的螺纹连接类型是( )A.螺栓连接B.双头螺柱连接C.螺钉连接D.紧定螺钉连接5.若齿轮齿面硬度不高，当低速重载或频繁起动时，在摩擦力作用下会引起齿轮的失效形式是（）A. 疲劳点蚀B.轮齿折断C.齿面磨损D.塑性变形6.图中（）所示的蜗杆蜗轮转向关系或螺旋方向有错误（蜗杆均为主动件）7.滚动轴承的接触式密封是（）A.毡圈密封B.油沟式密封C.迷宫式密封D.甩油密封8.不属于气源净化装置的是（）A.后冷却器B.油雾器C.空气过滤器D.除油器9.钠基润滑脂的特点是（）A.耐水性较好，但不耐热B.耐热性好，但不耐水C.既耐水又耐热D.流动性好，内摩擦系数小10.能使单出杆液压缸实现双向锁紧及泵卸荷的三位阀中位机能是（）A.O型B.H型C.M型D.P型11.对低碳钢或低碳合金钢，为提高硬度，改善切削加工性，对其进行（）处理A．球化退火 B．正火 C．淬火 D．回火12.有一铰链四杆机构ABCD，已知AB=30，BC=50，CD=55，AD=60，若使其有急回运动特性，则机构的从动件应为（）A．AB杆 B．BC杆 C．CD杆 D．AD杆13.在同一轴上不同轴段的键槽应布置在同一母线上，目的是（）A．便于一次装夹后完成加工 B．便于轴上零件的装拆C．便于轴上零件的轴向定位 D．便于轴上零件的周向定位14.用于毛坯或不规则工件支承的是（）A.V型铁B.千斤顶C.方箱D.划线盘15.以下说法错误的是（）A．唇形密封圈的唇口应对着轴承安装的方向B．缝隙沟槽密封为了提高密封效果常在轴承盖孔内制有几个环形槽，并充满润滑脂C．将密封圈装入机座内时，只允许用锤子轻轻均匀敲打，不能用压力机压入D．转速越高，曲路密封效果越好16.如图所示，已知每个电源的电动势均为E，电源内阻不计，每个电阻均为R，则电压表的读数为（）A.0B.EC.2ED.4E17.在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A.灯亮，电铃响B.灯亮，电铃不响C.灯不亮，电铃不响D.灯不亮，电铃响18.三相异步电动机的定子铁心及转子铁心均采用硅钢片的原因是（）A.减小铁心中的能量损耗B.允许电流流过C.价格低D.制造方便19.在单相桥式整流电容滤波电路中，若有一只整流管接反，则（）A.变为半波整流B.并接在整流输出两端的电容C将过压击穿C.输出电压约为2UDD.整流管将因电流过大而烧坏20.如下图所示，能实现Y＝A逻辑功能的逻辑图是（）21.不属于连杆斜切口定位方式的是（）A.止口定位B.套筒定位C.锯齿定位D.销钉定位22.直列式发动机的全支承曲轴的主轴颈数等于（）A.气缸数B.气缸数的一半C.气缸数的一半加1D.气缸数加123.本田发动机VTEC可变配气定时机构中，与高速凸轮相对应的摇臂是（）A.中间摇臂B.主摇臂C.次摇臂D.下摇臂24.不能用作曲轴位置传感器的是（）A.光电传感器B.霍尔传感器C.电磁感应传感器D.热敏电阻传感器25.车用汽油发动机在大负荷和全负荷稳定工况时，对可燃混合气过量空气系数α的要求是（）A.α=0.45～0.55B.α=0.85～ 0.95C.α=1.05～1.15D.α=1.35～1.4526.硅油式风扇离合器的感温元件是（）A.硅油B.电子开关C.离合器壳体D.盘状双金属片27.气缸燃烧室容积是指（）的容积A.活塞运行到下止点活塞上方B.活塞运行到上止点活塞上方C.活塞上、下止点之间D.进气门从开到关所进空气28.小循环中流经节温器的冷却水将流向（）A.散热器B.气缸体C.水泵D.补偿水桶29. 配气机构中摇臂轴衬套采用的润滑方式是（）润滑A.压力B.飞溅C.定期D.综合30.下列关于柴油机燃料供给系统的说法错误的是（）A.电子控制共轨系统是柴油机供给系统的一种类型B.柴油机的混合气是在燃烧室内形成的C.柴油机通过调节喷油量来满足不同工况的需求D.柴油机的喷油压力比汽油机小31.下列关于热线式空气流量计的叙述，正确的是（）A.适用于D型电控燃油喷射系统，为体积流量型B.适用于D型电控燃油喷射系统，为质量流量型C.适用于L型电控燃油喷射系统，为体积流量型D.适用于L型电控燃油喷射系统，为质量流量型32.球笼式万向节每次传动时有（）个钢球传力A.6B.5C.3D.233.进气管长度（）时，压力波波长越（），可使发动机中低速区功率增大A.长，大B.长，小C.短，长D.短，小34.汽车机械式转向系统的三大组成部分是（）A.转向盘、转向器、转向传动机构B.转向操纵机构、转向器、转向传动机构C.转向盘、转向柱、转向器D.转向操纵机构、转向柱、转向传动机构35.汽车悬架一般由（）、导向机构、减振器组成A.车轮B.轮胎C.弹性元件D.车架36.所列四个字母中哪个在自动变速器上表示行驶档（）A.PB.DC.RD.N37.离合器踏板的自由行程过小将导致离合器（）A.发抖B.分离不彻底C.打滑D.操纵沉重38.三轴式变速器挂倒挡时，第二轴的旋转方向（）A.与发动机曲轴的旋转方向相同B.与发动机曲轴的旋转方向相反C.与第一轴的旋转方向相同D.以上都不对39.驱动防滑控制装置(A S R)的基本功能是（）A.缩短制动距离 B起步或转弯时避免驱动车轮打滑C紧急制动时防止驱动车轮打滑 D以上答案都是40.车轮前束是为了调整（）所带来的不良后果而设置的A.主销后倾角B.主销内倾角C.车轮外倾角D.车轮内倾角41.真空增压器在维持制动时，真空阀和大气阀的开闭情况是（）A大气阀开真空阀关 B双阀都关闭 C大气阀关真空阀开 D双阀都开启42.轮胎规格185/60 R 13 80 H中的185代表（）A轮胎名义断面高度 B轮胎名义断面宽度 C 轮辋名义直径 D轮辋名义宽度43.普通行星齿轮差速器的汽车,当一个驱动轮陷入泥坑时,汽车难于驶出的原因是（）A该轮无扭矩B好路面上的车轮得到与该轮相同的小扭矩C此时两车轮转向相反D差速器不工作44.燃油表一般采用（）式的传感器A.双金属B.热敏电阻C.可变电阻D.磁感应45.十一管、九管发电机的共同点是（）A.都有三只小功率励磁二极管B.都有两只中性点二极管C.都是整体式发电机D.前面三项都对46.前照灯的近光灯灯丝在反射镜的（）A.焦点上方B.焦点上C.焦点下方D.没有要求47.点火提前角应该随着发动机的工况的变化而改变，甲认为，点火提前角应随着发动机的转速的提高而减小，乙认为，点火提前角应随着发动机的负荷增大而增大，你认为（）A.甲对B.乙对C.甲乙都对D.甲乙都不对48.高速、高压缩比、大功率的发动机应选用（）火花塞A.冷型B.热型C.中型D.都行49.下面不是安全气囊系统组成部分的是（）A.碰撞传感器B.电子控制单元C.气体发生器和气囊D.钢板弹簧50.汽车空调系统的低压开关一般安装在（）A.低压管路中B.压缩机上C.储液干燥器上D.蒸发器上第Ⅱ卷（非选择题，共100分）二、简答作图题 (本大题8个小题，共54分)1.（本小题5分）补画图中三视图中的缺线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车类专业知识计算应用练习题
1.已知汽车班张林在气缸检测实验中，测得气缸标准直径为∮92mm的下列数据：
最上a截面：∮92.198mm ∮92.179mm；
中间b截面：∮92.152mm ∮92.132mm ；
下面c截面：∮92.098mm ∮92.072mm。
进行圆度与圆柱度的计算。
2.如图所示，闭合线圈abcd在铁心A、B间绕OO 轴作顺时针方向转动，试在图中标出：（1）铁心A、B两端，哪端是N极，哪端是S极；
（2）线圈abcd的感生电流方向；
（3）磁场对线圈ab和cd的作用力方向。
3.如图所示为一轿车的传动系统简图，变速器为三轴五档式手动变速器，看懂示意图，回答以下问题：
1-第一轴；2-一轴常啮合齿轮；3-一轴常啮合齿轮结合齿圈；4、9-结合套；5-四挡齿轮结合齿圈；6-二轴四档齿轮；7-二轴三档齿轮；8-三档齿轮结合齿圈；10二档齿轮结合齿圈；11-二轴二档齿轮；12-二轴一、倒档直齿滑动齿轮；13-变速器壳体；14-二轴；15-中间轴；16-倒档轴；17、19-倒档中间齿轮；18-中间轴一、倒档齿轮；20-中间轴二档齿轮；21-中间轴三档齿轮；22中间轴四挡齿轮；23-中间轴常啮合齿轮；24、25-花键毂；26-一轴轴承盖；27-回油螺纹
（1）在横线上完成该变速器一档的动力传递路线。
一档动力传递路线：
第一轴--- --- --- --- --- 第二轴。
（2）变速器挂入倒档时，变速器输出轴与输入轴转向相同还是相反？
（3）已知输入轴一档齿轮齿数Z1=11，输出轴一档齿轮齿数Z2=40，计算该变速器一档传动比？（保留一位小数）
4.如图所示为某机械传动装置简图，已知各齿轮的齿数分别为：Z1=20，Z2=40，Z3=2，Z4=40，Z5=20，Z6=40，Z7=20，Z8=40，Z9=40，Z10=20，Z11=20，Z12=40，Z13=20，Z14=40，Z15=20，Z16=60，Z17=20，m17=2mm，齿轮1的转速n1=2400r/min,完成下列问题：
（1）判断工作台及齿条的移动方向？
（2）齿条的移动速度是多少？（计算时π的值取整数3）
（3）工作台有几种运动速度？其最慢运动速度是多少？
机械传动装置简图。
