电力工程施工基础知识
电力工程基础知识点总结
电力工程基础知识点总结电力工程是指利用电能进行能量转换、传输、分配和利用的工程。
电力工程的发展与人类社会的发展密不可分，它是现代工业、交通、通讯、医疗、农业等各个领域的基础设施。
本文将从电力工程的基础知识点出发，对电力工程的相关概念、电路分析、电力设备等方面进行总结。
一、电力工程的相关概念1. 电流：电荷在导体中的流动称为电流，单位为安培（A）。
2. 电压：电荷在电场中的势能差称为电压，单位为伏特（V）。
3. 电阻：导体对电流的阻碍程度称为电阻，单位为欧姆（Ω）。
4. 电功率：电流通过电阻时所消耗的能量称为电功率，单位为瓦特（W）。
5. 电能：电流通过电阻所消耗的能量称为电能，单位为焦耳（J）。
二、电路分析1. 基尔霍夫定律：电路中任意一个节点的电流代数和为零，即电流守恒定律。
2. 欧姆定律：电路中电流与电压成正比，电流与电阻成反比，即I=U/R。
3. 电路中的串联和并联：串联电路中电阻相加，电流相同；并联电路中电阻相反，电压相同。
4. 电路中的电源：电源可以分为直流电源和交流电源，直流电源的电压恒定，交流电源的电压随时间变化。
三、电力设备1. 发电机：将机械能转化为电能的设备，常见的有水轮发电机、汽轮发电机等。
2. 变压器：用于改变电压大小的设备，常见的有配电变压器、隔离变压器等。
3. 开关设备：用于控制电路的开关，常见的有断路器、接触器等。
4. 电缆：用于电能传输的导线，常见的有高压电缆、低压电缆等。
5. 电力电子器件：用于电力控制和变换的电子器件，常见的有晶闸管、二极管等。
四、电力工程的应用1. 电力系统：电力系统是指由发电、输电、变电、配电等组成的电力供应系统，是电力工程的核心。
2. 电力负荷：电力负荷是指电力系统中所需供应的电能，包括工业、民用、农业等各个领域的用电需求。
3. 电力安全：电力安全是指电力系统的安全运行，包括电力设备的安全、电力线路的安全、电力系统的稳定等方面。
4. 新能源电力：随着环保意识的提高，新能源电力逐渐成为电力工程的重要发展方向，包括太阳能、风能、水能等。
电力工程施工入门知识
电力工程施工入门知识一、电力工程施工的基本概念1. 电力工程施工的定义电力工程施工是指按照设计要求和合同约定，利用施工机械、设备和人力等资源，对电力工程进行开挖、砼浇筑、设备安装、电缆敷设等一系列施工操作，以达到设计要求和规范标准的过程。
电力工程施工是电力工程建设的具体实施过程，是工程建设的一个重要环节。
2. 电力工程施工的特点电力工程施工具有以下几个特点：（1）技术性强：电力工程施工涉及到电力设备、电缆、变压器等高技术含量的设备和材料，要求施工人员具备一定的专业知识和技能。
（2）风险性高：电力工程施工中存在高压电源、高空作业等危险因素，一旦出现安全事故将造成严重后果。
（3）施工周期长：电力工程施工涉及到大量工序和操作，一般施工周期较长，需要耐心和细心的施工。
（4）工程质量要求高：电力工程施工关乎电力设备的使用寿命和安全性，要求施工质量高，不允许出现质量问题。
二、电力工程施工的组织和管理1. 施工组织电力工程施工组织是指通过合理的规划和协调，将施工计划、施工机械、设备和人力等资源组织起来，实现工程施工的目标。
施工组织要合理高效，能够满足工程建设需要。
一般包括施工总体组织、各施工单位的组织和施工队伍的组织。
2. 施工管理电力工程施工管理是指对施工过程进行的计划、组织、指挥和控制，以确保工程质量、工期和成本等目标的实现。
施工管理包括进度管理、成本管理、质量管理、安全管理等方面。
施工管理需要具备一定的管理知识和技能，能够有效地协调施工过程中的各种关系，确保施工目标的实现。
3. 施工计划电力工程施工计划是根据设计要求和施工条件，对施工过程进行合理安排和分解，确定各个施工工序的开始时间、完成时间以及所需资源等，以确保工程按时、按质、按量完成。
施工计划一般包括总体计划、阶段计划、周计划等，要求合理可行，具有可操作性。
4. 施工进度控制电力工程施工进度控制是指根据施工计划，对施工过程中的各项工作进行监督和调度，及时发现和解决施工过程中存在的问题，确保工程按时完成。
电力工程施工
电力工程施工电力工程施工是指在供电电网建设中，将设计好的电网工程实施施工计划，并完成电力设备的安装、线路的铺设以及各项工程的建设工作。
本文将介绍电力工程施工的一般流程和主要步骤，旨在为读者了解电力工程施工提供一些基本的指导。
一、施工前准备电力工程施工前，需要进行充分的准备工作，包括但不限于以下几个方面：1. 施工计划编制：根据电力工程设计方案，制定详细的施工计划，明确施工任务、施工方法以及工期安排等。
2. 材料准备：根据施工计划，采购所需的电力设备、线缆、绝缘子、接线端子等材料，并进行验收。
3. 人员组织：安排工程施工队伍，合理分配施工人员、技术管理人员和安全人员等，确保施工过程的顺利进行。
4. 施工场地准备：对施工场地进行清理、平整，并确保施工现场的安全。
二、施工实施电力工程施工的实施过程中，需要按照以下步骤进行：1. 设备安装：根据设计方案，将电力设备按照相应的要求进行安装，包括设备的固定、接线及绝缘等工作。
2. 线路铺设：按照电力工程设计方案，对电缆或架空线路进行铺设，包括线缆的铺设、固定以及接线端子的安装等。
3. 导线连接：根据设计方案，对电力设备与线路进行导线连接，并进行必要的绝缘处理，确保连接的可靠性和安全性。
4. 微机及自动化设备安装：对微机控制系统、自动化设备等进行安装，并进行相应的联调和测试工作。
5. 绝缘检测：对电力设备、线缆等进行绝缘测试，在保证绝缘质量的前提下，确保施工质量。
6. 进度控制：根据施工计划，及时掌握施工进度，确保工程按时完成。
三、施工验收电力工程施工完成后，需要进行验收工作，主要包括以下几个方面：1. 工程质量验收：对施工过程中的电力设备、线路及相关工程进行质量检查，包括线缆的绝缘质量、设备的安装质量等。
2. 安全验收：对施工过程中的安全措施进行检查，确保施工过程中的安全性。
3. 功能验收：根据设计要求，对电力设备的功能进行检测，确保设备的正常运行并达到设计要求。

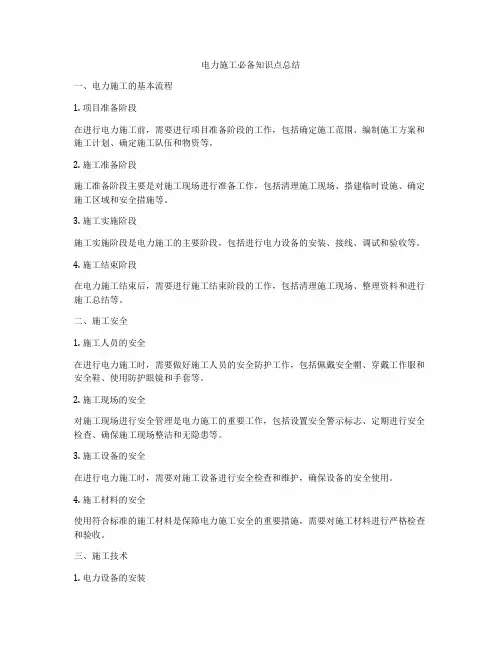

电力施工必备知识点总结
电力施工必备知识点总结一、电力施工的基本流程1. 项目准备阶段在进行电力施工前，需要进行项目准备阶段的工作，包括确定施工范围、编制施工方案和施工计划、确定施工队伍和物资等。
2. 施工准备阶段施工准备阶段主要是对施工现场进行准备工作，包括清理施工现场、搭建临时设施、确定施工区域和安全措施等。
3. 施工实施阶段施工实施阶段是电力施工的主要阶段，包括进行电力设备的安装、接线、调试和验收等。
4. 施工结束阶段在电力施工结束后，需要进行施工结束阶段的工作，包括清理施工现场、整理资料和进行施工总结等。
二、施工安全1. 施工人员的安全在进行电力施工时，需要做好施工人员的安全防护工作，包括佩戴安全帽、穿戴工作服和安全鞋、使用防护眼镜和手套等。
2. 施工现场的安全对施工现场进行安全管理是电力施工的重要工作，包括设置安全警示标志、定期进行安全检查、确保施工现场整洁和无隐患等。
3. 施工设备的安全在进行电力施工时，需要对施工设备进行安全检查和维护，确保设备的安全使用。
4. 施工材料的安全使用符合标准的施工材料是保障电力施工安全的重要措施，需要对施工材料进行严格检查和验收。
三、施工技术1. 电力设备的安装在进行电力施工时，需要对电力设备进行正确的安装，包括确定设备的安装位置、进行设备固定、接线和调试等。
2. 电力设备的接线接线是电力施工的关键环节之一，需要按照设计要求和标准进行接线，确保接线的可靠性和安全性。
3. 电力设备的调试在完成电力设备的安装和接线后，需要对设备进行调试，确保设备的正常运行和性能稳定。
4. 电力设备的验收电力设备的验收是电力施工的最后环节，需要对设备进行全面的验收，包括性能验收和安全验收等。
五、对电力施工相关法律法规的了解1. 《建筑工程质量管理条例》建筑工程施工单位应按照国家有关建筑工程施工的技术标准、规程、规范及建筑施工管理的法律、法规和规章的规定，经营建筑工程施工。
2. 《施工合同管理条例》施工单位违反合同不履行质量保证责任，按照合同约定应承担的违约责任。
电力工程施工常识培训(3篇)
第1篇一、培训目的为了提高电力工程施工人员的安全意识、专业技能和综合素质，确保电力工程施工的顺利进行，本次培训旨在使参训人员全面了解电力工程施工的基本知识、施工流程、安全规范及应急处理方法。
二、培训内容1. 电力工程施工概述（1）电力工程施工的定义及分类（2）电力工程施工的特点（3）电力工程施工的发展趋势2. 电力工程施工流程（1）施工准备阶段（2）施工实施阶段（3）施工验收阶段3. 电力工程施工安全规范（1）施工现场安全管理（2）高处作业安全规范（3）起重作业安全规范（4）受限空间作业安全规范（5）消防及应急处理4. 电力工程施工质量管理（1）施工质量控制原则（2）施工质量控制方法（3）施工质量检验与验收5. 电力工程施工进度管理（1）施工进度计划编制（2）施工进度控制方法（3）施工进度调整与优化6. 电力工程施工成本管理（1）施工成本构成（2）施工成本控制方法（3）施工成本分析三、培训方法1. 理论授课：邀请具有丰富实践经验的专家和工程师进行授课，使参训人员全面了解电力工程施工的基本知识和技能。
2. 案例分析：通过分析典型电力工程施工案例，使参训人员掌握电力工程施工中的常见问题和应对措施。
3. 实地教学：组织参训人员到施工现场进行实地观摩，使参训人员了解现场施工情况，提高实际操作能力。
4. 互动交流：鼓励参训人员积极参与讨论，分享工作经验，提高培训效果。
四、培训要求1. 参训人员应严格遵守培训纪律，认真听讲，做好笔记。
2. 参训人员应积极参加互动交流，提高自身综合素质。
3. 参训人员应结合自身工作实际，认真思考，提出问题，与专家和工程师进行深入探讨。
4. 参训人员完成培训后，需参加考核，考核合格者将获得培训证书。
五、培训效果评估1. 参训人员对电力工程施工常识的掌握程度。
2. 参训人员在实际工作中的应用能力。
3. 电力工程施工质量和安全水平。
通过本次培训，旨在使参训人员掌握电力工程施工的基本知识和技能，提高安全意识，为我国电力工程施工事业贡献力量。
电力工程施工科普
电力工程施工科普一、电力工程施工的基本概念电力工程施工是指按照规划设计要求，通过工程技术手段，对电力系统的各个环节进行建设和安装，使之正常运行和保障供电的工作。
电力工程施工是电力系统建设的关键环节，其质量和进度直接关系到电力系统的安全可靠运行。
电力工程施工包括电力系统的输电、变电和配电等各个环节，其施工内容复杂多样，需要有专业技术人员和先进设备来完成。
二、电力工程施工的流程电力工程施工的流程主要包括前期准备、施工方案编制、施工组织设计、物资采购、现场施工、验收和试运行等环节。
在进行电力工程施工之前，首先要进行项目立项、勘察设计等前期工作，明确工程的目标、任务和要求。
然后根据设计要求和现场实际情况编制施工方案，确定施工方式、工期、安全措施等。
施工组织设计是指确定施工的组织结构、人员配置、责任分工等，保障施工工作有序进行。
物资采购是指采购所需的施工材料、设备和工具，确保施工过程中有足够的资源支持。
现场施工是指在施工现场进行施工作业，实施各项施工任务。
验收和试运行是指对电力工程进行质量检验和技术调试，保证电力系统的安全和可靠运行。
三、电力工程施工的要素电力工程施工的要素主要包括工程设备、施工人员、施工材料、安全管理和质量控制等。
工程设备是指用于施工作业的机械设备和工具，包括挖掘机、起重机、焊接机等。
施工人员是指参与施工工作的技术人员、工人和管理人员，他们需要具备专业技能和丰富的施工经验。
施工材料是指用于电力工程施工的各类材料，包括导线、电缆、绝缘子等。
安全管理是指在施工过程中保障施工人员和施工设备的安全，预防事故的发生。
质量控制是指对电力工程施工过程和施工结果进行监督和检验，确保工程质量符合要求。
四、电力工程施工的技术电力工程施工涉及到许多技术领域，包括电气、机械、土木等方面。
电气技术是电力工程施工的核心技术，包括电气设备的安装、接线、调试和运行等。
机械技术是指电力工程中需要用到的各种机械设备和工具，如起重机、施工车辆等。
电力工程施工讲解
电力工程施工讲解一、电力工程施工前的准备工作1. 项目规划电力工程施工前的准备工作首先是项目规划。
项目规划要根据所需的电力设施和工程要求，确定工程的总体目标、范围、进度、费用和质量要求。
在项目规划阶段，需要确定项目的投资预算、建设期和投产期，还需要进行前期调研和论证，确保项目可行性。
2. 设计项目规划确定后，接下来是电力工程的设计。
设计工作包括电力设施的选型、布局、参数设置和施工方案。
设计要符合国家和地方的电力设施标准和规范，保证电力设施的安全性、可靠性和经济性。
3. 采购电力工程施工中需要大量的电力设备和材料，因此在项目开始前要进行采购工作。
采购的内容包括设备和材料的选型、订购、审查和验收。
采购要按照设计要求和施工进度进行，确保施工的顺利进行。
4. 施工准备施工前的准备工作包括人员、设备、材料的准备和组织协调工作。
需要确定施工队伍的组织结构和人员分工，准备好所需的施工设备和机具，保证施工现场的安全和整洁。
同时要做好材料的储存和管理工作，确保施工材料的供应和质量。
二、电力工程施工的主要内容1. 土建施工电力工程的土建施工包括各种电力设施的基础和支架的建设。
土建施工主要是为电力设备提供稳固的支撑和保护，在施工前要根据设计要求和现场条件进行测量和布线，确保施工的精确度和安全性。
土建施工包括开挖、浇筑、砌筑、安装和验收等环节，需要严格按照规范和图纸要求进行。
2. 电气安装电力工程的电气安装包括电气设备和线路的安装、调试和联调工作。
电气安装要按照设计要求和施工图纸进行，确保电气设备的接线正确、电缆的敷设整齐、设备的调试和保护设施的安装完善。
在安装过程中要注意安全，避免出现漏电和短路等问题，保证电力设施的安全运行。
3. 设备安装电力工程的设备安装包括发电机组、开关设备、变压器等设备的安装和联调工作。
设备安装要按照厂家提供的安装说明和现场情况进行，确保设备的安装位置、固定方式和连接方法正确。
设备的联调工作包括设备的调试、保护设置和系统的联合测试，需要全面把握设备的运行状态和参数，确保设备运行的稳定性和可靠性。
电力施工必学知识点总结
电力施工必学知识点总结
一、电力施工相关法律法规知识
1. 电力安全生产法律法规
2. 建筑施工法规
3. 劳动合同法
4. 建筑工程合同管理条例
5. 工程竣工验收规范
二、电力工程测量知识
1. 电力工程测量的基本概念和原理
2. 测量仪器的使用和维护
3. 测量数据的处理和分析
4. 施工图纸和测量图的解读
三、电力设备安装和调试知识
1. 不同类型电力设备的安装方法和要求
2. 电气设备的验收标准和程序
3. 安装过程中的安全措施
4. 调试过程中的注意事项和技巧
四、电力线路施工知识
1. 电力线路施工的基本流程和步骤
2. 线路材料的选用和使用
3. 线路施工中的安全措施
4. 线路施工中的质量控制
五、电力施工中的安全生产知识
1. 电力施工中的常见事故类型和原因
2. 安全生产法规的具体要求
3. 安全生产管理制度和措施
4. 突发事件和事故处理预案
六、电力施工质量管理知识
1. 施工质量管理的基本原理和方法
2. 施工现场质量管理的要求和措施
3. 质量检验和验收标准
4. 施工质量事故的处理方法
七、电力施工项目管理知识
1. 施工项目管理的基本概念和原则
2. 项目管理工具和技术
3. 项目组织结构和职责分工
4. 项目进度管理和风险控制
以上是电力施工必学知识点的总结，希望能够对从事电力施工工作的人员有所帮助。
在实际施工工作中，还需要不断学习和积累经验，才能不断提高自身能力和工作质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力工程施工基础知识一、电力工程施工流程：二、施工程序1、电力工程施工程序:施工准备→根据图纸位置配合土建预埋管→配管至各设备及动力箱(柜) →动力配电箱(柜)安装→电缆敷设→管内穿线→检测绝缘电阻→配电箱(柜)内接线→设备接线→设备调试→试运行→竣工验收。
2、照明工程施工程序：施工准备→进户管预埋→配合土建预埋暗配管→配电箱、户内箱、接线箱预埋壳体→开关盒、插座盒安装→总配电柜及电表箱安装→预分支电缆敷设→管内穿线→测试绝缘电阻→电气器具安装→配电箱安装接线→调试→竣工验收。
3、变配电工程施工程序：施工准备→配合土建预埋电缆保护管→在土建地沟、墙面基本完之后进行技术复核→变压器就位→高、低压柜安装→母线安装(插接母线) →室内接地母线安装→电缆敷设→电缆头制安→电气调试→竣工验收。
4、防雷接地工程施工程序：施工准备→确定引下线轴线位置→根据土建进度逐层连接柱内二根主筋作为引下线→焊接均压环→竖井内进行接地线安装施工→竖井内管道与接地线连接→根据图纸要求的楼层防雷引下线与外墙门窗、栏杆作电气连接→柱内主筋引出屋面与屋面避雷带焊接→屋面避雷带施工→突出屋面的金属体与避雷带连接→接地电阻测试(如电阻值不符要求，另增接地极) →竣工验收。
5、弱电工程(有线电视、电话、对讲、综合布线、防盗对讲)施工程序：施工准备→配合土建预埋管至盒、箱→盒、箱埋设安装→线槽安装→部分明管敷设→管内穿线→插座安装→排线架安装接线→调试→试运行→竣工验收。
6、消防及火灾报警工程施工程序：施工准备→根据图纸预埋管至探测器盒→预埋管至报警器盒及消防按钮盒→预埋管至火警信号复视盘及消防电话插座盒→管内穿线→检测绝缘电阻→设备及探测器、模块安装→各种设备就位→设备接线→单体调试→联动调试→竣工验收。
三、具体施工方法和措施：1、电气配管工程：1)、配管及预埋前，必须熟悉施工图纸，除完全掌握图纸设计功能及敷设途径、方法外，还应与暖通、给排水等有关专业核对图纸，并与土建建筑图详细对照，如发现差错，应及时找设计更正。
2)、认真整理施工图纸中发现的疑难问题,参加设计方的图纸会审及交底工作，力求将图中问题解决在施工以前。
3)、根据图纸及相关标准编制材料计划。
管、箱、盒规格正确。
4)、做好施工班组技术、质量、安全交底工作。
5)、做好管、箱、盒、材料进场验收工作,防止不合格品材料使用在工程中,电管除满足规范要求,还应无严重锈蚀,管内不得有尖锐棱角,箱、盒尺寸符合设计规定。
6)、敷设电线钢管时，应采用套管焊接，其套管长度为管直径的1.5～3倍，焊接处应刷防锈漆进行防腐。
明敷时再外刷调合漆。
7）、KBG型双面镀锌电线管应采用丝口连接，并进行接地跨接，跨接焊接处应进行防腐明管敷设宜采用专用配件。
8)、暗配于混凝土内的钢管内部应刷防锈漆，暗配于土质地面内的钢管内部刷防锈漆，外部刷沥青漆，其余情况下的所有配管，内外部均应刷防锈漆，刷漆前应认真除锈。
9)、钢管应用机械切割机下料或钢锯下料,并应清除端口毛刺, 保证管口光滑,绝不允许气焊割口。
10)、在现浇混凝土板、墙、柱内配管时,除按位置埋设线盒, 还应做好固定工作,以防灌注混凝土震动时位置偏移, 管口应采取封堵措施,以免水泥浆流入堵塞管子,影响穿线。
11)、线管煨弯应保证足够的弯曲半径，暗配时弯曲半径≥6倍管子外径。
12)、钢管经过盒、箱、管箍处，应用∮6～∮8圆钢做接地跨接,盒、箱也应做好接地焊接，接地焊接长度≥30毫米。
13）、盒、箱定位应准确,符合设计及施工规范要求,采用水平仪或用找平塑料软管逐一校正准确。
同一室内的同规格箱、盒，误差应≤5毫米，相邻误差应≤1毫米。
14)、砖墙内配管,应在土建粉刷前敷设到位,箱、盒及配管应在粉刷前采用强度等级不小于M10的水泥砂浆固定,保护层厚度大于15mm。
砖墙上开槽宜采用开槽机, 以保证砌体质量。
15)、土建拆模后应及时找出预埋在混凝土内的盒、箱,并用铁丝试通管路,做好管口及箱、盒的临时封堵保护工作。
对于试不通的管子及早处理,进行修补,以免影响土建质量和总体进度。
16)、吊顶内配管，一般应在吊顶内其它专业管道施工以后进行，线管尽可能贴近龙骨敷设，敷设途径应合理、整齐、并用吊支架进行固定，焊管应进行油漆防腐、接地跨接可靠。
17）、埋于地坪内的暗配管要做好临时固定，浇灌砼时，不致使管子发生大的位移和挤压。
18)、PVC管连接采用套管粘接，套管长度≥2倍管外径，粘接剂要采用合格产品。
19）、直埋于地下或楼板内的PVC管，在穿出地面或楼板易受机械损伤的一段，应采取保护措施。
20)、PVC管敷设在楼板面上，板面整个垫层应不小于50毫米，且管表面应有20毫米厚水泥砂浆保护层。
21)、PVC塑料管的材质应具有阻燃、耐冲击性能，其氧指数不低于27％的阻燃指标，并有检定检验报告单和产品出厂合格证。
22）、普利卡金属套管与钢管直接连接时，可采取有螺纹混合连接法或无螺纹连接法，普利卡管在敷设时尽量避免弯曲。
23)、普利卡金属套管与盒、箱或线槽连接时，应采用专用的线箱连接器或组合线箱连接器进行连接。
24)、暗配管在施工过程中,应每层做质量评定及隐蔽验收，并有甲方代表或监理参与。
2、管内穿线和接线:1)、导线规格、型号应符合设计要求，应有产品合格证及检验报告。
2)、管内穿线前应熟悉图纸,了解电气系统的原理、设备的控制及联锁、灯具的控制方式,并了解每根管内有几个回路数、几对导线以及导线的规格型号,始、终端在何处, 导线能不剪断的地方尽量不剪断,以免浪费导线和导线过多产生接头。
3)、照明和电力系统按规范对管内导线应有分色,相线和零线的颜色应不同;同一建筑物导线颜色选择统一; 配电箱电源线及所有三相电源的干线,相线A、B、C 为黄、绿、红三色,零线为淡蓝色, 保护接地线(PE)为黄绿相间双色线;照明支线、火线为红色;开关线为黄色;零线为淡蓝色;保护接地线为浅黄绿色; 其余设备的导线也应有明显的色泽区分。
4)、管内穿线前一定要清理干净管内积水和杂物,并在管口套好护圈。
5)、管内穿线时,应采用放线架人工放线,导线应顺直地穿入管中,在放线、穿线过程中,防止导线在管内扭绞,以免影响导线质量。
6)、所有管内导线不得有接头,所有接头应放在接线盒内或者在电气设备端子上进行。
7)、导线在与电气设备或器具连接时,应对敷设的全部线路进行接线及绝缘电阻值测试,要求1千伏以下的电气线路在500V 摇表测试绝缘电阻值应不小于0.5兆欧,线路要求全部接通,且符合设计要求。
8)、导线在接线盒内连接宜采用压接帽，多股铜线在连接设备或接线端子时，必须使用接线鼻子。
3、电缆桥架安装：（含金属线槽安装）1)、桥架施工前应在现场实测实量，根据平面尺寸确立直线段及弯头数量，以便订购、制作。
2)、桥架应防腐良好，连接螺栓应采用镀锌件。
3)、桥架安装前应先安装支架或吊架，支(吊)架应平直、牢固，安装支(吊)架前应先放线，水平桥架支架安装间距为1.5-3米，垂直安装的支架间距不大于2米,支架安装前应作防腐处理。
4)、金属电缆桥架及其支架在全长范围内应有不少于2处与PE线干线相连接。
5)、桥架外壳每段应采用软铜绞线（≥4平方毫米）做接地跨接，并和PE线连接。
6)、竖井内桥架过楼层应参照JSJT－155《电气竖井设备安装》做防火堵燃处理，堵料必须采用指定厂家合格产品。
4、插接母线安装：1)、由于插接母线在竖井中占据位置较大，因此在施工前要核对图纸，正确安排，避免施工中与其它工程发生冲突。
2)、在施工前应请厂家到现场实测实量，根据层高及平面尺寸确立直线段、弯头、三通、始端箱及插接箱具体位置、相关尺寸及数量，厂家实量时应作好配合工作，根据实际需要提出制作要求。
3)、插接母线应防腐良好，连接螺栓应采用镀锌件。
4)、插接母线安装前应先安装支架，支架应牢固、平直，安装支架前应先放线，竖井支架间距不大于1.5米。
5)、插接母线外壳每段应做接地跨接，并应和接地PE线连通。
6)、进入竖井内的插接母线过楼板的做法及防火处理应参照JSJT－155执行。
并对每层做防火堵燃处理，堵料必须采用指定厂家合格产品封堵。
7)、竖井内插接箱的标高应符合图纸要求。
5、电缆敷设：1)、电缆敷设前，应核对电缆规格、型号是否与图纸相符合，并应具有产品合格证。
2)、电缆穿管前要清除管内杂物，电缆弯曲R倍数要符合规范规定，电缆敷设前要对电缆进行绝缘检测，合格后方能进行施工。
3)、了解电缆敷设的途径，起端和终端一定要弄清楚，以免造成浪费。
控制电缆敷设途径也要按原理图仔细核对，避免差错。
4)、电缆在桥架内敷设，应在首端、末端及拐弯分支处装设标志牌，标志牌上注明线路编号。
桥架上电缆每隔2米应加以固定。
6、电缆敷设(预分支电缆施工)：1)、电缆穿管前要清除管内杂物，电缆弯曲R倍数要符合规范规定，电缆敷设前要对电缆进行绝缘检测，合格后方能进行施工。
2)、了解电缆敷设的途径，起端和终端一定要弄清楚，以免造成浪费。
控制电缆敷设途径也要按原理图仔细核对，避免差错。
3)、预分支电缆施工前，一定要配合土建在配电小间楼地板按电缆规格预留孔洞。
4)、预分支电缆订货前要给厂家提供楼层高度、分支接头离地面高度及进楼层配电箱为上进线还是下进线，并提出主干电缆规格、分支电缆规格及电缆进线箱至配电小间距离。
5)、预分支电缆订货前要制定电缆敷设方法(地面拉起法、楼顶放下法)，以便厂家包装、运输。
6)、预分支电缆敷设前预埋好横担、吊钩及线夹。
7、配电箱、柜及电气器具安装:1)、所有照明柜、箱应安装牢固,垂直偏差不得大于规范及设计要求。
2)、所有配电箱、控制柜的型号及规格应符合设计要求,垂直偏差不得大于规范要求；箱体开孔必须采用开孔器,严禁用气焊割孔；墙上明装箱体用膨胀螺丝固定；墙上暗装箱体应用水泥砂浆固定, 面板四周紧贴墙面，配管进箱内应整齐，并不大于5毫米。
3)、所有配电箱、柜均应分别设置零线和保护地线(PE)端子，明管敷设至箱体应采用锁母，并焊好保护地线(PE)。
4)、箱内接线排列整齐，并有明显回路编号，各开关启闭灵活，多股铜线应用压线鼻，凡有电气元件的箱、柜，门扇均应接PE线。
5)、电气器具等配件均应齐全，无机械损伤，导线进入器具绝缘保护应良好。
6)、照明灯具安装应牢固，多股软线应搪锡；螺口灯头，零线必须接在灯头螺纹的端子上。
7）、成排灯具安装前应先放线定灯位，避免安装时偏差过大，吊链荧光灯双链应平行。
8)、开关、插座安装高度应符合设计规定，开关控制相线，单相三孔插座，接线严格按左零右火，上线为接地线连接。
9)、暗装箱、盒均需采用专用接线盒，接线盒四周不应有空隙, 安装后板面端正，紧贴墙面。
10)、安装在同一建筑内的开关、插座，宜采用同一系列产品, 且操作灵活，接触可靠。
