环氧树脂是一类具有良好的粘接性

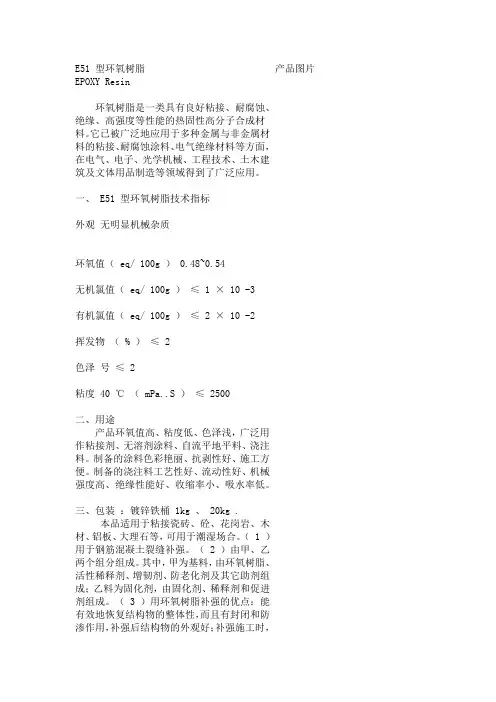

E51 型环氧树脂
E51 型环氧树脂产品图片EPOXY Resin环氧树脂是一类具有良好粘接、耐腐蚀、绝缘、高强度等性能的热固性高分子合成材料。
它已被广泛地应用于多种金属与非金属材料的粘接、耐腐蚀涂料、电气绝缘材料等方面，在电气、电子、光学机械、工程技术、土木建筑及文体用品制造等领域得到了广泛应用。
一、 E51 型环氧树脂技术指标外观无明显机械杂质环氧值（ eq/ 100g ） 0.48~0.54无机氯值（ eq/ 100g ）≤ 1 × 10 -3有机氯值（ eq/ 100g ）≤ 2 × 10 -2挥发物（ % ）≤ 2色泽号≤ 2粘度40 ℃ （ mPa..S ）≤ 2500二、用途产品环氧值高、粘度低、色泽浅，广泛用作粘接剂、无溶剂涂料、自流平地平料、浇注料。
制备的涂料色彩艳丽、抗剥性好、施工方便。
制备的浇注料工艺性好、流动性好、机械强度高、绝缘性能好、收缩率小、吸水率低。
三、包装：镀锌铁桶 1kg 、 20kg .本品适用于粘接瓷砖、砼、花岗岩、木材、铝板、大理石等，可用于潮湿场合。
（ 1 ）用于钢筋混凝土裂缝补强。
（ 2 ）由甲、乙两个组分组成。
其中，甲为基料，由环氧树脂、活性稀释剂、增韧剂、防老化剂及其它助剂组成；乙料为固化剂，由固化剂、稀释剂和促进剂组成。
（ 3 ）用环氧树脂补强的优点：能有效地恢复结构物的整体性，而且有封闭和防渗作用，补强后结构物的外观好；补强施工时，一般不需停工停产，不影响建筑物的正常使用，与其他补强加固方法相比，施工方法简便，速度快，能使建筑物很快恢复使用功能；施工费用低，综合经济效果好。
环氧树脂的固化及应用ppt课件
环氧树脂简介
环氧树脂是指分子中含有两个或两 个以上环氧基团的那一类有机高分 子链的末端、中间、或成环状结构。 由于分子结构中含有活泼的环氧基 团，使它们与多种类型的固化剂发 生交联反应而成不溶、不熔的具有 三向网状结构的高聚物。
•力学性能高 •附着力强 •固化收缩率小 •工艺性好 •优良的电绝缘性 •稳定性好 •环氧固化物的耐热性一般为80～100℃
• • • • •
环氧树脂的分类
脂线缩缩缩 环型水水水 族脂甘甘甘 类肪油油油 环族胺酯醚 氧类类类类 树环环环环 脂氧氧氧氧
树树树树 脂脂脂脂
环氧树脂固化原理
• 多元胺的固化原理 • 多元酸固化原理 • 碱性固化剂
环
其剂
氧
本（ 身催 环
树
相化 氧 当剂 树
脂
稳） 脂 定或 在
固
有无 害固
化 原 理
影响环氧树脂固化的因素
环氧树脂的结构
• 环氧树脂(含环氧酯)由于分子结构 差异，在与活泼氢化合物、含质子 给予体化合物、合成树脂以及引发 剂等进行固化反应时具有不同的活 性。环氧树脂含有吸电子基团时， 会增加路易斯碱(亲核试剂)固化剂 的反应速度、降低与路易斯酸（亲 电试剂）固化剂的反应速度；环氧 树脂分子中含有给电子基团时，会 增加与路易斯酸固化剂的得反应速 度，降低与路易斯碱固化剂的反应 速度
杂化 质剂 存， 在固 时化
，进
多元胺的固化原理
多元酸固化原理
• 无促进剂存在时
•叔胺进攻酸酐生成羧酸盐阴离子：
•羧酸盐阴离子和环氧基反应生成氧阴离子：
• 生成的仲羟基再和另一个环氧基反应
•氧阴离子与另一个酸酐进行反应再生成羧酸盐阴离子：
环氧树脂的固化剂
丙烯酸树脂和环氧树脂
丙烯酸树脂和环氧树脂丙烯酸树脂和环氧树脂是两种常见的树脂材料，它们在工业和日常生活中都有广泛的应用。
本文将分别对丙烯酸树脂和环氧树脂进行介绍，并对它们的特性和应用进行比较。
一、丙烯酸树脂丙烯酸树脂是一种以丙烯酸为主要单体的合成树脂。
它具有以下特点：1. 良好的耐候性：丙烯酸树脂具有较好的耐候性，能够在室外环境中长期使用而不受紫外线、氧化和湿气的影响。
2. 良好的透明性：丙烯酸树脂具有良好的透明性，可用于制作透明的塑料制品，如各种透明容器、玻璃代替品等。
3. 良好的加工性能：丙烯酸树脂具有良好的流动性和熔融性，可通过注塑、挤出等加工工艺制备各种形状复杂的制品。
4. 良好的化学稳定性：丙烯酸树脂具有较好的耐酸碱性和抗溶剂性，能够耐受一些常见的化学物质的腐蚀。
丙烯酸树脂广泛应用于建筑、家居、电子、汽车等领域。
比如，在建筑领域，丙烯酸树脂可用于制作透明的屋顶、墙板和隔断等；在家居领域，丙烯酸树脂可用于制作家具、灯具、装饰品等；在电子领域，丙烯酸树脂可用于制作光学器件、显示屏等。
二、环氧树脂环氧树脂是一种以环氧基团为主要结构单元的合成树脂。
它具有以下特点：1. 优异的粘接性：环氧树脂具有优异的粘接性能，可与金属、陶瓷、玻璃、塑料等多种材料粘接，形成牢固的结合。
2. 良好的机械性能：环氧树脂的固化物具有优异的机械性能，具有较高的强度、硬度和耐磨性。
3. 优异的耐化学性：环氧树脂具有良好的耐化学腐蚀性，能够耐受一些强酸、强碱和溶剂的侵蚀。
4. 可调节的固化速度：环氧树脂的固化速度可以通过调节固化剂和温度来控制，以适应不同的工艺要求。
环氧树脂广泛应用于涂料、粘接剂、复合材料等领域。
比如，在涂料领域，环氧树脂可用于制作地坪涂料、防腐涂料等；在粘接剂领域，环氧树脂可用于粘接金属、陶瓷等材料；在复合材料领域，环氧树脂可用于制作航空航天部件、汽车零部件等。
三、丙烯酸树脂与环氧树脂的比较1. 物理性能：丙烯酸树脂具有较好的透明性和耐候性，而环氧树脂具有优异的粘接性和机械性能。
环氧树脂固化剂概论
环氧树脂是一类具有良好的粘接性、电绝缘性、化学稳定性的热固性高分子材料,作为胶粘剂、涂料和复合材料等的树脂基体,广泛应用于建筑、机械、电子电气、航空航天等领域。
环氧树脂使用时必须加入固化剂,并在一定条件下进行固化反应,生成立体网状结构的产物,才会显现出各种优良的性能,成为具有真正使用价值的环氧材料。
因此固化剂在环氧树脂的应用中具有不可缺少的,甚至在某种程度上起着决定性的作用。
环氧树脂潜伏性固化剂是近年来国内外环氧树脂固化剂研究的热点。
所谓潜伏性固化剂,是指加入到环氧树脂中与其组成的单组分体系在室温下具有一定的贮存稳定性,而在加热、光照、湿气、加压等条件下能迅速进行固化反应的固化剂,与目前普遍采用的双组分环氧树脂体系相比,由潜伏性固化剂与环氧树脂混合配制而成的单组分环氧树脂体系具有简化生产操作工艺,防止环境污染,提高产品质量,适应现代大规模工业化生产等优点。
环氧树脂潜伏性固化剂的研究一般通过物理和化学的手段,对普通使用低温和高温固化剂的固化活性加以改进,主要采取以下两种改进方法:一是将一些反应活性高而贮存稳定性差的固化剂的反应活性进行封闭、钝化;二是将一些贮存稳定性好而反应活性低的固化剂的反应活性提高、激发。
最终达到使固化剂在室温下加入到环氧树脂中时具有一定的贮存稳定性,而在使用时通过光、热等外界条件将固化剂的反应活性释放出来,从而达到使环氧树脂迅速固化的目的。
本文就国内外环氧树脂潜伏性固化剂的研究进展作一基本概述。
1 环氧树脂潜伏性固化剂1.1 改性脂肪族胺类脂肪族胺类固化剂如乙二胺、己二胺、二乙烯三胺、三乙烯四胺等是常用的双组分环氧树脂室温固化剂,通过化学改性的方法,将其与有机酮类化合物进行亲核加成反应,脱水生成亚胺是一种封闭、降低其固化活性,提高其贮存稳定性的有效途径。
这种酮亚胺型固化剂与环氧树脂组成的单组分体系通过湿气和水分的作用而使酮亚胺分解成胺因此在常温下即可使环氧树脂固化。
但一般固化速度不快,使用期也较短,原因是亚胺氮原子上的孤对电子仍具有一定的开环活性。

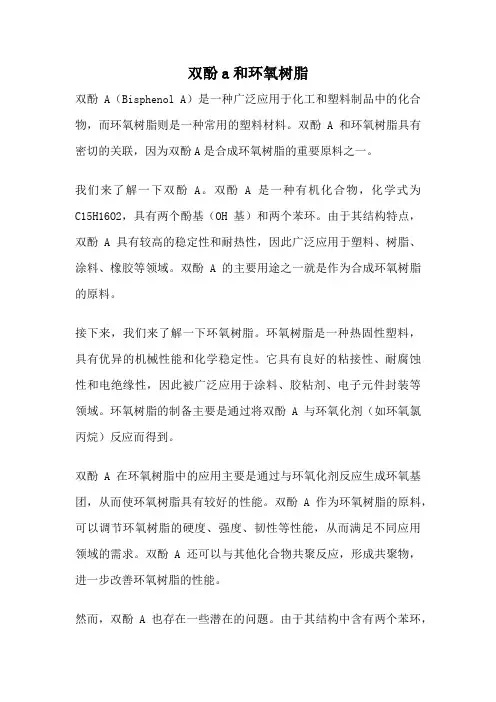

双酚a和环氧树脂
双酚a和环氧树脂双酚A（Bisphenol A）是一种广泛应用于化工和塑料制品中的化合物，而环氧树脂则是一种常用的塑料材料。
双酚A和环氧树脂具有密切的关联，因为双酚A是合成环氧树脂的重要原料之一。
我们来了解一下双酚A。
双酚A是一种有机化合物，化学式为C15H16O2，具有两个酚基（OH基）和两个苯环。
由于其结构特点，双酚A具有较高的稳定性和耐热性，因此广泛应用于塑料、树脂、涂料、橡胶等领域。
双酚A的主要用途之一就是作为合成环氧树脂的原料。
接下来，我们来了解一下环氧树脂。
环氧树脂是一种热固性塑料，具有优异的机械性能和化学稳定性。
它具有良好的粘接性、耐腐蚀性和电绝缘性，因此被广泛应用于涂料、胶粘剂、电子元件封装等领域。
环氧树脂的制备主要是通过将双酚A与环氧化剂（如环氧氯丙烷）反应而得到。
双酚A在环氧树脂中的应用主要是通过与环氧化剂反应生成环氧基团，从而使环氧树脂具有较好的性能。
双酚A作为环氧树脂的原料，可以调节环氧树脂的硬度、强度、韧性等性能，从而满足不同应用领域的需求。
双酚A还可以与其他化合物共聚反应，形成共聚物，进一步改善环氧树脂的性能。
然而，双酚A也存在一些潜在的问题。
由于其结构中含有两个苯环，双酚A具有一定的内分泌干扰作用，可能对人体健康产生潜在风险。
因此，一些国家和地区对双酚A的使用进行了限制和监管。
为了减少对环境和人体健康的潜在危害，科学家们正在寻找替代双酚A的环氧树脂原料。
目前已经有一些替代双酚A的环氧树脂原料被开发出来，并逐渐应用于工业生产中。
这些替代品具有较低的毒性和环境风险，能够满足环氧树脂的性能要求。
替代双酚A的环氧树脂原料的开发是一个持续的研究领域，科学家们正在不断努力寻找更安全、更环保的替代品。
总结起来，双酚A和环氧树脂之间存在着密切的关联。
双酚A作为环氧树脂的原料，可以调节环氧树脂的性能。
然而，双酚A也存在潜在的风险，因此科学家们正在研究替代双酚A的环氧树脂原料。
通过不断的研究和开发，我们相信将会有更安全、更环保的环氧树脂原料问世，为各个领域的应用提供更好的选择。
介绍环氧树脂的基本定义和组成结构
环氧树脂是一种重要的高分子材料，具有优异的机械性能、耐化学腐蚀性和耐热性，广泛应用于航空航天、电子电气、建筑、汽车、船舶等领域。
它是由环氧基团和活性氢原子参与的开环聚合反应而得到的树脂，具有多种类型、广泛的用途和深厚的研究基础。
一、环氧树脂的基本定义1.1 环氧树脂的定义环氧树脂是一类含有环氧基团的预聚合物或聚合物。
树脂分子中含有两个以上环氧基团，称为环氧树脂。
1.2 环氧树脂的特性环氧树脂具有良好的绝缘性、机械性能和耐化学腐蚀性，可在常温下固化成具有较高强度和良好耐久性的固体材料。
二、环氧树脂的组成结构2.1 环氧树脂的分子结构环氧树脂分子主要由环氧基团和其他基团构成，其中环氧基团是其特征基团。
树脂分子中含有两个以上环氧基团。
2.2 环氧树脂的聚合物结构环氧树脂通过环氧基团的开环聚合反应，形成线性或网状聚合物结构，具有较好的可加工性和成型性。
在写作过程中，我还发现了一些有趣的观点。
环氧树脂的分子结构对其性能有着重要影响。
环氧树脂具有可塑性强、粘接性好等特点，这使得它在工业领域有着广泛的应用。
另外，环氧树脂的固化过程也很值得研究，它可以通过控制成型温度和时间来调节固化度和终固性能。
在总结和回顾这篇文章时，我深刻地意识到环氧树脂作为一种重要的高分子材料，在现代工业生产中扮演着不可或缺的角色。
它的基本定义、组成结构和特性对其应用和开发具有重要指导意义。
在未来的研究中，我们还可以进一步探讨环氧树脂的合成方法、改性技术和应用前景，以推动这一领域的发展。
通过深入分析和研究环氧树脂的基本定义和组成结构，我们可以更好地理解这一重要材料的特性和应用，并为其在工业生产中的进一步应用和发展提供更多的思路和支持。
写手注：文章完结，共计3867字。
环氧树脂在工业领域的广泛应用主要得益于其优异的特性和多样的组成结构。
具体来说，环氧树脂具有以下几个方面的特点：环氧树脂具有优异的机械性能。
其高强度和刚度使得它在航空航天、汽车、船舶等领域中得到广泛应用。
热固性材料有哪些
热固性材料有哪些热固性材料是一类在高温下能够保持稳定性和强度的材料，它们在工业生产和科学研究中具有重要的应用价值。
热固性材料通常具有较高的热稳定性、优异的机械性能和化学稳定性，因此被广泛应用于航空航天、汽车制造、电子电气、建筑材料等领域。
下面我们将介绍一些常见的热固性材料及其特点。
首先，环氧树脂是一种常见的热固性材料，它具有优异的粘接性能和机械性能，广泛应用于复合材料、粘接剂、涂料等领域。
环氧树脂在室温下是液体或低粘度固体，加热后发生交联反应形成三维网络结构，从而获得优异的热稳定性和机械性能。
其次，酚醛树脂是另一种常见的热固性材料，它具有优异的耐热性、耐化学腐蚀性和机械性能，被广泛应用于制造耐磨零件、绝缘材料、耐腐蚀材料等。
酚醛树脂在高温下不易软化和熔化，因此能够在恶劣环境下保持稳定性。
再次，酚醛树脂是另一种常见的热固性材料，它具有优异的耐热性、耐化学腐蚀性和机械性能，被广泛应用于制造耐磨零件、绝缘材料、耐腐蚀材料等。
酚醛树脂在高温下不易软化和熔化，因此能够在恶劣环境下保持稳定性。
另外，聚酰亚胺树脂是一种高性能的热固性材料，具有优异的耐热性、耐化学腐蚀性和机械性能，被广泛应用于航空航天、电子电气、汽车制造等领域。
聚酰亚胺树脂具有较高的玻璃化转变温度和热膨胀系数，因此能够在高温下保持稳定性和强度。
最后，三醋酸纤维素是一种生物基热固性材料，具有良好的生物降解性和可再生性，被广泛应用于生物医药、食品包装、生物材料等领域。
三醋酸纤维素在高温下不易软化和熔化，具有良好的耐热性和机械性能。
总的来说，热固性材料具有优异的热稳定性、机械性能和化学稳定性，被广泛应用于各个领域。
随着科学技术的不断发展，热固性材料将会在更多领域发挥重要作用，为人类社会的发展做出更大的贡献。
水晶胶 环氧树脂ab胶 成分
水晶胶环氧树脂ab胶成分水晶胶和环氧树脂AB胶是两种常见的胶水材料，它们在工业生产和日常生活中有着广泛的应用。
下面将分别介绍水晶胶和环氧树脂AB 胶的成分和特点。
一、水晶胶的成分水晶胶是一种透明的胶水，主要由以下几种成分组成：1. 聚合物：水晶胶的主要成分是聚合物，如聚丙烯酸酯、聚醋酸酯等。
聚合物具有良好的黏附性和耐久性，能够将不同材料牢固地粘合在一起。
2. 溶剂：水晶胶中还含有一定比例的溶剂，如丙酮、甲苯等。
溶剂的作用是稀释胶水，使其更易于涂抹和使用。
3. 填充剂：为了增加水晶胶的粘度和强度，常常在其成分中加入一些填充剂，如二氧化硅、氧化铝等。
填充剂可以填充胶水中的空隙，增加粘接面积，提高粘合强度。
二、环氧树脂AB胶的成分环氧树脂AB胶是一种双组分胶水，由环氧树脂和固化剂组成。
具体成分如下：1. 环氧树脂：环氧树脂是一种聚合物，具有良好的粘接性和耐久性。
它的主要成分是环氧基团，可以与其他物质发生化学反应，形成坚固的胶结。
2. 固化剂：环氧树脂AB胶的固化剂通常是胺类化合物，如乙二胺、三乙烯四胺等。
固化剂与环氧树脂中的环氧基团发生反应，形成三维网络结构，使胶水固化并增加强度。
3. 助剂：为了改善环氧树脂AB胶的性能，常常在其成分中添加一些助剂，如稀释剂、增韧剂、颜料等。
助剂可以调节胶水的粘度、流动性和颜色，提高其使用性能。
水晶胶和环氧树脂AB胶的成分不同，因此它们的性能和应用也有所区别。
水晶胶透明、无色，具有较高的粘接强度和耐候性，广泛应用于玻璃、塑料、金属等材料的粘接和修补。
它适用于室内和室外环境，可以抵御阳光、水、油等常见的腐蚀性介质。
水晶胶的使用方法简单方便，只需将胶水均匀涂抹在要粘接的材料表面，然后将两个材料紧密贴合并压紧，等待一段时间即可完成粘接。
环氧树脂AB胶的固化过程较为复杂，需要将环氧树脂和固化剂按照一定比例混合，并在一定的时间内进行胶结反应。
环氧树脂AB胶具有较高的粘接强度和耐腐蚀性，适用于金属、陶瓷、混凝土等材料的粘接和修补。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环氧树脂是一类具有良好的粘接性、电绝缘性、化学稳定性的热固性高分子材料,作为胶粘剂、涂料和复合材料等的树脂基体,广泛应用于建筑、机械、电子电气、航空航天等领域。
环氧树脂使用时必须加入固化剂,并在一定条件下进行固化反应,生成立体网状结构的产物,才会显现出各种优良的性能,成为具有真正使用价值的环氧材料。
因此固化剂在环氧树脂的应用中具有不可缺少的,甚至在某种程度上起着决定性的作用。
环氧树脂潜伏性固化剂是近年来国内外环氧树脂固化剂研究的热点。
所谓潜伏性固化剂,是指加入到环氧树脂中与其组成的单组分体系在室温下具有一定的贮存稳定性,而在加热、光照、湿气、加压等条件下能迅速进行固化反应的固化剂,与目前普遍采用的双组分环氧树脂体系相比,由潜伏性固化剂与环氧树脂混合配制而成的单组分环氧树脂体系具有简化生产操作工艺,防止环境污染,提高产品质量,适应现代大规模工业化生产等优点。
环氧树脂潜伏性固化剂的研究一般通过物理和化学的手段,对普通使用低温和高温固化剂的固化活性加以改进,主要采取以下两种改进方法:一是将一些反应活性高而贮存稳定性差的固化剂的反应活性进行封闭、钝化;二是将一些贮存稳定性好而反应活性低的固化剂的反应活性提高、激发。
最终达到使固化剂在室温下加入到环氧树脂中时具有一定的贮存稳定性,而在使用时通过光、热等外界条件将固化剂的反应活性释放出来,从而达到使环氧树脂迅速固化的目的。
本文就国内外环氧树脂潜伏性固化剂的研究进展作一基本概述。
1 环氧树脂潜伏性固化剂1.1 改性脂肪族胺类脂肪族胺类固化剂如乙二胺、己二胺、二乙烯三胺、三乙烯四胺等是常用的双组分环氧树脂室温固化剂,通过化学改性的方法,将其与有机酮类化合物进行亲核加成反应,脱水生成亚胺是一种封闭、降低其固化活性,提高其贮存稳定性的有效途径。
这种酮亚胺型固化剂与环氧树脂组成的单组分体系通过湿气和水分的作用而使酮亚胺分解成胺因此在常温下即可使环氧树脂固化。
但一般固化速度不快,使用期也较短,原因是亚胺氮原子上的孤对电子仍具有一定的开环活性。
为解决这一问题,武田敏之用羰基两端具有立体阻碍基团的酮3-甲基-2 -丁酮与高活性的二胺1,3 二氨甲基环己烷反应得到的酮亚胺不仅具有较高的固化反应活性,而且贮存稳定性明显改善。
另外日本专利报道采用聚醚改性的脂肪族胺类化合物与甲基异丁基酮反应得到的酮亚胺也是一种性能良好的环氧树脂潜伏性固化剂。
脂肪族胺类固化剂通过与丙烯腈、有机膦化合物,过渡金属络合物的反应,也可使其固化反应活性降低,从而具有一定的潜伏性。
1.2 芳香族二胺类芳香胺由于具有较高的Tg而受到重视,但由于其的剧毒性而限制了应用。
经改性制得的芳香族二胺类固化剂则具有Tg高、毒性低、吸水率低、综合性能好的优点。
近年来研究较多的芳香族二胺类固化剂有二胺基二苯砜(DDS)、二胺基二苯甲烷(DDM)、间苯二胺(m PDA)等,其中以DDS研究得最多最成熟,成为高性能环氧树脂中常用的固化剂。
DDS用作环氧树脂潜伏性固化剂时,与MP DA、DDM等芳香二胺相比,由于其分子中有强吸电子的砜基,反应活性大大降低,其适用期也增长。
在无促进剂时,100克环氧树脂配合物的适用期可达1年,固化温度一般要达到200℃。
为了降低其固化温度,常加入促进剂以实现中温固化。
近年来为了改善体系的湿热性能和韧性,对DDS进行了改性,开发出多种聚醚二胺型固化剂,使得它们在干燥时耐热性有所降低,这些二胺因两端胺基间的距离较长,造成吸水点氨基减少,并且具有优良的耐冲击性。
1.3 双氰胺类双氰胺又称二氰二胺,很早就被用作潜伏性固化剂应用于粉末涂料、胶粘剂等领域。
双氰胺与环氧树脂混合后室温下贮存期可达半年之久。
双氰胺的固化机理较复杂,除双氰胺上的4个氢可参加反应外,氰基也具有一定的反应活性。
双氰胺单独用作环氧树脂固化剂时固化温度很高,一般在150～170℃之间,在此温度下许多器件及材料由于不能承受这样的温度而不能使用,或因为生产工艺的要求而必须降低单组分环氧树脂的固化温度。
解决这个问题的方法有两种,一种是加入促进剂,在不过分损害双氰胺的贮存期和使用性能的前提下,降低其固化温度。
这类促进剂很多,主要有咪唑类化合物及其衍生物和盐、脲类衍生物、有机胍类衍生物、含磷化合物,过渡金属配合物及复合促进剂等,这些促进剂都可以使双氰胺的固化温度明显降低,理想的固化温度可降至120℃左右,但同时会使贮存期缩短,而且耐水性能也会受到一定的影响。
另一种降低单组分环氧树脂固化温度的有效方法是通过分子设计的方法对双氰胺进行化学改性。
在双氰胺分子中引入胺类,特别是芳香族胺类结构,以制备双氰胺衍生物,如瑞士Ciba Geigy公司开发的HT 2833,HT 2844是一种用3,5 二取代苯胺改性的双氰胺衍生物,其化学结构式如下:据报道,此类固化剂与环氧树脂相溶性较好,贮存期长,固化速度快,在100℃下固化1h,剪切强度可达25MPa,150℃固化30min,剪切强度可达27MPa。
日本旭化成工业公司研制的粉末涂料专用固化剂AEHD-610,AEHD-210也是一种改性双氰胺衍生物。
另外,日本有采用芳香族二胺如4,4’二氨基二苯甲烷(DDM),4,4’二氨基二苯醚(DDE),4,4’二氨基二苯砜(DDS),对二甲苯胺(DMB)分别与双氰胺反应制得其衍生物的报道。
上述引入苯环后的双氰胺衍生物与双酚A型环氧树脂的相溶性与双氰胺相比明显增加,与E 44环氧树脂组成的单组分体系在室温贮存期长达半年之久,固化温度均低于双氰胺。
国内有关对双氰胺进行化学改性得到双氰胺衍生物的报道较少,温州清明化工采用环氧丙烷与双氰胺反应制得了双氰胺MD 02,其熔点154～162℃,比双氰胺的熔点(207～210℃)低了45℃左右,采用100份E 44环氧树脂,15份MD 02和0 5份2 甲基咪唑组成的配方,150℃下凝胶的时间为4min。
用苯胺甲醛改性双氰胺所得的衍生物与双酚A型环氧树脂混溶性增加,在丙酮和酒精的混合溶液中有良好的溶解性,且反应活性增加,贮存性也较长。
1.4 咪唑类咪唑、2-甲基咪唑、2-乙基-4-甲基咪唑、2-苯基咪唑等咪唑类固化剂是一类高活性固化剂,在中温下短时间即可使环氧树脂固化,因此其与环氧树脂组成的单组分体系贮存期较短,必须对其进行化学改性,在其分子中引入较大的取代基形成具有空间位阻的咪唑类衍生物,或与过渡金属Cu、Ni、Co、Zn等的无机盐反应生成相应的咪唑盐络合物,才能成为在室温下具有一定贮存期的潜伏性固化剂。
对咪唑类固化剂进行化学改性的方法很多,从反应机理上来看,主要有两种:一种是利用咪唑环上1位仲胺基氮原子上的活泼氢对其进行改性,这类改性剂有异氰酸酯、氰酸酯、内酯等,改性后所得的咪唑类衍生物具有较长的贮存期和良好的机械性能。
另一种方法是利用咪唑环上3位N原子的碱性对其改性,使它与具有空轨道的化合物复合,这类物质包括有机酸、金属无机盐类、酸酐、TCNQ、硼酸等。
其中金属无机盐类一般是含具有空轨道的过渡金属离子,如Cu2+、Ni2+、Zn2+、Cd2+、Co2+等,它们与咪唑形成配位络合物,具有很好的贮存性,而在150～170℃迅速固化,但无机盐类、有机酸及其盐类等的引入,将会破坏原咪唑固化产物的耐水解性和耐湿热性。
国内对咪唑类潜伏性固化剂的研究较少,国外市场则相对较多。
日本第一工业制药株式会社将各种咪唑与甲苯二异氰酸酯(TDI)、异佛尔酮二异氰酸酯(IPDI)、六次甲基二异氰酸酯(HDI)反应制成封闭产物,减弱了咪唑环上胺基的活性,有较长使用期,当温度上升到100℃以上,封闭作用解除,咪唑恢复活性,环氧树脂固化。
1.5 有机酸酐类有机酸酐类固化剂与双氰胺相似,具有较好的贮存稳定性,尽管固化温度较高,可是固化产物的力学性能、介电性能和耐热性能均较好。
不过这类固化剂由于酸酐键容易水解的缘故而耐湿性较差,并且不容易进行化学改性,因此一般采用添加促进剂的方法降低有机酸酐类固化剂的固化温度。
有机酸酐类固化剂常用的固化促进剂包括叔胺和叔胺盐,季膦盐,路易斯酸-胺络合物,乙酰丙酮过渡金属络合物等。
1.6 有机酰肼类与双氰胺一样,有机酰肼也是一种高熔点固体,但其固化温度比双氰胺低。
有机酰肼与环氧树脂组成的单组分环氧树脂胶体系的贮存期可达4个月以上,常用的有机酰肼化合物有:琥珀酸酰肼、己二酸二酰肼、癸二酸酰肼、间苯二甲酸酰肼和对羟基安息香酸酰肼(POBH)等。
不同种类的有机酰肼固化温度不尽相同,由于其固化温度较高,故常加入促进剂来降低固化温度,所用的促进剂与双氰胺基本相同。
1.7 路易斯酸胺络合物类路易斯酸胺络合物是一类有效的环氧树脂潜伏性固化剂,由BF3、AlCl3、ZnCl2、PF5等路易斯酸与伯胺或仲胺形成络合物而成。
作为环氧树脂的固化剂,这类络合物常温下相当稳定,而在120℃时则快速固化环氧树脂,其中研究最多的是三氟化硼-胺络合物。
据报道,一种合成的新型三氟化硼-胺络合物BPEA-2具有良好的潜伏性、粘接性能和韧性。
路易斯酸胺络合物也是酸酐类和芳香胺类潜伏性固化剂常用的促进剂。
1.8 微胶囊类微胶囊类环氧树脂潜伏性固化剂实际上是利用物理方法,将室温双组分固化剂采用微细的油滴膜包裹,形成微胶囊,加入到环氧树脂中后将固化剂的固化反应活性暂时封闭起来,而通过加热、加压等条件使胶囊破裂,释放出固化剂,从而使环氧树脂固化。
微胶囊类环氧树脂潜伏性固化剂的成膜剂包括纤维素、明胶、聚乙烯醇、聚酯、聚砜等,由于制备工艺要求严格,胶囊膜的厚度对贮存、运输和使用会带来不同程度影响。
2 结语虽然环氧树脂潜伏性固化剂的种类很多,但是每种类型的固化剂都有一定的优点和缺点,到目前为止,仍然没有发现一种性能特别优良,十分理想的潜伏性固化剂。
目前环氧树脂潜伏性固化剂的研究主要集中在双氰胺类,咪唑类和芳香族二胺类固化剂。
同时在达到潜伏性固化剂使用中降低固化温度、缩短固化时间、延长适用期的要求的基础上,进一步解决环氧树脂固化产物耐水、耐热,以及提高韧性等问题,也是今后环氧树脂潜伏性固化剂研究的重点。
不仅如此,随着人们对环境保护意识的提高,低毒和无毒的环保型环氧树脂潜伏固化剂的研究也是必然的趋势。
