第一章概况第一节概述一、巷道名称：本《作业规程》掘进的巷道为井底水仓。
二、掘进目的及巷道用途：该巷道掘进的目的：担负隰东井田储存水任务。
三、巷道设计长度及服务年限：水仓设计总长度为：131米。
服务年限：服务至隰东井田面积内煤采完结束。
四、预计开、竣工时间：经矿有关领导研究决定，本掘进工作面自2011年8月15日开工，预计2011年11月15日竣工。
第二节编写依据一、《山西省临汾市煤炭设计院》的施工设计图纸。
二、《山西潞安集团蒲县隰东煤业有限公司运输巷掘进面地质说明书》。
三、《煤矿安全规程》（2011版）。
四、《矿山井巷工程施工及验收规范GBJ213-90》。
五、《煤矿井巷工程质量检验评定标准MT5009-94》。
六、《技术操作规程》。
七、《煤矿建设安全规定》。
八、国家及地方行业有关的法律、法规。
第二章井上下相对位臵及水文地质情况第一节地面相对位臵及邻近采区开采情况第二节（煤）岩层赋存情况一、煤（岩）层产状、厚度、结构、坚固性系数：煤层结构比较简单，煤厚1.0米-1.5米，平均厚度1.3米，煤层西南高东北低，倾角1度-3度。
地温为13℃左右。
地压影响不明显。
煤层普氏硬度系数为2，夹矸普氏硬度系数为2.5，直接底普氏硬度系数为3.0，直接顶普氏硬度系数为3.5。
煤层顶底板岩性特征表表二二、煤层瓦斯涌出量、瓦斯等级、发火期：瓦斯含量较低，煤具有自燃性。
要做好防止防治煤层自燃发火工作，确保安全生产。
第三节地质构造本掘进面位于紫荆山大断裂带，其派生的小构造较为发肓，对煤层形态影响不大。
没有发现较大断层。
第四节水文地质水文情况：该工作面老顶为细砂岩，派生断层和裂隙较发育。
掘进过程中局部地区有淋水出现，水量为每小时0.1-0.4立方米。
该掘进工作面北邻现运输大巷，南是本采区实煤区。
西边是回风大巷，。
从以上情况可以判定：我矿井底水仓掘进面不存在水害威胁，。
第三章巷道布臵情况第一节巷道简述井底水仓布臵在2#煤层底板，施工中按地测科给定的中腰线施工。
煤矿25区水仓掘进作业规程
煤矿25区水仓掘进作业规程1. 前言为确保煤矿生产的安全和高效，制定本规程，规范煤矿25区水仓掘进作业。
2. 适用范围本规程适用于煤矿25区水仓掘进作业。
3. 作业前准备1.了解掘进工作面的围岩、煤层、瓦斯及水文地质情况。
2.掘进工作面的出入口应有“禁止未经许可进入”、“注意瓦斯”、“禁止吸烟、明火”等标示牌。
3.检查掘进机、电缆、轨道、通风、水仓、输送带、通讯等设备是否正常运转可靠。
4.开展安全教育，做好职工的思想教育，增强职工安全责任意识和安全防范意识。
4. 作业程序1.按要求对掘进工作面进行清理，保持工作面清洁，避免工作面垃圾堆积。
2.掘进时应按照设计的掘进进度和标高，掘进工作面应保持地下水及地面水位的平衡状态。
3.掘进机工作时应保证加油、换油、润滑油脂的定期检查，控制掘进机的电流、电压、电波等参数，保证掘进作业的顺利进行。
4.当掘进机推进至一定距离时，需要清理掘进面前方的煤层，将煤层中的瓦斯及矸石进行处理或运输至矿区指定地点。
5.作业结束后，要及时清理掘进作业面，恢复原状，保证施工过程中未引起任何地质灾害。
6.在施工过程中，应注意观察掘进面周边及煤层变化，及时做好水仓瓦斯的监测，做好职工人员的安全措施。
5. 安全防护1.在掘进作业面上要设置合理的通风系统，保持矿井的通风状态，及时排除瓦斯及烟尘，保证空气流通。
2.在作业面进行掘进时要设置严格的岩层支护工程，防止掘进面坍塌。
同时，进行岩层支护要根据围岩的稳定性，选用合适的材料进行支护安装。
3.在掘进机运行过程中，应定期对掘进机进行维护保养，确保设备状态良好。
遇到设备故障时，应迅速停机，并通知维修人员现场进行处理。
4.严禁地面和井下作业中讲电话、发短信等娱乐行为，严格按照规章制度操作。
6. 总结本规程是煤矿25区水仓掘进作业的基本规范，旨在规范掘进作业流程、确保矿井生产安全和加强职工的安全意识。
同时，我们应该坚持思想高度统一、组织严密、落实到位、抓细抓实的原则，认真执行各项安全措施，防止事故的发生，确保煤矿的安全生产。
水仓施工作业规程
水仓施工作业规程一、概况：设计要求，排水水仓位于付井大巷井底车场的左侧，其开口位置距付斜井变坡点56m处，以55°夹角掘进4m后，转为90°夹角垂直于付巷开拓，水仓分为立水仓和副水仓两个，具体位置见附图。
二、地质构造本矿区内总体构造形态为西缓倾的单斜构造；倾角1～3°含煤的三叠系瓦窑组岩层呈简单层状叠置。
局部地段发育有宽缓的波状或鼻状起伏，未发现较大的断层，无岩浆活动痕迹，构造简单。
三、巷道规格水仓巷道以半圆拱形开拓，巷道断面为：毛宽 2.4m，毛高2.58m，毛拱高1.2m，毛断面5.57㎡静宽2.2，静高2.48m，静拱高1.1m，静断面4.93㎡四、支护形式及要求（一）支护形式巷道支护形式为锚杆、锚网、锚喷支护，巷道顶部4根锚杆，两帮各两根。
顶帮全部挂网，然后锚喷，锚喷时添加防水剂，锚杆排距为800mm，间距为800mm。
锚杆采用18—20mm的圆钢锚杆，锚杆长度2.06m，托板为方形钢板，锚网采用6mm的钢筋网，网孔为120mm×120mm的方形孔，网片长2m，宽1m。
1、临时支护掘进巷道要控制最大空顶距，如巷道空顶距超过2米或顶板破碎段，要采取临时支护，临时支护的材料规格，用圆木直径不得小于Φ200mm×巷道高度，支护必须打在硬底上，在顶板破碎要加密支护数量。
在临时支护之前，必须敲帮问顶，发现活石头立即处理。
2、永久支护在临时支护下进行永久支护，按装锚杆要由外向里按顺序按装，锚固剂采用K2835型号，每根锚杆使用2节药卷，特锚固剂凝固5分钏后再按托板紧螺丝，托板要托住锚网，喷浆厚度不低于100mm，锚杆间排距为800mm，其正负误差不得超过100mm，锚杆托盘必须紧贴岩面，然后上紧螺丝喷浆水泥要用达标水泥，水泥、石子、砂子，配合比为1：2：2。
喷浆强度不小于C20。
（二）支护要求1、锚杆间排距允许误差±100mm。
2、锚杆垂直于岩面不小于75º。
井下水仓规程
第一章概况第一节概述一、巷道名称及施工基本情况本《作业规程》施工的巷道为王家岭煤矿井巷工程（二期）井下中央水仓。
巷道设计长度308.5m；主水仓还剩84.6米，副水仓还剩9.2米。
二、掘进目的及巷道用途巷道用途是矿井生产时满足井下排水需要。
三、巷道设计长度巷道设计长度：308.5m。
四、开工时间预计本工作面自2011年3月开工。
第二节编制依据1、《华晋焦煤有限公司王家岭煤矿井下中央水仓平、断面图》《编号S1287G-136-1》2、《煤矿井巷工程质量检验评定标准》（MT5009-94）3、《砌碹混凝土支护技术规范》（GBJ86-85）4、《煤矿安全规程》5、国家及行业有关法律、法规6、《矿山井巷工程施工及验收规范》（GB213-90）7、<<华晋焦煤有限公司王家岭煤矿井巷工程二期施工组织设计>>第二章水文地质一、工程地质根据《王家岭煤矿碟子沟风井井检3#柱状图》2#煤层厚度6.05m，煤层顶板为粉砂岩、细粒砂岩及砂质泥岩。
粉砂岩灰黑色，薄层状、块状构造、局部夹砂岩条带，破碎；细粒砂岩灰白、深灰色、中厚层产状，细粒砂状结构，块状构造，层面灰黑色、多见薄煤线及植物化石，局部夹泥岩条带，砂质泥岩黑色，薄层状，砂泥质结构，块状结构，平坦状断口，多见植物化石。
煤层底板为细砂质泥岩灰黑色，薄层状，细砂质泥状结构，块状构造。
参差状断口，见植物根部化石。
二、涌水量根据进风井井底车场施工期间揭露的岩层，本巷道无涌水。
三、瓦斯、煤尘、自燃等其他条件根据2009年华晋焦煤有限公司王家岭煤矿《瓦斯含量及涌出量补充测定》中提供单个综掘工作面瓦斯涌出量为2.83m3/min，单个炮掘工作面瓦斯涌出量为1.68m3/min，低瓦斯矿井，根据建设单位要求按照高瓦斯进行管理。
四、检查准备工作（一）、巷道情况1、开工前先检查主、副水仓巷道的中、腰线和工程质量。
中、腰线如有问题，要汇报调度室，请有关人员进行校正。
煤矿井下水仓规程
第一章概况 (6)第一节概述 (6)第二节编写依据 (6)第二章地面相对位置及地质水文情况 (7)第一节地面相对位置及邻近采区开采情况 (7)第二节煤（岩）层赋存特征 (7)第三章巷道布置及支护说明 (8)第一节巷道布置 (8)第二节支护设计 (8)第三节支护工艺 (10)第四章施工工艺 (13)第一节施工方法 (13)第二节凿岩方式 (13)第三节爆破作业 (13)第四节装、运岩(煤)方式 (14)第五节管线及轨道敷设 (14)第六节设备及工具配备 (15)第五章劳动组织及主要技术经济指标 (16)第一节劳动组织 (16)第二节循环作业图表 (17)第三节主要技术经济指标 (17)第六章生产系统 (18)第一节通风系统 (18)第二节压风系统 (19)第三节防尘系统 (19)第四节防灭火 (19)第五节安全监测系统 (20)第六节供电系统 (20)第七节排水系统 (20)第八节运输系统 (20)第九节通迅系统 (20)第七章灾害预防及避灾路线 (21)第八章安全技术措施 (22)第一节施工准备 (22)第二节“一通三防”管理 (22)第三节顶板管理 (24)第四节爆破管理 (24)第五节防治水管理 (28)第六节机电管理 (29)第七节运输管理 (30)第八节其它 (32)矿审批意见规程名称：报送时间：年月日审批意见专业审批意见第一章概况第一节概述一、巷道名称、位置本《作业规程》掘进的巷道为中央水仓，中央水仓的开门位置导线点0向东0.54m为牛鼻子，工作面开门标高+901.223m。
二、掘进目的及巷道用途掘进目的是为全矿井各工作面涌水集中汇集后排到地面。
三、巷道设计长度、坡度、工程量及服务年限巷道设计长度、坡度、工程量：水仓的开门位置导线点0向东0.54m为牛鼻子。
方位：水仓开门方位：314°20′29″。
设计长度：水仓设计长度约为242m，配水井2个长度共13.2m，吸水井6.6m 配水巷9.3m。
15#采区水仓施工作业规程

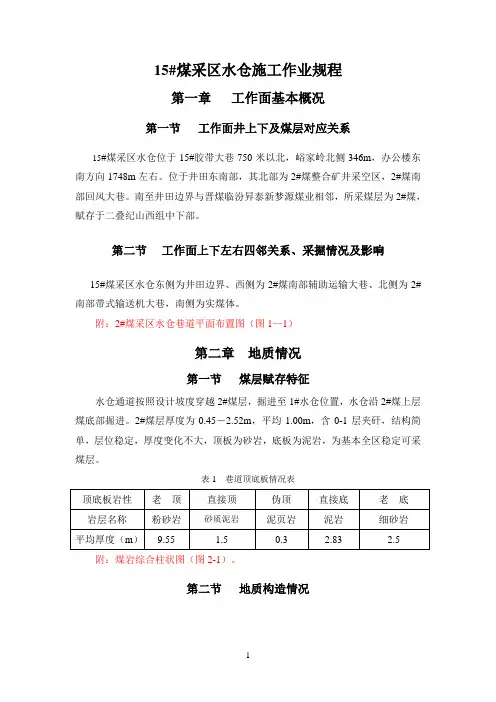

15#煤采区水仓施工作业规程第一章工作面基本概况第一节工作面井上下及煤层对应关系15#煤采区水仓位于15#胶带大巷750米以北，峪家岭北侧346m，办公楼东南方向1748m左右。
位于井田东南部，其北部为2#煤整合矿井采空区，2#煤南部回风大巷。
南至井田边界与晋煤临汾昇泰新梦源煤业相邻，所采煤层为2#煤，赋存于二叠纪山西组中下部。
第二节工作面上下左右四邻关系、采掘情况及影响15#煤采区水仓东侧为井田边界、西侧为2#煤南部辅助运输大巷、北侧为2#南部带式输送机大巷，南侧为实煤体。
附：2#煤采区水仓巷道平面布置图（图1—1）第二章地质情况第一节煤层赋存特征水仓通道按照设计坡度穿越2#煤层，掘进至1#水仓位置，水仓沿2#煤上层煤底部掘进。
2#煤层厚度为0.45－2.52m，平均1.00m，含0-1层夹矸，结构简单，层位稳定，厚度变化不大，顶板为砂岩，底板为泥岩，为基本全区稳定可采煤层。
表1 巷道顶底板情况表顶底板岩性老顶直接顶伪顶直接底老底岩层名称粉砂岩砂质泥岩泥页岩泥岩细砂岩平均厚度（m）9.55 1.5 0.3 2.83 2.5 附：煤岩综合柱状图（图2-1）。
第二节地质构造情况根据三维勘探资料分析前方不存在影响巷道掘进的地质构造，但不排除存在隐伏的地质构造，掘进过程中必须按超前钻探设计要求进行超前钻探，探明前方地质水文情况。
第三节预测或实测瓦斯、火、煤尘情况根据地质报告提供资料，该面属低瓦斯面，煤尘具有爆炸性，自燃等级Ⅱ级，地温、地压正常。
第四节水文地质情况根据瞬变电磁勘探资料及钻探资料，该工作面涌水主要来自2#煤层顶板裂隙水，预计正常涌水量为0.5m³/h，最大涌水量为3.5m³/h。
掘进时施工队组必须接好排水管路并配备满足正常涌水量2倍以上的水泵，随时注意观测涌水情况。
巷道掘进中必须坚持“预测预报、有掘必探、先探后掘、先治后采”的原则进行超前钻探。
第三章巷道布置第一节巷道简述2#煤采区水仓掘进施工，2#煤采区水仓设计长度为78.8m其中包括1#通道13.31m、2#通道13.31m,、水仓40.13m（集水井）、水泵房11.6m。
250水平水仓及硐室施工作业规程
+250水平水仓泵房施工作业规程单位：巴东县麂子岩矿有限责任公司矿长：李德凯编制：田华审核：向海波时间：二○○九年四月二十五日审批栏施工班组人员签名（不准他人代签）年月日我矿采用平硐上下山开拓、下山开采，矿井排水方式为机械排水后由平硐自流出井。
目前矿井正常涌水量8m3/h，最大涌水量13m3/h，井下涌水与地表水有一定联系，矿井应加强雨季防排水工作。
一、一般规定及要求1、根据《煤矿安全规程》规定，井下机电硐室严禁设集油坑。
带油的电气设备，如果溢油或漏油必须立即处理。
2、水仓必须分正副水仓, 水仓容积须储藏16小时以上的正常涌上水量.3、硐室的位置应设在围岩稳定、无淋水、靠近新鲜风流的巷道中。
4、泵房内无滴水现象.二、硐室尺寸的确定（按安装两台的水泵设计）1、按照安装两台设备的要求：其设备间应保持1米的通道;机外缘与壁的距离不小于0.8米;设备宽度1.0米,其长度0.5硐室长度3.5宽度3.5米,高度3.5.2、硐室地面高于邻近水仓2米3水仓高 3.5米,容水净高2米,宽 2.5米,长50 米.容积为2*2.5*50=250立方米.三、硐室的断面形状、支护、水沟、基础、水池、电缆等1、硐室的断面为半园拱形，围岩稳定一般采用裸体支护。
围岩不稳定时采用化拱或做墩支护。
墩宽拱宽300毫米。
2、地面用100号混凝土铺底，100毫米厚。
3、水泵基础0.5米深.高出地面200毫米.四、各硐室断面示意图1、泵房及水仓平面布置图2、泵房及水仓断面示意图泵房净断面规格尺寸示意图水仓断面规格尺寸示意图3、水仓及泵房基础剖面图五、规格尺寸及质量要求1、泵房硐室净高3.5米,净宽3.5米（2.5米高度内宽度必须2.5米）2、水仓净高3.5米,净宽2.5米（2.5米高度内宽度必须2.5米）3、所有尺寸不得小于规定尺寸,不得大于规定尺寸的100毫米4、水仓规格3.5×2.5×50米，压机包硐室规格3.6×3.5×3.5米5、硐室底板面必须高于巷道轨面0.1米,基础底板面高于硐室地面0.1米;底板面必须混凝土厚度不低于100毫米6、泵房必须做铁栅栏门,水仓如水口处也必须做铁栅栏门.7、墩宽拱宽:不得小于0.3米8、墩面拱面：要抹面光滑，无蜂窝、无裂隙、无滴水等9、砂浆充填：砂浆饱满，充填严实10、化拱支模：确保各项尺寸、支模牢固、模板均匀，墩必须在24小时以后方可支模化拱11、拆模时间：必须在48小时以上六、安全措施1、放炮时，设置好警戒线，派专人警戒，防止进出的人员经过。
井底水仓作业规程
郁山煤矿技改主井井底水仓作业规程中煤三建三十工程处郁山项目部二零一一年三月十日郁山煤矿技改主井井底水仓作业规程第一章工程概况一、编制依据：本作业规程根据矿方提供的井下内水仓及外水仓图纸资料和新版《煤矿安全规程》、《矿山井巷工程施工及验收规范》、《煤矿井巷工程质量检验评定标准》等有关质量管理规定进行编制。
二、工程概况井底水仓位于-220水平井底车场一号交岔点以南,是井底主排水泵房重要连接部分,担负着全矿井的蓄、排水工作；巷道全长450.28m米；井底水仓由水仓上平台车场、内仓、外仓及清仓绞车房组成，其中①~②、⑤~⑥段位为17°的下坡，内外总长度为25.03m；②~③、⑥~⑦段位为3‰上坡，内外总长度为419.25m；③~④、⑦~⑧总长度为4m，清仓绞车房长度为2m。
支护方式采用锚网喷临时+砼永久支护。
具体位置及尺寸详见附图。
工程概况表：第二章地质概况第一节地质预计以已揭露的车场段岩性分析，井底水仓岩性应以砂岩为主，预计该段施工巷道的砂岩产状为250°∠25°，已揭露的地质情况未发现大型构造及集中出水点。
第二节煤层特征根据郁山煤矿技改主井外水仓预计地质剖面图分析，二1煤位于该巷道下平均120m左右的位置，所以井底水仓预计不可揭露二1煤，由于两层灰岩都位于二1煤以下，所以也不可揭露。
但是不排除受构造影响，使该巷道地质情况发生变化。
在施工过程中，应密切重视地质情况的变化，及时准确的收集相关地质资料。
第三节水文地质本施工段预计正常涌水量小于10 m3/h，当断层导通上部砂岩含水层时，涌水量可达30 m3/h，若导通下部寒武系灰岩水时，涌水量可达200 m3/h以上。
所以不可排除水害的威胁，在施工的过程中应重视地质条件的变化。
第三章巷道支护及参数第一节断面形状和尺寸一、断面形状井底水仓断面形状都为直墙半圆拱。
二、断面尺寸1-1断面：净宽×高=3600×2700mm掘宽×高=4300×3150mm2-2断面:净宽×高=2000×2100mm掘宽×高=2500×2450mm3-3断面:净宽×高=2000×2500mm掘宽×高=2700×2850mm第二节巷道支护根据煤炭工业部郑州设计研究院设计及YSRQ10-06号工程变更单，确定井底水仓临时支护为锚网喷支护、永久支护为浇筑砼。
