排气管美化天线图纸
排气管TD天线
机械性 能
0°轴向交叉极化比（dB） 0°前后比（dB） 环境条件要求 雷电保护
产品尺寸（mm） 水平方位角可调角度（o）
天线罩材料，颜色 接口类型 控制方式 控制协议
≥20
≥33 满足 YD/T1059-2004
直流接地
约为直径 325mm；高 1800mm
±15
玻璃钢；白色
N 型阴头
采用内置 ICU 的控制方式；控制信号线缆 独立出线
前后比（dB）
上旁瓣抑制（dB）
0°指向波束增益（dBi）
0° 指 向 波 束 水 平 面 半 功 率 波 束 宽 度 （o）
0°指向波束水平面副瓣电平（dB） 业
务
±60°指向波束增益（dBi）
波 束
±60°指向波束水平面半功率波束宽 度（o）
±60°指向波束水平面副瓣电平（dB）
≥10 ≥28 ≤ -16 ≥19 ≤ 29 ≤-12 ≥15 ≤ 34
参考 AISG2.0 协议，并能符合中国移动提 出的电调天线控制协议要求
参
数
同极化辐射端口之间的隔离（dB）
异极化辐射端口之间的隔离度（dB）
水平面半功率波束宽度（o）
单 元 波 束
辐 射 参 数
广 播 波 束
单元波束增益（dBi） 轴向交叉极化（dB） ±60°交叉极化（dB）
前后比（dB） 水平面半功率波束宽度（o）
广播波束增益（dBi） 波束±60°边缘功率下降（dB） 垂直面半功率波束宽度（o）
轴向交叉极化比（dB）
指标 1880～1920(F) 2010～2025(A)
3°～12° ±1
-26±2 < 0.7 <5 < 1.5 ≥20 ≥25 100 ±15(F) 90 ±15(A) ≥13.5 ≥15 ≥10 ≥23 65±5 ≥13.5 12±3
常见天线以及调整方法及规范
常见天线以及调整方法及规范常见天线以及调整方法及规范1、板状天线调整方式板状天线就是定向天线，板状天线是移动通信系统天线的一种，主要用于室外信号覆盖。
无论是GSM 还是CDMA、LTE，板状天线是用得最为普遍的一类极为重要的基站天线。
这种天线的优点是：增益高、扇形区方向图好、后瓣小、垂直面方向图俯角控制方便、密封性能可靠以及使用寿命长。
1.1 天线方位角调整使用扳手等工具对锯齿夹码处的螺丝进行松动（上图中红圈位置），然后将天线以安装抱杆为中心转动调节，达到期望方位角后再次将螺丝拧紧固定好。
板状天线方位角调整范围比较大,可以根据实际需求调整.1.2 下倾角的调节1.2.1 机械下倾角的调节使用扳手等工具对连接臂处的螺丝进行松动（图片中红圈位置），然后对天线的机械角度进行调节，达到期望角度后将螺丝拧紧固定好。
电子下倾的调整1.2.2 电子倾角的调节板状天线电调有两种，一种是旋转调节，一种是插拔调节。
上图为旋钮式调节电调。
旋转旋钮（图中蓝色部分），电调滑标会移动，红色指针（图中箭头指示的地方）到达某一刻度电调即为多少度。
上图为插拔式调节电调。
在调节电子下倾的时候直接通过插拔电调滑标（图中红圈标示部分）即可对其进行调节，滑标漏出的刻度即为当前电子下倾值。
电子下倾的可调范围一般在天线标签上都有标示,如下图:2、美化天线的调节随着移动通信网络的迅速发展，传统基站天线与周边环境的冲突越来越大，很难融入周边的环境，因此直接影响到城市的美好环境。
另外，随着人们环保意识的提高，大多数市民因为对移动通信基站的不了解而对基站进入其周边大楼具有一种盲目的排斥心理。
这些都极大地加大了移动通信运营商基站物业协调、工程实施和基站维护等工作的难度。
天线美化工程作为一种手段，满足了人们对城市环境要求越来越高的需求，越来越受到有关各方的广泛关注。
美化天线一般可以分为以下几个类型分类：1、美化排气管2、美化集束3、美化路灯杆4、美化方柱5、美化空调6、其他美化天线2．1 美化天线的调整方式2.1.1 美化排气管河南联通LTE-FDD美化排气管目前已知只有京信和摩比两种天线方位角的测量中心点（上图中红圈内的点）对着的方向为天线的主控方向，也就是方位角，在测量时罗盘方向与主控方向一致，读出示数即为当前方位角。
美化天线产品及案例
美化天线产品及案例一、普通基站类1、一体化集束天线(避雷杆型)●一体化集束天线❖说明：●适合于新建站址；●由于只有单层天线外罩，每个扇区不独立封装，三个扇区共用一个天线罩封装；●一体化集约设计，体积较小；重量轻，结构强度高。
●运输、安装过程看不到天线，较为隐蔽，安装方便。
●楼面安装，高度2~12米可选，内置三扇区辐射单元，设有爬梯和维护门，可调节天线下倾角和方位角。
●外形简洁修长，具有较强的隐蔽性。
2、排气管型天线●一体化集束天线❖说明：●单扇区电调天线,方位角下倾角可调。
●直径200mm,高度2500-4000mm.●一体化集约设计，体积较小；重量轻，结构强度高。
●运输、安装过程看不到天线，隐蔽性强，安装方便。
3、集束隐蔽外罩❖说明：●楼面安装，高度2~12米可选，可同时安装1~3副天线，根据不同的杆体高度设有爬梯、维护平台和维护门，可通过维护门对罩子内部的天线进行维护。
●适合于公共场所和居民住宅小区等。
特点：●可同时适用于新建站点和旧站改造；●产品结构可拆分，能够分体打包，运输搬运都较为方便；●可根据具体站点要求灵活选配多种不同参数、尺寸的天线；●由于无需集成天线，外罩的生产较为简单，供货较快。
4、半自动组合型❖说明：●楼面安装，高度2~12米可选，可同时安装1~3副天线，根据不同的杆体高度设有爬梯、维护平台和维护门，可通过维护门对罩子内部的天线进行维护。
●表面标准色：纯白色带条纹；●可内置三扇区天线；●外罩通过机械传动开闭，方便维护；●可直接安装，或选购各种高度的钢杆隐蔽辅材使用。
5、排风管型❖说明：●属于一体化单扇区隐蔽天线产品，一般用于商务区或住宅区楼顶，可以直接安装在楼顶。
●可根据需要挂在建筑物墙面的不同位置，外罩底部设有维护门，可直接调节装置调节天线的方位角和机械下倾角度，安装和后期维护都很方便。
6、烟囱型❖说明：●属于一体化单扇区隐蔽天线产品，一般用于商务区或住宅区楼顶，可以直接安装在楼顶。
隐蔽美化天线V0606
CGD-H12(A-1/2)
CGD-H15(A-1/2)
隐蔽 外罩
CGD-H20(A-1/2) 高杆灯
型
CGD-H10(B-1/2)
CGD-H12(B-1/2)
CGD-H15(B-1/2)
CGD-H20(B-1/2)
高10000 高12000 高15000 高20000 高10000 高12000 高15000 高20000

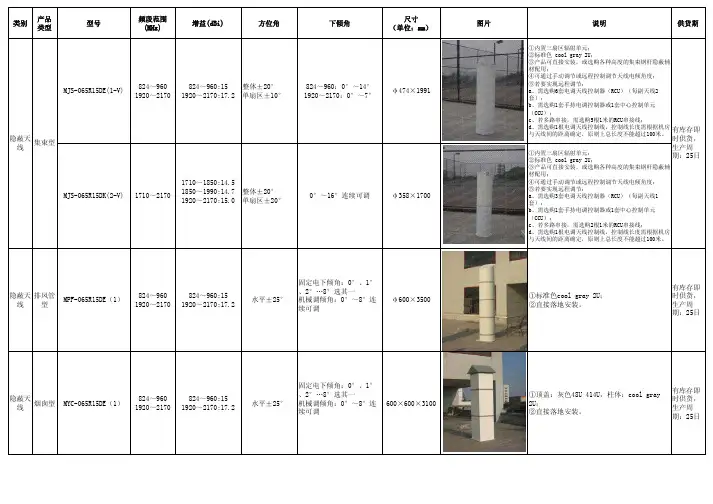

CFZ-75×60H250(A/C/D/F-1) 750×600×2500 2300mm以内的定向板状天线
CFZ-75×60H300(A/C/D/F-1) 750×600×3000 2800mm以内的定向板状天线 CFZ-75×60H350(A/C/D/F-1) 750×600×3500 3300mm以内的定向板状天线
有库存即时 供货，生产 周期：7日
装，不能与L型方柱钢架隐蔽辅
材配用。
类别
隐蔽 外罩
产品 类型
型号
CYC-50×50H150(A-1)
CYC-50×50H200(A-1)
CYC-50×50H250(A-1)
CYC-50×50H300(A-1)
CYC-50×50H350(A-1) 烟囱型
CYC-60×60H150(A-1)
用。
周期：7日
①外罩标准色：cool gray 2U； 有库存即时
②必须配合水塔钢架隐蔽辅材使 供货，生产
用。
周期：7日
类别
产品 类型
型号
尺寸 （单位：mm）
结构类型
建议安装天线
外观类型
隐蔽 外罩
集束型 CJS-D62H200(A/B/C-1)
Ф620X2000
/
美化天线说明与案例
美化天线设计应注重创新性和艺术性 ，通过独特的造型和色彩搭配，提升 城市形象。
经济性原则
成本控制
在保障功能和美观的前提下，应尽量降低美化天线的制造成本，提高性价比。
长期效益
美化天线设计应考虑长期效益，包括节能、环保、耐久性等方面，以降低后期 运营和维护成本。
2023
PART 04
美化天线案例分析
对于金属材质的美化天线，定期进行防锈处理，如涂抹防锈漆等， 以延长其使用寿命。
防水措施
确保美化天线的防水性能良好，避免水分渗入导致电气性能下降或 引发其他故障。定期检查防水密封条并及时更换损坏的部件。
防雷保护
在雷雨季节或雷暴天气时，加强对美化天线的防雷保护措施，如安装 避雷针、接地线等，以降低雷击对天线的影响。
REPORTING
案例一：城市建筑美化天线
隐藏式设计
将天线巧妙地隐藏在建筑 物的立面或屋顶，与建筑 外观融为一体，减少对视 觉的干扰。
创新性造型
通过独特的设计，将天线 转化为建筑的一部分，甚 至成为建筑的标志性元素， 提升建筑美感。
色彩搭配
根据建筑风格和色彩，为 天线选择合适的颜色，使 其与周围环境相协调，达 到美化效果。
按照设计要求安装天线支架， 确保支架牢固、稳定。
布置电缆
合理布置电缆，避免交叉、扭 曲或受到外力损伤。
安装美化天线
将美化天线安装在支架上，调 整角度和高度，确保达到最佳
接收效果。
调试与测试
完成安装后进行调试和测试， 确保天线正常工作，满足通信
要求。
验收标准与流程
验收标准
检查天线安装位置、角度、高度等参数是否符合设计要求； 测试天线的接收质量和覆盖范围是否满足通信要求；检查天 线的外观和周围环境是否协调美观。
排气管美化天线
JZ-仿排气管型美化天线型号：YBD-JZPQ-09**概述：排气管型美化天线，大部分应用于楼房楼顶之上，外观颜色以白色为主，结构和尺寸与真实的排气管一致，按比例缩放，原材料为玻璃钢和PVC管，外观实际，隐蔽性强，可以大大减少人们对天线的注意，起到环境美化的效果。
结构特点：玻璃钢材料(不饱和聚酯树脂或环氧树脂+无碱玻纤布)；强度高；耐老化；透波性好,透波损耗小，隐蔽天线罩对信号的影响不超过1dB，不对天线方向图产生影响。
安装方式为法兰接地，易于安装、维护；体积小运输方便。
规格：尺寸mm Ф160×2500，Ф200×2500，Ф320×3000材料厚度mm ≈5颜色白色，可按用户要求订制使用范围：造型美观，美化效果好、不易被察觉，内置天线型号可根据客户需求添加，天线水平方位角整体任意可调，机械下倾角天线集中，数目少，外观不易觉察，天线设置固定电下倾角0～10°，架设高度选择性大，能满足不同要求。
安装场所：各类建筑物的屋顶。
双频双极化排气管型一体化美化天线产品尺寸：外罩φ200*2500mm频率范围：824~960MHz 1710~2170MHz 增益:824~960MHz ≥14.1710~2170MHz ≥16.5dBi驻波比: ≤1.5前后比: ≥25dB输入阻抗: 50Ω前后比: ≥25dB水平面波瓣宽度: 65°±5°垂直面波瓣宽度: 15° 7°主瓣下倾: 0°~14° 0°~8°功率容量: 200W尺寸(净天线):Φ200mm,长度:2000-4000mm 重量(净天线):≥38Kg颜色：颜色可根据现场环境定制水平调角：±45°旋钮调节或遥控调节倾角调节方式：旋钮手动调节或遥控调节安装方式：楼面基础、挂墙、锚固安装维护方式：底侧维护门烟囱式美化天线产品型号:烟囱式美化天线。
美化天线 PPT课件
三、基站美化系列
水塔系列
型号：ST-003
型号：ST-002
配支架支撑 尺寸（mm）: Φ800*1700
总高度（mm）:5000
配支架支撑 尺寸（mm）: Φ1200*2250
总高度（mm）:3250
三、基站美化系列
其他系列
型号：GGP-010
型号：KT-002
尺寸（mm）：1700*1000*430 总高度（mm）：1780
一、室内覆盖系列
• 安装举例（金属天花）
1、天线
2、天花板（金属 3、）螺母
步骤：
先在2上打好直径33mm35mm
圆孔中，再将螺母3紧固天线1于天花的板圆2孔上，. 然后将天线1放
• 现场作业要点
入
天花板孔位尺寸必须大于天线接头的法兰盘，天 线底
板必须紧贴天花表面，否则将影响天线的电气性能
二、小区覆盖系列
3、 如果是旧小区改造，尽量使用小区原有草坪等，路灯， 广告牌的外观，拍好照片，量好尺寸，尽量做到一致。
4、广告牌标语需要同业主确认好，包括字体大小，颜色，内 容，是否打上物业的LOGO等等。
二、小区覆盖系列
• 现场作业要点
1、 现场勘查： 根据现场特点选定适当的美化天线。使天线与现场能
达到和谐统一。可参照小区覆盖美化和谐方案库。 注意现场的颜色问题，根据现场颜色来决定美化天线
美化天线定义
所谓美化天线,是指外型美观、隐蔽而又符合技 术要求的天线，旨在解决天线外观与环境一致、协 调，减少人们对天线的注意，以便于移动通信工程 顺利进行。
美化天线就是将常用的定向或全向天线外加一 个特殊形状的外罩，从而与大楼或周围环境融与一 体。
美化天线的重要性
技术规范书-一体化美化天线
一体化天线技术规范书一、一体化天线概述为减少城市环境移动天线不断增多产生的负面影响，需要在有需求的基站安装一体化天线，要求施工后的天线达到美观、隐蔽且与周边环境协调的整体效果。
