暖风装置的结构形式及分类
汽车驻车暖风装置
浅谈汽车驻车暖风装置摘要:汽车驻车暖风装置是汽车运行的辅助装置,主要用途是改善驾驶员在冷车条件下的使用环境。
本文从介绍汽车驻车暖风加热装置的用途和结构出发,分析汽车暖风加热装置的工作原理、使用方法和保养维修的注意事项,通过本文能让各界爱车人士对汽车驻车加热装置有初步的了解。
关键词:汽车驻车暖风装置结构;工作原理;启动方法;注意事项驻车暖风装置是与空调器联合工作,与发动机无关。
它是通过燃烧燃油,来加热汽车内部空间,为车窗玻璃除霜以及冷机时提高发动机的温度。
一、汽车驻车暖风装置基本结构汽车驻车暖风装置一般由:驻车暖风的排气口、操作和显示控制单元、mmi(多媒体界面)显示屏、时钟、驻车暖风天线、无线遥控手持发射器、驻车暖风无线电接收器、燃油供给单元、冷却液回路等部件组成。
(如图1)图1驻车暖风装置1.驻车暖风燃油供给单元驻车暖风燃油供给单元一般由:计量泵、从燃油供给单元密封法兰至计量泵的燃油管路、燃油箱、吸油接头、燃油供给单元的密封法兰、吸油软管、燃油管路、燃油软管、软管卡箍、弯角型燃油软管、从计量泵至驻车暖风的燃油管路等部件组成。
(如图2)图2驻车暖风燃油供给单元2.驻车暖风与冷却液回路驻车暖风与冷却液回路其作用是实现驻车暖风中冷却液的大小循环。
组成部件包括:驻车暖风循环泵、带热交换器的空调器、空调器的泵阀门单元、冷却液软管的连接件、暖风冷却液关断阀等。
二、汽车驻车暖风装置基本工作原理当发动机停转以及驻车暖风在工作时,关断阀使系统处于加热小循环状态,直至驻车加热器达到一定的温度值,在加热小循环状态,经泵阀单元从空调热交换器流出的冷却液直接被循环泵抽取。
这些冷却液用于快速加热车内空间,先不加热发动机。
关断阀根据驻车加热器内的冷却液温度(加热控制单元的内部温度传感器信号)会切换到大循环状态。
在加热大循环状态,循环泵会在发动机小循环中抽取冷却液,这样发动机也被加热了。
为了避免从加热小循环切换到加热大循环的过程中出现加热功率下降的情况,当驻车加热器内达到一定温度时会有一个脉冲来启动关断阀,这样就可以保障车内空间和发动机获得均匀的热量分配和加热。
简述水暖式暖风系统的组成与工作原理
简述水暖式暖风系统的组成与工作原理水暖式暖风系统是一种常见的供暖系统，通过水暖方式传输热能，实现室内空气的加热和循环。
本文将从系统的组成和工作原理两个方面进行详细介绍。
一、系统组成水暖式暖风系统由以下几个主要组成部分构成：1. 锅炉：锅炉是系统的核心设备，负责将水加热至一定温度。
常见的锅炉有燃气锅炉、电锅炉等。
锅炉通过燃烧燃料或电能，将水加热至一定温度并保持恒温。
2. 管道系统：管道系统是水暖式暖风系统中的传输通道，用于将热水从锅炉输送至各个供暖设备。
管道系统通常由高强度材料制成，具有良好的耐高温性能和密封性能。
3. 散热器：散热器是水暖式暖风系统中的热交换设备，用于将热水中的热量传递给室内空气。
常见的散热器有壁挂式散热器、暖气片等。
散热器通过与热水接触，将热量传递给室内空气，使室内温度升高。
4. 控制阀门：控制阀门用于调节热水的流量和温度，从而控制室内空气的温度。
通过调节阀门的开度，可以控制热水的流量，进而调节散热器的供暖效果。
5. 水泵：水泵是水暖式暖风系统中的核心设备之一，负责将热水从锅炉输送至各个供暖设备。
水泵通过不断循环将热水推送至散热器，实现热量的传递。
二、工作原理水暖式暖风系统的工作原理可以简述为以下几个步骤：1. 锅炉加热：当室内温度低于设定温度时，控制系统会发送指令给锅炉，启动加热过程。
锅炉会燃烧燃料或消耗电能，将水加热至设定温度。
2. 热水循环：热水经过锅炉加热后，通过水泵被推送至各个散热器。
水泵会持续工作，保持热水的循环流动，使热量能够传递给室内空气。
3. 热量传递：热水通过管道输送至散热器，与散热器内的铜管或铝片接触，将热量传递给室内空气。
室内空气与散热器接触后，温度逐渐升高，实现暖风供暖。
4. 温度控制：控制阀门起到调节热水流量和温度的作用。
当室内温度达到设定温度时，控制系统会发送指令给阀门，调整热水流量，从而控制室内温度在设定范围内。
通过以上的工作原理，水暖式暖风系统能够实现对室内空气的加热和循环。
暖风装置的原理
暖风装置的原理暖风装置的原理是将空气加热并将加热后的空气输送到需要取暖的区域，使其达到理想温度。
下面将详细介绍暖风装置的工作原理。
暖风装置主要由加热系统和空气传输系统两部分组成。
1. 加热系统：加热系统通常由加热元件和温控装置组成。
加热元件常见的有电热丝、电加热管和燃气热风炉等。
- 电热丝：通过导电材料的电阻发热来加热空气。
电热丝通常由镍铬合金制成，它的电阻越大，发热功率就越大。
- 电加热管：是一种使用电能将电能转化为热能的设备。
它由绝缘材料包裹的金属电阻丝组成。
- 燃气热风炉：利用燃气燃烧的热能，通过燃烧室内的燃气将空气进行加热。
燃气热风炉通常需要外接燃气管路。
温控装置用于监测室温并调节加热元件的工作状态。
一般来说，温控装置可以根据设定的温度，控制加热元件的工作和停止。
2. 空气传输系统：空气传输系统包括风机、风管和出风口等部分。
- 风机：用于产生风并将加热后的空气从加热系统中吹出。
风机通常由电动机驱动，通过叶轮产生气流。
- 风管：用于将加热后的空气输送到需要取暖的区域。
风管通常由金属材料制成，具有耐高温和耐腐蚀的特性。
- 出风口：是空气传输系统最终将热空气送到室内的地方。
出风口的设计可以根据需要进行调节，以达到均匀的供暖效果。
暖风装置的工作原理如下：首先，温控装置监测室温。
当室温低于设定的温度时，温控装置会发出指令，开启加热系统。
电加热元件开始加热空气，燃气热风炉则点燃燃气，燃烧产生的热能加热空气。
通过风机的作用，加热系统中加热后的空气被吹出，并通过风管输送到室内。
随着空气的不断加热和输送，室内的温度逐渐升高，直到达到设定的温度。
当室温达到设定的温度后，温控装置会发出指令，关闭加热系统。
空气传输系统仍然工作，但传输的空气已不再进行加热。
当室温再次降低时，温控装置会再次开启加热系统，循环往复，以保持室温在设定范围内。
总结起来，暖风装置的工作原理就是通过加热系统将空气加热，并通过空气传输系统将加热后的空气输送到需要取暖的区域，从而实现室内的供暖效果。
汽车空调供暖系统
图1-36 内外混合循环式暖风装置 1-热交换器；1-后座导管；3-暖气管道；4-混合室；5-内部空气吸入口；6-风门操纵旋钮； 7-外部空气吸入口；8-鼓风机；9-除霜(前窗)；10-除霜(后窗)；11-发动机
图1-37 整体式空调器 1-加热器芯；1-轴流风扇；3-蒸发器；4-进风口
• 2．气暖式暖风装置
汽车空调供暖系统
• 1.1 余热式供暖系统 • 1.2 独立燃烧式供暖装置
1.1 余热式供暖系统 • 1．水暖式暖风装置
• 以水冷式发动机冷却系统中的冷却液作为热源，将冷却 液引入车辆内的热交换器中，使鼓风机送来的车室内空气 (内气式)或外部空气(外气式)与热交换器中的冷却液进行 热交换，鼓风机将加热后的空气送入车室内。
图1-40 轿车空调余热气暖式暖风装置的布置 1-热交换器；1-专用排气管(除霜、去雾)；3-排热风管；4-转换阀；5-鼓风机； 6-电动机； 7-除霜器；8-通风口；9-热风泄出阀；10-进气管；11-挡风栅； 11-截止阀
1.2 独立燃烧式供暖装置
• 利用发动机余热式供暖装置普遍受发动机功率和工况影 响较大，车速低和下坡时供暖大， 热效率可达80％。这种装置一般可使用煤油、轻柴油作燃 料。
• 利用发动机排气管中的废气余热或冷却发动机 后的热空气作为热源，通过热交换器加热空气， 把加热后的空气输送到车室内取暖。
图1-38 气暖式热交换器的结构 1-空气保温管；1-热变换管；3-排气管
图1-39 气暖式暖风装置示意图 1-鼓风机电动机；1-暖风鼓风机；3-热交换器；4-废气阀门；5-发动机排气管； 6-发动机；7-发动机散热器；A-新鲜空气；B-暖风
图1-34 汽车余热水暖式暖风装置 1-加热器芯子；1-加热器出水管；3-膨胀水管；4-冷却水控制阀；5-散热器进水管；6-恒温器；7-风 扇；8-散热器；9-水源；10-散热器溢流管；11-散热器出水管；11-加热器进水管；13-加热器鼓风机
暖风器产品结构特点及功能介绍
SD-XNFT型锅炉暖风器产品技术说明山东奥博电气股份有限公司二零一八年目录一、产品简介 (1)1.1产品功能 (1)1.2工作原理 (1)二、结构简介 (1)2.1结构组成 (1)2.2产品结构图 (1)2.3材质说明 (2)2.4结构说明 (2)三、设计制造技术标准 (3)四、产品性能设计 (3)4.1整体轧制钢铝复合螺旋翅片管 (3)4.2结构特点 (5)4.3节能型旋转式暖风器的特点 (6)4.4暖风器安装、维护、运行、使用说明 (6)五、型式说明 (8)一、产品简介1.1产品功能旋转式暖风器通常用在空气预热器进口前一、二次风道中，可以在冬季使用，保护空气预热器免受低温腐蚀；当夏季风温高时，暖风器旋转至与风道平行位置，防止风道堵塞，并提高了锅炉热效率。
1.2工作原理旋转式暖风器是利用高温蒸汽加热冷空气的一种热交换设备。
暖风器是以汽轮机蒸汽作为热源来加热冷空气的。
其设计原理是以高温蒸汽的凝结放热过程为设计基础，使过热蒸汽冷凝放热成饱和蒸汽，再冷凝放热成饱和水，风道加热蒸汽对翅片管外部横掠的一、二次风产生稳定的放热过程，释放出全部的汽化潜热，进行热交换。
高温蒸汽放热后凝结成饱和水不断排出，从而提高了机组热力系统的循环效率。
二、结构简介2.1结构组成旋转式暖风器主要由框架壳体、蒸汽侧旋转轴、蒸汽侧连接法兰、蒸汽侧轴承、蒸汽联箱、翅片管束、疏水联箱、疏水侧旋转轴及正反法兰、疏水侧轴承、减速机构、传动机构、旋转手柄等主要部分组成。
2.2产品结构图2.3材质说明双金属翅片管：采用整体轧制的双金属翅片管，其中：翅片材质：AL1060；芯管材质：20；暖风器框架材质：Q235；管板,联箱，进汽侧、疏水侧连接轴材质：20；2.4结构说明暖风器整体为组合积木式结构，每片暖风器设有吊耳，以便检修及起吊搬运，每片暖风器（组合后）用法兰与两侧风道相连，片与片之间用耐高温环保密封垫密封，以防漏风。
并同时钻孔，方便现场安装。

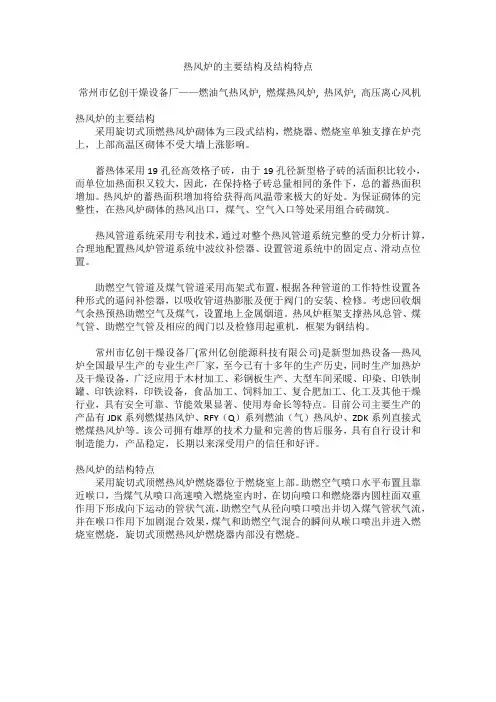

热风炉的主要结构及结构特点
热风炉的主要结构及结构特点常州市亿创干燥设备厂——燃油气热风炉, 燃煤热风炉, 热风炉, 高压离心风机热风炉的主要结构采用旋切式顶燃热风炉砌体为三段式结构，燃烧器、燃烧室单独支撑在炉壳上，上部高温区砌体不受大墙上涨影响。
蓄热体采用19孔径高效格子砖，由于19孔径新型格子砖的活面积比较小，而单位加热面积又较大，因此，在保持格子砖总量相同的条件下，总的蓄热面积增加。
热风炉的蓄热面积增加将给获得高风温带来极大的好处。
为保证砌体的完整性，在热风炉砌体的热风出口，煤气、空气入口等处采用组合砖砌筑。
热风管道系统采用专利技术，通过对整个热风管道系统完整的受力分析计算，合理地配置热风炉管道系统中波纹补偿器、设置管道系统中的固定点、滑动点位置。
助燃空气管道及煤气管道采用高架式布置，根据各种管道的工作特性设置各种形式的逼问补偿器，以吸收管道热膨胀及便于阀门的安装、检修。
考虑回收烟气余热预热助燃空气及煤气，设置地上金属烟道。
热风炉框架支撑热风总管、煤气管、助燃空气管及相应的阀门以及检修用起重机，框架为钢结构。
常州市亿创干燥设备厂(常州亿创能源科技有限公司)是新型加热设备—热风炉全国最早生产的专业生产厂家，至今已有十多年的生产历史，同时生产加热炉及干燥设备，广泛应用于木材加工、彩钢板生产、大型车间采暖、印染、印铁制罐、印铁涂料，印铁设备，食品加工、饲料加工、复合肥加工、化工及其他干燥行业，具有安全可靠、节能效果显著、使用寿命长等特点。
目前公司主要生产的产品有JDK系列燃煤热风炉、RFY（Q）系列燃油（气）热风炉、ZDK系列直接式燃煤热风炉等。
该公司拥有雄厚的技术力量和完善的售后服务，具有自行设计和制造能力，产品稳定，长期以来深受用户的信任和好评。
热风炉的结构特点采用旋切式顶燃热风炉燃烧器位于燃烧室上部。
助燃空气喷口水平布置且靠近喉口，当煤气从喷口高速喷入燃烧室内时，在切向喷口和燃烧器内圆柱面双重作用下形成向下运动的管状气流，助燃空气从径向喷口喷出并切入煤气管状气流，并在喉口作用下加剧混合效果，煤气和助燃空气混合的瞬间从喉口喷出并进入燃烧室燃烧，旋切式顶燃热风炉燃烧器内部没有燃烧。
汽车空调暖风的分类
汽车空调暖风系统的分类汽车空调暖风系统是将冷空气送入热交换器，吸收热源的热量，从而提高空气的温度，并将热空气送人车内的装置。
汽车空调暖风系统的种类很多.根据热源不同汽车暖风系统可分为以下几种形式。
(1)利用发动机冷却液的热量，称为水暖式暖风系统，这种形式多用于轿车、大型货车及采暖不高的大客车上。
(2)用发动机排气系统的热量，称为气暖式暖风系统，这种形式多用于风冷式发动机汽车上。
(3)装有专门燃烧的机构,称为独立燃烧式暖风系统，这种形式多用于在大客车上。
(4)既利用发动机冷却液的热量，又装有燃烧预热器的综合加热装置，称为综合预热式暖风系统，这种形式多用于大客车。
根据空气循环方式，汽车暖风系统又可分为:(1)内气式(又称为循环式)。
是指利用车内空气循环，将车室内部空气(用过的)作为载执体，让通过热交换器升温，使升温后的空气再进人室内取暖。
这种方式消耗热源少，但从卫生标准看,是最不理想的。
(2)外气式(又称外循环式)。
是指利用车外空气循环，将全部利用车外新鲜空气作为载热体,让其通过热交换器升温，使升温后的空气再进入室内取暖。
从卫生标准看，外气式是最理想的，但消耗热源也最大，也是不经济的，只有特殊要求或高级豪华轿车空调才采用这种方式。
(3)内外气并用式(又称内外混合式)。
是指既引进车外新鲜空气，又利用部分车内的原有空气，以新旧空气的混合作为载热体，通过热交换器，向车室内供暖。
从卫生标准和热源标准消耗看，正好介于内气式和外气式之间，是目前应用最普遍的方式。
不论是利用何种热源，热量都是通过热交换装置传递给空气，并通过风机把热空气送入车室，将热交换器、风机和机壳组合在一起的装置称为空气加热器。
二次风暖风器的构造
二次风暖风器的构造
二次风暖风器是一种采用二次回路循环空气加热的暖风器。
它的构造主要包括以下几个部分：
1. 加热器：加热器是二次风暖风器的核心部件，通常采用电加热或燃气加热方式。
它的作用是将供给的能源转化为热能，将空气加热到设定的温度。
2. 风机：风机是将冷空气吸入并通过加热器加热之后，再将加热后的暖空气通过出风口吹出的装置。
它的功效是使加热后的暖气均匀地传递到室内各个角落。
3. 温控装置：温控装置是控制二次风暖风器工作温度的装置。
它通常包括温度传感器和控制器，通过感知室内温度，判断是否需要加热，并控制加热器的工作。
4. 二次回路：二次回路是将二次风暖风器产生的暖空气传递到室内各个角落的系统。
通常包括送风管道、回风管道和空气出入口等部分。
二次回路的设计需要考虑空气流动和温度分布的均匀性。
除了上述主要部件外，二次风暖风器还可能包括一些辅助功能，如风速调节、定时开关、除湿等。
这些功能可根据用户需求进行配置。
总之，二次风暖风器通过加热器将冷空气加热成为暖空气，再
通过风机将加热后的暖气传递到室内各个角落，从而实现室内的加热和温度控制。
