桥梁施工工程方案1.桥梁工程概述本合同段共设有桥梁8座,其中:(1)特大桥1座,桥长(左幅____米、右幅____米),下部构造为φ1.5及____米桩基。
主桥墩为双薄壁墩,最大墩高____米,过渡墩为φ____米双柱墩,墩高分别为16.811、____米,引桥墩为φ____米双柱墩,墩高为5.234～____米。
主桥上部构造为65+110+____米连续刚构梁，引桥为____米预应力T梁。
(2)大桥4座，分别是；①大坝子大桥,桥长左幅____米,右幅长____米,下部构造为φ1.0、φ1.2、φ1.5及____米桩基。
Y型墩,墩身截面尺寸分别为160____320cm、180____320cm及2____320cm,墩高分别为16.50～____米间,上部构造为3____米预应力T梁。
②新发寨大桥，桥长(左幅____米、右幅____米),下部构造为φ1.5及____米桩基。
φ1.4及1.5双柱墩,墩高为3.57～____米间,上部构造为4____米(左幅)及6____米(右幅)预应力T梁。
③老鹰咀____号大桥,桥长左右均为____米,下部构造为φ1.2、φ1.5及其____米桩基。
____号、____号及____号墩为Y型墩,墩身截面尺寸分别为160____320cm及180____320cm,墩高在14.0～____米间。
____号～____号为空心墩,墩高在46.0～____米间。
上部构造为8____米预应力T梁。
④老鹰咀____号大桥,桥长(左幅____米,右幅____米),下部构造为φ1.2、1.6及____米桩基,φ____米及φ____米双柱墩,墩高为6.5～____米,上部构造为3____40及4____米预应力T梁。
中桥3座,桥总长为____米,下部构造为φ1.0、φ1.2及φ____米桩基,φ____米双柱墩,墩高为4.72～____米,上部构造为____米预应力空心板梁。
桥梁工程课件
1.2.1 桥梁的组成 1.2.2 桥梁的工程》 第一章 总论-2
1
1.2.1 桥梁的组成
桥台
洪水位 路堤
1
通航水位 低水位
桥跨结构 支座 桥墩
图1-2-1 桥梁的基本组成
锥体 护坡 基础
《桥梁工程》 第一章 总论-2
2
桥梁由四个基本部分组成 ➢ 上部结构 superstructure ➢ 下部结构 substructure ➢ 支座 bearing ➢ 附属设施 accessory
《桥梁工程》 第一章 总论-2
36
✓ 人行道、安全带：应高出行车道至少 20~25cm ✓ 弯道桥梁：按路线要求加宽、设超高 ✓ 桥面排水：设横坡 1.5%~3%
平面布置 ✓ 线形、桥头引道平顺 ✓ 曲线桥梁应符合路线规定 ✓ 尽量避免斜交，斜交角度不大于450
《桥梁工程》 第一章 总论-2
37
标准跨径 相邻桥墩中线之间的距离（梁桥）
《桥梁工程》 第一章 总论-2
9
1.2.2 桥梁的分类 Classification
按跨径分类 Span Lengths ➢ 特大桥 super major bridge ➢ 大桥 major bridge ➢ 中桥 medium bridge ➢ 小桥 small bridge ➢ 涵洞 culvert
✓ 施工钻探
✓ 绘制施工详图
✓ 编制工程预算
《桥梁工程》 第一章 总论-2
29
1.3.2 桥梁设计的一般原则
野外勘测与调查研究工作 ✓ 调查研究桥梁的具体任务 ✓ 选择桥位 ✓ 绘制桥位地形图 ✓ 桥位地质钻探报告 ✓ 水文情况 ✓ 风向、风速及地震资料 ✓ 其他情况
桥梁工程课程设计10篇
桥梁工程课程设计10篇一、教学目标本课程旨在通过学习桥梁工程的基本概念、设计原理和工程实践，使学生掌握桥梁工程的基本知识和技能，培养学生的工程思维和创新能力。
1.了解桥梁工程的基本概念和分类。
2.掌握桥梁的设计原理和计算方法。
3.熟悉桥梁工程的施工技术和质量管理。
4.能够运用桥梁工程的计算方法进行简单的桥梁设计。
5.能够分析桥梁工程的施工问题和解决施工中的技术难题。
6.能够撰写桥梁工程的设计报告和施工方案。
情感态度价值观目标：1.培养学生对桥梁工程的安全、质量和环保意识的重视。
2.培养学生的团队合作精神和工程责任感。
3.激发学生对桥梁工程的创新热情和持续学习的动力。
二、教学内容本课程的教学内容主要包括桥梁工程的基本概念、设计原理和工程实践。
1.桥梁工程的基本概念：包括桥梁的分类、组成部分和功能。
2.桥梁的设计原理：包括梁桥、拱桥和悬索桥的设计计算方法。
3.桥梁工程的施工技术：包括桥梁基础施工、桥梁主体结构施工和桥梁装饰施工。
4.桥梁工程的质量管理：包括桥梁工程的验收标准和质量控制方法。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式。
1.讲授法：通过教师的讲解，使学生掌握桥梁工程的基本知识和设计原理。
2.案例分析法：通过分析实际桥梁工程案例，使学生了解桥梁工程的施工技术和质量管理。
3.实验法：通过实验操作，使学生掌握桥梁工程的实验方法和技能。
4.讨论法：通过分组讨论，培养学生的团队合作精神和工程责任感。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源。
1.教材：选择权威的桥梁工程教材，提供学生系统学习的基础知识。
2.参考书：提供相关的桥梁工程参考书籍，扩展学生的知识面。
3.多媒体资料：制作课件和教学视频，以图文并茂的形式展示桥梁工程的实例和设计原理。
4.实验设备：准备桥梁工程的实验设备，让学生能够亲自动手进行实验操作，增强实践能力。
桥梁工程的内容
桥梁工程的内容
桥梁工程是一门工程学科，它涉及到设计、建造和维护各种类型的桥梁。
桥梁工程旨在提供一种安全、可靠和经济有效的跨越河流、谷地、公路和铁路等障碍物的方法。
桥梁工程的主要内容包括以下几个方面：
1. 桥梁设计：桥梁设计是桥梁工程的核心部分，它涉及到结构力学、材料力学、流体力学等多个学科。
设计师必须考虑桥梁的载荷、风荷载、地震荷载、施工和运输等多种因素。
2. 桥梁结构：桥梁结构是指桥梁的基础、桥墩、桥面板、梁等组成部分，这些部分必须满足一系列的物理和力学要求，才能保证桥梁的安全和稳定性。
3. 材料选择：桥梁工程中使用的材料包括混凝土、钢材、木材等，其选择要考虑结构强度、耐久性、成本和环境影响等因素。
4. 施工：桥梁的施工过程包括预制、运输、安装等多个环节，要求高度的协调和安全控制，以确保桥梁的质量和安全。
5. 维护：随着时间的推移，桥梁会受到自然因素和人为作用的影响，因此维护
是桥梁工程的重要环节。
维护包括定期检查、修复损坏部分、加固等。
总之，桥梁工程是一门复杂而重要的工程学科，它的目的是为人们提供可靠、安全和经济有效的跨越障碍物的解决方案。
桥梁工程施工流程(3篇)
第1篇一、施工准备阶段1. 工程勘察：对桥梁工程沿线进行地质、水文、气象、环境等方面的勘察，为工程设计提供依据。
2. 设计审查：对桥梁工程设计进行审查，确保设计符合规范要求，满足安全、适用、经济、美观等方面的要求。
3. 施工组织设计：根据工程设计，编制施工组织设计，明确施工方案、施工进度、资源配置、施工质量控制、安全措施等。
4. 施工现场准备：平整场地，搭建临时设施，如办公室、宿舍、食堂、仓库等，确保施工顺利进行。
二、基础施工阶段1. 桩基施工：包括桩基施工准备、护筒埋设、泥浆制备、钻孔、终孔、清孔及检查、钢筋笼制作、安装等内容。
2. 承台施工：完成桩基施工后，进行承台施工，包括承台钢筋制作、安装、模板安装、混凝土浇筑等。
3. 系梁施工：完成承台施工后，进行系梁施工，包括系梁钢筋制作、安装、模板安装、混凝土浇筑等。
三、墩台施工阶段1. 墩台身施工：包括墩台身钢筋制作、安装、模板安装、混凝土浇筑等。
2. 墩台帽施工：完成墩台身施工后，进行墩台帽施工，包括墩台帽钢筋制作、安装、模板安装、混凝土浇筑等。
3. 墩台身定位：确保墩台身垂直度、水平度、轴线偏差等符合设计要求。
四、梁体施工阶段1. T梁预制及安装施工：包括预制场布置及施工、T梁预制、T梁安装、T梁运输、钢筋制作及安装、模板安装、预制场布置、预制场地施工、T梁组拼、混凝土浇筑、养生、T梁架设安装、移梁、存梁、封端、折模、穿束、张拉、压浆等。
2. 桥面板施工：包括桥面板钢筋制作、安装、模板安装、混凝土浇筑等。
五、桥面系施工阶段1. 防撞护栏及路缘石施工：按照设计要求进行防撞护栏和路缘石的施工。
2. 桥梁伸缩缝施工：按照设计要求进行桥梁伸缩缝的施工。
六、桥梁附属设施施工阶段1. 隧道施工：如有隧道，按照隧道施工规范进行施工。
2. 其他附属设施施工：如排水设施、照明设施、交通安全设施等。
七、施工质量检查与验收1. 施工过程中，对各个施工环节进行质量检查，确保工程质量符合规范要求。

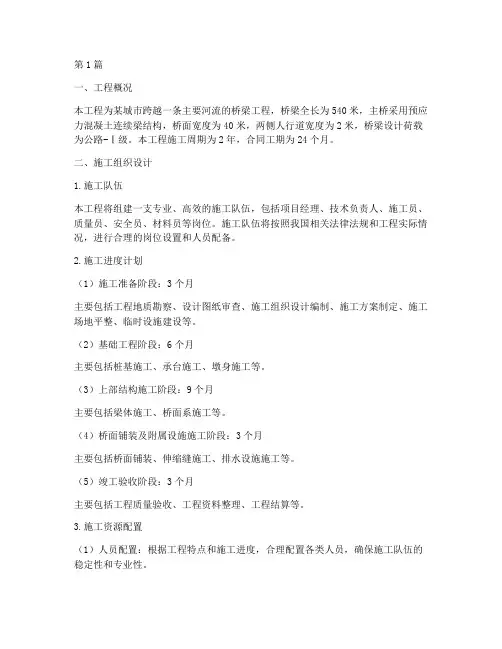

桥梁工程施工方案(3篇)
第1篇一、工程概况本工程为某城市跨越一条主要河流的桥梁工程，桥梁全长为540米，主桥采用预应力混凝土连续梁结构，桥面宽度为40米，两侧人行道宽度为2米，桥梁设计荷载为公路-Ⅰ级。
本工程施工周期为2年，合同工期为24个月。
二、施工组织设计1.施工队伍本工程将组建一支专业、高效的施工队伍，包括项目经理、技术负责人、施工员、质量员、安全员、材料员等岗位。
施工队伍将按照我国相关法律法规和工程实际情况，进行合理的岗位设置和人员配备。
2.施工进度计划（1）施工准备阶段：3个月主要包括工程地质勘察、设计图纸审查、施工组织设计编制、施工方案制定、施工场地平整、临时设施建设等。
（2）基础工程阶段：6个月主要包括桩基施工、承台施工、墩身施工等。
（3）上部结构施工阶段：9个月主要包括梁体施工、桥面系施工等。
（4）桥面铺装及附属设施施工阶段：3个月主要包括桥面铺装、伸缩缝施工、排水设施施工等。
（5）竣工验收阶段：3个月主要包括工程质量验收、工程资料整理、工程结算等。
3.施工资源配置（1）人员配置：根据工程特点和施工进度，合理配置各类人员，确保施工队伍的稳定性和专业性。
（2）机械设备配置：根据施工需要，合理配置各类施工机械设备，确保施工进度和质量。
（3）材料配置：根据工程量，合理采购各类建筑材料，确保施工进度和质量。
三、施工方案1.施工顺序（1）施工准备阶段：按照施工组织设计进行，完成各项准备工作。
（2）基础工程阶段：先进行桩基施工，再进行承台施工，最后进行墩身施工。
（3）上部结构施工阶段：先进行梁体施工，再进行桥面系施工。
（4）桥面铺装及附属设施施工阶段：先进行桥面铺装，再进行伸缩缝施工、排水设施施工等。
（5）竣工验收阶段：按照相关法律法规和工程实际情况，进行工程质量验收、工程资料整理、工程结算等。
2.施工技术措施（1）桩基施工采用旋挖钻机进行桩基施工，桩径为1.2米，桩长为40米。
桩基施工过程中，严格控制桩位偏差、桩径和桩长，确保桩基质量。
桥梁工程
汉代以后相当长一个时期是拱桥灿烂发展的时期。 唐朝时期出现了不少名闻天下的梁桥。据《唐六 典》说，天下著名的桥有四座：河南洛阳的天津 桥、永济桥和中桥，西安的灞桥。 灞桥位于西安东北20里的灞水上，是一座石柱墩 木梁桥。自汉朝建桥后，两千年间屡毁屡修，直 到清朝道光十三年（公元1833年）花了九个月才 建成了今天的多跨梁桥。桥长近400米，67孔， 每孔净跨度六米左右，桥宽约七米。桥墩由六根 石柱组成。六根石柱顶端盖上一根石梁，把它们 合成一体，构成了桥梁史上最早的一种轻形墩， 即今天所说的石排架墩。这座千百年来作为交通 咽喉的古桥，今天已改造成为现代的公路桥。
灞桥
直至宋代才又出现了几座在世界桥梁史 上有影响的梁桥，它们都出现在南方， 其中以福建省居多。 泉州洛阳桥 晋江安平桥 漳州虎渡桥
洛阳桥
植蛎固基
“天下第 一桥”
安平桥
福建晋江市 安平桥总长 811丈 （2500米）， 五华里多， 362孔，为世 界上少见的古 长桥，被誉为 “天下无桥长 此桥”
世界上第一座重要的、现代意义悬索桥
英国的梅奈海峡 桥 1826年建成 主跨177米，为 当时最大跨度 的桥梁
美国人埃勒脱在1847～1849年设汁建造 的跨俄亥俄河的惠林悬桥，跨径370．5 米，创当时的世界纪录。这座大桥的两大 主索由6根单索组成，各有550条钢丝， 合起来直径14厘米。要说也够结实的了。 但是，1854年5月17日，一场大风就把 整个桥梁摧毁了。 从1818年到19世纪末，由风引起的桥梁 振动至少毁坏了11座悬索桥。
拱桥
拱桥在中国最早 见于东汉画像砖 上。 郦道元《水经 注》，公元282 年，河南洛阳东 面建有一座名为 “旅人桥”的石 拱桥，这是中国 见于文字记载的 最早的石拱桥。
桥梁工程
1. 基本组成：上部结构、支座、下部结构、附属设施上部结构：主要承重结构支座：传力装置，并且要保证上部结构按设计要求能产生一定的变位桥台：支承上部结构、传递荷载至基础，并与路堤相衔接，抵御路堤土压力桥墩：支承上部结构、并传递荷载至基础基础：奠基部分，承担了从桥墩和桥台传来的全部荷载桥梁五大部件：桥跨结构、支座系统、桥墩、桥台、墩台基附属设施附属设施包括：桥面铺装、排水设施、伸缩缝、灯光照明、栏杆（防撞护栏）、桥头搭板锥形护坡、人行道(pavement)及缘石2. 与桥梁布置有关的名词术语：净跨径、总跨径、计算跨、标准跨径、桥梁全长、桥下净空及桥面净空、桥梁建筑高度及容许建筑高度低水位（low water lever) ：枯水季节的最低水位。
高水位（high water lever) ：洪峰季节河流中的最高水位。
设计水位（designed water lever): 桥梁设计中按规定的设计洪水频率计算所得的高水位。
计算水位（calculated water lever): 设计洪水位+壅水+倍浪高得到的水位。
通航水位（navigable water lever): 在各级航道中能保持船舶正常航行时的水位。
1.2 桥梁的分类按受力体系分：由梁、拱、索三大基本体系及其相互组合而成的桥型：◆梁式桥◆拱式桥◆刚架桥◆索承桥（包括斜拉桥和悬索桥）◆组合体系桥（1）梁式桥受力特点：在竖向荷载作用下，桥墩和桥台处无水平反力，梁以受弯为主。
③梁式桥用材：抗弯、抗拉能力强的材料（钢、配筋混凝土、钢一混凝土组合结构等）（2）拱桥受力特点：在竖向荷载作用下，桥墩和桥台将承受水平推力，承重结构（拱圈或拱肋）以受压为主。
用材：抗压能力强的圬工材料（如砖、石、混凝土）和钢筋混凝土、钢等来建造。
（3）刚架桥：梁柱共同工作，桥下净空易保证，对跨线桥非常有利。
梁（或板）与立柱（或竖墙）整体结合在一起的刚架结构，梁和柱的连结处具有很大的刚性，以承担负弯矩的作用。
