操作平台设计方案
升降操作平台工程方案
升降操作平台工程方案一、项目概述升降操作平台是一种广泛应用于工业生产中的设备，它能够将工人和设备快速升降到需要的高度，以完成各种作业任务。
目前，升降操作平台在工厂生产线、仓储物流、电子装配、物料搬运等领域得到了广泛的应用。
本方案拟针对升降操作平台工程进行设计规划，以满足各种工业生产场景下的需求。
二、设计原则1. 安全性：升降操作平台是用来搭载工人和设备的，因此必须确保其在使用过程中的安全性，包括机械结构的稳定性、安全防护装置的完善性等。
2. 稳定性：升降操作平台在升降过程中要保持平稳，不得出现晃动、倾斜等情况，以确保工人和设备的安全。
3. 可靠性：升降操作平台的各个部件要使用高质量的材料，以确保其使用寿命和稳定性。
4. 高效性：升降操作平台的升降速度要足够快，能够满足各种作业任务的需求。
5. 灵活性：升降操作平台要能够适应不同高度的工作需要，可以灵活调整高度。
三、主要部件及功能升降操作平台主要由以下部件组成：1. 主体结构：包括底座、升降装置、平台等。
底座是升降操作平台的支撑结构，其稳定性和承载能力直接影响整个设备的使用效果。
升降装置是用来实现升降功能的核心部件，它通常包括油缸、液压系统等。
平台是用来搭载工人和设备的部分，其表面通常加有防滑处理，以确保安全。
2. 控制系统：用来控制升降操作平台的升降高度、速度等参数的设备，通常包括主控制器、操作面板、传感器等。
3. 驱动系统：用来提供动力的设备，可以是电动、液压、气动等驱动方式，根据具体需求选择。
4. 安全防护装置：用来确保工人和设备的安全的装置，包括护栏、防护网、急停开关等。
升降操作平台的功能主要包括升降、定位、稳定等，可以根据不同需求选配各种附属设备，比如扶手、扶梯、护栏等。
四、设计流程1. 确定需求：首先需要了解客户的具体需求，包括升降高度、承载能力、作业环境等，以确定设计的基本参数。
2. 设计方案：根据客户需求，确定升降操作平台的主要部件和功能，并进行初步设计。
脚手架操作平台搭设方案设计
1.1.脚手架操作平台搭设方案1.1.1.搭设总体思路1.1.概述依据网架总体施工方案，网架施工采用网架结构累积滑移施工方案进行安装，即 32轴~34 轴之间需要搭设满堂脚手架操作平台。
脚手架搭设最高点标高约为20.6m,宽度为12m,长度约78.7m。
根据现场实际情况，脚手架采用钢管中48X2.6mm,立杆纵横距尺寸为 1.5m*1.5m,步距1.5m；纵横扫地杆距距钢管底端200mm；垂直剪刀撑（四周及部纵横向）每 6m 由底至顶连续设置；水平剪刀撑在架体的底部、顶部及竖向间隔 6m 连续设置。
脚手架操作面距网架下弦杆标高400mm。
操作架下部设置木脚手架板进行加固,满堂操作架拟采用从地面开始搭设的方案进行施工,操作平台周边设置围护结构。
搭设方案图如下：脚手架正立面图；!i.'O [MU ：I ■, 1 I ,七七 ：」，I BMWis脚手架平面布置图HIM 削 L--脚手架侧立面图1.2.技术准备项目总工组织项目经理部技术、生产人员熟悉图纸，认真学习掌握施工图的容、要求和特点，同时针对有关施工技术和图纸存在的疑点做好记录，通过会审，对图纸中存在的问题，与设计单位、建设单位、监理单位共同协商解决，取得一致意见后，办理图纸会审记录，作为施工图的变更依据。
熟悉各部位截面尺寸、标高，制定操作架现场搭设方案。
1.3.测量仪器准备1.4.整体施工顺序满堂操作架的搭设：根据图纸要求拉好定位线铺放，放横向扫地杆一自控制线起依次向两边竖立底立杆，底端与横扫地杆扣接固定后，装设纵向扫地杆并与立杆固定，固定底杆端前，应吊线确保立杆垂直，每边立起 4根立杆后，随即装设第一步纵向水平杆与立杆扣接固定。
校核立杆和水平杆使其符合要求后，按40〜65N - m力矩拧紧扣件螺栓，形成扣件的起始段一按上述要求依次向前延伸搭设，直至第一步架全部完成。
第一步全部完成后，再全面检查一遍构件质量和地基情况，严格确保设计要求和构架质量f 设置支撑杆一按第一步搭设要求和作业程序搭设第二步，第三步……f随搭设进程及时装设剪刀撑f装设作业层间加强水平杆杆、铺设脚手板和装设作业层栏杆，档脚板等。
电梯井操作平台施工方案[1]
![电梯井操作平台施工方案[1]](https://img.taocdn.com/s3/m/5390f7ee0129bd64783e0912a216147917117edf.png)
电梯井操作平台施工方案
一、方案背景
电梯井作为电梯设备运行的重要通道和维护区域，对于电梯运行的安全稳定起着至关重要的作用。
为了提高电梯井内维修作业的便捷性和安全性，设计制作一套电梯井操作平台成为必要的措施。
二、平台设计方案
1. 材料选择
•主体结构: 选用耐腐蚀、承重能力强的钢材材料。
•板面：选择厚度适中，防滑性能良好的防滑钢板。
•扶手护栏：采用易清洁、抗氧化的不锈钢扶手护栏。
2. 结构设计
•平台高度：根据电梯井深度和维修需求，设置合适的平台高度，方便工作人员操作。
•梯级设计：平台应设有坡度适中的梯级，便于工作人员进出。
•扶手护栏：设置在平台四周，保障工作人员操作安全。
三、施工步骤
1. 准备工作
•确认电梯井维护时间，避免影响电梯正常运行。
•安全防护：设置警示标志，悬挂安全带等安全设备。
2. 安装平台结构
•根据设计图纸，将各部件进行组装，确保平台结构牢固。
•测量确认平台位置，调整平台高度和梯级坡度。
3. 收尾工作
•对平台进行全面检查，确保每个部件安装正确。
•清理施工现场，保持整洁。
四、安全注意事项
•施工过程中需佩戴安全带，确保工作人员安全。
•注意防火防爆，防止施工操作引发火灾事故。
•严格按照设计图纸操作，避免误操作导致安全隐患。
五、总结
通过合理设计和施工操作，电梯井操作平台将为电梯维修和检测工作提供便利，有效提升工作效率。
在施工过程中，必须严格按照方案要求进行操作，确保施工质量和人员安全。

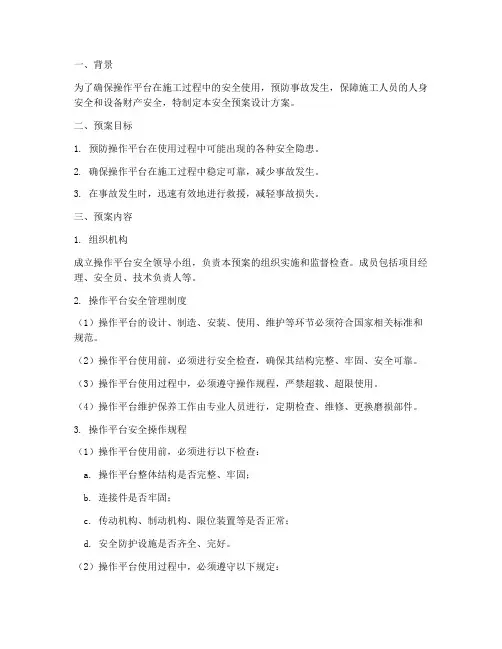

操作平台安全预案设计方案
一、背景为了确保操作平台在施工过程中的安全使用，预防事故发生，保障施工人员的人身安全和设备财产安全，特制定本安全预案设计方案。
二、预案目标1. 预防操作平台在使用过程中可能出现的各种安全隐患。
2. 确保操作平台在施工过程中稳定可靠，减少事故发生。
3. 在事故发生时，迅速有效地进行救援，减轻事故损失。
三、预案内容1. 组织机构成立操作平台安全领导小组，负责本预案的组织实施和监督检查。
成员包括项目经理、安全员、技术负责人等。
2. 操作平台安全管理制度（1）操作平台的设计、制造、安装、使用、维护等环节必须符合国家相关标准和规范。
（2）操作平台使用前，必须进行安全检查，确保其结构完整、牢固、安全可靠。
（3）操作平台使用过程中，必须遵守操作规程，严禁超载、超限使用。
（4）操作平台维护保养工作由专业人员进行，定期检查、维修、更换磨损部件。
3. 操作平台安全操作规程（1）操作平台使用前，必须进行以下检查：a. 操作平台整体结构是否完整、牢固；b. 连接件是否牢固；c. 传动机构、制动机构、限位装置等是否正常；d. 安全防护设施是否齐全、完好。
（2）操作平台使用过程中，必须遵守以下规定：a. 严禁超载、超限使用；b. 严禁在操作平台上堆放杂物；c. 严禁擅自拆卸、改装操作平台；d. 严禁在操作平台上进行焊接、切割等作业。
4. 事故应急预案（1）事故报告：操作平台发生事故时，立即向安全领导小组报告，并采取必要措施进行处置。
（2）事故救援：根据事故性质，组织人员进行救援，确保伤员得到及时救治。
（3）事故调查：事故发生后，立即进行调查，分析事故原因，总结教训，制定改进措施。
四、预案实施与检查1. 操作平台安全预案由安全领导小组组织实施，各部门、各岗位人员共同参与。
2. 定期对操作平台安全预案进行修订和完善，确保预案的实用性和有效性。
3. 定期对操作平台安全预案进行培训和演练，提高员工的安全意识和应急处置能力。
五、结语本预案旨在确保操作平台在施工过程中的安全使用，预防事故发生。
简易操作平台方案
简易操作平台方案1. 引言简易操作平台是一种为用户提供方便的、易于使用的操作界面的平台。
它致力于解决用户面对复杂操作流程时的困扰，通过简化操作步骤和提供直观的界面，使用户能够更加轻松地完成所需的操作。
本文将介绍一个简易操作平台方案，并说明其设计原则和主要功能。
2. 设计原则在设计简易操作平台时，我们遵循以下原则：2.1 简洁易懂操作平台应该尽量精简，避免复杂的操作和冗余的功能。
用户应能够迅速理解和掌握平台的使用方法，以提高工作效率。
2.2 直观友好界面设计应该直观友好，符合用户的使用习惯。
平台应提供清晰的指示和明确的操作提示，以便用户轻松地完成所需操作。
2.3 可定制化平台应提供一定的定制化功能，以满足不同用户的需求。
用户可以根据自己的喜好和工作习惯，对平台的界面和功能进行个性化设置。
3. 主要功能3.1 登录与注册用户首先需要进行登录或注册，才能使用平台的功能。
登录方式可以包括用户名密码登录、手机号验证码登录等。
注册过程应简洁明了，仅需填写必要的信息。
3.2 主界面用户登录后，进入平台的主界面。
主界面应清晰展示平台的各项功能，以便用户快速找到所需功能。
主界面可以使用简洁的菜单栏、图标等来呈现，并提供搜索功能，方便用户查找更详细的操作内容。
3.3 操作流程管理平台应提供操作流程管理的功能，以帮助用户更好地组织和管理操作流程。
用户可以创建新的操作流程、编辑已有的操作流程，并设置流程中的每个步骤。
操作流程可以包括多个任务、关联的数据和操作指令，用户可以根据具体需求来自定义操作流程。
3.4 操作界面平台应提供直观、易于操作的界面，帮助用户完成具体的操作。
操作界面应尽量排除干扰，突出显示与当前操作相关的信息和功能，并提供必要的操作指引和提示。
3.5 数据管理平台应提供数据管理功能，帮助用户组织和管理所需的数据。
用户可以创建数据集、导入和导出数据，并进行各种数据处理操作。
平台还应提供数据查询和统计分析功能，以方便用户获取所需的信息。
移动式操作平台搭设方案
.严禁将拆卸下来的材料和杆部件向地面抛掷。
.拆除移动操作平台时，应将平台上的留存材料，杂物等清除干净。
.平台拆除顺序一般为板材.栏杆.剪刀撑-横杆-立杆，按自上而下先装者后拆，逐步拆除，一步一清。不准上下同 时拆除。
17.拆下的杆件和配件分类堆放，Leabharlann 至室外。并及时按品种、规格放整齐。
a）高处作业，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。
b）高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。
c）移动操作平台时，应设5m警戒区，并应派专人现场指挥。严禁在操作平台上有人时机械运动。
d）移动式操作平台上人作业前，应将中间立柱与地面之间垫实，避免四个轮子直接传力。
a）立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个接头在高 度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距地1/3.
b）搭接长度不应小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘距离不应小于100mm。
c）移动式操作平台四个立面必须设置剪刀撑，斜杆与地面的倾斜角在45度-60度之间，剪刀撑斜杆的接长宜采 用搭接斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大 于150mm
五、移动式操作平台搭设验收
.移动式操作平台在使用前，搭设完后必须进行全面检查和验收，缺保符合本组织设计及规范要求，并保证操作 平台搭设牢固，具有一定的刚度和稳定性。
.板材按规范要求固定牢固。
3•施工符合不得超过3KN/M2,严禁超载；架上严禁堆放或搬运材料物品，杂物要及时清理。
.杆件相交位置符合节点的规定。
e）禁止配电线路穿越移动式脚手架操作平台，或沿平台拉设。
门式移动操作平台施工设计方案
门式移动操作平台专项建设方案目录第 1 章项目概述3一、项目概况3二、施工要求3三、技术保证条件3第二章编制依据4第三章建设方案51 、材料和设备计划5第四章施工技术6一、技术参数62. 工艺流程73.施工方法7四、验收9第五章施工安全保障措施10一、组织保障10二、技术措施13三、应急预案16第六章劳动力计划171、专职安全生产管理人员17人2. 特殊操作员18第 7 章计算和相关图纸181. 计算书18第一章项目概况一、项目概况1、.2、各责任单位名称施工单位：设计单位：监理单位：建设单位：二、施工要求1、操作平台的设计力求结构安全可靠，造价经济合理。
2、确保操作平台在服务周期内安全、稳定、可靠。
3、在选择材料时，力求通用通用、可重复使用、易于维护和维修。
4、操作平台在搭建和拆除过程中必须满足施工进度的要求。
经营者需要取得专门的经营者资格证书。
三、技术保证条件1、安全网2、作业平台的搭建和拆除，应当严格执行《专项建设方案》。
第二章编译依据1、《建筑施工脚手架实用手册》2、《建筑基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《混凝土结构设计规范》GB50010-20105、《钢结构设计规范》GB50017-20036、《木结构设计规范》GB50005-20037、《建筑施工脚手架安全技术统一标准》GB51210-20168、《建筑施工安全检验标准》JGJ59-20119、施工安全技术规范》JGJ80-201610、《施工中扣件式钢管脚手架安全技术规范》JGJ130-201111、《建筑门式钢管脚手架安全技术规范》JGJ128-201012、《风险较大子项目安全管理办法》（建智[2009] 87号）13、《建设工程安全生产管理条例》国务院令第393号14、工程设计图纸15、本项目施工组织设计第三章建设计划一、材料和设备计划1、龙门架及附件的基本尺寸、质量和性能应符合现行行业产品标准《网关钢管脚手架》JG13 ，应有产品质量证明书，并应有明显标志。
机器操作平台设计方案
机器操作平台设计方案机器操作平台是指一个集成了机器控制、数据分析、任务调度等功能的综合性软件平台。
设计一个机器操作平台要考虑以下几个方面：1. 功能模块设计：- 机器控制模块：提供机器操作界面，实时监控机器状态，控制机器运行。
- 数据采集模块：从机器中采集各种传感器数据，如温度、压力等。
- 数据存储模块：将采集的数据存储到数据库中，方便后续分析。
- 数据分析模块：对采集的数据进行分析，生成报表、图表等。
- 任务调度模块：根据不同的任务要求，自动调度机器运行，并监控任务执行情况。
- 用户管理模块：管理用户的登录、权限、角色等信息。
2. 数据架构设计：- 选择合适的数据库类型（如关系型数据库、NoSQL数据库）。
- 设计合理的数据表结构，方便数据的存储和查询。
- 制定数据管理策略，包括备份、恢复、数据迁移等策略。
3. 界面设计：- 设计简洁、直观的界面，方便用户操作。
- 遵循界面设计原则，如一致性、易学性、可移植性等。
4. 安全性设计：- 用户身份验证：采用用户名密码登录验证用户身份，避免未授权用户访问平台。
- 数据访问控制：根据用户的权限设置，限制用户对敏感数据的访问。
- 数据传输加密：使用HTTPS等安全传输协议，保护数据的传输安全。
5. 性能优化设计：- 数据库性能优化：选择合适的数据库索引、分区策略等，提高数据库的查询效率。
- 并发控制：设计合理的并发控制策略，避免多个用户同时对同一机器进行操作。
6. 可扩展性设计：- 采用模块化设计，方便新增功能模块。
- 使用消息队列等异步消息传递机制，实现模块间的松耦合。
7. 用户体验设计：- 针对用户的使用习惯和需求，提供个性化的功能设置和界面配置。
- 提供多语言支持，方便用户在不同语言环境下使用平台。
总之，一个好的机器操作平台设计应综合考虑功能、数据架构、界面、安全性、性能优化、可扩展性、用户体验等方面的因素，以提供方便、安全、高效的机器操作和数据分析服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晖城建筑工程有限公司
操作平台施工方案
综合楼：总用地面积为6244.6m2。
七层框架结构，首层为车库，层高为 4.05m，二层至七层为客房，层层高均为3.3 m，梯间顶部分为4m。
建筑物总高度为27.85m。
商业楼一：用地面积为1799.4 m2。
一层框架结构钢屋面。
根据施工规范要求，主体柱施工时，为了保证工程顺利进行，在柱钢筋绑扎时，及柱模板安装时，采用移动式操作平台。
主体工程完成后，为了满足装饰工程施工的顺利进行,根据施工规范要求并结合本工程实际情况以及考虑施工的安全及方便问题，同时为了确保工程质量，为了满足装饰施工工艺的要求，本工程决定木模板、钢管门式架作操作平台支架。
门架型号为1219，间距为1200mm，各楼层之间采用移动式操作平台。
一、架体的平立面图：（柱子操作平台详见附图1；
装饰操作平台见附图2）
二、架体的基础处理和垫块选用：
本架体是根据各楼层从该楼层的地面拱起，由于该地面已经是砼结构，所以不需要
进行基础的处理，垫块选用150×150木板
作为垫板，要求材质坚固。
三、架体的材料使用及密封处理
本方案采用钢管门式架体支撑，门架型号为1219，各可调底座、水平拉杆、连接销等构件都应配套，但必须检查后，方可使用，如有损坏现象，须修复后确保无误后才能使用，做到扣件与扣件之间接触密好，连接可靠。
四、架体的搭设技术要求：
1．本架体与架体之间的纵向间距为1200，横向门架作到封闭连续,水平拉杆应把架体
连接可靠,不要有摆动。
架体的垂直度偏差
应不大于20mm。
2．架体把立杆支撑安装完毕后，根据架体的高度确定好平均值，立杆与立杆之间用钢
管纵横交错布置。
3．由于该工程装饰是分段进行，所以架体
也应该分段搭设，在靠近墙体的架体，连接杆应该抵置墙体，能与排栅拉接的地方应与拉接，在临空部分并用钢管设置剪刀撑加以固定，以免晃动。
4．经检查合格后，在单个门架两端用80×80的木枋作为主梁纵向布置，用铁丝绑牢，横向也用80×80的木枋作为次梁，间距为500，要求木枋必须坚固，无破裂，无虫蛀。
表面用模板满铺，铺板厚度大于 1.5cm,并用铁钉钉牢。
5．架体的临空边,要绑1.2m高的防护栏杆,钉18cm高的踢脚板或3根高竹作踢脚板。
沿架体外侧挂密目安全网，采用立网全封闭方式，安全网应有出厂合格证，或经现场试验合格后方准使用。
6．每榀门架的两侧，必须设置交叉支撑，水平架必须每两步门架设置一道。
支撑立杆应协调设置，做到纵横各成一线，以便搭设水
立杆和剪刀撑。
支架搭设基面应平整坚实，
其强度和厚度要经过校核。
使用的钢管材料
及搭设质量应符合现有国标和行业标准。
7．本平台最大载重量80公斤且荷载不得过于集中，必须限载牌。
8．在搭设架体时，还应考虑到平面到天花顶面高度一般为1.8m左右，而调取底座的高度，
作到满足施工要求。
五、架体搭设、移动时所要注意事项：
1、施工作业高度超过2米时必须搭设操作平台。
2、所有作业人员必须佩戴好安全帽，超过2米
时要系好安全带。
3、移时操作平台时，要清理好平台的工具、材
料，防止吊落伤人。
