循环水操作工高级工培训讲义
合集下载
循环水操作工培训资料
平流式隔油池
平行板式隔油池
倾斜板式隔油池
压力滤池的工艺特点
压力滤池是密闭的钢罐， 里面装有和快滤池相似的 配水系统和滤料等，是在 压力下进行工作的。在工 业给水处理过程中，它常 与离子交换软化器串连使 用，过滤后的水往往可以 直接送到用水装臵。
压力滤池的构造见右图
压力滤池构造图
压力滤池的工艺特点
天然水中杂质的分类
水是工业生产中重要的原料之一，没有合格的水源，任何工业都 不能维持下去。作为工业用水的主要分类有： 悬浮物：颗粒直径较大，容易去除的物质。 胶体:许多分子和离子的集合体。 溶解物质:以离子和分子均匀存在于水中的，包括有机物和无 机物两类。
天然水中碳酸化合物存在的形态
自然通风型冷却塔
抽风式
机械通风型冷却塔 鼓风式 冷却塔
横流式冷却塔
逆流式冷却塔
浓缩倍数的概念
浓缩倍数是循环冷却水的含盐浓度和补充水含盐浓度的比值K。 K=cR/cM 式中cR —— 循环水中某物质的浓度； cM —— 补充水中某物质的浓度。 用来计算浓缩倍数的物质，要求他们的浓度除了随浓缩过程而增 加外，不受其他外界条件，如加热、沉淀、投加药剂等的干扰。 通常选用的物质有Cl-、SiO2、K+等物质或总溶解固体。 电导率和含盐量之间的关系 电导率可以反映水的含盐量的多少，但与含盐量数值之间无明显 的固定关系，因而不能用电导率来计算含盐量的具体数值，仅能 用电导率对含盐量进行简单估算。 电导率高，水的含盐量也高；相反电导率低，水的含盐量也低。
CO2+H2O
H2CO3
H++HCO3-
2H++ CO32-
天然水中碳酸化合物存在的形态
水中碳酸化合物与pH值的关系 天然水中H2CO3、 HCO3- 、 CO32- 三种离子浓度比例与溶 液的pH值的关系曲线如图所示。
《循环水培训资料》PPT课件
• 2.加缓蚀阻垢剂
整理ppt
12
污垢的控制：
• 降低补充水的浊度:
在循环水设计规范中规定，循环冷却水中 悬浮物浓度不易大于20mg/L，当换热器的 类型为板式，翅片管式和螺旋板式时，浊 度不易大于10mg/L。
• 做好循环冷却水水质处理：
平时做好循环水各项工艺指标的控制。
• 增加旁滤设备：
整理ppt
氯酸和氯化氢 Cl2+H2O≒HOCl+HCl HCl→H++ClHCl是强电解质,电离出H+、Cl-，水中的H+增多，而水中的氢离子浓度
[H+]可表示溶液的酸性程度,水的具体酸碱度可用PH来表示: PH=lg=-log[H+]即氢离子浓度越大PH值越低。
整理ppt
8
循环水的组成及作用
• 冷却塔：是热水与冷空气直接接触的场所； • 风机：加速空气流动，使热水与冷空气充分
• 水中腐蚀有哪些因素 ：（1）PH＜6腐蚀加快；（2）Ca2+浓度，在无Ca2+
或少Ca2+时腐蚀严重；（3）S2-、Cl－破坏已形成的保护膜；（4）悬浮物 由于大部分带有负电荷，能与Fe2＋产生吸附作用和电中和作用，并用微生物 黏液吸附和积聚在金属表面形成污垢，加剧金属腐蚀；（5）水温高、氧气扩 散快，腐蚀加快；（6）溶解氧的影响，主要是氧腐蚀；（7）微生物的影响。
整理ppt
2
循环水常用名词、术语：
• 循环水冷却系统：指以水作为冷却介质，由换热设备、水泵、管道以及其
他有关设备组成，并循环使用的一种给水系统。
• 冷却塔：用来冷却换热系统中排除的热水的设备。（我们现在使用的是敞
开式的机械通风冷却塔，采用空气与水对流进行换热而降温的）。
整理ppt
12
污垢的控制：
• 降低补充水的浊度:
在循环水设计规范中规定，循环冷却水中 悬浮物浓度不易大于20mg/L，当换热器的 类型为板式，翅片管式和螺旋板式时，浊 度不易大于10mg/L。
• 做好循环冷却水水质处理：
平时做好循环水各项工艺指标的控制。
• 增加旁滤设备：
整理ppt
氯酸和氯化氢 Cl2+H2O≒HOCl+HCl HCl→H++ClHCl是强电解质,电离出H+、Cl-，水中的H+增多，而水中的氢离子浓度
[H+]可表示溶液的酸性程度,水的具体酸碱度可用PH来表示: PH=lg=-log[H+]即氢离子浓度越大PH值越低。
整理ppt
8
循环水的组成及作用
• 冷却塔：是热水与冷空气直接接触的场所； • 风机：加速空气流动，使热水与冷空气充分
• 水中腐蚀有哪些因素 ：（1）PH＜6腐蚀加快；（2）Ca2+浓度，在无Ca2+
或少Ca2+时腐蚀严重；（3）S2-、Cl－破坏已形成的保护膜；（4）悬浮物 由于大部分带有负电荷，能与Fe2＋产生吸附作用和电中和作用，并用微生物 黏液吸附和积聚在金属表面形成污垢，加剧金属腐蚀；（5）水温高、氧气扩 散快，腐蚀加快；（6）溶解氧的影响，主要是氧腐蚀；（7）微生物的影响。
整理ppt
2
循环水常用名词、术语：
• 循环水冷却系统：指以水作为冷却介质，由换热设备、水泵、管道以及其
他有关设备组成，并循环使用的一种给水系统。
• 冷却塔：用来冷却换热系统中排除的热水的设备。（我们现在使用的是敞
开式的机械通风冷却塔，采用空气与水对流进行换热而降温的）。
循环水的水质员工培训PPT
Essential Expertise for Water, Energy and Air SM
Essential Expertise for Water, Energy and Air SM
粘泥
Essential Expertise for Water, Energy and Air SM
如何防治微生物问题 ?
Essential Expertise for Water, Energy and Air SM
悬浮固体
Essential Expertise for Water, Energy and Air SM
电导率波动因素
1.补水电导率 2.系统排污是否有变化 3.系统热负荷是否有变化，是否有浓缩变化 4.是否有其它物质进入
pH
pH值的定义是「log [H+]」; pH值的范围是0 – 14; 0表示最高量的氢离子，14表示最低量的氢离子; pH值为7被认定为中和点; 酸会降低pH值，碱会提高pH值;
Essential Expertise for Water, Energy and Air SM
Essential Expertise for Water, Energy and Air SM
Essential Expertise for Water, Energy and Air SM
浊度Turbidity
浊度是指水中悬浮物对光线透过时所发生的阻碍程度。 浊度，水质分析中规定： 1L水中含有 1mgSiO2所构成的浊度为一个标准浊度单位， 简称1度,或称杰克逊,浊度单位为JTU 。 现代仪器显示的浊度是散射浊度单位NTU，也称TU。１ NTU＝１JTU。
pH vs. 碱度
Essential Expertise for Water, Energy and Air SM

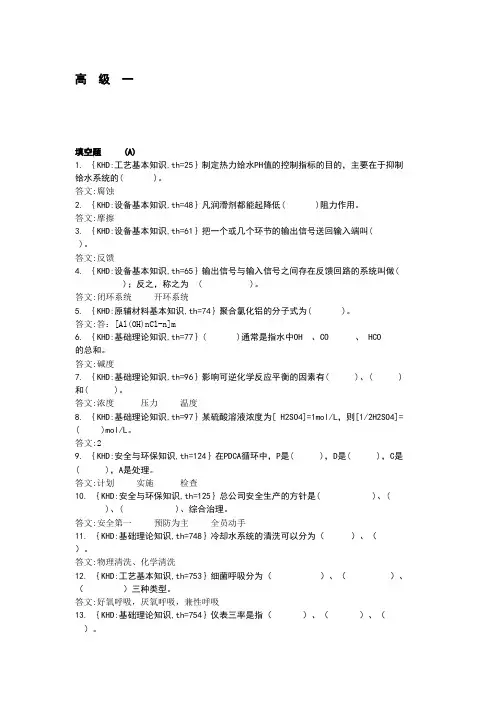

最新化三循环水操作工高级精品资料
高级一填空题 (A)1. ｛KHD:工艺基本知识,th=25｝制定热力给水PH值的控制指标的目的，主要在于抑制给水系统的( )。
答文:腐蚀2. ｛KHD:设备基本知识,th=48｝凡润滑剂都能起降低( )阻力作用。
答文:摩擦3. ｛KHD:设备基本知识,th=61｝把一个或几个环节的输出信号送回输入端叫( )。
答文:反馈4. ｛KHD:设备基本知识,th=65｝输出信号与输入信号之间存在反馈回路的系统叫做( )；反之，称之为 ( )。
答文:闭环系统开环系统5. ｛KHD:原辅材料基本知识,th=74｝聚合氯化铝的分子式为( )。
答文:答：[Al(OH)nCl-n]m6. ｛KHD:基础理论知识,th=77｝( )通常是指水中OH CO HCO的总和。
答文:碱度7. ｛KHD:基础理论知识,th=96｝影响可逆化学反应平衡的因素有( )、( ) 和( )。
答文:浓度压力温度8. ｛KHD:基础理论知识,th=97｝某硫酸溶液浓度为[ H2SO4]=1mol/L，则[1/2H2SO4]= ( )mol/L。
答文:29. ｛KHD:安全与环保知识,th=124｝在PDCA循环中，P是( )，D是( )，C是( )，A是处理。
答文:计划实施检查10. ｛KHD:安全与环保知识,th=125｝总公司安全生产的方针是( )、( )、( )、综合治理。
答文:安全第一预防为主全员动手11. ｛KHD:基础理论知识,th=748｝冷却水系统的清洗可以分为（）、（）。
答文:物理清洗、化学清洗12. ｛KHD:工艺基本知识,th=753｝细菌呼吸分为（）、（）、（）三种类型。
答文:好氧呼吸，厌氧呼吸，兼性呼吸13. ｛KHD:基础理论知识,th=754｝仪表三率是指（）、（）、（）。
答文:完好率，使用率，控制率14. ｛KHD:工艺操作能力,th=765｝循环水处理意义（）、（）减少环境污染。
答文:稳定生产、节约水资源、15. ｛KHD:工艺操作能力,th=766｝循环冷却水处理可以概括为去除（）、控制（）、控制（）等四个方面。
工业水处理技术培训资料全
补充水量(M) 相当于单位时间内，因蒸发、飞散、排污损
失的总和。 M=E+B+W
浓缩倍数（N） 循环水中的盐类浓度与补充水中盐类
浓度之比，其值用式定义。
N= CR /CM CR：循环水中盐类浓度； CM：补充水中的盐类浓度。
第四章 循环水处理的应用领域
钢铁冶金 电力 石油化工 化肥 煤化工 制药
冷却水系统为微生物的生长繁殖提供了理想 的环境。
据统计不进行微生物控制导致的问题占所有 问题的90％。
循环水中的微生物
细菌-有好氧菌和厌氧菌 好氧菌--粘泥制造者 ，生长在氧气充足的地方，对冷却水系
统产生持续的危害。 表面有粘液层，可附着在金属表面。其 代谢产物具有很强的粘性和腐蚀性，可使悬浮物和其它杂物沉 积。
工业循环水处理技术 培训资料
北京拓凯化工技术有限公司
目录
第一章 循环水的基本知识 第二章 水处理的必要性 第三章 循环水处理的基本知识 第四章 循环水处理的应用领域 第五章 解决方法-水处理药剂介绍 第六章 水处理达到的目标-GB50050 第七章 循环水处理技术方案的制定步骤
难溶性碳酸钙可以是无定型碳酸钙、六水 碳酸钙、一水碳酸钙、六方碳酸钙、文石 和方解石。方解石属三方晶系，是热力学 最稳定的碳酸钙晶型，也是各种碳酸钙晶 型在水中转变的终态产物。
当冷却水中有过量磷酸根离子时，发生 如下反应：
Ca2+ + PO43- Ca3 (PO4 ) 2
严重结垢的管道
微生物的滋生
风吹损失量(F) 指循环水在冷却塔处的飞溅和雾沫夹带
损失的水量，此量与冷却塔的型式和当地 风速有关。
一般来说，自然通风冷却塔的飞散损失 量占循环水量的0.1%（有捕水器）；0.30.5% （无捕水器）。
失的总和。 M=E+B+W
浓缩倍数（N） 循环水中的盐类浓度与补充水中盐类
浓度之比，其值用式定义。
N= CR /CM CR：循环水中盐类浓度； CM：补充水中的盐类浓度。
第四章 循环水处理的应用领域
钢铁冶金 电力 石油化工 化肥 煤化工 制药
冷却水系统为微生物的生长繁殖提供了理想 的环境。
据统计不进行微生物控制导致的问题占所有 问题的90％。
循环水中的微生物
细菌-有好氧菌和厌氧菌 好氧菌--粘泥制造者 ，生长在氧气充足的地方，对冷却水系
统产生持续的危害。 表面有粘液层，可附着在金属表面。其 代谢产物具有很强的粘性和腐蚀性，可使悬浮物和其它杂物沉 积。
工业循环水处理技术 培训资料
北京拓凯化工技术有限公司
目录
第一章 循环水的基本知识 第二章 水处理的必要性 第三章 循环水处理的基本知识 第四章 循环水处理的应用领域 第五章 解决方法-水处理药剂介绍 第六章 水处理达到的目标-GB50050 第七章 循环水处理技术方案的制定步骤
难溶性碳酸钙可以是无定型碳酸钙、六水 碳酸钙、一水碳酸钙、六方碳酸钙、文石 和方解石。方解石属三方晶系，是热力学 最稳定的碳酸钙晶型，也是各种碳酸钙晶 型在水中转变的终态产物。
当冷却水中有过量磷酸根离子时，发生 如下反应：
Ca2+ + PO43- Ca3 (PO4 ) 2
严重结垢的管道
微生物的滋生
风吹损失量(F) 指循环水在冷却塔处的飞溅和雾沫夹带
损失的水量，此量与冷却塔的型式和当地 风速有关。
一般来说，自然通风冷却塔的飞散损失 量占循环水量的0.1%（有捕水器）；0.30.5% （无捕水器）。
工业循环水处理技术培训讲座PPT
工业循环水处理技术
工业循环水处理技术
一、概述 二、工业循环水水质要求 三、工业循环水的预处理 四、工业循环水冷却系统 五、金属腐蚀控制技术 六、循环水污垢控制技术 七、循环水微生物控制技术 八、循环水运行管理技术 九、中水回用技术 十、循环水处理常见问题的判断和处理
2024/6/3
一、概述：
1、为什么要对冷却水进行循环处理
2024/6/3
二、工业循环水水质要求
悬浮物：不稳定、流速低，静止时易沉淀、漂浮； 胶体：是分子、离子的集合体； 溶解性气体：氮、氧、二氧化碳、二氧化硫、硫
化氢、氨等； 离HC子O：3- A、l3C+、OF32e-、2+、CFl-e、3+、K+C、a2N+、a +M、gC2+u、2+S等O。42-、
2024/6/3
2、腐蚀的形式
（1）均匀腐蚀：在腐蚀介质作用下，金属表面发生 的腐蚀破坏，基本上按相同的腐蚀速度进行。
（2）局部腐蚀：局部腐蚀破坏主要集中在金属表面 的一定区域，而其它部位几乎没有被破坏。
（3）晶体腐蚀：发生置换反应，活泼的金属置换出 不活泼的金属。两种金属的活泼性相差越大，晶 体的腐蚀越厉害。
PH值：常温4.3～10 硬度：Ca2+ 、 Mg2+ 碱度 溶解盐浓度：NaCl 溶解气体：CO2 、 O2 水温：反应、 O2 水流速度： O2
2024/6/3
碳钢腐蚀照片
2024/6/3
5、微生物对碳钢的影响
除微生物排出的氨盐、硝酸盐、有机物、硫化物 和碳酸盐等代谢物，使水质组成发生变化而引起 腐蚀外。最主要的是由于铁细菌和厌氧的硫酸盐 还原菌的存在所引起的腐蚀。
优点：风机的安装位置低，维护方便。风机的工 作不受湿热空气的影响，当水质较差或有腐蚀时 可避免风机的腐蚀，延长使用寿命。
工业循环水处理技术
一、概述 二、工业循环水水质要求 三、工业循环水的预处理 四、工业循环水冷却系统 五、金属腐蚀控制技术 六、循环水污垢控制技术 七、循环水微生物控制技术 八、循环水运行管理技术 九、中水回用技术 十、循环水处理常见问题的判断和处理
2024/6/3
一、概述：
1、为什么要对冷却水进行循环处理
2024/6/3
二、工业循环水水质要求
悬浮物：不稳定、流速低，静止时易沉淀、漂浮； 胶体：是分子、离子的集合体； 溶解性气体：氮、氧、二氧化碳、二氧化硫、硫
化氢、氨等； 离HC子O：3- A、l3C+、OF32e-、2+、CFl-e、3+、K+C、a2N+、a +M、gC2+u、2+S等O。42-、
2024/6/3
2、腐蚀的形式
（1）均匀腐蚀：在腐蚀介质作用下，金属表面发生 的腐蚀破坏，基本上按相同的腐蚀速度进行。
（2）局部腐蚀：局部腐蚀破坏主要集中在金属表面 的一定区域，而其它部位几乎没有被破坏。
（3）晶体腐蚀：发生置换反应，活泼的金属置换出 不活泼的金属。两种金属的活泼性相差越大，晶 体的腐蚀越厉害。
PH值：常温4.3～10 硬度：Ca2+ 、 Mg2+ 碱度 溶解盐浓度：NaCl 溶解气体：CO2 、 O2 水温：反应、 O2 水流速度： O2
2024/6/3
碳钢腐蚀照片
2024/6/3
5、微生物对碳钢的影响
除微生物排出的氨盐、硝酸盐、有机物、硫化物 和碳酸盐等代谢物，使水质组成发生变化而引起 腐蚀外。最主要的是由于铁细菌和厌氧的硫酸盐 还原菌的存在所引起的腐蚀。
优点：风机的安装位置低，维护方便。风机的工 作不受湿热空气的影响，当水质较差或有腐蚀时 可避免风机的腐蚀，延长使用寿命。
循环水操作工高级工培训讲义
压力容器检验规则
• 压力容器的检验分为定期检验和年度检验， 年度检验每年一次，定期检验包括全面检 验和耐压试验。安全状况等级为1、2级的， 一般6年一次；安全状况等级为3级的，一 般3~6年一次；安全状况等级为4级的，检 验周期由检验机构定。压力容器当投用3年 时应进行首次全面检查。
安全阀的年度检查内容
停运离心泵的操作
• • • • 1、联系调度申请停运一台水泵 2、缓慢关闭出口阀 3、待阀门关闭时，停运水泵 4、调节其它水泵出口阀，控制总管网压力， 满足生产需求 • 5、做好记录（P69）
循环水泵切换的要点
• 1、做好待开泵的开车前准备 • 2、请示调度得到许可后，启动待开泵 • 3、新开泵运行平稳后，缓慢开启出口 阀，同时关闭待停泵的出口阀。 • 4、当待停泵出口阀完全关闭没有异常 时，停待停泵，调节新开泵的出口阀， 保持供水压力平衡 • 5、做好切换记录（P71）
p221hh3838水环式真空泵的开机操作水环式真空泵的开机操作1做好开泵前的检查工作打开真空泵进气阀填料函进水阀向气水分离器供水打开气水分离器向泵供水阀3调节气水分离器向真空泵供水量使抽气量变大控制分离器进水阀不要溢水5透过探窗见到泵顶出水压力表真空度上来后即引水成功hh3939水环式真空泵的停机操作水环式真空泵的停机操作5长期停用的需排尽泵体及气水分离器内存水hh4040真空泵启动后真空度上不来的原真空泵启动后真空度上不来的原因分析因分析2真空泵进水阀泵顶排气阀未开格兰漏气5真空泵叶轮堵塞或损坏hh4141风机加润滑油的操作风机加润滑油的操作p72hh4242风机启动前的检查风机启动前的检查3检查油位油质油路是否完好要求油路不漏油机械密封不漏油5检查风筒的门或木板是否关好hh4343风机投运的操作风机投运的操作7做好风机投运记录p74hh4444风机振动大的原因风机振动大的原因8齿轮箱减速机轴磨损p200hh4545无阀滤池滤料更换的方法无阀滤池滤料更换的方法3检查底部格栅和出水渠格栅破损需修补出水渠疏通4按级别筛选卵石按规定厚度回填卵石和石英砂厚度从上到下
化三循环水操作工高级
高级一填空题 (A)1. ｛KHD:工艺基本知识,th=25｝制定热力给水PH值的控制指标的目的，主要在于抑制给水系统的( )。
答文:腐蚀2. ｛KHD:设备基本知识,th=48｝凡润滑剂都能起降低( )阻力作用。
答文:摩擦3. ｛KHD:设备基本知识,th=61｝把一个或几个环节的输出信号送回输入端叫( )。
答文:反馈4. ｛KHD:设备基本知识,th=65｝输出信号与输入信号之间存在反馈回路的系统叫做( )；反之，称之为 ( )。
答文:闭环系统开环系统5. ｛KHD:原辅材料基本知识,th=74｝聚合氯化铝的分子式为( )。
答文:答：[Al(OH)nCl-n]m6. ｛KHD:基础理论知识,th=77｝( )通常是指水中OH、CO、 HCO的总和。
答文:碱度7. ｛KHD:基础理论知识,th=96｝影响可逆化学反应平衡的因素有( )、( )和( )。
答文:浓度压力温度8. ｛KHD:基础理论知识,th=97｝某硫酸溶液浓度为[ H2SO4]=1mol/L，则[1/2H2SO4]= ( )mol/L。
答文:29. ｛KHD:安全与环保知识,th=124｝在PDCA循环中，P是( )，D是( )，C是( )，A是处理。
答文:计划实施检查10. ｛KHD:安全与环保知识,th=125｝总公司安全生产的方针是( )、( )、( )、综合治理。
答文:安全第一预防为主全员动手11. ｛KHD:基础理论知识,th=748｝冷却水系统的清洗可以分为（）、（）。
答文:物理清洗、化学清洗12. ｛KHD:工艺基本知识,th=753｝细菌呼吸分为（）、（）、（）三种类型。
答文:好氧呼吸，厌氧呼吸，兼性呼吸13. ｛KHD:基础理论知识,th=754｝仪表三率是指（）、（）、（）。
答文:完好率，使用率，控制率14. ｛KHD:工艺操作能力,th=765｝循环水处理意义（）、（）减少环境污染。
答文:稳定生产、节约水资源、15. ｛KHD:工艺操作能力,th=766｝循环冷却水处理可以概括为去除（）、控制（）、控制（）等四个方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选PPT
16
常见润滑剂的种类
• 主要有润滑油和润滑脂 • 润滑油：L-HL46液压油，用于轴承润滑 • 通用锂基润滑脂 ：2＃锂基脂 ，用于轴承
润滑 • 重负荷密闭齿轮油 ：L-CKD220 ，用于风
机减速箱内齿轮润滑
精选PPT
17
设备润滑加油（脂）标准
• 转速<1500r/min时，油位在轴承最下端滚 动体的上缘或浸没滚动体
精选PPT
13
阀门型号各单元表示的意义
• ⁛⚧⚧⁛⁛----⁛⁛ • 1、阀门类型：蝶阀、闸阀、球阀等 • 2、传动方式：涡轮、气动、电动、电磁动等 • 3、连接方式：内螺纹、法兰、焊接、对夹等 • 4、结构形式：单闸板、双闸板，需按结构分 • 5、衬里材料：铜合金、橡胶、塑料、18-8系
列不锈钢等 • 6、公称压力：用压力数值的10倍表示 • 7、阀体材料：灰铸铁、碳素钢、铝合金等
20
常见管路的连接方式
• 连接方式主要有： • 1、法兰 • 2、焊接，包括塑料焊等 • 3、管箍 • 4、承插 • 5、丝口 • 6、粘接
精选PPT
21
压力管道的概念
• 概念：是指利用一定的压力，用于输送气 体或者液体的，其最高工作压力大于或等 于0.1MPa的气体、液化气体、蒸汽介质或 者可燃、易爆、有毒、有腐蚀性、最高温 度高于或等于标准沸点的液体介质、且公 称直径大于25mm的管状设备。
精选PPT
6
离心泵的相关知识
• 单级双吸离心泵的主要零件： • 叶轮、泵壳、泵轴、轴承、密封环、填料、填料
套、轴套、调料压盖、联轴器等。 • 泵型的含义：24SH-13A • 24－泵入口直径mm被25除后的整数
SH－单级双吸式水平中开卧式水泵 13－缩小1/10的比转数数值，即泵的比转数为 130 • A－叶轮经过第一次切割
风量：2480000m3/h 电流160A
精选PPT
11
风机的种类
• 离心式风机 • 轴流风机 • 螺杆式风机 • 罗茨鼓风机 • 其他风机
精选PPT
12
常见阀门的种类及型号含义
• 常见阀门的种类： • 闸阀、截止阀、节流阀、球阀、蝶阀、
隔膜阀、旋塞阀、止回阀、安全阀、减 压阀、疏水阀、柱塞阀、排污阀等。 • 型号含义：D371X-10/DN300 • 表示蝶阀 、涡轮传动、对夹、单闸板、 橡胶、公称压力PN1.0MPa、灰铸铁、 公称内径300mm
精选PPT
14
阀门检查要点
• 1、阀门表面是否腐蚀 • 2、阀门操作是否灵活 • 3、阀门连接螺栓是否松动 • 4、阀体表面是否有裂纹、缩孔等 • 5、阀门杆填料、法兰连接处、阀体底部排
泄孔以及阀体是否泄漏
精选PPT
15
轴承的类型
• 1、深沟球轴承 • 2、调心球轴承 • 3、角接触球轴承 • 4、圆柱滚子轴承 • 5、调心滚子轴承 • 6、圆锥滚子轴承 • 7、推力球轴承 • 8、推力滚子轴承 • 9、滚针轴承 • 10、带座外球面球轴承
• 可分为：长输管道GA、公用管道GB、工业 管道GC
精选PPT
22
压力管道的构成
• 一：组成件，主要包括：管子、管件（弯 头、管箍等）、法兰、法兰垫片、紧固件、 阀门、膨胀接头
• 二、支承件（安装件和附着件） • 三、附属设施（安全保护装置和附属设施）
• 圆锥齿轮变速机油面应浸没一个齿轮的一 个齿的全齿宽
• 转速<3000r/min时，加脂量为轴承箱容积 的1/2
• 一般来说转速越快油量（脂）越小
精选PPT
18
润滑“五定” “三级过滤”
• “五定”：定点、定时、定质、定量、定器 期。
• “三级过滤”：从储油大桶到岗位储油桶， 从岗位储油桶到油壶，从油壶到加油点。
精选PPT
4
机械设备基础知识
• 主要要了解、掌握我们身边常用设备的一 些基本知识，比如水泵、计量泵、风机的 构造，配件等，以及他们的工作原理等。
精选PPT
5
常见泵的种类
• 1、常见泵的种类： • 离心泵 • 轴流泵 • 混流泵 • 其它泵：射流泵、气升泵、往复泵、螺旋
泵、水环式真空泵、隔膜泵、齿轮泵、滑 片泵、漩涡泵等。
精选PPT
2
主要参考教材
• 1、工人技术考核题库（辅助生 产分册）
• 2、操作规程 • 3、循环水操作工
精选PPT
3
循环水场的主要设施
• 主要设备包括： • 单级双吸离心泵、轴流风机、计量泵、监
测换热器、电动机、电气仪表以及其它附 属设备如电动葫芦等。 • 主要构筑物包括： • 凉水塔、无阀滤池、旁滤池、清水池、配 药池、泵房、化验室等。
循环水操作工高级 工培训讲义
精选PPT
1
循环水操作工高级工 取证辅导讲义
• 题库 《循环水操作工》概况： • 1、初级工、中级工、高级工、技师 • 2、每部分内容主要包括： • 1)理论知识鉴定要素表： • a行业通用理论知识鉴定要素细目表 • b工种理论知识鉴定要素细目表 • 2)理论知识试题 • a行业通用理论知识试题 • b工种理论知识试题 • 3)技能操作鉴定要素表 • 4)技能操作试题
精选PPT
19
润滑脂的成分及其作用
• 润滑脂是由基础油（10~90%）、稠化剂 （10~20%）、添加剂（5%以下）组成。
• 1、基础油：是润滑脂中的重要成分，决定 润滑脂的润滑性质。
• 2、稠化剂：它在润滑脂中形成骨架 • 3、添加剂：改善润滑脂的某些性能，如抗
压、防锈剂等。（P198）
精
9
（1）叶轮 — 叶片（+盖板）
6～12个叶片 （前弯、后弯，径向）
液体通道。 闭式叶轮：前盖板、 后盖板
半开式： 后盖板
开式： 无盖板
叶轮图片
精选PPT
10
轴流风机的相关知识
型号：L80A-6 上海风机二厂 LF80IIA 河北保定螺旋浆厂
主要零部件：叶片 、轮毂、固定座、减速箱、 轴承、联轴器、传动轴、齿轮（主动斜齿 轮、被动斜齿轮、主动锥齿轮、被动锥齿 轮）、油位计、螺栓螺母、温度振动仪等。
精选PPT
7
其它泵型说明
• 腐蚀泵：50FSP-35型 • 50---代表进口管径（mm） • 35---代表扬程（米） • 清水离心泵：IS80-65-160 • IS---代表单级单吸离心泵 • 80---代表吸入口直径（mm） • 65---代表排出口直径（mm） • 160---代表叶轮名义直径（mm）
