热管散热器的工作原理
热管工作原理示意图
热管工作原理示意图热管技术是1963年美国洛斯阿拉莫斯(Los Alamos)国家实验室的乔治格罗佛(George Grover)发明的一种称为“热管”的传热元件,它充分利用了热传导原理与致冷介质的快速热传递性质,透过热管将发热物体的热量迅速传递到热源外,其导热能力超过任何已知金属的导热能力。
目录基本简介热管技术以前被广泛应用在宇航、军工等行业，自从被引入散热器制造行业，使得人们改变了传统散热器的设计思路，摆脱了单纯依靠高风量电机来获得更好散热效果的单一散热模式，采用热管技术使得散热器即便采用低转速、低风量电机，同样可以得到满意效果，使得困扰风冷散热的噪音问题得到良好解决，开辟了散热行业新天地。
现在常见于cpu的散热器上。
从热力学的角度看，为什么热管会拥有如此良好的导热能力呢？物体的吸热、放热是相对的，凡是有温度差存在的时候，就必然出现热从高温处向低温处传递的现象。
从热传递的三种方式来看（辐射、对流、传导），其中热传导最快。
热管就是利用蒸发制冷，使得热管两端温度差很大，使热量快速传导。
一般热管由管壳、吸液芯和端盖组成。
热管内部是被抽成负压状态，充入适当的液体，这种液体沸点低，容易挥发。
管壁有吸液芯，其由毛细多孔材料构成。
热管一端为蒸发端，另外一端为冷凝端，当热管一端受热时，毛细管中的液体迅速蒸发，蒸气在微小的压力差下流向另外一端，并且释放出热量，重新凝结成液体，液体再沿多孔材料靠毛细力的作用流回蒸发段，如此循环不止，热量由热管一端传至另外一端。
这种循环是快速进行的，热量可以被源源不断地传导开来。
基本工作典型的热管由管壳、吸液芯和端盖组成，将管内抽成1．3×(10负1－－－10负4)Pa的负压后充以适量的工作液体，使紧贴管内壁的吸液芯毛细多孔材料中充满液体后加以密封。
管的一端为蒸发段(加热段)，另一端为冷凝段(冷却段)，根据应用需要在两段中间可布置绝热段。
当热管的一端受热时毛纫芯中的液体蒸发汽化，蒸汽在微小的压差下流向另一端放出热量凝结成液体，液体再沿多孔材料靠毛细力的作用流回蒸发段。

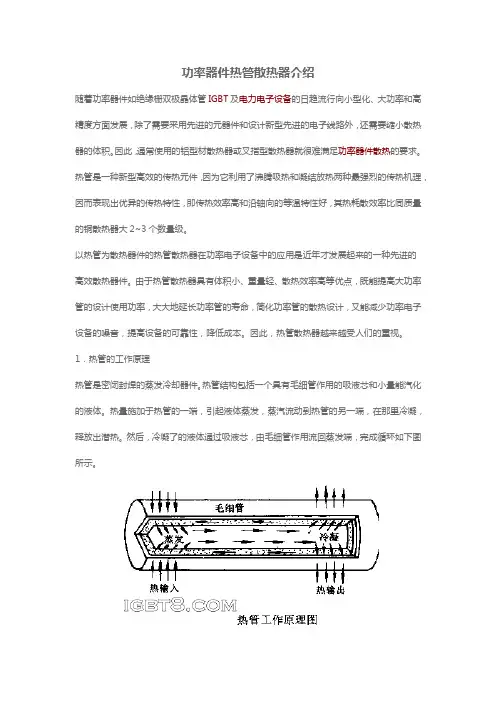

功率器件热管散热器介绍
功率器件热管散热器介绍随着功率器件如绝缘栅双极晶体管IGBT及电力电子设备的日趋流行向小型化、大功率和高精度方面发展，除了需要采用先进的元器件和设计新型先进的电子线路外，还需要缩小散热器的体积。
因此，通常使用的铝型材散热器或叉指型散热器就很难满足功率器件散热的要求。
热管是一种新型高效的传热元件，因为它利用了沸腾吸热和凝结放热两种最强烈的传热机理，因而表现出优异的传热特性，即传热效率高和沿轴向的等温特性好，其热耗散效率比同质量的铜散热器大2~3个数量级。
以热管为散热器件的热管散热器在功率电子设备中的应用是近年才发展起来的一种先进的高效散热器件。
由于热管散热器具有体积小、重量轻、散热效率高等优点，既能提高大功率管的设计使用功率，大大地延长功率管的寿命，简化功率管的散热设计，又能减少功率电子设备的噪音，提高设备的可靠性，降低成本。
因此，热管散热器越来越受人们的重视。
1．热管的工作原理热管是密闭封焊的蒸发冷却器件。
热管结构包括一个具有毛细管作用的吸液芯和小量能汽化的液体。
热量施加于热管的一端，引起液体蒸发，蒸汽流动到热管的另一端，在那里冷凝，释放出潜热。
然后，冷凝了的液体通过吸液芯，由毛细管作用流回蒸发端，完成循环如下图所示。
2．热管散热器的主要性能和参数RGS-Z系列自冷式热管散热器(水平式)和RGS-F系列风冷式热管散热器(重力式) 的性能参数有：散热功率、热阻R Tf、等温性、管壁温升△Tfa、环境工作温度、寿命、安装方式等。
现将其中主要参数介绍如下；(1)散热功率当热管散热器加入热源功率Pc，管壁温升△Tfa不超过50℃时，此热源功率Pc即为该热管散热器的散热功率。
(2)热阻R Tf当热管散热器加入热源功率的时候，管壁温度Tf和环境温度Ta之差与所加的热功率Pc之比为热管散热器的热阻R Tf，如下式。
热管散热器的热阻特性与型材和叉指型散热器的热阻特性相似。
在额定的散热功率范围内，热阻R Tf将随热源功率Pc的增加而略有下降，但基本上为一条平坦直线：(3)等温性在热管散热器的某—端(称加热端)加热源功率Pc，待热平衡后，另一端(称冷端)相对应的地方非常接近于热端的温度，此时，热管散热器的温度梯度相当小，也就是说热管散热器进入了热管工作状态。
散热器工作原理
散热器工作原理散热器是一种用于散热的设备，广泛应用于电子设备、汽车、空调等领域。
它的主要功能是将热量从热源处传导到散热器表面，并通过散热器表面的辐射、对流和传导来散发热量，以保持设备的正常工作温度。
散热器通常由散热片、散热管和风扇等组成。
散热片是散热器的主要部件，它通常由铝或铜制成，具有较高的导热性能。
散热管是将热量从热源处传导到散热片的关键组件，通常由铜或铝制成。
风扇则通过对流来加速热量的散发。
散热器的工作原理可以分为三个步骤：传导、对流和辐射。
首先是传导。
当散热器接触到热源时，热量会通过散热片和散热管传导到散热器的表面。
散热片和散热管的导热性能决定了热量能否有效传导到散热器的表面。
接下来是对流。
当热量传导到散热器表面时，空气通过散热器表面流动，带走热量。
这种通过空气流动来散发热量的过程称为对流散热。
风扇的作用是加速空气流动，增强对流散热效果。
风扇通常安装在散热器的一侧或顶部，产生气流，使空气能够迅速流过散热器表面，提高散热效率。
最后是辐射。
散热器表面的热量也会通过辐射的方式散发出去。
辐射散热是指物体表面的热量以电磁波的形式传播出去。
散热器表面的辐射热量取决于表面的温度和表面的辐射特性。
散热器通常会采用黑色或金属表面来增加辐射热量的散发。
综上所述，散热器的工作原理是通过传导、对流和辐射来散发热量。
传导将热量从热源处传导到散热器表面，对流通过空气流动来带走热量，辐射通过辐射热量的方式散发热量。
散热器的设计和材料选择对其散热效果有重要影响，合理的设计和高导热性能的材料能够提高散热器的散热效率，确保设备正常工作温度。
热管散热器技术原理
热管^热器技术原理现在的CPU、显卡、硬盘，甚至主板芯片组的发热量都大得惊人。
普通风冷散热器已经发展到极限了，要想继续提高散热性能只能寻求新的散热技术。
好在业界早已开发出诸如热管、液冷、半导体制冷等技术。
虽然这些技术里不乏高性能得散热方式，但是最贴合实际应用的还非热管莫数了。
热管应用于PC上还是近几年里的事，真正开始普及也就一年左右。
随着热管技术的成熟和大规模使用，现在的热管散热器已经走下神台，价格也是一落千丈，从最初的500以上，到现在不足百元的售价，的确让很多玩家为止欣喜。
但是，你知道为什么同样的热管散热器价格会有从几千元到几十元这么大的差价么？你知道热管散热器里面的各种技术和制造工艺么？下面我就和大家一起探讨一下关于热管散热器的方方面面。
热管是一种具有极高导热性能的传热元件1964年发明于美国洛斯-阿洛莫斯国家实验氢L os Alamos National Laboratory）并在上世纪60年代末达到理论研究高峰于70年代开始在工业领域大量应用。
它通过在全封闭真空管内工质的汽、液相变来传递热量，具有极高的导热性，高达纯铜导热能力的上百倍，有“热超导体”之美称。
工艺过关、设计出色的热管CPU散热器，将具有普通无热管风冷散热器无法达到的强劲性能。
-TH€RMACOR€ Heat PipeNotu tt dt Iht? watur 打由白hsal 即白will svaporabaatbetow 1 co u C 血白l口iht low pre骷LI怕i •馅i曲tM haalpipd.热管工作状况示意图PC散热器中应用的热管属常温热管，工艺成熟，热管内工质为水。
热管一端为蒸发端，另外一端为冷凝端。
当热管一段受热时，毛细管中的液体迅速蒸发，蒸气在微小的压力差下流向另外一端，并且释放出热量，重新凝结成液体。
液体再沿多孔材料靠毛细力的作用流回蒸发段，如此循环不止。
热量由热管一端传至另外一端，这种循环是快速进行的，热量可以被源源不断地传导开来。

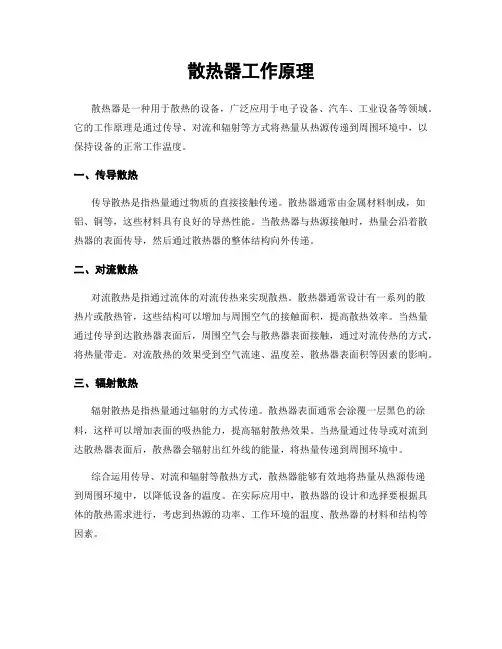

散热器工作原理
散热器工作原理散热器是一种用于散热的设备，广泛应用于电子设备、汽车、工业设备等领域。
它的工作原理是通过传导、对流和辐射等方式将热量从热源传递到周围环境中，以保持设备的正常工作温度。
一、传导散热传导散热是指热量通过物质的直接接触传递。
散热器通常由金属材料制成，如铝、铜等，这些材料具有良好的导热性能。
当散热器与热源接触时，热量会沿着散热器的表面传导，然后通过散热器的整体结构向外传递。
二、对流散热对流散热是指通过流体的对流传热来实现散热。
散热器通常设计有一系列的散热片或散热管，这些结构可以增加与周围空气的接触面积，提高散热效率。
当热量通过传导到达散热器表面后，周围空气会与散热器表面接触，通过对流传热的方式，将热量带走。
对流散热的效果受到空气流速、温度差、散热器表面积等因素的影响。
三、辐射散热辐射散热是指热量通过辐射的方式传递。
散热器表面通常会涂覆一层黑色的涂料，这样可以增加表面的吸热能力，提高辐射散热效果。
当热量通过传导或对流到达散热器表面后，散热器会辐射出红外线的能量，将热量传递到周围环境中。
综合运用传导、对流和辐射等散热方式，散热器能够有效地将热量从热源传递到周围环境中，以降低设备的温度。
在实际应用中，散热器的设计和选择要根据具体的散热需求进行，考虑到热源的功率、工作环境的温度、散热器的材料和结构等因素。
例如，在电子设备中，散热器通常与散热风扇结合使用，通过风扇的吹风作用，增加空气流动，提高对流散热效果。
同时，散热器的设计要考虑到空间限制和散热效率的平衡，以确保设备的稳定运行。
在汽车中，散热器通常用于发动机冷却系统。
发动机产生的大量热量通过散热器的传导、对流和辐射散热方式，被冷却液带走，并通过循环系统排出。
这样可以保持发动机的正常工作温度，防止过热损坏。
总之，散热器通过传导、对流和辐射等方式将热量从热源传递到周围环境中，起到散热降温的作用。
不同的散热器设计和选择，能够满足不同领域的散热需求，确保设备的正常工作温度。
CPU散热解析热管散热技术
CPU散热解析热管散热技术CPU散热效果翻倍提升深入解析热管散热技术虽然液氮、干冰、水冷散热器有着非常不错的散热效果，不过操作复杂，并不适合普通的消费者。
而风冷散热器又无法满足普通玩家的超频需求，热管散热器凭借着不错的散热性能成为市场中倍受关注的产品。
那么热管散热器的散热原理是什么?与普通的风冷散热器相比能带来多大的散热效果，购买热管散热器需要注意哪些事宜?接下来，笔者通过此篇文章，为大家揭开热管散热器的神秘面纱。
一、热管散热技术解析热管技术的原理其实很简单，就是利用工作流体的蒸发与冷凝来传递热量。
将铜管内部抽真空后充入工作流体，流体以蒸发--冷凝的相变过程在内部反复循环，不断将热端的热量传至冷却端，从而形成将热量从管子的一端传至另一端的传热过程。
典型的热管是由管壳、吸液芯和端盖组成，将管内抽到的负压后充以适量的工作液体，使紧贴管内壁的吸液芯毛细多孔材料中充满液体后加以密封。
管的一端为蒸发段(加热段)，另一端为冷凝段(冷却段)，根据需要可以在两段中间布置绝热段。
当热管的一端受热时，毛细芯中的液体蒸发汽化，蒸汽在微小的压差下流向另一端放出热量凝结成液体，液体再沿多孔材料靠毛细力的作用流回蒸发段。
如此循环不已，热量由热管的一端传至另一端。
热管散热器(4根热管)采用热管的散热器比起传统的风冷散热器有成倍的效能提升，打破了风冷极限。
热管还可以让散热器设计成任何形状，不必再担心与其他配件发生干涉。
热管在热传递上的高效能，也让设计者不必大量采用价格昂贵的铜材，只需轻薄的铝片帖合热管外壁，既能达到理想散热性能。
一根热管的基本结构由容器、毛细结构和动作流体三部分组成。
很多人都对热管中装的东西很好奇。
那么，热管中装载的到底是什么呢?一般来说，热管中的动作流体需要根据热管所工作的温度区间进行选择。
对于PC散热，考虑到成本因素，厂商们一般选择的是纯水和部分添加剂。
热管散热技术解析那么，一般热管要装进多少动作流体呢?动作流体装入量太少，会导致流体无法将毛细结构孔隙填充，造成热管蒸发端局部干燥。
热管散热器的工作原理
热管散热器的工作原理
热管散热器是一种应用了热管原理的散热装置，其工作原理基于液体在低温端和高温端间的热量传导和相变。
热管由内壁光滑的密封管壳和内部充满液体的毛细管组成。
当热管的低温端暴露在需要散热的热源上时，低温端的热量会引起液体内部的汽化。
汽化产生的气体会充满整个热管，形成高压区。
气体压力差会使得气体流动至热管的高温端。
在高温端，气体接触到较低温度的环境，并且通过冷凝转化成液体状态。
液体会从高温端回流至低温端，从而完成热量传递的循环。
通过这个循环过程，热管能够将热量从热源中迅速、高效地传导至散热器的整个表面。
随着液体的汽化和冷凝循环，热量被大幅度扩散和传递，完成了高效的散热过程。
值得注意的是，热管的毛细管内部充满了液体，因此热管可以在任何方向上工作，不受重力的影响。
这使得热管散热器具有灵活性，可以应用于各种空间限制的场合。
自制CPU热管散热器
自制CPU热管散热器热管是由以下三个部件组成：容器、毛细结构层或毛细管、流动液体。
首先，金属管是一个密封的空管，它能隔离工作液体和外部环境且能维持通过管壁的不同压力，在流动液体中来回地传递热量。
管内壁有线性排列状的多孔结构，这就是所谓的毛细管组织或是毛细结构层。
毛细结构层的主要用途是从冷凝器至蒸发器中产生毛细管压力来传到流动液体。
最后，流动液体被包含于金属管中的毛细结构层中。
选择一种合适的流动液体，首要考虑的是蒸汽流通的温度范围。
大多数管子选用水和甲醇(酒精)做为流动液体。
热管工作原理：热管的末端联接著热源，当热量上升到预定的启动温度时，管中沸腾的流动液体就会升华成蒸汽。
随著蒸发的液体溢满整个毛细结构层，它会由热管这边向冷却端扩散。
一旦温度低于蒸发区的温度，蒸汽冷凝现象便会出现。
当冷凝时，蒸汽在流动液体蒸发和冷凝过程中所释放的热量便会沿著毛细结构层回吸到蒸发区。
这种温差循环就会不断地保持常温。
热管上某部份联接的一散热器在热损上使得冷凝发生并且形成了一种蒸汽流动模式。
毛细结构层内的毛细管作用返回到冷凝至蒸发（热源）的整个过程从而完成了运作循环。
一个有效的热管系统会受到热管长度，管内流动液体种类,回流毛细结构层型号及热管中弯曲数量的影响。
为什么多了两根金属管售价就贵那么多？这得从笔记本电脑的CPU散热片开始讲起。
笔记本CPU需要有一种散热能力强而且不需要耗电的散热器，其构造是将一根中空的铜管加入部分水、甲醇、丙酮、钠和汞等物质的混合物，然后将内部抽成负压从而降低液体的沸点。
热管分为受热蒸发端和冷凝端(受热端就是和散热器底座接触的部分)，我们使用时将受热蒸发端接热源，冷凝端接散热片。
热管散热器的工作原理图当受热蒸发端受热后内部的水马上就吸收热量汽化，因为气压降低时40度就会沸腾，汽化的水会带着热量升高运动到冷凝端。
因温度低时气体就放热并凝结成水流回热端接着循环，这样不断的循环将热量向冷端输送。
市场上的此类散热器价格都很高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热管散热器的工作原理
热管散热器的工作原理，热管：是一种传热性极好的人工构件，常用的热管由三；⑴在真空状态下，液体的沸点降低；；⑵同种物质的汽化潜热比显热高的多；；⑶多孔毛细结构对液体的抽吸力可使液体流动；典型的构造和工作过程如右图所示：；与热源靠近的一段（蒸发段）内的液体吸热而蒸发，蒸；热管利用“相变”传热的原理与金属铜、铝等实体材料热管散热器的工作原理
热管：是一种传热性极好的人工构件，常用的热管由三部分组成：主体为一根封闭的金属管，内部有少量工作介质和毛细结构，管内的空气及其他杂物必须排除在外。
热管工作时利用了三种物理学原理：
⑴在真空状态下，液体的沸点降低；
⑵同种物质的汽化潜热比显热高的多；
⑶多孔毛细结构对液体的抽吸力可使液体流动。
典型的构造和工作过程如右图所示：
与热源靠近的一段（蒸发段）内的液体吸热而蒸发，蒸汽携带汽化潜热经空腔流向另一段（冷凝段），汽体经管壁与外界冷媒体换热放出潜热而完成了传热任务，冷凝成液体，经毛细结构的抽吸力量或重力回流到蒸发段进入下一个工作循环。
金旗舰铜制散热器114*60 热管利用“相变”传热的原理与金属铜、铝等实体材料的天然传热方式完全不同。
热管的有效导热性是铜、铝等有色金属的成百上千
倍，所以热管是传热领域的重大发明和科技成果，给人类社会带来巨大的实用价值。
热管散热器：利用热管技术能对许多老式散热器或换热产品和系统作重大的改进而产生出的新产品。
热管散热器就是这一方面的一个很好的典型。
散热器的
热阻是由材料的导热性和体积内的有效面积决定的。
实体铝或铜散热器在体积达到0.006m3时，再加大其体积和面积也不能明显减小热阻了。
对于双面散热的分立半导体器件，风冷的全铜或全铝散热器的热阻只能达到0.04℃/W。
而热管散热器可达到0.01℃/W。
在自然对流冷却条件下，热管散热器比实体散热器的性能可提高十倍以上。
散热系统：热管问世以来，使电力电子装置的散热系统有了新的发展。
无论何种散热方式，其最终散热媒体是空气，其他都是中间环接。
空气自然对流冷却是最直接和简便的方式，热管使自冷的应用范围迅速扩大。
因为热管自冷散热系统无需风扇、没有噪音、免维修、安全可靠，热管风冷甚至自冷可以取代水冷系统，节约水资源和相关的辅助设备投资。
此外，热管散热还能将发热件集中，甚至密封，而将散热部分移到外部或远处，能防尘、防潮、防爆，提高电器设备的安全可靠性和应用范围。
