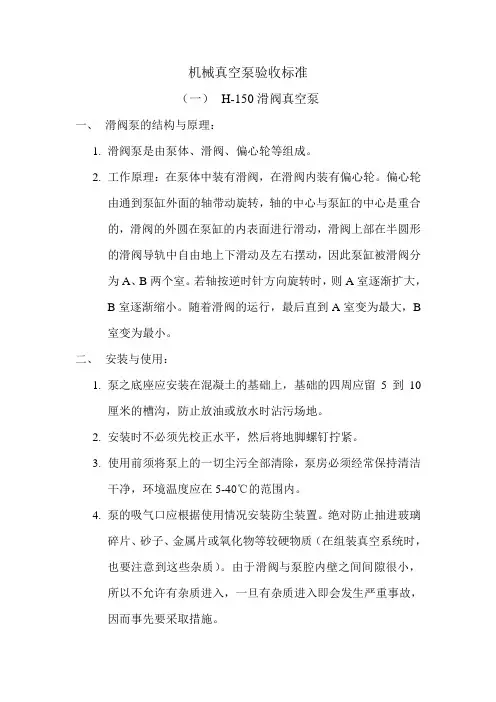

机械真空泵验收标准（一）H-150滑阀真空泵一、滑阀泵的结构与原理：1.滑阀泵是由泵体、滑阀、偏心轮等组成。
2.工作原理：在泵体中装有滑阀，在滑阀内装有偏心轮。
偏心轮由通到泵缸外面的轴带动旋转，轴的中心与泵缸的中心是重合的，滑阀的外圆在泵缸的内表面进行滑动，滑阀上部在半圆形的滑阀导轨中自由地上下滑动及左右摆动，因此泵缸被滑阀分为A、B两个室。
若轴按逆时针方向旋转时，则A室逐渐扩大，B室逐渐缩小。
随着滑阀的运行，最后直到A室变为最大，B室变为最小。
二、安装与使用：1.泵之底座应安装在混凝土的基础上，基础的四周应留5到10厘米的槽沟，防止放油或放水时沾污场地。
2.安装时不必须先校正水平，然后将地脚螺钉拧紧。
3.使用前须将泵上的一切尘污全部清除，泵房必须经常保持清洁干净，环境温度应在5-40℃的范围内。
4.泵的吸气口应根据使用情况安装防尘装置。
绝对防止抽进玻璃碎片、砂子、金属片或氧化物等较硬物质（在组装真空系统时，也要注意到这些杂质）。
由于滑阀与泵腔内壁之间间隙很小，所以不允许有杂质进入，一旦有杂质进入即会发生严重事故，因而事先要采取措施。
5.泵在粗真空（入口压力超过133pa）下工作时,排气孔要放出油雾。
造成油雾的原因是：在粗真空下工作时，压缩室的压力显著增高，被排气体从小的排气口猛烈地冲出，在小孔和排气阀近旁的油根据和喷雾器同样的原理被雾化，和气体一起被排出泵外。
这油雾不管现象大小基本上都是有的。
另外产生这种油雾，对于泵并没有任何不良影响，但是这种油雾扩散于室内空气中，不但能污染空气，而且能毁损室内的地板和器具。
为了防止这种污损，所以在安装时需将排气管接到室外。
室外排气管出口应朝下，避免雨水滴入。
6.进气管路应该非常严密，即使微小的泄露都会影响真空度。
进气管路原则上尽可能短，少用接头和弯头，与泵体联接的管道不应小于泵的口径。
7.冷却水进水管路上应装有阀门，可以调节水量。
在工作时泵水套中的冷却水温度控制在20-40℃之间即可，注意水温不超过40℃，以免在水套内产生沉垢。
滤油机检修规程
滤油机检修规程Q/*****-JS-JX027-20171 主题内容与适用范围1.1 本标准规定了江西省***水电厂滤油机检修和验收工作的工艺要求。
1.2 本标准适用于江西省***水电厂滤油机的检修和质量验收工作。
2 引用标准下列标准或资料所包含的条文，通过在本标准中引用而成为本标准的条文。
《ZLY－100型绝缘油真空滤油机使用说明书》（吉林市第一机械厂）LY－SM滤油机使用说明书（吉林市第一机械厂）《BZL－系列真空滤油机使用说明书》（四川省绵阳市真空滤油机厂）《扬达牌高效型真空滤油机》（江苏扬中市协隆电力设备厂）《机械工程手册（14）》（机械工业出版社）《机械修理大全（第一卷）》（辽宁科学技术出版社）3 技术参数3.1 ZLY－100型滤油机技术参数表名称单位型号、规格或要求滤油机参数型号ZLY－100 滤油能力流量L／min 100一次提高耐压kV 10－20滤油机参数真空压力（负）MPa 0.096－0.099 加热油温℃30－65工作压力MPa 0.04－0.35 最大安全压力MPa 0.6油一次通过温升℃≥15温度调节器最高温度℃65入口管径mm（英寸）38.1（1.5）出口管径mm（英寸）31.75(1.25)电机参数电压V 380 总额定电功率kW 55.15 加热器总电功率kW 48真空泵电机kW 4排油泵电机kW 3排油泵主动齿轮转数r／min 1430无真空出口流量L／min 190在－（0.096－0.099）MPa真空下出口流量L／min 100－130其他水泵kW（配用功率）0.15真空泵吸气速度L／s 30机器净重kg 约1300外形尺寸（长×宽×高）mm×mm×mm 1850×1060×16003.2 BZL－50A 型滤油机技术参数表名称单位规格与要求击穿电压原油kV≥15过滤油≥45－50含水量原油PPM30 过滤油＜6气体含量原油％12％过滤油＜0.3％流量l／min 50功率kW 24扬程m 15外形尺寸（长×宽×高）mm×mm×mm 1200×800×1200 重量kg 3003.3 ZL－100A 型滤油机技术参数名称单位规格与要求流量l／min 100工作真空度MPa －0.097工作压力MPa 0.5温控极限℃10－100油含水量PPM ≤5油含气量≤0.1％油击穿电压kV ≤60过滤精度μm 5总电功率kW 37工作电压V 380进出油管径mm(英寸) 38.1(1.5)重量kg 500外形尺寸（长×宽×高）mm×mm×mm 1400×900×15003.4 LY－SM滤油机技术参数型号LY－150滤油能力（l／min）≥150过滤面积m2 2.18滤框数量18滤板数量19过滤框内直径 (mm) 254×254压紧方式手动螺旋工人作用力（kg）50工作压力（MPa）0－0.3最大压力（MPa）0.6电动机功率（kW） 3.0电动机型号JO2－32－4T2 电动机转数（r／min）1430油泵吸入高度（m水柱）≥4吸入管口径（mm／英寸) 38.1／G1.5排出管口径（mm／英寸）31.75／G1.25 外形尺寸（mm）（长×宽×高）1230×540×740 重量（kg）3804 真空滤油机的检修4.1 真空滤油机的拆卸和装复4.1.1 关闭进出口管路阀门，拆卸与滤油机进出口相连的软管（油管和水管）。
滤油机安全规定模版
滤油机安全规定模版一、目的和适用范围本规定的目的是确保滤油机在使用过程中的安全，减少事故发生的可能性。
适用于所有使用滤油机的企事业单位。
二、术语和定义2.1 滤油机：指用于将液体中的杂质和固体颗粒分离的设备。
2.2 滤油机供应商：指向用户提供滤油机设备的厂商或经销商。
2.3 使用单位：指购买和使用滤油机设备的企事业单位。
2.4 滤油机操作人员：指经过培训和授权，负责滤油机操作的人员。
三、滤油机的选购和验收3.1 使用单位在选购滤油机时，应严格按照国家相关安全标准进行选择，并选择具备资质和信誉的滤油机供应商。
3.2 滤油机供应商应向使用单位提供滤油机产品合格证明、优化设计方案及操作手册等相关资料。
3.3 使用单位对滤油机进行验收，应组织专业人员进行检查，并确保设备的安全性能和操作功能符合要求。
四、滤油机的安装和调试4.1 滤油机的安装应符合相关安全技术规范，确保设备安装牢固、运行平稳。
安装完成后，应进行必要的调试工作。
4.2 在调试期间，应由滤油机的供应商或经验丰富的技术人员进行操作，并确保周围环境的安全。
五、滤油机的操作规范5.1 操作前应仔细阅读滤油机的操作手册，并按照手册中的要求进行操作。
5.2 滤油机操作人员必须经过专门培训，并持有相关资格证书。
5.3 操作人员应穿戴好个人防护装备，包括防护眼镜、防护手套等。
5.4 在操作滤油机时，应保持注意力集中，避免分心或疲劳操作。
六、滤油机的维护与保养6.1 滤油机使用单位应建立完善的设备维护保养制度，并确保其得到执行。
6.2 定期对滤油机进行检查和保养，保持设备的良好状态，确保其安全可靠运行。
6.3 维护过程中，应切断电源并停止机器的运行。
七、滤油机的故障处理7.1 在发生滤油机故障时，操作人员应立即切断电源，并上报相关部门进行处理。
7.2 修理滤油机时，应由专业维修人员进行操作，并严格按照规范进行维修。
7.3 维修完毕后，应进行必要的试运行和检测，确保设备无故障后方可投入使用。
真空滤油机通用技术规范
真空滤油机通用技术规范真空滤油机采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写《项目单位技术差异表》并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成《项目单位技术差异表》（表4），放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
5、技术规范专用部分由项目单位根据工程情况编写，其中带“××”的文字和技术参数及“项目单位填写”的部分由各项目单位根据工程实际情况和需要必须全面认真填写；空白部分的参数根据需要选择填写；表格中带下划线的技术参数由项目单位和设计院根据工程具体情况更改，不带下划线的技术参数为固化技术参数，技术规范专用部分技术参数表中项目单位与投标人均不需要填写的部分栏目，项目单位应以“—”表示。
6、投标人应逐项响应技术规范专用部分中相应内容。
填写投标人响应部分，应严格按技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表5投标人技术偏差表”外，必要时应提供相应试验报告。
7、货物需求一览表中数量各项目单位和设计院必须填写，如不能确定准确数量，可以填写估算数量。
目次真空滤油机采购标准技术规范使用说明 (3)1总则 (5)1.1一般规定 (5)1.2投标人应提供的资格文件 (5)1.3工作范围和进度要求 (5)1.4技术资料 (5)1.5标准和规范 (5)1.6必须提交的技术数据和信息 (6)2性能要求 (6)3主要技术参数 (6)4外观和结构要求 (6)5验收及技术培训 (7)6技术服务 (7)附录A供货业绩表 (7)附录B仪器配置表 (7)1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空滤油机验收标准
一、技术要求
1、真空滤油机的各项技术参数应符合《真空滤油机产品标准》（GB/T 4106-2006）和本合同的规定。
2、真空滤油机的电气控制系统应采用PLC控制。
3、真空滤油机的操作界面应设有液晶显示屏幕，且操作简单易懂。
4、真空滤油机应具有互锁保护功能，保证操作安全可靠。
5、真空滤油机应具有自动排渣功能，排渣速度应符合《机械式油渣分离器技术条件》（GB/T 5004-2004）的规定。
6、真空滤油机应配备独立的真空泵。
7、真空滤油机的滤芯应采用高效滤纸。
8、真空滤油机的过滤精度应符合本合同的规定。
二、外观质量
1、真空滤油机的表面应光滑平整，无明显凹凸和划痕。
2、真空滤油机的涂层应均匀、光泽度良好，无起泡、剥落、气泡等现象。
3、真空滤油机水平仪应正常、准确。
三、运行质量
1、真空滤油机运行平稳、无异响、振动。
2、真空滤油机在正常运转时应产生足够的真空度（根据油品种类和粘度选择适当的真空度）。
3、真空滤油机能够稳定地进行过滤分离操作，产出的油品清澈透明、无杂质。
5、真空滤油机的自动排渣是否正常运行，排渣效率是否高。
四、电气性能
2、真空滤油机的逻辑控制流程符合操作手册的规定。
4、真空滤油机的速度调节器应灵敏、准确。
五、洁净程度
1、真空滤油机应保持清洁卫生，无杂物、脏物积累。
2、真空滤油机应保持流体系统的清洁度。
3、真空滤油机拆卸成分应无明显松动、脱落。
六、验收标准
1、真空滤油机外观检验合格后，由制造厂家进行调试和试运行。
试运行过程中，真空滤油机应能够正常运行、过滤分离效果良好、无漏油现象。
2、制造厂家提交相关验收资料，包括但不限于试运行记录、试验记录、用户手册、维修保养手册等。
3、根据本合同的规定，经过验收合格后，才正式交付使用。
