混凝土喷射机的工作原理
混凝土喷射机的工作原理
混凝土喷射机，也称为混凝土喷涂机，是一种常见的建筑机械设备，
用于在建筑、桥梁、隧道、地下工程等工程中喷涂混凝土或其他材料。
混凝土喷射机的工作原理是将混凝土或其他材料通过喷枪喷射到需要
覆盖的表面上，形成一层均匀的覆盖层。
本文将从几个方面介绍混凝
土喷射机的工作原理。
一、混凝土喷射机的组成部分
混凝土喷射机主要由以下几部分组成：
1. 压缩机：用于将空气压缩成高压气体，驱动混凝土或其他材料通过
管路输送到喷枪。
2. 混凝土罐：用于存储混凝土或其他材料，通常是由不锈钢或玻璃钢
制成。
3. 输送管路：用于将混凝土或其他材料从混凝土罐输送到喷枪，通常
是由橡胶软管或钢管制成。
4. 喷枪：用于将混凝土或其他材料喷射到需要覆盖的表面上，通常是
由可调节的喷嘴和喷枪手柄组成。
二、混凝土喷射机的工作原理
混凝土喷射机的工作原理可以分为以下几个步骤：
1. 准备工作：将混凝土或其他材料装入混凝土罐中，并将输送管路连接到罐体和喷枪之间。
2. 压缩空气：启动压缩机，将空气压缩成高压气体，通常为6-8 bar。
3. 输送混凝土：将混凝土或其他材料通过输送管路输送到喷枪处，并根据需要调整喷嘴的大小和喷射压力。
4. 喷射混凝土：将混凝土或其他材料通过喷枪喷射到需要覆盖的表面上，形成一层均匀的覆盖层。
5. 调整喷射速度：根据需要调整喷射速度和喷射压力，以达到最佳的喷射效果。
三、混凝土喷射机的适用范围
混凝土喷射机适用于以下场合：
1. 建筑：在建筑工程中，可以用于喷涂墙体、地面、天花板等表面，
使表面更加平整、美观。
2. 桥梁：在桥梁工程中，可以用于喷涂桥梁表面的防水、防腐涂料等
材料。
3. 隧道：在隧道工程中，可以用于喷涂隧道内壁的混凝土或其他材料，以增强隧道的结构强度。
4. 地下工程：在地下工程中，可以用于喷涂隧道、地下室、地下车库
等的混凝土或其他材料，以提高结构的强度和耐久性。
四、混凝土喷射机的优点和缺点
混凝土喷射机的优点主要包括：
1. 喷涂速度快：混凝土喷射机喷涂速度快，可以大幅提高工作效率。
2. 喷涂效果好：混凝土喷射机喷涂效果好，可以形成一层均匀的覆盖层，提高建筑物的美观度。
3. 适用范围广：混凝土喷射机适用范围广，可以用于建筑、桥梁、隧
道、地下工程等多种工程领域。
混凝土喷射机的缺点主要包括：
1. 噪音大：由于混凝土喷射机需要启动压缩机，所以噪音较大，可能会对周围环境造成一定的干扰。
2. 维护成本高：由于混凝土喷射机的构造较为复杂，所以维护成本较高。
3. 技术要求高：混凝土喷射机操作需要较高的技术要求，需要经过专门的培训和掌握一定的技巧才能操作。
总之，混凝土喷射机是一种高效、实用的建筑机械设备，可以大大提高建筑工程的施工速度和质量。
在使用混凝土喷射机时，需要注意安全操作，遵守相关的规定和标准，以确保工作顺利进行。

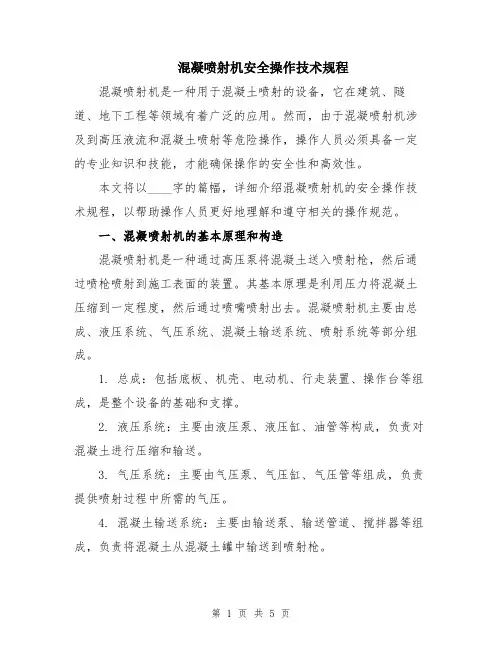

混凝喷射机安全操作技术规程
混凝喷射机安全操作技术规程混凝喷射机是一种用于混凝土喷射的设备，它在建筑、隧道、地下工程等领域有着广泛的应用。
然而，由于混凝喷射机涉及到高压液流和混凝土喷射等危险操作，操作人员必须具备一定的专业知识和技能，才能确保操作的安全性和高效性。
本文将以____字的篇幅，详细介绍混凝喷射机的安全操作技术规程，以帮助操作人员更好地理解和遵守相关的操作规范。
一、混凝喷射机的基本原理和构造混凝喷射机是一种通过高压泵将混凝土送入喷射枪，然后通过喷枪喷射到施工表面的装置。
其基本原理是利用压力将混凝土压缩到一定程度，然后通过喷嘴喷射出去。
混凝喷射机主要由总成、液压系统、气压系统、混凝土输送系统、喷射系统等部分组成。
1. 总成：包括底板、机壳、电动机、行走装置、操作台等组成，是整个设备的基础和支撑。
2. 液压系统：主要由液压泵、液压缸、油管等构成，负责对混凝土进行压缩和输送。
3. 气压系统：主要由气压泵、气压缸、气压管等组成，负责提供喷射过程中所需的气压。
4. 混凝土输送系统：主要由输送泵、输送管道、搅拌器等组成，负责将混凝土从混凝土罐中输送到喷射枪。
5. 喷射系统：主要由喷射枪、喷射嘴、喷射管道等构成，负责将混凝土喷射到施工表面。
二、混凝喷射机的安全操作规范1. 作业前的准备工作（1）操作人员必须熟悉混凝喷射机的结构、原理和操作方法，了解设备的使用说明书和安全技术规范。
（2）检查混凝喷射机各部分的紧固件和连接件是否松动或损坏。
（3）检查液压系统、气压系统、混凝土输送系统和喷射系统的工作状态，确保各系统正常运行。
（4）检查各种防护装置（如切断电源、漏电保护器、起重装置等）是否完好，并确保其正常使用。
（5）清理施工现场，保持周围环境整洁，避免杂物和障碍物对作业的影响。
2. 混凝喷射机的安全操作技术（1）佩戴个人防护装备：操作人员在接触混凝喷射机时，应佩戴防护头盔、安全眼镜、防尘口罩、耳塞等个人防护装备，确保自身安全。
（2）正确操作混凝喷射机：操作人员必须熟悉混凝喷射机的工作原理和操作方法，按照操作规程进行操作，并严禁私自改变设备的工作参数。
喷射混凝土的原理
喷射混凝土的原理
喷射混凝土是一种常用的建筑施工技术，它通过将混凝土材料以高速喷射到施工表面，形成均匀的混凝土覆盖层。
喷射混凝土的原理主要包括以下几个方面：
1. 混凝土制备：首先需要将水泥、骨料、砂等原材料按照一定比例混合制成混凝土浆料。
浆料的质量应该具有一定的流动性和粘稠度，以方便喷射施工。
2. 压缩空气供应：在喷射混凝土过程中，需要使用压缩空气来将混凝土喷射到施工表面。
一般使用压缩机将空气加压，喷射管道上装有必要的压力和流量控制设备，以确保混凝土能够均匀喷射。
3. 喷射速度和角度：喷射速度是影响喷射混凝土效果的关键因素之一。
适当的喷射速度可以保证混凝土在喷射过程中不会失去流动性，同时避免过度流失水分。
喷射角度也需要根据实际情况选择，以确保混凝土能够均匀地附着在施工表面上。
4. 施工技术要点：在喷射混凝土的施工过程中，需要注意一些技术要点。
首先是控制喷射混凝土的运输距离，避免距离太远导致混凝土流失流动性。
其次是控制施工厚度，避免喷射过多造成浪费，或者喷射过少导致施工质量不达标。
总之，喷射混凝土是一种高效、节省材料的施工技术，通过恰当的混凝土制备和合理的施工参数控制，可以实现均匀、牢固的混凝土表面覆盖层。
这种技术在各种建筑工程中广泛应用。
砼喷射机及其原理
砼喷射机工作原理
(2009-10-06 16:14:54)
分类：技术问题
标签：
杂谈
工作原理
1.工作原理
在打开气路系统闸阀和开动电机后，经减速器通过输出轴带动转子体转动，混凝土拌合料经旋转筛斗落入料斗，通过拨料盘，从料斗下料腔落入防粘转子U 型腔内，转子转过一定角度后，大U型腔对准出料弯头，小U型腔对准压宿空气孔，形成完整的吹料通道，将料吹入输料管，再经喷头处与水混合，喷到喷射面上，如此不断的旋转，转子上12个U型孔完成连续出料。
2.主要结构
本机主要由1、车架；2、减速箱；3、电动机；4、下座体；5、下料口清扫板；6、拨料盘；7、旋转料斗；8、料斗；9、进口风；10、防粘出料弯头；11、分体式防粘转子；12、行走部分等组成（见图）。
供料部分由旋转筛斗、料斗、拨料盘等机构组成。
输料系统由分体式防粘料转子、衬板、喷射管路、喷枪等组成。
气路系统有闸阀、管路、胶板和出料弯头等组成。
其作用是利用压宿空气的能量，向喷射管路供给压缩空气。
传动系统：由5.5KW立式电机、减速器、转子等组成。
电机轴端连接轴齿轮。
通过三级传动由减速器输出轴带动转子、拨料盘和旋转筛斗。
行走部分：由两对轮组组成。
轮距分别为600㎜ 900㎜两种。

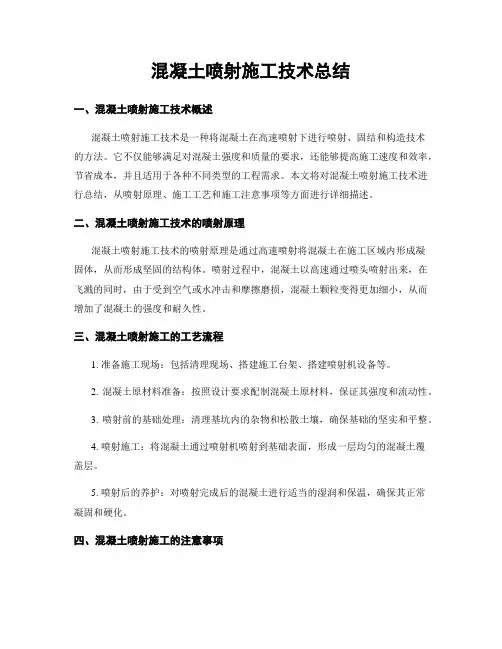

混凝土喷射施工技术总结
混凝土喷射施工技术总结一、混凝土喷射施工技术概述混凝土喷射施工技术是一种将混凝土在高速喷射下进行喷射、固结和构造技术的方法。
它不仅能够满足对混凝土强度和质量的要求，还能够提高施工速度和效率，节省成本，并且适用于各种不同类型的工程需求。
本文将对混凝土喷射施工技术进行总结，从喷射原理、施工工艺和施工注意事项等方面进行详细描述。
二、混凝土喷射施工技术的喷射原理混凝土喷射施工技术的喷射原理是通过高速喷射将混凝土在施工区域内形成凝固体，从而形成坚固的结构体。
喷射过程中，混凝土以高速通过喷头喷射出来，在飞溅的同时，由于受到空气或水冲击和摩擦磨损，混凝土颗粒变得更加细小，从而增加了混凝土的强度和耐久性。
三、混凝土喷射施工的工艺流程1. 准备施工现场：包括清理现场、搭建施工台架、搭建喷射机设备等。
2. 混凝土原材料准备：按照设计要求配制混凝土原材料，保证其强度和流动性。
3. 喷射前的基础处理：清理基坑内的杂物和松散土壤，确保基础的坚实和平整。
4. 喷射施工：将混凝土通过喷射机喷射到基础表面，形成一层均匀的混凝土覆盖层。
5. 喷射后的养护：对喷射完成后的混凝土进行适当的湿润和保温，确保其正常凝固和硬化。
四、混凝土喷射施工的注意事项1. 施工环境：确保施工现场干燥、无水分渗漏，并避免施工过程中的雨水、露水等对混凝土的影响。
2. 施工设备：喷射机的选择和使用要符合相关行业标准，并定期维护检查设备的工作状态。
3. 施工人员：施工人员应具备相关专业知识和技能，并严格遵循施工操作规程。
4. 施工质量：施工中需要严格按照设计施工方案进行操作，确保施工质量和结构的稳固性。
5. 安全防护：在施工过程中，应做好安全防护措施，如佩戴安全帽、护目镜等。
五、混凝土喷射施工的应用领域混凝土喷射施工技术广泛应用于隧道、地下室、防护墙、坑道等工程领域。
具体应用包括：1. 隧道支护：喷射施工可以有效加固隧道支护结构，提高其整体稳定性和安全性。
2. 地下室建设：混凝土喷射施工技术可以用于地下室防水、支护和加固等工作。

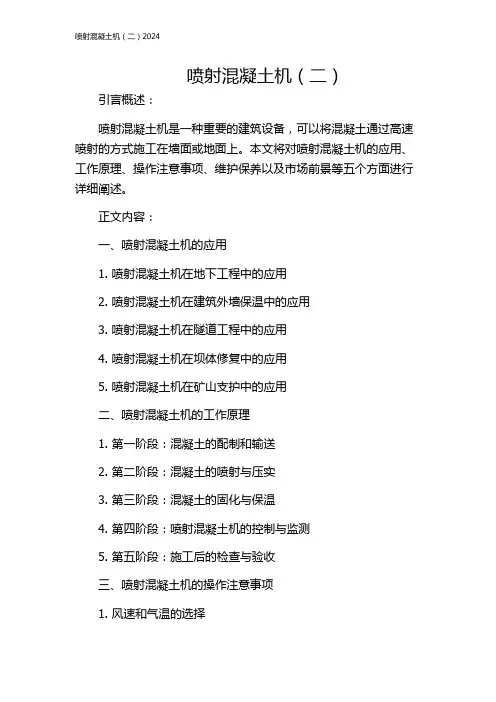

喷射混凝土机(二)2024
喷射混凝土机（二）引言概述：喷射混凝土机是一种重要的建筑设备，可以将混凝土通过高速喷射的方式施工在墙面或地面上。
本文将对喷射混凝土机的应用、工作原理、操作注意事项、维护保养以及市场前景等五个方面进行详细阐述。
正文内容：一、喷射混凝土机的应用1. 喷射混凝土机在地下工程中的应用2. 喷射混凝土机在建筑外墙保温中的应用3. 喷射混凝土机在隧道工程中的应用4. 喷射混凝土机在坝体修复中的应用5. 喷射混凝土机在矿山支护中的应用二、喷射混凝土机的工作原理1. 第一阶段：混凝土的配制和输送2. 第二阶段：混凝土的喷射与压实3. 第三阶段：混凝土的固化与保温4. 第四阶段：喷射混凝土机的控制与监测5. 第五阶段：施工后的检查与验收三、喷射混凝土机的操作注意事项1. 风速和气温的选择2. 喷射混凝土机的角度和距离3. 喷射混凝土机的喷涂速度4. 混凝土的配比和水泥品种选择5. 喷射混凝土机的清洗和维护保养四、喷射混凝土机的维护保养1. 定期检查喷射混凝土机的各项部件2. 清洗并更换喷嘴和管道3. 清理和注油润滑喷射混凝土机的机械部件4. 存放喷射混凝土机时的注意事项5. 定期维修和保养记录的管理五、喷射混凝土机的市场前景1. 建筑行业对喷射混凝土机的需求2. 喷射混凝土机在工程施工中的优势3. 国内外喷射混凝土机市场的发展趋势4. 喷射混凝土机的市场前景分析5. 喷射混凝土机的发展趋势和推广方案总结：通过本文的阐述，我们可以了解到喷射混凝土机在建筑领域的广泛应用，以及其工作原理、操作注意事项、维护保养要点和市场前景。
喷射混凝土机将为施工过程带来更高的效率和质量，为工程的顺利进行提供了保障。
在未来，喷射混凝土机在建筑行业中的市场前景将更加广阔，不断推动行业的发展。

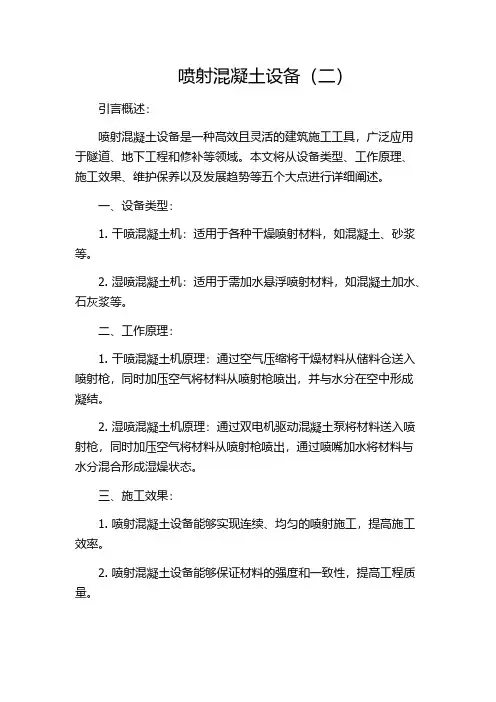

喷射混凝土设备(二)
喷射混凝土设备（二）引言概述：喷射混凝土设备是一种高效且灵活的建筑施工工具，广泛应用于隧道、地下工程和修补等领域。
本文将从设备类型、工作原理、施工效果、维护保养以及发展趋势等五个大点进行详细阐述。
一、设备类型：1. 干喷混凝土机：适用于各种干燥喷射材料，如混凝土、砂浆等。
2. 湿喷混凝土机：适用于需加水悬浮喷射材料，如混凝土加水、石灰浆等。
二、工作原理：1. 干喷混凝土机原理：通过空气压缩将干燥材料从储料仓送入喷射枪，同时加压空气将材料从喷射枪喷出，并与水分在空中形成凝结。
2. 湿喷混凝土机原理：通过双电机驱动混凝土泵将材料送入喷射枪，同时加压空气将材料从喷射枪喷出，通过喷嘴加水将材料与水分混合形成湿燥状态。
三、施工效果：1. 喷射混凝土设备能够实现连续、均匀的喷射施工，提高施工效率。
2. 喷射混凝土设备能够保证材料的强度和一致性，提高工程质量。
3. 喷射混凝土设备能够适应各种施工环境，包括狭小空间和高施工难度区域。
四、维护保养：1. 定期检查设备的各个部件，包括电机、泵、阀门等，确保其正常工作。
2. 清理设备内部杂物和堵塞物，保持喷射混凝土设备的畅通性。
3. 注意设备的润滑和冷却，延长设备的使用寿命。
五、发展趋势：1. 喷射混凝土设备将朝着自动化、智能化方向发展，提高施工效率和准确性。
2. 喷射混凝土设备将逐步减少对人工操作的依赖，提高施工安全性和人员生产力。
3. 喷射混凝土设备将借助机器学习和人工智能技术，实现设备运行状态的监测和优化。
总结：喷射混凝土设备作为一种高效且灵活的建筑施工工具，在隧道、地下工程和修补等领域有着广泛的应用。
通过不断改进和创新，喷射混凝土设备将为建筑施工行业带来更高效、更安全的施工方式。
混凝土喷射机介绍
整体式弹性料杯
弹性不粘料弯头
二、螺旋式混凝土喷射机
三、鼓轮式混凝土喷射机
四、干式喷射机喷嘴类型
喷嘴结构
喷嘴体 水环结构 喷嘴头
分类（：a)阶梯膛喷嘴 (b)光面膛喷嘴
(c)锥体膛喷嘴 (d)直筒膛喷嘴
7.4 湿式喷射机
一、概述 把已加水拌和好的混凝土，经喷射机压送至
喷射嘴又受压缩空气作用而进行喷射的设备。 二、特点：
2、气送式湿式混凝土喷射机
上罐拌料
密封阀门 缺点：上料高度大，比较笨重
下罐喷射 横卧螺旋驱动
永生牌YSP-5型混凝土湿喷机
◆湿喷机结构特点： 1、特殊的振动料斗能使湿混凝 土混合料顺利进入转子料腔； 2、新型的计量泵可准确而均匀 地添加液体速凝剂； 3、专利的出料弯头使料流均匀、 连续、稳定、脉冲小，并消除湿 混凝土粘结堵管，使系统工作风 压降低；
2、分类：直筒料孔式、U形料孔式
通料斗
（1）直筒料孔转子式喷射机
压缩空气
出料
（2）U形料孔转子式喷射机
特点：转子料孔呈U形
1贮料斗； 2搅拌器； 3配料器 ；4上壳体 ；5进风管； 6出料弯管 ；7橡胶密封板； 8衬板 ；9传动轴 ；10转子； 11下壳体 ；12定量隔板； 13下料斗； 14油水分离器； 15电动机 ；16三角皮带； 17涡轮、齿轮箱
TK-300型湿喷机
顺达KPS系列湿喷机 最大输送距离 30m
TK-500型湿喷机
PZ-5(B)潮式喷射混凝土喷射机
机器生产能力 5m3/h
最大输送距离 200m
最大骨料粒径 Φ15mm
输料管内径 Φ50mm
工作风压 0.2-0.4Mpa
上料高度
1.1m
喷射混凝土机(一)
喷射混凝土机（一）引言概述：喷射混凝土机作为一种重要的建筑设备，广泛应用于地下工程、隧道施工和防护结构等领域。
本文将从喷射混凝土机的原理、结构、优势、应用范围和发展趋势等五个大点进行阐述。
正文内容：一、喷射混凝土机的原理1. 喷射混凝土机利用压缩空气或液体将混凝土喷射到施工区域。
2. 通过喷射混凝土机的喷射装置，混凝土被高速喷射到建筑表面并与原有结构面紧密结合。
3. 喷射混凝土机的原理主要包括混凝土的配合比控制、气压调节和均匀喷射等方面。
二、喷射混凝土机的结构1. 喷射混凝土机主要由供料系统、混凝土喷射系统、空气压缩系统和电气控制系统等组成。
2. 供料系统包括料斗、螺旋输送器和料斗振动器等，用于将混凝土输送到喷射系统。
3. 混凝土喷射系统由喷射枪、喷嘴和混凝土泵等组成，实现混凝土的喷射和压缩。
4. 空气压缩系统为喷射混凝土提供所需的压缩空气。
5. 电气控制系统用于控制喷射混凝土机的运行和参数调节。
三、喷射混凝土机的优势1. 喷射混凝土机喷射速度快，施工效率高。
2. 喷射混凝土机施工过程中无需模板，适用于各种复杂形状的施工面。
3. 喷射混凝土机喷射后的混凝土与原有结构面粘结性好、强度高。
4. 喷射混凝土机操作简便，易于掌握，节省施工时间和人力成本。
5. 喷射混凝土机适用于各种环境条件和场地，具有较大的适应性和灵活性。
四、喷射混凝土机的应用范围1. 喷射混凝土机广泛应用于地下工程、特殊结构和隧道施工等领域。
2. 喷射混凝土机在坚硬地层的注浆、岩体加固和裂缝修补中也有重要作用。
3. 喷射混凝土机在防护结构、堤坝修建和混凝土修复等项目中起到至关重要的作用。
五、喷射混凝土机的发展趋势1. 喷射混凝土机将更加注重自动化和智能化技术的应用。
2. 喷射混凝土机将更加绿色、环保，减少对资源的消耗。
3. 喷射混凝土机在施工过程中将实现更高的精度和稳定性。
总结：喷射混凝土机作为一种重要的施工设备，具有喷射速度快、施工效率高、操作简便等优势。
混凝土喷射机：全新工作原理解析
混凝土喷射机：全新工作原理解析1. 引言混凝土喷射机是一种常用的工程设备，广泛应用于隧道开挖、岩石锚固和地下建筑施工等领域。
本文将探讨混凝土喷射机的全新工作原理，希望能够帮助读者更好地理解和应用这一技术。
2. 混凝土喷射机的传统工作原理在介绍新的工作原理之前，我们先来了解一下混凝土喷射机的传统工作原理。
传统的混凝土喷射机主要通过压缩空气将混凝土从喷枪中喷出，形成一层均匀的喷涂面。
这种方法在一定程度上满足了施工需求，但也存在一些问题。
传统的混凝土喷射机需要大量的空气压缩机作为动力源，增加了设备的复杂性和成本。
由于喷射混凝土时需要较高的喷射速度和压力，容易造成喷射混凝土的浪费和不均匀。
传统的喷射机在处理大块岩石和不同材质的地层时，存在适应性差的问题。
3. 全新的混凝土喷射机工作原理为了解决传统混凝土喷射机存在的问题，近年来研究人员提出了一种全新的工作原理。
新型混凝土喷射机利用了水泥自养合成技术和高压喷射技术，实现了更高效、节能、均匀和适应性强的施工。
新型混凝土喷射机的工作原理如下：在混凝土喷射机中加入特定比例的水泥、矿物掺合料和水。
通过混合和搅拌，形成自养合成液。
这种自养合成液可以在施工过程中自动固化和增强，形成坚固的喷涂体。
接下来，利用高压泵将自养合成液引入喷枪。
这种高压泵能够提供较高的压力，使得自养合成液能够以较高速度喷射出来。
喷射过程中，自养合成液与周围的空气发生反应，固化形成混凝土喷涂面。
这种新型的喷射方式具有较高的粘结力和附着力，喷涂面均匀且牢固。
4. 新工作原理的优势和应用新型混凝土喷射机的工作原理带来了许多优势和应用领域。
新型混凝土喷射机不再需要大量的压缩空气，降低了设备成本和复杂性。
喷射过程中的高压泵能够提供更为均匀和节约的喷涂量，减少了混凝土的浪费。
另外，新型混凝土喷射机具有较高的适应性，可以适应不同材料和地层的施工要求。
无论是软岩还是坚硬岩石，都能够实现高效、均匀和安全的混凝土喷涂。
混凝土喷射机的工作原理和施工技巧
混凝土喷射机的工作原理和施工技巧混凝土喷射机是一种广泛应用于建筑施工行业的设备，它通过喷射混凝土的方式，将混凝土直接喷射到指定位置，实现了高效、快速、节约人力的施工。
本文将介绍混凝土喷射机的工作原理和施工技巧，以期帮助读者更好地了解和应用这一技术。
一、工作原理混凝土喷射机的工作原理可以简单归纳为以下几个步骤：1. 混凝土供应：混凝土供应通过混凝土搅拌站或者其他混凝土供应设备，将混凝土送入喷射机的储料箱。
2. 料浆制备：喷射机将混凝土与水和其他添加剂按照一定比例进行混合，形成适合喷射的料浆。
3. 压力产生：喷射机通过压缩机或者其他动力装置，使料浆产生足够的压力，以保证喷射时的力量和速度。
4. 喷射操作：操作人员将喷嘴对准施工位置，打开喷射机的开关，将混凝土喷射到指定位置。
通过以上步骤，混凝土喷射机能够实现将混凝土喷射到施工位置，从而快速完成工程施工。
二、施工技巧混凝土喷射机的施工技巧对于施工效果和工程质量至关重要，下面将介绍几项关键技巧：1. 施工前的准备：在正式开始喷射施工之前，必须确保施工现场的清洁和安全。
清除任何障碍物和杂物，并采取必要的安全措施，如戴好安全帽和防护眼镜等。
2. 喷射距离和角度的掌握：在喷射时，需要掌握好喷射距离和角度。
过近或者过远的喷射距离都会对施工效果产生不良影响，而喷射角度的不当则可能导致混凝土流失或者无法黏附在施工表面。
3. 喷射速度和压力的调整：适当的喷射速度和压力能够保证施工效果的均匀和稳定。
过高的压力可能导致混凝土飞溅或者施工表面的过硬，过低的压力则可能导致混凝土无法充分填充。
4. 施工层次的控制：在进行喷射施工时，需要合理控制施工层次。
每一层的厚度应适当，过厚会导致混凝土流失和泛水现象，过薄则可能导致喷射不牢固。
5. 施工后的保养：施工完成后，需要对喷射的部位进行适当的保养。
通过覆盖湿布或者喷水等方式，保持施工部位的湿润，以促进混凝土的固化和强度发展。
根据以上的工作原理和施工技巧，混凝土喷射机可以实现高效、准确的施工。
