地感线圈
地感线圈原理
地感线圈原理地感线圈是一种利用电磁感应原理来检测车辆位置的装置，广泛应用于停车场管理系统、交通信号灯控制系统等领域。
其原理是通过感应车辆金属部分所产生的电磁感应信号来判断车辆的位置和状态，从而实现相关系统的自动化管理和控制。
地感线圈的原理基础是法拉第电磁感应定律，即当导体在磁场中运动或磁场发生变化时，导体内将产生感应电动势。
地感线圈利用这一原理，通过在地面埋设的线圈中通以交变电流，产生一个交变磁场。
当车辆进入线圈范围内时，金属部分会对线圈中的磁场产生影响，从而在线圈中感应出电流信号。
通过检测这一电流信号的变化，系统可以准确判断车辆的位置和状态。
地感线圈的工作原理可以简单概括为，当车辆进入线圈感应范围内时，金属部分对线圈中的磁场产生影响，导致线圈中感应出电流信号；系统通过检测和分析这一信号的变化，可以准确判断车辆的位置和状态。
这种原理的优势在于其可以实现对车辆的自动检测和定位，无需人工干预，从而提高了停车场管理系统的效率和便利性。
地感线圈原理的应用已经非常广泛，不仅在停车场管理系统中得到了广泛应用，还可以用于交通信号灯控制系统、智能交通系统等领域。
在停车场管理系统中，地感线圈可以实现对车辆的自动检测和计数，从而方便停车场的管理和车辆的停放；在交通信号灯控制系统中，地感线圈可以实现对车辆流量的实时监测和控制，从而提高了交通信号灯的智能化程度。
总的来说，地感线圈原理是一种利用电磁感应原理来检测车辆位置的技术，通过对车辆金属部分产生的电磁感应信号进行检测和分析，实现对车辆位置和状态的自动化判断。
这一原理的应用已经非常广泛，可以为停车场管理系统、交通信号灯控制系统等领域提供便利和高效的解决方案。
随着科技的不断发展，地感线圈原理的应用将会得到进一步的拓展和完善，为智能交通系统的发展注入新的活力。
地感线圈工作原理
地感线圈工作原理
地感线圈是一种利用电磁感应原理来检测车辆经过的装置。
地感线圈由绕制成环状的导电线圈构成，通常安装在道路上或者道路下方。
当有车辆经过时，车辆的金属部分会改变地感线圈所在区域的磁场分布，从而产生感应电流。
地感线圈工作的原理是基于法拉第电磁感应定律。
当车辆经过地感线圈时，车辆底部的金属部分和地感线圈之间形成一个闭合的电磁环路。
当车辆的金属部分移入地感线圈的磁场内时，磁场的变化会在地感线圈内产生一个感应电流。
这个感应电流可以通过测量地感线圈两端的电压来进行检测。
当车辆经过地感线圈时，感应电流的存在会引起电压信号的变化，通过检测这个变化可以确定车辆的经过。
地感线圈可通过与交通信号灯等设备连接，实现交通流量的监测和控制。
通过对地感线圈的布置和连接方式的调整，可以实现检测不同车辆的经过，如机动车、自行车等。
总之，地感线圈利用电磁感应原理来检测车辆的经过。
当车辆经过地感线圈时，通过感应电流的产生来实现车辆的检测和交通信号的控制。
地感线圈
地感线圈“地感线圈”就是一个振荡电路。
它是这样构成的，在地面上先造出一个圆形的沟槽，直径大概1米，或是面积相当的矩形沟槽，再在这个沟槽中埋入两到三匝导线，这就构成了一个埋于地表的电感线圈，这个线圈是一个振荡电路的一部分，由它和电容组成振荡电路，其原则是振荡稳定可靠，这个振荡信号通过变换送到单片机组成的频率测量电路，单片机就可以测量这个振荡器的频率了。
当有大的金属物如汽车经过时，由于空间介质发生变化引起了振荡频率的变化（有金属物体时振荡频率升高），这个变化就作为汽车经过“地感线圈”的证实信号，同时这个信号的开始和结束之间的时间间隔又可以用来测量汽车的移动速度。
这就是“地感线圈”。
技术关键是设计出的振荡器稳定可靠并且有汽车经过时频率变化明显。
地感线圈的制作1、线圈材料在理想状况下（不考虑一切环境因素的影响），地感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的材质。
但在实际工程中，必须考虑导线的机械强度和高低温抗老化问题，在某些环境恶劣的地方还必须考虑耐酸碱腐蚀问题。
由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。
在实际的工程中，建议采用标准Φ0.75mm耐高温镀锡线。
2、线圈形状（1）、矩形安装通常探测线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为1米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
（2）、倾斜45°安装在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向倾斜45°安装。
（3）、“8”字形安装在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门（约1米）。
3、线圈的匝数为了使检测器工作在最佳状态下，线圈的电感量应保持在100uH－300uH之间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
地感线圈参数
地感线圈参数
地感线圈参数是用于探测车辆或行人通过感应区域的参数。
常见的地感线圈参数包括：
1. 尺寸：地感线圈的尺寸可以根据需要进行调整，一般用于车辆探测的地感线圈尺寸为方形或矩形，较大的尺寸可以提高探测范围和准确性。
2. 材料：地感线圈通常采用金属导线制成，常见的材料有铜、铝等。
这些材料具有良好的导电性能和耐用性。
3. 导线直径：地感线圈的导线直径可以根据需要进行选择，常见的导线直径有8#、12#等。
较大的导线直径可以提高地感线
圈的导电性能。
4. 圈数：地感线圈的圈数越多，产生的电磁场越强，从而提高了探测范围和灵敏度。
5. 电感值：地感线圈的电感值要根据需要进行设计，一般来说，地感线圈的电感值越大，探测范围越大，但也会增加功耗。
以上是地感线圈的一些主要参数，不同的应用场景可能需要不同的参数设置，具体参数选择需要根据实际需求和环境来确定。

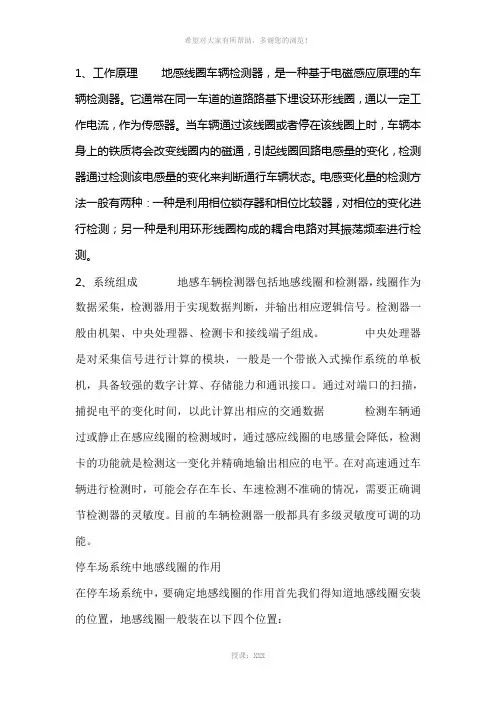

地感线圈是什么
1、工作原理地感线圈车辆检测器，是一种基于电磁感应原理的车辆检测器。
它通常在同一车道的道路路基下埋设环形线圈，通以一定工作电流，作为传感器。
当车辆通过该线圈或者停在该线圈上时，车辆本身上的铁质将会改变线圈内的磁通，引起线圈回路电感量的变化，检测器通过检测该电感量的变化来判断通行车辆状态。
电感变化量的检测方法一般有两种：一种是利用相位锁存器和相位比较器，对相位的变化进行检测；另一种是利用环形线圈构成的耦合电路对其振荡频率进行检测。
2、系统组成地感车辆检测器包括地感线圈和检测器，线圈作为数据采集，检测器用于实现数据判断，并输出相应逻辑信号。
检测器一般由机架、中央处理器、检测卡和接线端子组成。
中央处理器是对采集信号进行计算的模块，一般是一个带嵌入式操作系统的单板机，具备较强的数字计算、存储能力和通讯接口。
通过对端口的扫描，捕捉电平的变化时间，以此计算出相应的交通数据检测车辆通过或静止在感应线圈的检测域时，通过感应线圈的电感量会降低，检测卡的功能就是检测这一变化并精确地输出相应的电平。
在对高速通过车辆进行检测时，可能会存在车长、车速检测不准确的情况，需要正确调节检测器的灵敏度。
目前的车辆检测器一般都具有多级灵敏度可调的功能。
停车场系统中地感线圈的作用在停车场系统中，要确定地感线圈的作用首先我们得知道地感线圈安装的位置，地感线圈一般装在以下四个位置：1、入口票箱处（入口控制机）；2、入出口道闸处各一个；3、出口票箱处（出口控制机）；行业内使用的地感线圈，一般都是铜芯线，上过初中的人都应该知道，当有金属物体穿过线圈时，会产生电流，停车场系统中就是利用了这个原理；这也就是为什么我们称之为线圈，线圈的制作方法比较简单，就是将一定长度的铜线环绕几圈，这么一解释大家都不陌生了吧；其入口控制机处的地感作用可定位两个方面:1、防丢卡大家应该都知道，在标准一进一出系统中，临时车辆进场时是通过自动取卡进场的，他只需要按按钮就行了，这时候的地感的作用就是当感应有车辆在该处时才能取卡，而不是人站上去按按钮就能取卡2、压地感读卡在远距离读卡系统中（蓝牙系统、车牌识别系统），该处地感用于辨别车辆方向；入出口道闸其作用也有两个方面 1、防砸车，有车在地感处时道闸杆是不会落杆的； 2、车过落杆出口控制机处的地感跟入口控制器处的地感相似，在远距离读卡系统中（蓝牙系统、车牌识别系统），该处地感用于辨别车辆方向地感线圈埋设注意事项停车场系统里“地感线圈”就是一个振荡电路。
地感线圈的工作原理
地感线圈的工作原理地感线圈是一种用于交通管理系统的传感器设备，常用于交通灯控制、车辆计数和车辆检测等应用中。
其工作原理主要基于电磁感应效应。
以下是地感线圈的工作原理的详细解释。
地感线圈是一种由电缆制成的圆形线圈，可以埋入道路表面或铺设在地面上。
线圈通常由一层绝缘导线绕制而成，其形状可以是圆形、方形或扁长形，具体形状取决于应用需求。
地感线圈通常由多个绕制共享一个触点。
首先，当交流电流通过地感线圈时，通电导线会产生一个交变磁场。
这个交变磁场可以进一步传播到地下和周围环境中。
交变磁场的强度和方向取决于电流的大小和流动方向。
其次，当有金属物体靠近地感线圈时，金属物体与地感线圈之间会产生一个内部的磁感应场。
这是由于金属物体对交变磁场的导电性质产生的。
金属物体的导电性质可以让它们对电磁感应产生更大的响应。
地感线圈通过检测金属物体对其所产生的磁感应场的变化来实现车辆检测。
当车辆进入或离开地感线圈的感应范围时，它们会对地感线圈所产生的磁感应场产生干扰。
这种干扰可以被地感线圈检测到，并用于判断车辆的存在和通过状态。
具体而言，当有金属车辆驶过地感线圈时，车辆的金属质量、尺寸和形状等会导致车辆与地感线圈之间的磁感应场发生变化。
这种变化可以通过地感线圈上的感应线圈产生的感应电动势来检测到。
感应电动势的大小和方向取决于磁感应场的变化程度。
地感线圈通常与交通信号灯系统相结合，以监测交叉路口的车辆流量和车辆存在时间。
当地感线圈检测到车辆通过时，它会通过电信号发送给交通信号灯控制器，从而调整信号灯的状态。
一般来说，地感线圈的数量和布置方式与交通流量和交通冲突区域的情况有关。
此外，地感线圈还可以被用于车辆计数。
当车辆驶过地感线圈时，地感线圈会记录通过的车辆数量，并将其发送到计数器或计算机系统中。
这样，交通管理人员可以据此了解交通量和交通流量，并根据需要采取相应的措施。
总的来说，地感线圈的工作原理基于电磁感应效应和金属物体对磁场的响应。
道闸地感线圈工作原理
道闸地感线圈工作原理
道闸地感线圈工作原理通常包括以下几个步骤：
1. 感应信号发射：道闸系统中的地感线圈会通过电磁感应的原理工作。
首先，系统会发送一个低频电信号到线圈中，这个信号会生成一个电磁场。
2. 车辆接近：当车辆靠近地感线圈时，它会进入到电磁场中，由于车辆本身是导体材料，它会对电磁场产生干扰。
3. 回传信号接收：地感线圈会感受到车辆对电磁场的干扰，并将这个干扰信号通过线圈中的电缆传输到道闸控制器上。
4. 信号处理：道闸控制器会接收并处理收到的干扰信号。
根据信号的强弱、变化等参数，控制器可以判断是否有车辆靠近以及车辆的大小（通常较大的车辆对电磁场的干扰程度较大）。
5. 控制道闸：根据控制器的判断结果，道闸系统会相应地控制道闸的开启与关闭。
例如，当控制器确定有车辆靠近时，它会发出信号，使道闸打开；当车辆通过后，控制器再次判断电磁场中是否存在干扰信号，如果不存在，说明车辆已经通过，控制器会发出信号，使道闸关闭。
需要注意的是，道闸地感线圈工作原理会受到外部环境的影响，例如电磁干扰、线圈损坏等因素均可能影响其正常工作。
因此，对线圈的安装位置、维护保养等方面需要进行合理的考虑和管理。
地感线圈埋设要求与方法
地感线圈埋设要求与方法一、地感线圈埋设要求1.埋设位置合理：地感线圈应埋设在车辆或行人经过的位置上，一般按照车辆的停车或行驶需求进行布置。
2.埋设深度适当：地感线圈的埋设深度要适当，一般要求深度在5-10厘米之间，以保证线圈的稳定性和可靠性。
3.埋设宽度合适：地感线圈的埋设宽度应根据车辆或行人的通行宽度进行设计，以确保能够准确检测到车辆或行人的通过。
4.线圈间距恰当：如果需要同时检测多条车道的车辆或行人，地感线圈之间的间距应合理设置，以充分覆盖车道，避免漏测或重测现象的发生。
5.埋设密度合理：地感线圈的埋设密度要合理，一般车辆经过的位置要保证有至少两个线圈，以提高检测的准确性和可靠性。
6.衔接稳定可靠：地感线圈与检测设备之间的连接要牢固可靠，以确保检测信号的传输和处理正确无误。
7.耐久性强：地感线圈要具备一定的耐久性和抗外界干扰能力，能够在各种恶劣环境下正常工作。
二、地感线圈埋设方法1.清理路面：在正式进行地感线圈埋设之前，首先要清理路面上的杂物和灰尘，以确保线圈能够贴合路面并保持良好的接触。
2.准确定位：确定好地感线圈的埋设位置，并在路面上做好标记，以便准确埋设。
3.开槽：使用电锤等工具在路面上开槽，将地感线圈放入槽中，保持线圈的整齐和平整。
4.固定线圈：使用特殊的胶水或胶带将地感线圈固定在槽内，保证线圈与路面的贴合度。
5.连接线圈：将线圈与检测设备进行连接，一般使用线缆将线圈与设备之间进行连接，注意连接的牢固和正确。
6.测试调试：完成地感线圈埋设后，需要进行测试和调试，确保线圈能够正常工作并能准确检测到车辆或行人的通过。
7.封闭槽口：完成调试后，将线圈埋设的槽口进行封闭，一般使用特殊的水泥材料填充槽口，以保护线圈并提高线圈的使用寿命。
总结：地感线圈埋设的要求与方法是确保地感线圈能够准确可靠地检测到车辆或行人的通过，通过合理的埋设位置、正确的埋设方法以及稳定可靠的连接和调试，可以保证地感线圈的工作效果，并提高道路交通的管理和控制能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地感线圈
“地感线圈”就是一个振荡电路。
它是这样构成的，在地面上先造出一个圆形的沟槽，直径大概1米，或是面积相当的矩形沟槽，再在这个沟槽中埋入两到三匝导线，这就构成了一个埋于地表的电感线圈，这个线圈是一个振荡电路的一部分，由它和电容组成振荡电路，其原则是振荡稳定可靠，这个振荡信号通过变换送到单片机组成的频率测量电路，单片机就可以测量这个振荡器的频率了。
当有大的金属物如汽车经过时，由于空间介质发生变化引起了振荡频率的变化（有金属物体时振荡频率升高），这个变化就作为汽车经过“地感线圈”的证实信号，同时这个信号的开始和结束之间的时间间隔又可以用来测量汽车的移动速度。
这就是“地感线圈”。
技术关键是设计出的振荡器稳定可靠并且有汽车经过时频率变化明显。
地感线圈的制作
1、线圈材料
在理想状况下（不考虑一切环境因素的影响），地感线圈的埋设只考虑面积的大小（或周长）和匝数，可以不考虑导线的材质。
但在实际工程中，必须考虑导线的机械强度和高低温抗老化问题，在某些环境恶劣的地方还必须考虑耐酸碱腐蚀问题。
由于导线一旦老化或抗拉伸强度不够导致导线破损，则检测器将不能正常工作。
在实际的工程中，建议采用标准Φ0.75mm耐高温镀锡线。
2、线圈形状
（1）、矩形安装
通常探测线圈应该是长方形。
两条长边与金属物运动方向垂直，彼此间距推荐为1米。
长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
（2）、倾斜45°安装
在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向倾斜45°安装。
（3）、“8”字形安装
在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。
这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门（约1米）。
3、线圈的匝数
为了使检测器工作在最佳状态下，线圈的电感量应保持在100uH－300uH之间。
在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。
周长越小，匝数就越多。
一般可参照下表:
线圈周长线圈匝数
3米以下保证电感值在100uH－200uH之间即可3—6米
3—6米5-6匝
6—10米4-5匝
10--25米3匝
25米以上2匝
由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所以上表数据仅供用户参考。
在实际施工时用户应使用电感测试仪实际测试地感线圈的电感值来确定施工的实际匝数，只要保证线圈的最终电感值在合理的工作范围之内(如在100uH—300uH之间)。
4、制作方案：
（1）、确定埋设位置：根据现场情况（路面宽度、人车分流、有无其它线圈及地面有无高压线缆、钢筋网等）确定线圈埋设位置和引线走向。
（2）、确定线圈规格：根据地面条件、有无其它线圈（两个临近线圈的匝数须错开）及通行车辆类型等来确定线圈形状、长宽、匝数等规格。
（3）、确定固化物：根据地面类型及作业条件选择固化物。
①、泥加107胶水或水泥②、沥青③、环氧树脂
5、埋设方法
（1）、切槽：
按照方案划完线圈及引线后，用切路机在路面上切出线槽，在四个角上进行45度倒角，防止尖角破坏线圈电缆。
切槽宽度一般为4到8毫米，深度30到50毫米。
同时还要为线圈引线切一条通到路边的槽。
注意：切槽内必须清洁无金属屑及粗大尖锐沙砾、无水及其它液体渗入。
（2）、绕制线圈：
绕线圈时必须将线圈拉直，但不要绷得太紧并紧贴槽底。
留出足够长的导线以便连接到车辆检测器且保证中间没有接头，将线圈绕好后，必须将引出电缆做成紧密双绞的形式（要求每米绞合20次），将双绞好的输出引线通过引出线槽引出。
在线圈的绕制完成后，应使用电感测试仪实际测试地感线圈的电感值，并确保线圈的电感值在100uH —300uH之间。
否则，应对线圈的匝数进行调整。
注意：地感线圈的灵敏度随引线的长度增加而降低，所以引线电缆的长度要尽可能短（一般不应超过5米），未双绞的输出引线必会引起串扰，使地感线圈电感值变的不稳定致使地感出错。
（3）、埋设：
线圈绕制完成后，为加强保护，可在线圈上绕一圈尼龙绳或撒一层细沙。
最后用沥青、水泥或环氧树脂将切槽密封。
6、注意事项：
（1）、线圈材料：标准Φ0.75mm耐高温镀锡线。
（2）、周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。
（3）、周围1米范围内不能有超过220V的供电线路。
（4）、作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。
（5）、标准3米宽马路，地感线圈的尺寸为2米长1米宽，角上做45°、20厘米长的切角。
如下图：
（6）、线圈与马路边的距离在50厘米左右，线圈为垂直叠加绕3--8圈，总长度在30－40m。
（7）、埋设线槽切割参数：宽度3-5mm、深度40-50mm，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。
如下图：
（8）、线圈应与道闸或控制机处于同一平衡位置。
（9）、线圈引出的两根线应该双绞，密度为每米不少于50结，未双绞的输出引线将会引起干扰。
输出引线长度一般不应超过5米。
由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。
（10）、埋设好后，应用水泥、沥青、环氧树脂等材料将槽口密封固化。
对于水泥路面上述三种材料均可使用，对于沥青石子路面可使用沥青或环氧树脂。
（11）、切割完毕的槽内不能有杂物，尤其不能有硬物，要先清理干净。
（12）、地感线圈的引线槽要切割至安全岛的范围内，避免引线裸露在路面。
（13）、绕线圈时必须将线圈拉直，但不要绷得太紧并紧贴槽底，不要产生交错层。
将线圈绕好后，将双绞好的输出引线通过引出线槽引出。
缠绕完毕！。
