恒定电流的基本概念.
物理意义
①反映导体的伏安特 性 1 ②k＝ R
3. 运用伏安特性曲线求电阻应注意的问题
(1)如图 7－1－3 所示，非线性元件的 I－U Un 图线是曲线，导体电阻 Rn＝ ，即电阻等 In 于图线上点(Un，In)与坐标原点连线的斜率 的倒数，而不等于该点切线斜率的倒数．
图7－1－3
1 (2)I－U 图线中的斜率 k＝ ，斜率 k 不能理解为 k＝tan α R (α 为图线与 U 轴的夹角)，因坐标轴的单位可根据需要人为 规定，同一电阻在坐标轴单位不同时倾角 α 是不同的．
3．电流的大小—电流强度（简称电流）.
(1)
q I 定义式： t
说明：在电解液导电时，是正负离子向相反 方向定向移动形成电流，在用公式I ＝ q/t计算电流 强度时q应引起注意．
(2)宏观决定式： I=U/R
(3)微观决定式： I＝nqSv
说明： ①n为单位体积内的自由电子个数，S为导线的横截 面积，v为自由电子的定向移动速率． ②金属导电的微观解释中，有三个速率不可混淆： a．自由电子热运动的平均速率． b．自由电子定向移动的速率．定向移动速率 约 10 － 5m/s ，远小于自由电子热运动的平均速率 105m/s，更小于电场的传播速率3×108m/s， c．电场的传播速率．(等于光速) ③公式只适用于金属导体，千万不要到处套用．
说明：理解导线中的电场时要注意：
①产生稳恒电流的电路中的电场是合电场 (E)．它由两部分组成：一是电源的电场(E0)；二是 导线两侧的堆积电荷的电场(E′)．
②稳恒电流的电路中的电场是恒定电场，因 为电路中的电荷分布是稳定的，但不是静态的绝对 稳定，而是动态稳定．就电路中任一微元来讲，流 走多少电荷，就补充等量的电荷，所以由电荷形成 的电场也是稳定的．
3．电功与电热的关系 (1) 纯电阻电路：电流做功将电能全部转化为 热能，所以电功等于电热Q＝W. (2) 非纯电阻电路：电流做功将电能转化为热 能和其他形式的能 (如机械能、化学能等)，所 以电功大于电热，由能量守恒可知W＝Q＋E其他 或UIt＝I2Rt＋E其他
4．电功率：单位时间内电流做的功．计算公式 P＝W/t＝UI(适用于一切电路)，对于纯电阻电路 P＝I2R＝U2/R.
高考佐证 (单选)小灯泡通电后其电流I随所加电压 U变化的图线如图7－1－4所示，P为图 线上一点，PN为图线在P点的切线，PQ 为U轴的垂线，PM为I轴的垂线，则下列
说法中错误的是
(
)．
A．随着所加电压的增大，小灯泡的电 阻增大 U1 图7－1－4 B．对应 P 点，小灯泡的电阻为 R＝ I2 U1 C． 对应 P 点， 小灯泡的电阻为 R＝ I2－I1 D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
功率分配 P总＝P1＋P2＋P3＋…… P总＝P1＋P2＋P3＋……
说明：
1、串联电路的总电阻大于任何一个分电阻，并联 电路的总电阻小于任何一个支路的电阻； 2、不论串联还是并联还是混联，当电路中某支路 电阻增大时，则总电阻也增大，反之亦然； 3、串联电路才串联一个电阻，总电阻变大；并联 电路再并联一个电阻总电阻变小。
(4)国际单位：安培(A) 1A＝103mA＝106μA
4．电流的方向：规定正电荷定向移动的方向为电 流方向． 5．电流是标量．
6．电流的分类：方向不随时间变化的电流叫直流， 方向随时间变化的电流叫交流，大小方向都不随时 间变化的电流叫做恒定电流．
二、电源电动势
电源是将其他形式的能转化成电能的装置． 1．电源电动势 (1) 物理意义：表示电源通过非静电力做功把 其他形式的能转化为电能的本领大小． (2) 定义：在电源内部非静电力所做的功 W 与 移送的电荷量 q 的比值，叫电源的电动势，用 E 表 示．定义式为：E＝W/q.
5．热功率：单位时间内电流通过导体时产生的 热量．计算公式P＝Q/t＝I2R(适用于一切电路)， 对于纯电阻电路还有P＝UI＝U2/R.
6．电功率与热功率的关系：纯电阻电路中，电 功率等于热功率．非纯电阻电路中，电功率大 于热功率．
7．额定功率和实际功率：
用电器正常工作时所消耗的功率叫额定功 率．当用电器两端电压达到额定电压 U 额 时， 电流达到额定电流I额，电功率也达到额定功率 P 额 ，且 P 额 ＝ U 额 I 额 . 如果加在用电器两端的电 压小于额定电压时，用电器所消耗的功率 ( 实 际功率)就小于额定功率．
恒定电流的基本概念与规律
一、电流
1．定义：电荷的定向运动即电流． 2．条件：导体两端有电压． (1)导体提供大量的自由电荷．金属导体中的 自由电荷是自由电子，电解液中的自由电荷是正、 负离子． (2)导体两端加电压就在导体中建立了恒定电
场．
(3)形成了恒定电场以后电荷就在电场力的作 用下开始定向移动．
(3) 容量：电池放电时能输出的总电荷量．其单位 是：A· h，mA· h. 注意：对同一种电池来说，体积越大，容量 越大，内阻越小．如 1 号电器与 5 号电池：电动势 一样，但1号的容量大电势差：U＝W/q，单位：V
说明：E＝W/q中的W表示非静电力做功W非；U＝W/q中的 W 表示静电力做功 W 电 ．在电源外部的电路中，是静电力 对自由电荷做正功，电流由电源的正极流向负极，沿电流 方向电势降低；而在电源内部是电荷受的非静电力克服静 电力做功，电流由负极流向正极，沿电流电势升高． (2) 电动势和电压：这两个物理量虽然有相同的单位和相 类似的计算式，而且都是描述电路中能量转化的物理量， 但在能量转换方式上有着本质的区别：电动势是表示电源 内非静电力做功，将其他形式的能量转化为电能本领的物 理量；而电压是描述电能转化为其他形式能量的物理量．
四、部分电路欧姆定律和伏安特性曲线
1．部分电路欧姆定律
(1)内容：通过导体的电流跟导体两端的电压 成正比，跟导体的电阻成反比． (2)表达式： I
U R
(3)适用条件：金属或电解液导电．
2．理解伏安特性曲线的意义
图象
部分电路欧姆定律U－I图象 ①反映U和I的正比关 系 ②k＝R 伏安特性曲线I－U图象
六、串、并联电路
串联电路(P、U与R成正 比) R串＝R1＋R2＋R3＋…… I总＝I1＝I2＝I3＝…… 并联电路(P、I与R成反 比) 1/R并＝1/R1＋1/R2＋1/R3
电路 电阻关系 电流关系
＋……
I并＝I1＋I2＋I3＋……
电压关系 U总＝U1＋U2＋U3＋…… U总＝U1＝U2＝U3＝……
注意：①电动势的大小由电源中非静电力的特性 (电源本身)决定，跟电源的体积、外电路无关． ②电动势在数值上等于非静电力把 1C 电量 的正电荷在电源内从负极移送到正极所做的功． ③电动势在数值上等于电源没有接入电路时， 电源两极间的电压．
2．电源(池)的几个重要参数
(1) 电动势：它取决于电池的正负极材料及电解液 的化学性质，与电池的大小无关． (2)内阻(r)：电源内部的电阻．
三、电阻和电阻率
1．电阻定义：导体两端的电压与通过导体中的电 流的比值叫导体的电阻．定义式：R＝U/I， 单位：欧姆（欧） 符号：Ω.
L 2．电阻决定式(电阻定律)：R S
适用条件：粗细均匀的导线；浓度均匀的电解液． 3．电阻意义：反映了导体的导电性能，即导体对 电流的阻碍作用． 说明：电阻是导体本身的属性，跟导体两端的电压 及通过电流无关．
4．电阻率定义式 5．电阻率
RS L
，单位：Ω· m.
意义：反映了材料的导电性能．
说明：(1)有些材料的电阻率随温度升高而增大(如金属)； 有些材料的电阻率随温度升高而减小(如半导体和绝缘体)； 有些材料的电阻率几乎不受温度影响(如锰铜)． (2) 半导体：导电性能介于导体和绝缘体之间，而且电阻 随温度的增加而减小，这种材料称为半导体．特性：光敏 特性、热敏特性和掺杂特性．可制作光敏电阻和热敏电 阻． (3) 超导体：某些物质在温度降到绝对零度附近时，电阻 率突然降到几乎为零的现象．这种现象叫超导现象，处于 这种状态下的导体叫超导体．
答案
C
五、电功和电热
1 ．电功：电流所做的功，计算公式为 W ＝ UIt.( 适 用于一切电路)，考虑到纯电阻电路中有U＝IR，所 以还有W＝I2Rt＝U2t/R(适用于纯电阻电路)．
2.电热：电流通过导体时，导体上产生的热量．计 算公式为Q＝I2Rt(适用于一切电路)，考虑到纯电阻 电路中有U＝IR，所以也有Q＝UIt＝U2t/R＝I2Rt(适 用于纯电阻电路)．
高二物理《恒定电流》讲义
高二物理恒定电流讲义基本概念：电流，电压，电阻，电动势，电功，电功率规律公式：电阻定律，欧姆定律，焦耳定律实验：伏安法测电阻，电表的改装，描绘小灯泡的伏安特性，测定金属的电阻率，测定电源电动势和内阻知识点1.电流1.定义、微观式：I=q/t，I=nqSv电流的定义式，适用于任何电荷的定向移动形成的电流。
（1）形成电流的条件：内因是有自由移动的电荷，外因是导体两端有电势差．（2）电流强度：通过导体横截面的电量Q与通过这些电量所用的时间t的比值。
①I=Q/t；假设导体单位体积内有n个电子，电子定向移动的速率为V，则I=neSv；假若导体单位长度有N个电子，则I＝Nev．②表示电流的强弱，是标量．但有方向，规定正电荷定向移动的方向为电流的方向．③单位是：安、毫安、微安1A=103mA=106μA对于金属导体有I=nqvS（n为单位体积内的自由电子个数，S为导线的横截面积，v为自由电子的定向移动速率，约10 -5m/s，远小于电子热运动的平均速率105m/s，更小于电场的传播速率3×108m/s），这个公式只适用于金属导体，千万不要到处套用。
【例1】Q为总电荷量，n为单位体积的电荷量，S为导线的横截面积，q为单位电荷量L是单位时间内流过的长度根据定义式Q=It (1)可以变形出I=Q/t (2)因为Q=nqSL，且L=v/t,将其代入2中，就可以得出I=nqvs练习：1．对于金属导体，还必须满足下列哪一个条件才能产生恒定的电流？……（）A．有可以自由移动的电荷B．导体两端有电压C．导体内存在电场D．导体两端加有恒定的电压2．关于电流，下列说法中正确的是……………………………………………（）A．通过导线截面的电量越多，电流越大B．电子运动的速率越大，电流越大C．单位时间内通过导体截面的电量越多，导体中的电流越大D．因为电流有方向，所以电流是矢量知识点2.电阻、电阻定律1.电阻:加在导体两端的电压与通过导体的电流强度的比值.R=U/I,导体的电阻是由导体本身的性质决定的,与U.I无关.2.电阻定律导体的电阻R跟它的长度l成正比，跟它的横截面积S成反比：R＝ρL/S。
大学物理上恒定电流
02 电源和电阻
电源的电动势
总结词
电源的电动势是电源将其他形式的能量转换为电能的本质，是电源内部非静电力克服电场力做功的结 果。
详细描述
电源的电动势是指电源在单位时间内将单位正电荷从负极移动到正极所做的功，表示了电源将其他形 式的能量转换为电能的能力。电动势的方向规定为在电源内部由负极指向正极，即电势升高的方向。 常见的电源电动势有干电池、铅蓄电池等。
03
在交流电路中，由于电流和电压的相位差，电导和电阻的大小会随着频率的变 化而变化。在高频电路中，由于趋肤效应和邻近效应等因素的影响，电导和电 阻的大小会有所不同。
电容的定义和性质
01
电容是电路中另一个重要的基本物理量，表示电场中储能 的物理量。在电路中，电容是指电场中电荷量与电压的比 值，即C=Q/U。
欧姆定律和基尔霍夫定律是描述电路中电压、电流和电阻之间关系的两个基本定律。
详细描述
欧姆定律指出在纯电阻电路中，电压等于电阻乘以电流，即U=IR。基尔霍夫定律则包括两个部分，第一定律 （节点定律）指出在电路中，流入节点的电流等于流出节点的电流；第二定律（回路定律）指出在电路中，环路 电压的代数和为零。这两个定律是电路分析的基本工具，可以帮助我们解决复杂的电路问题。
04 电路分析
节点电流和回路电压法
节点电流法
通过列写电路中所有节点的电流 方程来求解电路中的电流。节点 电流法适用于具有多个支路的复 杂电路。
回路电压法
通过列写电路中所有回路的电压 方程来求解电路中的电压。回路 电压法适用于具有多个独立回路 的电路。
戴维南定理和诺顿定理
戴维南定理
任何一个线性有源二端网络，都可以等效为一个电压源和一个电阻串联的形式。 其中电压源的电压等于网络中所有电源电动势的代数和，电阻等于网络中所有 电源内阻的串联。
电磁学第四章恒定电流和电路
电磁学第四章恒定电流和电路前三章讨论了静电场，场源电荷相对于观察者是静止不动的。
从本章起讨论电荷运动时引起的有关现象。
若电荷作有规则的定向运动就会形成电流，要维持电流的存在，必须要有相应的电场，所以本章主要讨论恒定电流和电场，并引入许多重要的物理概念。
§ 4.1恒定电流一、电流、电流强度、电流密度导体放在静电场中时，导体中的自由电子在外电场作用下发生定向运动，当导体内部场强为零时，定向运动停止。
若能使内部场强不为零，定向运动就会持续下去，这时，在导体中就有电流产生。
1、电流（1）定义：带电粒子（在外电场作用下）作宏观的定向运动便形成电流（叫做电流）本章只讨论：导体内部的电流。
（2）载流子：导体中的能在电场力作用下发生定向运动的带电粒子叫做该导体的载流子，它们是形成电流的内在因素。
不同性质的导体有不同的载流子：金属导体的载流子是自由电子，酸、碱、盐的水溶液中的载流子：是正负离子等。
（3）电流的方向正电荷运动的方向为电流的方向。
结论:A :导体中电流的方向总是沿着电场方向，从高电势处指向低电势处；B :导体中的载流子为负电荷（自由电子），此时可以把电流等效为等量的正电荷沿负电荷的反方向运动形成。
2、电流强度描述，电流的大小（1）定义：单位时间内通过导体任一横截面的电荷量，叫做该截面的电流强度。
（这里的截面可以推广到任意曲面）Aq表示为：I 二lim t >0-△t（2）电流强度I是反映导体中某一截面整体特征的标量。
A qI就某S面：1=三：平均地反映了S面的电流特征。
3、电流密度J（1）定义：导体中每一点的J的方向是该点正电荷运动方向（电场方向），J的大小等于过该点并与电流方向（正电荷运动方向）垂直的单位面积上的电流强度，写为：(2) J与I有不同：I是一个标量，描写导体中的一个面;J是矢量点函数，描写导体中的一个点。
(3) J与I的普遍关系只反映了J与I的特殊关系（要求面元与J垂直），下面推dS_导J与I的一般关系nJ在导体中某点处取一任意面元dS （dS与J并非垂直），面元dS的法线方向n?与该点的J夹角为二，则dS在与J垂直的平面上的投影为：dS〕二dScos^而dl 二JdS = JdScos^ （标量）二J r?d^ = J dS（二矢量点乘仍为标量）所以通过导体中任意曲面S的电流强度I与J的关系为：I 二J dSS此式说明：一曲面上的I是J对该曲面的通量（J通量）。
恒定电流串联电路和并联电路ppt
I=U/R，其中I为电流（A）、U为电压（V）、R为电阻（Ω） 。
电路元件和特性
元件
恒定电源、电阻、开关、导线等。
特性
电流处处相等，即各点电流均为I；电压降落与电阻成正比，即U=IR；功率消 耗与电阻成正比，即P=I^2R。
电路分析方法
1 2
欧姆定律
在纯电阻电路中，通过电阻的电流等于电压除 以电阻，即I=U/R。
分压定律
在串联电路中，各电阻上的电压与电阻成正比 ，即U1/U2=R1/R2。
3
功率平衡定律
在串联电路中，各电阻上消耗的功率与电阻成 正比，即P1/P2=R1/R2。
03
并联电路
定义和公式
定义
并联电路是指两个或多个元件之间通过不同的路径连接，以实现电流分流，并将 它们组合在一起以形成一个共同的总电流的电路。
介绍了恒定电流的基本概念和串联电路、并联电路的 电路模型；
分析了串联电路和并联电路的功率计算以及电源的效 率问题；
讲解了串联电路和并联电路的电流、电压、电阻等基 本物理量的计算方法；
探讨了串联电路和并联电路在生活和生产实践中的应 用。
对学生的要求和期望
掌握恒定电流的基本概念和串联电路、并联电路的电 路模型；
恒定电流串联电路和并联电路 ppt
xx年xx月xx日
目 录
• 引言 • 恒定电流串联电路 • 并联电路 • 串联和并联电路的比较 • 实际应用 • 总结
01
引言
课程简介
课程名称
恒定电流串联电路和并联电路
学科领域
物理学、电子工程
教学内容
介绍恒定电流的基本概念、串联电 路和并联电路的特点及分析方法
并联电路公式
恒定电流的电场和磁场课件
目录
• 恒定电流的基本概念 • 电场与电场力 • 磁场与磁场力 • 恒定电流的磁场效应 • 恒定电流的应用 • 实验与实践
01
恒定电流的基本概念
电流的定义与性质
电流
电荷在导体中定向移动形成电流 ，单位时间内通过导体横截面的 电荷量称为电流强度，简称电流 。
电流的性质
电荷的定向移动形成电流，其方 向由正电荷定向移动的方向决定 ，而与导体内自由电荷的运动方 向无关。
电场力是电荷在电场中受到的力，其大小与电荷的电量成正比，与电场强度成正比 。
电场强度是描述电场强弱和方向的物理量，等于单位正电荷在电场中受到的力。
电场强度具有方向性，规定正电荷受力方向为电场强度的方向。
电势与电场能量
电势是描述电场能的物理量，等于单 位正电荷在电场中具有的电势能。
电场能量是电场中储存的能量，与电 势能密切相关。
电阻
导体对电流的阻碍作用，由导体的材 料、长度、横截面积和温度等因素决 定。
02
电场与电场力
电场的概念与性质
电场是由电荷产生的 ，对放入其中的电荷 有力的作用。
电场的性质包括对放 入其中的电荷有力的 作用、静电感应现象 等。
电场具有物质性，是 传递电荷间相互作用 的一种特殊物质形态 。
电场力与电场强度
详细描述
电磁感应现象是当导体在磁场中发生相对运动时，会在导体中产生电动势或电流的现象。这个现象由英国物理学 家迈克尔·法拉第于19世纪30年代发现，是电磁化的电场和磁场相互激发，形成电磁波并传播出去。
详细描述
电磁波是由变化的电场和磁场相互激发而形成的。当电场或磁场发生变化时，就会产生电磁波，并传 播出去。电磁波的传播速度等于光速，在真空中传播不受影响，但在介质中传播速度会减慢。

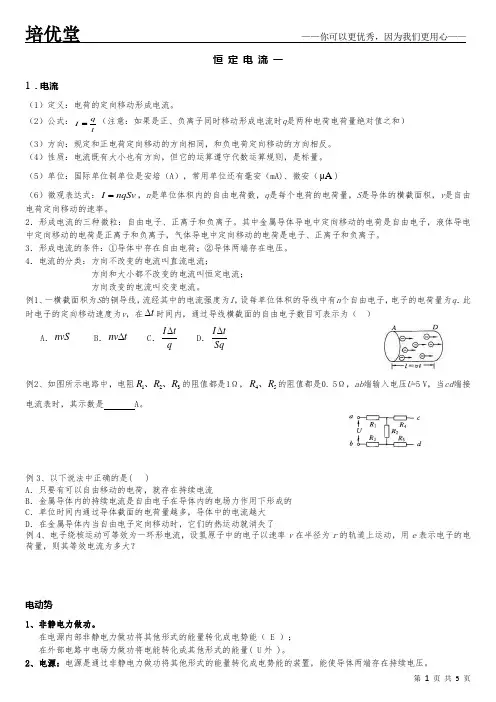

电流的微观解释以及恒定电流基础知识
恒 定 电 流 一1．电流（1）定义：电荷的定向移动形成电流。
（2）公式：（注意：如果是正、负离子同时移动形成电流时q 是两种电荷电荷量绝对值之和）（3）方向：规定和正电荷定向移动的方向相同，和负电荷定向移动的方向相反。
（4）性质：电流既有大小也有方向，但它的运算遵守代数运算规则，是标量。
（5）单位：国际单位制单位是安培（A ），常用单位还有毫安（mA)、微安（)（6）微观表达式：，n 是单位体积内的自由电荷数，q 是每个电荷的电荷量，S 是导体的横截面积，v 是自由电荷定向移动的速率。
2．形成电流的三种微粒：自由电子、正离子和负离子。
其中金属导体导电中定向移动的电荷是自由电子，液体导电中定向移动的电荷是正离子和负离子，气体导电中定向移动的电荷是电子、正离子和负离子。
3．形成电流的条件：①导体中存在自由电荷；②导体两端存在电压。
4．电流的分类：方向不改变的电流叫直流电流；方向和大小都不改变的电流叫恒定电流； 方向改变的电流叫交变电流。
例1、一横截面积为S 的铜导线，流经其中的电流强度为I ，设每单位体积的导线中有n 个自由电子，电子的电荷量为q ．此时电子的定向移动速度为v ，在时间内，通过导线横截面的自由电子数目可表示为（ ）A ．B ．C ．D ．例2、如图所示电路中，电阻的阻值都是1Ω，的阻值都是0. 5Ω，ab 端输入电压U =5 V ，当cd 端接电流表时，其示数是 A 。
例3、以下说法中正确的是( )A ．只要有可以自由移动的电荷，就存在持续电流B ．金属导体内的持续电流是自由电子在导体内的电场力作用下形成的C ．单位时间内通过导体截面的电荷量越多，导体中的电流越大D ．在金属导体内当自由电子定向移动时，它们的热运动就消失了例4、电子绕核运动可等效为一环形电流，设氢原子中的电子以速率v 在半径为r 的轨道上运动，用e 表示电子的电荷量，则其等效电流为多大？电动势1、非静电力做功。
第十一章 恒定电流(靳二路)
v 1 v 2第十一章 恒定电流第一单元 基本概念和定律 主备 靳二路知识目标一、电流、电阻和电阻定律1．电流：电荷的定向移动形成电流．（1）形成电流的条件：内因是有自由移动的电荷，外因是导体两端有电势差． （2）电流强度：通过导体横截面的电量Q 与通过这些电量所用的时间t 的比值。
①I=Q/t ；假设导体单位体积内有n 个电子，电子定向移动的速率为V ，则I=neSv ；假若导体单位长度有N 个电子，则I ＝Nev ．②表示电流的强弱，是标量．但有方向，规定正电荷定向移动的方向为电流的方向． ③单位是：安、毫安、微安1A=103mA=106μA 2．电阻、电阻定律（1）电阻:加在导体两端的电压与通过导体的电流强度的比值.R=U/I,导体的电阻是由导体本身的性质决定的,与U.I 无关.(2)电阻定律:导体的电阻R 与它的长度L 成正比,与它的横截面积S 成反比. R ＝ρL/S (3)电阻率:电阻率ρ是反映材料导电性能的物理量，由材料决定,但受温度的影响．①电阻率在数值上等于这种材料制成的长为1m,横截面积为1m 2的柱形导体的电阻. ②单位是:Ω·m. 3．半导体与超导体(1)半导体的导电特性介于导体与绝缘体之间,电阻率约为10－5Ω·m ～106Ω·m (2)半导体的应用:①热敏电阻:能够将温度的变化转成电信号,测量这种电信号,就可以知道温度的变化. ②光敏电阻:光敏电阻在需要对光照有灵敏反应的自动控制设备中起到自动开关的作用. ③晶体二极管、晶体三极管、电容等电子元件可连成集成电路. ④半导体可制成半导体激光器、半导体太阳能电池等. （3）超导体①超导现象：某些物质在温度降到绝对零度附近时,电阻率突然降到几乎为零的现象. ②转变温度(T C ):材料由正常状态转变为超导状态的温度 ③应用:超导电磁铁、超导电机等 二、部分电路欧姆定律1、导体中的电流I 跟导体两端的电压成正比，跟它的电阻R 成反比。
物理恒定电流
【本讲主要内容】恒定电流复习【知识掌握】 【知识点精析】恒定电流： 基本概念：电流——定义式tQI =，微观表达式e v nS I =，式中n 为自由电子密度，S 为截面积，v 为电子定向移动速率，e 为电子电荷量。
正电荷定向移动方向为电流方向。
电压——定义式qWU =，计算式IR U =。
产生电流的必要条件 电阻——定义式I U R =，决定式SR lρ=。
金属导体电阻随温度升高增大半导体⎪⎩⎪⎨⎧掺杂特性光敏特性热敏特性超导：转变温度 电动势——由电源本身性质决定，与外电路无关。
是描述电源内部非静电力做功将其他形式的能转化为电能本领的物理量。
基本规律：电阻定律——SR l ρ=欧姆定律⎪⎪⎩⎪⎪⎨⎧+==r R E I R U I 全电路部分电路电功——⎩⎨⎧>===其他形式能电热，电能还要转化为非纯电阻电路电功电热，电能转化为内能纯电阻电路电功IUt qU W⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧⨯+=η⨯=⨯=η======%100r R R %,100E U %100P P —r I P —IUP —IEP —R U R I P IU P —222对纯电阻电路电源的效率电源的损失功率电源的输出功率电源的总功率，对纯电阻用电器功率用电器功率电功率总出损出总重要实验⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧的电学元件用多用电表探索黑箱内研究闭合电路欧姆定律把电流表改装成电压表测电源电动势和内阻测金属丝的电阻率曲性描绘小灯泡的伏安特性1. 部分电路（1）电流：电荷的定向移动形成电流。
tqI =，规定正电荷定向移动的方向为电流方向。
（2）电阻：反映对电流阻碍作用的大小。
由导体本身的特性决定，电阻定律SR lρ=。
（3）欧姆定律：RUI =，对金属导体，电解液导电适用，对气体导电不适用，导体的伏安特性曲线。
（4）电功与电热：电功UIt W =，（P=UI ）；电热Rt I Q 2=，（R I P 2=热）。
W ≥Q （对纯电阻电路两者相等）。
电磁学第4版习题答案详解
电磁学第4版习题答案详解电磁学作为物理学的一个重要分支，研究电荷和电流之间的相互作用以及电磁波的传播规律。
对于学习电磁学的学生来说，习题是巩固知识、理解概念以及提高解题能力的重要途径。
然而，电磁学的习题往往涉及复杂的计算和推导，对于初学者来说可能会感到困惑。
因此，本文将对《电磁学第4版》的习题进行详细的答案解析，帮助读者更好地理解和掌握电磁学的知识。
第一章：电场和电势第一章主要介绍了电场和电势的基本概念和计算方法。
在习题中，常见的问题包括计算电场强度、电势差以及电势能等。
对于这些问题，我们可以通过库仑定律和电势公式进行求解。
例如，在计算电势能的问题中，我们可以利用电势能公式U=qV进行计算，其中q为电荷量，V为电势。
第二章：静电场第二章主要介绍了静电场的性质和计算方法。
在习题中，常见的问题包括计算电场强度、电场线和电势分布等。
对于这些问题，我们可以利用高斯定律和电势公式进行求解。
例如，在计算电场强度的问题中，我们可以利用高斯定律Φ=E·A进行计算，其中Φ为电场通量，E为电场强度，A为闭合曲面的面积。
第三章：恒定电流第三章主要介绍了恒定电流的基本概念和计算方法。
在习题中，常见的问题包括计算电流密度、电阻和电功等。
对于这些问题，我们可以利用欧姆定律和功率公式进行求解。
例如，在计算电功的问题中，我们可以利用功率公式P=IV进行计算，其中P为功率，I为电流，V为电压。
第四章：磁场第四章主要介绍了磁场的性质和计算方法。
在习题中，常见的问题包括计算磁场强度、磁感应强度和磁通量等。
对于这些问题，我们可以利用安培定律和磁场公式进行求解。
例如，在计算磁感应强度的问题中，我们可以利用安培定律B=μ0I/2πr进行计算，其中B为磁感应强度，μ0为真空中的磁导率，I为电流，r为距离。
第五章：电磁感应和电磁波第五章主要介绍了电磁感应和电磁波的基本概念和计算方法。
在习题中，常见的问题包括计算感应电动势、电磁波的传播速度和功率等。
恒定电流要点综合
电源元件
总结词
电源元件是电路中的能量来源，提供电能。
详细描述
电源元件是电路中的能量来源，能够将其他形式的能量转换为电能并提供给电路使用。常见的电源元件包括电池、 发电机和稳压电源等。电源元件的特性包括电压、电流和功率等参数，对电路的工作性能具有重要影响。
03
电路分析方法
支路电流法
总结词
通过设定各支路电流，并利用基尔霍夫 定律建立方程组，求解未知量。
பைடு நூலகம்
VS
详细描述
支路电流法是一种基本的电路分析方法， 适用于具有多个支路的电路。通过设定各 支路电流为未知量，并利用基尔霍夫定律 （即流入节点的电流等于流出节点的电流 ）建立方程组，可以求解未知量。
节点电压法
总结词
通过设定各节点电压，并利用基尔霍夫定律 建立方程组，求解未知量。
详细描述
节点电压法也是一种常用的电路分析方法， 适用于具有多个节点的电路。通过设定各节 点电压为未知量，并利用基尔霍夫定律（即 流入节点的电流等于流出节点的电流）建立 方程组，可以求解未知量。
电能的转换与利用
电能转换
将电能转换为其他形式的能量，如机 械能、热能、光能等。
电能利用
利用电能进行各种生产和消费活动， 如照明、加热、制冷等。
05
电路中的过渡过程
过渡过程的产生与持续时间
要点一
产生
要点二
持续时间
电路状态的改变会导致电流或电压的瞬态变化，即过渡过 程。
过渡过程的持续时间取决于电路元件的参数和电路的结构 。
欧姆定律与基尔霍夫定律
总结词
欧姆定律描述了电压、电流和电阻之间的关 系，基尔霍夫定律则涉及到电路中电流和电 压的分布。
