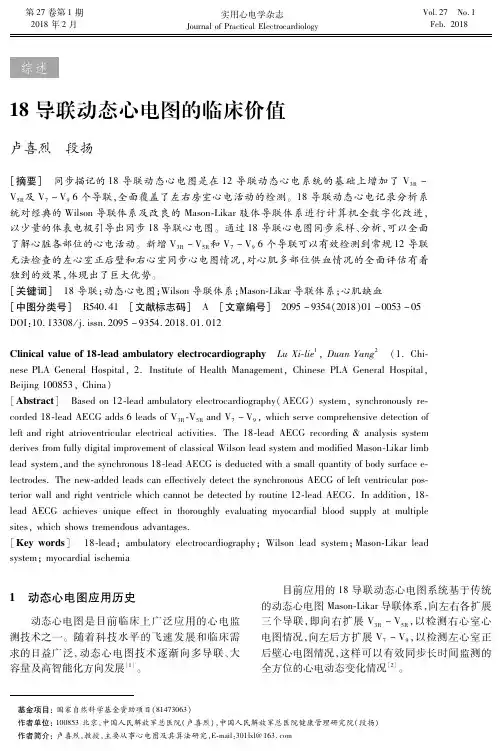

18导联动态心电图的临床价值
18导联动态心电图的临床应用
18导联动态心电图的临床应用一、技术特点及实现原理：十八导联动态心电图是指在常规十二导联心电图Ⅰ、Ⅱ、Ⅲ、avR、avL、avF、V1、V2、V3、V4、V5、V6导联基础上，以心脏横面胸导联的延伸作为理论根据，扩展出向左、向右各三个导联，从而形成由六个肢体导联、十二个胸前导联共同组成的同步十八导联心电图系统。
具体的做法是：以V6导联为基础向左后方按一定角度推衍出V7、V8、V9 导联，用以检测左心室正后壁心肌缺血、损伤情况；以V1导联为基础向右后方按一定角度推衍出V3R、V4R、V5R 三个导联，用以检测右心室心肌缺血、损伤情况。
十八导联动态心电图仪导联系统以经典的心电二次投影理论为依据，以校正Frank 导联体系为基础，对其导联轴转向角度根据需要进行一系列校正（关于心电向量产生的基本理论和Frank体系的基本原理和应用方法。
二、十八导联动态心电图的特点：心电图的改变总的大致分为心律失常和缺血、损伤、坏死引起的ST、T 及异常Q波等改变两大类，早期的动态心电图类仪器，由于科学技术水平面所限，一般为2-3导联同步记录形式（如V1、V5；V1、V3、V5；V1、V5、Ⅲ；V1、V5、avF等）作为单纯心律失常检测而言，二至三导联同步记录动态心电图已足以作为医生临床一般诊断应用，长时间来医学界专家一般认为动态心电图主要用于心律失常的检测原因皆于此。
由于冠状动脉供血分布部位特征所决定，作为心肌缺血、损伤等引起的ST-T 改变和心肌坏死引起的异常Q波等，有发作部位广泛、表现的心电图现象有部位特征性等特点，一块由某枝冠状动脉供血的心肌所产生的心电图改变往往只用1-2个导联难于正确、全面反映心肌缺血情况。
因此，在长期的临床医疗实践中，专家总结了各种方式的依靠组合导联方法来判断心肌缺血程度。
如在各种不同类型专业文献和临床实践中广泛应用的心肌缺血、损伤、坏死部位诊断法，如：下壁缺血常观察Ⅱ、Ⅲ、avF导联ST-T情况、前壁损伤常观察V3、V4、V5导联ST、T情况等等，不一而评。
心电图18导联

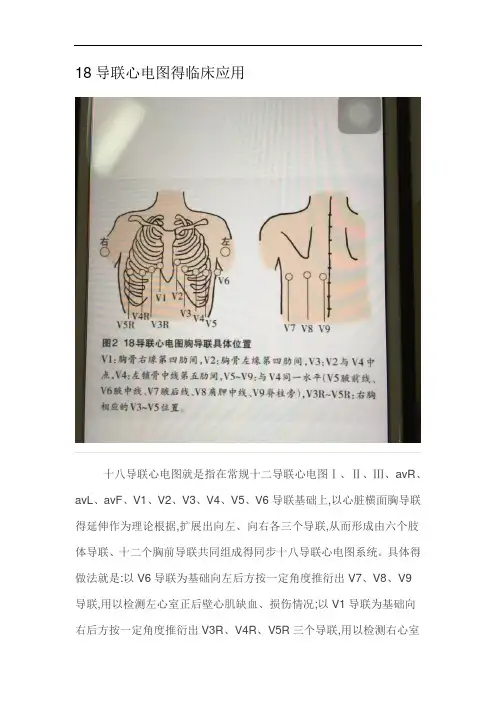

18导联心电图得临床应用十八导联心电图就是指在常规十二导联心电图Ⅰ、Ⅱ、Ⅲ、avR、avL、avF、V1、V2、V3、V4、V5、V6导联基础上,以心脏横面胸导联得延伸作为理论根据,扩展出向左、向右各三个导联,从而形成由六个肢体导联、十二个胸前导联共同组成得同步十八导联心电图系统。
具体得做法就是:以V6导联为基础向左后方按一定角度推衍出V7、V8、V9导联,用以检测左心室正后壁心肌缺血、损伤情况;以V1导联为基础向右后方按一定角度推衍出V3R、V4R、V5R三个导联,用以检测右心室心肌缺血、损伤情况。
心电图得改变总得大致分为心律失常与缺血、损伤、坏死引起得ST、T及异常Q波等改变两大类。
由于冠状动脉供血分布部位特征所决定,作为心肌缺血、损伤等引起得ST-T改变与心肌坏死引起得异常Q波等,有发作部位广泛、表现得心电图现象有部位特征性等特点,一块由某枝冠状动脉供血得心肌所产生得心电图改变往往只用1-2个导联难于正确、全面反映心肌缺血情况。
因此,在长期得临床医疗实践中,专家总结了各种方式得依靠组合导联方法来判断心肌缺血程度。
如在各种不同类型专业文献与临床实践中广泛应用得心肌缺血、损伤、坏死部位诊断法,如:下壁缺血常观察Ⅱ、Ⅲ、avF导联ST-T情况、前壁损伤常观察V3、V4、V5导联ST、T 情况等等,不一而评。
如根据黄宛教授所著《临床心电图学》第五版中所提出心肌梗死区得定位划分,目前采用就是根据Meyer氏临床病理对比研究,将心肌梗死分为前壁(含前壁、前间壁、前側壁、高側壁四个分区)及下壁(心室后側与膈面)两大部份,这几个分区中任何一个分区发生心肌梗死时,可同时反映在数个导联上各有其特征。
如前壁心肌梗死时在心电图胸前导联V2-V4出现异常Q波、ST-T相应特征性变化;前间壁心肌梗死则在胸前V1-V3导联出现相应变化;若梗死区局限于前側壁,则在Ⅰ、avL、V6导联出现以上几个方面变化………。
又如以正后壁心肌梗死为例:传统得后壁心肌梗死诊断过去一般为采用Ⅱ、Ⅲ、avF导联相应心电图改变确定,根据Perloff氏提出正后壁心肌梗死得异常Q波及深凹型倒置T波可以反应在胸前导联V1及V2,表现为Rs及T波高耸,这正就是正后壁心肌梗死得心电图倒影,此时可同步记录到V7、V8、V9导联梗死特征心电图改变;而V1、V3导联心电图改变需在充分发展期才能反映出来,近年来学者们常在常用得12导联外加做V7、V8、V9三个导联进行综合分析,可对后壁范畴得下壁、正后壁、側后壁等部位心肌损伤情况进行分析。
十八导联心电图标准化操作
主要内容一、心电图机的基本原理二、标准化心电图操作流程三、十八导联心电图导联的正确连接四、正确心电图采集步骤五、几种常见的心电图伪差（一） 心电图机的工作原理通过周围的，导电组织和体液传到人体表面，产生微弱的低频动作电位反应，通过心电图机不同部位各导联收集心电信号，经过放大形成心电图，了解心脏生物电活动情况，对心脏疾病的诊断提供重要的依据点）（一）环境 备用物品准备1.保持环境安静，屏风遮挡，保持室内温度大于18摄氏度，防止寒战出现差。
2.检查床不宜过窄，需大于80厘米，避免因为肌紧张而产生干扰。
3.心电图机远离电源线、检查床和床旁不要摆放其他电器，避免交流电干扰。
4. 治疗杯（内备生理盐水棉球或酒精棉球）5. 污物杯（放置丢弃棉球）6. 持物钳（二）受检者准备1.核对患者信息，向患者解释检查的目的与配合的法。
2.协助患者舒适的仰卧位、暴露双腕部、踝部和胸前部位。
3.用棉签或者棉球清洁以上部位。
（三）操作者准备1.若放置电极部位的皮肤污垢或毛发较多，应先清洁皮肤或剃毛2.肢体导联：在受检者两手腕关节内侧上3厘米和内踝上7厘米处安放四肢电极。
3.胸前导联：在心前区导联V1-V6及右胸前导联电极按放胸导联（v3R、v4R、v5R）和后壁（v7、v8、v9）相应部安放电极，保持电极与皮肤充分接触。
三、正确各导联连接 做好一份心电图正确操作是关键！（一）连接胸导联V1、V2时需注意V1、V2导联极由其重要，在胸骨左、右两侧第四肋间安放电极，不能太宽、也不能向上过高、下过低、注意二者的间距，都会影响后面各导联位置移位出现伪差。
胸骨的宽度因人而异，左、右胸骨大约在4厘米左右。
（二）如何连接十八导联肢体导联 由右上肢到右下肢红 右手 黄左手 黑右腿 绿 左腿胸前导联V1： 红色--位于胸骨右缘第四肋间V2：黄色--位于胸骨左缘第四肋间V3： 绿色--位于V2和V4连线中点V4： 棕色--位于左锁骨中线第五肋间V5： 黑色--位于左腋前线第五肋间与V4平行V6： 紫色-位于左腋中线第五肋间，与V4、V5平行V7导联：平与v4导联腋后线V8导联：平与v4导联肩甲下角线V9导联：平与v4导联脊柱旁线V3R导联：位于V1和V4R连线中点、V4R导联:位于右锁骨中线第五肋间、V5R导联：位于左腋前线第五肋间与V4平行五：几种常见伪差识别及处理 （1）左右手反接（2）肢体活动干扰（3）呼吸运动干扰（4）肌肉震颤干扰（5）交流电干扰（一）左右手反接处理：及时纠正左右手连接（二）肢体活动干扰特点：患者烦躁、肢体大幅度活动心电图示较大幅度的改变。
18导心电图(2)

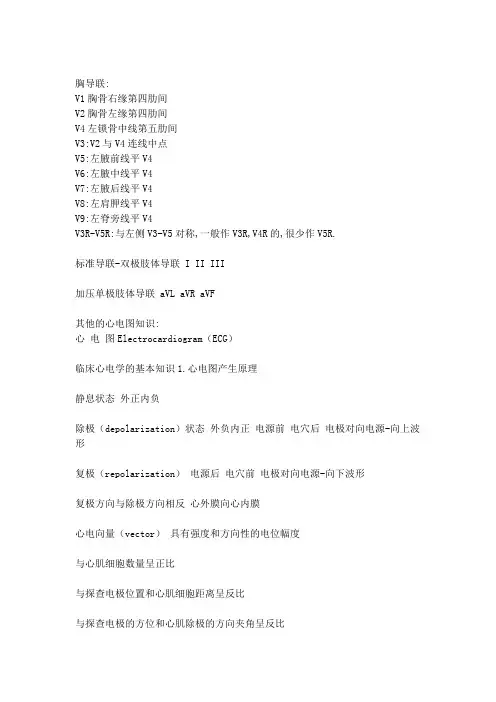

胸导联:V1胸骨右缘第四肋间V2胸骨左缘第四肋间V4左锁骨中线第五肋间V3:V2与V4连线中点V5:左腋前线平V4V6:左腋中线平V4V7:左腋后线平V4V8:左肩胛线平V4V9:左脊旁线平V4V3R-V5R:与左侧V3-V5对称,一般作V3R,V4R的,很少作V5R.标准导联-双极肢体导联 I II III加压单极肢体导联 aVL aVR aVF其他的心电图知识:心电图Electrocardiogram（ECG）临床心电学的基本知识1.心电图产生原理静息状态外正内负除极（depolarization）状态外负内正电源前电穴后电极对向电源-向上波形复极（repolarization）电源后电穴前电极对向电源-向下波形复极方向与除极方向相反心外膜向心内膜心电向量（vector）具有强度和方向性的电位幅度与心肌细胞数量呈正比与探查电极位置和心肌细胞距离呈反比与探查电极的方位和心肌除极的方向夹角呈反比心电综合向量原则2.心电图各波段的组成和命名P波:心房的除极过程P-R段（P-Q段）:心房复极过程及房室结,希氏束,束支的电活动P-R间期:自心房开始除极至心室开始除极QRS波群及命名:心室除极ST段和T波:心室缓慢和快速复极Q-T间期:心室开始除极至心室复极完毕3.心电图导联体系肢体导联（limb lead）Einthoven三角标准导联-双极肢体导联 I II III加压单极肢体导联 aVL aVR aVF额面六轴系统胸导联（Chest lead）单极导联V1-V6肢体导联三个电极各串一5kW电阻,将三者连接起来,构成无干电极,为负极心电图的测量和正常数据1.心电图测量走纸速度25mm/s时,纵线1mm=0.04s标准电压1mV=10mm时,横线1mm=0.1mV心率的测量:60/R-R或P-P间期的秒数各波段振幅的测量:QRS波起始前的水平线上缘到波顶,下缘到波底各波段时间的测量12导同步心电图P波,QRS波,Q-T间期从最早起点至最晚终点P-R间期从最早P起点至最早QRS起点单导心电图P波,QRS波:最宽的P波,QRS波P-R间期:最宽大P波且有Q波Q-T间期最长测量各波时间应自波形起点的内缘测至波形终点的内缘平均心电轴:概念:平均QRS电轴,是心室除极过程中全部瞬间向量的综合,说明心室在除极过程的总时间内的平均电势方向和强度,是额面电轴测定方法:I,III;目测;代数和临床意义- 30° ~ +90° 正常范围+90° ~+180° 右偏右心室肥大左后分支阻滞- 30° ~ - 90° 左偏左心室肥大左前分支阻滞- 90° ~- 180°极度右偏心脏循长轴转位心尖?心底顺钟向转位右心室肥大逆钟向转位左心室肥大2.正常心电图波形特点和正常值P波心房除极的电位变化形态:圆形偶有切迹综合向量:左,前,下I,II,AVF,V4-V6向上;AVR向下时间: 同导联R波的1/10Q-T间期:从QRS波的起点至T波终点,代表心室肌除极和复极全过程所需的时间正常范围:0.32-0.44s校正Q-Tc= Q-T/ R-RU波:T波后0.02~0.04s的振幅很小的波,代表心室后继电位。
