液压基础知识培训-多路阀

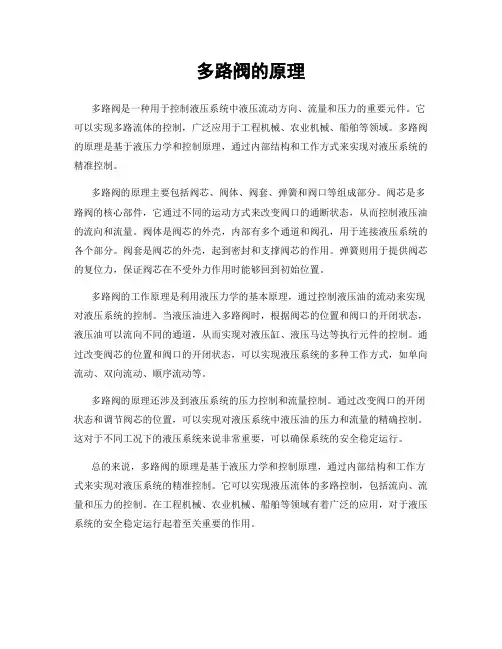

多路阀的原理
多路阀的原理
多路阀是一种用于控制液压系统中液压流动方向、流量和压力的重要元件。
它可以实现多路流体的控制，广泛应用于工程机械、农业机械、船舶等领域。
多路阀的原理是基于液压力学和控制原理，通过内部结构和工作方式来实现对液压系统的精准控制。
多路阀的原理主要包括阀芯、阀体、阀套、弹簧和阀口等组成部分。
阀芯是多路阀的核心部件，它通过不同的运动方式来改变阀口的通断状态，从而控制液压油的流向和流量。
阀体是阀芯的外壳，内部有多个通道和阀孔，用于连接液压系统的各个部分。
阀套是阀芯的外壳，起到密封和支撑阀芯的作用。
弹簧则用于提供阀芯的复位力，保证阀芯在不受外力作用时能够回到初始位置。
多路阀的工作原理是利用液压力学的基本原理，通过控制液压油的流动来实现对液压系统的控制。
当液压油进入多路阀时，根据阀芯的位置和阀口的开闭状态，液压油可以流向不同的通道，从而实现对液压缸、液压马达等执行元件的控制。
通过改变阀芯的位置和阀口的开闭状态，可以实现液压系统的多种工作方式，如单向流动、双向流动、顺序流动等。
多路阀的原理还涉及到液压系统的压力控制和流量控制。
通过改变阀口的开闭状态和调节阀芯的位置，可以实现对液压系统中液压油的压力和流量的精确控制。
这对于不同工况下的液压系统来说非常重要，可以确保系统的安全稳定运行。
总的来说，多路阀的原理是基于液压力学和控制原理，通过内部结构和工作方式来实现对液压系统的精准控制。
它可以实现液压流体的多路控制，包括流向、流量和压力的控制。
在工程机械、农业机械、船舶等领域有着广泛的应用，对于液压系统的安全稳定运行起着至关重要的作用。
多路阀的工作原理
多路阀的工作原理
多路阀是一种常用的液压控制元件，其工作原理可以分为以下几个方面：
1. 多路阀的结构原理：多路阀通常由控制阀芯、阀体和液压油路组成。
控制阀芯通过推动装置与阀体相连，可在阀体内进行移动。
阀体内设有多个油孔和通道，通过控制阀芯的位置来改变油液的流向和流量。
2. 液压油路原理：多路阀的液压油路通常包括供油口、阀芯两侧的液压腔、控制腔和油液排除口。
当油液从供油口进入液压腔时，通过控制阀芯的位置来确定油液的流向和流量，最终由油液排除口排出。
3. 工作示意图：多路阀常用的工作示意图有平衡式和非平衡式两种。
平衡式多路阀的阀芯两侧液压腔相互连通，通过压力平衡来保持阀芯相对稳定的位置。
非平衡式多路阀的阀芯两侧液压腔不直接相连，通过连杆或弹簧等装置来保持阀芯的位置。
4. 工作过程：多路阀的工作过程主要分为以下几个步骤：油液通过供油口进入液压腔，通过控制阀芯的位置来控制油液的流向和流量，油液经过阀体内的通道流动，最终由油液排除口排出。
阀芯的位置可以通过手动操作或其他电控手段来实现。
总的来说，多路阀通过控制阀芯的位置来改变油液的流向和流量，从而实现对液压系统的控制和调节。
其工作原理简单明了，广泛应用于各个领域的液压系统中。
1-第二章(一,二)节 开中心 多路阀主液压系统
第二章多路阀液压系统第一节多路阀主油路液压系统多路阀是挖掘机液压系统的重要部件，它组成挖掘机液压系统的主要部分，确定了液压泵向各液压作用元件的供油路线和供油方式，多液压作用元件同时动作时的流量分配，如何实现复合动作，决定了挖掘机作业时运动学和动力学的特性，动作优先和配合，合流供油和直线行走等。
它的设计依据是能否更好地满足挖掘机作业要求和工况要求。
挖掘机多路阀有采用通用的多路阀，但为了更好的满足挖掘机的性能要求，不少挖掘机采用专用多路阀，专用多路阀液压系统应该是由了解和熟悉挖掘机的主机厂来设计。
液压系统原理图设计好后，多路阀的结构设计、工艺制造设计可由主机厂委托液压件厂来生产制造。
挖掘机多路阀液压系统大致可分为两大类：开中心直通六通阀系统和闭中心负载敏感阀系统，两者差异较大，需要分别讨论。
本节讨论的是目前我国使用有代表性的开中心直通六通阀系统。
一, 多路阀各阀之间油路连接基本方式多路阀各阀之间油路连接方式主要是液压泵压力油向各阀供油连接方式，供油方式不同则多路阀阀杆同时动作，实现多液压动作元件复合动作时，其运动特性和力学特性不同。
多路阀内阀杆油路连通基本方式有串联式、并联式、优先式（串并联）三种。
2 21122112211（a）串联式（b）并联式（c）串并联式图14 多路阀阀杆油路连接基本方式1．串联式（图13（a）所示）前联换向阀的回油口和后联换向阀的进油口相连，串联油路的特点可以实现两个和两个以上液压动作元件同时动作。
液压泵的工作压力是同时工作液压元件压力的总和。
在初期挖掘机上曾采用过这种油路。
但是挖掘机一般都在重负荷下工作，为了使结构紧凑，减轻重量，每个液压作用元件都按液压泵压力设计，不允许两个液压元件串联工作，因此串联油路目前在挖掘机上不采用。
2．并联式（图13（b）所示）液压泵出口压力油并联供给各阀杆，各阀回油并联回油箱，并联油路特点是多路阀杆同时动作时，泵供油首先进入负荷压力最低的液压元件，负荷高的液压元件由于压力低不能动。
液压基础知识培训-多路阀
手动
手动+气动
手动+电动
机动
多路阀结构
二、换向阀的原理
A
B
T
P
P - 压力油口 A、B - 工作油口 T - 回油口
不同的“通”和“位”的滑阀式换向阀主体部分的结构形式和图形
符号
名称
结构原理图
图形符号
二位二通
2-position 2-port
二位三通
2-position 3-port
二位四通
三、HC-M45多路阀
1、整体铸造 2、多种控制方式 3、45L/min、30L/min、15L/min三档流量 选择 4、只有在进油口有一个溢流阀 5、阀杆的机能根据客户需要进行配置
方框表示“位”，方框数表示位数； “↑”表示连通，“ T”表示堵塞； 在一方框内“↑”的首尾及“ T ”与 方框交点数表示通数； 每一方框表达的内容，为该阀芯在此位工作时的连通方式。
多路阀就是多个换向阀油路进 油并联，回 油并联。
串联油路
串并联油路
混合油路
多路阀
一、多路阀定义
多路阀是指由两个或两个以上换向阀为主体，并根据不同的工作要求加 上安全阀、单向阀、补油阀等辅助装置构成的多路组合阀。
换向阀按操作阀芯运动的方式可分为手动、机动、电磁动、液动、电液动、 气动等。换向阀是利用阀芯在阀体孔内作相对运动，使油路接通或切断而改 变油流方向的阀。 多路换向阀是若干个单联换向阀、安全溢流阀、单向阀和补油阀等组合成的 集成阀。具有结构紧凑、压力损失小等优点。 多路换向阀控制回路能操纵多个执行元件运动，主要用于工程机械、起重运 输机械和其他要求集中操纵多个执行元件运动的行走机械。操纵方式多为手 动操纵，当工作压力较高时，则采用减压阀先导操纵。 多路换向阀控制回路按连接方式分为串联、并联、串并联三种基本油路。

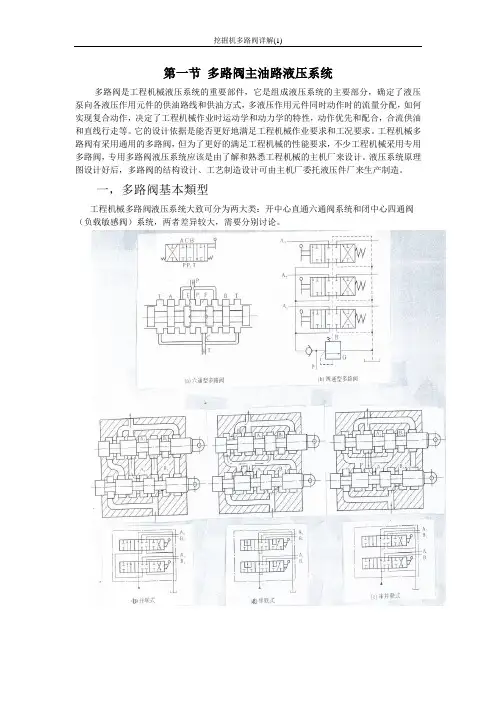

挖掘机多路阀详解(1)
第一节多路阀主油路液压系统多路阀是工程机械液压系统的重要部件，它是组成液压系统的主要部分，确定了液压泵向各液压作用元件的供油路线和供油方式，多液压作用元件同时动作时的流量分配，如何实现复合动作，决定了工程机械作业时运动学和动力学的特性，动作优先和配合，合流供油和直线行走等。
它的设计依据是能否更好地满足工程机械作业要求和工况要求。
工程机械多路阀有采用通用的多路阀，但为了更好的满足工程机械的性能要求，不少工程机械采用专用多路阀，专用多路阀液压系统应该是由了解和熟悉工程机械的主机厂来设计。
液压系统原理图设计好后，多路阀的结构设计、工艺制造设计可由主机厂委托液压件厂来生产制造。
一，多路阀基本類型工程机械多路阀液压系统大致可分为两大类：开中心直通六通阀系统和闭中心四通阀（负载敏感阀）系统，两者差异较大，需要分别讨论。
1，多路阀各阀之间油路连接基本方式多路阀各阀之间油路连接方式主要是液压泵压力油向各阀供油连接方式，供油方式不同则多路阀阀杆同时动作，实现多液压动作元件复合动作时，其运动特性和力学特性不同。
多路阀内阀杆油路连通基本方式有串联式、并联式、优先式（串并联）三种。
2 21122112211（a）串联式（b）并联式（c）串并联式图14 多路阀阀杆油路连接基本方式1．串联式（图13（a）所示）前联换向阀的回油口和后联换向阀的进油口相连，串联油路的特点可以实现两个和两个以上液压动作元件同时动作。
液压泵的工作压力是同时工作液压元件压力的总和。
在初期挖掘机上曾采用过这种油路。
但是挖掘机一般都在重负荷下工作，为了使结构紧凑，减轻重量，每个液压作用元件都按液压泵压力设计，不允许两个液压元件串联工作，因此串联油路目前在挖掘机上不采用。
2．并联式（图13（b）所示）液压泵出口压力油并联供给各阀杆，各阀回油并联回油箱，并联油路特点是多路阀杆同时动作时，泵供油首先进入负荷压力最低的液压元件，负荷高的液压元件由于压力低不能动。

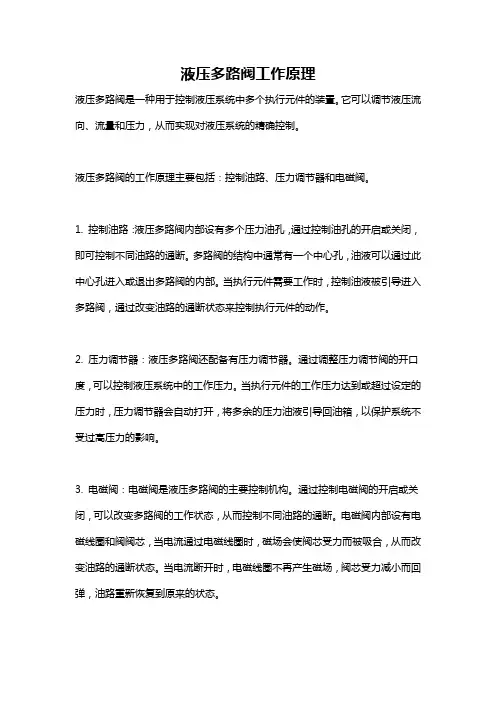

液压多路阀工作原理
液压多路阀工作原理液压多路阀是一种用于控制液压系统中多个执行元件的装置。
它可以调节液压流向、流量和压力，从而实现对液压系统的精确控制。
液压多路阀的工作原理主要包括：控制油路、压力调节器和电磁阀。
1. 控制油路：液压多路阀内部设有多个压力油孔，通过控制油孔的开启或关闭，即可控制不同油路的通断。
多路阀的结构中通常有一个中心孔，油液可以通过此中心孔进入或退出多路阀的内部。
当执行元件需要工作时，控制油液被引导进入多路阀，通过改变油路的通断状态来控制执行元件的动作。
2. 压力调节器：液压多路阀还配备有压力调节器。
通过调整压力调节阀的开口度，可以控制液压系统中的工作压力。
当执行元件的工作压力达到或超过设定的压力时，压力调节器会自动打开，将多余的压力油液引导回油箱，以保护系统不受过高压力的影响。
3. 电磁阀：电磁阀是液压多路阀的主要控制机构。
通过控制电磁阀的开启或关闭，可以改变多路阀的工作状态，从而控制不同油路的通断。
电磁阀内部设有电磁线圈和阀阀芯，当电流通过电磁线圈时，磁场会使阀芯受力而被吸合，从而改变油路的通断状态。
当电流断开时，电磁线圈不再产生磁场，阀芯受力减小而回弹，油路重新恢复到原来的状态。
液压多路阀的工作过程如下：1. 工作开始时，控制油路处于初始状态，所有液压油液都会流回油箱。
此时，多路阀内部所有的通道均是关闭状态。
2. 当需要控制某个执行元件工作时，电磁阀通过控制电流来开启相应的通道。
油液被引导进入多路阀，通过相应的通道流入执行元件。
3. 油液进入执行元件后，执行元件开始工作。
此时，压力油液压力上升，压力调节器开始起作用。
当压力超过设定值时，压力调节器会将多余的油液引导回油箱。
4. 当不需要控制该执行元件工作时，电磁阀断开电流，通道关闭，油液停止流动进入执行元件。
液压多路阀通过以上的工作原理，实现了对液压系统中多个执行元件的精确控制。
它的使用广泛应用于工程机械、冶金设备、船舶等需要液压系统控制的领域。
技能培训课件：多路阀培训图片
技能培训课件：多路阀培训图片xx年xx月xx日•多路阀介绍•多路阀的结构与组成•多路阀的特性与优势目录•多路阀的应用场景与案例•多路阀的维护与保养•多路阀常见问题与解决方案01多路阀介绍多路阀是一种液压元件，它通过控制多个油路的开启和关闭，实现对多个执行器的控制。
多路阀广泛应用于工程机械、农业机械、化工机械等领域。
多路阀的定义多路阀的工作原理主要是通过控制阀芯的移动，来开启或关闭油路。
通常，多路阀由一个主阀和多个控制阀组成，主阀控制多个油路的开启和关闭，控制阀则接收主阀的信号，控制执行器的动作。
多路阀的工作原理多路阀可以根据不同的分类标准进行分类，如根据油路数量、控制方式、工作压力等。
常见的多路阀有手动多路阀、电动多路阀、气动多路阀等。
其中，手动多路阀适用于较小的液压系统，电动和气动多路阀则适用于较大的液压系统。
多路阀的分类02多路阀的结构与组成1阀体结构23阀体是整个多路阀的主体，它内部包含了各个功能部件的位置和连接。
阀体通常由耐高压、耐腐蚀的材料制成，如钢材、铜材等。
阀体结构的设计直接决定了多路阀的性能和使用寿命。
03阀芯组件通常包括弹簧、密封圈、导向套等辅助部件，以实现精确的流量控制。
阀芯组件01阀芯是多路阀的核心部件，它由具有特定形状的金属或塑料制成。
02阀芯能够根据控制机构的指令在阀体内进行移动，从而控制液体的流动。
控制机构是用于操作阀芯移动的装置，它可以分为手动、电动、气动等多种类型。
控制机构通常由操作按钮、开关、旋钮等组成，方便用户进行远程控制或自动控制。
控制机构的设计需要考虑到安全性和可靠性，以防止误操作或设备故障。
控制机构连接部件连接部件的设计需要考虑到流体类型、压力、温度等因素，以确保连接的牢固和密封的可靠性。
连接部件通常具有标准化和互换性特点，方便用户进行维修和更换。
连接部件是将多路阀与其他设备或管道连接起来的部分，通常由螺栓、法兰等组成。
03多路阀的特性与优势特性多路阀具有多个通道，可以同时控制多个液路或气路的开启和关闭。
液压多路阀工作原理
液压多路阀工作原理
液压多路阀是一种常用于液压系统中的控制元件，其主要作用是控制液压系统中流体的流向和流量。
液压多路阀由阀体、阀芯、弹簧和密封件等部件组成。
液压多路阀的工作原理基于流体力学原理和阀芯的动作机制。
当液压多路阀处于关闭状态时，油液无法从一个通道流向另一个通道。
当液压多路阀被操作时，比如通过手柄或电磁阀控制，阀芯会被推动或拉动，从而改变阀体中的通道连接情况。
具体来说，液压多路阀通过阀芯的位置来决定不同通道的连通情况。
当阀芯处于中立位置时，多个通道都处于关闭状态。
当阀芯被推动或拉动时，某些通道会打开，而其他通道则关闭。
这样，液压系统中的流体就可以在不同通道之间流动，从而实现液压系统的功能。
阀芯的位置由操作手柄或电磁信号控制，可以根据系统需求来选择不同的通道连接方式。
这样，液压多路阀可以实现单向、双向、或多向流体流动的控制。
液压多路阀还可以调节流量，通过改变阀芯的位置来控制流体通过通道的大小。
在液压系统中，液压多路阀可以被用于控制液压缸的运动方向、速度和位置。
它也可以用于调节液压泵的流量和压力，以及控制液压系统中的各种执行元件的动作。
总之，液压多路阀是液压系统中的重要元件，通过控制流体的
流向和流量，实现对液压系统的控制和调节。
其工作原理基于阀芯的位置，通过改变通道的连接情况来控制流体的流动路径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两个、三个、四个各不相通且可与系统中不同油管相连的油道接口，不同
油道之间只能通过阀芯移位时阀口的开”，方框数表示位数； “↑”表示连通，“ T”表示堵塞； 在一方框内“↑”的首尾及“ T ”与 方框交点数表示通数； 每一方框表达的内容，为该阀芯在此位工作时的连通方式。
2-position 4-port
三位四通
3-position 4-port
换向阀的“通”和“位”
“位” (Position) —— 阀芯的与阀体（或阀套）的相对位置 通常所说的“二位阀” 、 “三位阀”是指换向阀的阀芯有两个或三 个不同的工作位置，“位”在符号图中用方框表示。 “通”(Port) —— 主要油道接口 所谓“二通阀” 、“三通阀” 、“四通阀”是指换向阀的阀体上有
多路阀就是多个换向阀共同构成的
组合式 整体式
并联油路进 油并联，回 油并联。
串联油路
串并联油路
混合油路
三、HC-M45多路阀
1、整体铸造 2、多种控制方式 3、45L/min、30L/min、15L/min三档流量 选择 4、只有在进油口有一个溢流阀 5、阀杆的机能根据客户需要进行配置
多路阀
一、多路阀定义
多路阀是指由两个或两个以上换向阀为主体，并根据不同的工作要求加 上安全阀、单向阀、补油阀等辅助装置构成的多路组合阀。 换向阀按操作阀芯运动的方式可分为手动、机动、电磁动、液动、电液动、 气动等。换向阀是利用阀芯在阀体孔内作相对运动，使油路接通或切断而改 变油流方向的阀。 多路换向阀是若干个单联换向阀、安全溢流阀、单向阀和补油阀等组合成的 集成阀。具有结构紧凑、压力损失小等优点。 多路换向阀控制回路能操纵多个执行元件运动，主要用于工程机械、起重运 输机械和其他要求集中操纵多个执行元件运动的行走机械。操纵方式多为手 动操纵，当工作压力较高时，则采用减压阀先导操纵。 多路换向阀控制回路按连接方式分为串联、并联、串并联三种基本油路。
手动
手动+气动
手动+电动
机动
多路阀结构
二、换向阀的原理
A B
P - 压力油口 A、B - 工作油口 T - 回油口
T P
不同的“通”和“位”的滑阀式换向阀主体部分的结构形式和图形 符号
名称
二位二通
2-position 2-port
结构原理图
图形符号
二位三通
2-position
3-port
二位四通
