低压配电系统工程施工组织设计方案

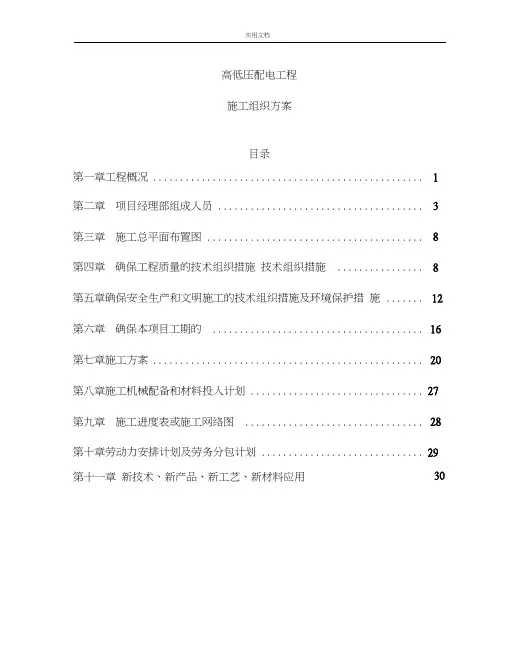

10kv高低压配电施工组织方案设计
高低压配电工程施工组织方案目录第一章工程概况 (1)第二章项目经理部组成人员 (3)第三章施工总平面布置图 (8)第四章确保工程质量的技术组织措施技术组织措施 (8)第五章确保安全生产和文明施工的技术组织措施及环境保护措施 (12)第六章确保本项目工期的 (16)第七章施工方案 (20)第八章施工机械配备和材料投入计划 (27)第九章施工进度表或施工网络图 (28)第十章劳动力安排计划及劳务分包计划 (29)第十一章新技术、新产品、新工艺、新材料应用30第一章工程概况一、工程地点：平煤总医院院内二、工程名称：平煤股份矿山医疗救护中心综合楼三、四、工程范围：高低压配电柜、直流屏、变压器等配电工程施工安装和调试、外线高压进线工程五、工程性质：本工程为位于总建筑面积为7.5万平方米。
主楼24层。
地下2层六、工程特点1、综合性强安装部分包括变压器、直流屏、高低压配电柜等系统，功能齐备，设备先进。
2、施工配合、协调要求高3、质量要求严格本工程质量标准必须严格按照国家现行施工及验收规范，精心施工，保证质量。
在确保各系统达到设计功能的同时，保证各项设施使用的可靠性、稳定性及安全性。
七、工程重点1、认真做好施工组织的管理协调工作，尽可能把各专业、各系统相互之间的干扰降至最小。
2、强化施工质量意识，消除常见的工程质量通病，严格把好每一施工工序关，实事求是地对工程质量负责。
3、各系统的联动调试复杂，技术要求高，项目经理部应编制详尽的调试方案，经总工程师审批后，交专人负责施工。
4、注意对特殊工序及关键部位施工工艺的控制（如接地极焊接，设备吊装、电缆头制作等）。
5、竣工文件、资料的收集、整理工作必须与工程施工同步进行，确保竣工资料的真实与完整。
6、充分掌握和理解设计图纸、技术文件、工艺要求，根据工作量及工期要求，科学、合理地安排进度计划，制订有针对性的技术措施、施工工艺及施工方案。
7、运用现代化管理手段，对现场工程进度计划、劳动力、材料、成本等实行有效的控制，加强宏观调控力度，实行动态管理。

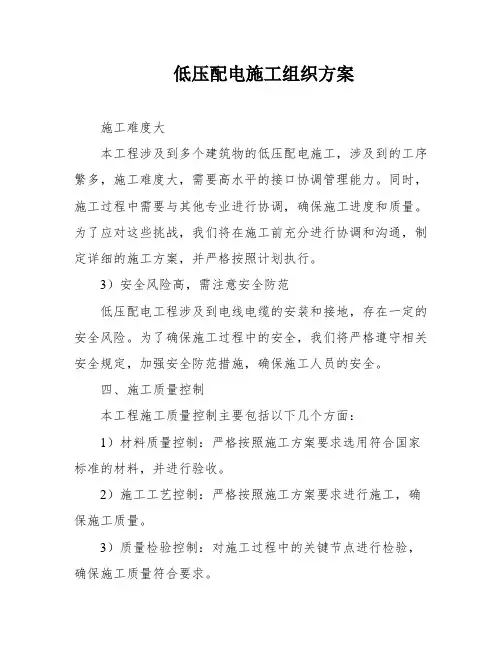

低压配电施工组织方案
低压配电施工组织方案施工难度大本工程涉及到多个建筑物的低压配电施工，涉及到的工序繁多，施工难度大，需要高水平的接口协调管理能力。
同时，施工过程中需要与其他专业进行协调，确保施工进度和质量。
为了应对这些挑战，我们将在施工前充分进行协调和沟通，制定详细的施工方案，并严格按照计划执行。
3）安全风险高，需注意安全防范低压配电工程涉及到电线电缆的安装和接地，存在一定的安全风险。
为了确保施工过程中的安全，我们将严格遵守相关安全规定，加强安全防范措施，确保施工人员的安全。
四、施工质量控制本工程施工质量控制主要包括以下几个方面：1）材料质量控制：严格按照施工方案要求选用符合国家标准的材料，并进行验收。
2）施工工艺控制：严格按照施工方案要求进行施工，确保施工质量。
3）质量检验控制：对施工过程中的关键节点进行检验，确保施工质量符合要求。
4）质量记录控制：对施工过程中的各项工作进行记录，确保施工质量可追溯。
五、施工安全措施本工程施工安全措施主要包括以下几个方面：1）安全教育：对施工人员进行安全教育，提高安全意识。
2）安全防护：对施工现场进行安全防护，确保施工人员的安全。
3）安全检查：定期进行安全检查，及时发现和解决安全隐患。
4）应急预案：制定应急预案，确保在紧急情况下能够迅速应对。
六、施工进度控制本工程施工进度控制主要包括以下几个方面：1）制定详细的施工进度计划，确保施工进度可控。
2）加强施工组织和协调，确保各专业施工进度协调一致。
3）加强现场管理，确保施工现场秩序井然。
4）及时发现和解决施工中的问题，确保施工进度不受影响。
七、施工质量验收本工程施工质量验收主要包括以下几个方面：1）按照施工方案要求进行验收，确保施工质量符合要求。
2）对施工过程中的各项工作进行记录，确保施工质量可追溯。
3）对施工完成后的设备进行调试和试运行，确保设备正常运行。
4）对整个工程进行综合验收，确保整体质量符合要求。
业主要求，制定实施性施工组织设计方案。

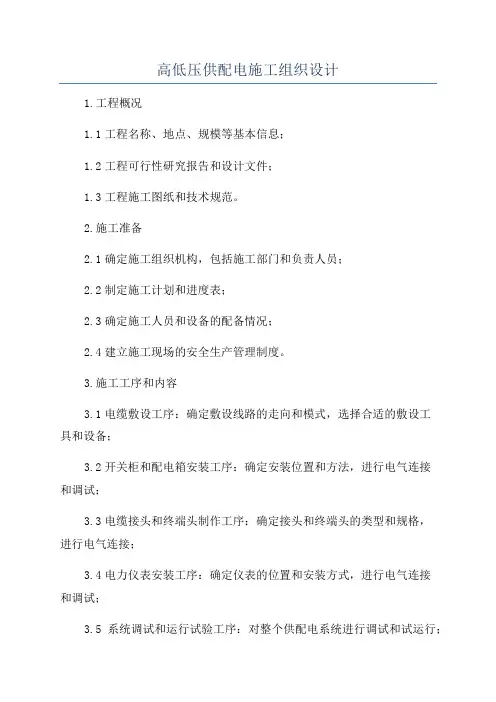

高低压供配电施工组织设计
高低压供配电施工组织设计1.工程概况1.1工程名称、地点、规模等基本信息；1.2工程可行性研究报告和设计文件；1.3工程施工图纸和技术规范。
2.施工准备2.1确定施工组织机构，包括施工部门和负责人员；2.2制定施工计划和进度表；2.3确定施工人员和设备的配备情况；2.4建立施工现场的安全生产管理制度。
3.施工工序和内容3.1电缆敷设工序：确定敷设线路的走向和模式，选择合适的敷设工具和设备；3.2开关柜和配电箱安装工序：确定安装位置和方法，进行电气连接和调试；3.3电缆接头和终端头制作工序：确定接头和终端头的类型和规格，进行电气连接；3.4电力仪表安装工序：确定仪表的位置和安装方式，进行电气连接和调试；3.5系统调试和运行试验工序：对整个供配电系统进行调试和试运行；3.6安全监测和防护措施工序：建立安全监测系统，采取相应的防护措施；3.7施工记录和报告工序：进行施工记录和工作报告，确保施工流程的记录和沟通。
4.施工组织方案4.1安全施工方案：制定施工现场的安全生产管理方案，包括安全防护、应急预案等；4.2质量控制方案：制定质量管理措施和检查方法，确保施工质量符合规范和要求；4.3进度控制方案：制定施工计划和进度安排，确保施工进度和质量；4.4施工组织协调方案：制定施工工序和内容的衔接和协调方案，解决施工过程中的问题和冲突；4.5施工人员和设备配备方案：确定施工人员和设备的配备情况，确保施工进度和质量。
5.施工安全措施5.1施工现场的安全管理：设立安全警示标识，明确施工现场的安全责任人和安全管理制度；5.2施工作业人员的安全培训：对施工作业人员进行安全培训，提高其安全意识和技能；5.3安全防护设施的设置：对施工现场进行安全防护设施的设置，如围栏、警示标志等；5.4危险源的识别与控制：对施工现场可能存在的危险源进行识别，采取控制措施防止事故发生；5.5安全事故的应急处置：建立健全的安全事故应急处置措施，确保突发情况的及时处理和控制。

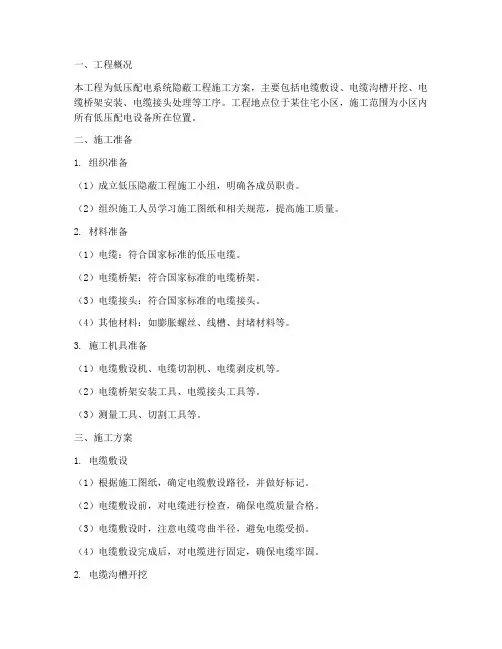

低压隐蔽工程施工方案
一、工程概况本工程为低压配电系统隐蔽工程施工方案，主要包括电缆敷设、电缆沟槽开挖、电缆桥架安装、电缆接头处理等工序。
工程地点位于某住宅小区，施工范围为小区内所有低压配电设备所在位置。
二、施工准备1. 组织准备（1）成立低压隐蔽工程施工小组，明确各成员职责。
（2）组织施工人员学习施工图纸和相关规范，提高施工质量。
2. 材料准备（1）电缆：符合国家标准的低压电缆。
（2）电缆桥架：符合国家标准的电缆桥架。
（3）电缆接头：符合国家标准的电缆接头。
（4）其他材料：如膨胀螺丝、线槽、封堵材料等。
3. 施工机具准备（1）电缆敷设机、电缆切割机、电缆剥皮机等。
（2）电缆桥架安装工具、电缆接头工具等。
（3）测量工具、切割工具等。
三、施工方案1. 电缆敷设（1）根据施工图纸，确定电缆敷设路径，并做好标记。
（2）电缆敷设前，对电缆进行检查，确保电缆质量合格。
（3）电缆敷设时，注意电缆弯曲半径，避免电缆受损。
（4）电缆敷设完成后，对电缆进行固定，确保电缆牢固。
2. 电缆沟槽开挖（1）根据施工图纸，确定电缆沟槽开挖位置和尺寸。
（2）使用挖掘机或人工开挖电缆沟槽，确保沟槽深度符合设计要求。
（3）沟槽开挖完成后，清理沟槽内杂物，确保沟槽整洁。
3. 电缆桥架安装（1）根据施工图纸，确定电缆桥架安装位置和高度。
（2）使用膨胀螺丝将电缆桥架固定在墙面上。
（3）电缆桥架安装完成后，进行电缆桥架间的连接，确保连接牢固。
4. 电缆接头处理（1）根据施工图纸，确定电缆接头位置。
（2）使用电缆剥皮机将电缆剥皮，确保剥皮长度符合要求。
（3）将电缆接头连接在一起，并进行密封处理。
四、施工质量控制1. 施工过程中，严格按照施工图纸和规范要求进行施工。
2. 对电缆、电缆桥架、电缆接头等材料进行检查，确保材料质量合格。
3. 对施工过程中的关键工序进行验收，确保施工质量。
4. 施工完成后，进行隐蔽工程验收，确保工程质量符合要求。
五、安全措施1. 施工过程中，加强安全教育培训，提高施工人员的安全意识。

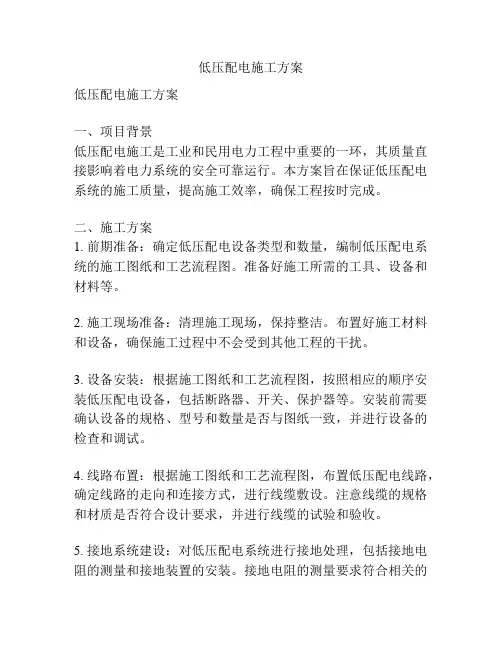

低压配电施工方案
低压配电施工方案低压配电施工方案一、项目背景低压配电施工是工业和民用电力工程中重要的一环，其质量直接影响着电力系统的安全可靠运行。
本方案旨在保证低压配电系统的施工质量，提高施工效率，确保工程按时完成。
二、施工方案1. 前期准备：确定低压配电设备类型和数量，编制低压配电系统的施工图纸和工艺流程图。
准备好施工所需的工具、设备和材料等。
2. 施工现场准备：清理施工现场，保持整洁。
布置好施工材料和设备，确保施工过程中不会受到其他工程的干扰。
3. 设备安装：根据施工图纸和工艺流程图，按照相应的顺序安装低压配电设备，包括断路器、开关、保护器等。
安装前需要确认设备的规格、型号和数量是否与图纸一致，并进行设备的检查和调试。
4. 线路布置：根据施工图纸和工艺流程图，布置低压配电线路，确定线路的走向和连接方式，进行线缆敷设。
注意线缆的规格和材质是否符合设计要求，并进行线缆的试验和验收。
5. 接地系统建设：对低压配电系统进行接地处理，包括接地电阻的测量和接地装置的安装。
接地电阻的测量要求符合相关的标准和规范，并进行接地系统的试验和验收。
6. 联调测试：安装完毕后，对低压配电系统进行联调测试，包括电气功能测试、设备保护测试、线路连接测试等。
测试结果要与设计要求进行对比，并进行相关记录和报告的编制。
7. 系统调试：对低压配电系统进行调试，保证系统运行正常。
调试过程中要注意安全和稳定，确保不会对其他设备和人员造成危险。
8. 施工总结和验收：施工完成后，对整个低压配电系统进行总结和验收。
对施工过程中的问题进行分析和总结，进行相关文件的整理和存档。
三、安全措施1. 在施工现场设置明显的安全警示标语，并提供必要的安全设施和防护装备。
2. 施工过程中，严格执行相关的安全操作规程，保证施工人员的人身安全。
3. 定期进行施工现场的安全检查和安全培训，提高施工人员的安全意识和应急处理能力。
4. 保证施工期间的电力供应稳定可靠，避免供电中断或其他电力故障。
低压配电系统施工组织方案
有轨电车低压配电建设方案目录二、施工组织 (2)三、施工流程图 (2)四、施工方法和技术措施 (3)1．电缆桥架安装 (3)2．电缆导管、电线导管安装 (5)3．配电箱安装 (5)4．电缆、电线敷设 (6)5．灯具、插座、开关安装 (12)五、施工重点、难点及解决方案 (17)六、安全教育培训 (17)一、项目概况T1线起于光谷创业街站，止于光谷核心中心站，全长约15.824km，其中单环线长度约2.414km，双线长度为13.410公里。
此外，与T2线形成三通支线。
共有车站23座，其中地面站20座，高架站3座。
光谷一路与高新六路之间有流芳车厂，占地约15公顷。
制定本方案主要是为了规范低压配电的施工、安装、检验和试验方法，做到经济合理，便于施工，保证工程质量。
2、施工组织项目开工前，组织专业项目工程师、施工人员、施工队队长、施工队技术人员及相关专业项目监理、施工人员对施工现场进行详细勘察，由总工程师主持项目部和项目主管。
由工程师、专职施工人员、施工组长等组成的施工图联合评审，对联合评审结果进行技术公示，细化材料设备采购及进场方案，组织施工人员和设备进场，完善施工水电布局。
对本系统所有人员，组织熟悉施工现场，集中进行施工技术规程和安全文明公开。
整体施工顺序主要考虑装修工程隔墙砌筑，先进行机房施工，再进行非机房施工。
工程开工时，电源、照明等设备控制柜就位，桥架和控制箱接导管，同时安装配电设备。
然后根据各个电气设备的位置，确定电缆的长度，进行电线电缆的铺设。
最后根据装修进度、灯具的安装接线、检查调试等，以及各种设备的穿线、接线调试、配电孔的防火堵漏、验货发货等情况。
项目进行。
四、施工方法及技术措施1、电缆桥架安装根据合同要求，电缆桥架采用钢制电缆桥架。
桥架用不锈钢膨胀螺栓固定。
其工艺流程及安装方法如下：施工定位与测量电缆桥架安装 配电箱安装 电缆、电线敷设 灯具、插座、开关安装 施工准备与配合电缆、电线导管安装 设备、测试及送电吊(支）架安装 管线、线槽安装 沉降伸缩缝补偿装置安装 安装、调整槽盖1) 测量定位（1）根据图纸、综合管线图和施工规范的要求，配合土建单位确定站台和站厅的地面参考标高和吊顶标高，计算桥架和桥架的安装高度动臂和动臂梁按上述标高。
高低压配电工程施工组织设计
高低压配电工程施工组织设计一、项目概述本文档旨在设计并说明高低压配电工程施工组织，确保施工过程的安全、高效和顺利进行。
配电工程是供电系统的关键环节，其施工组织设计对于项目的成功完成具有重要意义。
二、施工组织设计目标1.安全：确保施工过程中人员安全和设备完好。
2.高效：合理安排施工流程和资源，保证工期的有效控制。
3.顺利进行：合理分配工作任务，协调不同工种之间的工作，确保施工进度的顺利进行。
三、施工组织管理机构设置1.项目经理：负责整体施工组织策划和管理。
2.施工队长：负责现场施工指挥和协调。
3.安全员：负责工地安全管理和事故防控。
4.质量员：负责施工质量管理和验收。
5.物资管理员：负责物资管理和库存控制。
6.技术员：负责施工图纸解读和技术支持。
7.现场施工人员：根据安排完成相应的施工任务。
四、施工组织流程1.施工准备阶段：–确定施工区域并进行规划。
–申请施工许可证和相关手续。
–招募施工人员，分配岗位。
–准备施工所需的材料和设备。
2.施工阶段：–按照施工计划进行施工，并严格按照图纸要求操作。
–加强施工现场安全管理，保证施工人员的安全。
–定期检查施工质量，进行必要的调整和改进。
–及时处理施工中的问题和异常情况，确保施工进度和质量。
3.施工验收阶段：–进行施工质量验收，确保工程达到规定标准。
–整理施工记录和施工图纸，作为以后施工维护的依据。
–完成施工交底和培训，确保施工人员了解工程情况。
五、安全管理措施1.制定安全施工方案，明确各项安全技术措施。
2.建立安全交底制度，确保施工人员了解安全规范和操作流程。
3.加强安全培训，提升施工人员的安全意识和技能。
4.安排专人负责现场安全巡查，及时发现和处理安全隐患。
5.配备必要的安全防护设施，如安全帽、安全绳等。
六、质量控制措施1.严格按照图纸要求进行施工，确保施工质量符合规范。
2.使用合格的材料和设备，并做好验收记录。
3.配备专人进行质量把关，进行必要的质量检测和测试。
低压配电工程施工方案
低压配电工程施工方案低压配电工程施工方案一、施工目标：本项目的施工目标是按照设计要求和现场实际条件，合理安全地进行低压配电工程施工，保证工程质量，确保电力设备的正常运行。
二、施工组织安排：1.设立专门的施工组织机构，明确各个施工部门的职责和权限。
2.制定施工计划和进度表，合理安排施工过程，确保施工进度。
3.安排经验丰富的施工人员进行指导和管理，确保施工质量。
三、安全措施：1.施工现场要设置明显的警示标志，避免人员误入施工区域。
2.施工人员要佩戴个人防护用品，确保施工人员的人身安全。
3.安装相关的安全设备，如防火设施、紧急停电按钮等，确保施工安全。
四、施工流程：1.现场勘测：对施工现场进行详细勘测，并制定详细的施工方案。
2.道路开挖：按照设计要求进行道路开挖，并进行相关的土方处理。
3.安装线管：按照设计要求进行线管的铺设和连接，保证线路的畅通。
4.敷设电缆：按照设计要求进行电缆的敷设，确保电缆的牢固和整齐。
5.安装开关柜：按照设计要求进行开关柜的安装，并进行相应的电气连接。
6.接线接地：按照设计要求进行线路的接线和接地，确保电路的正常运行。
7.安装配电盘：按照设计要求进行配电盘的安装和调试，确保配电的准确性和稳定性。
8.调试与试运行：对低压配电系统进行调试和试运行，确保系统的正常运行。
五、质量控制：1.对施工过程进行严格把关，确保施工的质量和准确性。
2.按照相关标准和要求进行验收，确保施工达到预期的效果。
3.完善施工记录和档案，便于后期的维护和管理。
六、环境保护：1.施工过程中注意保护施工现场周围的环境，避免对环境造成污染。
2.合理使用施工材料和设备，减少资源的浪费和消耗。
七、经济效益：1.合理控制施工成本，保证工程的质量和进度的同时，尽量减少经济投入。
2.提高施工效率，确保工程的及时完成，减少施工周期。
八、总结：本低压配电工程施工方案详细规划了整个施工过程中的各个环节和措施，通过科学合理地施工，确保工程的顺利进行，提高工程的质量和效益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东湖国家自主创新示范区有轨电车 T1试验线工程低压配电施工方案编制：审核：批准：武汉有轨电车T1T2试验线流芳车辆基地项目部二O一六年八月目录二、施工组织 (2)三、施工流程图 (2)四、施工方法和技术措施 (3)1．电缆桥架安装 (3)2．电缆导管、电线导管安装 (5)3．配电箱安装 (5)4．电缆、电线敷设 (6)5．灯具、插座、开关安装 (12)五、施工重点、难点及解决方案 (17)六、安全教育培训 (17)一、工程概况T1线起点光谷创业街站～终点光谷芯中心站，全长约15.824km，其中单环线长度约为2.414km，双线段长度为13.410km。
另与T2线条形成三通支线。
共设车站23座，其中地面站 20座，高架站3座。
在光谷一路-高新六路处设流芳车辆段一座,车辆段占地面积约15公顷。
本方案主要为了规范低压配电的施工安装、检验和试验方法，做到经济合理、施工方便、确保工程质量制定本方案。
二、施工组织工程开工前，组织本专业项目主管工程师、施工员、各施工队队长、施工队技术员及相关专业的项目主管、施工员对施工现场进行详细的调查，并由项目部总工程师主持，由项目主管工程师、专职施工员、施工队长等人员组成的施工图会审，对会审结果进行技术交底，细化材料和设备购置、进场计划，组织施工人员、机具进场，完善施工用水、用电布置。
对本系统全体人员我们将组织熟悉施工现场并进行集中施工技术规范的交底和安全文明交底。
总体施工顺序主要考虑装修工程隔墙砌筑，先进行设备房施工，后进行非设备房施工。
工程开工，首先进行动力、照明及其它设备控制柜就位及桥架与控制箱的联络导管，同时进行配电设备的安装。
然后，根据各用电设备的位置定位，即可确定电缆长度并进行电线、电缆的敷设。
最后根据装修进度进行灯具等的安装接线、检查、调试及各设备的穿线、接线和调试工作及配电孔洞的防火封堵和工程的验交开通。
四、施工方法和技术措施1．电缆桥架安装依据合同的要求，电缆桥架采用钢制电缆桥架。
桥架固定采用不锈钢膨胀螺栓。
其工艺流程及安装方法如下：1）测量、定位（1）依据图纸、综合管线图及施工规范的要求，与土建单位配合，确定站台、站厅的地面基准标高及吊顶标高，依据以上标高核算出桥架的安装高度及桥架吊臂和吊臂横梁长度。
根据桥架路径统计电缆桥架的数量及三通、水平弯头、垂直弯通、支吊架等附件的数量，并绘制施工简图，提出物资需用计划。
根据施工简图确定吊架的安装位置，直线段用墨斗弹出标记线，用记号笔在标记线上标出吊架的安装距离及加强型固定方式的位置；（2）电缆桥架路径确定后，用记号笔在桥架与墙体、楼板穿越处画出位置、标高及尺寸。
对孔洞预留不完善部位及时解决，以便安装；（3）电缆桥架敷设路径遇有低于线槽标高的建筑物承重梁时，应考虑采用蹬踏弯配件方式过渡。
且盖板与梁底距离不小于150mm，以便于敷设电缆及将来检修电缆时开启盖板。
2）吊架安装（1）检查所要安装的支、吊架、连接件及附件的外观，钢材有无扭曲变形、防腐类型是否符合要求；（2）针对电缆桥架安装高度组装移动梯车，备好支、吊架安装的工机具及材料；（3）用电锤对定测过的吊架位置进行打孔，采用加强型固定方式。
（4）吊架与加强型固定方式后，安装横梁。
在线槽的转弯、分支处依《建筑电气通用图集》相关章节要求加装吊架；（5）对于潮湿地带沿墙布置的桥架，其支架应采用凸出墙面方式固定。
对于加气混凝土墙体，由于墙体承重能力较差，采用过墙穿钉固定电缆桥架的方法。
3）电缆桥架安装（1）按照图纸安装部位的要求，核对电缆桥架的规格、型号及质量状况；（2）先将电缆桥架的一端与连接片连接，然后移至安装好的吊臂框架上，再与另一节电缆桥架的一端连接，逐节接续。
每节电缆桥架都须与吊臂横梁固定；4）伸缩、沉降缝补偿装置安装依据GB50303-2002施工验收规范要求，电缆桥架跨越建筑物变形缝处必须设置补偿装置。
项目部将根据现场安装经验采用在电缆桥架内部加“衬槽”的方法解决这一问题。
具体做法如下：（1）定做长度为500mm，宽度比所安装桥架窄10mm，高度比所安装桥架低10mm的线槽，此线槽与桥架规格完全相同。
（2）在需安装补偿装置的电缆桥架处，用绞磨机将电缆桥架切断，断口距离为100mm，将定做的线槽放入到电缆桥架断口处，一端与电缆桥架固定牢固，另一端不固定，以满足建筑物伸缩沉降缝处的要求。
5）调整及槽盖安装（1）利用线坠、水平尺对吊臂、电缆桥架进行平直调整。
检查的重点为吊臂、吊臂横梁及分支、转弯处吊架，调整其安装至平直，无扭曲现象为止；（2）调整完毕后，试装槽盖。
要求每节桥架均有与之相配套的槽盖，以利密封。
6）质量控制点（1）电缆桥架的规格、支吊件跨距、防腐类型应符合设计和验收规范要求，电缆桥架路径走向与其他管道之间距离应符合规范规定，电缆桥架规格应满足电缆弯曲半径需要；（2）电缆桥架安装保持平直、整齐、牢固、无歪斜现象。
水平安装距地面高度一般不低于2.5m，在电气专用房间（如配电室、电缆沟等）内敷设时除外。
支吊架走向左右的偏差控制在10mm/100m内；（3）穿越墙体、楼板的电缆桥架，在穿越处不得设桥架断口；（4）电缆桥架安装时，在接头处、离开桥架两端出口0.5m处及桥架转弯、分岔处加装吊架或支架。
（5）电缆桥架垂直或倾斜安装时，桥架底部应有防止电缆滑动的电缆固定支撑。
电缆桥架路径与其它管道发生冲突时，应遵循电让水、暖的原则。
（6）同一路径向一级负荷供电的双电源电缆、应急照明和其它照明的电缆以及强电和弱电电缆，当敷设在同一层桥架内时，电缆桥架加装隔板。
7）安全控制点在安装电缆桥架时，作业梯车应安装牢固，临时电源配电箱安放平稳，在对建筑物顶板打孔作业时，作业人员应系安全带、戴护目镜和口罩；2．电缆导管、电线导管安装车辆段内电线电缆套管均需采用镀锌钢管，电线、电缆导管安装分明敷与暗敷两种方式。
动力配电箱至动力设备、照明箱之间及有吊顶房间照明支线的保护管，暗敷设在地板垫层、顶板和墙内，无吊顶房间照明支线沿设备方顶部明敷。
1）镀锌钢管暗敷与土建单位、装修单位密切配合，掌握其施工进度及安排，做好预埋管的敷设与接线盒安装工作。
依据图纸要求，按照管线的位置、走向及管子的规格型号，进行预埋，管口进行临时封堵，为方便穿线，管内放置铁线。
钢管弯曲部分使用液压煨弯器进行预制。
管路暗敷过程中，派专人检查、观察预埋件的准确性，有无移动情况，及时修正。
钢管之间的连接，采用专用的螺纹接头连接，并焊接跨接地线。
管子与分线盒、配电箱连接使用锁扣进行固定。
3．配电箱安装1）配电箱安装配电箱的安装分为明装、暗装两种方式。
明装配电箱距地1.4米，与墙体采用加强型固定方式，当墙体为加气混凝土时，采用预埋螺栓的方式固定。
室内暗装配电箱安装在主体工程完工，室内抹灰前进行。
首先依据图纸要求落实配电箱的安装位置，然后根据配电箱的大小核实预留孔洞的尺寸及距地面的尺寸，若孔洞尺寸小，先剔凿处理，再行安装。
在墙体上暗装配电箱时，箱体后背凹进墙内不小于20mm，将箱体固定，同时将墙内预埋管穿入配电箱内，要求一管一孔，不得开长孔，管口与箱体用锁扣锁紧。
在配电箱后背采用钢丝网定牢，再用水泥沙浆抹好，配电箱四周边缘紧贴墙体，箱体门板不能缩进墙体表面。
配电箱面板安装前，必须清理干净箱内的杂物，并检查箱内的元器件是否齐全牢固。
2）配电箱安装质量控制点（1）配电箱的安装高度符合设计要求。
垂直度允许偏差为1.5%。
（2）配电箱、柜外壳需接地或接零的，连接应可靠。
（3）配电箱、柜运输及安装过程中，应避免磕碰，箱体漆层完整。
（4）装有电器的可开启门，门和框架的接地端子间应用裸铜编织线连接。
（5）配电箱、柜安装位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面。
箱内接线整齐，标识正确。
（6）配电箱的金属外壳的接地线与箱（柜）内接地端子可靠连接，另一端应与局部等电位箱相接。
（7）等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，并应形成环行网路，环形网路就近与等电位联结干线或局部等电位箱连接。
支线间不允许串联连接。
（8）配电箱内应分别设置零线(N)和保护地线(PE线)汇流排,各支路零线和保护地线应在汇流排上连接,不得绞接,并应有编号。
（9）导线剥削处不应损伤线芯或线芯过长,导线压头应牢固可靠,如多股导线与端子排连接时,应加装压线端子(鼻子),然后一起涮锡,再压按在端子排上。
（10）配电箱上电具、仪表应牢固平正整洁、间距均匀,铜端子无松动,启闭灵活,零部件齐全。
4．电缆、电线敷设1）室内电线、电缆敷设（1）施工准备施工准备包括：电缆运输、电缆敷设通道检查、施工材料和机具准备等。
检查电缆桥架是否安装完毕，转弯处的电缆桥架是否满足敷设电缆的弯曲半径，电缆桥架的规格型号应与图纸相符。
电缆夹层及电缆竖井内的土建结构应粉刷完毕，电缆支架及接地扁钢安装完毕。
电线管是否敷设完毕，有无不通情况。
将电缆运至施工场地，运输过程中不应使电缆造成损伤，保证电缆盘的完好、牢固，不应有明显的扭曲变形。
电缆在仓储和运输过程中应有防止电缆盘滚动的措施。
（2）电缆、电线敷设电缆敷设前，首先检查电缆是否存在电缆绞拧、护层折断等未消除的机械损伤。
使用摇表对电缆进行绝缘测试，测试合格后方可敷设。
电线、电缆穿管前，应清除管内杂物，管口采取保护措施。
站内采用多相供电，各相电线绝缘层颜色选择一致，保护线为黄绿相间色，零线为淡蓝色，A相为黄色，B相为绿色，C相为红色。
电线绝缘层完整无损，厚度均匀，外护层有明显的标识及制造厂标。
在室外将电缆盘吊起后放置到电缆放线架上，用人工展放，电缆敷设时避免与地面或其它硬物磨擦，若设备间电缆较短，可先测量出所需长度，将该段电缆从盘上拉出截断后，再敷设到电缆所在位置。
电缆桥架内电缆敷设时，沿电缆桥架路径放置人字梯，打开电缆桥架盖板，在电缆桥架转弯处放置地滑轮，并派专人看守，防止电缆在此处发生出现损伤情况。
施工负责人、安全员配备通信工具，保持随时联络，并按电缆的走向及长短合理安排电缆敷设顺序。
电缆敷设完毕后，扣好电缆桥架槽盖，不得遗漏。
夹层、电缆竖井敷设电缆时，与供电系统专业密切配合，将电缆放置在指定的电缆支架托臂上。
在电缆通道内布设地滑轮，每3米布设1个，避免电缆与电缆支架、夹层地板发生摩擦。
电缆、电线穿管时，利用管内的预留铁线将线缆绑扎牢固，用铁线牵引线缆进入管内，电线在接线盒、灯具处及设备处预留一定的长度。
注意事项：①电缆起重、装卸、进场运输和支盘，应有专人负责指挥，各负其责。
②电缆盘支盘处地面应平整、结实，放缆支架放置应水平、稳固。
③电缆敷设前，检查电缆的型号、规格、电压是否符合图纸要求，检查电缆的出厂合格证、技术资料应齐全，并用摇表测量电缆芯线的绝缘应符合要求。
