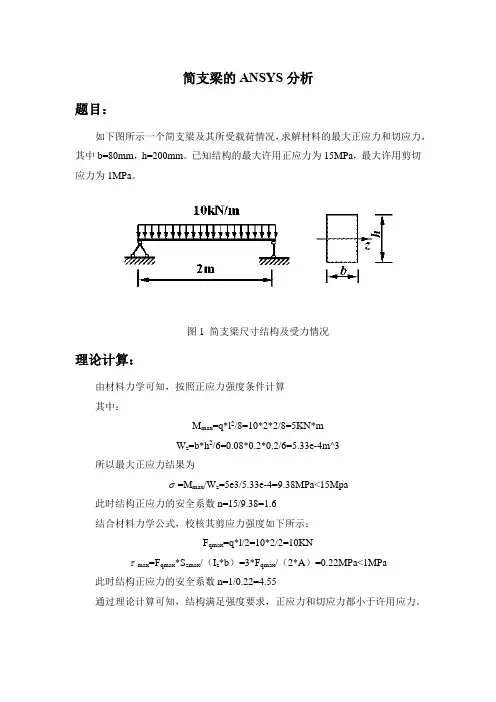

简支梁的ANSYS分析题目：如下图所示一个简支梁及其所受载荷情况，求解材料的最大正应力和切应力，其中b=80mm，h=200mm。
已知结构的最大许用正应力为15MPa，最大许用剪切应力为1MPa。
图1 简支梁尺寸结构及受力情况理论计算：由材料力学可知，按照正应力强度条件计算其中：M max=q*l2/8=10*2*2/8=5KN*mW z=b*h2/6=0.08*0.2*0.2/6=5.33e-4m^3所以最大正应力结果为σ=M max/W z=5e3/5.33e-4=9.38MPa<15Mpa此时结构正应力的安全系数n=15/9.38=1.6结合材料力学公式，校核其剪应力强度如下所示：F qmax=q*l/2=10*2/2=10KNτmax=F qmax*S zmax/（I z*b）=3*F qmax/（2*A）=0.22MPa<1MPa 此时结构正应力的安全系数n=1/0.22=4.55通过理论计算可知，结构满足强度要求，正应力和切应力都小于许用应力。
有限元分析：采用ANSYS软件对上述结构进行分析，得出结构的受力情况。
有限元分析流程如下所示：建立几何模型，该结构为梁结构，在ANSYS中采用梁单元来模拟，那么几何模型为线体，即长度为2m的线，然后赋予梁的截面形状。
单元类型选择beam188单元类型。
该单元类型具有两个节点，每个节点具有六个自由度，分别为空间坐标系下的三个平动自由度和三个转动自由度。
图2 beam188单元类型操作流程如下：GUI：Utility Menu→Preprocessor→Element Type→Add/Edit/Delete，弹出【Element Types】对话框，单机Add按钮，弹出【Library of Element Types】对话框，设置下面选项：左边列表框中选择Beam；右边列表框中选择 2 node 188；图3 单元类型定义定义梁单元的截面属性，操作流程如下：GUI：Utility Menu→Preprocessor→Sections →Beam→Common Sections，弹出如下对话框，并进行如下所示设置，点击Ok。
ANSYSMaxwell瞬态分析报告案例
ANSYSMaxwell瞬态分析报告案例1.Maxwell 2D: 金属块涡流损耗（一）启动W o r k b e n c h并保存1.在windows系统下执行“开始”→“所有程序”→ANSYS 15.0→Workbench 15.0命令，启动ANSYS Workbench 15.0，进入主界面。
2.进入Workbench后，单击工具栏中的按钮，将文件保存。
（二）建立电磁分析1.双击Workbench平台左侧的T oolbox→Analysis Systems→Maxwell 2D此时在ProjectSchematic中出现电磁分析流程图。
2.双击表A中的A2，进入Maxwell软件界面。
在Maxwell软件界面可以完成有限元分析的流程操作。
3.选择菜单栏中Maxwell 2D→Solution Type命令，弹出Solution Type对话框(1)Geometry Mode:Cylinder about Z(2)Magnetic:Transient(3)单击OK按钮4.依次单击Modeler→Units选项，弹出Set Model Units对话框，将单位设置成mm，并单击OK按钮。
（三）建立几何模型和设置材料1.选择菜单栏中Draw→Rectangle 命令，创建长方形在绝对坐标栏中输入：X=500，Y=0，Z=0，并按Enter键在相对坐标栏中输入：dX=20，dY=0，dZ=500，并按Enter键2.选中长方形，选择菜单栏中Edit→Duplicate along line命令在绝对坐标栏中输入：X=0，Y=0，Z=0，并按Enter键在相对坐标栏中输入：dX=50，dY=0，dZ=0，并按Enter键弹出Duplicate along line对话框，在对话框中Total Number:3，然后单击OK按钮。
3.选中3个长方形右击，在快捷菜单中选择Assign Material命令，在材料库中选择Aluminum，然后单击OK按钮。
例1简支梁的变形分析(ANSYS有限元分析入门)
例1简支梁的有限元建模与变形分析计算分析模型如图1-1 所示, 习题文件名: beam。
（梁单元表示实体）梁承受均布载荷：1KN/m图1-1梁的计算分析模型梁截面矩形，183*183单位mm面积335cm2惯性矩9.3e-5 m4EX:2.06e11Pa PRXY:0.3 （计算中需要的参数，注意单位）1.1进入ANSYS 设置工作名和标题并在窗口显示程序→ANSYSED 10.0→ANSYS（启动）→file →change jobname（更改工作名）→enter the new jobname: beam（输入工作名）→file→change title（更改标题）→enter new title: beam（输入新标题）→ok→plot （绘制）→replot（重新绘制）1.2ANSYS偏好设置（把与本例无关的可能出现的选项都屏蔽）ANSYS Main Menu: Preferences →选择Structural（结构）→OK1.3选择单元类型ANSYS Main Menu: Preprocessor（前处理器）→Element Type（单元类型）→Add/Edit/Delete… （添加/编辑/删除）→Add…（添加）→选择Beam 2D elastic 3 →OK →Close1.4定义单元实参数ANSYS Main Menu: Preprocessor →REAL Constants（材料实参数）→Add/Edit/Delete… （添加/编辑/删除）→add →ok →AREA（面积，注意换算）3.35e-6，IZZ （惯性矩）9.3e-5，HEIGHT0.183（高）→OK1.5定义材料参数Material Props（材料参数）→Material Models（材料模型）→Structural→Linear→Elastic→Isotropic→input EX:2.06e11, PRXY:0.3（输入弹性模量和泊松比）→OK1.6生成几何模型✓生成特征点ANSYS Main Menu: Preprocessor →Modeling（建模）→Create →Keypoints（创建关键点）→In Active CS （在当前坐标系）→依次输入三个点的坐标：input:1(0,0),2(1,0)（连续输入选择apply，最后一次输入选择ok）→OK✓生成梁ANSYS Main Menu: Preprocessor →Modeling →Create →Lines →lines →Straight lines →连接两个特征点，1(0,0),2(1,0) →OK1.7网格划分ANSYS Main Menu: Preprocessor →Meshing（网格）→Mesh Attributes（网格特性）→all lines →OK→Meshing（网格）→SIZE CNTRLS（尺寸）→manualsize（手工设置）lines →alllines→→element edge length(单元长度)输入0.1→OK→Mesh(划分网格)→lines→pick all →OK1.8模型施加约束✓最左端节点加约束ANSYS Main Menu: Solution（求解）→Define Loads（定义载荷）→Apply（施加）→Structural →Displacement（位移）→On KEYPOINTS（在关键点处）→pick the keypoints at (0,0) （选择原点）→OK→select UX, UY（施加自由度约束）→OK✓最右端节点加约束ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Displacement →On keypoints→pick the keypoints at (1,0) →OK→select UY →OK✓施加y方向的载荷ANSYS Main Menu: Solution→Define Loads →Apply→Structural →Pressure（压力）→On Beams→Pick All→V ALI:1000 →OK1.9 分析计算ANSYS Main Menu: Solution →Solve （求解）→Current LS（当前坐标系）→OK(to close the solve Current Load Step window) →OK1.10 结果显示ANSYS Main Menu: General Postproc（通用后处理器）→Plot Results（绘制结果）→Deformed Shape…→select Def + Undeformed（显示变型）K (back to Plot Results window) →Contour Plot→Nodal Solu（节点解）→Stress→1st Principal stress（第一强度理论）1.11 退出系统ANSYS Utility Menu: File→Exit →Save Everything→OK。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
瞬态缩减法分析简支梁－质量系统实例在这个实例中要用缩减法进行瞬态动力学分析以确定对有有限上升时间的恒定力的动力学响应。
问题的实际结构是一根钢梁支撑着集中质量并承受一个动态载荷。
钢梁长为，支撑着一个集中质量。
这根梁承受着一个上升时间为，最大值为的动载荷。
梁的重量可以忽略，确定产生最大位移响应时的时间及响应。
同时要确定梁中的最大弯曲应力。
求解过程中用不到梁的特性，其截面积可随意输入一个单位值。
取加载结束时间为0.1秒以使质量体达到最大弯曲。
在质量体的侧向设定一个主自由度。
第一个载荷步用于静力学求解。
可以在此模型中可以使用对称性。
选定在最大响应时间（0.092秒）处做扩展处理计算。
已知下列数据：材料特性：=30×103=0.0259067几何数据：载荷：图9钢梁支撑集中质量的几何模型§1GUI方式分析过程第 1步：指定分析标题1.选取菜单途径Utility Menu>File>Change Title。
2.输入文字“瞬态response to a constant force with a finite rise time.”单击OK。
第 2步：指定单元类型1.选取菜单途径Main Menu>Preprocessor>ElementType>Add/Edit/Delete。
Element Type对话框将出现。
2.单击Add。
Library of Element Types对话框出现。
3.在左边的滚动框中，单击“Structural Beam”。
4.在右边的滚动框中，单击“2D elastic 3”，然后单击Apply。
5.在左边的滚动框中，单击“Structural Mass”。
6.在右边的滚动框中，单击“3D mass21”，然后单击OK。
7.在Element Types对话框中，在“Type2”上单击仅一次，然后单击Options。
8.在Rotary inertia options下拉列表中，滚动到“2-D w/o rot iner”并选中它。
9.单击OK并在Element Type对话框中单击Close。
第 3步：定义实常数1.选取菜单途径Main Menu>Preprocessor>Real Constants。
Real Constants对话框将出现。
2.单击Add。
Element Type for Real Constant对话框出现。
3.单击OK。
Real Constants for BEAM3对话框出现。
4.在Area处输入1，在IZZ输入800.6，在Height输入18。
5.单击OK。
6.在Real Constants对话框中单击Add。
7.单击Type 2 MASS21并单击OK。
Real Constants for MASS21对话框出现。
8.在mass处输入.0259067然后单击OK。
9.单击Close。
第 4步：指定材料性质1.选取菜单途径Main Menu>Preprocessor>-MaterialProps>-Constant-Isotropic。
Isotropic Material Properties对话框将出现。
2.单击OK。
第二个对话框出现。
3.在EX处输入30e3然后单击OK。
第 5步：定义节点1.选取菜单途径Main Menu>Preprocessor>-Modeling-Create>Nodes>In Active CS。
Create Nodes in Active Coordinate System对话框出现。
2.在node number处输入1然后单击Apply在0,0,0处定义节点1。
3.在node number处输入3。
4.在X,Y,Z坐标处输入240,0,0然后单击OK。
5.选取菜单途径Main menu>Preprocessor>-Modeling-Create>Nodes>Fill between Nds。
Fill between Nds对话框出现。
6.在节点1和3上都单击一次，然后单击OK。
Create Nodes Between 2 Nodes对话框出现。
7.单击OK接受缺省的设置。
第 6步：定义单元1.选取菜单途径MainMenu>Preprocessor>-Modeling-Create>Elements>-Auto Numbered-Thru Nodes。
Element from Nodes拾取菜单出现。
2.在节点1和2上都单击一次，然后单击Apply。
3.在节点2和3上都单击一次，然后单击OK。
4.选取菜单途径Main Menu>Preprocessor>-Modeling-Create>Elements> Elem Aitributes。
Element Attributes对话框出现。
5.在Element type number处输入2。
6.在Real constant set no处输入2，然后单击OK。
7.选取菜单途径MainMenu>Preprocessor>-Modeling-Create>Elements>-Auto Numbered-Thru Nodes。
Elements from Nodes拾取菜单出现。
8.在节点2上单击一次然后单击OK。
第 7步：指定分析类型及分析选项1.选取菜单途径Main Menu>Solution>-Aualysis Type-New Analysis。
2.单击“瞬态”以选中它，然后单击OK。
3.选取菜单途径Main Menu>Solution>Analysis Options。
瞬态Analysis对话框出现。
4.单击“Reduced”然后单击OK。
Reduced瞬态Analysis对话框出现。
5.在Damping effects的滚动框中滚动到“Ignore”且选中它。
6.单击OK。
第 8步：定义主自由度1.选取菜单途径Main Menu>Solution>Master DOFs>-UserSelected-Define。
Define Master DOFs拾取菜单将会出现。
2.单击节点2然后单击OK。
Define Master DOFs对话框出现。
3.下拉菜单1st degree of freedom中，滚动到“UY”并选中它。
4.单击OK。
第 9步：设置载荷步选项1.选取菜单途径Main Menu>Solution>-Load StepOpts-Time/Frequenc > Time & Time Step。
2.在Time step size处输入.004。
第 10步：施加第一个载荷步1.选取菜单途径MainMenu>Solution>-Loads-Apply>-Structural-Displacement>On Nodes。
Apply U,ROT on Nodes拾取菜单出现。
2.单击节点1，然后单击Apply。
Apply U,ROT on Nodes对话框出现。
3.单击“UY”以选中它，然后单击Apply。
4.单击节点3，然后单击OK。
Apply U,ROT on Nodes对话框出现。
5.单击“UX”以选中它。
“UY”应当保持为选中状态。
单击OK。
6.选取菜单途径Main Menu>Solution>-Loads-Apply>-Structural-Force/ Moment>On Nodes。
Apply F/M on Nodes拾取菜单出现。
7.单击节点2然后单击OK。
Apply F/M on Nodes对话框出现。
8.在下拉菜单Direction of force/mom中，滚动到“FY”并选中它。
使initial static solution栏为空（零）。
9.单击OK，然后单击ANSYS Toolbar上的SAVE_DB。
第 11步：输出设置1.选取菜单途径Main menu>Solution>-Load Step Opts-OutputCtrls> DB/Results File。
Controls for Database and Resultsfile Writing对话框出现。
2.单击“Every substep”以选中它，然后单击OK。
第 12步：求解第一载荷步1.选取菜单途径Main Menu>Solution>-Solve-Current LS。
2.检查状态窗口中的信息，然后单击Close。
3.单击Solve Current Load Step对话框上的OK开始求解。
4.当求解完成时单击close。
第 13步：施加下一个载荷步1.选取菜单途径Main Menu>Solution>-Load StepOpts-Time/Frequent> Time & time Step。
Time & Time Step Options对话框出现。
2.在Time at the end of Load Step处输入.075，然后单击OK。
3.选取菜单途径Main Menu>Solution>-Loads-Apply>-Structural-Force/ Moment>On Nodes。
Apply F/M on Nodes拾取菜单出现。
4.单击节点2然后单击OK。
Apply F/M on Nodes对话框出现。
5.在Force/Moment value处输入20，然后单击OK。
第 14步：求解当前载荷步1.选取菜单途径Main Menu>Solution>-Solve-Current LS。
2.检查状态窗口中的信息，然后单击close。
3.单击Solve Current Load Step对话框上的OK开始求解。
4.当求解完成时单击Close。
第 15步：设置下一个时间步并求解1.选取菜单途径Main Menu>Solution>-Load StepOpts-Time/Frequenc> Time & time step。
Time & Time step Options 对话框出现。
2.在Time at the end of Load step处输入1，然后单击OK。
3.选取菜单途径Main Menu>Solution>-Solve-Current LS。
