磁性材料的磁性能

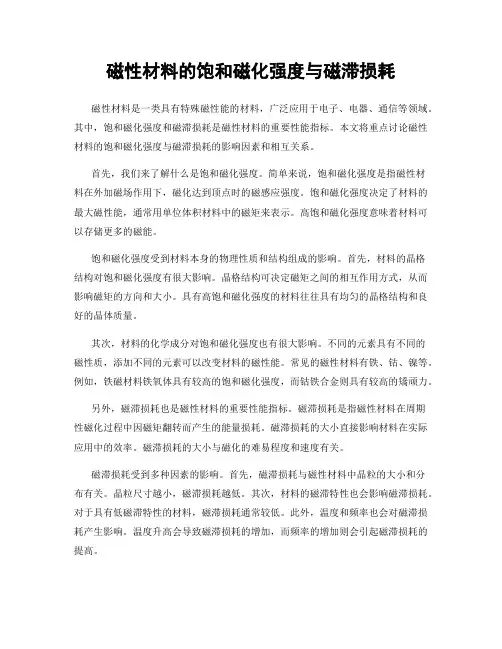

磁性材料的饱和磁化强度与磁滞损耗
磁性材料的饱和磁化强度与磁滞损耗磁性材料是一类具有特殊磁性能的材料，广泛应用于电子、电器、通信等领域。
其中，饱和磁化强度和磁滞损耗是磁性材料的重要性能指标。
本文将重点讨论磁性材料的饱和磁化强度与磁滞损耗的影响因素和相互关系。
首先，我们来了解什么是饱和磁化强度。
简单来说，饱和磁化强度是指磁性材料在外加磁场作用下，磁化达到顶点时的磁感应强度。
饱和磁化强度决定了材料的最大磁性能，通常用单位体积材料中的磁矩来表示。
高饱和磁化强度意味着材料可以存储更多的磁能。
饱和磁化强度受到材料本身的物理性质和结构组成的影响。
首先，材料的晶格结构对饱和磁化强度有很大影响。
晶格结构可决定磁矩之间的相互作用方式，从而影响磁矩的方向和大小。
具有高饱和磁化强度的材料往往具有均匀的晶格结构和良好的晶体质量。
其次，材料的化学成分对饱和磁化强度也有很大影响。
不同的元素具有不同的磁性质，添加不同的元素可以改变材料的磁性能。
常见的磁性材料有铁、钴、镍等。
例如，铁磁材料铁氧体具有较高的饱和磁化强度，而钴铁合金则具有较高的矯顽力。
另外，磁滞损耗也是磁性材料的重要性能指标。
磁滞损耗是指磁性材料在周期性磁化过程中因磁矩翻转而产生的能量损耗。
磁滞损耗的大小直接影响材料在实际应用中的效率。
磁滞损耗的大小与磁化的难易程度和速度有关。
磁滞损耗受到多种因素的影响。
首先，磁滞损耗与磁性材料中晶粒的大小和分布有关。
晶粒尺寸越小，磁滞损耗越低。
其次，材料的磁滞特性也会影响磁滞损耗。
对于具有低磁滞特性的材料，磁滞损耗通常较低。
此外，温度和频率也会对磁滞损耗产生影响。
温度升高会导致磁滞损耗的增加，而频率的增加则会引起磁滞损耗的提高。
值得注意的是，磁性材料的饱和磁化强度和磁滞损耗之间存在一定的相互制约关系。
一般来说，高饱和磁化强度的材料往往具有较高的磁滞损耗。
这是因为为了实现高磁化强度，材料需要具有较大的磁畴，磁畴壁的运动过程会导致能量损耗。
因此，在应用中需要根据具体需求权衡饱和磁化强度和磁滞损耗的关系。
钕铁硼磁性材料
钕铁硼磁性材料钕铁硼磁性材料是一种具有极高磁能积和矫顽力的永磁材料，因其在现代工业和科技领域中具有重要应用价值而备受关注。
钕铁硼磁性材料主要由钕（Nd）、铁（Fe）和硼（B）三种元素组成，其化学式为Nd2Fe14B。
它是目前已知的最强大的永磁材料，具有极高的磁能积和矫顽力，因此在电机、传感器、磁盘驱动器、声学设备等领域有着广泛的应用。
钕铁硼磁性材料的磁性能主要取决于晶粒尺寸、晶粒取向和磁畴结构等因素。
晶粒尺寸的减小可以提高磁性能，因此制备高性能的钕铁硼磁性材料通常采用粉末冶金工艺。
在制备过程中，通过粉末冶金和烧结工艺可以控制晶粒的尺寸和取向，从而获得具有优异磁性能的钕铁硼磁性材料。
钕铁硼磁性材料具有极高的磁能积，这使得它在电机领域有着广泛的应用。
目前，钕铁硼磁性材料已经成为各种电机的主要磁性材料，如风力发电机、电动汽车驱动电机、家用电器电机等。
其高磁能积和矫顽力使得电机可以在更小的体积和重量下获得更大的输出功率，从而提高了电机的效率和性能。
除了在电机领域，钕铁硼磁性材料还在传感器、磁盘驱动器、声学设备等领域有着重要的应用。
在传感器领域，钕铁硼磁性材料可以用于制备高灵敏度的磁传感器，用于测量磁场强度和方向。
在磁盘驱动器领域，钕铁硼磁性材料可以用于制备高密度、高速度的磁盘驱动器，用于存储和读取大容量的数据。
在声学设备领域，钕铁硼磁性材料可以用于制备高性能的扬声器和耳机，用于提供清晰、高保真度的声音。
总的来说，钕铁硼磁性材料是一种具有极高磁性能的永磁材料，具有广泛的应用前景。
随着科学技术的不断进步，钕铁硼磁性材料的制备工艺和性能将不断得到提升，其在电机、传感器、磁盘驱动器、声学设备等领域的应用将会更加广泛。
因此，钕铁硼磁性材料在现代工业和科技领域中将发挥越来越重要的作用，对于推动相关领域的发展具有重要意义。
钕铁硼磁性材料知识
钕铁硼磁性材料知识钕铁硼磁性材料是一种新型的稀土永磁材料，具有很高的磁性能。
它由稀土元素钕（Nd）、铁（Fe）和硼（B）组成，因此被称为钕铁硼磁性材料，简称NdFeB磁性材料。
钕铁硼磁性材料目前被广泛应用于电子、通信、电机、医疗、航空航天等领域，是现代工业中应用最广泛的一种永磁材料。
钕铁硼磁性材料具有很高的磁性能，最大磁能积（BHmax）高达400kJ/m³以上，是目前已知的磁性材料中磁能积最高的一种。
它还具有很高的矫顽力（Hci），通常可以达到1000-5000 kA/m，以及很高的剩余感应强度（Br），可达到1.2-1.4 T。
由于这些优异的磁性能，钕铁硼磁性材料在磁场传感器、磁力传动、磁体等领域有广泛的应用。
钕铁硼磁性材料的磁性能与其组织结构密切相关。
钕铁硼磁性材料通常由磁性相和非磁性相两部分组成。
磁性相主要由钕铁硼晶粒和少量的氧化物相组成，而非磁性相主要由钕铁硼晶粒之间的芯间相组成。
钕铁硼磁性材料的晶粒尺寸通常在1-10μm范围内，晶粒间的芯间相可以通过不同的处理方法来调节和控制，从而影响磁性能。
目前，钕铁硼磁性材料的制备方法主要包括烧结法和粉末冶金法。
烧结法是将经过球磨、压制、烧结等步骤制备成块材料的方法，可制备出高性能的大块钕铁硼磁性材料。
粉末冶金法是将粉末混合后进行球磨、压制、烧结等步骤制备成杆材料的方法，可制备出高性能的细晶钕铁硼磁性材料。
此外，还可以通过热轧、挤压、电镀等方法制备出具有特殊形状和尺寸的钕铁硼磁性材料。
钕铁硼磁性材料具有一些特殊的性质和应用。
首先，钕铁硼磁性材料具有很高的矫顽力和磁导率，可以在较小的磁场中产生较高的磁感应强度，因此在电机、发电机和传感器等领域有广泛的应用。
其次，钕铁硼磁性材料具有很高的热稳定性和耐腐蚀性，可以在高温和恶劣环境下保持较好的磁性能。
最后，钕铁硼磁性材料具有较低的密度和较高的力学强度，适合用于制备轻薄的磁体。
然而，钕铁硼磁性材料也存在一些问题。
磁性材料特性
磁性材料一.磁性材料的基本特性1. 磁性材料的磁化曲线磁性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场H 作用下，必有相应的磁化强度M 或磁感应强度B，它们随磁场强度H 的变化曲线称为磁化曲线（M～H或B～H 曲线）。
磁化曲线一般来说是非线性的，具有2个特点：磁饱和现象及磁滞现象。
即当磁场强度H足够大时，磁化强度M达到一个确定的饱和值Ms，继续增大H，Ms保持不变；以及当材料的M值达到饱和后，外磁场H降低为零时，M并不恢复为零，而是沿MsMr曲线变化。
材料的工作状态相当于M～H曲线或B～H曲线上的某一点，该点常称为工作点。
2. 软磁材料的常用磁性能参数饱和磁感应强度Bs：其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整齐排列。
剩余磁感应强度Br：是磁滞回线上的特征参数，H回到0时的B值。
矩形比：Br∕Bs矫顽力Hc：是表示材料磁化难易程度的量，取决于材料的成分及缺陷（杂质、应力等）。
磁导率μ：是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关。
初始磁导率μi、最大磁导率µm、微分磁导率µd、振幅磁导率µa、有效磁导率µe、脉冲磁导率µp。
居里温度T c：铁磁物质的磁化强度随温度升高而下降，达到某一温度时，自发磁化消失，转变为顺磁性，该临界温度为居里温度。
它确定了磁性器件工作的上限温度。
损耗P：磁滞损耗P h及涡流损耗Pe P = Ph + Pe = af + bf2+ c Pe f2 t2 /∝，ρ降低，磁滞损耗Ph的方法是降低矫顽力Hc；降低涡流损耗Pe 的方法是减薄磁性材料的厚度t 及提高材料的电阻率ρ。
在自由静止空气中磁芯的损耗与磁芯的温升关系为：总功率耗散（mW）/表面积（cm2）3. 软磁材料的磁性参数与器件的电气参数之间的转换在设计软磁器件时，首先要根据电路的要求确定器件的电压～电流特性。
器件的电压～电流特性与磁芯的几何形状及磁化状态密切相关。
磁性材料的磁性能
磁性材料的磁性能1、高导磁性磁性材料的磁导率通常都很高，即m r 1 ( 如坡莫合金，其m r 可达2 ′10 5 ) 。
磁性材料能被强烈的磁化，具有很高的导磁性能。
磁性物质的高导磁性被广泛地应用于电工设备中，如电机、变压器及各种铁磁元件的线圈中都放有铁心。
在这种具有铁心的线圈中通入不太大的励磁电流，便可以产生较大的磁通和磁感应强度。
2、磁饱和性磁性物质由于磁化所产生的磁化磁场不会随着外磁场的增强而无限的增强。
当外磁场增大到一定程度时，磁性物质的全部磁畴的磁场方向都转向与外部磁场方向一致，磁化磁场的磁感应强度将趋向某一定值。
如图B - H 磁化曲线的特征：O a 段：B 与H 几乎成正比地增加；ab 段：B 的增加缓慢下来；b 点以后：B 增加很少，达到饱和。
有磁性物质存在时，B 与H 不成正比，磁性物质的磁导率m 不是常数，随H 而变。
有磁性物质存在时，F 与I 不成正比。
磁性物质的磁化曲线在磁路计算上极为重要，其为非线性曲线，实际中通过实验得出。
3、磁滞性磁滞性：磁性材料中磁感应强度 B 的变化总是滞后于外磁场变化的性质。
磁性材料在交变磁场中反复磁化，其B - H 关系曲线是一条回形闭合曲线，称为磁滞回线。
剩磁感应强度B r ( 剩磁) ：当线圈中电流减小到零( H =0) 时，铁心中的磁感应强度。
矫顽磁力H c ：使B = 0 所需的H 值。
磁性物质不同，其磁滞回线和磁化曲线也不同。
按磁性物质的磁性能，磁性材料分为三种类型：(1) 软磁材料具有较小的矫顽磁力，磁滞回线较窄。
一般用来制造电机、电器及变压器等的铁心。
常用的有铸铁、硅钢、坡莫合金即铁氧体等。
(2) 永磁材料具有较大的矫顽磁力，磁滞回线较宽。
一般用来制造永久磁铁。
常用的有碳钢及铁镍铝钴合金等。
(3) 矩磁材料具有较小的矫顽磁力和较大的剩磁，磁滞回线接近矩形，稳定性良好。
在计算机和控制系统中用作记忆元件、开关元件和逻辑元件。
常用的有镁锰铁氧体等。
永磁材料基本性能术语解析
永磁材料基本性能解析1、什么是永磁材料的磁性能，它包括哪些指标？永磁材料的主要磁性能指标是：剩磁(Jr, Br)、矫顽力(bHc)、内禀矫顽力(jHc)、磁能积(BH)m。
我们通常所说的永磁材料的磁性能，指的就是这四项。
永磁材料的其它磁性能指标还有：居里温度(Tc)、可工作温度(Tw)、剩磁及内禀矫顽力的温度系数(Brθ, jHcθ)、回复导磁率(μrec.)、退磁曲线方形度( Hk/ jHc)、高温减磁性能以及磁性能的均一性等。
除磁性能外，永磁材料的物理性能还包括密度、电导率、热导率、热膨胀系数等；机械性能则包括维氏硬度、抗压（拉）强度、冲击韧性等。
此外，永磁材料的性能指标中还有重要的一项，就是表面状态及其耐腐蚀性能。
2、什么叫磁场强度(H)？1820年，丹麦科学家奥斯特(H. C. Oersted)发现通有电流的导线可以使其附近的磁针发生偏转，从而揭示了电与磁的基本关系，诞生了电磁学。
实践表明：通有电流的无限长导线在其周围所产生的磁场强弱与电流的大小成正比，与离开导线的距离成反比。
定义载有1安培电流的无限长导线在距离导线1/2π米远处的磁场强度为1A/m(安/米，国际单位制SI)；在CGS单位制(厘米-克-秒)中，为纪念奥斯特对电磁学的贡献，定义载有1安培电流的无限长导线在距离导线0.2厘米远处磁场强度为1Oe（奥斯特），1Oe=1/(4π×10³) A/m。
磁场强度通常用H表示。
3、什么叫磁极化强度(J)，什么叫磁化强度(M)，二者有何区别？现代磁学研究表明：一切磁现象都起源于电流。
磁性材料也不例外，其铁磁现象是起源于材料内部原子的核外电子运动形成的微电流，亦称分子电流。
这些微电流的集合效应使得材料对外呈现各种各样的宏观磁特性。
因为每一个微电流都产生磁效应，所以把一个单位微电流称为一个磁偶极子。
定义在真空中每单位外磁场对一个磁偶极子产生的最大力矩为磁偶极矩pm，每单位材料体积内磁偶极矩的矢量和为磁极化强度J，其单位为T（特斯拉，在CGS单位制中，J的单位为Gs，1T=10000Gs）。
钕铁硼磁性材料是当之无愧的永磁之王
钕铁硼磁性材料是当之无愧的永磁之王永磁材料是一种具有强磁性的材料，可以在外加磁场下保持较高的磁性能，并且能够在较低温度范围内保持长时间的磁性。
在众多的永磁材料中，钕铁硼磁性材料因其卓越的磁性能而被誉为“永磁之王”。
钕铁硼磁性材料首次在1983年由日本发明，它的成分包括稀土元素钕（Nd）、铁（Fe）和硼（B）。
这种材料具有高磁导率、高饱和磁感应强度和高磁能积等优异的磁性能，被广泛应用于电机、仪器仪表、磁盘驱动器、计算机、音响设备、汽车以及航空航天等领域。
钕铁硼磁性材料的最大优点是其高磁能积。
磁能积是永磁材料的一个重要参数，用于衡量材料磁性能的好坏。
钕铁硼磁性材料的磁能积大约是铁氧体磁性材料的10倍，约为400kJ/m³。
这意味着它可以在较小的尺寸下产生更大的磁场，从而提高电机的功率密度。
因此，钕铁硼磁性材料广泛应用于需要高磁能积和紧凑尺寸的设备和系统。
此外，钕铁硼磁性材料还具有很高的矫顽力和较低的温度系数，使其在高温环境下保持较好的磁性能。
不同于其他永磁材料，钕铁硼磁性材料具有较低的温度系数，这意味着在高温情况下其磁性能基本保持不变。
这使得钕铁硼磁性材料成为高温环境下的理想选择，比如在电动汽车和风力发电机等应用中。
与其他永磁材料相比，钕铁硼磁性材料还有较高的抗腐蚀性和机械强度。
由于其主要成分是金属元素，钕铁硼磁性材料比其他永磁材料更具有抗腐蚀性，能够在潮湿和腐蚀性环境中保持较好的磁性能。
此外，钕铁硼磁性材料还具有较高的机械强度，能够承受较大的力和振动，使其在各种工业应用中具有更长的使用寿命。
然而，钕铁硼磁性材料也存在一些不足之处。
首先，钕铁硼磁性材料的价格相对较高，因为其稀土材料的供应相对紧缺。
其次，钕铁硼磁性材料的工艺较为复杂，制备过程中需要严格控制合金的成分和烧结工艺，这增加了生产成本和难度。
最后，钕铁硼磁性材料的矫顽力较低，容易受到外界磁场的干扰。
因此，在一些应用中需要采取额外的措施来保护磁体的磁性能。
磁性材料特性
磁性材料特性
磁性材料是一类具有特定磁性能的材料，广泛应用于电子、通信、医疗、能源等领域。
磁性材料的特性对其在不同领域的应用起着至关重要的作用。
本文将围绕磁性材料的特性展开讨论，以便更好地了解和应用这一类材料。
首先，磁性材料的特性包括磁化强度、磁化曲线、磁化方式等。
磁化强度是指材料在外加磁场下磁化的能力，通常用磁化强度、剩磁和矫顽力等参数来描述。
磁化曲线则是描述材料在外加磁场下磁化过程的曲线，通过磁化曲线可以了解材料的磁化特性。
而磁化方式则是指材料在外加磁场下的磁化行为，包括顺磁、抗磁和铁磁等不同的磁化方式。
其次，磁性材料的特性还包括磁滞回线、磁导率、磁化损耗等。
磁滞回线是描述材料在磁化过程中的磁滞现象的曲线，通过磁滞回线可以了解材料的磁滞特性。
磁导率则是描述材料对磁场的导磁能力，磁导率高的材料对磁场的响应更强。
而磁化损耗则是描述材料在磁化过程中产生的能量损耗，磁化损耗越小，材料的磁化效率越高。
另外，磁性材料的特性还包括磁饱和磁感应强度、居里温度等参数。
磁饱和磁感应强度是指材料在外加磁场下达到饱和磁化状态时的磁感应强度，磁饱和磁感应强度越高，材料的磁化效果越好。
居里温度则是指材料在高温下失去磁性的临界温度，超过居里温度后，材料将失去磁性。
总的来说，磁性材料的特性对其在不同领域的应用起着决定性的作用。
了解和掌握磁性材料的特性，有助于更好地选择和应用这一类材料，推动相关领域的发展和进步。
希望本文能够对磁性材料的特性有所启发，促进相关领域的研究和应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁性材料的磁性能
一、高导磁性
磁性材料的 μr >>1，可达数百、数千、乃至数万之值。
能被强烈的磁化，具有很高的导磁性能。
磁性材料在外磁场作用下，磁畴转向与外磁场相同的方向，产生一个很强的与外磁场同方向的磁化磁场，磁性物质内的磁感应强度大大增加，即磁性物质被强烈的磁化。
磁力线集中于磁性物质中通过。
磁性材料主要指铁、镍、钴及其合金等。
在此主要介绍其磁性能。
磁性物质的高导磁性被广泛地应用于电工设备中，如电机、变压器及各种铁磁元件的线圈中都放有铁心。
实现用小的励磁电流产生较大的磁通和磁感应强度。
磁性物质由于磁化所产生的磁化磁场不会随着外磁场的增强而无限的增强。
当外磁场增大到一定程度时，磁性物质的全部磁畴的磁场方向都转向与外部磁场方向一致，磁化磁场的磁感应强度达到饱和值。
如图。
二、磁饱和性
B J 磁场内磁性物质的磁化磁场 的磁感应强度曲线；
B 0 磁场内不存在磁性物质时的
磁感应强度直线；
B 为B J 曲线和B 0直线的纵坐标 相加即磁场的 B -H 磁化曲线。
O H B B 0 B J
B • a • b
♣ B -H 磁化曲线的特征
Oa 段：B 与H 几乎成正比地增加； ab 段： B 的增加缓慢下来；
b 点以后：B 增加很少，达到饱和。
O H B
B 0 B J B
• a • b ♣ 有磁性物质存在时，B 与 H 不成
正比，磁性物质的磁导率μ不是常数，
随H 而变，如图。
♣ 有磁性物质存在时，Φ 与I 不成
正比。
♣ 磁性物质的磁化曲线在磁路计算
上极为重要，其为非线性曲线，实际
中通过实验得出。
O H B,μ B μ
三、磁滞性
当铁心线圈中通有交变电流（大小和方向都变化）时，铁心受到交变磁化。
在电流变化一次时，磁感应强度B随磁场强度H而变化，变化关系如图。
磁滞性：磁性物质中，当H 已减
到零时B 并未回到零，这种磁感
应强度滞后于磁场强度变化的性
质称为磁性物质的磁滞性。
磁滞回线：在铁心反复交变磁化的情况下，表示B 与H 变化关系的闭合曲线 1234561 （如图）称为磁滞回线。
O H
B
••
•
•
2
3
6
5
1 4
剩磁感应强度（剩磁）：当线圈中电流减到零值（即H=0）时铁心在磁化时所获得的磁性还未完全消失。
这时铁心中保留的磁感应强度称为剩磁感应强度B
r
（剩磁）如图。
矫顽磁力：如果要使铁心的剩磁消失，通常改变线圈中的励磁电流方向，也就是改变磁场强度H 的方向来进行反向磁化。
使B=0
的H 值称为矫顽磁力H
C (如图)。
O H
B
••
•
•
2
3
6
5
1
4
B r
H C
磁性物质不同，其磁滞回线和磁化曲线也不同。
♣ 几种常见磁性物质的磁化曲线
(a)铸铁 (b)铸钢 (c)硅钢片 O 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0⨯103
H /(A/m) H /(A/m) 1 2 3 4 5 6 7 8 9 10 ⨯103
B /T 1.8
1.6
1.4 1.2 1.0
0.8
0.6
0.4 0.2 a b a b c c
按磁性物质的磁性能，磁性材料分为三种类型：
（1）软磁材料
具有较小的矫顽磁力，磁滞回线较窄。
一般用
来制造电机、电器及变压器等的铁心。
常用的有铸铁、硅钢、坡莫合金即铁氧体等。
（2）永磁材料
具有较大的矫顽磁力，磁滞回线较宽。
一般用来制造永久磁铁。
常用的有碳钢及铁镍铝钴合金等。
（3）矩磁材料
具有较小的矫顽磁力和较大的剩磁，磁滞回线接近矩形，稳定性良好。
在计算机和控制系统中用作记忆元件、开关元件和逻辑元件。
常用的有镁锰铁氧体等。
