欧姆定律在串,并联电路中的应用习题(含答案)欧姆定律在串、并联电路中的应用题（含答案）一、单选题（本大题共8小题，共16.0分）1.电工师傅在修理电器时，急需一只阻值为8Ω的电阻，但手边只有阻值为2Ω、5Ω、10Ω和40Ω的电阻各一只，下列做法能帮助他解决这一问题的是（）。
A。
将2Ω的电阻和5Ω的电阻串联B。
将2Ω的电阻和10Ω的电阻并联C。
将10Ω的电阻和40Ω的电阻并联D。
将5Ω的电阻和40Ω的电阻并联2.阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）。
A。
2：1B。
1：2C。
2：9D。
9：23.有两个电阻阻值相同，串联后总电阻为8欧；那么这两个电阻并联后总电阻为（）。
A。
2欧B。
4欧C。
8欧D。
16欧4.由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两个滑动变阻器阻值最大，滑片P1、P2的位置应同时满足（）。
A。
P1在最右端，P2在最左端B。
P1在最左端，P2在最右端C。
P1在最左端，P2在最左端D。
P1在最右端，P2在最右端5.如图所示，电源电压保持不变，为使电流表的示数略有增加，则应给R（）。
A。
串联一个比R小得多的电阻B。
串联一个比R大得多的电阻C。
并联一个比R小得多的电阻D。
并联一个比R大得多的电阻6.通过定值电阻甲、乙的电流与其两端电压关系图象如图所示。
现将甲和乙并联后接在电压为3V的电源两端。
下列分析正确的是（）。
A。
R甲：R乙=2：1B。
U甲：U乙=2：1C。
I：I=2：1D。
I乙：I甲=2：17.如图所示，关于电路工作情况，下列说法中正确的是（）。
A。
只闭合S1时，两只灯泡是串联的B。
闭合S1、S2，灯泡L1被短路C。
若先闭合S1，再闭合S2，电流表的读数变大D。
若先闭合S1，再闭合S2，电流表读数不变8.把标有“6V6W”的L1和标有“6V3W”的L2两灯串联接在6V的电源上，则（）。
欧姆定律在串并联电路中的应用练习题(含答案)
欧姆定律在串并联电路中的应用练习题（含答案）一、串联电路1、如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R1两端的电压；（2）R2的阻值2、如图所示，电源电压恒为12V，电阻R2为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R2两端的电压；（2）R1的阻值3、如图所示，电源电压恒为12V，电阻R1为10Ω，电阻R2为20Ω，当开关S 闭合后，求：（1）电路中的电流；（2）电压表的示数二、并联电路1、如图所示，电源电压为6V，定值电阻R1＝20Ω，定值电阻R2＝1OΩ，闭合开关S，求电流表A1的示数；电流表A2的示数2、如图所示，定值电阻R1＝20Ω。
闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为0.3A，求定值电阻R2的阻值。
3、如图所示，定值电阻R2＝10Ω。
闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为0.3A，求定值电阻R1的阻值。
4、如图所示，电源电压恒定，R1＝20Ω，闭合开关S，断开开关S1，电流表示数是0.3A．当闭合S、S1时，发现电流表示数变化了0.6A，求：（1）电源电压；（2）R2的阻值是多少？三、动态电路计算问题(开关通断引起的动态电路)1、如图所示的电路，电源电压保持不变，闭合开关S1、S2，电压表示数为3V，电流表示数为0.3A，断开S2后，电压表示数为2V。
求：(1)R1阻值 (2)R2阻值(3)电源电压2、如图所示，电源电压恒定，R1＝30Ω，R2＝60Ω．当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A．则电源电压等于V；当开关S1、S2都闭合时，S3断开，电流表的示数A。
3、如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开，S2闭合，电流表示数为0.3A，求：(1)R1阻值(2)R2阻值(3)电源电压4、如图所示电路中，电阻R1的阻值为4Ω，当开关S1和S2都闭合时，电流表示数为3A；当只闭合S2时，电流表示数为2A。

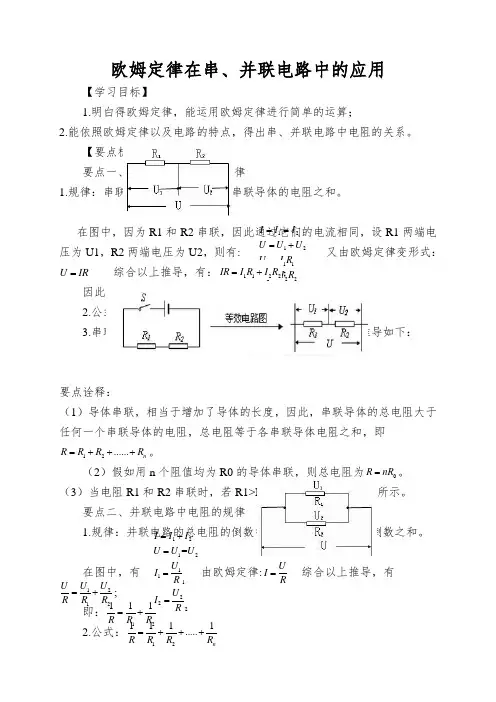

欧姆定律在串、并联电路中的应用
欧姆定律在串、并联电路中的应用【学习目标】1.明白得欧姆定律，能运用欧姆定律进行简单的运算；2.能依照欧姆定律以及电路的特点，得出串、并联电路中电阻的关系。
【要点梳理】要点一、串联电路中电阻的规律1.规律：串联电路中总电阻等于各串联导体的电阻之和。
在图中，因为R1和R2串联，因此通过它们的电流相同，设R1两端电压为U1，R2两端电压为U2，则有:1212111222I I I U U U U I R U I R ===+== 又由欧姆定律变形式：U IR = 综合以上推导，有：1122IR I R I R =+；因此能够得到有串联电路总电阻和分电阻的关系： 2.公式：12......n R R R R =+++3.串联电路中，电阻阻值之比等于电阻两端电压之比。
推导如下：要点诠释：（1）导体串联，相当于增加了导体的长度，因此，串联导体的总电阻大于任何一个串联导体的电阻，总电阻等于各串联导体电阻之和，即12......n R R R R =+++。
（2）假如用n 个阻值均为R0的导体串联，则总电阻为0R nR =。
（3）当电阻R1和R2串联时，若R1>R2，则U1>U2，如下图所示。
要点二、并联电路中电阻的规律1.规律：并联电路的总电阻的倒数等于各并联导体电阻的倒数之和。
在图中，有 1212111222=I I I U U UU I R UI R =+===由欧姆定律:UI R= 综合以上推导，有1212U U U R R R =+; 即：12111R R R =+ 2.公式：121111.....nR R R R =+++3.并联电路中，各支路电阻阻值之比等于通过各支路电流的反比。
推导如下：要点诠释：（1）导体并联，相当于增大了导体的横截面积，因此，并联导体的总电阻小于任何一个并联导体的电阻，总电阻的倒数等于各并联导体电阻的倒数之和，即121111.....nR R R R =+++。
2022-2023学年九年级物理：欧姆定律在串并联电路中的应用(附答案解析)
2022-2023学年九年级物理：欧姆定律在串、并联电路中的应用一．选择题（共7小题）1．两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于（）A．减小了导体长度B．减小了导体横截面积C．增大了导体横截面积D．增大了导体长度2．一滑动变阻器标有“50Ω 1A”字样，把它和10Ω的定值电阻串联起来接入电路，则电路的总电阻变化范围是（）A．0～10ΩB．0～50ΩC．0﹣60ΩD．10Ω～60Ω3．在教室中，已经有5盏灯发光，若熄灭其中一盏灯，则电路的（）A．总电阻减小B．总电流减小C．其余4盏灯变亮D．总电压增大4．阻值分别为R1和R2的两只电阻并联在电路中，已知R1＞R2，其总电阻阻值为R，则下列关系中正确的是（）A．R＞R1B．R＞R2C．R1＞R＞R2D．R＜R25．电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是（）A．增大电路两端的电压B．减小通过电路中的电流C．串联一根相同的电阻丝D．并联一根相同的电阻丝6．如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（）A．L1断路B．L2断路C．L1短路D．L2短路7．如图所示电路，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A．L1断路B．L1短路C．L2断路D．L2短路二．填空题（共5小题）8．我国家庭照明电路电压为伏，教室中照明灯与控制它的开关是连接的（选填“串联”或“并联”），照明灯开的越多，电路中的总电阻越。
9．将R1＝10Ω，R2＝40Ω的两个定值电阻并联使用，其等效电阻为Ω。
将电阻并联使用，其实质是改变了导体的（选填“温度”“长度”或“横截面积”）。
10．如图中电源电压3V恒定不变，电阻R1＝10Ω，R2＝5Ω，总电阻为Ω，则闭合开关S后，电压表示数为V。
11．有两个电阻R1＝30Ω，R2＝50Ω，若把它们串联在电路中，总电阻是，R1和R2两端的电压之比U1：U2＝。
欧姆定律的应用--精练题(含答案与解析)
欧姆定律的应用串、并联电路等效电阻计算 （1）串联电路：①总电阻等于各个电阻之和，即R =R +R ++R n 总···12； ②总电阻大于任意一个电阻，且越串越大； ③n 个阻值为R 的电阻串联，总电阻为nR 。
（2）并联电路：①总电阻的倒数等于各个电阻倒数之和，即R R R R =+++n总 (1111)12； ②总电阻小于任意一个电阻，且越并越小； ③n 个阻值为R 的电阻并联，总电阻为nR ； ④若只有两个电阻并联，则总电阻R +R R =R R 并1212（积在和上飞）。
串、并联电路分压、分流规律（1）串联分压，分压与电阻成正比。
即U :U =R :R 1212；（2）并联分流，分流与电阻成反比。
即I :I =R :R 1221。
1．把一根电阻为Ω16的粗细均匀的电阻丝围成一个正方形，并以如图所示的方式接入电路，则该正方形接入电路的阻值为（ ）A. Ω3B. Ω20C. Ω8D. Ω42．几个导体串联起来，相当于增加了导体的________，串联后的总电阻比任何一个导体的电阻都要______（填“大”或“小”）；把导体并联起来，相当于增加了导体的 ，并联后的总电阻比任何一个支路上导体的电阻都要 （填“大”或“小”）。
3．如图所示电路，电源电压不变，R 1＝5Ω，R 2＝15Ω，闭合开关S 后，两电压表都有示数，则电压表V l 、V 2的示数之比是（ ）A ．1：2B ．3：1C ．4：1D ．1：44．如图所示的电路中，电源电压U 保持不变，电流表A 1示数与电流表A 2示数之比为 5：3，若R l ＝9Ω，则R 2应为 Ω。
5．在图所示的电路中，电源电压保持不变。
若电键S 从断开到闭合，电压表V 两次示数之比为3:5，则电键断开时R 1、R 2两端的电压之比为( )A ．2:3B ．3:2C ．3:5D ．5:36．如图所示，灯泡L 1、L 2的电阻分别为Ω10、Ω20。

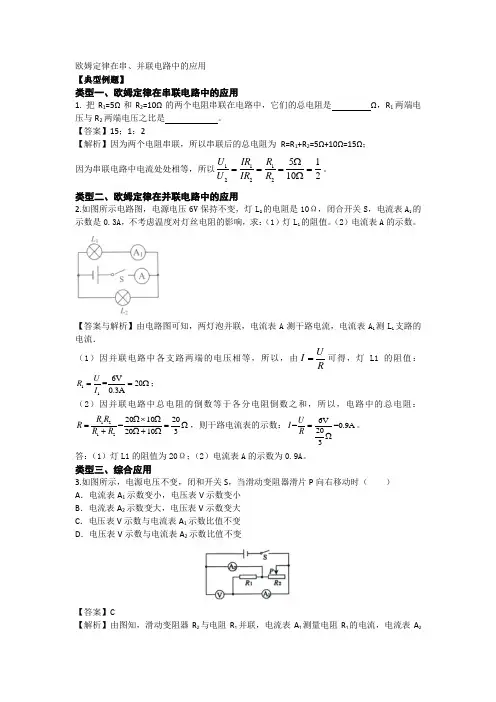

九年级物理——欧姆定律在串并联电路中的应用总结归纳练习(含答案)
欧姆定律在串、并联电路中的应用【典型例题】类型一、欧姆定律在串联电路中的应用2.如图所示电路图，电源电压6V 保持不变，灯L 2的电阻是10Ω，闭合开关S ，电流表A 1的示数是0.3A ，不考虑温度对灯丝电阻的影响，求：（1）灯L 1的阻值。
（2）电流表A 的示数。
【答案与解析】由电路图可知，两灯泡并联，电流表A 测干路电流，电流表A 1测L 1支路的电流．（1）因并联电路中各支路两端的电压相等，所以，由=U I R 可得，灯L1的阻值：116V =200.3A==ΩU R I ； （2）因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻：1212201020=20103Ω⨯Ω==Ω+Ω+ΩR R R R R ，则干路电流表的示数：6V ==0.9A 203=ΩU I R 。
答：（1）灯L1的阻值为20Ω；（2）电流表A 的示数为0.9A 。
类型三、综合应用3.如图所示，电源电压不变，闭和开关S ，当滑动变阻器滑片P 向右移动时（ ）A ．电流表A 1示数变小，电压表V 示数变小B ．电流表A 2示数变大，电压表V 示数变大C ．电压表V 示数与电流表A 1示数比值不变D ．电压表V 示数与电流表A 2示数比值不变【答案】C【解析】由图知，滑动变阻器R 2与电阻R 1并联，电流表A 1测量电阻R 1的电流，电流表A 2测量电路总电流，电压表测电源的电压；A、并联电路各支路两端的电压等于电源电压，当滑动变阻器滑片P向右移动时，其电阻变大，但电压表的示数不变；由于定值电阻的阻值和两端电压不变，所以A1的示数不变，A错误；B、滑片向右滑动，变阻器的阻值变大，这条支路的电流变小，通过定值电阻的电流不变，则通过干路中的电流变小，B错误；C、电压表与电流表A1的比值是定值电阻的阻值，其阻值不变，所以电压表与A1的示数比值不变，C 正确；D、电压表的示数不变，由B分析知，A2的示数变小，所以电压表与A2的比值变大，D错误。
欧姆定律在串、并联电路中的应用练习6(含答案)
人教版九年级物理第十七章第4节欧姆定律在串、并联电路中的应用同步练习一、选择题1．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值答案：C知识点：电阻的串联；串联电路的电压特点解析：解答：用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．分析：研究串联和并联电路的电压和电流时为了实验结论具有普遍性，采用相同灯泡和不同灯泡进行多次实验2．如图所示的控制电路中，要使AB之间的总电阻R AB=（3个阻值的阻值相等都为R），应将（）A．S1、S2闭合，S3、S4断开B．S1、S3闭合，S2、S4断开C．S1、S4闭合，S2、S3断开D．S2、S3闭合，S1、S4断开答案：D知识点：电阻的串联；电阻的并联解析：解答：由题知3个阻值的阻值相等都为R，要使AB之间的总电阻R AB=，所以需要三个电阻并联．A、S1、S2闭合，S3、S4断开时，三个电阻都被短路，故A选项不合题意；B、S1、S3闭合，S2、S4断开时，S1、S3闭合，R1、R2短路，只有R3连入电路，故B选项不合题意；C、S1、S4闭合，S2、S3断开时，S1闭合R1短路、S4闭合R3短路，只有R2连入电路，故C选项不合题意；D、S2、S3闭合，S1、S4断开时，电流从A点分成两支，一支通过R1，一支通过开关S2后再分成两支，一支通过R3，一支通过R2与R1电流汇合，再与R3的电流汇合，所以三个电阻并联，故D选项符合题意．故选D．分析：每个电阻的阻值都为R，AB间总电阻为R/3，根据并联电路的电阻特点，R1、R2、R3三个电阻需并联．根据每个选项中开关状态分析解答即可．3．两电阻并联后总电阻小于其中任意一个电阻，是因为并联的结果相当于使导体（）A．横截面积减小B．横截面积增大C．长度减小D．长度增大答案：D知识点：电阻的并联解析：解答：导体的电阻取决于导体的长度、材料和横截面积，同种材料的导体越长、横截面积越小，导体的电阻越大．而两个电阻并联，相当于增加了导体的横截面积，总电阻要变小，并且比任何一个电阻都小．故选B．分析：利用决定导体大小的因素（长度、横截面积和材料）分析并理解电阻越并越小．4．定值电阻R1=30欧，与另一个定值电阻并联后，要使电路的总电阻小于10欧，现在可供选择的定值电阻有①40欧、②30欧、③10欧、④5欧各一个，那么所选的另一个电阻的阻值大小可以是（）A．①或④B．②或④C．③或④D．②或③答案：C知识点：电阻的并联解析：解答：由于并联后的总电阻小于其中最小的一个，故30欧的电阻，与另一个定值电阻并联后，要使电路的总电阻小于10欧，则另一只电阻应小于或等于10欧，则所选的另一个电阻的阻值大小可以是③10欧或④5欧．故选C分析：电阻并联时相当于增大了横截面积，故越并越小，并联后的总电阻小于其中最小的一个．5．电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是（）A．减小电路两端的电压B．增大通过电路的电流C．并联一根相同电阻丝D．串联一根相同电阻丝答案：D知识点：电阻的串联；影响电阻大小的因素解析：解答：A、导体电阻的大小与其两端的电压的大小无关，故减小电路两端的电压不会影响电阻的大小，故A 错误；B、导体电阻的大小与通过的电流的大小无关，故增大通过电路的电流不影响电阻的大小，故B错误；C、并联一根相同电阻丝，横截面积增大，则电路中的电阻减小，故C错误；D、串联一根相同电阻丝，导体的长度增大，电路中的电阻增大；故D正确．故选D．分析：电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系，与导体两端的电压及通过导体的电流无关．6．如图所示的电路中，电源电压恒定不变，当开关S闭合后，滑动变阻器的滑片向右滑动时（）A．A1示数变小，A2示数变小，V示数变小B．A1示数变小，A2示数变小，V示数变大C．A1示数变小，A2示数不变，V示数不变D．A1示数变大，A2示数变大，V示数不变答案：C知识点：电阻的并联解析：解答：由电路图可知，灯泡L与滑动变阻器并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测L支路的电流．因为电源电压恒定不变，所以滑片移动时，电压表的示数不变，所以AB都错；因并联电路中各支路独立工作、互不影响，所以，滑片向右滑动时，通过灯泡的电流不变，即电流表A2的示数不变；滑动变阻器R连入阻值增大，由I=UR，可知R的电流变小．根据并联电路的电流特点I=I1+I2，可知干路电流变小，即A1示数变小．所以C正确，D错误．分析：由电路图可知，灯泡L与滑动变阻器并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测L支路的电流．根据电源电压不变可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过灯泡电流的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，利用并联电路的电流特点可知干路电流的变化．7．电阻R1=5Ω，R2=100Ω，把它们并联后的等效电阻（）A．一定大于100ΩB．大于5Ω，小于100ΩC．一定小于5ΩD可能等于5Ω．答案：C知识点：电阻的并联解析：解答：电阻并联，相当于增大了横截面积，电阻越并越小，小于任一个电阻，故并联电阻既小于R1又小于R2．分析：并联电阻的倒数等于各并联电阻倒数之和，电阻越并越小，小于其中任一个电阻，据此分析答题. 8．在探究电路的电压规律的实验时用了图中的某个电路，已知R1＞R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是（）A．B．C．D．答案：D知识点：并联电路中的电压特点；电阻的并联解析：解答：A、由图知，R1和R2组成并联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2并联的总电压，并联各支路两端的电压相等，所以三个电压表的示数相等，故A错；B、由图知，R1和R2组成串联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2串联的总电压，因为R1＞R2，所以V2的示数应大于V1的示数，故B错；C、由图知，R1和R2组成并联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2并联的总电压，并联各支路两端的电压相等，三个电压表的示数相等，故C错；D、由图知，R1和R2组成串联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2串联的总电压，因为R1＞R2，所以V1的示数应大于V2的示数，并且V3的示数等于V1和V2示数的和，故D 正确．分析：（1）串联电路中，总电压等于用电器两端的电压的和，并联电路中，各支路两端电压相等．（2）串联电路中，电流处处相等，根据U=IR，阻值大的电阻两端的电压大．9．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）A. 2:1 B.1:2. C. 2:9 D.9:2答案：D知识点：电阻的并联；电阻的串联解析：解答：两电阻串联后的总电阻：R1=3Ω+6Ω=9Ω，两电阻并联后的总电阻：2362 36R ΩΩΩΩΩ∴R1：R2=9Ω：2Ω=9：2．故选D．分析：并联电路的总电阻的倒数等于各支路电阻倒数之和，串联电路总电阻等于各串联电阻之和．求出串联电阻和并联电阻后再求比值.10．如下图有四组不同的电阻，已知R1＜R2，那么电阻最小的是（）A．B．C．D．答案：A知识点：电阻的并联；电阻的串联解析：解答：A、两个电阻并联，根据并联电路电阻特点，总电阻最小，A符合题意；B、两个电阻串联，根据串联电路电阻特点，总电阻最大，B不符合题意；C、是单独的一个电阻接入电路，不是最小值，C不符合题意；D、是单独一个电阻接入电路，不是最小值，D不符合题意；故选A．分析：根据已知条件和串联电阻的总电阻的阻值比任何一个分电阻的阻值都大，并联电阻的总电阻的阻值比任何一个分电阻的阻值都小，通过比较即可作出判断.11．如图1所示电路中，闭合开关S后，两个电压表指针的偏转情况均为图2所示，则电阻R1和R2两端的电压分别是（）A．12.5V，2.5V B．2.5V，12.5VC．10V，2.5V D．2.5V，10V答案：C知识点：电阻的串联解析：解答：（1）因为电阻R1和R2串联，与电源并联的电压表V1测量的是电源电压，上面的电压表V2测量的是R2两端的电压，所以和电源并联的电压表的示数比上面的电压表的示数大；故V1选的是0-15V的量程，分度值为0.5V，根据指针位置，电压表读数为U=12.5V；上面的电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为U2=2.5V；（2）根据串联电路的电压关系可以得到R1两端的电压U1=U-U2=12.5V-2.5V=10V．分析：首先根据串联电路的电压特点（U=U1+U2）确定两个电压表表示数的大小，然后根据电压表的读数方法读出示数．12．有三个电阻，电阻值分别是a欧、b欧、c欧，其中a＞b＞c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的（）A．c＜R＜b B．b＜R＜a C．R可能等于b D．R＜c答案：D知识点：电阻的并联解析：解答：∵三个电阻并联， ∴1231111RR R R ∴并联电路的总电阻小于任一支路电阻，故总电阻R ＜c ＜b ＜a ．分析：并联电路总电阻的倒数等于各支路电阻倒数之和，电阻越并越小，小于其中任一个．据此分析判断． 13．如图电路中，将滑动变阻器R 2的滑片P 向右滑动时，电流表和电压表的示数变化说法中正确的是（ ）A ．电流表和电压表示数都减小B ．电流表和电压表示数均增大C ．电流表示数增大，电压表示数减小D ．电流表示数减小，电压表示数增大 答案：A知识点：电阻的串联；欧姆定律的应用 解析：解答：由电路图可知，R 1与R 2串联，电压表测R 1两端的电压，电流表测电路中的电流， 将滑动变阻器R 2的滑片P 向右滑动时，接入电路中的电阻增大，电路中的总电阻增大， 由I=UR 可知，电路中的电流减小，即电流表的示数减小，故BC 错误； 由U=IR 可知，R 1两端的电压减小，即电压表的示数减小，故A 正确，D 错误．分析：由电路图可知，R 1与R 2串联，电压表测R 1两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R 1两端的电压变化．．14．将电阻R 1=3Ω的导体与电阻为R 2的导体串联后总电阻为9Ω，则R 1与R 2并联后总电阻是（ ） A ．6Ω B ．4Ω C ．2Ω D ．1Ω 答案：C知识点：电阻的串联；电阻的并联 解析：解答：因为电阻R 1=3Ω的导体与电阻为R 2的导体串联后总电阻为9Ω，所以R 2=6Ω， 所以R 1与R 2并联后总电阻12111RR R ，即求出R=2Ω 分析：两个电阻串联之后的总阻值等于两个电阻值之和，并联电路中总电阻的倒数等于各电阻倒数之和．15．两个电阻并联起来相当于（）A．增大了电阻的横截面积B．减小了电阻的横截面积C．增大了电阻的长度D．减小了电阻的长度答案：A知识点：电阻的并联；影响电阻大小的因素解析：解答：导体材料和长度不变时，横截面积越大，其电阻值会越小；两个电阻并联起来，总电阻则会减小，相当于其材料和长度不变，横截面积增大.分析：影响电阻大小的因素有：导体的长度、横截面积以及材料；导体的材料一定时，导体的长度越长，横截面积越小，导体的电阻越大．两个电阻并联后总电阻减小．二、填空题（共5小题）16．铭牌上标有“6V 10Ω”的电铃，要串联一个欧姆的电阻，才能使它在9伏特的电压下正常工作．答案：5知识点：电阻的串联解析：解答：电铃正常工作电流：60610.U VI ARΩ总电阻：91506.U VRI AΩ总总串联的电．阻：R′=R总﹣R=15Ω﹣10Ω=5Ω．分析：（1）因电源电压大于电铃的额定电压，所以电铃要与电阻串联，电铃正确工作；（2）由“6V 10Ω”根据UIR可求出电路中的电流．再由电源电压和电流，根据URI总总求出总电阻，减去电铃电阻就是串联的电阻值.17．家庭电路中并联的用电器越多，电路的总电阻，干路的电流．答案：越小；越大.知识点：电阻的并联；欧姆定律的变形公式解析：解答：家庭电路中，并联的用电器越多，电路的总电阻越小，电源电压不变，由UIR得，干路的电流越大．分析：要解决此题，需掌握并联电路总电阻与并联电阻的关系，知道并联的支路越多，电路中的总电阻越小；再根据欧姆定律UIR判断干路电流的大小．. 18．李明修理电子设备时，需要一个10Ω电阻，但他手边只有20Ω、20Ω、6Ω、8Ω、4Ω、2Ω的电阻一个，他可以选择其中 和 的两个电阻 联． 答案：4Ω；6Ω；串.知识点：电阻的串联；电阻的并联. 解析：解答：因串联电阻的总阻值等于各分电阻阻值之和、并联电阻的总阻值的倒数等于各分电阻的倒数之和， 所以，可得出10Ω电阻的方法有： ①4Ω和6Ω的电阻串联； ②8Ω和2Ω的电阻串联； ③20Ω和20Ω的电阻并联．分析：串联电阻的总阻值等于各分电阻阻值之和，并联电阻的总阻值的倒数等于各分电阻的倒数之和，根据这一规律可结合要求做出选择．19．两电阻的阻值分别为30Ω和90Ω，将它们串联后，其总电阻为 ；将它们并联后，其总电阻为 ． 答案：120Ω；22.5Ω.知识点：电阻的串联；电阻的并联. 解析：解答：（1）串联总电阻等于各电阻之和，因此两电阻串联时，总电阻R 串=R 1+R 2=30Ω+90Ω=120Ω； （2）并联电路总电阻的倒数等于各电阻的倒数之和，两电阻并联时，12111R R R 并 121230902253090.R R R R R ΩΩΩΩΩ并分析：根据串并联电路的电阻规律分析答题：串联电路的总电阻等于各电阻之和，并联电路总电阻的倒数等于各电阻的倒数之和．20．若需要一个12Ω的定值电阻，现在只有5Ω，10Ω，20Ω，30Ω的定值电阻各一个，则可以把一个20Ω和一个 Ω的定值电阻 联起来当作12Ω的定值电阻使用． 答案：30Ω；并.知识点：电阻的串联；电阻的并联. 解析：解答：因并联电路中电阻越并越小、小于任何一个分电阻，所以分电阻20Ω大于总电阻12Ω时，应采用并联一个电阻的方式；因并联电路中总电阻的倒数等于各分电阻倒数之和，故12111RR R ，即21111220R ΩΩ解得：R 2=30Ω．分析：并联电路中电阻越并越小、小于任何一个分电阻，分电阻20Ω大于总电阻12Ω，故应采用并联电阻的方式，根据电阻的并联求出并联电阻的大小． 三、解答题（共5小题）21．实验桌上提供了下列符合要求的实验器材：电源一个（电源两端电压不变）、电阻两只R 1和R 2、电压表三个、滑动变阻器一个、开关一个、导线若干．在电阻R 1和R 2串联的这段电路中，R 1两端的电压为U 1，R 2两端的电压为U 2，R 1和R 2串联的这段电路两端的总电压为U ．小英利用提供的实验器材设计了证明U=U 1+U 2的实验． 请你完成下列题： （1）画出实验电路图．（2）在这个探究实验中，自变量是 ，因变量是 ． （3）通过改变 实现自变量的改变． （4）画出实验记录表． 答案：（1）如图所示； （2）U 1+U 2；U ；（3）滑动变阻器滑片的位置改变接入电路中的电阻； （4）见下表：实验次数 1 2 3 U 1/V U 2/V U/V知识点：探究串、并联电路中的电压规律实验.解析：解答：（1）根据实验可知需要测量的是电阻两端的电压和电路两端的总电压，实验电路图如图所示：（2）在这个探究实验中，自变量是U1+U2，因变量是U．（3）改变自变量的方法是：调节滑动变阻器滑片的位置改变接入电路中的电阻，进而改变；（4）实验数据记录表格如下：实验次数 1 2 3U1/VU2/VU/V分析：（1）自变量是最初变动的量，因变量是由于自变量的变动而引起变动的量；（2）实验证明U=U1+U2．则自变量为U=U1+U2．根需要测量的是电阻两端的电压，所以据此设计电路图，即把滑动变阻器与定值电阻串联，电压表与滑动变阻器并联，测滑动变阻器电压，然后分析实验数据，得出实验结论．22．以下是明明同学对串联电路电压规律进行的探究实验．猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按图所示的电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时，明明同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．【交流与评估】U AB/V U BC/V U AC/V2.4 1.43.75（1）在拆接电路时，开关必须．（2）明明同学用上面的方法能否测出L2两端的电压？为什么？．（3）方法改进后，测出AB、BC、AC间的电压记录在下面表格中．分析明明同学的实验数据可以得出的结论是：串联电路总电压各用电器两端的电压之和（填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是：．答案：（1）断开；（2）不能，电压表正负接线柱接反了；（3）等于；（4）只进行一次实验就得出结论，结论不具有普遍性．知识点：探究串、并联电路中的电压规律实验.解析：解答：（1）在拆接电路时，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）由表中实验数据可知，在实验误差允许范围内，U AC=U AB+U BC，串联电路总电压等于各用电器两端的电压之和．（4）不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．为了得出普遍结论，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后得出结论．分析：（1）连接电路时，开关必须要断开，断开的目的是为了保护电路，以防止由于接错出现短路烧坏电源；（2）电压表要准确的测量用电器两端的电压，必须严格按照电压表的使用规则进行操作，所以判断李瑞同学能不能用此方法测出L2两端的电压，就看电压表此时是否与L2并联，正负接线柱的接法是否正确；（3）分析表中实验数据，根据实验数据得出结论．（4）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论．23．“混联电路”是有串联电路和并联电路组合而成，如图所示的电路图甲就是一个“混联电路”，它可以等效为R 1与R 2先并联（如图乙，并联的总电阻R ）再与R 3串联．已知图甲中电源电压为3V ，R 1=2Ω，R 2=3Ω，R 3=0.8Ω．请根据这个思路，完成如下计算：（1）R 1与R 2并联的总电阻． （2）开关闭合后电流表的示数．答案：（1）R 1与R 2并联的总电阻为1.2Ω． （2）开关闭合后电流表的示数为1.5A ； （3）整个电路消耗的总电功率为4.5W ． 知识点：电阻的并联；欧姆定律的变形公式． 解析： 解答：（1）由，12111RR R R 1与R 2并联后总电阻：1212231223.R R RR R ΩΩΩΩΩ（2）由题电路中R 1与R 2并联后再与R 3串联， 所以电流的总电阻R 总=R+R 3=1.2Ω+0.8Ω=2Ω， 由欧姆定律，电流表示数3152.U V IA R Ω总分析：（1）先计算出R 1与R 2并联后总电阻，再计算与R 3串联的总电阻； （2）由UIR计算干路中电流. 24．“探究串联电路的电压关系”的实验电路如图甲所示．（1）实验时，L 1、L 2宜选择 （选填“相同”或“不同”）的小灯泡． （2）再拆接电路时开关必须 ．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．测出L2两端的电压．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？请说明理由．实验小组L1两端电压/V L2两端电压/V 串联总电压/V1 1.4 3.1 4.52 3.0 1.3 4.43 1.1 1.7 2.94 1.8 1.2 3.0答案：（1）不同；（2）断开；（3）不正确；电压表的正负接线柱接反了；（4）合理；实验时有误差．知识点：探究串、并联电路中的电压规律实验．解析：解答：（1）为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）为防止发生短路，拆接电路时开关必须断开；（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．这样做是不可以的，因为根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反了；（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，这些数据是合理的；因为虽然实验数据存在差异，在每一组的电源是不同的情况下，依照每一组的测量数据之间仍然可以得出串联电路两端的电压等于各部分电压之和规律．分析：（1）为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）拆接电路过程中，开关必须断开；（3）根据电路图分析可以看出，直接改接一端连线，会造成电压表正负接线柱接反了；（4）串联电路两端的电压等于各部分电压之和．25．小明同学对串联电路电压规律进行了探究【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按图所示的电路图连接电路．（2）闭合开关，用电压表测出L1两端的电压，并将数据记录表（3）仿照（2）分别测出BC和AC两端的电压，并将数据记录表U AB/V U BC/V U AC/V2.4 1.43.8过分析表实验数据，小明得出结论：串联电路的总电压等于各用电器两端电压之和．小明的实验存在着一些错误，请你根据小明整个实验过程，指出小明实验中的错误是：（1）（2）．答案：（1）表格中缺少自变量U AB+U BC这一栏目；（2）实验的次数少于3次．知识点：探究串、并联电路中的电压规律实验．解析：解答：（1）表格中存在的不足：表格中缺少自变量U AB+U BC这一栏目；（2）此实验在设计方案上存在的不足之处：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．分析：（1）表格中缺少自变量U AB+U BC，或者说没有改变自变量．；（2）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论．。
欧姆定律在串、并联电路中的应用知识点的例题及其解析
欧姆定律在串、并联电路中的应用知识点的例题及其解析【例题1】如图所示，电源电压恒定，R 1的阻值为20Ω，R 2的阻值为10Ω．当S 闭合，S 1、S 2断开时，电流表的示数为0.5A ．求（1）电源电压；（2）当S 、S 1、S 2都闭合时，电流表的示数变化了0.4A ．则R 3的阻值是多大？答案：（1）电源电压为15V 。
（2）R 3的阻值为100Ω。
解析：本题考查了电阻的串联和并联电路的特点及欧姆定律的应用；能根据电阻特点判定干路电流的大小是解题的关键。
（1）当S 闭合，S 1、S 2断开时，R 1和R 2串联接入电路中；根据电阻的串联和I=可知，电源电压为：U=I （R 1+R 2）=0.5A ×（20Ω+10Ω）=15V ；（2）当S 、S 1、S 2都闭合时，R 2被短路，此时R 1和R 3并联接入电路中，电流表测干路中的电流，此时的总电阻要小于R 1，当S 闭合，S 1、S 2断开时，R 1和R 2串联接入电路中，此时的总电阻要大于R 1， 所以，R 1和R 3并联的总电阻小于 R 1和R 2串联的总电阻，由欧姆定律可知，当S 、S 1、S 2都闭合时，干路中的电流变大，故并联后干路中的电流为：I'=0.4A+0.5A=0.9A ；通过R 1的电流为：I 1===0.75A ；由并联电路的电流特点可得，通过R 3的电流为：I 3=I ′﹣I 1=0.9A ﹣0.75A=0.15A ； 则R 3的阻值为：R 3===100Ω。
【例题2】在如图甲所示的电路中，电源电压为18V 保持不变，电阻R 1的阻值为10Ω。
闭合开关S 后，电流表A 的示数如图乙（a ）所示。
（1）求电阻R 1两端的电压U 1。
（2）求此时滑动变阻器R 2连入电路的阻值。
（3）现有标有“20Ω 2A ”、“50Ω 1A ”字样的滑动变阻器可供选择，有一个表盘如图乙（b ）所示的电压表可接入电路。
（a ） （b ）图甲 图乙R，并把电压表接入＿＿＿两点间时（选填“AB”、“CD”、当选用标有＿＿＿字样的变阻器替换2“AB或CD”），在移动变阻器滑片P的过程中电压表示数的变化量ΔU最大。
