GM8037 高分辨率光纤光栅传感器解调仪
光纤光栅传感器技术指标
光纤光栅传感器技术指标光纤光栅传感器是一种基于光纤光栅原理的传感器，通过测量光纤光栅的光谱特性变化来实现对环境参数的监测和测量。
光纤光栅传感器具有高灵敏度、高分辨率、抗电磁干扰等优点，在工业、航空航天、能源等领域有着广泛的应用。
1. 分辨率光纤光栅传感器的分辨率是指传感器能够分辨出的最小参数变化。
通常用波长分辨率来表示，单位为纳米。
分辨率越高，传感器能够检测到更小的参数变化，具有更高的精度。
2. 灵敏度光纤光栅传感器的灵敏度是指传感器输出信号对参数变化的响应程度。
灵敏度越高，传感器能够对参数变化产生更大的信号响应，具有更好的测量能力。
3. 动态范围光纤光栅传感器的动态范围是指传感器能够测量的参数范围。
传感器的动态范围应该能够覆盖实际应用中可能出现的参数变化范围，以保证测量结果的准确性。
4. 响应时间光纤光栅传感器的响应时间是指传感器对参数变化的响应速度。
响应时间短的传感器能够及时捕捉到参数变化，并及时输出相应的信号。
5. 温度稳定性光纤光栅传感器的温度稳定性是指传感器在不同温度条件下测量结果的稳定性。
传感器的温度稳定性应该能够适应实际应用环境中的温度变化，以保证测量结果的准确性和可靠性。
6. 抗电磁干扰能力光纤光栅传感器应具备良好的抗电磁干扰能力，以保证传感器在电磁干扰环境下的正常工作。
传感器应能够有效屏蔽外界电磁干扰，并输出准确可靠的测量结果。
7. 可靠性光纤光栅传感器的可靠性是指传感器在长时间工作状态下的稳定性和可靠性。
传感器应具备良好的抗老化能力，能够长期稳定地工作，以保证测量结果的准确性和稳定性。
8. 环境适应性光纤光栅传感器应具备良好的环境适应性，能够适应不同环境条件下的工作要求。
传感器应具备良好的防水、防尘、耐腐蚀等性能，以保证传感器在恶劣环境中的正常工作。
9. 尺寸和重量光纤光栅传感器应具备小尺寸和轻量化的特点，以便于安装和集成到各种应用设备中。
10. 成本效益光纤光栅传感器的成本效益是指传感器在实际应用中所带来的经济效益和性价比。
光纤光栅解调仪设计方案报告
光纤光栅解调仪设计方案报告目录1概述 (3)2产品功能和用途 (4)3技术要求 (4)4技术方案 (5)4.1方案概述 (5)4.2产品组成和原理框图 (5)4.2.1产品组成 (5)4.2.2原理框图 (5)4.3硬件设计 (6)4.3.1可调谐窄带光源 (6)4.3.2波长校准 (13)4.3.3光电探测器模块 (16)4.3.4数据采集与控制模块 (18)4.3.5其它光学器件 (20)4.4新技术、新材料、新工艺采用情况 (23)5关键技术的解决途径 (23)5.1波形同步循环 (23)5.2信号处理 (24)5.3增加系统光功率 (26)6可行性分析 (26)1概述光纤光栅解调仪作为光纤光栅类传感器的通用解调设备，是与光纤光栅类传感器配套的不可或缺的设备。
光纤光栅解调仪是对光纤光栅中心反射波长的微小偏移进行精确测量，波长解调技术的优劣直接影响整个传感系统的检测精度，因此光纤光栅波长解调技术是实现光纤光栅传感的关键技术之一。
光纤光栅温度传感器光纤光栅振动传感器光纤光栅压力计图1光纤光栅解调仪在结构健康监测系统中的应用光纤光栅解调仪在结构健康监测有着非常重要的作用，它将光纤光栅传感器的波长信号解算出来，并传送给计算机，计算机里的上位机程序将各种波长信号转化为待测物理量的特征信号，即可对结构实行实时的监测。
在结构健康监测系统中，如图1所示，传感器为网络中树叶，解调仪为树根，树干为传输光纤。
解调仪的通道数量决定了树干光纤的芯数。
多个解调仪即构成的树状结构组成了森林，该森林中树的数量仅受到计算机局域网内的IP地址限制。
从一定程度上说，光纤光栅解调仪决定了一套结构健康监测系统的成本。
为了实现被测物理量的高精度测量，在过去的十多年里，相关科学家在光纤光栅传感器技术的研究和应用方面取得了突破性的进展，提粗了许多解调方法来检测光纤光栅中心波长的微小变化，比较典型的有：匹配滤波法、非平衡Mach-Zehnder（M-Z）干涉仪法，可调谐光纤光栅滤波器法、可调谐Fabry-Perot（F-P）滤波器法等，如表1所示。
光纤光栅解调仪工作原理

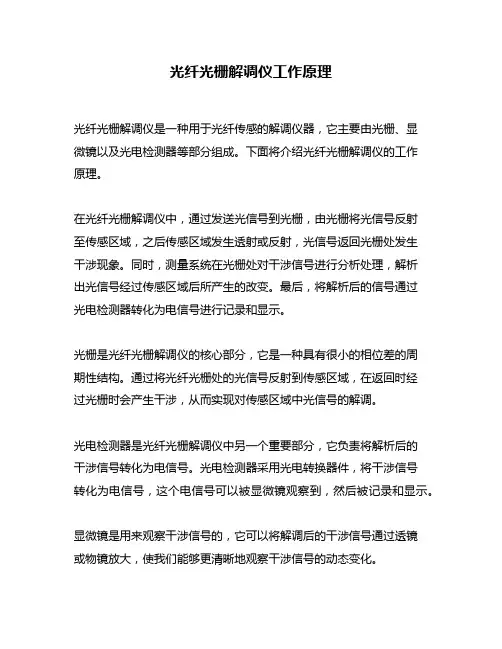

光纤光栅解调仪工作原理
光纤光栅解调仪是一种用于光纤传感的解调仪器，它主要由光栅、显
微镜以及光电检测器等部分组成。
下面将介绍光纤光栅解调仪的工作
原理。
在光纤光栅解调仪中，通过发送光信号到光栅，由光栅将光信号反射
至传感区域，之后传感区域发生透射或反射，光信号返回光栅处发生
干涉现象。
同时，测量系统在光栅处对干涉信号进行分析处理，解析
出光信号经过传感区域后所产生的改变。
最后，将解析后的信号通过
光电检测器转化为电信号进行记录和显示。
光栅是光纤光栅解调仪的核心部分，它是一种具有很小的相位差的周
期性结构。
通过将光纤光栅处的光信号反射到传感区域，在返回时经
过光栅时会产生干涉，从而实现对传感区域中光信号的解调。
光电检测器是光纤光栅解调仪中另一个重要部分，它负责将解析后的
干涉信号转化为电信号。
光电检测器采用光电转换器件，将干涉信号
转化为电信号，这个电信号可以被显微镜观察到，然后被记录和显示。
显微镜是用来观察干涉信号的，它可以将解调后的干涉信号通过透镜
或物镜放大，使我们能够更清晰地观察干涉信号的动态变化。
综上所述，光纤光栅解调仪通过干涉现象实现对光信号的解调，这使得它在光纤传感和光通信领域有着广泛的应用。
在实际应用中，需要根据不同的应用场景选择不同的解调仪器，以达到最佳的效果。
光纤光栅解调仪标准
光纤光栅解调仪标准光纤光栅解调仪是一种用于光纤通信系统中解调光信号的重要设备，其性能和标准对于整个通信系统的稳定运行和数据传输质量至关重要。
本文将围绕光纤光栅解调仪的标准进行详细介绍，以便为相关领域的研究人员和工程师提供参考。
1. 光纤光栅解调仪的基本原理。
光纤光栅解调仪是利用光栅原理对光信号进行解调的设备，其基本原理是通过光栅的光学效应对输入的光信号进行频谱分析和解调。
光栅的制备工艺和参数对解调仪的性能有着重要影响，因此需要制定相应的标准来规范光栅的制备和性能测试。
2. 光纤光栅解调仪的关键性能指标。
光纤光栅解调仪的关键性能指标包括分辨率、灵敏度、动态范围等。
这些指标直接影响解调仪在实际应用中的性能表现，因此需要制定相应的标准来规范这些性能指标的测试方法和要求。
3. 光纤光栅解调仪的标准制定。
针对光纤光栅解调仪的重要性能指标，国际上已经制定了一系列的标准来规范其制备和性能测试。
这些标准涵盖了光栅制备工艺、性能测试方法、性能要求等方面，为光纤光栅解调仪的生产和应用提供了重要的参考依据。
4. 光纤光栅解调仪标准的应用。
光纤光栅解调仪标准的制定不仅对于解调仪的生产和质量控制具有重要意义，同时也对于光纤通信系统的稳定运行和性能提升具有重要意义。
遵循标准制定的光纤光栅解调仪能够更好地适应各种复杂的光信号环境，提高通信系统的稳定性和可靠性。
5. 结语。
光纤光栅解调仪作为光纤通信系统中的重要设备，其标准制定对于整个通信领域具有重要意义。
希望本文介绍的光纤光栅解调仪标准能够为相关领域的研究和应用人员提供参考，推动光纤通信技术的发展和应用。
同时也希望在未来的研究中能够进一步完善光纤光栅解调仪标准，为通信领域的发展贡献力量。
通过以上对光纤光栅解调仪标准的详细介绍，相信读者对该领域的标准制定和应用有了更清晰的认识。
光纤光栅解调仪标准的制定是一个系统工程，需要各方共同努力，才能推动行业发展，促进通信技术的进步。
希望本文能够为相关领域的研究和实践工作提供一定的帮助，促进光纤通信技术的不断创新与发展。
光纤光栅解调仪设计方案报告
光纤光栅解调仪设计方案报告一、项目背景及目标我们需要明确项目的背景和目标。
光纤光栅作为一种重要的光电子元件，广泛应用于通信、传感、医疗等领域。
而光纤光栅解调仪，则是用于检测光纤光栅的中心波长，从而实现对光纤光栅参数的精确测量。
我们的目标，就是设计一款高性能、易操作的光纤光栅解调仪。
二、设计思路在设计过程中，我始终遵循一个原则：简单、实用、高效。
我们需要确定仪器的核心部件——解调模块。
考虑到仪器的便携性和稳定性，我选择了基于波长扫描的解调方式。
这种方式结构简单，易于实现，且具有较高的测量精度。
是信号处理部分。
为了提高解调速度和精度，我打算采用数字信号处理技术。
通过快速傅里叶变换（FFT）算法，将模拟信号转换为数字信号，再进行后续处理。
这样既提高了信号处理的实时性，也降低了噪声对测量结果的影响。
三、关键技术创新在方案中，我特别强调了关键技术的创新。
我们采用了独特的光学设计，使解调仪在保持较高测量精度的同时，具有更小的体积和重量。
通过优化算法，实现了对光纤光栅中心波长的快速、精确测量。
我们还研发了一套智能操作系统，使操作者能够轻松完成测量任务。
四、实施方案及步骤1.设计解调模块：根据项目需求，选择合适的波长扫描光源、光栅和探测器，搭建解调模块。
2.开发信号处理算法：编写数字信号处理程序，实现信号采集、转换、处理和分析等功能。
3.搭建测试平台：将解调模块、信号处理模块和操作系统集成在一起，搭建测试平台。
4.进行性能测试：在测试平台上进行性能测试，验证仪器的测量精度、速度和稳定性。
5.优化设计：根据测试结果，对设计方案进行优化，提高仪器的性能。
6.系统集成与调试：将优化后的设计方案集成到实际产品中，进行调试和测试。
7.完成样机：完成样机生产，进行性能测试和可靠性试验。
五、预期成果1.设计出一款高性能、易操作的光纤光栅解调仪。
2.掌握光纤光栅解调仪的核心技术，提升我国在该领域的竞争力。
3.为我国光纤通信、传感、医疗等领域的发展提供有力支持。
光纤光栅解调仪核心元器件
光纤光栅解调仪核心元器件光纤光栅解调仪，听起来就像是高大上的科技产物，对吧？咱们今天就聊聊它背后的那些核心元器件。
别担心，我会尽量让它通俗易懂，带点幽默感，咱们轻松聊聊。
咱们得说说光纤光栅，顾名思义，它就像一根小小的光纤，里面夹着许多神奇的东西。
它的工作原理嘛，就像一位优秀的歌手，在不同的音调下唱出不同的旋律。
当光纤里的光经过光栅的时候，会被调制，变得五光十色。
听起来是不是很酷？这可不是魔术，而是真实的物理现象。
那些光栅就像是乐谱，让光线在不同的频率上跳跃。
咱们聊聊解调仪。
解调仪就像是这场光之盛宴的指挥官，它的任务就是把那些跳跃的光线转换成我们能理解的信息。
这就像是一场精彩的演出，观众需要看到的不是杂乱无章的光影，而是一段优美的旋律。
解调仪就能把光信号的变化精确地解读出来，转化成数据，供咱们做进一步的分析。
说到这里，不得不提的就是光源。
光源就像是舞台上的灯光师，给整个演出提供照明。
它的选择至关重要，合适的光源可以让光纤光栅工作得如鱼得水。
现在市场上有很多种光源，有些是激光，有些是LED。
激光的光束强度高，传输距离远；而LED则比较经济，适合一些不需要太高精度的场合。
选光源的时候，就像选吃的，得根据自己的需求来。
然后，咱们再来说说探测器，探测器可是个聪明的家伙。
它负责捕捉经过解调后的信号，像一个细心的侦探，仔细记录每一个细节。
探测器的种类也不少，常见的有雪崩光电二极管和光电倍增管。
它们各有千秋，前者灵敏度高，后者则能在极微弱的光信号下工作。
选探测器就像找伴侣，合适的才是最好的。
别忘了还有信号处理单元，它就像是调酒师，把所有的原材料调配成一杯美味的鸡尾酒。
这个环节可不能马虎，信号处理得好，最终的结果才会美味可口。
信号处理单元负责将探测器捕捉到的数据进行滤波、放大、整形。
想想看，如果你喝的鸡尾酒里有点杂质，那绝对影响心情。
至于显示单元嘛，它就是把所有的成果呈现给观众的那位。
显示单元的设计不仅要美观，还得易于理解。
光纤光栅静态解调仪使用说明书
武汉中地恒达科技有限公司企业标准ZDHD-QS-JS039-1.0-2020光纤光栅静态解调仪使用说明书2020-6-1实施本说明书由武汉中地恒达科技有限公司编制1.硬件设备说明1.1产品简介FBG-2000是武汉中地恒达科技有限公司研发设计的一款专用监测仪器，配套光纤光栅传感器使用。
专用于桥梁、隧道、大坝、边坡等的工程结构在线监测。
具有多种多功能、操作简单、接口方便，同时适合于用户进行二次开发。
产品采用了先进的技术路线，采集出带宽范围内的海量光谱点，并根据运算规则计算出光谱中峰值的中心位置。
同时结合了工程应用的需要。
系统既提供高精度的波长分辨率，又满足工程环境长期稳定运行的要求。
FBG-2000主机采用优化的数字逻辑进行电路运算处理，可以快速找到中心波长的位置。
同时采用光学标准具进行校准，保证系统温度测量的准确性和稳定性。
其主机设计包括的基本配置：扫描光源,光探测器，电路、软件处理、光路、电源等部分组成，系统最大化地集成了各个模块，使得各模块独立工作，又互相联系，保证了系统的良好的一致性，也方便了用户的使用维修。
钢筋计适用于长期埋设在混凝土结构物内部，测量结构物内部的钢筋应力。
1.2装箱清单光纤光栅解调仪主机x1铝合金包装箱x1电源线x1检测报告x1合格证x1使用说明书x1 1.3产品规格指标1.4产品内部结构示意图外接传感器光学系统电路系统工控机（windows）外接键、鼠、显示器与通讯网络1.5对外接口光纤FC 接口用于连接传感器网口对外通讯AC220V 电源口USB主要用于接鼠标键盘、U 盘VGA 或HDMI 主要用于内置工控机时接显示器1.6相比于同类产品的优势【设备信噪比高】下图为本产品与同行产品的对比，在外接相同传感器、相同条件下运行，本产品的波长白噪声约为±1pm，同行的产品白噪声达到±15pm（对外宣称指标为1pm精度）。
本产品的信噪比符合宣称指标并明显优于市场同类产品。
光纤光栅解调仪的各项参数
光纤光栅解调仪的各项参数光纤光栅解调仪是一种重要的光纤传感器，用于测量和监测光纤中的应变、温度或其他物理量。
它具有许多参数，这些参数影响着解调仪的性能和应用范围。
本文将逐个介绍光纤光栅解调仪的各项参数。
1. 波长范围（Wavelength Range）波长范围是光纤光栅解调仪能够解调的光信号的波长范围。
不同的应用需要不同的波长范围，因此选择适合应用需求的解调仪至关重要。
2. 分辨率（Resolution）分辨率是指解调仪能够分辨的最小变化量。
它决定了解调仪的测量精度，通常以微米或纳米为单位。
较高的分辨率意味着更高的测量精度。
3. 灵敏度（Sensitivity）灵敏度是指解调仪对输入信号的响应能力。
它表示解调仪能够检测到的最小信号强度。
较高的灵敏度意味着解调仪能够检测到较弱的信号，从而提高测量的可靠性和准确性。
4. 动态范围（Dynamic Range）动态范围是指解调仪能够测量的最大信号强度与最小信号强度之间的比值。
较大的动态范围意味着解调仪能够处理更大范围的信号强度，从而适用于不同强度的光信号测量。
5. 响应时间（Response Time）响应时间是指解调仪对输入信号变化的反应速度。
它取决于解调仪的物理特性和信号处理算法。
较短的响应时间意味着解调仪能够更快地捕捉到信号变化，对于快速变化的信号测量非常重要。
6. 稳定性（Stability）稳定性是解调仪在长时间测量过程中保持性能的能力。
它受到环境温度、光源波动等因素的影响。
较高的稳定性意味着解调仪能够在不同环境条件下保持一致的测量结果。
7. 可重复性（Repeatability）可重复性是指解调仪在多次测量中产生的结果之间的一致性。
较高的可重复性意味着解调仪能够产生稳定和可靠的测量结果，减小测量误差。
8. 温度范围（Temperature Range）温度范围是指解调仪能够正常工作的温度范围。
不同的应用环境需要不同的温度范围，因此选择适合应用环境的解调仪至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GM8037 High Resolution Fiber Grating Sensor Interrogating System / 高分辨率光纤光栅传感器解调仪
The GM8037 high resolution fiber grating sensor interrogating system is a PC-based, compact sized, high accurate, big dynamic range FBG sensors interrogating system. With a built-in tunable laser source and dual-channel photo detectors, the system can perform a high accuracy FBG sensor interrogation and optical spectrum analysis. It can be used for a wide variety of fiber optic sensors. The system provides users with a dynamic diagram of the FBG sensor spectrum shape which updates according to physical conditions. spectral shape of the fiber Bragg grating sensors react to varying physical conditions- rather than only reporting shifts in central wavelengths. The FBG sensor interrogation system can be used for long-term field measurements while the optical spectrum analysis system is useful to the development of a high volume custom sensing system. Two sensor channels allow simultaneous interrogation of multiple sensors on two fibers or channels. Both channels can be used to interrogate gratings in transmission or reflection and the system can be modified to support many types of sensors. All data can be transferred to an external PC via RS232 or USB communication ports.
GM8037高分辨率光纤光栅传感器解调仪是一个PC机控制的、大功率，高精度、大动态范围的光纤布拉格光栅传感器解调系统及高精度的光谱分析系统。
通过内置的可调谐光源和双通道光电探测器，组成了一个高精度的光纤光栅传感器解调及光谱分析仪。
GM8037可用于各种类型的光纤传感器。
系统不仅显示中心波长随着外界条件改变的偏移量，还可以清楚明了地显示出光纤布拉格光栅传感器的光谱形状如何随着外界条件而变化。
该仪器既可用于开发大容量定制的感测系统的第一步，也可用于长期的现场测量。
两个传感器通道可以同时解调两条光纤上的多个传感器或进行通道分析，任何一个通道都可以调解光栅在传输或反射中的信息。
系统
可适用于多种类型的传感器。
所有的数据都可以通过RS232 或 USB 通讯接口传送
至外接的PC 机。
技术规格 Specification
型号 Model #
GM8037 内置光源波长范围
Build-in Laser Wavelength range 1528.00 to 1565.00 nm
内置光源输出功率
Build-in Laser Output Power ≥ 20 mW
波长分辨率
Wavelength resolution 1.0 pm
光通道数量 Optical Channel Number 2 通道 (最多可达 64 通道) 2CH (up to 64 channels optional) 每个通道的光纤布拉格光栅传感器最大值
Maximum FBG sensor Per Channel
全光谱 Full Spectrum 1525 ~ 1566 nm
内置光源重复性 Build-in Laser
Wavelength repeatability ± 3 pm, typ. ±1 pm
光电探测器动态范围
Photo Sensor Dynamic Range
> 70 dB
扫描速度 Sweep speed
Up to 10 Hz 连接器类型 Connector
FC/APC 典型的光栅配置
Typical grating configuration Reflectivity: 90%, BW: 0.25nm
通讯接口
Communication Interface
RS232, USB
电源功率 Power
AC 100 - 240 V ± 10%, 48 - 66 Hz, 100 VA max. 储存温度 Storage temperature
−40°C to +80°C 工作温度 Operating temperature 0°C to +45°C ，<95% R.H.
外形尺寸 Dimensions
200 mm W, 105 mm H, 250 mm D 重量 Weight
6.0 lbs。
