辉光球演示实验报告范文

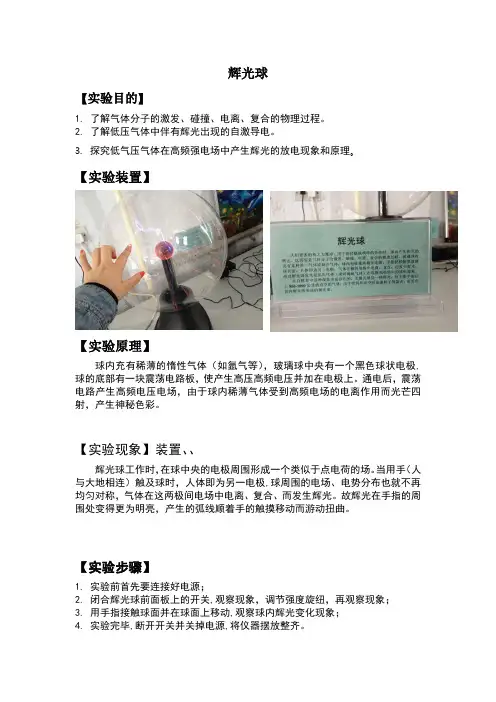

辉光球实验报告
【实验目的】1.了解气体分子的激发、碰撞、电离、复合的物理过程。
2.了解低压气体中伴有辉光出现的自激导电。
3.探究低气压气体在高频强电场中产生辉光的放电现象和原理。
【实验装置】【实验原理】球内充有稀薄的惰性气体（如氩气等），玻璃球中央有一个黑色球状电极,球的底部有一块震荡电路板，使产生高压高频电压并加在电极上。
通电后，震荡电路产生高频电压电场，由于球内稀薄气体受到高频电场的电离作用而光芒四射，产生神秘色彩。
【实验现象】装置、、辉光球工作时，在球中央的电极周围形成一个类似于点电荷的场。
当用手（人与大地相连）触及球时，人体即为另一电极,球周围的电场、电势分布也就不再均匀对称，气体在这两极间电场中电离、复合、而发生辉光。
故辉光在手指的周围处变得更为明亮，产生的弧线顺着手的触摸移动而游动扭曲。
【实验步骤】1.实验前首先要连接好电源；2.闭合辉光球前面板上的开关,观察现象，调节强度旋纽，再观察现象；3.用手指接触球面并在球面上移动,观察球内辉光变化现象；4.实验完毕,断开开关并关掉电源,将仪器摆放整齐。
【实验目的】4.了解气体分子的激发、碰撞、电离、复合的物理过程。
5.了解低压气体中伴有辉光出现的自激导电。
6.探究低气压气体在高频强电场中产生辉光的放电现象和原理。
【实验装置】【实验原理】球内充有稀薄的惰性气体（如氩气等），玻璃球中央有一个黑色球状电极,球的底部有一块震荡电路板，使产生高压高频电压并加在电极上。
通电后，震荡电路产生高频电压电场，由于球内稀薄气体受到高频电场的电离作用而光芒四射，产生神秘色彩。
【实验现象】装置、、辉光球工作时，在球中央的电极周围形成一个类似于点电荷的场。
当用手（人与大地相连）触及球时，人体即为另一电极,球周围的电场、电势分布也就不再均匀对称，气体在这两极间电场中电离、复合、而发生辉光。
故辉光在手指的周围处变得更为明亮，产生的弧线顺着手的触摸移动而游动扭曲。
【实验步骤】5.实验前首先要连接好电源；6.闭合辉光球前面板上的开关,观察现象，调节强度旋纽，再观察现象；7.用手指接触球面并在球面上移动,观察球内辉光变化现象；8.实验完毕,断开开关并关掉电源,将仪器摆放整齐。
大物演示实验报告关于辉光球的研究和利用
大物演示实验报告关于辉光球的研究和利用各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢篇一：辉光球实验报告辉光球实验目的1. 了解气体分子的激发、碰撞、电离、复合的物理过程。
2. 了解低压气体中伴有辉光出现的自激导电。
3. 探究低气压气体在高频强电场中产生辉光的放电现象和原理。
实验装置实验原理球内充有稀薄的惰性气体（如氩气等），玻璃球中央有一个黑色球状电极,球的底部有一块震荡电路板，使产生高压高频电压并加在电极上。
通电后，震荡电路产生高频电压电场，由于球内稀薄气体受到高频电场的电离作用而光芒四射，产生神秘色彩。
实验现象装置、、辉光球工作时，在球中央的电极周围形成一个类似于点电荷的场。
当用手（人与大地相连）触及球时，人体即为另一电极,球周围的电场、电势分布也就不再均匀对称，气体在这两极间电场中电离、复合、而发生辉光。
故辉光在手指的周围处变得更为明亮，产生的弧线顺着手的触摸移动而游动扭曲。
实验步骤1. 实验前首先要连接好电源；2. 闭合辉光球前面板上的开关,观察现象，调节强度旋纽，再观察现象；3. 用手指接触球面并在球面上移动,观察球内辉光变化现象；4. 实验完毕,断开开关并关掉电源,将仪器摆放整齐。
辉光球实验目的4. 了解气体分子的激发、碰撞、电离、复合的物理过程。
5. 了解低压气体中伴有辉光出现的自激导电。
6. 探究低气压气体在高频强电场中产生辉光的放电现象和原理。
实验装置实验原理球内充有稀薄的惰性气体（如氩气等），玻璃球中央有一个黑色球状电极,球的底部有一块震荡电路板，使产生高压高频电压并加在电极上。
通电后，震荡电路产生高频电压电场，由于球内稀薄气体受到高频电场的电离作用而光芒四射，产生神秘色彩。
实验现象装置、、辉光球工作时，在球中央的电极周围形成一个类似于点电荷的场。
当用手（人与大地相连）触及球时，人体即为另一电极,球周围的电场、电势分布也就不再均匀对称，气体在这两极间电场中电离、复合、而发生辉光。
辉光盘物理实验报告(3篇)
一、实验目的1. 观察辉光放电现象。
2. 了解电场、电离、击穿及发光等概念。
3. 掌握辉光盘的工作原理及操作方法。
二、实验原理辉光盘是一种利用高压辉光放电现象产生绚丽多彩光芒的物理实验装置。
其原理如下：1. 辉光盘由两层玻璃盘组成，中间密封了涂有荧光材料的玻璃珠，充有稀薄的惰性气体（如氩气等）。
2. 控制器中有一块振荡电路板，通过电源变换器，将12V低压直流电转变为高压高频电压加在电极上。
3. 通电后，振荡电路产生高频电压电场，稀薄气体受到高频电场的电离作用产生紫外辐射。
4. 玻璃珠上的荧光材料受到紫外辐射激发出可见光，其颜色由玻璃珠上涂敷的荧光材料决定。
5. 由于电极上电压很高，故所发生的光是一些辐射状的辉光，绚丽多彩，光芒四射。
三、实验仪器1. 辉光盘2. 控制器3. 电源4. 电压表5. 钳子6. 玻璃棒四、实验步骤1. 将辉光盘底座上的电位器调节到最小。
2. 插上220V电源，并打开开关。
3. 调高电位器，观察辉光盘上图像变化。
4. 当电压超过一定域值后，辉光盘上出现闪光。
5. 用手触摸玻璃表面，观察闪光随手指移动变化。
6. 缓慢调低电位器到闪光恰好消失。
7. 对辉光盘拍手或说话，观察辉光随声音的变化。
8. 关闭电源，拔掉电源插头。
五、实验现象及结果1. 当电压逐渐升高时，辉光盘上的图像逐渐变得模糊，直至出现闪光。
2. 用手触摸玻璃表面时，闪光随手指移动方向变化。
3. 当电位器调低至闪光消失时，辉光盘上的图像恢复清晰。
4. 对辉光盘拍手或说话时，闪光随声音的变化而变化。
六、实验结论1. 辉光盘是一种利用高压辉光放电现象产生绚丽多彩光芒的物理实验装置。
2. 通过调节电压，可以控制辉光盘上图像的清晰度及闪光的出现。
3. 手指触摸玻璃表面及声音的传入，都会对辉光盘上的图像产生影响。
七、实验讨论1. 实验过程中，电位器调节到最小值时，辉光盘上的图像最为清晰，这是因为此时电压较低，电离作用较弱，荧光材料受激发出的可见光较少。
辉光球演示实验报告范文
辉光球演示实验报告范文辉光球演示试验报告范文篇一：大物演示试验报告关于辉光球的讨论和利用接近期末，我们迎来了其次次物理演示试验，此次演示试验主要是电磁学相关，在试验室里，老师为我们演示了雅各布天梯、静电除尘演示仪、避雷针原理展现、磁悬浮展现等奇异好玩的试验，虽然磁学试验有些仪器已经不能使用，但这丝毫没有影响大家的爱好，其中最能吸引我的是辉光球。
打开仪器电源开关后，辉光球发出红蓝的光，用指尖触及辉光球，辉光在手指的四周处变得更为光明，产生的弧线顺着手的触摸移动而游动扭曲，顺手指移动起舞。
当电压调到临界值后，辉光球熄灭，但假如四周有声响便又会亮起来，这一现象非常新颖。
查阅资料后我了解到，辉光球发光是低压气体在高频强电场中的放电现象。
玻璃球中心有一个黑色球状电极。
球的底部有一块震荡电路板，通电后，震荡电路产生高频电压电场，由于球内淡薄气体受到高频电场的电离作用而光线四射。
那么光路为什么会随着手指移动呢？辉光球工作时，在球中心的电极四周形成一个类似于点电荷的场，当用手（人与大地相连）触及球时，球四周的电场、电势分布不再匀称对称，故辉光在手指的四周处变得更为光明。
低压气体辉光放电现象在生活中不仅仅可以做欣赏使用，也有广泛的实际应用，例如日光灯、霓虹灯等等。
我们可以利用临界电压制作声控霓虹灯，用在舞台之类的地方，会有很好的效果。
另外，除了手指还会有别的因素影响球四周的电势、电场分布，所以利用这一点辉光还可以用来检测。
篇二：辉光球试验报告试验现象：辉光球，外观为直径约15cm的高强度玻璃球壳，球内充有淡薄的惰性气体，玻璃球中心有一个黑色球状电极。
球的底部有一块震荡电路板，通过电源变换器，将12V低压直流电转变为高压高频电压加在电极上。
通电后，震荡电路产生高频电压电场，由于球内淡薄气体受到高频电场的电离作用而光线四射，产生神奇颜色。
由于电极上电压很高，故所发生的光是一些辐射状的辉光，绚丽多彩，光线四射。
原理：试验中，用手指轻触玻璃球的表面时，球内产生彩色的辉光。
辉光球物理实验报告
辉光球物理实验报告篇一：辉光球演示实验报告篇二：大学物理实验报告大学物理演示实验报告院系名称：勘察与测绘学院专业班级：姓名：学号：辉光盘【实验目的】：观察平板晶体中的高压辉光放电现象。
【实验仪器】：大型闪电盘演示仪【实验原理闪电盘是在两层玻璃盘中密封了涂有荧光材料的玻璃珠，玻璃珠充有稀薄的惰性气体（如氩气等）。
控制器中有一块振荡电路板，通过电源变换器，将12V低压直流电转变为高压高频电压加在电极上。
通电后，振荡电路产生高频电压电场，由于稀薄气体受到高频电场的电离作用二产生紫外辐射，玻璃珠上的荧光材料受到紫外辐射激发出可见光，其颜色由玻璃珠上涂敷的荧光材料决定。
由于电极上电压很高，故所发生的光是一些辐射状的辉光，绚丽多彩，光芒四射，在黑暗中非常好看。
【实验步骤】：1. 将闪电盘后控制器上的电位器调节到最小；2. 插上220V电源，打开开关；3. 调高电位器，观察闪电盘上图像变化，当电压超过一定域值后，盘上出现闪光；4. 用手触摸玻璃表面，观察闪光随手指移动变化；5. 缓慢调低电位器到闪光恰好消失，对闪电盘拍手或说话，观察辉光岁声音的变化。
【注意事项】：1. 闪电盘为玻璃质地，注意轻拿轻放；2. 移动闪电盘时请勿在控制器上用力，避免控制器与盘面连接断裂；3. 闪电盘不可悬空吊挂。
辉光球【实验目的】观察辉光放电现象，了解电场、电离、击穿及发光等概念。
【实验步骤】1．将辉光球底座上的电位器调节到最小；2．插上220V电源，并打开开关；3. 调节电位器，观察辉光球的玻璃球壳内，电压超过一定域值后中心处电极之间随机产生数道辉光；4.用手触摸玻璃球壳，观察到辉光随手指移动变化；5.缓慢调低电位器到辉光恰好消失，对辉光球拍手或说话，观察辉光随声音的变化。
【注意事项】1.辉光球要轻拿轻放；2.辉光球长时间工作可能会产生臭氧。
【实验原理】辉光球发光是低压气体（或叫稀疏气体）在高频电场中的放电现象。
玻璃球中央有一个黑色球状电极。
辉光球物理实验报告
辉光球物理实验报告篇一：辉光球演示实验报告篇二：大学物理实验报告大学物理演示实验报告院系名称：勘察与测绘学院专业班级：姓名：学号：辉光盘【实验目的】：观察平板晶体中的高压辉光放电现象。
【实验仪器】：大型闪电盘演示仪【实验原理闪电盘是在两层玻璃盘中密封了涂有荧光材料的玻璃珠，玻璃珠充有稀薄的惰性气体（如氩气等）。
控制器中有一块振荡电路板，通过电源变换器，将12V低压直流电转变为高压高频电压加在电极上。
通电后，振荡电路产生高频电压电场，由于稀薄气体受到高频电场的电离作用二产生紫外辐射，玻璃珠上的荧光材料受到紫外辐射激发出可见光，其颜色由玻璃珠上涂敷的荧光材料决定。
由于电极上电压很高，故所发生的光是一些辐射状的辉光，绚丽多彩，光芒四射，在黑暗中非常好看。
【实验步骤】：1. 将闪电盘后控制器上的电位器调节到最小；2. 插上220V电源，打开开关；3. 调高电位器，观察闪电盘上图像变化，当电压超过一定域值后，盘上出现闪光；4. 用手触摸玻璃表面，观察闪光随手指移动变化；5. 缓慢调低电位器到闪光恰好消失，对闪电盘拍手或说话，观察辉光岁声音的变化。
【注意事项】：1. 闪电盘为玻璃质地，注意轻拿轻放；2. 移动闪电盘时请勿在控制器上用力，避免控制器与盘面连接断裂；3. 闪电盘不可悬空吊挂。
辉光球【实验目的】观察辉光放电现象，了解电场、电离、击穿及发光等概念。
【实验步骤】1．将辉光球底座上的电位器调节到最小；2．插上220V电源，并打开开关；3. 调节电位器，观察辉光球的玻璃球壳内，电压超过一定域值后中心处电极之间随机产生数道辉光；4.用手触摸玻璃球壳，观察到辉光随手指移动变化；5.缓慢调低电位器到辉光恰好消失，对辉光球拍手或说话，观察辉光随声音的变化。
【注意事项】1.辉光球要轻拿轻放；2.辉光球长时间工作可能会产生臭氧。
【实验原理】辉光球发光是低压气体（或叫稀疏气体）在高频电场中的放电现象。
玻璃球中央有一个黑色球状电极。
辉光球实验报告
辉光球实验报告实验报告：辉光球实验摘要：本次实验旨在通过用气体放电的方式来制造辉光球，观察其光谱、颜色和形状等特征，进一步加深我们对气体物理的了解。
实验中我们使用了氦气和氖气这两种常见的惰性气体进行放电，实验结果表明，辉光球的特征与气体种类、压力、电源电压等因素有关。
通过此次实验，我们对气体的放电特性和辉光现象有了更深入的认识。
实验原理：辉光是指当电流经过气体后，发出的一种弱光，其特点是较弱的电流就可以引起放电。
在辉光的过程中，电子经与原子或离子的碰撞而激发形成激发态，当激发态的电子又被其他原子或离子碰撞时，就会释放能量。
释放的能量转化为电磁波或者其他形式，并产生特殊的颜色和光谱。
本次实验中，我们使用了氦气和氖气这两种常见的惰性气体作为放电介质，在不同电流和电压下进行放电实验，观察气体产生的辉光球的外形和颜色。
实验步骤：1. 准备：实验装置包括玻璃球、高压电源、电极、氦气或氖气等，需要对实验环境做好防护措施，保证实验安全。
2. 开始实验：使用高压电源对氦气和氖气进行放电，观察辉光球的形成过程。
3. 修改参数：调整电压、电流、气体种类等参数，观察辉光球的变化。
4. 观察记录：记录气体的放电特性，包括辉光球的形状、颜色及光谱特征等。
5. 结束实验：开关高压电源，关闭气体阀门，拆卸实验装置。
实验结果与分析：实验结果显示，当金属电极加上高压电源后，气体管道内的气体产生了放电现象，形成了辉光球的特征，不同电源电压和气体压力可以影响辉光球的形成和形态。
当我们调整电源电压和气体压力时，辉光球的形态与颜色会发生变化，这是因为不同电压和气体压力下气体的电离程度不同，从而影响了辉光球的放电效果。
此外，实验还观察到辉光球的光谱分布，在高频区域可以看到紫色和蓝色的发光带，而在低频区域则可以看到橙色和红色的发光带。
这些发光带的产生与气体原子和离子的能级跃迁有关，不同气体和不同能级跃迁会产生特定的发光带。
总结：本次实验通过观察辉光球的形态和光谱特征，深入了解了气体放电的基本原理和辉光现象。
大物演示实验报告关于辉光球的
学习物理实验的基本操作
• 实验操作是物理学研究的重要手段之一。通过本次实验，我们能够学习到如何进行物理实验的基本操作，包括仪器的使用 、实验步骤的制定与实施、实验数据的采集等。这些技能对于我们后续进行其他物理实验以及科学研究具有重要的意义。
掌握实验数据的处理和分析方法
• 实验数据的处理和分析是科学研 究的重要组成部分。通过本次实 验，我们能够学习并掌握如何处 理和分析实验数据，包括数据的 整理、图表制作、误差分析等。 这些技能将有助于我们更好地理 解实验结果，挖掘实验数据背后 的物理规律和现象。
实践与应用结合
我希望能够将所学的理论知识与实际应用相结合，将辉光球技术应用 于日常生活和工业生产中。
培养创新思维
在未来的学习中，我将努力培养自己的创新思维，探索更多创新性的 应用和改进方案。
THANKS
谢谢您的观看
辉光球的应用和意义
辉光球作为一种演示实验装置， 可以直观地展示气体放电发光的 现象和原理，帮助学生更好地理
解物理学的相关知识。
辉光球还可以用于展示等离子体 的性质和特点，帮助学生了解等
离子体的基本概念和性质。
通过辉光球的演示实验，可以激 发学生的学习兴趣和好奇心，培
养他们的观察力和思考能力。
03
辉光球中的物理现象
辉光现象
电子运动
辉光球中的气体在电场的作用下被电 离，电子与气体原子碰撞，使气体原 子激发发光，形成美丽的辉光。
Байду номын сангаас
电流通过电极产生电场，电子在电场 的作用下加速运动。电子与气体原子 碰撞时，将能量传递给气体原子，使 其激发发光。
电离现象
在强电场的作用下，气体分子或原子 获得足够的能量以克服它们之间的束 缚力，成为自由粒子或自由电子，形 成等离子体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
辉光球演示实验报告范文
篇一：大物演示实验报告关于辉光球的研究和利用
临近期末，我们迎来了第二次物理演示实验，此次演示实验主要是电磁学相关，在实验室里，老师为我们演示了雅各布天梯、静电除尘演示仪、避雷针原理展示、磁悬浮展示等奇妙有趣的实验，虽然磁学实验有些仪器已经不能使用，但这丝毫没有影响大家的兴趣，其中最能吸引我的是辉光球。
打开仪器电源开关后，辉光球发出红蓝的光，用指尖触及辉光球，辉光在手指的周围处变得更为明亮，产生的弧线顺着手的触摸移动而游动扭曲，随手指移动起舞。
当电压调到临界值后，辉光球熄灭，但如果周围有声响便又会亮起来，这一现象十分新奇。
查阅资料后我了解到，辉光球发光是低压气体在高频强电场中的放电现象。
玻璃球中央有一个黑色球状电极。
球的底部有一块震荡电路板，通电后，震荡电路产生高频电压电场，由于球内稀薄气体受到高频电场的电离作用而光芒四射。
那么光路为什么会随着手指移动呢？辉光球工作时，在球中央的电极周围形成一个类似于点电荷的场，当用手（人与大地相连）触及球时，球周围的电场、电势分布不再均匀对称，故辉光在手指的周围处变得更为明亮。
低压气体辉光放电现象在生活中不仅仅可以做观赏使用，也有广泛的实际应用，例如日光灯、霓虹灯等等。
我们可以利用临界电压制作声控霓虹灯，用在舞台之类的地方，
会有很好的效果。
另外，除了手指还会有别的因素影响球周围的电势、电场分布，所以利用这一点辉光还可以用来检测。
篇二：辉光球实验报告
实验现象：辉光球，外观为直径约15cm的高强度玻璃球壳，球内充有稀薄的惰性气体，玻璃球中央有一个黑色球状电极。
球的底部有一块震荡电路板，通过电源变换器，将12V低压直流电转变为高压高频电压加在电极上。
通电后，震荡电路产生高频电压电场，由于球内稀薄气体受到高频电场的电离作用而光芒四射，产生神秘色彩。
由于电极上电压很高，故所发生的光是一些辐射状的辉光，绚丽多彩，光芒四射。
原理：
实验中，用手指轻触玻璃球的表面时，球内产生彩色的辉光。
这其实是气体分子的激发、碰撞、电离、复合的物理过程，玻璃球内充有某种单一气体或混合气体，球内电极接高频压电源，手指轻轻触摸玻璃球表面，人体即为另一电极，气体在极间电场中电离、复合、而发生辉光。
在通常情况下，气体中的自由电荷极少，是良好的绝缘体。
但在某些外界因素（如紫外线、X射线以及放射线的照射，或者气体加热）的作用下，气体分子可发生电离，气体中出现电子和离子，这时在外电场作用下，电子和离子作定向漂移运动，气体就导电。
通常把气体放电粗分成两种类型：依靠外界作用维持气体导电，且外界作用撤除后放电即停止的，称为气体的被激导电；不依靠外界作用，在电场作用下能自己维持导电状态的，称为气体的自激导电。
气体的导电规律：
在充有气体的密封玻璃管内装有两个电极，把它们与电源的正负极相连，并逐渐增加电压。
当电压V较小时，电压V与电流强度I的关系服从欧姆定律。
当V增加到饱和时，电流达到饱和值。
如果电压继续升高，电流又随着电压的升高而升高。
在这一阶段中，因为电子与正离子在分别向阳极和阴极运动的过程中获得了较大的动能，当他们与中性分子碰撞时，足以使中性分子电离，从而产生出新的电子和离子。
上述的导电过程都是必须依赖于外界的电离作用而维持的，属于气体被激导电。
当两电极间的电压进一步增加时，电流将突然增加，同时极间电压突然下降。
这是因为产生了雪崩式的碰撞电离。
此时即使撤去外界的电力作用，导电过程仍然继续进行，这种现象称为气体的自激导电。
在气体自激导电时，往往伴有发声、发光等现象。
当气体由被激导电过渡到自激导电时，我们说气体已被击穿或已被点燃。
使气体击穿的最小电压D称为击穿电压。
气体击穿后，由于气体的性质、压强、电极的形状和距离、外加电压以及电源的功率的不同，而可能采取辉光放电、弧光放电、火花放电及电晕放电等形式。
辉光放电是低压气体中伴有辉光出现的自激导电。
相关应用：
霓虹灯，日光灯，人体辉光（疾病辉光，爱情辉光，意识体能辉光）等。
总结：
辉光球是一个很好看，很好玩，也很有应用价值的实验。
辉光球演示实验报告范文。
