我国古代几种冶炼技术的浅释
科普中国古代的化学知识

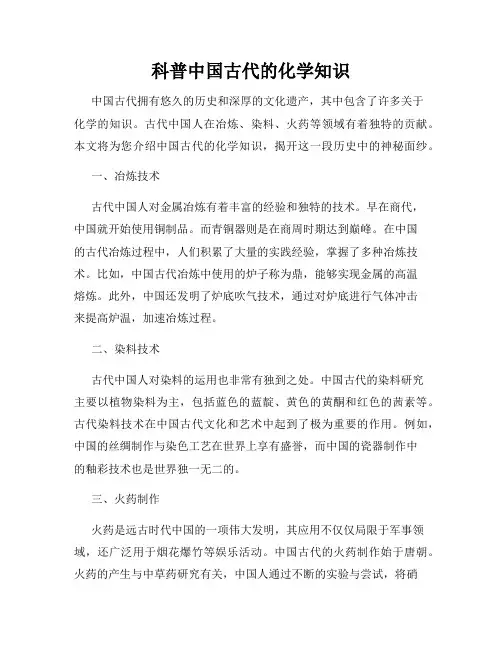

科普中国古代的化学知识中国古代拥有悠久的历史和深厚的文化遗产，其中包含了许多关于化学的知识。
古代中国人在冶炼、染料、火药等领域有着独特的贡献。
本文将为您介绍中国古代的化学知识，揭开这一段历史中的神秘面纱。
一、冶炼技术古代中国人对金属冶炼有着丰富的经验和独特的技术。
早在商代，中国就开始使用铜制品。
而青铜器则是在商周时期达到巅峰。
在中国的古代冶炼过程中，人们积累了大量的实践经验，掌握了多种冶炼技术。
比如，中国古代冶炼中使用的炉子称为鼎，能够实现金属的高温熔炼。
此外，中国还发明了炉底吹气技术，通过对炉底进行气体冲击来提高炉温，加速冶炼过程。
二、染料技术古代中国人对染料的运用也非常有独到之处。
中国古代的染料研究主要以植物染料为主，包括蓝色的蓝靛、黄色的黄酮和红色的茜素等。
古代染料技术在中国古代文化和艺术中起到了极为重要的作用。
例如，中国的丝绸制作与染色工艺在世界上享有盛誉，而中国的瓷器制作中的釉彩技术也是世界独一无二的。
三、火药制作火药是远古时代中国的一项伟大发明，其应用不仅仅局限于军事领域，还广泛用于烟花爆竹等娱乐活动。
中国古代的火药制作始于唐朝。
火药的产生与中草药研究有关，中国人通过不断的实验与尝试，将硝石、硫磺和木炭等物质混合起来，最终发明了火药。
火药的发明与使用，对古代战争形式产生了深远的影响。
四、防火技术古代中国人对防火技术也有着独到的见解。
在防火技术方面，中国古代主要应用石灰和硅酸盐等材料。
中国古代建筑中多采用木质结构，因此建筑火灾是一大隐患。
为了应对这一问题，古代中国人制作了一种名为“火腊”的物质，将之涂抹在建筑物上，以提高其防火性能。
此外，古代中国人还发明了水防火灾的器具，如水提灯等。
五、汞的应用古代中国人对汞的应用也很有特色。
中国古代使用汞主要在医学、冶金和制作仪器等领域。
比如，在古代中国的医学中，汞被用作药物治疗头疼和其他疾病。
此外，中国古代的锡汞温度计也是全球最早的温度计之一。
结语中国古代的化学知识在冶炼、染料、火药、防火和汞的应用等方面都取得了重要的成就。
中国古代的冶炼技术
中国古代的冶炼技术中国古代是世界上最早掌握冶炼技术的国家之一。
通过对各种矿石和金属材料的加热和处理，古代中国人创造了许多具有重要历史和文化价值的冶金技术。
本文将介绍中国古代的冶炼技术并探讨其对古代文明的影响。
一、中国古代冶炼技术的历史背景中国古代冶炼技术的历史可追溯到早期的新石器时代。
在该时期，人们开始使用“赤泥”这种天然陶土来制作陶器，并将陶器作为冶炼工具使用。
此后，随着社会经济的发展和人们对金属需求的增加，古代中国逐渐掌握了铜、铁等金属的冶炼技术。
二、中国古代的铜冶炼技术铜冶炼是中国古代最早掌握的冶炼技术之一。
古代中国人采用了多种方法来提取铜矿中的铜金属。
其中最常见的方法是“烈铁法”，即将捣碎的铜矿与木炭放入火炉中进行加热，铜在高温下融化后通过倾倒和过程中的氧化、碳还原等步骤最终提取出来。
这种铜冶炼技术在古代中国持续了几千年，极大地推动了社会的进步和发展。
三、中国古代的铁冶炼技术铁冶炼是中国古代的另一项重要冶炼技术。
古代中国人通过采矿、炼铁、锻造等工艺，成功地将铁矿石转化为使用价值极高的铁制品。
铁冶炼技术的重要突破是采用高炉，通过对矿石的还原热处理，使铁与杂质分离。
这项技术的进步不仅提高了古代中国人在农业、建筑、工具制造等方面的生产效率，还推动了手工业的发展。
四、中国古代冶炼技术的影响中国古代的冶炼技术在古代文明中起到了重要的推动作用。
首先，冶炼技术的进步使得古代中国的生产力得到了极大的提高，为社会经济的发展奠定了基础。
其次，冶炼技术的发展也推动了科学思维和工程技术的进步。
古代中国人不仅在冶炼技术上有了突破，还对金属材料的物理属性进行了深入的研究。
最后，冶炼技术的进步也带动了其他行业的发展。
比如，古代中国工匠们将铜、铁材料应用于器具制作、雕塑、建筑等领域，丰富了中国古代文明的内涵。
综上所述，中国古代的冶炼技术是古代文明中的重要组成部分。
通过对铜、铁等金属材料的冶炼，古代中国人为中国古代文化的发展做出了重要贡献。
中国古代冶金技术的发展
中国古代冶金技术的发展最早利用的金属，大约在距今5000年前，中国已进入了冶炼红铜的时期。
最初是利用孔雀石类氧化铜矿石，将它与木炭混合加热还原，得到金属铜。
冶铸青铜中国几乎在开始冶炼红铜的同时就出现了青铜，主要中国古代在铜、钢铁、金、银、锡、铅、锌、汞等金属的冶炼史上均居于世界的前列。
红铜是中国先民是铜锡合金，其中往往含有铅和其他金属。
由于其硬度比铜大而且坚韧,熔点也较低，容易铸造,所以得到了较快发展。
最初冶炼青铜，将红铜和锡矿石、木炭一起合炼而制得的；后来才逐渐发展到先炼出锡、铅，然后再与铜合炼。
炼铁中国先民用铁是从陨铁开始的，中国开始冶铁的时间大约在春秋时期。
由于那时已经有了丰富的冶铸青铜的经验,进步很快,生铁和“块炼铁”几乎同时出现。
块炼铁冶炼温度低，夹杂物多，但含碳量低，接近于熟铁，熔点高，质地柔软，适于锻造器物；生铁的冶炼温度高，含硫、磷量较大,质地硬脆，但耐磨,适于铸造器物。
中国古代的生铁先后发展出了四个品种，即白口铁、灰口铁、麻口铁和韧性铸铁。
白口铁发展最早，其中的碳以碳化铁形态存在，质硬脆耐磨，适宜铸造犁铧之类。
因其中硅含量高，促使碳石墨化，因此脆性减小，而其中的石墨片又具有润滑作用，所以这种生铁正适合铸造轴承材料。
麻口铁介于白口铁和灰口铁之间。
韧性铸铁是将白口铁加热，长期保温而得，碳以团絮状石墨析出，而基体相当于低碳或中碳钢，所以这种铸铁的出现，表明工匠已掌握了退火柔化处理技术。
在战国时期，工匠在锻打块炼铁的过程中，由于炭火中碳的渗入而炼成了最早的渗碳钢，并掌握了淬火工艺。
在西汉后期又发明了以生铁为原料的炒钢技艺，并从而得到熟铁。
大约在晋、南北朝时发明了将生铁和熟铁按一定比例配合冶锻的方法，以调节铁中的含碳量，而创造了“团钢”冶炼工艺。
那时冶铁已采用碱性熔剂这种工艺是利用金属铁将胆矾溶液中的铜离子置换出来,还原为金属铜,再熔炼成锭。
炼银银虽有以游离状态或银金合金状态存在于自然界的,但很少，主要以硫化矿形式存在,并多与铅矿共生。
中国古代的冶铁技术

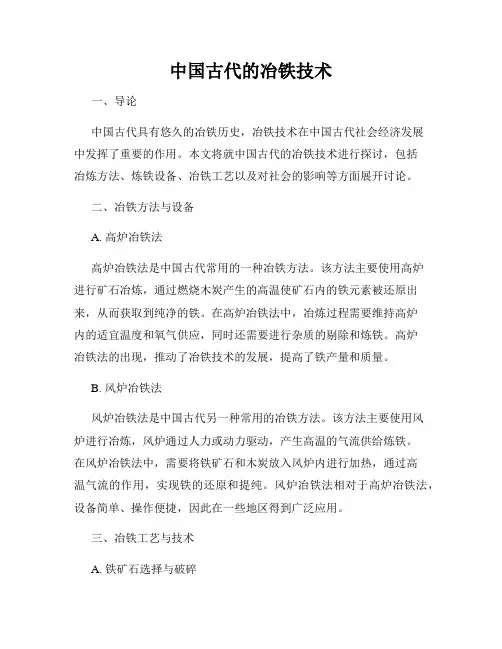

中国古代的冶铁技术一、导论中国古代具有悠久的冶铁历史，冶铁技术在中国古代社会经济发展中发挥了重要的作用。
本文将就中国古代的冶铁技术进行探讨，包括冶炼方法、炼铁设备、冶铁工艺以及对社会的影响等方面展开讨论。
二、冶铁方法与设备A. 高炉冶铁法高炉冶铁法是中国古代常用的一种冶铁方法。
该方法主要使用高炉进行矿石冶炼，通过燃烧木炭产生的高温使矿石内的铁元素被还原出来，从而获取到纯净的铁。
在高炉冶铁法中，冶炼过程需要维持高炉内的适宜温度和氧气供应，同时还需要进行杂质的剔除和炼铁。
高炉冶铁法的出现，推动了冶铁技术的发展，提高了铁产量和质量。
B. 风炉冶铁法风炉冶铁法是中国古代另一种常用的冶铁方法。
该方法主要使用风炉进行冶炼，风炉通过人力或动力驱动，产生高温的气流供给炼铁。
在风炉冶铁法中，需要将铁矿石和木炭放入风炉内进行加热，通过高温气流的作用，实现铁的还原和提纯。
风炉冶铁法相对于高炉冶铁法，设备简单、操作便捷，因此在一些地区得到广泛应用。
三、冶铁工艺与技术A. 铁矿石选择与破碎在冶铁工艺中，选择适宜的铁矿石对冶炼结果具有重要影响。
古代冶铁工匠通常选择含有较高铁含量的矿石，同时对矿石进行破碎，以便更好地进行后续的冶炼操作。
B. 炉料的配制炉料的配制是冶炼过程中的关键环节。
古代冶铁工匠通常使用木炭作为燃料，并将铁矿石和石灰配比适宜混合，以保证冶炼过程中的适宜温度和化学反应。
C. 冶炼控制与温度调控冶炼过程中，控制适宜的温度对于获得高质量的铁具有关键作用。
古代冶铁工匠通过控制炉火的大小和燃烧时间，以及冶炼过程中的通风和加热方式，实现对温度的精确调控。
四、冶铁技术对社会的影响A. 冶铁技术的推动作用中国古代的冶铁技术对于社会的发展有着深远的影响。
冶铁技术的出现，大大提高了铁的产量和质量，满足了古代农业、战争、建筑等领域对铁的需求，促进了古代社会的进一步发展。
B. 经济发展的推动冶铁技术的发展推动了中国古代的经济繁荣。
中国古代冶炼技术
中国古代冶炼技术
中国古代冶炼技术可以追溯到五千多年前的新石器时代。
在商、周时期，铜器成为了主要的生产工具和礼仪用品。
随着时间的推移，中国冶炼技术逐渐发展成为一个成熟的行业，不断创新和改进。
中国古代冶炼技术的主要特点是多样化和细致化。
这些技术包括铜冶炼、铁冶炼、黄铜冶炼、金银冶炼等。
其中，铜冶炼是最为重要的。
中国古代铜冶炼技术得到了极大的发展，主要表现在以下几个方面。
一是矿石选矿技术。
中国古代采用了多种方法进行矿石选矿，如浮选、重选、磁选、力学选矿等。
其中最为常用的是浮选技术。
古代冶工将矿石放入水中，通过鼓泡和搅拌等方式，使铜矿浮到水面上，再将其捞出，进行后续的精炼。
二是冶炼工艺。
中国古代冶炼工艺相对简单，但却具有较高的效率和稳定性。
主要分为两种：焙烧法和冶炼法。
焙烧法是将矿石烧至一定温度，使其释放出矿物中的水分和其他杂质，然后再与炭一起冶炼。
冶炼法则是直接将矿石与炭一起冶炼，通过高温炉火，将矿石中的杂质和硫化物分离出来。
三是炉型设计。
中国古代冶炼技术的最大特点之一是炉型设计的多样性和独特性。
中国古代冶炼技术主要采用三种炉型设计：土坑炉、土囊炉和炭气炉。
土坑炉和土囊炉是用土建造的炉子，适用于小规模的冶炼作业。
炭气炉则更加现代化，使用高温炭气进行冶炼，效率更高，适用于大规模的工业化生产。
总的来说，中国古代冶炼技术得到了长足的发展，创新和改进不断。
这些技术不仅在古代起到了极大作用，也为今天的冶炼技术提供了重要的借鉴和支持。
中国古代各种炼钢法简介
中国古代各种炼钢法简介1、青铜冶铸技术：中国古代最初是使用自然铜，商代早期已能用火法炼制铜锡合金的青铜。
冶炼青铜的过程较复杂，大概是先把选好的矿石加入熔剂，再放在炼炉内，燃木炭熔炼，等火候成熟，取精炼铜液，弃去炼渣，即得初铜。
初铜仍比较粗，需再经提炼才能获得纯净的红铜。
红铜加锡、铅熔成合金，即是青铜。
青铜的发明是人类文明史上的重大事件，由于其克服了纯铜的柔软弱点，且具有熔点低、铸造性能好等优点，逐渐成为古代铜器中的主要品种，并促进了车、船、雕刻、金属加工等制造技术和农业、军事及经济社会的发展。
青铜器的应用，代表了当时的科技水平和文化艺术水平，成为这一时代的鲜明标志。
2、古代铸铁技术：对铁器的大量需求，促成了铁范（铸铁金属型）的发明。
1953年河北兴隆燕国冶铸遗址出土的铁范，曾用来铸造铁斧、锄、镰和车具。
这些铁范结构合理，壁厚均匀，形状和铸件轮廓相一致，并已使用铁芯。
有的范能一次铸两件器物(如双镰范,图2[兴隆铁范(双镰范)])，表明铸铁技术在这个时期已达到较高的水平。
铸铁热处理技术在此期间有明显的进步。
由于铸铁都用木炭熔炼，碳含量大都在共晶点附近，而其他元素含量较低，属于较纯的铁碳合金。
不少器件用铁范铸造，壁厚一般在3～5毫米，属于薄壁铸件。
在实践中，已采用了较为合理的热处理规范，因而所得韧性铸铁件质量较好。
白心韧性铸铁件多数处理完全，很少残留渗碳体和析出石墨。
黑心韧性铸铁件多数以铁素体和珠光体为基体，一部分以铁素体或珠光体为基体，石墨形状与现代同类材质相近。
3、古代铸钢技术：灌钢法，古代中国劳动人民发明的一种先进炼钢工艺。
是中国早期炼钢技术一项最突出的成就。
由北齐著名冶金家綦母怀文发明。
17世纪以前，西方各国一般都是采取熟铁低温冶炼的办法，钢铁不能熔化，铁和渣不易分离，碳不能迅速渗入。
经过“块炼法”--“百炼钢”--“炒钢法”的发展历程，中国发明了灌钢法，成功解决这一难题，为世界冶炼技术的发展做出划时代贡献。
古代中国的铁器制作与冶金技术
古代中国的铁器制作与冶金技术在古代中国的历史上，铁器制作与冶金技术一直扮演着重要的角色。
中国古代人民通过不断的实践和创新，逐渐掌握了高超的铁器制作技术，并在冶金领域取得了许多重大的突破。
本文将从冶炼方法、铁器制作工艺以及古代中国铁器的重要作用等方面介绍古代中国的铁器制作与冶金技术。
一、古代中国的冶炼方法古代中国的冶炼方法主要有两种：铁矿石炼铁法和废铁炼钢法。
铁矿石炼铁法是通过将铁矿石与木炭一同放入土炉中，由于木炭的燃烧产生的高温，使铁矿石逐渐熔化，随后通过控制炉火的大小和供氧量，使铁矿石中的杂质被氧化剥离，最终得到纯净的铁水。
而废铁炼钢法则是通过将废铁与铁矿石一同加入炼钢炉中，利用炼钢炉内高温的氧化还原环境，使废铁中的杂质逐渐被氧化剥离，最终得到优质的钢材。
二、古代中国的铁器制作工艺古代中国的铁器制作工艺以手工制作为主，工艺流程复杂而繁琐。
首先，铁匠需要根据设计要求选择合适的铁材，然后将铁材加热至一定温度，使其易于加工。
接下来，铁匠需要运用锤子、刀具等工具，将铁材进行锻造和切割，形成所需的器物形态。
随后，铁匠需要对器物进行打磨和抛光，使其表面光滑且不易生锈。
最后，铁匠还可以利用火焰、颜料等道具对器物进行装饰，营造出独特的美感。
三、古代中国铁器的重要作用古代中国的铁器在农业生产、战争和日常生活等方面都发挥了重要的作用。
在农业生产方面，犁、耒、镰刀等铁器的出现使得农民的劳动效率大大提高，极大地推动了农业的发展。
在战争方面，铁制的兵器如剑、刀、箭等成为了古代军队的主要装备，使得军队的作战力量得到了有效增强。
在日常生活方面，铁器如锅、碗、勺等的使用大大改善了人们的生活质量，使得烹饪、饮食变得更加方便快捷。
总结古代中国的铁器制作与冶金技术经历了漫长的发展过程，为中国古代社会的进步和发展作出了巨大贡献。
铁矿石炼铁法和废铁炼钢法成为了冶炼铁器的主要方法，铁器制作工艺繁琐而复杂，但在农业生产、战争和日常生活等方面都起到了重要的作用。
冶炼的方法
冶炼的方法
《冶炼的方法》
一、冶炼的类型
1、熔炼法
熔炼法是一种非常古老、普遍而有效的冶炼方法，它将原料熔炼为金属浆液，再将浆液冷却过程中形成金属固体形态。
在熔炼过程中，熔炼温度是很重要的因素。
熔炼温度高于液相线，会使金属元素溶解分子状态，形成浆液，而熔炼温度低于液相线，会使金属固相状态，形成固体金属。
2、熔铸法
熔铸法是以熔化金属作为基础，在高温熔化状态下将金属流入制定的模具中，然后冷却固化形成金属产品，过程中一般伴随有挤压方式，使熔化金属流动，以达到改变金属形状的目的。
3、熔浸法
熔浸法也称作非熔炼冶炼法，是将源质金属浸入液体中，使金属溶解，再将金属溶解液过滤干净，经过沉淀和回流精炼，从而分离出金属。
4、气体冶炼法
气体冶炼法是将金属混合物或结晶物放入高温热气中，采用各种热气介质，例如氧气、氢气、氮气等，使用剧烈的气变法对混合物进行气体冶炼，使其分解，以分离各金属元素组成的基础上，使其回收利用，再将其精炼成纯金属。
二、冶炼的过程
1、熔融
熔融过程是冶炼中的第一步，这一步是将原料加热，达到熔融温度，使其变成流动的熔融状态。
2、净化
净化的过程是指将熔融状态的原料去除杂质，例如碳和硫，使金属成分达到所需的标准。
3、精炼
精炼是指将熔融状态的金属原料进一步净化和精制，提高金属纯度，使其达到所需的质量要求。
4、浇注
浇注是指将金属液体从加热熔融的容器中浇注到模具中，使其形成指定形状的产品。
5、回流
回流是一种从金属液体中精炼金属元素的过程，它通过将熔融金属反复流动，从而从金属液体中分离出污染物，以提高金属纯度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我国古代几种冶炼技术的浅释
高中教材对我国冶铁技术的发展作了部分记述：①春秋战国时期，发明了铸铁柔化处理技术，是世界冶铁史的一大成就，比欧洲早两千多年；②西汉时，有了高炉炼铁和炒钢技术，煤成为冶铁的燃料，人们还发明了淬火技术；③东汉时，低温炼钢技术发明并得到推广。
④魏晋南北朝时期，百炼钢技术已相当成熟，又发明了把生铁和熟铁合炼成钢的灌钢法。
大多数同学们对这几个冶炼方面的专有名词不甚了解，致使理解记忆出现困难。
现在我就以上几种技术做点简单的解释，希望对同学们学习本专题有所帮助。
1、铸铁柔化技术：早期的铸铁是白口铁，质地脆而硬，容易折断，不耐用。
战国时期人们已经掌握了铸铁柔化技术。
它分为两种工艺：一种是在氧化气氛下对白口铸铁件进行退火脱碳处理，使之成为白心可锻铸铁；另一种是在中性或弱氧化气氛下，对白口铸铁件进行长时间高温退火处理，使之成为黑心可锻铸铁。
铸铁柔化处理技术的发明，有着非常重要的意义，通过它得到的可锻铸铁，既有较高的硬度，又有较好的韧性，这使生铁广泛用作生产工具成为可能。
2、高炉炼铁技术：也叫竖炉炼铁技术，竖炉炼铁是一种经济而有效的炼铁方法，从上边装料，下部鼓风，形成炉料下降，和煤气上升的相对运动。
燃烧产生的高温煤气穿过料层上升把热量传给炉料。
其中所含一氧化碳同时对氧化铁起还原作用。
这样燃烧的热能和化学能同时得到比较充分的利用。
下层的炉料被逐渐还原以至溶化，上层的炉料便从炉顶徐徐下降，炉料被预热而能达到更高的温度。
中国是世界最早使用竖炉炼铁的国家。
春秋末年已经使用竖炉冶铸生铁了，开始一般采用木炭用原料。
汉代可能使用煤炭作治铁燃料，然而用煤冶炼缺点很多，容易堵塞炉硝，并把煤中硫、磷等杂质带入铁中。
16世纪时我国发明了炼焦技术，焦炭炼铁不仅解决了燃料问题，而且焦炭质地坚硬，可以承受较大的压力，使炉子能够加高、增大，产量大幅度增长。
焦炭又是多孔的，有利于炼铁过程中化学反应进行，所以是极为理想的燃料和还原剂，自那时起一直使用至今。
3、炒钢技术：炒钢因在冶炼过程中要不断地搅拌好像炒菜一样而得名。
炒钢的原料是生铁，操作要点是把生铁加热到液态或半液态，利用鼓风或撒入精矿粉等方法，令硅、锰、碳氧化，把含碳量降低到钢和熟铁的成分范围。
炒钢的产品多是低碳钢和熟铁，但是如果控制得好，也可以得到中碳钢和高碳钢。
炒钢的优点是成分可适当控制，生产率比较高，质量也比较好。
在现代，人们常把由矿石直接制钢的工艺叫一步冶炼或直接冶炼，而把先由矿石冶炼成生铁、然后再由生铁炼钢的工艺叫两步冶炼或间接冶炼。
炒钢的生产过程也分两步：先炼生铁，后炼钢。
因而在某种意义上说，炒钢的出现便是两步炼钢的开始，是具有划时代意义的重大事件。
它进一步促进了我国古代铁器的广泛使用和社会生产力的发展。
迄今世界上年代最早的炒钢冶金技术，我国在西汉早期就已发明和广泛应用了。
十八世纪中叶，英国发明了炒钢法，在产业革命中起了很大的作用。
4、淬火技术：西汉时期，将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质中快速冷却的金属热处理工艺。
常用的淬冷介质有盐水、水、矿物油、空气等。
淬火可以提高金属工件的硬度及耐磨性。
5、低温炼钢法：炉温不超过1000℃，此法看似原始，但相比近代的高温炼钢法，能炼出品质纯良的好钢。
不过高温炼出的钢材较软，易打造成形，而低温炼出的钢材较硬，较难打造较费人工。
6、百炼钢技术：我国在春秋时就有了炼钢生产，而最初的钢都是海绵铁。
炼钢时，把海绵铁放入炉内，让它在受热中渗碳。
到一定温度后拿出来煅打，这就是最早炼
成的钢。
后来人们在冶炼中发现，反复加热煅打的次数越多，钢件越硬。
所以，在以后的生产过程中，工匠们都有意地增加煅打加热的反复次数，并作为一种国家的工艺固定下来了，这就是百炼成钢工艺的起源。
我国的百炼钢技术的萌芽出现在西汉时期；东汉时，百炼钢工艺已趋成熟，当时“炼”的工艺分为“三十炼”、“五十炼”、“百炼”等由此也产生了“百炼成钢”这一成语；魏晋南北朝是百炼钢的鼎盛时期。
百炼钢碳分比较多，组织更加细密，成份更加均匀，所以钢的品质提高，主要用于制作宝刀、宝剑。
7、灌钢法：大约在东汉末，可能出现炼钢新工艺“灌钢”法的初始形式；南北朝时，綦毋怀文对这一炼钢工艺进行了重大改进和完善；南朝齐、梁时的陶弘景首先记载了灌钢法。
綦毋怀文的炼钢方法是:“烧生铁精，以重柔铤，数宿则成钢”，就是说，选用品位比较高的铁矿石，冶炼出优质生铁（含碳量2%到6.67%的称为生铁），然后，把液态生铁浇注在熟铁上（一般把含碳量小于0.05%的称为熟铁），经过几度熔炼，使铁渗碳成为钢（含碳量0.05%到2%的称为钢）。
由于是让生铁和熟铁“宿”在一起，所以炼出的钢被成为“宿铁”。
灌钢法是中国古代炼钢技术上一个了不起的成就。
同百炼法等比较，其优点是（1)生铁作为1种渗碳剂，因熔化后温度高，加速向熟铁中渗碳的速度，缩短冶炼时间，提高生产率；(2)熟铁因为碳的渗入而成为钢，生铁由于脱碳也可以变成钢，增加了钢的产量；(3)在高温下，液态生铁中的碳、硅、锰等与熟铁中的氧化物夹杂发生反应，去除杂质，纯化金属组织，提高金属品质；(4)灌钢法操作简便，容易掌握，要想得到不同含碳量的钢，只要把生铁和熟铁按一定比例配合好，加以熔炼，就可获得。
当然，我国古代冶炼技术领先世界，除开高中教材中提到的以上冶炼技术外，还有诸如块炼铁、苏钢法、炒铁渗碳法、铸铁脱碳钢、坩埚炼钢法等等冶炼方法，凝结了先辈们多少智慧和汗水！学习它对我们既是一种知识，又是一种激励。
