光纤测温系统说明书
GST-OTS4000线型光纤感温火灾探测系统说明书
GST—OTS4000线型光纤感温火灾探测系统用户手册(Ver。
1.01，2006.07)海湾安全技术有限公司目录一、概述 (1)二、系统结构及组成 (1)1。
探测器 (1)2. GST-OTS4000型信号处理器 (2)3. GST-CHARON线型光纤感温火灾探测系统配置监控软件 (3)三、运行软件 (3)1. 文档菜单 (6)2. 编辑/景象菜单 (9)3. 测量菜单 (10)4。
额外菜单 (11)5. 窗口菜单 (12)6. 帮助菜单 (12)7. 控制器菜单 (12)四、故障分析处理 (12)一、 概述GST —OTS4000线型光纤感温火灾探测系统(以下简称系统）是由我公司推出的高新技术产品。
该产品集计算机、光纤通讯、光纤传感、光纤传输、光电控制等技术于一体,基于光纤的后向散射随温度变化的测温原理，采用OFDR 先进技术，通过感温光缆实时监测光纤上的反馈信息,测量光纤上各点的温度变化,来实时监测被检测区域的温度状况。
由于该产品以显著成熟的技术优势和绝对的安全性能为火灾探测提供了完整的解决方案，并在多个地铁、公路隧道工程中长期稳定运行，得到了设计人员和用户的普遍欢迎和认可。
系统实现了电力系统运行设备的实时在线检测，通过对设备实时数据的分析和预测，防止事故的发生.真正地作到防患于未然.其次也为今后实现状态检修，提高检修效率，大大降低检修成本和管理成本起到关键的作用。
随着光纤应用技术的发展，光纤测温系统目前已成为世界上最先进、最有效的连续分布式温度监测系统，广泛应用于石化、电力、交通、钢铁等工业场所。
主要应用领域如下：● 重要区域的温度测量和监控：如：发电厂电缆桥架、电厂锅炉烧嘴、变电站、输煤系统传输带、计算机房、电视台、通信机房、移动基站、控制机房、电缆通道等。
● 危险区域的温度测量和监控：（设备简单、无外加电源,受监控的区域不带电） 如：油罐、气罐、煤仓、危险品仓库等。
● 交通运输领域的温度测温和监控：如：地铁、隧道、铁路、机场、船舱等。
FOTS-100A型荧光式光纤测温仪 说明书 VER 2.1
FOTS-100A型荧光式光纤测温仪使用说明书 VER 2.1FOTS-100A 型荧光式光纤测温仪是基于荧光式光纤测温原理集成的测温系统。
该产品在高电压、强电磁干扰等特殊环境下的工业测温方面有着独特的技术优势。
本产品核心部件采用目前国际上最新一代荧光式光纤测温模块与探头，具有本质安全、抗强电磁干扰、电绝缘性好、防雷击、高精度、性能稳定以及寿命长、耐腐蚀、体积小等优点。
其信号处理部分采用国际先进的数字化解调技术，具有实时在线信号采集、处理和传输功能。
被测体的温度信息从传感、解调到传输全部利用光信号完成，充分实现了无电检测和本质安全，可广泛应用于发电、变送电、航空航天、工业微波、医疗、食品加工、石油化工、塑料橡胶工业、微波化学等多种工业环境和研究领域。
本产品在寿命期内无须校准标定，特别适合于高电压、强电磁(EMI/RFI/EMP)等特殊工业环境中对温度的实时监测。
同时，此款荧光式光纤测温仪设计形式灵活、可靠性高，可完成拓扑结构复杂的多点温度监测，具有较高的环境适应性。
一、 功能特点1)本产品（FOTS-100A型）为单通道测温，在此基础上，本公司也可根据用户的需求增加测量通道，以实现多点温度测量，通道数为1-16个可选。
如客户有特殊需求，我们也可以为其量身订做；2)实时液晶显示测点温度（定制）；3) 利用SD 卡存储实时温度测量数据，随时可以查看历史数据（定制）；4) 使用方便，组网灵活，输出接口有RS232、USB（定制）、RS485（定制）等；5) 可输出开关量控制信号（定制）；6) 可采用内置锂电池和充电电路，更加方便携带（定制）；7) 可以根据用户的需求，自行设置报警点、温度校正值等；8) 利用标准配置的计算机软件，可实现微机控制下的实时温度监控和参数设置。
二、 性能指标 测量范围-40～220℃ 测量精度±0.3℃、±0.5℃、±1℃可选 测量分辨率 0.1℃ 测量频率 ≤2.5Hz（单通道） 传感器探头长度 1～10m(标准配置为3m) 供电方式 DC9-15V、充电锂电池（可选） 数字接口 RS-232、USB、RS-485可选 操作温度 -20～60℃ 储存温度 -40～85℃ 尺寸 180*100*42mm 三、 面板操作 1) 将电源适配器连接到仪表，打开开关，此时仪表进入工作状态，其液晶屏上实时显示探头的当前温度。
感温光纤测温系统操作手册课件
配置网络连接
设置正确的网络参数，确保软 件能够正常连接到服务器。
系统参数设置
根据实际需求，配置系统参数 ，如温度范围、报警阈值等。
系统调试与校准
开机自检
启动系统后，进行开机自检， 确保所有设备正常工作。
温度校准
使用标准温度计对系统进行温 度校准，确保测量准确度。
功能测试
测试系统的各项功能，如温度 实时监测、报警、数据记录等 。
定期检查设备软件更新，并按照提示 进行软件升级。
参加制造商提供的培训或在线课程， 学习新功能和操作方法。
硬件升级
根据需要，对设备的硬件进行升级， 以提高性能或兼容性。
06
安全注意事项
操作安全规范
01
操作前应仔细阅读本操 作手册，确保熟悉所有 操作步骤和注意事项。
02
操作时应穿着适当的防 护装备，如防静电工作 服、防滑鞋等，以保障 人身安全。
01
报警设置
02
根据实际需求，设置温度报警阈值。
03
可配置报警方式，如声光电等多种形式。
报警设置与处理
01
报警处理
02
03
04
当温度超过报警阈值时，触发 报警机制。
报警信息实时显示在操作界面 上。
操作人员需根据报警信息及时 处理异常情况。
数据存储与导
数据存储
01
可根据需要配置数据存储周期和存储方式 。
性能优化
根据测试结果，对系统进行必 要的性能优化和调整。
04
操作流程
开机与关机操作
开机操作 打开电源开关，确保系统供电正常。
等待系统自检完成，检查各模块是否正常工作。
开机与关机操作
确认系统无异常后，进入操作界面。 关机操作 退出操作界面，关闭系统软件。
光纤光栅感温火灾探测系统使用说明书
光纤光栅感温火灾探测系统使用说明书北京奥普智信光科技术有限公司目录1概述 02光纤光栅感温火灾探测系统主要技术指标 02.1光纤光栅感温火灾探测器 02.2光纤光栅感温火灾信号处理器 03光纤光栅感温火灾探测系统主要功能 (1)4光纤光栅感温火灾探测系统基本组成 (1)4.1光纤光栅感温火灾探测器 (2)4.2光缆 (2)4.3光纤接续盒 (2)4.4AP658-02B-40-4815II型光纤光栅感温火灾信号处理器 (2)1）光纤光栅解调器前面板 (3)2）光纤光栅解调器后面板 (5)5可视化监控软件 (7)6 系统安装 (8)6.1连接关系 (8)6.2系统安装 (8)6.3系统参数设置 (10)7操作使用 (10)7.1启动运行 (10)7.2系统故障状态 (10)7.3系统预警状态 (10)7.4系统火灾状态 (10)7.5系统正常状态 (11)7.6消除报警声音 (11)8 维护与保养 (11)8.1操作注意事项 (11)8.2日常维护与保养 (11)9 常见故障及排除方法 (11)1概述光纤光栅感温火灾报警探测系统是一种新型的温度探测报警系统。
系统采用最新生产工艺，长期稳定性好，使用寿命长；光纤光栅感温火灾探测信号处理器采用国际最先进地数字化解调技术，具有大容量实时在线信号采集处理和自检功能；系统可以综合各种安全监控参数，进行分析，有利于及时发现事故苗头，及时安全控制，实现油库的生产和安全的双重监控功能。
从光纤光栅感温探测器到监控中心光纤光栅感温火灾信号处理器传输全部采用光信号，实现无电检测，本质安全防爆，适合于石油、化工、电力等场所使用2光纤光栅感温火灾探测系统主要技术指标2.1 光纤光栅感温火灾探测器1）测温范围：－30℃～120℃2）测量精度：±2℃3）温度分辨率：0.1℃4）响应时间： < 2S5）光信号最大传输距离：≤10km6）相对湿度：≤90％2.2 光纤光栅感温火灾信号处理器1）电源供电方式： 220V AC 50Hz2）报警温度设定范围：65℃～105℃3）每通道最大传感器点数：20个/通道4）信号处理器每一通道响应时间：<0.38s5）测量光缆通道数：1~64通道6）环境温度：-5～50℃7）相对湿度：≤90%3光纤光栅感温火灾探测系统主要功能1）具有自检功能，可实时监测运行状况，并对故障点进行报警2）定温报警温度设置：65℃～105℃，参数可现场设置3）报警级别设定：预警、火警2级报警4）报警设备上具有人工复位按钮，出现报警后必须人工复位后才能取消报警信号。

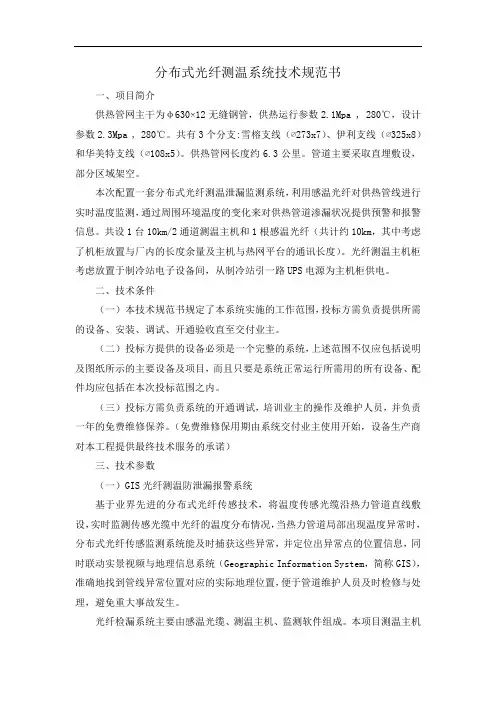

分布式光纤测温系统技术规范书
分布式光纤测温系统技术规范书一、项目简介供热管网主干为φ630×12无缝钢管，供热运行参数2.1Mpa , 280℃，设计参数2.3Mpa , 280℃。
共有3个分支:雪榕支线（∅273x7）、伊利支线（∅325x8）和华美特支线（∅108x5）。
供热管网长度约6.3公里。
管道主要采取直埋敷设，部分区域架空。
本次配置一套分布式光纤测温泄漏监测系统，利用感温光纤对供热管线进行实时温度监测，通过周围环境温度的变化来对供热管道渗漏状况提供预警和报警信息。
共设1台10km/2通道测温主机和1根感温光纤（共计约10km，其中考虑了机柜放置与厂内的长度余量及主机与热网平台的通讯长度）。
光纤测温主机柜考虑放置于制冷站电子设备间，从制冷站引一路UPS电源为主机柜供电。
二、技术条件（一）本技术规范书规定了本系统实施的工作范围，投标方需负责提供所需的设备、安装、调试、开通验收直至交付业主。
（二）投标方提供的设备必须是一个完整的系统，上述范围不仅应包括说明及图纸所示的主要设备及项目，而且只要是系统正常运行所需用的所有设备、配件均应包括在本次投标范围之内。
（三）投标方需负责系统的开通调试，培训业主的操作及维护人员，并负责一年的免费维修保养。
（免费维修保用期由系统交付业主使用开始，设备生产商对本工程提供最终技术服务的承诺）三、技术参数（一）GIS光纤测温防泄漏报警系统基于业界先进的分布式光纤传感技术，将温度传感光缆沿热力管道直线敷设，实时监测传感光缆中光纤的温度分布情况，当热力管道局部出现温度异常时，分布式光纤传感监测系统能及时捕获这些异常，并定位出异常点的位置信息，同时联动实景视频与地理信息系统（Geographic Information System，简称GIS），准确地找到管线异常位置对应的实际地理位置，便于管道维护人员及时检修与处理，避免重大事故发生。
光纤检漏系统主要由感温光缆、测温主机、监测软件组成。
FOTS-MX02-xx荧光光纤测温系统产品说明书
FOTS-MX02型荧光式光纤测温系统使用说明书VER 1.0英迪戈精密光电科技有限公司2016年09月前言首先，感谢您选择和使用FOTS-M02型荧光式光纤测温显控器。
为了使您能更充分了解本产品的功能特点，正确、有效、安全地使用本产品，请您注意以下事项：①.认真阅读本手册，按照手册的说明进行安装、使用。
②.设备出厂时，所有参数已调好，请勿自行更改设置。
本显控器主要用于各种试验温度数据采集，适合在高压、电磁干扰环境中进行温度监测监控。
如果在使用过程中遇到不清楚的地方或发现其它超出本说明书范围的问题，请您及时与本公司联系,我们将尽快答复，并竭诚帮助解决您所遇到的问题。
联系方式：苏州高新区科技城科创路18号A栋401邮政编码：215163电话：86-512-66891140Email: info@FOTS-MX02型荧光光纤测温显控器一、概述FOTS-MX02系列荧光光纤测温显控器是基于荧光式光纤测温原理集成的测温系统。
该产品在高电压、强电磁干扰等特殊工业环境下的测温方面有着独特的技术优势。
本产品核心部件采用目前国际上最新一代荧光式光纤测温模块与探头，具有本质安全、抗强电磁干扰、电绝缘性好、防雷击、高精度、性能稳定以及寿命长、耐腐蚀、体积小等优点。
其信号处理部分采用国际最先进的数字化解调技术，具有实时在线信号采集、处理和传输功能。
被测体的温度信息从传感、解调到传输全部是由光学信号完成，实现了真正的无电检测和本质安全，广泛适用于电力、航空航天、工业微波、生命科学、食品加工、石油化工、塑料橡胶工业、微波化学等多种工业环境和研究领域。
本产品在寿命期内无须校准标定，特别适合于高电压、强电磁(EMI/RFI/EMP)等特殊工业环境中对温度的实时监测。
同时，此款荧光式光纤测温系统设计形式灵活、可靠性高，可完成拓扑结构复杂的多点温度监测，具有极高的环境适应性。
二、功能特点1)本系列产品为多通道高精度测温系统，可根据用户需求设定测量通道数；2)可根据用户需求系统硬件设定设备地址；3)使用方便，组网灵活，通讯接口是：RS-485标准；4)可输出开关量控制信号；5)各测温通道可独立设定超温报警1和超温报警2；6)具有声音和灯光报警功能。
DTOP系列非接触光纤测温仪 说明书
DTOP系列非接触光纤测温仪使用说明书目录一、 概述二、 主要技术指标三、 仪表选型四、 结构原理1、仪表连接图2、原理框图五、 安装使用1、引出线定义2、接线图（电原理框图）3、用户自矫正4、外型尺寸六、 注意事项七、 维护与质量保证八、 其他1、存放2、实物一、概述DTOP系列非接触测温仪是一种结合非接触测温方法和光纤传感技术。
实现高精度、高重复性、快速响应、非接触测量和高性价比的新型光纤传感类测温系统。
该测温仪有如下的特点：1、利用光纤的空间滤波效应，使入射光波从空间瞬态变为空间稳态，消除杂散光的影响，提高了测量精度和稳定性，实现了遥测技术。
2、将光纤探头和电子处理单元隔离，使信号处理部分不受环境高温的影响，并提高了抗电磁干扰能力。
3、非接触测量极大的提高了产品的使用寿命。
4、根据热源温度，选择紫外，可见和红外等最佳的工作波段。
该产品可广泛的应用于冶炼、粉末冶金、精密铸造、轧钢、电力、化工、玻璃、陶瓷、热处理、中高频感应加热、焊接等行业。
地址 : 大光路188号锦江丽舍电话 :025-******** 84465922二、 主要技术指标1、 温度范围：260-800℃、400-1200℃、500-1200℃、600-1400℃、800-2200℃、800-2500℃、1000-2500℃（可按用户要求在300-2500℃任意分段）； 2、 基本误差：0.5（±0.5%）、；0.2（±0.2%）； 3、 分辨率：0.5℃4、 响应时间：小于1ms ；5、 视 场 角：15°；6、 最小测量直径：φ6/280(mm)；7、 模拟输出：0-5VDC ，4-20mA ；8、 通讯接口：RS485；9、 工作电源：±12VDC ；+12VDC 10、 目标距离：0.2m-3m ；11、 光纤长度：标准1.5m ，最长3m ；12、 工作环境：探头小于160℃；信号处理单元小于50℃；相对湿度不大于 90%； 13、 负载：电流输出250Ω，电压输出小于10K 14、 重量：0.5kg ；三、选型表型 号 说 明 备 注 DTOP- 光纤测温仪 英文缩写 带激光瞄准 类 别 不带激光带瞄准激光瞄准0.5m 内有效 1级（FS%1） 精 度0.5级（FS%0.5）最高0.2级（FS%0.2）260-800℃ 400-1200℃500-1200℃ 800-2200℃ 800-2500℃ 1000-3000℃ 测 量 范 围0-5VDC可按用户要求在300-2500℃之间任意分段4-20mA 输出RS485地址 : 大光路188号锦江丽舍 电话 :025-******** 84465922四、结构原理1、仪表连接图：2、原理框图：五、安装使用1、引出线定义：接插件引脚引线颜色引线定义1 红 +12V2 蓝 -12V3 黑地4 黄输出5 绿激光电源2、接线图（电原理框理图）：地址 : 大光路188号锦江丽舍电话 :025-******** 844659223、侧盖LED：上电LED亮（呈绿色）表示电路处理单 元工作正常增益：放大电路增益调整调零：放大电路零点调整若探测窗口遇到吸收或其他的稳定衰减物时，会产生误差。
分布式光纤测温系统DTS说明
分布式光纤测温系统(DTS) 安装与使用说明无锡布里渊电子科技有限公司1.1 DTS光纤测温主机简介DTS光纤测温主机可以实现温度测量和火灾判断。
主机采用模块化设计，可靠性高；同时凭借高速微弱信号处理技术优势，可实现1米标准报警长度，技术指标达到国内领先水平。
主机为工业小型金属机箱，尺寸（200mm*250mm*100mm）设备正面外观图如下图1-1所示。
图1-1DTS设备正面外观图DTS主机的前面板包括1个电源开关与指示灯二合一按钮。
电源开关按下，电源按钮LED灯亮，显示为蓝光，此时电源打开，设备启动，5秒后设备正常运行。
电源按钮弹起，电源按钮LED灯灭，DTS主机设备关闭。
DTS设备带有标准对外接口，用以实现供电、通信、数据传输、光缆连接等功能。
设备背面外观图如下图1-2所示。
图1-2DTS设备背面外观图性能指标优势：1. 模块化尺寸，行业内最小（200mm*250mm*100mm）2. 重量最轻（3kg），便于携带，便于组装3. 功耗最低（平均功率8W以下），24V15AH电池组可持续工作48小时4. 组网简单，通过TCP与路由或者交换机，自由组网5. 可与报警器联动，可通过消防3C型式检验，可OEM贴牌，可自由组装6. 性价比出众，内部自带温度解调算法与火灾报警算法，性能达到行业前列，价格为行情价的50%，且量大优惠，专做批发机箱背面接口功能如下：（1）24V电源接口，外部电源24V的正极和负极分别连接到电源连接端子的“+”和“-”，采用航空插头，可直接插入，螺丝拧紧即可。
图1-3DTS设备适配电源航空插头（2）RJ45网络接口。
通过网线连接DTS设备与计算机，可以把DTS的测温数据通过网络传给计算机。
（3）DB9串口。
通过标准9针串口直连线连接DTS设备与计算机，此功能为厂家测试接口，可不使用。
（4）485接口。
设备带有一个4针绿色带耳连接器，用于输出485信号，信号定义从左到右依次为：IO、GND、485+、485-。
